Thanh lược đồng dạng thẳng (chuẩn PIN) là phụ kiện tủ điện truyền thống với thiết kế chân cắm dẹt thẳng đứng, bề rộng 4mm, dùng để liên kết các thiết bị đóng cắt như MCB. Thanh lược đồng đáp ứng tốt các mức tải cơ bản từ 32A đến 100A nhờ lõi đồng nguyên bản. Tuy nhiên, trong quá trình thi công tủ điện công nghiệp hiện nay, các kỹ sư cơ điện đang có xu hướng chuyển dần từ dạng thẳng sang thanh lược đồng dạng gập (chuẩn C45) với bề rộng chân 5.2mm nhằm tăng diện tích tiếp xúc và tối ưu không gian đấu nối thêm cáp nguồn phụ.

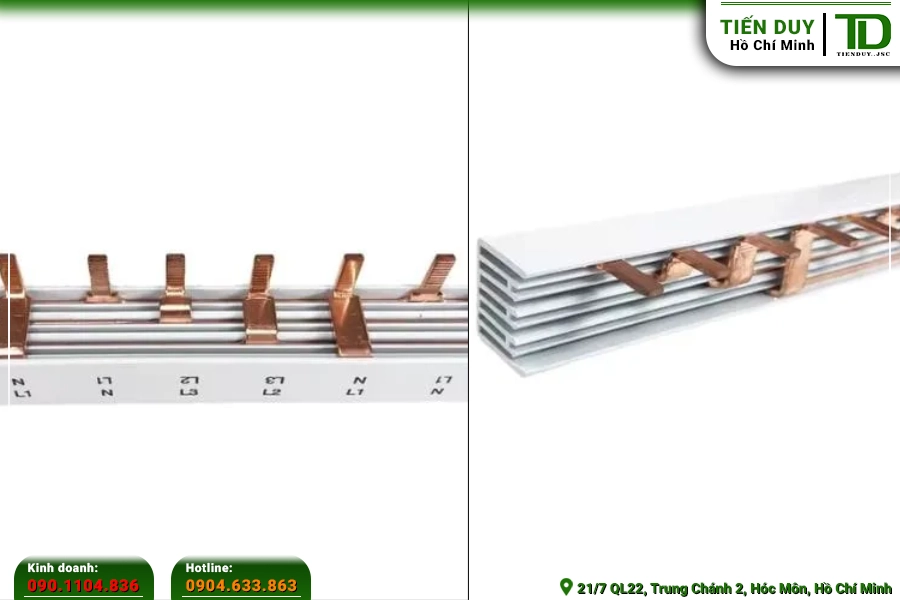

1. Giới thiệu về thanh lược đồng dạng thẳng

Để hiểu rõ thanh lược đồng dạng thẳng có đặc điểm gì, chúng ta cần nhìn lại quá trình phát triển của các vật tư đấu nối. Đây là một trong những phụ kiện cơ bản nhất từng được sử dụng rộng rãi trong các hệ thống điện.

1.1. Khái niệm cơ bản trong lắp ráp tủ điện

Thanh lược đồng dạng thẳng là một loại thanh dẫn điện chuyên dụng được thiết kế với các chân cắm hướng thẳng đứng. Phụ kiện này sinh ra để thay thế cho việc cắt từng đoạn dây điện ngắn nhằm cầu nối giữa các thiết bị đóng cắt xếp liền kề nhau. Khi sử dụng vật tư này, kỹ thuật viên chỉ cần đặt thanh dẫn dọc theo dãy aptomat và siết ốc cố định. Thao tác đơn giản này giúp tiết kiệm đáng kể thời gian so với phương pháp bấm cốt dây điện thủ công.

Sự xuất hiện của thanh lược đồng chuẩn PIN đã giúp chuẩn hóa quy trình lắp ráp tủ điện công nghiệp. Nhờ đó, các hệ thống phân phối điện trở nên gọn gàng và dễ dàng kiểm soát hơn rất nhiều. Việc loại bỏ các búi dây chằng chịt cũng tạo điều kiện thuận lợi cho công tác bảo trì sau này. Các kỹ sư có thể nhanh chóng truy xuất và thay thế thiết bị hỏng mà không bị vướng víu.

1.2. Nguyên lý truyền tải điện năng

Nguyên lý hoạt động của thiết bị dựa trên khả năng dẫn điện nguyên khối của trục đồng chạy dọc bên trong. Dòng điện từ nguồn cấp tổng sẽ đi vào thanh dẫn và được phân bổ đều đặn đến tất cả các chân cắm nhô ra. Các chân cắm này đóng vai trò như những điểm rẽ nhánh trực tiếp, đưa điện năng vào từng cực của MCB mà không qua mối nối trung gian. Nhờ cấu trúc liền mạch, điện trở tiếp xúc trên toàn bộ hệ thống được giữ ở mức thấp nhất có thể. Điều này giúp dòng điện lưu thông thuận lợi và hạn chế tình trạng sụt áp khi hệ thống vận hành.

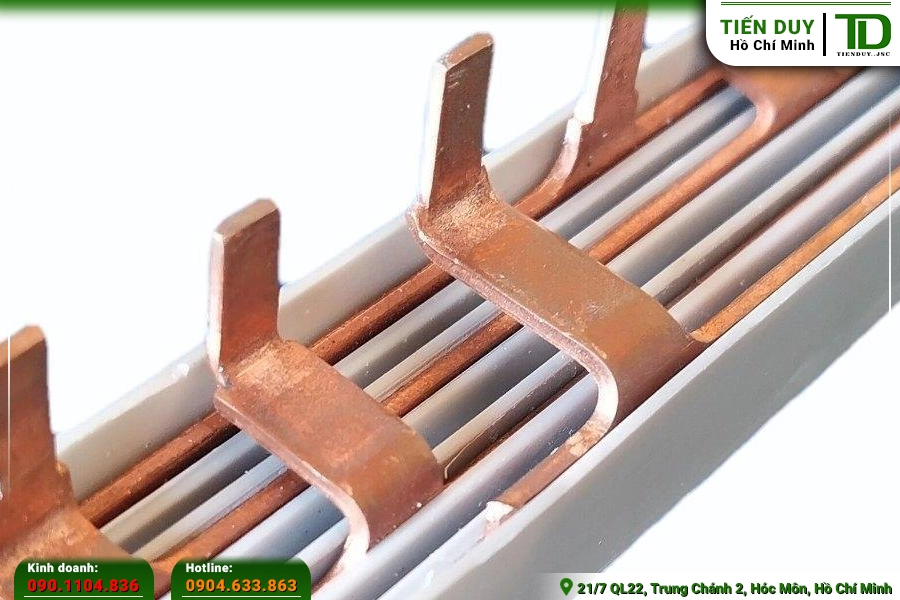

2. Đặc điểm cấu tạo của thanh lược đồng dạng thẳng

Việc nhận diện chính xác đặc điểm thanh lược đồng dạng thẳng giúp kỹ sư cơ điện lựa chọn đúng vật tư cho dự án. Dưới đây là những chi tiết cấu tạo đặc trưng của dòng sản phẩm này.

2.1. Hình dáng chân cắm dẹt (chuẩn PIN)

Đặc điểm dễ nhận thấy nhất của sản phẩm là hàng chân cắm được dập theo phương thẳng đứng, tạo thành hình dáng dẹt như những chiếc răng lược. Thiết kế này thường được giới kỹ thuật gọi chung là chuẩn PIN, phân biệt với các loại ngàm chữ U hay chân gập. Khi thao tác, người thợ sẽ cắm trực tiếp các chân dẹt này vào khe siết ốc của thiết bị đóng cắt theo hướng từ dưới lên hoặc từ trên xuống. Cấu trúc thẳng đứng giúp việc định vị thanh dẫn vào dãy aptomat diễn ra nhanh chóng và trực quan.

Tuy nhiên, hình dáng này cũng đòi hỏi khe cắm của thiết bị phải có đủ độ sâu để ngậm trọn phần chân đồng. Nếu khe cắm quá nông, phần kim loại hở ra ngoài có thể tiềm ẩn rủi ro chạm chập trong quá trình vận hành. Do đó, kỹ thuật viên cần kiểm tra kỹ sự tương thích giữa phụ kiện và loại MCB đang sử dụng. Việc đảm bảo độ ngậm sâu sẽ giúp mối nối đạt được độ chắc chắn cần thiết.

2.2. Kích thước bề rộng chân cắm 4mm

Một yếu tố quan trọng khác cấu thành nên thanh lược đồng chân thẳng chính là kích thước bề ngang của từng chân cắm. Ở thế hệ sản phẩm này, bề rộng chân thường được nhà sản xuất cố định ở mức tiêu chuẩn là 4mm cho hầu hết các mã công suất. Kích thước 4mm được tính toán để vừa vặn với khe đấu dây của các dòng MCB phổ thông trên thị trường. Tiết diện này đủ để đáp ứng khả năng truyền tải dòng điện định mức mà không gây ra hiện tượng quá nhiệt tại điểm tiếp xúc. Mặc dù vậy, đối với các thiết bị có khe cắm lớn, bề rộng 4mm đôi khi tạo ra cảm giác hơi lỏng lẻo trước khi siết chặt ốc.

2.3. Lớp vỏ nhựa cách điện bảo vệ

Bao bọc bên ngoài trục đồng dẫn điện của thanh lược đồng này là một lớp vỏ nhựa cách điện được đúc nguyên khối chạy dọc theo chiều dài sản phẩm. Lớp vỏ này thường được làm từ vật liệu nhựa PVC hoặc PA66 mang lại nhiều đặc tính bảo vệ quan trọng bao gồm:

• Khả năng chống cháy lan, không duy trì sự cháy khi có sự cố chập điện.
• Chịu được nhiệt độ cao sinh ra từ lõi đồng trong quá trình truyền tải.
• Độ bền cơ học tốt, chống nứt vỡ khi chịu tác động lực nhẹ từ bên ngoài.

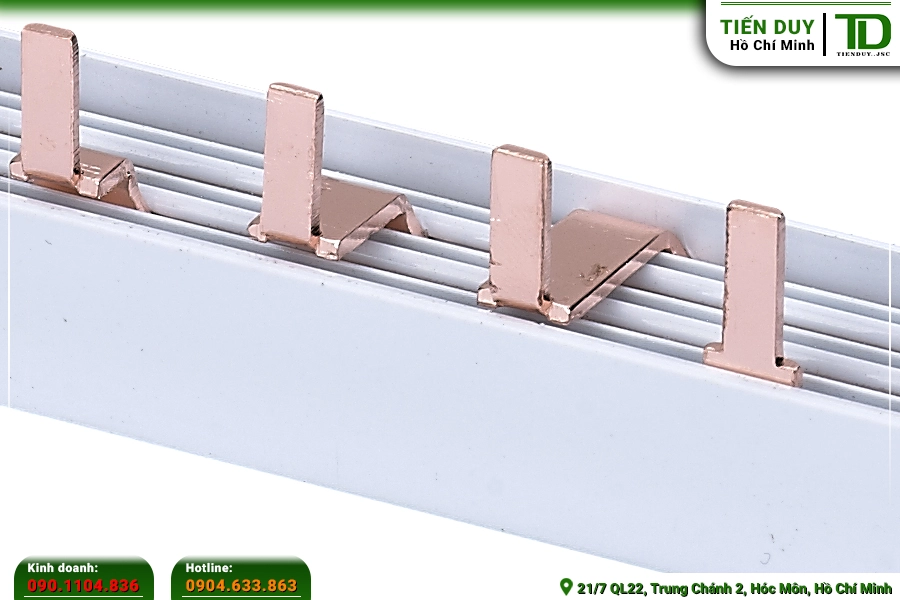

3. Thông số kỹ thuật và ứng dụng thực tế

Để ứng dụng hiệu quả vào các công trình, người dùng cần nắm vững các chỉ số kỹ thuật đi kèm. Những thông số này quyết định trực tiếp đến khả năng chịu tải của hệ thống.

3.1. Dòng điện định mức hỗ trợ

Khả năng chịu tải của thanh dẫn phụ thuộc trực tiếp vào độ dày và tiết diện của lõi đồng nguyên bản bên trong. Các nhà sản xuất thường cung cấp nhiều dải công suất khác nhau để đáp ứng nhu cầu đa dạng của các hệ thống điện. Đối với thanh lược đồng chuẩn PIN, các mức dòng điện định mức phổ biến thường dao động ở các ngưỡng 32A, 63A và lên đến 100A. Khi lựa chọn vật tư, kỹ sư cần tính toán tổng công suất của các nhánh tải phía sau để chọn mã hàng có lõi đồng phù hợp. Việc sử dụng đúng thông số giúp hệ thống hoạt động ổn định và tránh được nguy cơ quá tải gây biến dạng vỏ nhựa.

3.2. Khoảng cách chân cắm tiêu chuẩn

Khoảng cách giữa các chân cắm trên thanh dẫn được thiết kế tuân thủ nghiêm ngặt theo kích thước bề rộng của thiết bị đóng cắt. Theo tiêu chuẩn công nghiệp, một module thiết bị thông thường sẽ có bề rộng khoảng 18mm. Do đó, các chân cắm cũng được dập cách nhau một khoảng tương ứng là 17.8mm đến 18mm để cắm vừa khít vào dãy aptomat. Đối với các loại thiết bị thu gọn như RCBO 1P+N, khoảng cách này sẽ được rút ngắn xuống còn 9mm. Sự đa dạng về khoảng cách giúp phụ kiện này tương thích với nhiều chuẩn thiết bị khác nhau trên thị trường.

3.3. Chiều dài thanh dẫn cơ bản

Tất cả các thanh lược đồng dạng thẳng trên thị trường hiện nay đều được sản xuất với chiều dài quy chuẩn là 1 mét (1000mm). Kích thước này giúp tối ưu hóa quá trình đóng gói, vận chuyển và lưu kho tại các đơn vị phân phối. Tùy thuộc vào số lượng thiết bị đóng cắt cần liên kết thực tế trong tủ điện, người thợ thi công sẽ tự dùng cưa sắt để cắt ngắn thanh dẫn. Sau khi cắt, hai đầu hở của trục đồng thường được bọc lại bằng các nắp chụp cách điện chuyên dụng. Thao tác này nhằm đảm bảo an toàn, tránh tình trạng phóng điện tại các điểm cắt gọt.

3.4. Ứng dụng trong hệ thống điện

Với những đặc tính kỹ thuật cơ bản, phụ kiện này được ứng dụng rộng rãi trong các tủ điện phân phối chiếu sáng hoặc tủ điều khiển máy bơm. Chúng làm nhiệm vụ cấp nguồn chung cho một dãy MCB bảo vệ các nhánh tải nhỏ trong nhà xưởng hoặc tòa nhà văn phòng. Các sản phẩm như thanh lược đồng Chaer thường được ưu tiên sử dụng nhờ chất lượng lõi đồng tốt và độ hoàn thiện cao. Việc lựa chọn đúng thương hiệu uy tín giúp đảm bảo tuổi thọ lâu dài cho toàn bộ hệ thống điện.

Việc lắp ráp thanh dẫn giúp không gian bên trong tủ điện trở nên gọn gàng, chuyên nghiệp và dễ dàng bảo trì hơn. Nhờ đó, tiến độ thi công của các nhà thầu cơ điện cũng được đẩy nhanh đáng kể. Các dự án có tiến độ gấp rút thường xem đây là giải pháp tối ưu để rút ngắn thời gian bàn giao. Sự ổn định của phụ kiện này đã được kiểm chứng qua nhiều công trình thực tế.

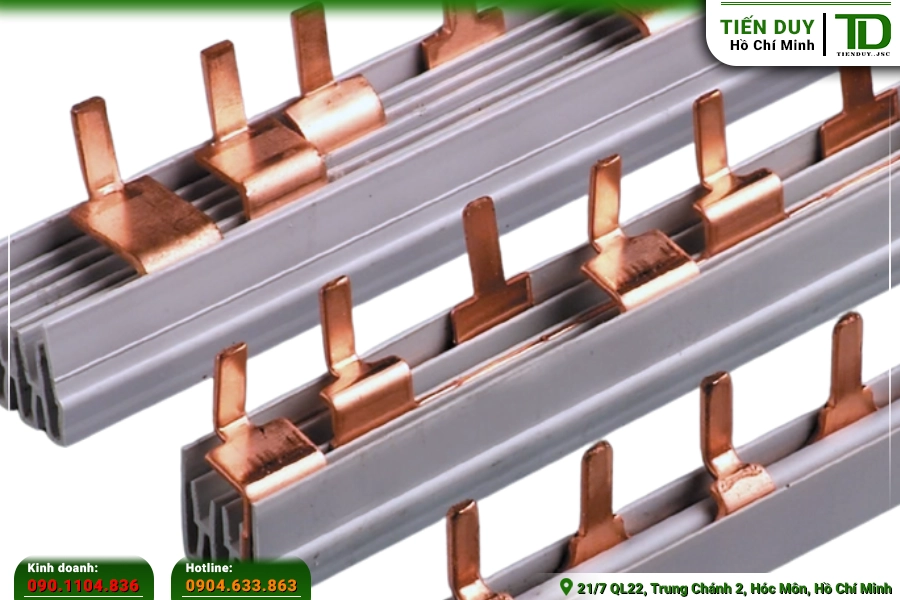

4. Ưu điểm và hạn chế trong quá trình thi công

Bất kỳ vật tư nào cũng có những ưu điểm và giới hạn nhất định khi đưa vào sử dụng thực tế. Việc đánh giá khách quan sẽ giúp kỹ thuật viên có phương án thi công hợp lý.

4.1. Ưu điểm khi lắp ráp thiết bị

Lợi thế lớn nhất của thanh lược đồng chân thẳng là cấu trúc đơn giản, dễ dàng thao tác cắm rút trong quá trình lắp đặt. Người thợ chỉ cần đẩy thẳng hàng chân dẹt vào khe thiết bị mà không cần phải lựa góc nghiêng phức tạp. Sản phẩm này đặc biệt phù hợp với các dòng aptomat đời cũ có thiết kế khe đấu dây hẹp và sâu. Chi phí sản xuất của dòng sản phẩm này thường khá hợp lý, mang lại nhiều lợi ích thực tế như:

• Tối ưu hóa dự toán vật tư cho các công trình quy mô vừa và nhỏ.
• Dễ dàng tìm mua tại hầu hết các cửa hàng thiết bị điện trên thị trường.
• Tiết kiệm chi phí nhân công nhờ thao tác cắt gọt và bọc nắp chụp nhanh chóng.

4.2. Những hạn chế về mặt không gian đấu nối

Dù mang lại nhiều tiện ích, thiết kế chân thẳng vẫn bộc lộ một số điểm yếu khi áp dụng vào các tủ điện có mật độ dây cáp dày đặc. Khi cắm vào thiết bị, phần thân của thanh dẫn sẽ chiếm một phần không gian ngay tại vị trí khe siết ốc. Điều này gây ra khó khăn nếu kỹ thuật viên muốn đưa thêm các đầu cốt của dây nguồn phụ vào chung một cực điện. Bề rộng chân 4mm đôi khi không tạo được độ bám khít tối đa đối với các ngàm kẹp cỡ lớn, đòi hỏi lực siết ốc phải thật chuẩn xác. Những yếu tố này buộc người thiết kế phải cân nhắc kỹ lưỡng khi bố trí không gian bên trong máng cáp.

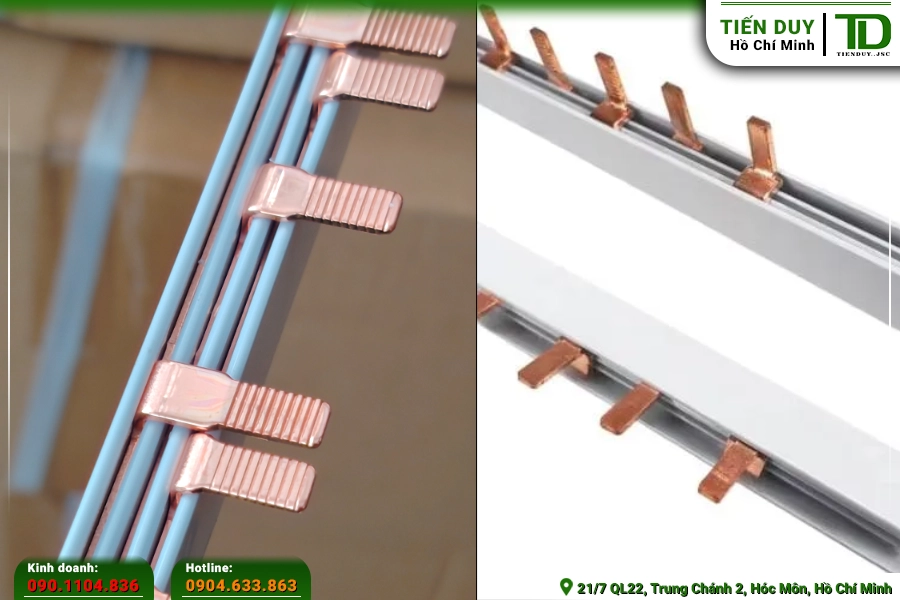

5. Xu hướng chuyển đổi từ thanh lược đồng dạng thẳng sang dạng gập

Theo thời gian, các yêu cầu về an toàn và hiệu suất truyền tải ngày càng được nâng cao. Điều này thúc đẩy sự dịch chuyển sang các thế hệ vật tư cải tiến hơn.

5.1. Yêu cầu kỹ thuật về khả năng chịu tải

Các hệ thống máy móc công nghiệp hiện đại thường tiêu thụ lượng điện năng rất lớn và hoạt động liên tục không ngừng nghỉ. Để đáp ứng mức tải cao, các điểm tiếp xúc điện cần phải có diện tích bề mặt đủ rộng nhằm hạn chế sinh nhiệt. Bề rộng 4mm của thanh lược đồng chuẩn PIN dần bộc lộ giới hạn khi phải gánh chịu dòng điện lớn trong thời gian dài. Do đó, các kỹ sư bắt đầu ưu tiên sử dụng dòng chuẩn C45 với bề rộng chân lên tới 5.2mm để tăng cường khả năng tiếp xúc. Sự thay đổi này giúp giảm thiểu điện trở tại mối nối, đảm bảo an toàn phòng chống cháy nổ cho toàn bộ dây chuyền.

5.2. Tối ưu hóa không gian đấu nối phụ

Trong thực tế thi công, việc phải câu thêm một sợi cáp nguồn song song với thanh dẫn vào cùng một cực aptomat là điều rất thường gặp. Thiết kế chân dẹt thẳng đứng gây ra sự vướng víu, khiến đầu cốt dây cáp khó lọt vào khe cắm một cách ngay ngắn. Để giải quyết bài toán này, thiết kế bẻ góc chữ L của dòng sản phẩm mới đã ra đời. Phần trục chính được đẩy lùi ra phía sau, chừa lại một khoảng trống rộng rãi ở mặt trước cho các dây dẫn phụ. Cải tiến nhỏ nhưng mang lại hiệu quả lớn này đã thuyết phục được rất nhiều nhà thầu cơ điện chuyển đổi thói quen sử dụng vật tư.

5.3. Sự thay đổi trong thiết kế tủ điện hiện đại

Thẩm mỹ và tính chuyên nghiệp trong bố trí tủ điện ngày càng được các chủ đầu tư chú trọng khi nghiệm thu công trình. Một hệ thống tủ điện hiện đại cần đảm bảo sự ngăn nắp, dễ dàng truy xuất và bảo trì khi xảy ra sự cố. Dòng sản phẩm chân gập giúp mặt phẳng phía trước của dãy aptomat trở nên thông thoáng, không bị che khuất bởi trục đồng. Sự gọn gàng này phản ánh tư duy thiết kế khoa học của đơn vị thi công.

Các đường dây động lực chính có thể đi thẳng vào thiết bị một cách gọn gàng mà không bị cấn ép. Chính những lợi ích thiết thực này đã tạo nên xu hướng dịch chuyển mạnh mẽ từ dòng thẳng sang dòng gập trên thị trường hiện nay. Các kỹ sư thiết kế cũng dần cập nhật tiêu chuẩn mới này vào bản vẽ kỹ thuật của mình. Để hiểu rõ hơn về những cải tiến kỹ thuật và thông số chi tiết của thế hệ sản phẩm mới này, mời bạn tham khảo bài viết sau.
