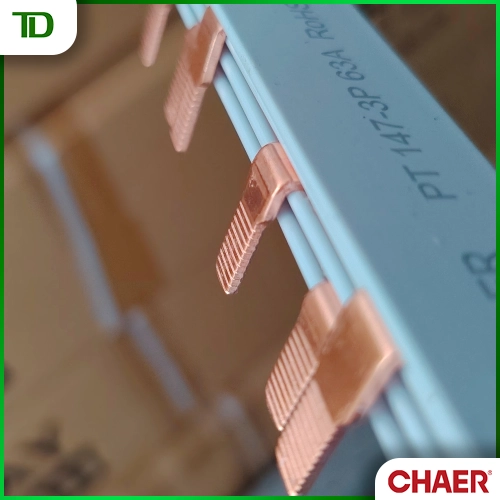

Thanh lược đồng dạng gập (còn được gọi là chuẩn C45 hoặc bẻ góc chữ L) là thế hệ sản phẩm ra đời sau của dòng thanh lược đồng, mang nhiều cải tiến kỹ thuật so với dòng chân thẳng (PIN) truyền thống. Điểm nâng cấp đáng chú ý là bề rộng chân cắm được tăng từ 4mm lên 5.2mm, giúp diện tích tiếp xúc với khe MCB rộng hơn và truyền tải điện ổn định hơn. Sản phẩm hỗ trợ các mức dòng tải từ 32A, 63A đến 100A, thiết kế gập bẻ góc giúp chừa không gian để đấu thêm dây nguồn phụ trong các tủ điện công nghiệp.

1. Giới thiệu về thanh lược đồng dạng gập

Trong quá trình lắp ráp tủ điện, việc lựa chọn vật tư kết nối đóng vai trò quan trọng để đảm bảo tính ổn định của hệ thống. Dòng sản phẩm thanh lược đồng dạng gập ra đời như một giải pháp thay thế hiệu quả cho các phương pháp đấu nối cũ.

1.1. Khái niệm cơ bản

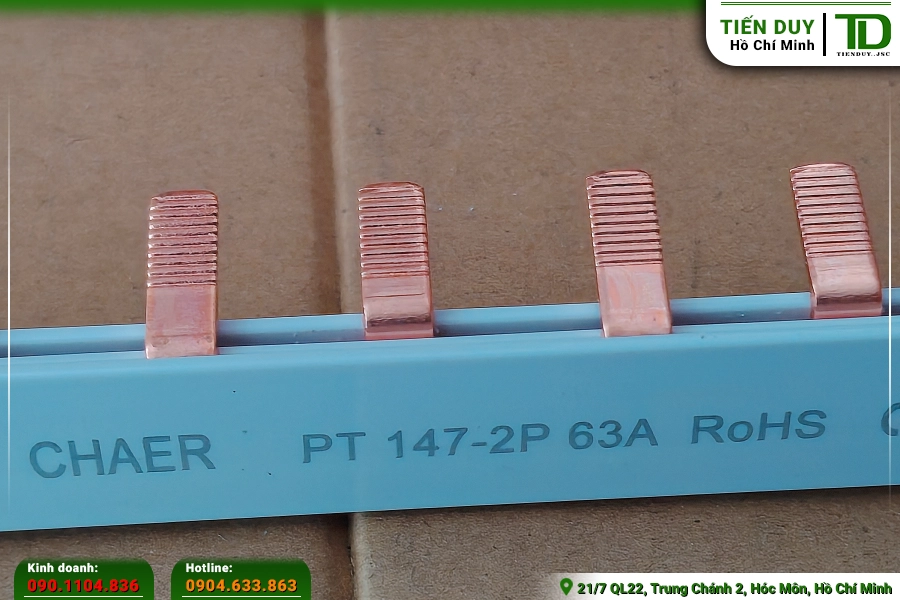

Thanh lược đồng dạng gập (hay còn gọi là chuẩn C45) là một loại phụ kiện tủ điện chuyên dụng dùng để liên kết các thiết bị đóng cắt như MCB hoặc RCBO. Khác với các thế hệ trước, dòng sản phẩm này được thiết kế với các chân cắm bẻ góc 90 độ tạo thành hình chữ L đặc trưng. Cấu tạo này giúp phần trục chính của thanh dẫn nằm nép sát vào thân thiết bị, tạo ra một mặt phẳng gọn gàng sau khi lắp đặt. Sự thay đổi về mặt hình dáng này mang lại nhiều lợi ích thiết thực cho người thợ thi công trong quá trình thao tác đấu nối dây dẫn.

1.2. Vai trò trong hệ thống điện

Nhiệm vụ chính của vật tư này là phân phối nguồn điện từ một điểm cấp tổng đến hàng loạt các aptomat nhánh xếp liền kề nhau. Dòng điện sẽ đi qua trục đồng nguyên khối bên trong và truyền tải đều đặn đến từng cực của thiết bị đóng cắt. Thay vì phải cắt và bấm cốt từng đoạn dây điện ngắn để cầu nối, kỹ thuật viên chỉ cần sử dụng một thanh dẫn duy nhất chạy ngang qua các khe cắm. Cách làm này mang lại nhiều ưu điểm vượt trội cho hệ thống điện công nghiệp như sau:

• Giảm thiểu số lượng mối nối trung gian, từ đó hạn chế nguy cơ sụt áp trên đường dây.
• Đảm bảo dòng điện được truyền tải đồng bộ đến tất cả các nhánh tải phía sau.
• Rút ngắn đáng kể thời gian thao tác đo cắt và tuốt dây của người thợ thi công.

2. Đặc điểm cấu tạo của thanh lược đồng dạng gập

Để phân biệt với các dòng sản phẩm khác trên thị trường, chúng ta cần xem xét kỹ các chi tiết cấu thành nên đặc điểm thanh lược đồng dạng gập. Những thay đổi về mặt vật lý này chính là yếu tố tạo nên sự khác biệt về hiệu năng.

2.1. Thiết kế chân cắm bẻ góc (chuẩn C45)

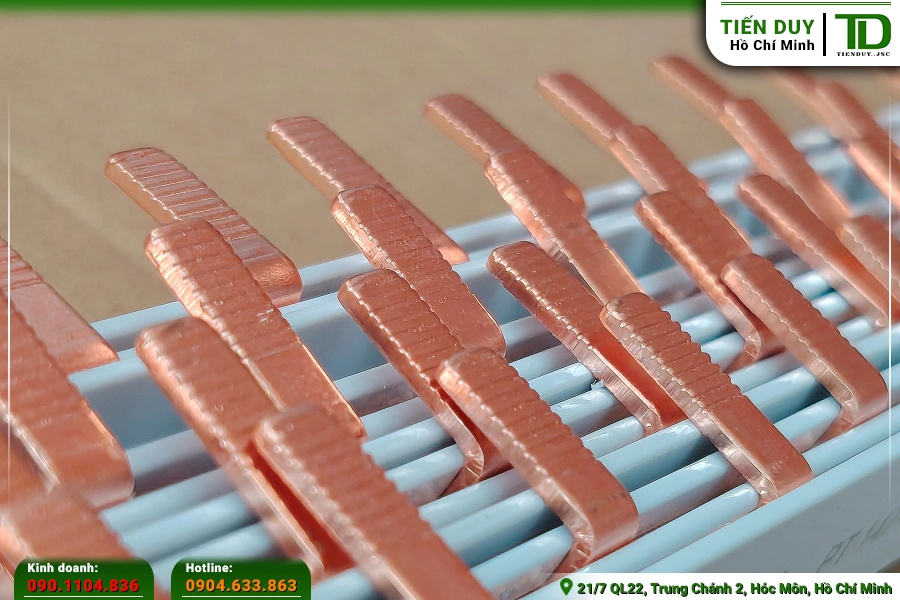

Đặc điểm dễ nhận diện nhất của dòng sản phẩm này là hàng chân cắm được dập khuôn bẻ gập lại thay vì để thẳng đứng như chuẩn PIN cũ. Thiết kế bẻ góc này thường được giới kỹ thuật gọi chung là chuẩn C45, giúp chân cắm ôm trọn vào khe siết ốc của aptomat. Khi đưa vào vị trí, phần thân của thanh dẫn sẽ được đẩy lùi ra phía sau hoặc nép sát xuống dưới, chừa lại khoảng trống rộng rãi ở mặt trước. Khoảng trống này rất hữu ích khi người thợ cần đưa thêm các đầu cốt của dây nguồn chính vào chung một khe cắm mà không bị vướng víu.

2.2. Bề rộng chân cắm nâng cấp lên 5.2mm

Một cải tiến đáng giá khác của thế hệ mới này nằm ở kích thước bề ngang của từng chân cắm. Ở các dòng chân thẳng trước đây, bề rộng chân thường chỉ đạt mức 4mm, đôi khi tạo ra cảm giác lỏng lẻo khi siết ốc vào các loại MCB có khe cắm lớn. Sang đến phiên bản gập chữ L, nhà sản xuất đã tăng bề rộng chân cắm lên mức 5.2mm đồng đều cho tất cả các mã từ 32A đến 100A. Sự gia tăng kích thước này giúp mặt tiếp xúc giữa đồng và ngàm kẹp của thiết bị trở nên khít hơn, giảm thiểu điện trở tiếp xúc và ngăn ngừa hiện tượng phóng điện.

2.3. Lớp vỏ nhựa cách điện an toàn

Bao bọc bên ngoài trục đồng dẫn điện là một lớp vỏ nhựa cách điện được đúc nguyên khối theo chiều dài của sản phẩm. Các dòng sản phẩm như thanh lược đồng Chaer thường sử dụng nhựa PVC hoặc PA66 có đặc tính chống cháy lan, chịu được nhiệt độ cao sinh ra trong quá trình truyền tải điện. Thiết kế của vỏ nhựa ôm sát lấy phần lõi kim loại, chỉ để hở đúng phần chân cắm chữ L nhô ra ngoài để đưa vào thiết bị. Cấu tạo này đảm bảo an toàn cho người vận hành, ngăn chặn tình trạng chạm chập giữa các pha hoặc rò rỉ điện ra vỏ tủ kim loại.

3. Thông số kỹ thuật của thanh lược đồng dạng gập

Việc nắm rõ các thông số thanh lược đồng dạng gập sẽ giúp kỹ sư cơ điện tính toán và lựa chọn đúng vật tư cho từng dự án. Dưới đây là các chỉ số kỹ thuật quan trọng cần lưu ý.

3.1. Dòng điện và điện áp định mức

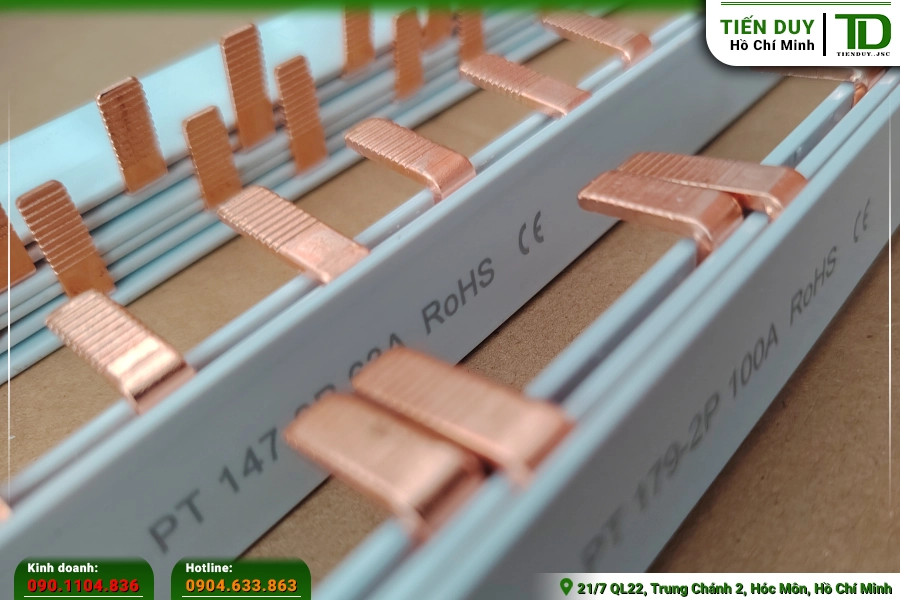

Sản phẩm được thiết kế để hoạt động ổn định trong các hệ thống điện lưới xoay chiều với mức điện áp thông dụng là AC 415V. Khả năng chịu tải của thanh dẫn phụ thuộc trực tiếp vào tiết diện của lõi đồng bên trong vỏ nhựa. Các nhà sản xuất thường cung cấp nhiều dải công suất khác nhau để đáp ứng nhu cầu đa dạng của thị trường. Dưới đây là bảng thông số dòng điện tương ứng với các mã sản phẩm phổ biến.

Bảng 1: Thông số kỹ thuật chi tiết các mã thanh lược đồng dạng gập (chuẩn C45)

3.2. Kích thước lõi đồng và chiều dài tiêu chuẩn

Tất cả các thanh dẫn trên thị trường hiện nay đều được sản xuất với chiều dài quy chuẩn là 1 mét (1000mm). Tùy thuộc vào số lượng thiết bị đóng cắt cần liên kết trong tủ, người thợ thi công sẽ tự dùng cưa sắt để cắt ngắn thanh dẫn theo đúng kích thước thực tế. Độ dày và chiều ngang của trục đồng chính bên trong sẽ thay đổi tỷ lệ thuận với dòng điện định mức ghi trên vỏ. Ví dụ, đối với mã hàng chịu tải 100A, trục đồng thường có kích thước ngang 9mm và dày 1.7mm để đảm bảo khả năng truyền tải mà không bị quá nhiệt.

3.3. Khoảng cách chân cắm theo chuẩn module

Khoảng cách giữa các chân cắm chữ L không được bố trí ngẫu nhiên mà tuân thủ nghiêm ngặt theo kích thước bề rộng của thiết bị đóng cắt. Theo tiêu chuẩn công nghiệp DIN, một module thiết bị (tương đương 1 tép MCB) sẽ có bề rộng khoảng 18mm. Do đó, các chân cắm trên thanh dẫn cũng được dập cách nhau một khoảng tương ứng là 17.8mm đến 18mm để cắm vừa khít vào dãy aptomat. Đối với các loại thiết bị thu gọn như RCBO 1P+N, khoảng cách này sẽ được rút ngắn xuống còn 9mm để phù hợp với cấu tạo hai cực nằm sát nhau.

3.4. Tiêu chuẩn vật liệu sản xuất

Chất lượng của vật tư phụ thuộc rất lớn vào độ tinh khiết của vật liệu đồng được sử dụng làm lõi dẫn điện. Các sản phẩm đạt chuẩn thường sử dụng đồng đỏ nguyên bản, mang lại khả năng dẫn điện tốt và độ bền cơ học cao. Trong một số trường hợp đặc thù, bề mặt đồng có thể được xi mạ thêm một lớp thiếc hoặc niken mỏng để tăng cường khả năng chống oxy hóa. Lớp vỏ nhựa bọc ngoài cũng phải đáp ứng các tiêu chuẩn khắt khe về an toàn điện bao gồm:

• Khả năng chịu được điện áp cách điện lên đến 500V hoặc 690V tùy theo thiết kế.
• Đặc tính tự dập tắt lửa, không duy trì sự cháy khi có sự cố chập điện xảy ra.
• Độ bền cơ học tốt, không bị nứt vỡ khi uốn cong hoặc chịu tác động lực từ bên ngoài.

Nếu quý khách đang tìm kiếm nguồn cung cấp vật tư cơ điện uy tín, vui lòng liên hệ Tiến Duy qua hotline 0901.104.836 (Ms. Hiền) để nhận báo giá sỉ và kiểm tra số lượng tồn kho thực tế.

4. Ứng dụng thanh lược đồng dạng gập trong thực tế

Nhờ những cải tiến về mặt thiết kế, ứng dụng thanh lược đồng dạng gập ngày càng trở nên phổ biến trong các công trình cơ điện. Sản phẩm này giải quyết được nhiều bài toán khó về mặt không gian và kỹ thuật.

4.1. Lắp ráp tủ điện phân phối không gian hẹp

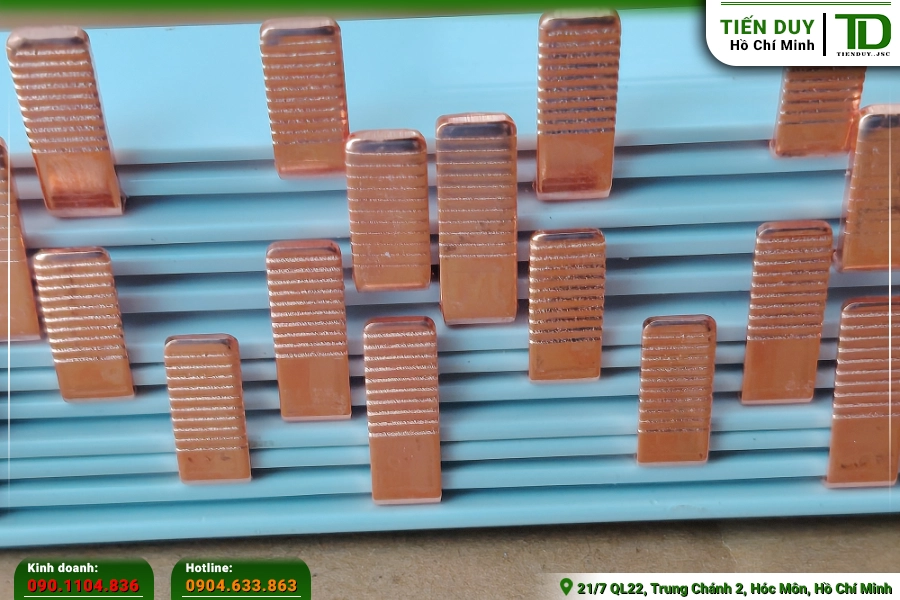

Trong các dự án căn hộ chung cư hoặc văn phòng thương mại, kích thước của tủ điện âm tường thường bị giới hạn khá nhiều. Việc sử dụng dây điện truyền thống để cầu nối giữa các aptomat sẽ tạo ra một mớ bùng nhùng, chiếm hết khoảng không gian quý giá bên trong máng cáp. Thiết kế chân cắm bẻ góc giúp thanh dẫn nằm nép sát vào thiết bị, giải phóng mặt bằng phía trước để kỹ thuật viên dễ dàng thao tác. Các dòng sản phẩm như thanh lược đồng Chaer dạng gập thường được ưu tiên lựa chọn cho những không gian chật hẹp này nhờ độ hoàn thiện cao và kích thước chuẩn xác.

4.2. Triển khai tại các hệ thống công nghiệp

Tại các nhà máy sản xuất, hệ thống tủ điện điều khiển thường phải gánh chịu dòng tải lớn và hoạt động liên tục suốt ngày đêm. Bề rộng chân cắm 5.2mm của dòng sản phẩm chuẩn C45 phát huy tác dụng rõ rệt trong việc duy trì kết nối điện ổn định, hạn chế sinh nhiệt tại các điểm tiếp xúc. Khi cần đấu nối thêm các dây cáp nguồn tiết diện lớn vào chung cực của aptomat tổng, thiết kế chữ L tạo ra đủ khoảng trống để đưa đầu cốt vào mà không bị cấn ép. Điều này giúp đẩy nhanh tiến độ thi công và đảm bảo an toàn kỹ thuật cho toàn bộ dây chuyền máy móc.

5. So sánh thanh lược đồng dạng gập và dạng thẳng

Để thấy rõ sự khác biệt giữa hai thế hệ sản phẩm, chúng ta cần đặt chúng lên bàn cân để đánh giá các tiêu chí kỹ thuật. Việc so sánh này không chỉ dựa trên hình dáng bên ngoài mà còn đi sâu vào các thông số vật lý cốt lõi. Người dùng có thể dễ dàng nhận ra những điểm nâng cấp đáng giá của dòng chuẩn C45 thông qua trải nghiệm lắp đặt thực tế. Dưới đây là bảng so sánh chi tiết giúp các kỹ sư cơ điện có cái nhìn tổng quan nhất trước khi quyết định chọn mua vật tư.

Bảng 2: So sánh thanh lược đồng dạng gập (chuẩn C45) và dạng thẳng (chuẩn PIN)

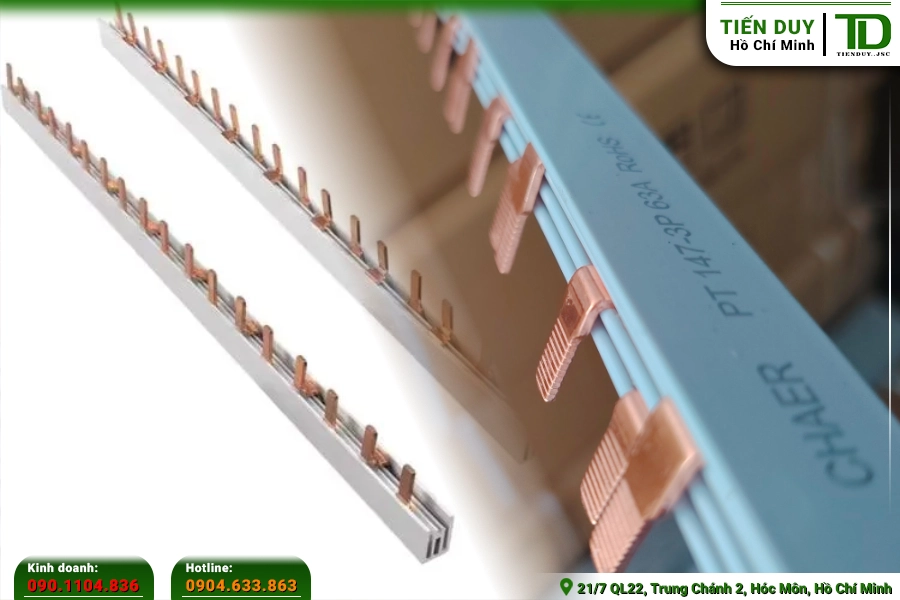

Điểm khác biệt cốt lõi đầu tiên nằm ở hình dáng của các chân cắm tiếp xúc với thiết bị đóng cắt. Dòng sản phẩm cũ sử dụng chân cắm dạng thẳng đứng (chuẩn PIN), khi lắp vào MCB thường chiếm một phần không gian ngay tại khe siết ốc. Trong khi đó, thanh lược đồng dạng gập sở hữu các chân cắm bẻ góc 90 độ, giúp đẩy phần trục chính lùi ra sau hoặc xuống dưới. Sự thay đổi về mặt hình học này mang lại sự thuận tiện rất lớn khi kỹ thuật viên cần đấu song song thêm một sợi dây cáp nguồn vào cùng một vị trí cực điện.

Yếu tố thứ hai cần nhắc đến là kích thước bề rộng của phần chân cắm tiếp xúc trực tiếp với ngàm aptomat. Ở thế hệ chân thẳng, bề rộng này thường được cố định ở mức 4mm cho hầu hết các mã công suất. Tuy nhiên, khi chuyển sang thiết kế bẻ góc, nhà sản xuất đã đồng loạt nâng cấp bề rộng chân lên mức 5.2mm. Tiết diện tiếp xúc tăng lên đồng nghĩa với việc điện trở tại mối nối giảm xuống, giúp dòng điện lưu thông mượt mà hơn và hạn chế tình trạng phát nhiệt cục bộ khi hệ thống chạy full tải.

Cuối cùng, việc lựa chọn giữa hai dòng sản phẩm phụ thuộc khá nhiều vào thói quen thi công và đặc thù của từng loại thiết bị đóng cắt. Dòng chân thẳng vẫn giữ được ưu thế về sự đơn giản, dễ cắm rút và phù hợp với các loại MCB đời cũ có khe cắm hẹp. Ngược lại, phiên bản gập chữ L lại tỏ ra vượt trội trong các tủ điện hiện đại, nơi yêu cầu cao về tính thẩm mỹ, sự gọn gàng và khả năng chịu tải đồng bộ. Việc hiểu rõ đặc tính của từng loại sẽ giúp các đơn vị thi công tại TP.HCM đưa ra quyết định mua sắm vật tư chính xác nhất.

Tiến Duy là đơn vị chuyên phân phối sỉ các dòng vật tư, phụ kiện lắp ráp tủ điện công nghiệp với mức chiết khấu dự án cạnh tranh. Tất cả hàng hóa đều được nhập trực tiếp từ hãng, cung cấp đầy đủ hồ sơ chứng từ CO, CQ minh bạch để nghiệm thu công trình. Hệ thống kho bãi rộng lớn luôn sẵn sàng đáp ứng các đơn hàng số lượng nhiều, hỗ trợ giao hàng qua chành xe hỏa tốc trong ngày để đảm bảo tiến độ thi công của quý khách.
