Thanh lược đồng (busbar comb) là phụ kiện tủ điện chuyên dụng dùng để liên kết các thiết bị đóng cắt như MCB, RCBO thay thế cho việc đấu nối bằng dây điện truyền thống. Sản phẩm thường có cấu tạo gồm lõi đồng đỏ nguyên bản hoặc mạ thiếc/niken với các chân cắm được dập theo khoảng cách tiêu chuẩn (9mm, 18mm, 27mm) và bọc ngoài bằng lớp nhựa cách điện chống cháy. Việc sử dụng thanh lược đồng giúp tối ưu hóa không gian tủ điện, tăng khả năng chịu tải (từ 32A đến 100A), giảm điện trở tiếp xúc và rút ngắn đáng kể thời gian thi công lắp ráp tại các nhà máy, khu công nghiệp thuộc TP.HCM.

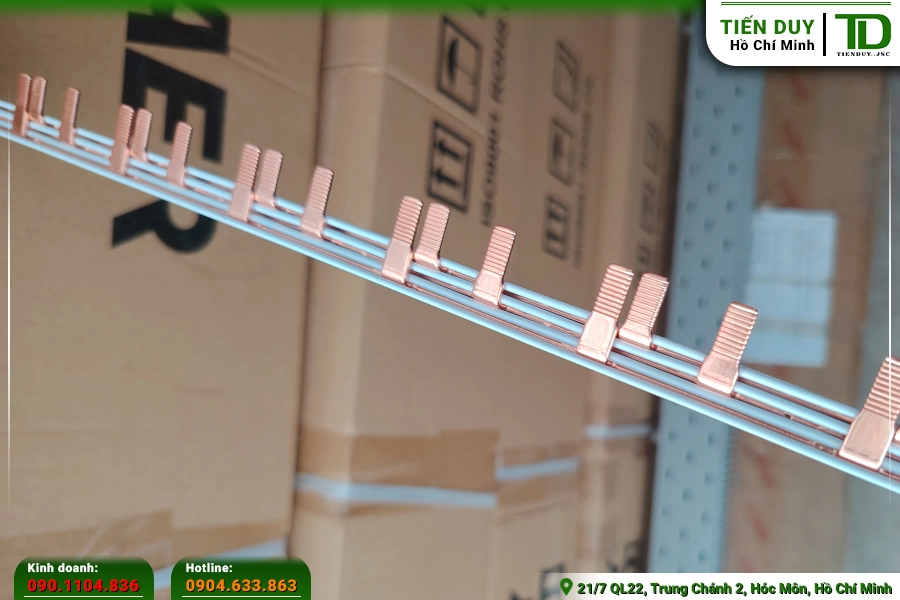

1. Giới thiệu: thanh lược đồng là gì?

Để hiểu rõ thanh lược đồng là gì, chúng ta cần xem xét vai trò của nó trong các hệ thống tủ điện công nghiệp hiện đại. Đây là một vật tư cơ điện quan trọng giúp thay thế phương pháp đấu nối thủ công trước đây.

1.1. Khái niệm cơ bản trong ngành điện

Thanh lược đồng (busbar comb) là một phụ kiện chuyên dụng được thiết kế dưới dạng thanh dài với các răng cưa nhô ra, dùng để liên kết các thiết bị đóng cắt. Trong các tủ điện phân phối, người kỹ sư thường sử dụng vật tư này để cấp nguồn chung cho một dãy MCB hoặc RCBO xếp liền kề nhau. Cấu trúc của sản phẩm được tính toán kỹ lưỡng với các khoảng cách chân cắm tiêu chuẩn như 9mm, 18mm hoặc 27mm để khớp vừa vặn vào khe đấu dây của thiết bị. Việc ứng dụng linh kiện này giúp hệ thống điện trở nên liền mạch và ổn định hơn rất nhiều. Khái niệm thanh lược đồng là gì dần trở nên quen thuộc với các đơn vị lắp ráp tủ điện tại TP.HCM nhờ tính tiện dụng cao.

1.2. Nguyên lý truyền tải điện năng

Nguyên lý hoạt động của thiết bị này dựa trên khả năng dẫn điện nguyên khối của trục đồng chạy dọc bên trong lớp vỏ nhựa. Khi dòng điện đi vào một đầu của thanh dẫn, nó sẽ được phân bổ đều đặn đến tất cả các chân cắm nhô ra dọc theo chiều dài 1 mét tiêu chuẩn. Các chân cắm này đóng vai trò như những điểm rẽ nhánh, truyền tải điện năng trực tiếp vào từng cực của aptomat mà không qua bất kỳ mối nối trung gian nào. Nhờ cấu tạo liền khối, điện trở tiếp xúc trên toàn bộ hệ thống được giữ ở mức thấp, giúp dòng điện lưu thông thuận lợi.

Dựa vào nguyên lý này, người dùng có thể dễ dàng giải đáp thắc mắc thanh lược đồng dùng để làm gì trong các mạch điện chịu tải lớn. Tùy thuộc vào mã hàng và tiết diện lõi đồng, sản phẩm có thể chịu được các mức dòng điện định mức phổ biến từ 32A, 63A cho đến 100A. Khi hệ thống vận hành liên tục, tiết diện đồng nguyên bản đảm bảo khả năng tản nhiệt tốt, không gây ra tình trạng quá tải cục bộ tại các điểm tiếp xúc. Điều này đặc biệt quan trọng đối với các nhà máy sản xuất có cường độ tiêu thụ điện năng cao.

1.3. Sự khác biệt so với phương pháp đấu dây truyền thống

So với việc cắt từng đoạn dây điện ngắn để cầu từ aptomat này sang aptomat khác, việc sử dụng thanh dẫn mang lại nhiều điểm khác biệt rõ rệt, cụ thể phương pháp mới này giải quyết triệt để các hạn chế của cách làm cũ thông qua các yếu tố sau:

• Loại bỏ hoàn toàn tình trạng các đầu dây bị lỏng lẻo hoặc tuột khỏi khe cắm sau một thời gian máy móc rung lắc.
• Giảm bớt số lượng đầu cốt và dây điện vụn trong tủ, giúp không gian thông thoáng hơn.
• Đảm bảo tiết diện dẫn điện đồng đều cho tất cả các nhánh thay vì phụ thuộc vào tay nghề siết ốc của thợ.
• Rút ngắn thời gian đo cắt, tuốt dây và bấm cốt, từ đó đẩy nhanh tiến độ bàn giao dự án.

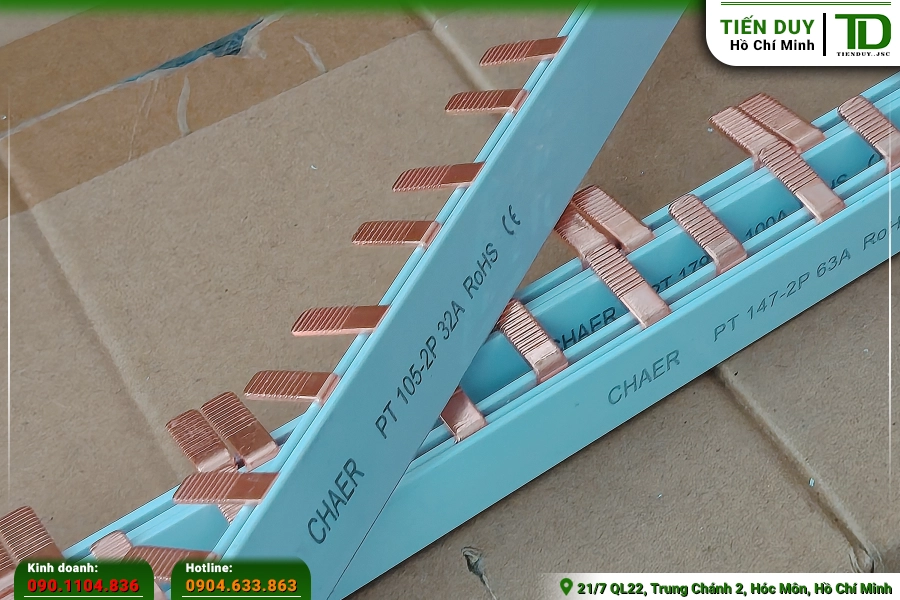

2. Đặc điểm nhận diện cơ bản của thanh lược đồng

Bên cạnh việc tìm hiểu thanh lược đồng là gì, việc nắm bắt các đặc điểm vật lý sẽ giúp quá trình bóc tách vật tư diễn ra chính xác hơn. Dưới đây là những dấu hiệu nhận diện đặc trưng của dòng sản phẩm này.

2.1. Hình dáng chân cắm đặc trưng

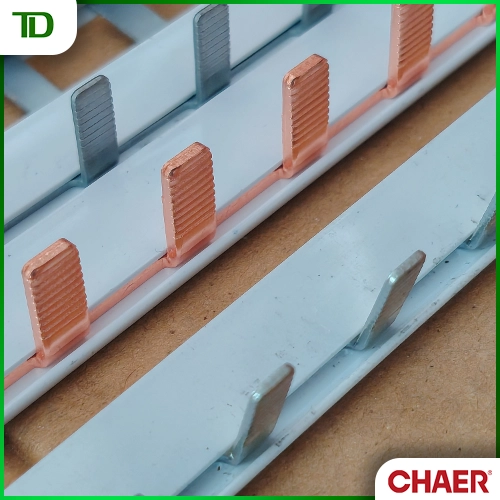

Đặc điểm dễ nhận thấy nhất của sản phẩm là hàng chân cắm được dập nhô ra đều đặn, trông giống như những chiếc răng lược. Trên thị trường hiện nay, chân cắm thường được chia thành hai dạng chính là dạng thẳng (PIN type) và dạng gập chữ L (C45 type). Dạng thẳng có bề rộng chân khoảng 4mm, cắm trực tiếp theo phương thẳng đứng vào khe thiết bị. Trong khi đó, dạng gập chữ L được thiết kế với bề rộng chân tăng lên 5.2mm, bẻ góc ôm sát vào thân aptomat để chừa không gian cho việc đấu thêm dây nguồn chính. Sự đa dạng về hình dáng này đáp ứng tốt các nhu cầu lắp ráp khác nhau trong thực tế.

2.2. Vật liệu cấu thành lõi và vỏ cách điện

Cấu tạo bên trong của sản phẩm là các thanh đồng đỏ nguyên bản, được gia công với độ dày và chiều ngang tương ứng với từng mức công suất chịu tải. Đối với các môi trường lắp đặt có độ ẩm cao hoặc ven biển, lõi đồng có thể được xi mạ thêm một lớp thiếc hoặc niken mỏng để chống oxy hóa bề mặt. Lớp mạ này đóng vai trò như một tấm áo giáp, giữ cho bề mặt kim loại luôn sáng bóng và duy trì khả năng tiếp xúc điện lâu dài. Các dòng thanh lược đồng Chaer hiện nay thường cung cấp đa dạng tùy chọn vật liệu để phù hợp với từng điều kiện môi trường cụ thể.

Bao bọc bên ngoài lõi kim loại là lớp vỏ nhựa cách điện chuyên dụng, thường được làm từ vật liệu PVC hoặc PA66 có khả năng chống cháy lan. Lớp vỏ này không chỉ bảo vệ người vận hành khỏi nguy cơ điện giật mà còn giúp cố định chắc chắn các trục đồng bên trong đối với loại 2 pha hoặc 3 pha. Trên bề mặt vỏ nhựa thường được in các thông số kỹ thuật cơ bản như số pha, dòng điện định mức và mã sản phẩm để người dùng dễ dàng phân loại. Đây là những yếu tố cốt lõi tạo nên công dụng thanh lược đồng trong các hệ thống điện công nghiệp.

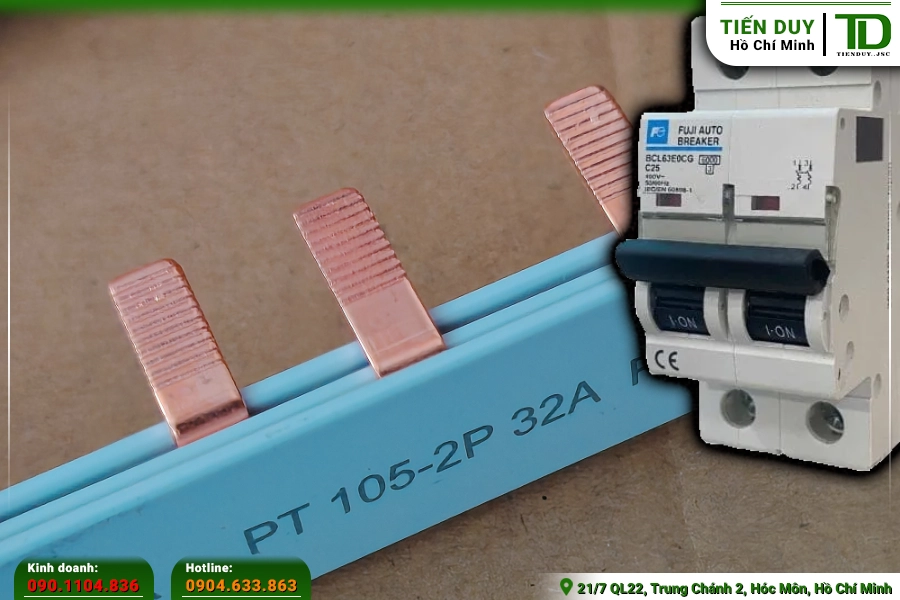

3. Liên kết và cấp nguồn cho các thiết bị đóng cắt MCB

Khi được hỏi thanh lược đồng là gì và vai trò chính ra sao, câu trả lời luôn gắn liền với nhiệm vụ liên kết các thiết bị đóng cắt. Đây là ứng dụng phổ biến nhất tại các xưởng sản xuất và tủ điện phân phối.

3.1. Cấp nguồn đồng thời cho nhiều thiết bị

Chức năng quan trọng nhất của vật tư này là khả năng phân phối nguồn điện từ một đầu vào duy nhất đến hàng loạt các MCB xếp cạnh nhau. Thay vì phải kéo từng sợi dây điện từ cầu đấu tổng đến từng aptomat, kỹ thuật viên chỉ cần lắp một thanh dẫn chạy ngang qua toàn bộ khe cắm. Dòng điện sẽ đi qua lõi đồng và cấp nguồn đồng thời cho tất cả các nhánh tải phía dưới một cách nhanh chóng. Các sản phẩm thanh lược đồng được thiết kế với độ chính xác cao, giúp các chân cắm trượt thẳng vào khe thiết bị mà không bị cấn hay lệch pha. Điều này mang lại sự tiện lợi rất lớn khi thi công các tủ điện có hàng chục lộ ra.

3.2. Đảm bảo tính đồng bộ về dòng tải

Việc sử dụng chung một trục dẫn điện nguyên khối giúp đảm bảo dòng tải được phân bổ đồng đều đến từng thiết bị đóng cắt. Khác với việc đấu dây nối tiếp kiểu “nhảy cóc” dễ gây ra tình trạng quá tải ở những điểm đầu nối, thanh dẫn đồng duy trì tiết diện truyền tải ổn định trên suốt chiều dài 1 mét. Các chân cắm có cùng độ dày và bề rộng tiếp xúc, tạo ra một hệ thống cấp nguồn đồng bộ về mặt điện học. Nhờ đó, các aptomat hoạt động đúng với thông số thiết kế, không bị ảnh hưởng bởi sự chênh lệch điện trở giữa các nhánh.

3.3. Hạn chế sụt áp trên đường dây

Hiện tượng sụt áp thường xảy ra khi dòng điện phải đi qua nhiều mối nối trung gian có điện trở tiếp xúc cao. Khi ứng dụng thanh dẫn liền khối, số lượng điểm đấu nối được giảm thiểu tối đa, từ đó triệt tiêu các nguyên nhân gây hao hụt điện áp. Lõi đồng nguyên chất có điện trở suất rất thấp, cho phép dòng điện truyền đi với hiệu suất cao nhất ngay cả khi hệ thống đang vận hành ở mức tải tối đa.

Sự ổn định về điện áp có ý nghĩa rất lớn đối với các thiết bị máy móc nhạy cảm trong dây chuyền sản xuất công nghiệp. Khi điện áp cấp vào các nhánh MCB được giữ vững, các động cơ và bộ điều khiển phía sau sẽ hoạt động trơn tru, tránh được tình trạng báo lỗi do sụt nguồn. Đây cũng là một phần đáp án cho câu hỏi thanh lược đồng dùng để làm gì trong việc nâng cao chất lượng điện năng của toàn hệ thống.

3.4. Tương thích đa dạng các chuẩn thiết bị

Các nhà sản xuất đã tính toán kỹ lưỡng để phụ kiện này có thể tương thích với hầu hết các chuẩn thiết bị đóng cắt trên thị trường thông qua việc quy chuẩn hóa khoảng cách chân cắm, cụ thể bao gồm:

• Khoảng cách 18mm: Phù hợp với các loại MCB 1 tép tiêu chuẩn phổ thông.
• Khoảng cách 9mm: Dành riêng cho các dòng aptomat thu gọn (DPN hoặc 1P+N) có kích thước nhỏ.
• Khoảng cách 27mm: Ứng dụng cho các thiết bị có thân to hoặc khi lắp kèm khối tiếp điểm phụ.
• Khoảng cách nhảy cóc 36mm: Dùng để câu chung dây pha qua một dãy aptomat đôi mà bỏ qua cực trung tính.

Nếu quý khách đang có nhu cầu tìm mua các loại vật tư phụ kiện tủ điện số lượng lớn, vui lòng liên hệ Tiến Duy qua hotline 0901.104.836 (Ms. Hiền) để kiểm tra tồn kho và nhận báo giá sỉ tốt nhất.

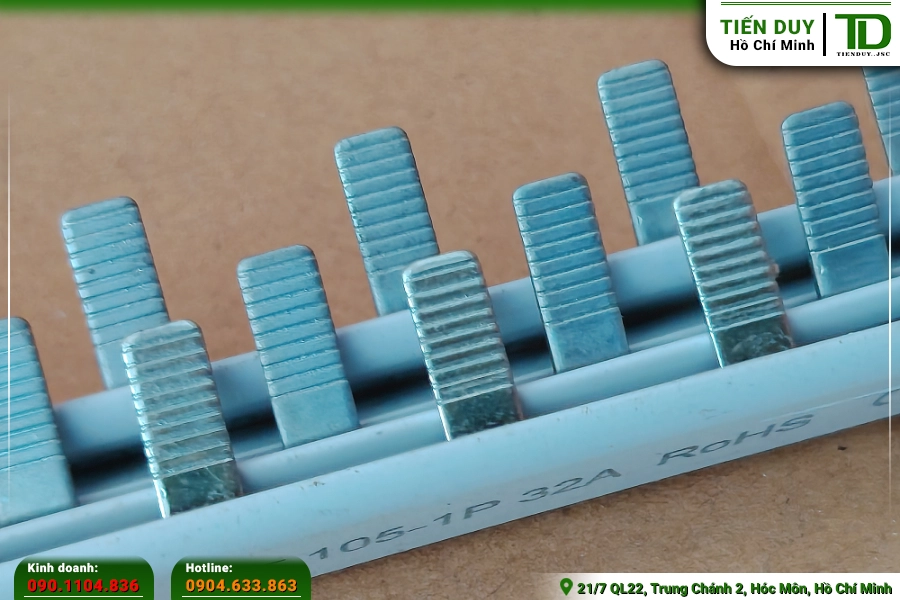

4. Tối ưu hóa không gian và thẩm mỹ cho tủ điện

Ngoài yếu tố kỹ thuật, việc hiểu rõ thanh lược đồng là gì còn giúp các kỹ sư giải quyết bài toán về không gian bố trí thiết bị. Phụ kiện này đóng góp rất lớn vào việc cải thiện thiết kế tổng thể của tủ điện.

4.1. Tiết kiệm diện tích lắp đặt

Trong các tủ điện điều khiển hoặc tủ phân phối có kích thước hạn chế, việc nhồi nhét quá nhiều dây điện cầu nối sẽ chiếm một khoảng không gian đáng kể. Thanh dẫn đồng với thiết kế mỏng dẹt, nằm gọn gàng ngay sát hàng khe cắm của MCB giúp giải phóng hoàn toàn không gian phía trước mặt thiết bị. Nhờ đó, người thợ có thêm khoảng trống để đi các đường dây động lực chính hoặc bố trí thêm máng nhựa luồn dây mà không lo bị cấn ép. Việc tiết kiệm diện tích này đặc biệt hữu ích khi thi công các hệ thống điện thông minh hoặc tủ điện căn hộ có không gian hẹp.

4.2. Tăng tính chuyên nghiệp và gọn gàng

Một tủ điện được đánh giá cao không chỉ ở khả năng vận hành mà còn ở mức độ thẩm mỹ và sự ngăn nắp trong cách bố trí vật tư. Việc thay thế những búi dây điện chằng chịt bằng một thanh dẫn thẳng tắp mang lại một diện mạo hoàn toàn mới cho hệ thống. Các pha điện được phân tách rõ ràng thông qua cấu trúc ngầm bên trong vỏ nhựa, không còn tình trạng dây điện đan chéo nhau gây rối mắt. Sự gọn gàng này thể hiện tư duy thiết kế chuyên nghiệp của đơn vị thi công.

Hơn thế nữa, một hệ thống ngăn nắp sẽ tạo điều kiện cực kỳ thuận lợi cho công tác bảo trì, bảo dưỡng sau này. Khi cần kiểm tra hoặc thay thế một aptomat bị hỏng, kỹ thuật viên chỉ cần nới lỏng ốc và rút thiết bị ra mà không phải gỡ rối hàng loạt dây cầu nối xung quanh. Những lợi ích thiết thực này càng làm rõ hơn khái niệm thanh lược đồng trong ngành điện công nghiệp hiện đại.

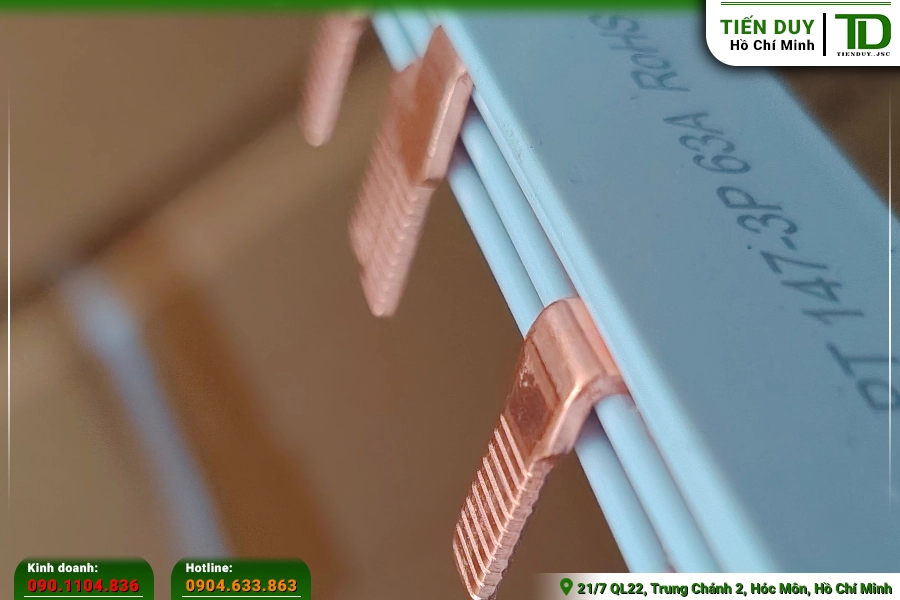

5. Đảm bảo an toàn vận hành và chống chạm chập

An toàn điện luôn là ưu tiên hàng đầu, và việc ứng dụng đúng vật tư sẽ giảm thiểu tối đa các sự cố ngoài ý muốn. Hãy cùng phân tích xem thanh lược đồng là gì trong việc bảo vệ hệ thống khỏi các rủi ro chạm chập.

5.1. Giảm thiểu rủi ro mô-ve điện

Mô-ve điện thường xảy ra tại các điểm tiếp xúc lỏng lẻo, sinh ra tia lửa điện và gây cháy nổ tủ điện. Khi sử dụng phương pháp bấm cốt dây điện thủ công, nếu lực siết ốc không đều hoặc đầu cốt bị nong rộng sau thời gian dài, nguy cơ mô-ve là rất cao. Ngược lại, chân cắm của thanh dẫn đồng được dập nguyên khối với độ dày đồng nhất, đảm bảo độ bám khít và chắc chắn khi đưa vào khe MCB. Bề mặt tiếp xúc phẳng và rộng giúp dòng điện đi qua một cách êm ái, triệt tiêu hoàn toàn hiện tượng phóng điện tại các điểm kết nối.

5.2. Khả năng cách điện từ lớp vỏ bảo vệ

Lớp vỏ nhựa bọc ngoài lõi đồng đóng vai trò như một rào chắn cách điện an toàn giữa các pha với nhau và với môi trường bên ngoài. Vật liệu nhựa PA66 hoặc PVC chuyên dụng có khả năng chịu được điện áp cách điện lên đến 500V hoặc 690V, ngăn chặn dòng rò rỉ ra vỏ tủ. Thiết kế vỏ bọc ôm sát lõi kim loại, chỉ chừa lại đúng phần chân cắm, giúp hạn chế tối đa nguy cơ người thợ vô tình chạm tay vào phần mang điện khi thao tác. Đối với các loại thanh nhiều pha, các vách ngăn cách điện bên trong vỏ nhựa đảm bảo các trục đồng không bao giờ bị chạm chập vào nhau.

5.3. Hạn chế sinh nhiệt trong quá trình tải nặng

Nhiệt lượng sinh ra trong tủ điện chủ yếu bắt nguồn từ điện trở của dây dẫn và các điểm đấu nối khi hệ thống chạy full tải. Với tiết diện lõi đồng lớn và liền mạch, thanh lược đồng có khả năng tản nhiệt tự nhiên rất tốt, giữ cho nhiệt độ tại các chân cắm luôn ở mức an toàn. Việc không bị tích tụ nhiệt cục bộ giúp bảo vệ vỏ nhựa của aptomat không bị nóng chảy hay biến dạng theo thời gian. Qua đó, chúng ta có thể thấy rõ công dụng thanh lược đồng trong việc kéo dài tuổi thọ cho toàn bộ các thiết bị đóng cắt đi kèm.
