Máng nhựa răng thưa Chaer là giải pháp đi dây tiêu chuẩn cho các tủ phân phối động lực (MSB, MCC) tại các nhà máy. Với thiết kế khoảng cách khe hở (Q) và chiều rộng răng (P) biến thiên linh hoạt từ 4.5mm đến 14.5mm, sản phẩm tối ưu cho việc luồn các loại cáp nguồn tiết diện lớn. Việc nắm rõ đặc điểm máng nhựa răng thưa giúp kỹ sư cơ điện tính toán chính xác không gian tản nhiệt, đảm bảo an toàn và tính thẩm mỹ cho toàn bộ hệ thống tủ bảng điện.

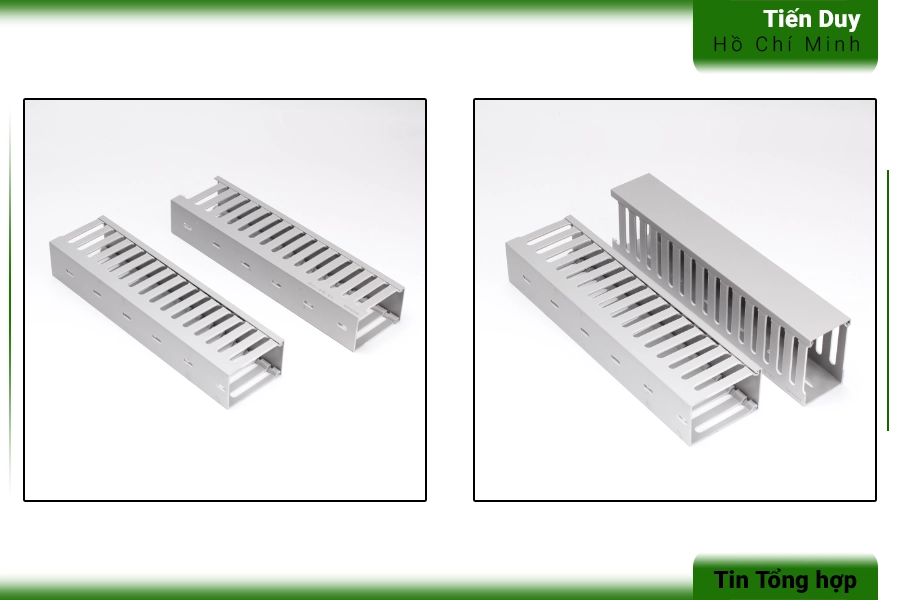

1. Giới thiệu tổng quan về dòng máng nhựa răng thưa Chaer

Trong quá trình thiết kế và lắp ráp tủ bảng điện, việc lựa chọn đúng loại vật tư đi dây là yếu tố then chốt để đảm bảo an toàn kỹ thuật. Dòng sản phẩm máng nhựa răng thưa Chaer hiện đang là giải pháp được nhiều kỹ sư cơ điện tin dùng cho các dự án công nghiệp.

1.1. Máng nhựa răng thưa là gì và cách nhận diện cơ bản

Máng nhựa răng thưa là một loại phụ kiện chuyên dụng được thiết kế với khoảng cách giữa các khe thoát dây rộng hơn đáng kể so với các loại máng thông thường. Đặc điểm nhận diện cơ bản nhất của sản phẩm này chính là phần răng nhựa được bố trí thưa thớt, tạo ra những khoảng trống lớn dọc theo hai bên thành máng. Cấu trúc này được nhà sản xuất tính toán kỹ lưỡng nhằm mục đích tạo điều kiện thuận lợi nhất cho việc luồn các loại cáp có tiết diện lớn. Khi quan sát thực tế, người dùng có thể dễ dàng phân biệt máng nhựa răng thưa Chaer thông qua màu xám công nghiệp đặc trưng và độ dày dặn của lớp nhựa PVC. Sự khác biệt về mật độ răng giúp sản phẩm này trở thành lựa chọn tối ưu cho những khu vực yêu cầu đi dây cáp nặng trong tủ điện.

1.2. Tầm quan trọng của sản phẩm trong việc quản lý cáp động lực

Việc sử dụng máng nhựa răng thưa đóng vai trò cực kỳ quan trọng trong công tác quản lý và bảo vệ hệ thống cáp động lực. Các loại cáp nguồn thường có đường kính lớn, lớp vỏ bọc cách điện dày và rất cứng, gây khó khăn cho việc uốn cong tại các góc hẹp. Khe hở rộng của máng cho phép kỹ sư luồn nguyên một bó cáp to hoặc các sợi cáp đơn cỡ lớn qua rãnh một cách dễ dàng mà không làm trầy xước vỏ bọc. Hơn nữa, khoảng trống giữa các răng nhựa còn tạo ra luồng không khí đối lưu, hỗ trợ tản nhiệt hiệu quả cho dây dẫn khi hệ thống vận hành ở công suất cao. Nhờ đó, sản phẩm giúp duy trì tuổi thọ của cáp điện và giảm thiểu nguy cơ chập cháy do quá nhiệt cục bộ bên trong vỏ tủ.

2. Đặc điểm cấu tạo chuyên biệt của máng nhựa răng thưa

Để đáp ứng được yêu cầu khắt khe của các hệ thống điện động lực, dòng sản phẩm này sở hữu những thông số kỹ thuật vô cùng đặc thù. Dưới đây là những đặc điểm máng nhựa răng thưa nổi bật nhất dựa trên catalogue của nhà sản xuất.

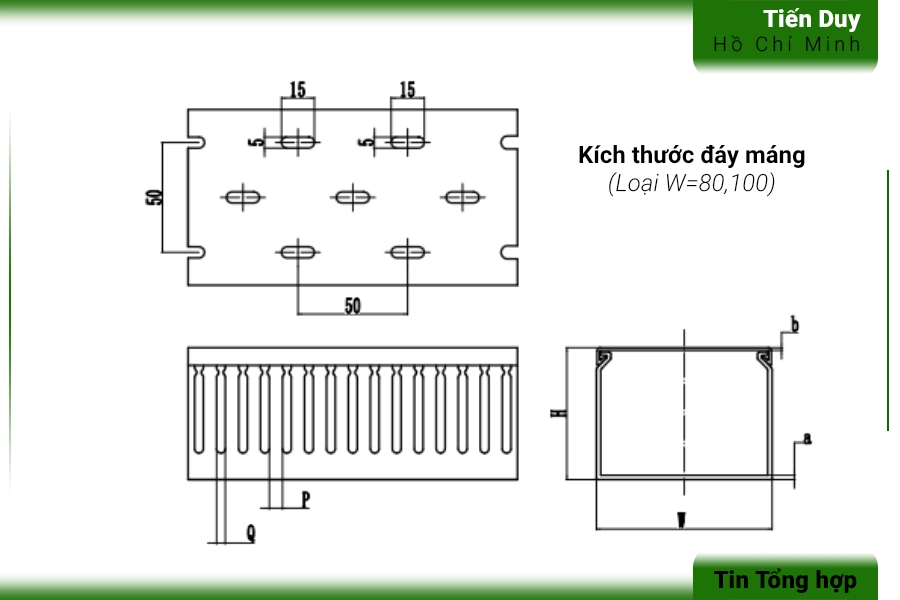

2.1. Sự biến thiên linh hoạt của thông số khe hở (Q) và độ rộng răng (P)

Khác với dòng răng dày có thông số cố định, máng răng thưa được thiết kế với sự biến thiên linh hoạt của khoảng cách khe hở (Q) và độ rộng răng (P). Cụ thể, thông số Q có thể dao động từ 4.5mm đối với các loại máng nhỏ lên đến 10.0mm cho những mã hàng kích thước lớn. Tương tự, thông số P cũng tăng dần từ 5.1mm đến 14.5mm để đảm bảo sự cân đối về mặt kết cấu khi chiều cao máng thay đổi. Sự điều chỉnh linh hoạt này giúp mỗi kích thước máng đều có khả năng tương thích hoàn hảo với từng dải tiết diện cáp tương ứng. Kỹ sư thiết kế có thể dựa vào các thông số này để tính toán chính xác vị trí luồn dây, đảm bảo bán kính uốn cong an toàn cho cáp động lực.

2.2. Khả năng chịu lực uốn cong của thành máng khi chứa cáp lớn

Một trong những yêu cầu kỹ thuật quan trọng đối với máng đi cáp động lực là khả năng chịu lực cơ học của hai bên thành máng. Do cáp nguồn thường có trọng lượng nặng và độ cứng cao, thành máng phải đủ vững chắc để không bị biến dạng hoặc bung nắp khi cáp tì đè lên. Nhà sản xuất đã gia cố độ dày của phần răng nhựa (thông số P lớn) để tăng cường độ cứng vững cho toàn bộ khung xương. Nhờ cấu trúc này, các răng nhựa có thể chịu được lực uốn cong đáng kể trong quá trình kỹ thuật viên thao tác bẻ cáp vào các terminal block. Điều này đảm bảo máng luôn giữ được hình dáng nguyên vẹn, bảo vệ an toàn cho hệ thống dây dẫn bên trong suốt vòng đời dự án.

2.3. Thiết kế lỗ đột đáy (Bottom hole) tối ưu cho việc bắt vít

Phần đáy của máng được gia công sẵn các lỗ đột hình hạt dưa chạy dọc theo chiều dài tiêu chuẩn 2 mét.

• Thiết kế lỗ đột dạng một hàng (single-row hole) giúp kỹ sư dễ dàng căn chỉnh và cố định máng lên các tấm panel lắp ráp.
• Khoảng cách giữa các tâm lỗ được tính toán hợp lý để lực siết của ốc vít được phân tán đều, giữ cho máng bám chặt vào bề mặt kim loại.
• Cấu tạo này giúp tiết kiệm đáng kể thời gian thi công, loại bỏ hoàn toàn công đoạn khoan mồi thủ công đầy rủi ro.

Chất liệu nhựa PVC cao cấp cấu thành nên sản phẩm cũng góp phần tăng cường độ bám của ốc vít, hạn chế tình trạng nứt vỡ quanh khu vực lỗ đột. Sự kết hợp giữa vật liệu tốt và thiết kế thông minh mang lại một giải pháp đi dây vừa chắc chắn vừa mang tính thẩm mỹ công nghiệp cao. Trong các dự án thực tế, việc hiểu rõ đặc tính của từng loại rãnh sẽ giúp tối ưu hóa chi phí vật tư đáng kể. Nếu bạn đang phân vân giữa các giải pháp quản lý cáp và muốn tìm hiểu thêm về dòng sản phẩm có khe hở hẹp hơn chuyên dùng cho dây tín hiệu, hãy tham khảo bài viết chi tiết dưới đây.

>>> Xem thêm: Máng nhựa răng dày: Giới thiệu, đặc điểm và ứng dụng

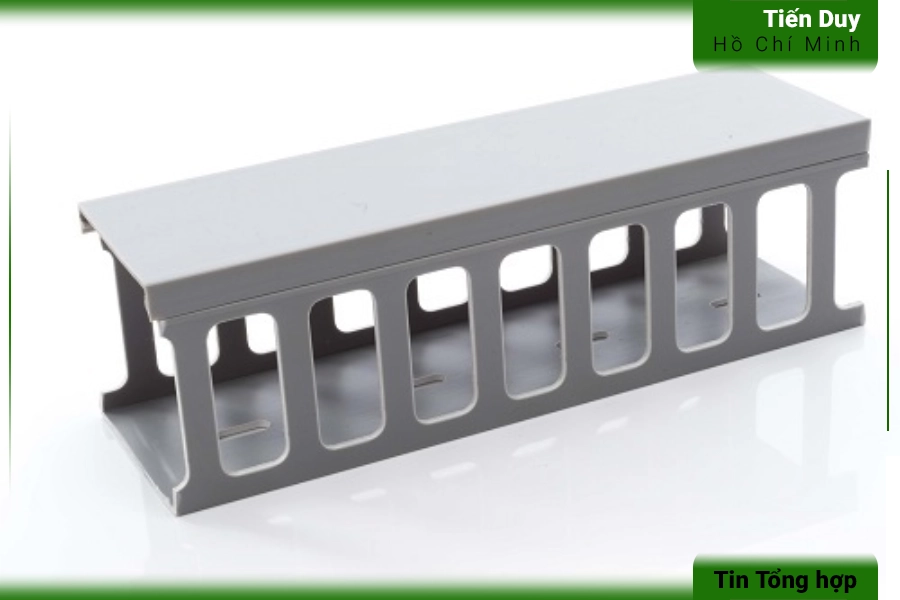

3. Phân loại máng nhựa răng thưa theo dải kích thước

Dựa trên bảng thông số kỹ thuật, dòng sản phẩm này được chia thành nhiều nhóm kích thước khác nhau để phục vụ đa dạng nhu cầu lắp đặt. Việc phân loại máng nhựa răng thưa chính xác giúp tối ưu hóa không gian bên trong vỏ tủ điện.

3.1. Nhóm kích thước nhỏ gọn dành cho mạch nhánh (20mm – 35mm)

Nhóm máng có chiều cao từ 20mm đến 35mm, đi kèm các chiều rộng như 15mm, 20mm, 25mm thường được sử dụng cho các mạch động lực nhánh. Đây là những kích thước nhỏ gọn nhất trong dải sản phẩm, phù hợp để đi cáp nguồn cho các động cơ công suất thấp hoặc hệ thống sấy nhiệt. Thành máng thấp giúp kỹ thuật viên dễ dàng thao tác đấu nối cáp vào các aptomat tép (MCB) hoặc khởi động từ loại nhỏ. Mặc dù có kích thước khiêm tốn, khoảng cách khe hở Q từ 4.5mm đến 5.0mm vẫn đủ rộng để luồn các sợi cáp tiết diện từ 2.5mm² đến 4.0mm² một cách thoải mái. Việc ứng dụng nhóm kích thước này giúp tiết kiệm diện tích đáng kể cho các vỏ tủ điện có chiều sâu hạn chế.

3.2. Nhóm kích thước phổ thông cho tủ phân phối (40mm – 55mm)

Dải kích thước từ 40mm đến 55mm (ví dụ: 40×40, 45×45, 50×50) là nhóm sản phẩm tiêu chuẩn của dòng máng nhựa Chaer được ứng dụng rộng rãi nhất trong các tủ phân phối điện. Chiều cao trung bình của máng tạo ra không gian chứa cáp vừa vặn cho các tuyến dây cấp nguồn từ thanh cái (busbar) đến các thiết bị đóng cắt. Ở nhóm này, thông số khe hở Q được mở rộng lên mức 5.3mm đến 6.3mm, hỗ trợ luồn các loại cáp động lực có tiết diện lên đến 10mm² hoặc 16mm². Việc sử dụng nhóm kích thước phổ thông giúp các xưởng lắp ráp dễ dàng chuẩn hóa vật tư, đẩy nhanh tiến độ thi công cho các dự án cơ điện hàng loạt. Hơn nữa, nắp máng ở dải kích thước này cũng rất dễ tháo lắp, thuận tiện cho công tác kiểm tra định kỳ.

3.3. Nhóm kích thước cỡ lớn cho trục cáp chính (60mm – 80mm)

Khi số lượng và tiết diện cáp động lực tăng lên đáng kể, các loại máng có chiều cao từ 60mm đến 80mm (như 60×60, 80×60, 80×80) sẽ được ưu tiên sử dụng. Thể tích bên trong máng rất rộng rãi, cho phép gom hàng chục sợi cáp nguồn lớn thành một trục đi dây chính dọc theo hai bên hông tủ. Thông số khe hở Q của nhóm này đạt mức 7.0mm đến 8.5mm, giúp kỹ sư luồn nguyên bó cáp qua rãnh mà không gây cấn dập lớp vỏ cách điện. Thành máng cao và dày dặn giúp che khuất hoàn toàn các tuyến cáp phức tạp, mang lại vẻ ngoài gọn gàng và chuyên nghiệp cho hệ thống tủ điện. Đây là giải pháp lý tưởng cho các tủ điều khiển máy móc công nghiệp hạng nặng.

3.4. Nhóm kích thước đặc chủng cho trạm biến áp (100mm)

Nhóm máng đặc chủng với chiều cao 100mm (như 100×50, 100×80, 100×100) là giải pháp thiết kế riêng cho các tủ điện tổng hạ thế quy mô lớn. Sức chứa khổng lồ của máng cho phép quản lý toàn bộ hệ thống cáp xuất từ máy biến áp xuống các máy cắt không khí (ACB) hoặc aptomat khối (MCCB) dòng lớn. Để đáp ứng yêu cầu chịu tải, thông số khe hở Q được thiết kế lên đến 10.0mm và độ rộng răng P đạt 14.5mm, tạo nên một kết cấu cực kỳ vững chắc. Việc thi công nhóm máng này đòi hỏi kỹ thuật viên phải tính toán kỹ lưỡng vị trí bắt vít để đảm bảo an toàn chịu lực cho toàn bộ tấm panel. Sự hiện diện của máng siêu lớn giúp hệ thống cáp nguồn được bảo vệ tuyệt đối khỏi các tác động vật lý bên ngoài.

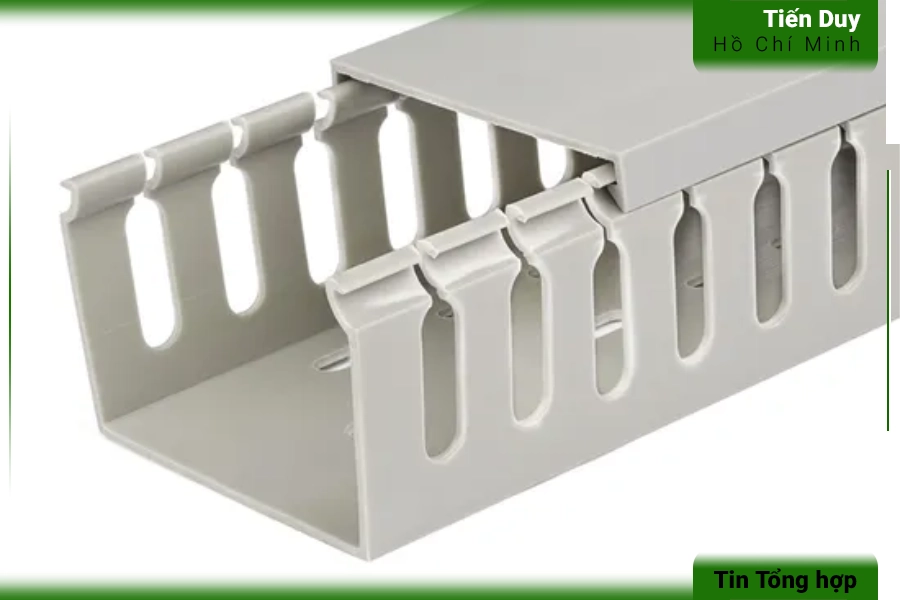

4. Ứng dụng thực tế của máng nhựa răng thưa trong hệ thống điện

Trong lĩnh vực cơ điện công nghiệp, ứng dụng máng nhựa răng thưa phổ biến nhất là tại các tủ phân phối điện tổng (MSB). Các hệ thống này chịu trách nhiệm tiếp nhận và phân bổ nguồn điện công suất lớn cho toàn bộ nhà máy, do đó sử dụng rất nhiều cáp động lực tiết diện lớn. Khe hở rộng của máng cho phép kỹ sư luồn các sợi cáp nguồn từ 16mm² đến 50mm² ra các chân đấu nối của thiết bị đóng cắt một cách thuận tiện. Việc giữ cố định cáp động lực trong máng giúp hạn chế tối đa nguy cơ chạm chập do cáp bị xê dịch khi có dòng điện ngắn mạch chạy qua. Thiết kế này mang lại một sơ đồ đi dây mạch lạc, hỗ trợ đắc lực cho công tác vận hành và bảo dưỡng định kỳ.

Bên cạnh tủ MSB, sản phẩm này còn phát huy tối đa hiệu quả khi được lắp đặt trong các tủ điều khiển trung tâm động cơ (MCC). Tủ MCC thường chứa hàng loạt khởi động từ, rơ le nhiệt và biến tần để điều khiển các bơm, quạt công suất lớn trong dây chuyền sản xuất. Các thiết bị này sinh ra lượng nhiệt rất lớn trong quá trình hoạt động, đòi hỏi hệ thống cáp nguồn phải được tản nhiệt liên tục. Khoảng trống lớn giữa các răng nhựa tạo điều kiện cho luồng không khí mát từ quạt thông gió luân chuyển dễ dàng qua các bó cáp. Nhờ đó, lớp vỏ cách điện của dây dẫn được bảo vệ khỏi tình trạng lão hóa sớm do quá nhiệt cục bộ.

Trong các dự án thi công thực tế, kỹ sư thường kết hợp máng răng thưa với các loại máng răng dày để tối ưu hóa không gian tủ điện. Cụ thể, máng răng thưa sẽ được bố trí ở các khoang cấp nguồn chính để dẫn cáp động lực, trong khi máng răng dày quản lý dây tín hiệu điều khiển. Việc phân ly rõ ràng hai luồng cáp này giúp ngăn ngừa hiện tượng nhiễu điện từ trường, đảm bảo hệ thống tự động hóa hoạt động ổn định. Sự kết hợp linh hoạt này không chỉ đáp ứng các tiêu chuẩn kỹ thuật khắt khe mà còn nâng cao tính thẩm mỹ công nghiệp cho toàn bộ hệ thống tủ bảng điện.

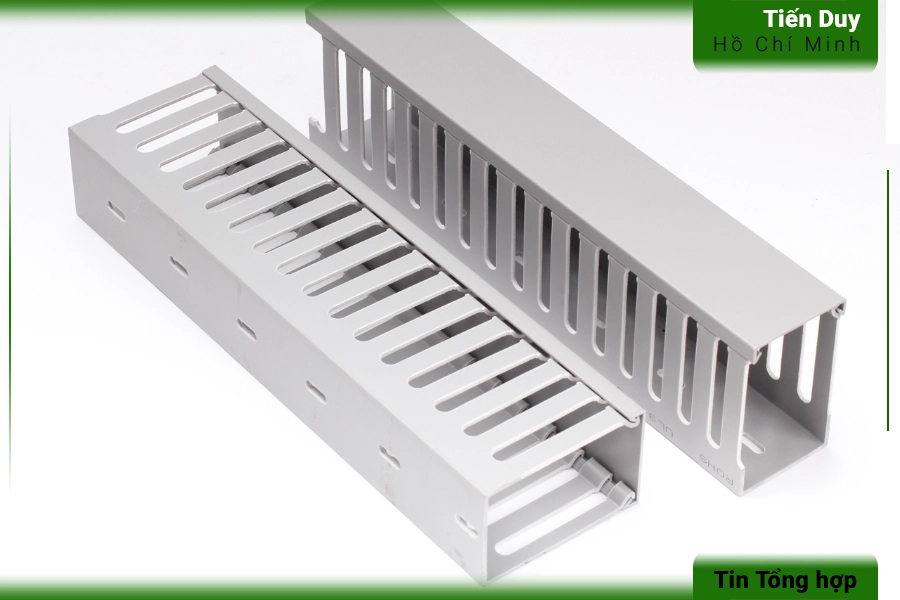

5. Những lưu ý khi chọn mua, thi công và bảo quản máng nhựa răng thưa

Để đảm bảo hệ thống cáp động lực vận hành an toàn và bền bỉ, quá trình lựa chọn vật tư và thi công cần tuân thủ các nguyên tắc kỹ thuật. Dưới đây là một số lưu ý quan trọng giúp các kỹ sư cơ điện tối ưu hóa hiệu quả sử dụng sản phẩm.

5.1. Cách xác định kích thước máng dựa trên tổng tiết diện cáp

Khi tính toán vật tư, kỹ sư cần xác định chính xác tổng tiết diện của các sợi cáp (bao gồm cả lớp vỏ bọc cách điện) sẽ đi qua máng.

• Theo tiêu chuẩn thiết kế tủ điện, tổng diện tích mặt cắt ngang của cáp không được vượt quá 70% thể tích bên trong của máng nhựa.
• Khoảng trống 30% còn lại đóng vai trò cực kỳ quan trọng trong việc tạo không gian tản nhiệt và dự phòng cho các đợt nâng cấp phụ tải sau này.
• Đối với các tuyến cáp động lực sinh nhiệt cao, tỷ lệ lấp đầy nên được giảm xuống mức 50% để đảm bảo sự thông thoáng tối đa.
• Việc chọn đúng kích thước máng ngay từ đầu sẽ giúp tránh tình trạng nắp máng bị bung ra do áp lực từ các bó cáp quá chật.

5.2. Kỹ thuật luồn cáp an toàn và bảo quản vật tư tại công trình

Trong quá trình thi công luồn cáp, kỹ thuật viên cần thao tác nhẹ nhàng để tránh làm xước vỏ cáp khi cọ xát vào các cạnh của răng nhựa. Nếu cần tạo các ngã rẽ lớn cho bó cáp nguồn, người thợ nên sử dụng kìm cắt chuyên dụng để loại bỏ bớt một vài răng nhựa thay vì dùng tay bẻ trực tiếp. Việc cắt gọt đúng kỹ thuật giúp vết cắt phẳng mịn, không để lại các gờ sắc nhọn gây nguy hiểm cho lớp cách điện của dây dẫn. Sau khi hoàn thiện đấu nối, cần đậy nắp máng kín khít để ngăn chặn bụi bẩn và côn trùng xâm nhập vào hệ thống cáp. Việc tuân thủ quy trình thi công chuẩn sẽ giúp nâng cao tuổi thọ cho toàn bộ công trình.

Đối với vật tư chưa sử dụng đến, cần bảo quản máng trong môi trường khô ráo, có mái che và tránh tiếp xúc trực tiếp với ánh nắng mặt trời. Nhiệt độ cao và tia UV có thể làm giảm độ bền cơ học của nhựa PVC, khiến máng dễ bị giòn vỡ khi thi công. Việc tuân thủ các quy tắc bảo quản này giúp đảm bảo chất lượng vật tư luôn ở trạng thái tốt nhất trước khi đưa vào lắp ráp. Để có cái nhìn tổng quan hơn về các dòng sản phẩm đi dây và cách lựa chọn vật tư phù hợp cho từng dự án, quý khách có thể tham khảo thêm bài viết tổng hợp dưới đây.

>>> Xem thêm: Phân loại máng nhựa tủ điện Chaer và ứng dụng từng loại
