Máng nhựa răng dày (Dense Tooth Wiring Duct) là giải pháp quản lý cáp tối ưu cho các tủ điều khiển PLC và hệ thống tự động hóa. Với thiết kế khoảng cách khe hở hẹp (Q=4mm) và chiều rộng răng cố định (P=6mm), sản phẩm giúp cố định chắc chắn các loại dây tín hiệu tiết diện nhỏ. Việc ứng dụng đúng các kích thước máng nhựa tủ điện Chaer không chỉ đảm bảo tiêu chuẩn kỹ thuật, an toàn tản nhiệt mà còn nâng cao tính thẩm mỹ cho toàn bộ hệ thống cơ điện công nghiệp.

1. Giới thiệu tổng quan về máng nhựa răng dày

Trong các hệ thống tủ điện công nghiệp, việc lựa chọn đúng loại vật tư đi dây đóng vai trò rất quan trọng. Dòng sản phẩm máng nhựa răng dày hiện đang là giải pháp được nhiều kỹ sư cơ điện ưu tiên sử dụng.

1.1. Khái niệm máng nhựa răng dày (Dense Tooth Wiring Duct) là gì?

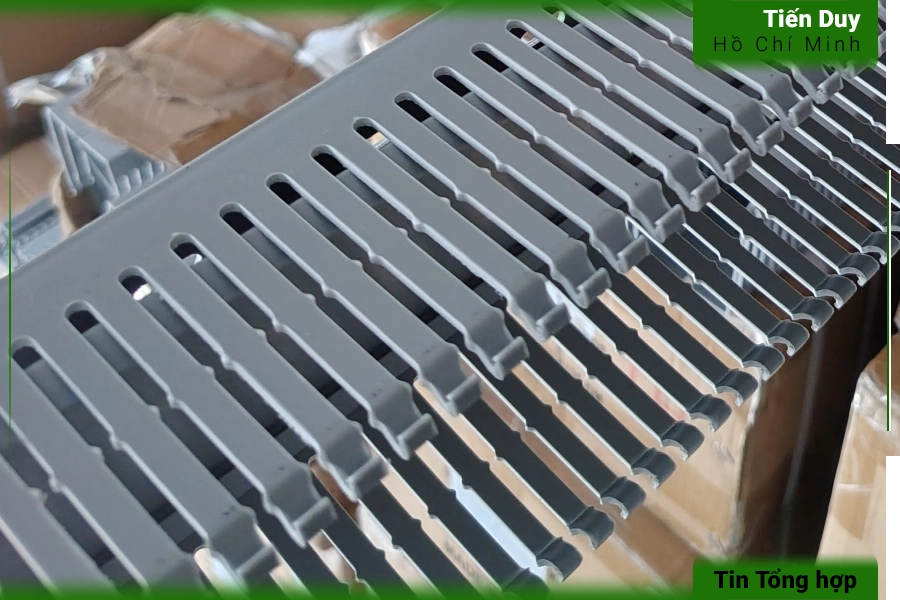

Máng nhựa răng dày, hay còn gọi là Dense Tooth Wiring Duct, là một loại phụ kiện chuyên dụng dùng để gom và bảo vệ các tuyến cáp bên trong tủ điện. Điểm khác biệt lớn nhất của sản phẩm này so với các loại thông thường nằm ở mật độ các khe thoát dây được bố trí sát nhau. Cấu trúc này giúp giữ chặt các sợi dây dẫn có tiết diện nhỏ, ngăn ngừa tình trạng xô lệch khi hệ thống chịu tác động rung lắc. Hiện nay, các dòng máng nhựa tủ điện Chaer thiết kế răng dày đang được ứng dụng rất phổ biến tại các nhà máy sản xuất. Sản phẩm mang lại sự gọn gàng và tính chuyên nghiệp cao cho các bảng mạch điều khiển phức tạp.

1.2. Vai trò của sản phẩm trong hệ thống tủ điện

Vai trò chính của máng nhựa răng dày là tạo ra một đường dẫn an toàn, cách ly các bó cáp với những linh kiện mang điện khác. Khi sử dụng vật tư này, kỹ sư có thể dễ dàng phân luồng dây tín hiệu và dây động lực để tránh hiện tượng nhiễu điện từ trường. Bên cạnh đó, sản phẩm còn hỗ trợ quá trình tản nhiệt tự nhiên cho dây dẫn nhờ các khe hở dọc theo thân máng. Việc bố trí máng đi dây hợp lý sẽ giúp công tác bảo trì, dò tuyến cáp và thay thế thiết bị sau này diễn ra nhanh chóng hơn.

2. Đặc điểm cấu tạo nổi bật của máng nhựa răng dày

Để đáp ứng các tiêu chuẩn kỹ thuật khắt khe, dòng sản phẩm này được nhà sản xuất thiết kế với những thông số đặc thù. Dưới đây là những đặc điểm máng nhựa răng dày cơ bản mà người dùng cần nắm rõ.

2.1. Thiết kế khoảng cách khe hở hẹp (Thông số Q và P)

Dựa trên catalogue kỹ thuật, khoảng cách giữa các khe hở (ký hiệu là Q) của dòng máng này luôn được cố định ở mức 4mm. Đồng thời, chiều rộng của từng chiếc răng nhựa (ký hiệu là P) cũng được duy trì đồng nhất ở mức 6mm trên tất cả các mã hàng. Tỷ lệ Q và P này được tính toán kỹ lưỡng để vừa giữ chắc các sợi dây đơn, vừa cho phép người thi công bẻ gãy răng dễ dàng khi cần tạo ngã rẽ. Sự đồng đều về kích thước răng giúp các bó cáp tín hiệu được phân bổ đều đặn, không bị dồn ứ tại một điểm.

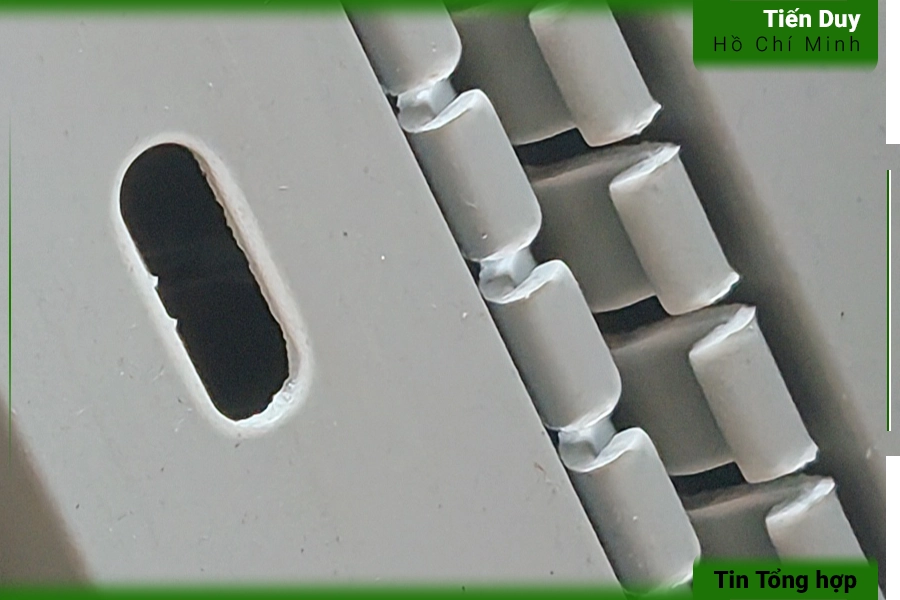

2.2. Cấu tạo lỗ đột đáy (Bottom hole) tiêu chuẩn

Phần đáy của máng được gia công sẵn các lỗ đột hình hạt dưa chạy dọc theo chiều dài 2 mét.

• Thiết kế lỗ đột dạng một hàng (single-row hole) giúp kỹ sư dễ dàng căn chỉnh vị trí bắt vít lên tấm panel.
• Khoảng cách giữa các tâm lỗ được bố trí đều đặn, đảm bảo lực siết được phân tán đều dọc theo thân máng.
• Cấu tạo này giúp tiết kiệm đáng kể thời gian khoan mồi thủ công trong quá trình lắp ráp tủ điện hàng loạt.
• Kích thước lỗ đột tương thích với hầu hết các loại ốc vít tiêu chuẩn dùng trong ngành cơ điện hiện nay.

2.3. Chất liệu nhựa PVC chống cháy và chịu lực

Toàn bộ thân máng được đùn ép từ hạt nhựa PVC chất lượng cao (High-quality PVC) mang màu xám công nghiệp đặc trưng. Chất liệu này cung cấp khả năng cách điện an toàn, ngăn chặn nguy cơ rò rỉ dòng điện từ cáp ra vỏ tủ. Hơn nữa, nhựa PVC còn có đặc tính chống cháy lan, tự dập tắt lửa khi có sự cố chập cháy xảy ra bên trong hệ thống. Độ dẻo dai của vật liệu cũng giúp thành máng chịu được lực ép từ các bó cáp lớn mà không bị nứt vỡ hay biến dạng theo thời gian.

3. Phân loại máng nhựa răng dày theo kích thước

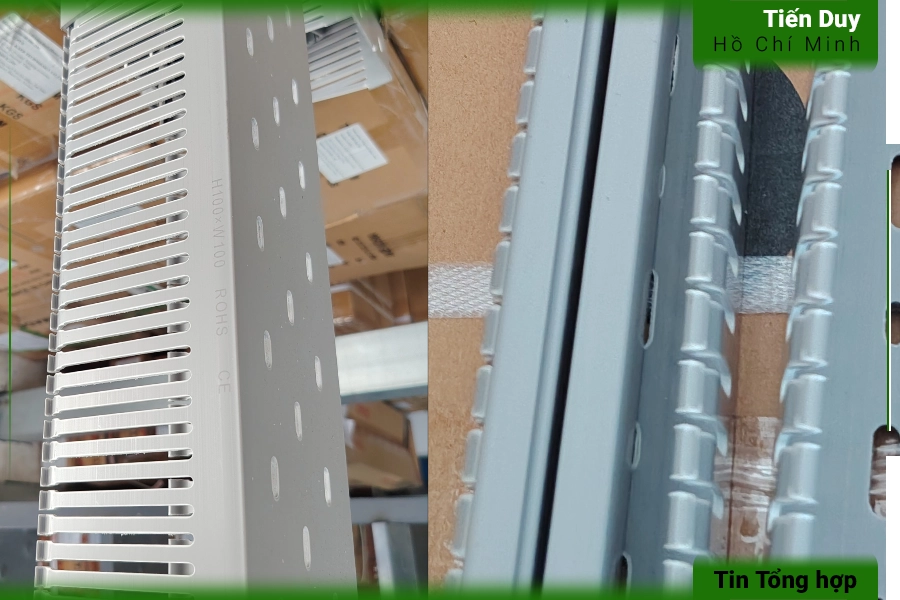

Tương tự như các dòng vật tư khác, máng nhựa răng dày được sản xuất với nhiều dải kích thước khác nhau. Việc phân loại này dựa trên chiều cao và chiều rộng của máng để phù hợp với từng không gian lắp đặt.

3.1. Nhóm kích thước chiều cao thấp (20mm – 35mm)

Nhóm máng có chiều cao từ 20mm đến 35mm thường bao gồm các mã như 25×25, 40×25, 40×40. Đây là những kích thước nhỏ gọn nhất, chuyên dùng để đi dây tại các vị trí chật hẹp như mặt sau cánh cửa tủ hoặc hộp nút nhấn. Thành máng thấp giúp người thợ dễ dàng luồn các sợi dây điều khiển mà không bị vướng tay vào các linh kiện lân cận. Dù có kích thước nhỏ, cấu trúc răng dày vẫn đảm bảo giữ chặt từng sợi cáp đơn lẻ.

3.2. Nhóm kích thước chiều cao trung bình (40mm – 55mm)

Dải kích thước từ 40mm đến 55mm là nhóm sản phẩm được tiêu thụ mạnh nhất trong các xưởng cơ điện. Các mã hàng tiêu biểu như 40×40, 45×45 hay 50×50 cung cấp không gian chứa cáp vừa vặn cho các dãy rơ le và terminal block. Khi sử dụng máng nhựa tủ điện Chaer ở dải kích thước này, kỹ sư có thể dễ dàng đậy nắp máng kín khít sau khi hoàn thiện việc đấu nối. Chiều cao trung bình giúp máng nằm ngang bằng với mặt thiết bị, tạo nên một tổng thể tủ điện trực quan và thẩm mỹ.

Khả năng chịu tải của nhóm máng trung bình cũng được đánh giá cao nhờ độ dày thành nhựa đạt chuẩn công nghiệp. Các rãnh thoát dây có độ đàn hồi tốt, cho phép kỹ thuật viên thao tác bẻ gập nhiều lần trong quá trình bảo trì mà không làm hỏng kết cấu. Việc dự trữ sẵn các kích thước phổ thông này giúp các đơn vị thi công chủ động hơn trong việc triển khai dự án. Đây là giải pháp cân bằng hoàn chỉnh giữa chi phí vật tư và hiệu quả quản lý cáp.

3.3. Nhóm kích thước chiều cao lớn (60mm – 80mm)

Khi mật độ dây tín hiệu tăng cao, các loại máng có chiều cao từ 60mm đến 80mm (như 60×40, 60×60, 80×60) sẽ được sử dụng. Thể tích bên trong máng rất rộng rãi, cho phép gom hàng trăm sợi dây điều khiển từ các module PLC về cụm đấu nối trung tâm. Thành máng cao giúp che khuất hoàn toàn các bó cáp phức tạp, mang lại vẻ ngoài gọn gàng cho hệ thống. Phần đáy máng của nhóm này thường được gia cố dày hơn để chịu được trọng lượng tổng hợp của lượng lớn dây dẫn.

3.4. Nhóm kích thước siêu lớn (100mm)

Nhóm máng siêu lớn với chiều cao 100mm (như 100×60, 100×80, 100×100) là giải pháp đặc trị cho các tủ điều khiển trung tâm quy mô lớn. Sức chứa khổng lồ của máng cho phép gom toàn bộ tuyến cáp tín hiệu chính của một dây chuyền sản xuất vào chung một đường dẫn. Do kích thước lớn, việc thi công đòi hỏi kỹ sư phải tính toán kỹ khoảng cách bắt vít để máng bám chắc vào tấm panel. Mặc dù có kích thước đồ sộ, thông số khe hở Q=4mm và P=6mm vẫn được giữ nguyên để đảm bảo tính năng giữ dây đặc trưng.

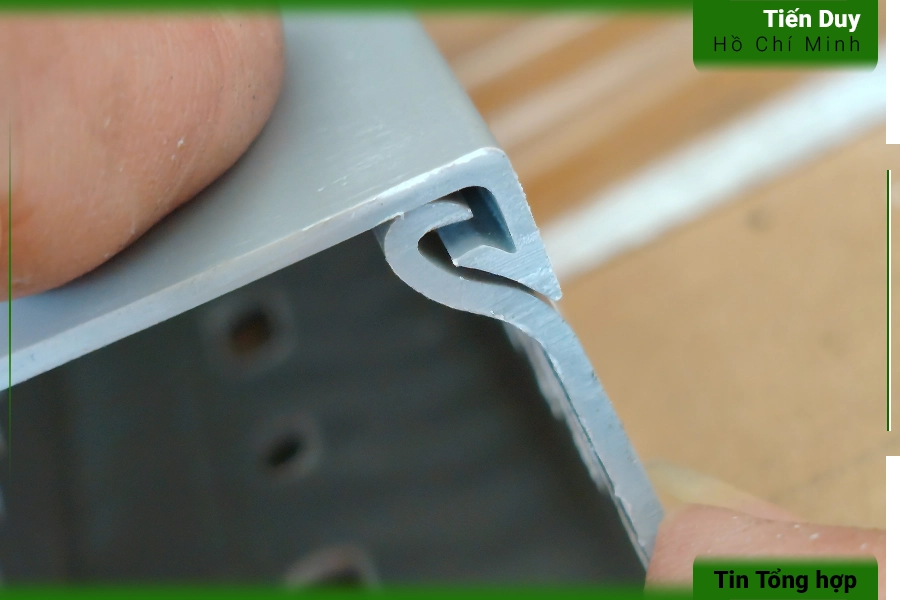

4. Ứng dụng thực tế của máng nhựa răng dày trong công nghiệp

Trong lĩnh vực tự động hóa, ứng dụng máng nhựa răng dày phổ biến nhất là tại các tủ điều khiển PLC và tủ điện nhẹ. Các hệ thống này sử dụng hàng loạt dây tín hiệu có tiết diện rất nhỏ, thường dao động từ 0.5mm² đến 1.5mm². Khoảng cách khe hở 4mm của máng vừa vặn để luồn từng sợi dây đơn ra các chân I/O của bộ lập trình mà không làm dây bị lỏng lẻo. Việc giữ cố định dây tín hiệu giúp hạn chế tối đa nguy cơ đứt gãy ngầm do rung chấn từ máy móc truyền sang vỏ tủ.

Bên cạnh tủ PLC, sản phẩm này còn được lắp đặt rộng rãi trong các tủ điện phân phối chiếu sáng hoặc tủ báo cháy trung tâm. Mật độ thiết bị đóng cắt và rơ le tại các tủ này tương đối dày đặc, đòi hỏi rãnh thoát dây phải xuất hiện liên tục. Kỹ sư có thể dễ dàng luồn dây qua các khe hở liền kề nhau để kết nối với từng tép aptomat hoặc cầu đấu. Thiết kế tối ưu của máng giúp sơ đồ đi dây trở nên trực quan, hỗ trợ đắc lực cho công tác dò tuyến cáp khi cần khắc phục sự cố chập mạch.

Trong các dự án cơ điện phức tạp, máng răng dày thường được kết hợp song song với các loại máng răng thưa để phân tách luồng cáp. Cụ thể, máng răng dày sẽ đảm nhận nhiệm vụ quản lý toàn bộ dây điều khiển, trong khi máng răng thưa chứa cáp động lực. Việc phân ly rõ ràng này giúp ngăn ngừa hiện tượng nhiễu điện từ trường, đảm bảo tín hiệu truyền tải từ cảm biến về PLC luôn chính xác. Đây là tiêu chuẩn thi công bắt buộc tại nhiều nhà máy yêu cầu mức độ tự động hóa và độ tin cậy cao.

5. Lưu ý khi mua, sử dụng và bảo quản máng nhựa răng dày

Để hệ thống tủ điện vận hành ổn định, việc chọn mua và thi công vật tư cần tuân thủ các nguyên tắc kỹ thuật nhất định. Dưới đây là một số lưu ý quan trọng giúp tối ưu hóa hiệu quả sử dụng sản phẩm.

5.1. Tiêu chí kỹ thuật khi chọn mua vật tư

Khi tìm mua vật tư, kỹ sư cần đánh giá kỹ lưỡng các thông số để đảm bảo chất lượng công trình.

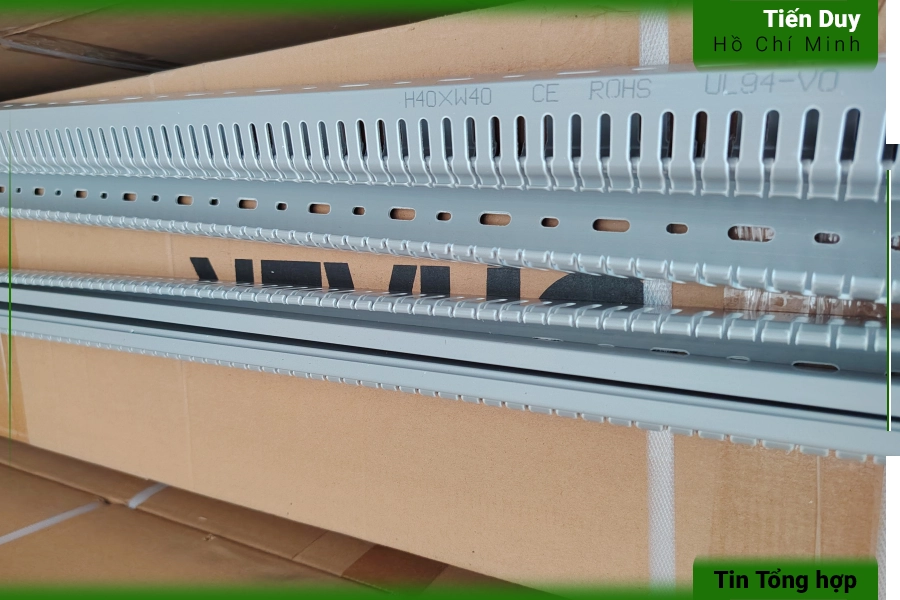

• Kiểm tra độ dẻo của răng nhựa bằng cách bẻ cong thử, răng tốt sẽ không bị gãy giòn ở phần chân đế.
• Xác nhận kích thước chiều cao và chiều rộng thực tế có đúng với thông số ghi trên catalogue hay không.
• Ưu tiên chọn các thương hiệu có đầy đủ chứng nhận CO, CQ để đảm bảo tiêu chuẩn chống cháy an toàn.
• Tính toán trước số lượng cáp cần luồn để chọn kích thước máng phù hợp, tránh tình trạng quá tải không gian chứa.

5.2. Hướng dẫn thi công và bảo quản đúng cách

Trong quá trình thi công, kỹ thuật viên cần sử dụng kìm cắt chuyên dụng để loại bỏ các răng nhựa khi cần tạo ngã rẽ lớn. Việc dùng tay bẻ trực tiếp có thể làm nứt mẻ phần đáy máng, gây mất thẩm mỹ và giảm độ cứng cáp của khung xương. Khi luồn dây, cần tuân thủ tỷ lệ lấp đầy tối đa 70% thể tích máng để chừa không gian cho không khí lưu thông tản nhiệt. Đối với vật tư chưa sử dụng, cần bảo quản máng trong môi trường khô ráo, tránh tiếp xúc trực tiếp với ánh nắng mặt trời để nhựa không bị lão hóa. Nếu quý khách muốn tìm hiểu thêm về các tiêu chí phân loại chi tiết của dòng sản phẩm này, hãy tham khảo bài viết chuyên sâu dưới đây.
