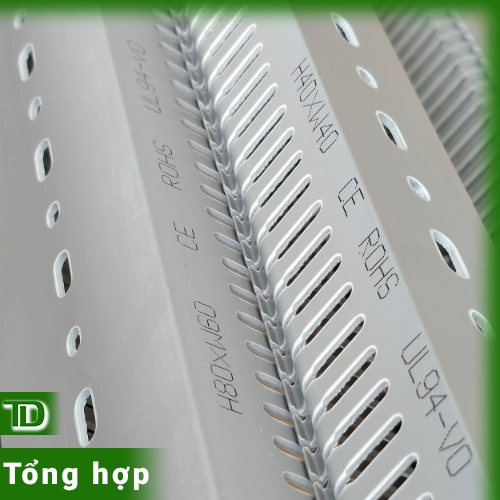

Máng nhựa tủ điện Chaer là vật tư quan trọng trong các xưởng lắp ráp tủ bảng điện công nghiệp. Với thiết kế đa dạng từ máng răng dày (Dense Tooth) tối ưu cho dây tín hiệu PLC đến máng răng thưa cho cáp động lực, sản phẩm đáp ứng các tiêu chuẩn khắt khe về quản lý cáp. Việc phân loại máng nhựa tủ điện chính xác giúp các kỹ sư cơ điện dễ dàng lựa chọn kích thước phù hợp, đảm bảo tính thẩm mỹ, an toàn tản nhiệt và thuận tiện cho quá trình bảo trì hệ thống điện.

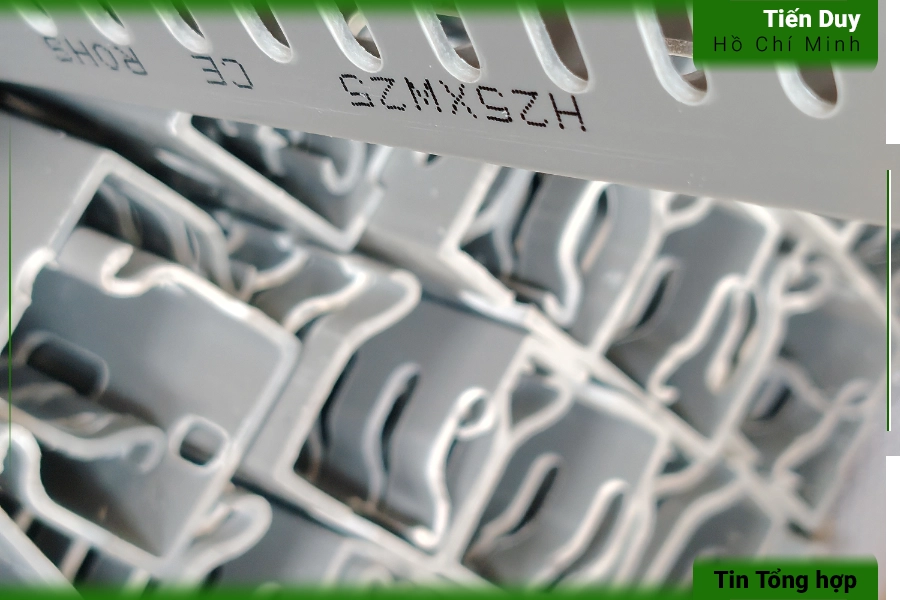

1. Thông tin về nhóm sản phẩm máng nhựa tủ điện Chaer

Việc nắm rõ các tiêu chí phân loại máng nhựa tủ điện Chaer sẽ giúp kỹ sư thiết kế lựa chọn đúng vật tư cho từng dự án. Sản phẩm này đóng vai trò gom cáp và bảo vệ dây dẫn bên trong các hệ thống điều khiển công nghiệp.

1.1. Giới thiệu chung về máng nhựa Chaer

Trong các xưởng lắp ráp cơ điện, máng nhựa tủ điện Chaer được đánh giá cao nhờ chất liệu nhựa PVC chất lượng cao chống cháy. Thiết kế của máng tập trung vào khả năng chịu lực tốt và độ bền cơ học cao khi lắp đặt thực tế. Bề mặt máng nhẵn mịn giúp hạn chế tình trạng trầy xước vỏ cáp điện trong quá trình thi công luồn dây. Các kỹ sư thường ưu tiên sử dụng thương hiệu này để đảm bảo tính thẩm mỹ và độ an toàn cho toàn bộ hệ thống mạch điện. Đây cũng là một trong những dòng vật tư chủ lực được phân phối chính hãng tại hệ thống kho hàng của Tiến Duy.

1.2. Đặc điểm nhận diện và quy cách tiêu chuẩn

Dựa trên thông số từ nhà sản xuất, dòng sản phẩm này sở hữu các đặc điểm kỹ thuật tiêu chuẩn phục vụ cho việc phân loại máng nhựa tủ điện trên thị trường.

• Chiều dài tiêu chuẩn của mỗi cây máng là 2 mét, tuy nhiên khách hàng có thể yêu cầu cắt theo kích thước tùy chỉnh.
• Màu sắc mặc định của sản phẩm là màu xám công nghiệp (Grey), phù hợp với hầu hết các tấm panel lắp ráp hiện nay.
• Đáy máng được thiết kế dập lỗ sẵn dạng một hàng (single-row hole) giúp tiết kiệm thời gian khoan bắt vít cố định.
• Chất liệu PVC cao cấp (High-quality PVC) mang lại khả năng cách điện an toàn và chịu được nhiệt độ tỏa ra từ thiết bị.

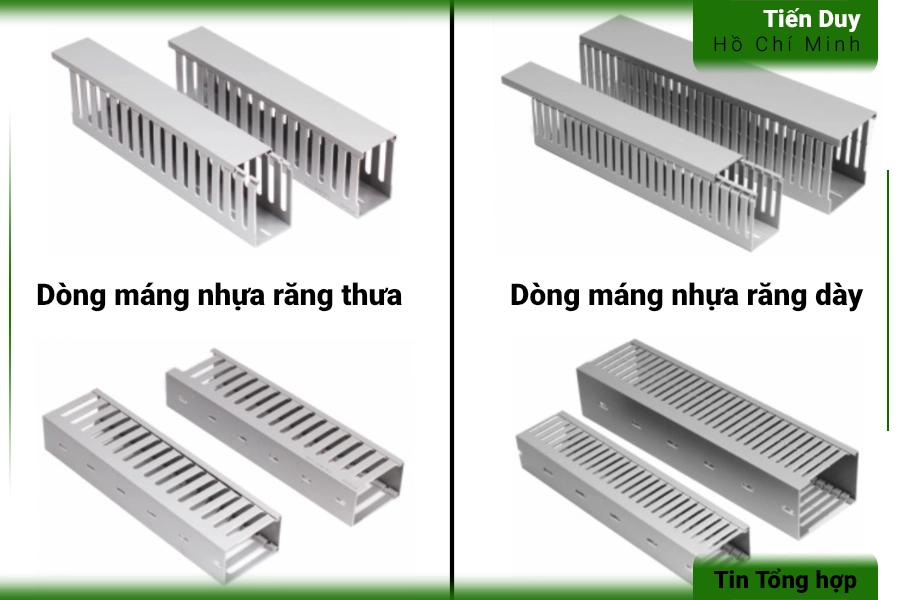

2. Phân loại máng nhựa tủ điện theo cấu tạo rãnh thoát dây

Tiêu chí cơ bản nhất để phân loại máng nhựa tủ điện chính là dựa vào khoảng cách và kích thước của các rãnh thoát dây. Cấu tạo này quyết định trực tiếp đến khả năng luồn cáp tại các vị trí đấu nối thiết bị.

2.1. Dòng máng nhựa răng dày (Dense Tooth Wiring Duct)

Dòng máng răng dày được thiết kế với mật độ các khe thoát dây nằm sát nhau nhằm tối ưu hóa việc quản lý các sợi cáp nhỏ. Theo thông số kỹ thuật, khoảng cách khe hở (Q) luôn được cố định ở mức 4mm trên toàn bộ các mã hàng. Đồng thời, chiều rộng của phần răng nhựa (P) cũng được duy trì đồng nhất ở mức 6mm. Sự đồng đều này giúp các sợi dây tín hiệu không bị xô lệch hoặc rơi ra ngoài khi tủ điện chịu độ rung lắc trong quá trình vận hành. Các kỹ sư thường dựa vào thông số Q và P này để nhận diện nhanh chóng dòng sản phẩm răng dày.

Việc thiết kế răng dày đặc biệt hữu ích khi mật độ thiết bị trên thanh ray DIN rất lớn và cần đấu nối liên tục. Người thi công có thể dễ dàng bẻ gãy các răng nhựa bằng dụng cụ chuyên dụng để tạo ra khoảng trống lớn hơn nếu cần thiết. Cấu trúc răng nhựa có độ dẻo dai nhất định, không bị nứt vỡ tận đáy khi chịu tác động lực bẻ ngang. Nhờ vậy, dòng máng này luôn đảm bảo được tính nguyên vẹn của khung xương chịu lực sau khi đã hoàn thiện việc đi dây.

2.2. Dòng máng nhựa răng thưa tiêu chuẩn

Khác với dòng răng dày, máng răng thưa có thông số khe hở (Q) và chiều rộng răng (P) biến thiên linh hoạt theo từng kích thước chiều cao. Cụ thể, thông số Q có thể dao động từ 4.5mm lên đến 10.0mm đối với các loại máng cỡ lớn. Tương tự, thông số P cũng tăng dần từ 5.1mm đến 14.5mm để đảm bảo độ cứng cáp cho thành máng khi chứa các loại cáp nặng. Cách phân loại máng nhựa tủ điện này giúp người dùng dễ dàng phân biệt và lựa chọn đúng loại máng cho các tiết diện dây dẫn khác nhau. Khe hở rộng tạo điều kiện thuận lợi để luồn các bó cáp to mà không gây cấn dập vỏ cách điện.

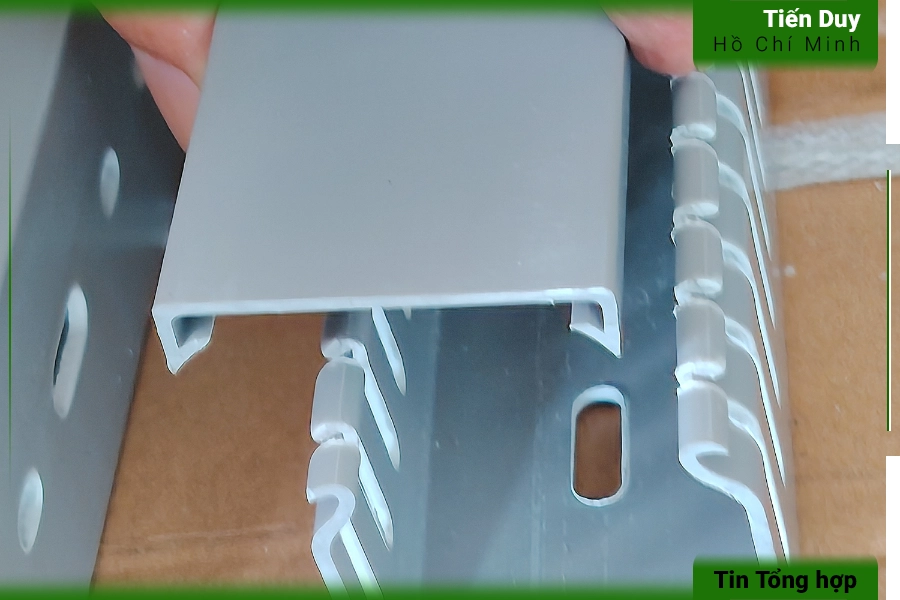

3. Ứng dụng của máng nhựa dựa trên thiết kế rãnh thoát dây

Mỗi thiết kế rãnh thoát dây đều mang lại những lợi thế riêng biệt khi triển khai ứng dụng máng nhựa tủ điện vào thực tế. Việc sử dụng đúng loại rãnh sẽ giúp tối ưu hóa không gian và đảm bảo tiêu chuẩn kỹ thuật.

3.1. Ứng dụng của máng răng dày trong tủ điều khiển

Trong các hệ thống tủ điều khiển tự động hóa, máng răng dày là lựa chọn tiêu chuẩn để quản lý dây tín hiệu PLC và rơ le trung gian. Các sợi dây điều khiển thường có tiết diện rất nhỏ, dao động từ 0.5mm² đến 1.5mm² nên cần các khe hở hẹp để giữ dây cố định. Khoảng cách khe 4mm của máng Dense Tooth vừa vặn để luồn từng sợi dây đơn ra các chân đấu nối của thiết bị. Điều này giúp sơ đồ đi dây trở nên gọn gàng, trực quan và dễ dàng dò tuyến cáp khi cần khắc phục sự cố. Các xưởng lắp ráp luôn ưu tiên loại máng này để nâng cao chất lượng thẩm mỹ cho tủ PLC.

Bên cạnh đó, máng răng dày còn được ứng dụng rộng rãi trong các tủ điện phân phối chiếu sáng hoặc tủ báo cháy. Mật độ thiết bị đóng cắt tại các tủ này tương đối dày đặc, đòi hỏi rãnh thoát dây phải xuất hiện liên tục dọc theo chiều dài máng. Việc bẻ răng linh hoạt giúp kỹ sư tạo ra các ngã rẽ cáp chính xác tại vị trí đặt cầu đấu (terminal block). Nhờ thiết kế tối ưu, sản phẩm giúp giảm thiểu tình trạng rối dây và hạn chế nhiễu tín hiệu giữa các mạch điều khiển liền kề.

3.2. Ứng dụng của máng răng thưa trong tủ động lực

Đối với các tủ phân phối điện chính (MSB) hoặc tủ điều khiển động cơ (MCC), máng răng thưa phát huy tối đa hiệu quả khi chứa cáp động lực. Các loại cáp nguồn thường có tiết diện lớn từ 6mm² trở lên, đi kèm với lớp vỏ bọc dày và cứng. Khe hở rộng từ 7.0mm đến 10.0mm cho phép kỹ sư luồn nguyên bó cáp hoặc các sợi cáp đơn cỡ lớn qua rãnh một cách dễ dàng. Ứng dụng máng nhựa tủ điện loại răng thưa giúp giảm thiểu ma sát, tránh làm xước vỏ cáp và đảm bảo bán kính uốn cong an toàn cho dây dẫn.

3.3. Sự kết hợp hai loại rãnh trong hệ thống tủ điện phức tạp

Trong các dự án cơ điện quy mô lớn, kỹ sư thường kết hợp cả hai loại máng nhựa để đáp ứng yêu cầu kỹ thuật khắt khe.

• Máng răng thưa được bố trí ở các khoang cấp nguồn chính để dẫn cáp động lực từ aptomat tổng đến các nhánh phụ.
• Máng răng dày được lắp đặt tại khoang điều khiển để quản lý toàn bộ dây tín hiệu kết nối với màn hình HMI và PLC.
• Việc phân tách rõ ràng hai loại máng dựa trên các tiêu chí phân loại máng nhựa tủ điện giúp ngăn ngừa hiện tượng nhiễu điện từ trường.
• Sự kết hợp này mang lại một hệ thống tủ điện chuyên nghiệp, dễ dàng bảo trì và mở rộng công suất trong tương lai.

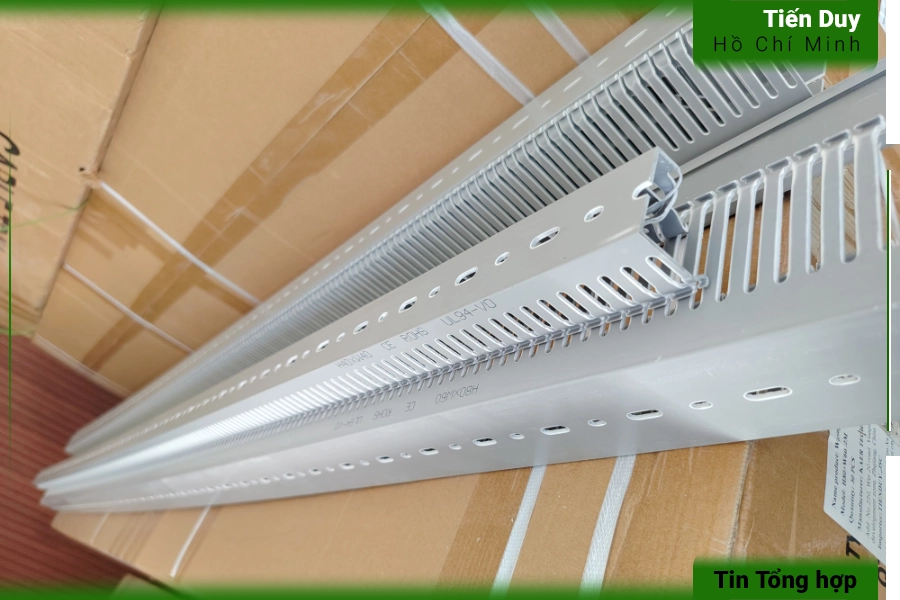

4. Các nhóm phân loại máng nhựa tủ điện theo kích thước chiều cao

Dựa trên catalogue kỹ thuật, các loại máng nhựa tủ điện được chia thành nhiều nhóm kích thước khác nhau để phù hợp với độ sâu của thiết bị. Chiều cao của máng dao động từ 20mm đến 100mm, đáp ứng đa dạng nhu cầu lắp ráp.

4.1. Nhóm máng nhựa chiều cao thấp (20mm – 35mm)

Nhóm máng có chiều cao từ 20mm đến 35mm thường đi kèm với các chiều rộng tương ứng như 15mm, 20mm, 25mm hoặc 30mm. Đây là các kích thước nhỏ gọn nhất trong bảng thông số, được thiết kế riêng cho những không gian lắp đặt hạn hẹp. Thành máng thấp giúp người thi công dễ dàng thao tác luồn dây mà không bị vướng víu bởi các thiết bị xung quanh. Kích thước này đặc biệt phù hợp với các loại vỏ tủ điện có chiều sâu nông hoặc các hộp nút nhấn điều khiển cục bộ.

4.2. Nhóm máng nhựa chiều cao trung bình (40mm – 55mm)

Dải kích thước từ 40mm đến 55mm được xem là tiêu chuẩn phổ biến nhất trong việc phân loại máng nhựa tủ điện công nghiệp. Các mã hàng tiêu biểu trong nhóm này bao gồm 40×40, 50×50, 45×45, mang lại không gian chứa cáp vừa đủ cho hầu hết các ứng dụng cơ bản. Chiều cao trung bình giúp máng nằm ngang bằng hoặc thấp hơn một chút so với mặt khởi động từ, tạo nên sự đồng bộ về mặt thẩm mỹ. Khi sử dụng máng nhựa tủ điện Chaer ở dải kích thước này, kỹ sư có thể dễ dàng đậy nắp máng mà không lo cáp bị chèn ép.

Khả năng chịu tải của nhóm máng trung bình cũng được tối ưu hóa nhờ độ dày thành nhựa đạt chuẩn. Các rãnh thoát dây ở chiều cao này có độ đàn hồi tốt, cho phép bẻ gập nhiều lần mà không làm suy giảm kết cấu tổng thể. Đây là lựa chọn an toàn và tiết kiệm chi phí nhất cho các xưởng sản xuất tủ điện hàng loạt. Việc dự trữ sẵn các kích thước 40×40 hoặc 50×50 giúp đẩy nhanh tiến độ thi công cho các dự án thông thường.

4.3. Nhóm máng nhựa chiều cao lớn (60mm – 80mm)

Khi số lượng dây dẫn tăng lên đáng kể, các loại máng nhựa tủ điện có chiều cao từ 60mm đến 80mm sẽ được ưu tiên sử dụng.

• Kích thước phổ biến của nhóm này bao gồm 60×40, 60×60, 80×40 và 80×60, cung cấp thể tích chứa cáp cực kỳ rộng rãi.
• Thành máng cao giúp che khuất hoàn toàn các bó cáp lớn, mang lại vẻ ngoài gọn gàng cho những tủ điện có mật độ đi dây dày đặc.
• Sản phẩm được gia cố thêm độ dày ở phần đáy để chịu được trọng lượng của các bó cáp động lực mà không bị võng.
• Nhóm kích thước này thường được lắp đặt ở các trục đi dây chính dọc theo hai bên hông của vỏ tủ điện công nghiệp.

4.4. Nhóm máng nhựa siêu lớn (100mm)

Nhóm máng siêu lớn với chiều cao 100mm là giải pháp chuyên dụng cho các hệ thống tủ phân phối điện quy mô lớn. Các mã hàng như 100×50, 100×60, 100×80 và 100×100 sở hữu sức chứa khổng lồ, cho phép gom toàn bộ cáp nguồn của một phân xưởng vào chung một tuyến. Do kích thước lớn, phần răng nhựa của máng được thiết kế to bản hơn để đảm bảo độ cứng vững khi giữ các sợi cáp nặng. Việc thi công nhóm máng này đòi hỏi kỹ thuật viên phải tính toán kỹ lưỡng vị trí bắt vít để phân bổ đều tải trọng lên tấm panel.

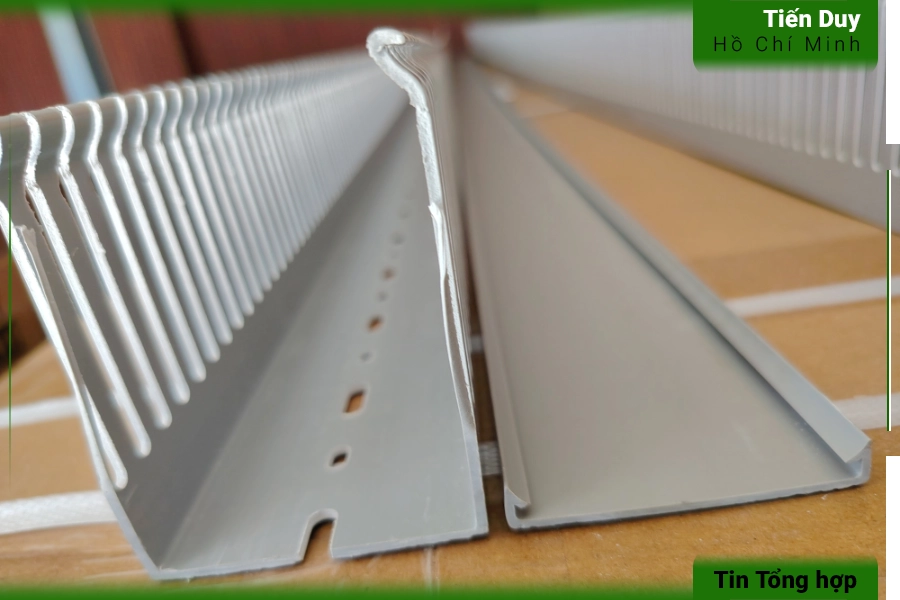

5. Ứng dụng của máng nhựa theo từng nhóm kích thước

Việc phân loại máng nhựa tủ điện theo kích thước không chỉ mang ý nghĩa về mặt thông số mà còn quyết định trực tiếp đến vị trí ứng dụng. Chọn đúng kích thước giúp tối ưu hóa không gian và đảm bảo an toàn vận hành.

5.1. Ứng dụng của nhóm máng kích thước thấp

Nhóm máng có chiều cao từ 20mm đến 35mm thường được ứng dụng để đi dây trên cánh cửa tủ điện. Tại vị trí này, không gian giữa mặt cửa và các thiết bị bên trong rất hẹp, đòi hỏi vật tư phải có độ mỏng tối đa. Máng kích thước thấp giúp gom gọn các dây nối từ nút nhấn, đèn báo, công tắc chuyển mạch về cụm cầu đấu trung gian. Sản phẩm Máng nhựa Tiến Duy phân phối luôn đảm bảo độ bám dính tốt khi kết hợp với băng keo hai mặt để dán trực tiếp lên cánh tủ. Ứng dụng này giúp cánh cửa đóng mở linh hoạt mà không làm cấn đứt dây tín hiệu.

5.2. Ứng dụng của nhóm máng kích thước trung bình

Các kích thước từ 40mm đến 55mm là lựa chọn hoàn hảo cho các hàng kẹp terminal block hoặc dãy rơ le trung gian. Trong các tủ điều khiển máy móc, máng trung bình được đặt xen kẽ giữa các thanh ray DIN để tạo thành các luồng đi dây ngang và dọc. Chiều cao này vừa đủ để chứa các bó dây điều khiển mà không che khuất nhãn mác in trên mặt thiết bị. Kỹ sư có thể dễ dàng dùng tay gạt các sợi dây sang hai bên rãnh để kiểm tra trạng thái hoạt động của linh kiện. Đây là ứng dụng phổ biến nhất trong hầu hết các bản vẽ thiết kế cơ điện hiện nay.

5.3. Ứng dụng của nhóm máng kích thước lớn

Đối với các tủ biến tần (Inverter) hoặc tủ khởi động mềm, máng nhựa kích thước 60mm đến 80mm được ứng dụng để làm trục cáp chính. Các thiết bị này thường yêu cầu sử dụng cáp động lực tiết diện lớn và sinh ra nhiều nhiệt trong quá trình hoạt động. Máng kích thước lớn tạo ra không gian rỗng bên trong, hỗ trợ luân chuyển không khí và tản nhiệt hiệu quả cho bó cáp. Ứng dụng máng nhựa tủ điện cỡ lớn giúp ngăn ngừa tình trạng quá nhiệt cục bộ, bảo vệ lớp vỏ cách điện không bị lão hóa sớm.

5.4. Ứng dụng của nhóm máng siêu lớn

Máng nhựa cao 100mm chủ yếu được ứng dụng trong các trạm biến áp hoặc tủ điện tổng hạ thế của tòa nhà. Tại đây, số lượng cáp nguồn đi từ máy biến áp xuống các aptomat nhánh là cực kỳ lớn và nặng. Máng siêu lớn đóng vai trò như một đường hầm bảo vệ toàn diện, giữ cho các tuyến cáp không bị võng hoặc xệ xuống theo thời gian. Việc ứng dụng kích thước này giúp hệ thống tủ điện tổng đạt được tiêu chuẩn thẩm mỹ công nghiệp cao nhất, đồng thời thuận tiện cho việc nâng cấp phụ tải sau này.

5.5. Nguyên tắc tính toán tỷ lệ lấp đầy khi ứng dụng máng nhựa

Để đảm bảo an toàn kỹ thuật khi ứng dụng các loại máng nhựa tủ điện, kỹ sư cần tuân thủ nghiêm ngặt nguyên tắc về tỷ lệ lấp đầy.

• Tổng tiết diện của các sợi cáp (bao gồm cả vỏ bọc) không được vượt quá 70% diện tích mặt cắt ngang bên trong máng.
• Khoảng trống 30% còn lại đóng vai trò quan trọng trong việc tản nhiệt và tạo không gian dự phòng cho các sửa chữa phát sinh.
• Đối với cáp động lực sinh nhiệt cao, tỷ lệ lấp đầy nên được giảm xuống mức 50% để đảm bảo thông thoáng tối đa.
• Việc tính toán chính xác tỷ lệ này giúp tránh tình trạng nắp máng bị bung ra do áp lực từ các bó cáp quá chật.
