6 vấn đề thường gặp ở cầu đấu điện trong quá trình vận hành thực tế tại các nhà máy công nghiệp. Các sự cố bao gồm: tình trạng kết nối lỏng lẻo gây tuột dây do rung động cơ học; hiện tượng quá nhiệt cục bộ tại điểm nối; lỗi đấu nối sai sơ đồ kỹ thuật dẫn đến chập mạch; tình trạng quá tải dòng điện làm phá hủy linh kiện; quá trình oxy hóa và ăn mòn bề mặt tiếp xúc trong môi trường hóa chất; và cuối cùng là các hư hỏng cơ học làm nứt vỡ vỏ bọc cách điện. Đối với mỗi vấn đề, nội dung sẽ làm rõ mức độ ảnh hưởng đến hệ thống truyền tải và cung cấp cách xử lý sự cố cầu đấu chuẩn xác, từ việc sử dụng dụng cụ siết lực, thay thế linh kiện đúng thông số cho đến các biện pháp phòng ngừa dài hạn.

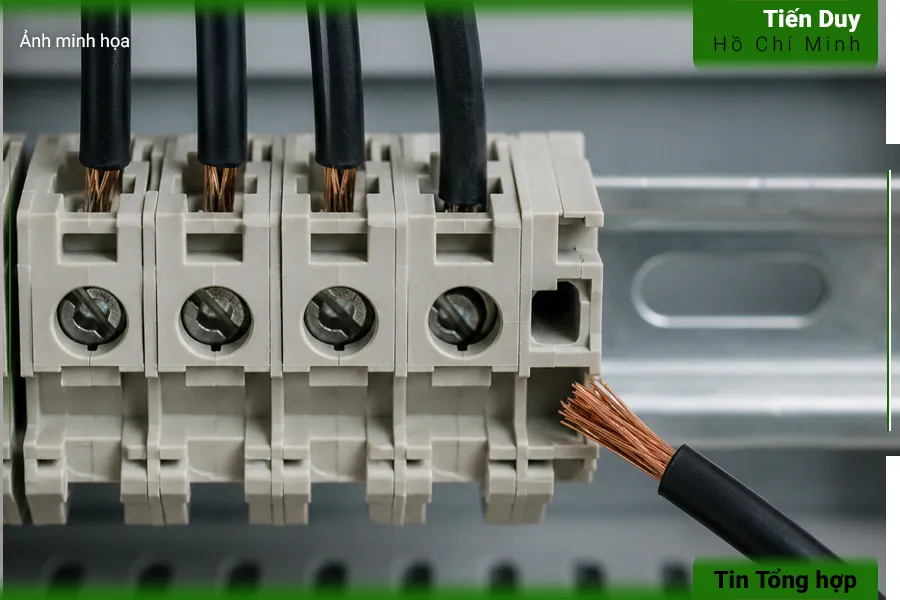

1. Vấn đề kết nối lỏng và tuột dây dẫn

Tình trạng suy giảm lực ép cơ học tại các điểm nối là một lỗi rất phổ biến trong các tủ điện công nghiệp. Vấn đề này thường xuất phát từ các yếu tố vật lý tác động liên tục lên hệ thống trong thời gian dài.

1.1. Nguyên nhân gây lỏng lẻo cơ khí

Nguyên nhân hàng đầu dẫn đến tình trạng nới lỏng ốc siết là lực rung động cơ học truyền từ máy móc sang vỏ tủ điều khiển. Ví dụ tại các phân xưởng dập kim loại, lực chấn động mạnh từ máy ép tạo ra tần số rung liên tục tác động lên toàn bộ hệ thống cáp điện. Lực rung này làm cho các chi tiết ren bên trong ngàm kẹp dần bị trượt khỏi vị trí khóa ban đầu. Bên cạnh đó, sự co giãn nhiệt không đồng đều giữa lõi đồng và ốc thép qua nhiều chu kỳ vận hành cũng phá vỡ cấu trúc liên kết chặt chẽ. Nếu thiết bị không được trang bị vòng đệm hãm chống rung, dây dẫn sẽ dần bị lỏng và tuột khỏi vị trí.

1.2. Ảnh hưởng đến tính liên tục của mạch điện

Khi ốc siết bị lỏng, diện tích tiếp xúc thực tế giữa lõi cáp và ngàm kim loại bị thu hẹp đáng kể. Sự thu hẹp này tạo ra một rào cản vật lý làm tăng điện trở tại điểm nối, cản trở dòng electron di chuyển qua mạch. Đối với các mạch tín hiệu cảm biến, điện trở tăng cao gây sụt áp và làm sai lệch dữ liệu gửi về bộ vi xử lý trung tâm. Trong các mạch động lực, khe hở không khí sinh ra từ việc lỏng ốc có thể dẫn đến hiện tượng phóng hồ quang điện nguy hiểm. Tia lửa điện sinh ra mang theo nhiệt lượng lớn, có nguy cơ làm bốc cháy lớp vỏ nhựa cách điện xung quanh.

1.3. Cách xử lý bằng dụng cụ siết lực chuẩn

Để khắc phục triệt để tình trạng này, kỹ thuật viên cần thực hiện lại thao tác đấu nối theo đúng quy chuẩn cơ khí. Việc sử dụng các dụng cụ cầm tay thông thường dựa vào cảm giác của người thợ thường không đảm bảo độ đồng đều về lực ép. Các nhà máy nên trang bị tua vít lực chuyên dụng để kiểm soát chính xác giá trị mô men xoắn theo khuyến cáo của nhà sản xuất. Các bước xử lý điểm nối bị lỏng được thực hiện theo trình tự sau:

• Ngắt nguồn điện và tháo rời dây dẫn ra khỏi ngàm kẹp để kiểm tra tình trạng lõi đồng.
• Cắt bỏ phần dây bị dập nát, tuốt lại đoạn lõi mới và bấm đầu cốt kim loại phù hợp.
• Cài đặt lực siết trên tua vít theo đúng thông số kỹ thuật và tiến hành vặn ốc cố định.

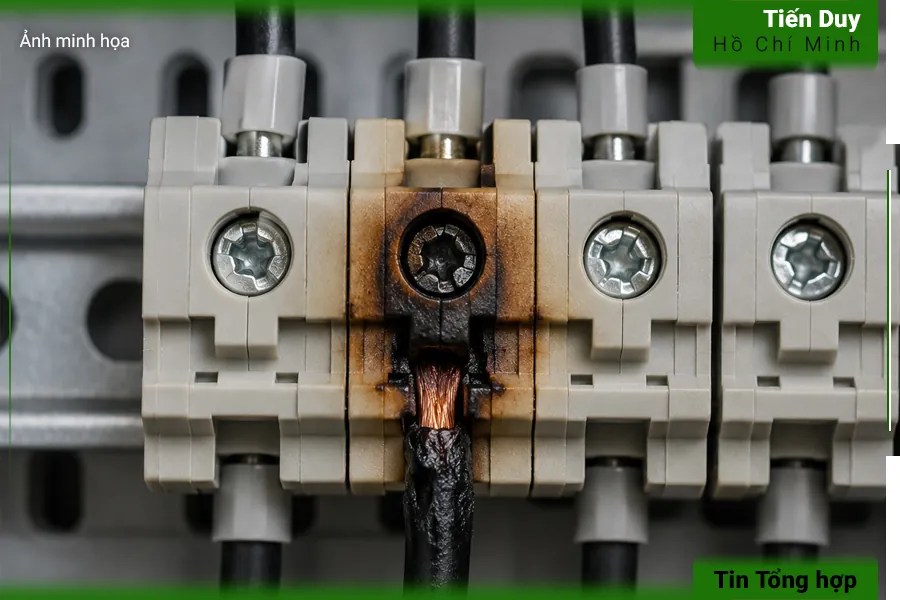

2. Vấn đề quá nhiệt tại điểm đấu nối

Sự gia tăng nhiệt độ bất thường tại vị trí kẹp dây là một cảnh báo kỹ thuật nghiêm trọng cần được giám sát chặt chẽ. Hiện tượng này phản ánh trực tiếp sự suy giảm chất lượng của mối nối cơ học.

2.1. Tình trạng phát nhiệt cục bộ bất thường

Bất kỳ thiết bị dẫn điện nào khi hoạt động đều sinh ra một lượng nhiệt nhất định do điện trở nội tại của vật liệu. Tuy nhiên, khi điện trở tiếp xúc tăng cao do lỏng ốc hoặc bề mặt bị bẩn, lượng nhiệt tỏa ra sẽ vượt quá khả năng tản nhiệt tự nhiên của linh kiện. Dòng điện đi qua khu vực có điện trở cao sẽ biến đổi một phần điện năng thành nhiệt năng ngay tại bề mặt tiếp xúc. Tình trạng này thường xảy ra ở các mạch động lực cấp nguồn cho động cơ khi hệ thống phải vận hành liên tục. Nhiệt độ tại điểm nối sẽ tăng dần theo thời gian và lan truyền sang các chi tiết lân cận.

>>> Xem thêm: Cầu đấu điện bị nóng khi vận hành có sao không?

2.2. Hậu quả làm suy giảm đặc tính cách điện

Nhiệt độ cao kéo dài sẽ phá hủy dần cấu trúc vật lý của các linh kiện xung quanh điểm nối. Vỏ bọc của cầu đấu đa phần được làm từ nhựa kỹ thuật với khả năng chịu nhiệt độ ở một giới hạn nhất định theo tiêu chuẩn của Ủy ban Kỹ thuật Điện Quốc tế (IEC). Khi phải tiếp xúc với nguồn nhiệt cao liên tục, cấu trúc phân tử của nhựa sẽ bị bẻ gãy và thoái hóa. Bề mặt thiết bị dần chuyển sang màu ố vàng, trở nên giòn và dễ vỡ khi có tác động cơ học nhẹ.

Sự thoái hóa của vỏ nhựa làm suy giảm khả năng cách điện, tạo điều kiện cho dòng điện rò rỉ sang các pha lân cận. Nhiệt độ cao còn tác động ngược trở lại bề mặt tiếp xúc kim loại, thúc đẩy quá trình oxy hóa diễn ra với tốc độ nhanh hơn. Lớp oxit dày lên làm điện trở tiếp xúc tiếp tục tăng, kéo theo lượng nhiệt sinh ra càng lớn hơn trước. Đây là một vòng lặp nhiệt ác tính không thể tự triệt tiêu nếu không có sự can thiệp từ đội ngũ bảo trì.

2.3. Phương pháp xử lý và làm mát điểm nối

Khi phát hiện một điểm nối có nhiệt độ vượt ngưỡng, người thợ cần thực hiện ngay các biện pháp can thiệp kỹ thuật. Việc xử lý phải giải quyết triệt để nguyên nhân gốc rễ gây ra tình trạng tăng điện trở thay vì chỉ làm mát tạm thời. Kỹ thuật viên tiến hành tháo rời dây dẫn, làm sạch bề mặt tiếp xúc và bôi một lớp mỏng mỡ dẫn điện chuyên dụng. Nếu vỏ nhựa đã có dấu hiệu biến dạng hoặc giòn gãy, thiết bị này cần được thay mới hoàn toàn để đảm bảo an toàn. Thao tác lắp đặt linh kiện mới phải tuân thủ đúng khoảng cách cách điện bên trong máng cáp.

2.4. Biện pháp phòng ngừa bằng camera ảnh nhiệt

Việc phát hiện sớm các điểm phát nhiệt bất thường giúp ngăn chặn kịp thời sự cố dừng máy đột ngột. Camera ảnh nhiệt hồng ngoại là công cụ chẩn đoán không tiếp xúc hiệu quả để quét toàn bộ hệ thống tủ điện đang vận hành. Thiết bị này thu nhận bức xạ hồng ngoại từ bề mặt vật thể và chuyển đổi thành hình ảnh với các dải màu trực quan. Người đo có thể nhìn thấy rõ sự chênh lệch nhiệt độ giữa các pha hoặc giữa điểm nối với dây dẫn thông qua màn hình. Việc lưu trữ hình ảnh nhiệt định kỳ giúp theo dõi xu hướng xuống cấp của thiết bị theo thời gian.

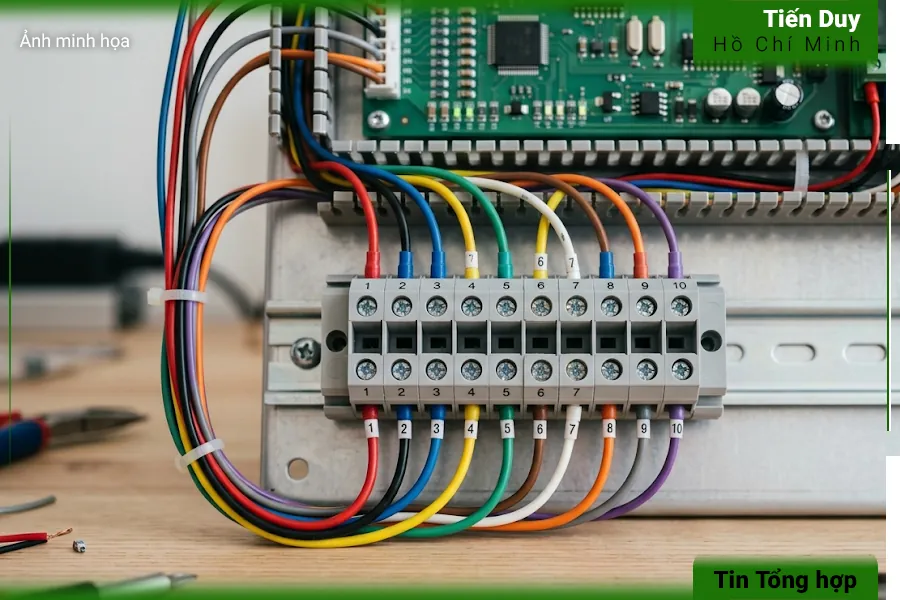

3. Vấn đề đấu nối sai sơ đồ kỹ thuật

Yếu tố con người luôn tiềm ẩn nhiều rủi ro trong quá trình thi công các tủ điều khiển có mật độ dây dẫn dày đặc. Việc đấu nhầm vị trí dây cáp là một lỗi phổ biến mang lại những hậu quả khó lường.

3.1. Lỗi nhầm lẫn vị trí cáp tín hiệu

Một tủ điện công nghiệp tiêu chuẩn có thể chứa hàng trăm sợi dây tín hiệu với màu sắc giống hệt nhau. Vấn đề đấu sai dây thường xảy ra khi các nhà thầu thi công bỏ qua bước luồn ống đánh dấu số thứ tự cho từng đầu cáp. Khi không có hệ thống nhãn mác rõ ràng, người thợ chỉ có thể dựa vào trí nhớ hoặc dò dây thủ công bằng mắt thường. Sự mệt mỏi sau nhiều giờ làm việc liên tục làm giảm sự tập trung, dẫn đến việc cắm nhầm dây tín hiệu sang ngàm kẹp bên cạnh. Tình trạng này cũng thường xuyên lặp lại trong các đợt bảo trì khi kỹ thuật viên tháo dây ra nhưng quên ghi chú lại vị trí ban đầu.

3.2. Ảnh hưởng đến thuật toán điều khiển

Việc đấu nhầm dây cảm biến sẽ gửi dữ liệu sai lệch về trung tâm xử lý của bộ điều khiển logic lập trình. Hệ thống máy móc tiếp nhận thông tin không chính xác có thể hoạt động sai chu trình đã được lập trình sẵn. Ví dụ, tín hiệu báo đầy từ bồn chứa hóa chất bị đấu nhầm sang chân khởi động bơm sẽ khiến chất lỏng tràn ra ngoài gây nguy hiểm cho xưởng sản xuất. Những sai sót nhỏ trong thao tác cơ bản này lại là khởi nguồn cho các sự cố logic phức tạp của hệ thống tự động hóa. Thời gian để dò tìm và khắc phục một lỗi đấu nhầm dây thường kéo dài gấp nhiều lần so với thời gian thi công ban đầu.

3.3. Rủi ro chập mạch phá hủy phần cứng

Hậu quả nghiêm trọng nhất của việc đấu sai sơ đồ là sự cố chập mạch giữa các cấp điện áp khác nhau. Việc cấp nhầm nguồn điện động lực vào chân nhận tín hiệu của thiết bị đo lường là một thảm họa kỹ thuật. Mức điện áp chênh lệch quá lớn sẽ ngay lập tức đánh thủng các linh kiện bán dẫn bên trong bo mạch. Sự cố này gây cháy nổ thiết bị đắt tiền và có thể làm gián đoạn toàn bộ dây chuyền sản xuất trong nhiều ngày. Việc thay thế các bo mạch bị hỏng do lỗi đấu nối thường tiêu tốn chi phí rất lớn cho doanh nghiệp.

3.4. Cách xử lý và quy trình kiểm tra chéo

Để ngăn chặn hậu quả từ việc đấu sai dây, công tác kiểm tra nguội trước khi đóng điện là một bước bắt buộc. Kỹ thuật viên sử dụng đồng hồ vạn năng ở chế độ đo thông mạch để xác nhận lại điểm đầu và điểm cuối của từng sợi cáp. Quá trình này đòi hỏi sự phối hợp của hai người, một người đo đạc tại tủ trung tâm và một người kiểm tra tại thiết bị hiện trường. Việc đối chiếu kết quả đo với bản vẽ sơ đồ nguyên lý giúp phát hiện ngay lập tức các vị trí bị đấu nhầm hoặc chập chéo. Chỉ khi toàn bộ các mạch điện đã được xác nhận chính xác, hệ thống mới được phép cấp nguồn chạy thử nghiệm.

3.5. Tiêu chuẩn đánh dấu cáp phòng ngừa

Giải pháp mang tính bền vững nhất để loại bỏ lỗi đấu nhầm là thiết lập một hệ thống đánh dấu khoa học ngay từ giai đoạn thiết kế. Mọi sợi cáp đi vào và đi ra khỏi thiết bị kết nối đều phải mang một mã số duy nhất tương ứng với bản vẽ. Các nhà máy nên áp dụng tiêu chuẩn mã hóa màu sắc để phân biệt rõ ràng giữa mạch động lực, mạch điều khiển và mạch tiếp địa. Kỹ thuật viên cần sử dụng máy in nhãn chuyên dụng để tạo ra các ống đánh dấu rõ nét, không bị mờ theo thời gian. Việc cập nhật lại bản vẽ hoàn công chi tiết và lưu trữ tại tủ điện sẽ hỗ trợ đắc lực cho công tác bảo trì sau này.

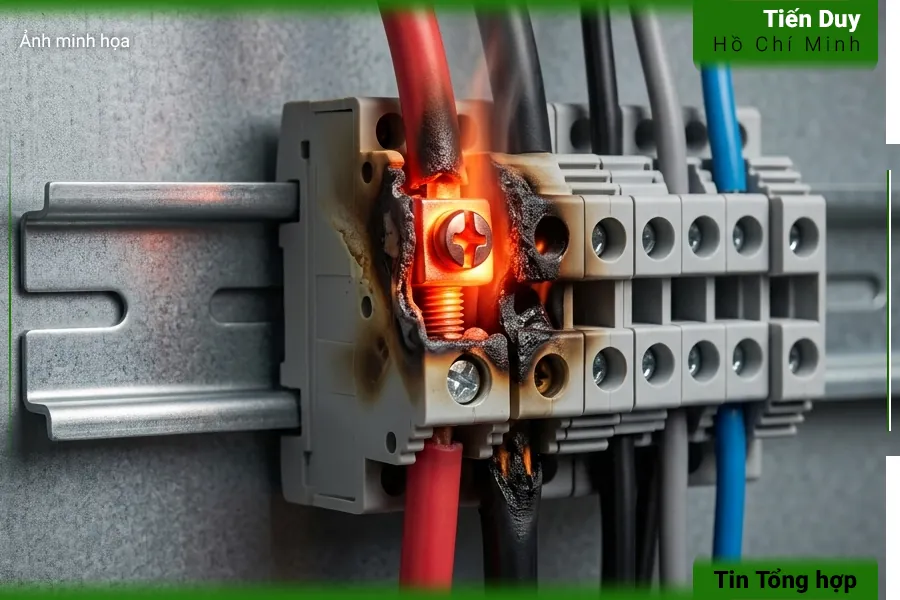

4. Vấn đề quá tải dòng điện so với thiết kế

Sự thay đổi quy mô sản xuất thường kéo theo việc nâng cấp công suất máy móc mà bỏ qua giới hạn của hệ thống điện hiện hữu. Tình trạng dòng điện vượt ngưỡng thiết kế tạo ra những rủi ro lớn cho các điểm kết nối.

4.1. Tình trạng dòng điện vượt ngưỡng định mức

Mỗi dòng cầu đấu được nhà sản xuất thiết kế với một kích thước ngàm kẹp cụ thể để chịu đựng một mức dòng điện tối đa. Vấn đề phát sinh khi thợ thi công cố gắng nhét một sợi cáp có tiết diện quá lớn vào lỗ kẹp nhỏ bằng cách cắt bớt lõi đồng. Hành động này làm giảm khả năng chịu tải thực tế của dây dẫn, biến vị trí đấu nối thành một điểm thắt nút về mặt truyền tải. Bên cạnh đó, tình trạng động cơ bị kẹt cơ khí cũng làm dòng điện tăng vọt vượt qua giới hạn thiết kế của thiết bị kết nối. Khi dòng điện thực tế lớn hơn thông số định mức, hệ thống sẽ rơi vào trạng thái quá tải nghiêm trọng.

4.2. Ảnh hưởng phá hủy và cách xử lý nâng cấp linh kiện

Sự gia tăng mật độ dòng điện cục bộ là nguyên nhân chính gây ra hiện tượng quá tải nhiệt theo các nghiên cứu từ Viện Kỹ sư Điện và Điện tử (IEEE). Lượng nhiệt sinh ra vượt quá khả năng tản nhiệt tự nhiên của khối kim loại, khiến nhiệt độ tăng cao liên tục. Nếu rơ le nhiệt không phản hồi kịp thời, điểm nối sẽ nhanh chóng bị nung đỏ và phá hủy cấu trúc vỏ nhựa xung quanh. Bề mặt thiết bị chuyển từ màu xám sáng sang ố vàng, sau đó trở nên giòn và xuất hiện các vết nứt nhỏ. Sự biến dạng vật lý này làm suy giảm khoảng cách cách điện an toàn giữa các pha liền kề trên thanh ray.

Để giải quyết triệt để sự cố do quá tải, kỹ sư cần tiến hành rà soát lại toàn bộ bản vẽ thiết kế ban đầu. Việc đo đạc lại dòng điện vận hành thực tế bằng ampe kìm giúp xác định chính xác tiết diện cáp và loại cầu đấu cần sử dụng. Kỹ thuật viên tiến hành tháo bỏ khối linh kiện cũ đã bị biến dạng nhiệt ra khỏi thanh ray sau khi cô lập nguồn điện. Thiết bị mới được lựa chọn phải có thông số dòng định mức lớn hơn dòng thực tế tối thiểu hai mươi phần trăm để tạo biên độ an toàn. Thao tác bấm lại đầu cốt phù hợp với kích thước ngàm kẹp mới sẽ đảm bảo khả năng truyền tải ổn định cho hệ thống.

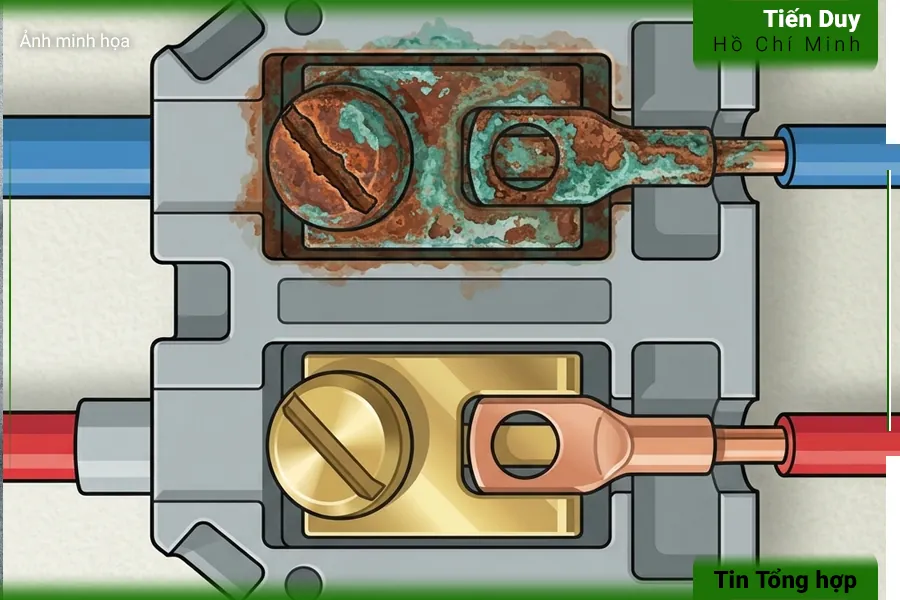

5. Vấn đề oxy hóa và ăn mòn bề mặt tiếp xúc

Môi trường làm việc khắc nghiệt là tác nhân chính gây ra sự suy thoái vật liệu tại các điểm đấu nối hở. Quá trình ăn mòn hóa học diễn ra âm thầm nhưng để lại những hậu quả nghiêm trọng cho hệ thống điện.

5.1. Sự tấn công của hóa chất và độ ẩm

Đồng và hợp kim của đồng là những vật liệu dẫn điện phổ biến nhưng lại rất nhạy cảm với các tác nhân hóa học. Trong môi trường có độ ẩm cao, hơi nước sẽ phản ứng với bề mặt kim loại trần để tạo ra một lớp màng oxit xỉn màu. Tình trạng này diễn ra với tốc độ nhanh hơn tại các nhà máy xử lý nước thải hoặc xưởng sản xuất hóa chất công nghiệp. Khí clo hoặc lưu huỳnh lơ lửng trong không khí khi tiếp xúc với ngàm kẹp sẽ gây ra hiện tượng ăn mòn rỗ bề mặt. Lớp bảo vệ mạ kẽm hoặc mạ niken trên linh kiện nếu bị xước trong quá trình thi công cũng tạo điều kiện cho quá trình oxy hóa bắt đầu.

5.2. Hậu quả làm tăng điện trở tiếp xúc

Lớp oxit đồng hình thành trên bề mặt dây dẫn có bản chất là một chất cách điện tự nhiên. Khi lớp màng này dày lên, nó tạo ra một rào cản vật lý ngăn chặn sự di chuyển tự do của các electron qua điểm nối. Dòng điện buộc phải đi xuyên qua khu vực có điện trở cao, dẫn đến sự tiêu hao năng lượng dưới dạng nhiệt năng. Nhiệt độ tại vị trí kẹp dây sẽ tăng dần theo thời gian tỷ lệ thuận với mức độ dày lên của lớp oxit. Vòng lặp luẩn quẩn giữa việc tăng điện trở và phát nhiệt khiến chất lượng mối nối suy giảm với gia tốc ngày càng lớn.

5.3. Cách khắc phục bằng hóa chất và đầu cốt

Khi phát hiện một điểm nối bị oxy hóa, việc siết chặt lại ốc vít sẽ không mang lại hiệu quả cải thiện điện trở. Kỹ thuật viên bắt buộc phải tháo dây dẫn ra và sử dụng dung dịch làm sạch tiếp điểm chuyên dụng để tẩy rửa lớp oxit. Sau khi bề mặt kim loại sáng bóng trở lại, một lớp mỡ dẫn điện chống ăn mòn thường được bôi lên để ngăn cách lõi đồng với không khí. Đối với các môi trường quá khắc nghiệt, giải pháp tối ưu là sử dụng đầu cốt mạ thiếc kết hợp với ống gen co nhiệt có keo chống nước. Lớp thiếc mạ đóng vai trò như một tấm khiên bảo vệ lõi đồng bên trong khỏi sự tấn công của các loại khí ăn mòn.

6. Vấn đề hư hỏng cơ học của vỏ bọc cách điện

Cấu trúc vật lý của linh kiện điện có thể bị phá vỡ do các tác động ngoại lực trong quá trình lắp đặt hoặc bảo trì. Sự hư hỏng lớp vỏ bảo vệ bên ngoài tiềm ẩn nhiều rủi ro về an toàn điện.

6.1. Tình trạng nứt vỡ do tác động vật lý

Vỏ bọc của cầu đấu thường được đúc từ nhựa kỹ thuật cứng để giữ cố định các chi tiết kim loại bên trong. Tuy nhiên, vật liệu này có thể bị nứt vỡ nếu kỹ thuật viên vô tình làm rơi dụng cụ cầm tay nặng như kìm hoặc mỏ lết vào tủ điện. Việc sử dụng tua vít có kích thước mũi không phù hợp để nạy thiết bị ra khỏi thanh ray cũng gây gãy các ngàm khóa bằng nhựa. Trong một số trường hợp, cáp điện có tiết diện lớn bị uốn cong quá gắt sẽ tạo ra lực tì đè mạnh lên thành vỏ. Những tác động vật lý này làm phá vỡ tính toàn vẹn của lớp cách điện bảo vệ.

6.2. Rủi ro rò rỉ điện và mất an toàn

Khi vỏ nhựa bị nứt vỡ, các chi tiết mang điện bên trong sẽ bị phơi bày ra môi trường không khí. Tình trạng này làm giảm nghiêm trọng chiều dài đường rò cách điện giữa các pha liền kề hoặc giữa pha với thanh ray nối đất. Bụi bẩn công nghiệp và hơi ẩm dễ dàng lọt qua các khe nứt, tạo thành một đường dẫn điện siêu nhỏ trên bề mặt thiết bị. Nếu người vận hành vô tình chạm tay vào khu vực bị vỡ, nguy cơ bị điện giật là rất cao. Sự cố ngắn mạch cũng có thể xảy ra bất cứ lúc nào nếu khoảng cách cách điện không còn được duy trì theo tiêu chuẩn thiết kế.

6.3. Cách xử lý cô lập vùng sự cố

Ngay khi phát hiện linh kiện bị nứt vỡ, hệ thống cần được tạm dừng hoạt động để tiến hành các biện pháp an toàn. Kỹ thuật viên phải ngắt aptomat tổng và treo biển cảnh báo tại khu vực đang sửa chữa để ngăn chặn việc đóng điện ngoài ý muốn. Việc dùng băng dính điện để quấn quanh khối nhựa bị vỡ chỉ là biện pháp tạm thời và không được khuyến khích trong công nghiệp. Băng dính sẽ nhanh chóng bị bong tróc dưới tác động của nhiệt độ và không thể cung cấp độ bền cơ học cần thiết. Giải pháp duy nhất và triệt để là phải thay thế linh kiện hư hỏng bằng một sản phẩm mới hoàn toàn.

6.4. Quy trình thay thế thiết bị đạt chuẩn

Việc thay thế một khối cầu đấu nằm giữa hàng loạt các thiết bị khác đòi hỏi sự cẩn thận để không làm ảnh hưởng đến mạch điện lân cận. Kỹ thuật viên cần ghi chú lại số thứ tự của dây dẫn trước khi tháo rời để đảm bảo đấu nối lại chính xác. Thiết bị mới phải có cùng kích thước và thông số kỹ thuật với thiết bị cũ để lắp vừa vặn vào khoảng trống trên thanh ray. Quy trình thay thế linh kiện bị nứt vỡ được thực hiện theo các bước cơ bản sau:

• Tháo lỏng ốc siết và rút cẩn thận các đầu cáp ra khỏi ngàm kẹp của thiết bị hỏng.
• Dùng tua vít dẹt nạy nhẹ ngàm khóa phía dưới để nhấc khối nhựa vỡ ra khỏi thanh ray DIN.
• Gài thiết bị mới vào vị trí, cắm lại dây dẫn theo đúng sơ đồ và siết ốc với lực vừa đủ.

Hy vọng nội dung trên giúp ích cho bạn! Nếu như có ý kiến gì/bổ sung thông tin, bạn có thể bình luận thêm bên dưới. Hoặc, nếu bạn có nhu cầu gì về thiết bị điện, đặc biệt là các thiết bị/phụ kiện tủ điện, bạn có thể xem thử các sản phẩm của Tiến Duy tại đây.
