Hiện tượng cầu đấu điện bị nóng khi vận hành là một dấu hiệu cảnh báo kỹ thuật quan trọng, phản ánh tình trạng điện trở tiếp xúc gia tăng hoặc hệ thống đang bị quá tải dòng điện. Theo các tiêu chuẩn kỹ thuật như IEC 60947-7-1, độ tăng nhiệt của cầu đấu không được vượt quá 45 Kelvin so với nhiệt độ môi trường xung quanh. Nếu nhiệt độ vượt qua ngưỡng an toàn này, vật liệu cách điện sẽ bị lão hóa nhanh chóng, dẫn đến nguy cơ phóng hồ quang và hỏa hoạn nghiêm trọng. Những nguyên nhân cốt lõi thường xuất phát từ việc siết lực cơ học không đủ, bề mặt lõi đồng bị oxy hóa hoặc lựa chọn sai tiết diện dây dẫn. Để phòng tránh và xử lý triệt để, các kỹ sư cần áp dụng tiêu chuẩn bảo trì NFPA 70B, sử dụng camera ảnh nhiệt hồng ngoại để giám sát định kỳ và thực hiện siết lại các điểm nối theo đúng lực vặn khuyến cáo từ nhà sản xuất.

1. Tổng quan về hiện tượng cầu đấu điện bị nóng

Nhiệt độ tăng cao tại các điểm nối dây là một dấu hiệu cảnh báo phổ biến trong quá trình vận hành tủ điện. Việc hiểu rõ cơ chế sinh nhiệt sẽ giúp kỹ thuật viên đánh giá đúng mức độ rủi ro của hệ thống.

1.1. Cơ chế sinh nhiệt tại điểm nối

Dòng điện khi đi qua bất kỳ vật dẫn nào cũng gặp phải một lực cản nhất định gọi là điện trở. Tại vị trí kẹp dây của cầu đấu, bề mặt tiếp xúc giữa lõi đồng và ngàm kim loại thường không bằng phẳng ở góc nhìn vi mô. Khe hở nhỏ giữa hai bề mặt này làm thu hẹp tiết diện truyền dẫn thực tế so với kích thước ban đầu của sợi cáp. Sự cản trở di chuyển của các electron tại khu vực này sinh ra nhiệt lượng tỏa ra môi trường xung quanh. Mức độ phát nhiệt phụ thuộc rất lớn vào chất lượng của mối nối cơ học và cường độ dòng điện chạy qua tải.

1.2. Tiêu chuẩn giới hạn nhiệt độ cho phép

Các nhà sản xuất thiết bị điện thường thiết kế sản phẩm để chịu được một ngưỡng nhiệt độ nhất định. Ủy ban Kỹ thuật Điện Quốc tế (IEC) đã đưa ra các thông số thử nghiệm cụ thể trong bộ tiêu chuẩn IEC 60947-7-1. Những con số này được sử dụng làm thước đo an toàn để đánh giá tình trạng hoạt động của linh kiện trong điều kiện thực tế. Nếu nhiệt độ đo được vượt qua các mốc quy định, điểm nối đó đang gặp vấn đề kỹ thuật cần xử lý.

Các ngưỡng nhiệt độ cơ bản được quy định trong tiêu chuẩn bao gồm:

• Độ tăng nhiệt tại điểm kẹp dây không được vượt quá 45 Kelvin so với nhiệt độ môi trường.
• Nhiệt độ của vỏ nhựa polyamide thông thường không được vượt quá 105 độ C.
• Các chi tiết kim loại hở bên ngoài không được phép nóng quá 70 độ C.

2. Những nguyên nhân chính khiến thiết bị sinh nhiệt bất thường

Tình trạng quá nhiệt thường xuất phát từ sai sót trong khâu thi công hoặc do sự thay đổi của môi trường làm việc. Dưới đây là ba yếu tố cơ bản làm tăng điện trở tiếp xúc tại các điểm nối mạch.

2.1. Lực siết ốc không đạt chuẩn

Lực ép cơ học giữa ngàm kẹp và lõi dây quyết định trực tiếp đến diện tích tiếp xúc hiệu dụng. Một sai lầm thường gặp ở các công trường là thợ điện vặn ốc quá lỏng do thao tác vội vàng. Khe hở sinh ra làm dòng điện khó đi qua, dẫn đến hiện tượng phát nhiệt nhanh chóng ngay khi đóng điện. Ngược lại, việc dùng sức siết quá mạnh sẽ làm dập nát các sợi đồng nhỏ bên trong cáp mềm. Ví dụ thực tế tại các trạm bơm nước, độ rung lắc mạnh từ động cơ truyền theo cáp điện thường làm lỏng các ốc vít siết không đủ lực chỉ sau vài tháng vận hành. Sự lỏng lẻo này biến điểm nối thành một điện trở gia nhiệt cục bộ gây nguy hiểm cho tủ điều khiển.

2.2. Bề mặt tiếp xúc bị oxy hóa

Đồng là vật liệu dẫn điện tốt nhưng lại dễ phản ứng với oxy trong không khí để tạo thành lớp màng oxit xỉn màu. Lớp màng này có tính chất cách điện, tạo ra một rào cản vật lý ngay tại vị trí kẹp dây. Khi dòng điện cố gắng đi xuyên qua lớp oxit, một lượng nhiệt lớn sẽ được sinh ra do điện trở tăng cao. Tình trạng này đặc biệt phổ biến tại các nhà máy xử lý nước thải hoặc xưởng hóa chất, nơi không khí chứa nhiều khí ăn mòn. Hơi ẩm và hóa chất đẩy nhanh tốc độ oxy hóa bề mặt, làm suy giảm chất lượng truyền dẫn tín hiệu.

Để hạn chế quá trình này, kỹ thuật viên thường phải tuốt bỏ phần đồng bị đen và sử dụng đầu cốt mạ thiếc. Một số trường hợp còn yêu cầu bôi thêm mỡ tiếp xúc chuyên dụng để ngăn chặn không khí lọt vào khe hở. Nếu bỏ qua các bước xử lý bề mặt cơ bản, thiết bị sẽ nhanh chóng bị nóng lên dù dòng điện tải vẫn nằm trong mức cho phép. Việc bảo vệ bề mặt kim loại là yêu cầu quan trọng trong môi trường công nghiệp khắc nghiệt.

2.3. Sử dụng sai tiết diện dây hoặc quá tải

Mỗi loại cầu đấu được thiết kế với một kích thước ngàm kẹp tương ứng với tiết diện dây dẫn tối đa. Việc cố tình nhét một sợi cáp quá lớn vào lỗ kẹp nhỏ sẽ làm đứt gãy nhiều sợi đồng, làm giảm khả năng chịu tải của dây. Bên cạnh đó, tình trạng động cơ bị kẹt cơ khí cũng làm dòng điện tăng vọt vượt qua giới hạn thiết kế của thiết bị kết nối. Lượng nhiệt sinh ra lúc này lớn hơn khả năng tản nhiệt tự nhiên của vỏ nhựa. Kết quả là toàn bộ khối linh kiện sẽ bị nung nóng liên tục cho đến khi rơ le bảo vệ tác động ngắt mạch.

3. Những mức độ nguy hiểm khi nhiệt độ vượt ngưỡng cho phép

Nhiệt độ cao kéo dài sẽ phá hủy dần cấu trúc vật lý của các linh kiện xung quanh điểm nối. Sự cố này thường diễn biến âm thầm trước khi gây ra những hậu quả kỹ thuật nghiêm trọng.

3.1. Lão hóa vật liệu cách điện

Vỏ bọc của cầu đấu đa phần được làm từ nhựa kỹ thuật với khả năng chịu nhiệt độ ở một giới hạn nhất định. Khi phải tiếp xúc với nguồn nhiệt cao liên tục, cấu trúc phân tử của nhựa sẽ bị bẻ gãy. Bề mặt thiết bị dần chuyển sang màu ố vàng, trở nên giòn và dễ vỡ khi có tác động nhẹ. Sự thoái hóa này làm suy giảm khả năng cách điện, tạo điều kiện cho dòng điện rò rỉ sang các pha lân cận.

3.2. Nới lỏng cơ khí do chu kỳ nhiệt

Kim loại có xu hướng giãn nở khi nóng lên và co lại khi nguội đi. Sự chênh lệch hệ số giãn nở giữa lõi đồng và ngàm kẹp thép tạo ra ứng suất cơ học lớn tại vị trí vặn ốc. Sau nhiều chu kỳ bật tắt máy móc, các chi tiết kim loại bị biến dạng và không thể trở về hình dáng ban đầu. Hiện tượng này làm mất đi lực ép cần thiết, khiến dây dẫn lỏng dần ra khỏi điểm kẹp. Đây là một vòng lặp nhiệt ác tính làm tình trạng tiếp xúc ngày càng tồi tệ hơn theo thời gian.

3.3. Rủi ro phát sinh hồ quang điện

Hậu quả nguy hiểm nhất của việc lỏng lẻo mối nối là sự xuất hiện của hồ quang điện. Khi khoảng cách giữa dây dẫn và ngàm kẹp đủ lớn, dòng điện sẽ phóng qua lớp không khí mỏng để duy trì mạch vòng. Quá trình phóng điện này tạo ra tia lửa với mức nhiệt lượng khổng lồ có thể lên tới hàng nghìn độ C. Nhiệt độ cực cao từ hồ quang đủ sức làm bốc cháy lớp vỏ nhựa cách điện ngay lập tức. Khói độc sinh ra từ vụ cháy còn gây ăn mòn các bo mạch điện tử nhạy cảm đặt cùng trong vỏ tủ. Rất nhiều vụ hỏa hoạn nhà xưởng bắt nguồn từ những điểm phóng điện nhỏ giọt này.

3.4. Tình huống thực tế về chập cháy tủ điện

Một ví dụ điển hình thường gặp là sự cố cháy cụm cầu đấu động lực tại các xưởng dệt may. Bụi bông trong không khí bám dày đặc vào các điểm nối đang bị phát nhiệt do siết ốc lỏng. Khi nhiệt độ vượt quá điểm bắt lửa của sợi bông, một ngọn lửa nhỏ sẽ bùng lên và nhanh chóng lan ra toàn bộ máng cáp. Tình huống thực tế này cho thấy môi trường xung quanh có tác động rất lớn đến mức độ nghiêm trọng của sự cố quá nhiệt.

4. Hướng dẫn kiểm tra và đánh giá tình trạng tiếp xúc

Việc phát hiện sớm các điểm phát nhiệt bất thường giúp ngăn chặn kịp thời sự cố dừng máy đột ngột. Kỹ thuật viên cần kết hợp nhiều phương pháp kiểm tra để đánh giá chính xác tình trạng hệ thống.

4.1. Đo lường bằng camera ảnh nhiệt hồng ngoại

Camera ảnh nhiệt là công cụ chẩn đoán không tiếp xúc hiệu quả để phát hiện các điểm nóng cục bộ trong tủ điện. Thiết bị này thu nhận bức xạ hồng ngoại từ bề mặt vật thể và chuyển đổi thành hình ảnh với các dải màu trực quan. Người đo có thể nhìn thấy rõ sự chênh lệch nhiệt độ giữa các pha hoặc giữa điểm nối với dây dẫn thông qua màn hình. Phương pháp này cho phép kiểm tra toàn diện hệ thống đang mang điện mà không làm gián đoạn quá trình sản xuất. Ví dụ, trong đợt bảo trì nhà máy cán thép, kỹ sư dùng camera nhiệt đã phát hiện một pha của động cơ nóng hơn 20 độ C so với hai pha còn lại do đầu cốt bị lỏng.

Khi phân tích hình ảnh nhiệt, kỹ thuật viên cần chú ý đến mức độ chênh lệch nhiệt độ thay vì chỉ nhìn vào con số tuyệt đối. Hiệp hội Phòng cháy Chữa cháy Quốc gia Hoa Kỳ (NFPA) đã đưa ra các hướng dẫn chi tiết trong tài liệu NFPA 70B về việc đánh giá điểm nóng. Nếu nhiệt độ chênh lệch giữa các pha có cùng mức tải vượt quá 15 độ C, điểm nối đó cần được lên kế hoạch sửa chữa sớm. Việc lưu trữ hình ảnh nhiệt định kỳ giúp theo dõi xu hướng xuống cấp của thiết bị theo thời gian.

4.2. Các dấu hiệu nhận biết bằng mắt thường

Bên cạnh thiết bị đo lường chuyên dụng, việc quan sát vật lý cũng giúp phát hiện nhiều dấu hiệu bất thường như:

• Vỏ nhựa của cầu đấu bị biến dạng, méo mó hoặc chuyển sang màu nâu đen.
• Lớp vỏ cách điện của cáp đồng ngay sát điểm kẹp bị co rút, nứt nẻ.
• Xuất hiện mùi khét đặc trưng của nhựa cháy hoặc mùi ozone do hồ quang điện.
• Các ốc vít kim loại có dấu hiệu xỉn màu, rỉ sét hoặc bám muội than xung quanh.

5. Hướng dẫn xử lý và phòng ngừa sự cố quá nhiệt

Khi phát hiện một điểm nối có nhiệt độ vượt ngưỡng an toàn, người thợ cần thực hiện ngay các biện pháp can thiệp kỹ thuật. Việc xử lý phải giải quyết triệt để nguyên nhân gốc rễ gây ra tình trạng tăng điện trở.

5.1. Các bước khắc phục điểm nối bị nóng

Quy trình xử lý một vị trí tiếp xúc kém bao gồm các bước cơ bản sau:

• Cô lập nguồn điện cấp đến khu vực làm việc để đảm bảo an toàn.
• Cắt bỏ đoạn dây đồng đã bị oxy hóa đen và tuốt lại một đoạn dây mới sáng bóng.
• Bấm đầu cốt phù hợp với tiết diện cáp bằng kìm ép chuyên dụng.
• Sử dụng tua vít lực để siết ốc đúng với giá trị mô men xoắn do nhà sản xuất quy định.

5.2. Thay thế linh kiện hư hỏng

Nếu vỏ nhựa của cầu đấu đã có dấu hiệu biến dạng hoặc giòn gãy, thiết bị này cần được thay mới. Việc cố gắng sử dụng lại linh kiện đã bị thoái hóa nhiệt sẽ tiềm ẩn rủi ro rò rỉ điện rất cao. Kỹ thuật viên nên chọn các sản phẩm thay thế có thông số dòng điện định mức bằng hoặc lớn hơn thiết bị cũ. Thao tác lắp đặt linh kiện mới phải tuân thủ đúng khoảng cách cách điện an toàn bên trong máng cáp.

5.3. Lưu ý khi bảo trì định kỳ

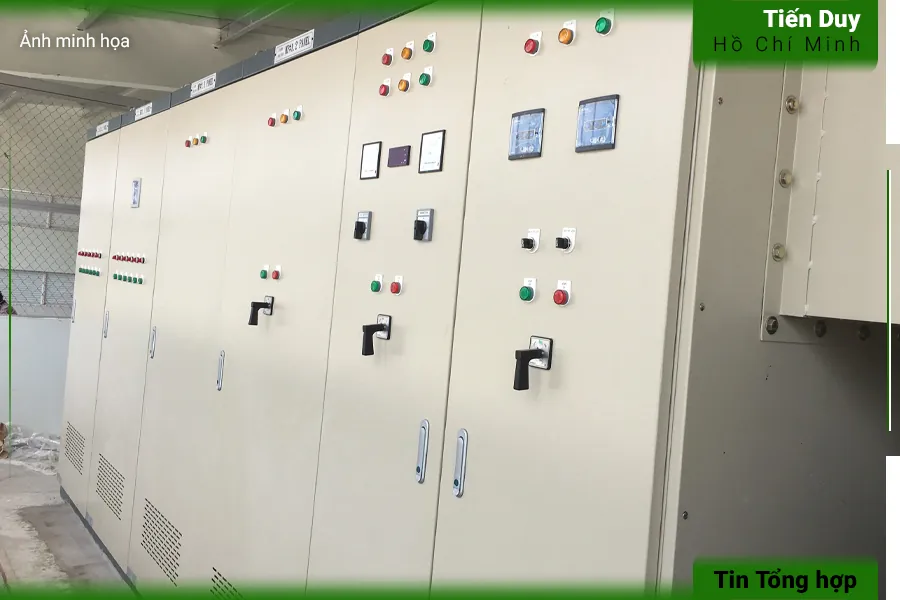

Để ngăn ngừa hiện tượng phát nhiệt quay trở lại, các nhà máy cần xây dựng một lịch trình kiểm tra điện định kỳ. Việc quét nhiệt hồng ngoại toàn bộ hệ thống tủ điều khiển nên được thực hiện ít nhất một năm một lần. Đội ngũ kỹ thuật cần được trang bị đầy đủ các dụng cụ siết lực chuyên dụng để tránh tình trạng vặn ốc theo cảm tính. Việc đầu tư vào công tác bảo trì phòng ngừa thường mang lại hiệu quả kinh tế cao hơn so với việc khắc phục hậu quả chập cháy. Một hệ thống được chăm sóc đúng kỹ thuật sẽ duy trì mức nhiệt độ ổn định trong suốt vòng đời dự án.

Hiện tượng cầu đấu điện bị nóng khi vận hành là một dấu hiệu kỹ thuật cần được giám sát chặt chẽ. Sự gia tăng nhiệt độ bất thường phản ánh trực tiếp chất lượng của mối nối cơ học và mức độ chịu tải của hệ thống. Việc hiểu rõ nguyên nhân sinh nhiệt giúp các kỹ sư chủ động hơn trong công tác thiết kế, lựa chọn vật tư và thi công. Thông qua việc áp dụng các tiêu chuẩn kiểm tra hồng ngoại và quy trình bảo trì chuẩn mực, doanh nghiệp có thể giảm thiểu rủi ro cháy nổ. Một hệ thống điểm nối được thi công đúng kỹ thuật sẽ giúp duy trì tính liên tục cho các dây chuyền sản xuất.
