Cầu đấu khối 4P Hivero là thiết bị kết nối 4 cực, nổi bật với các mã như HFTB-204 (20A, cáp 3.5mm², lực siết M4/12kgf.Cm) và HFTB-2004 (200A, cáp 60mm², lực siết M10/100kgf.Cm). Ưu điểm của sản phẩm là điện áp cách điện Max 600V, điện trở cách điện >100MΩ (DC500V), chịu điện áp AC2500V/1 phút và độ tăng nhiệt dưới 45°C (ở môi trường 40°C). Nhược điểm chủ yếu nằm ở yêu cầu không gian lắp đặt trên bảng táp lô lớn hơn loại 3P và đòi hỏi kỹ thuật bấm cốt chính xác để đảm bảo an toàn.



1. Giới thiệu tổng quan về cầu đấu khối 4P Hivero

Thiết bị đấu nối bốn cực đóng vai trò quan trọng trong việc phân phối điện năng an toàn cho các hệ thống công nghiệp. Việc nắm rõ các thông số cơ bản giúp kỹ thuật viên đánh giá chính xác năng lực của sản phẩm.

1.1. Đặc điểm nhận diện thiết kế 4 cực

Thương hiệu Hivero từ Hàn Quốc cung cấp các dòng linh kiện tủ điện với thiết kế nguyên khối đặc trưng. Dòng sản phẩm cầu đấu khối 4P Hivero được cấu tạo với bốn cực đấu nối xếp liền kề trên một đế nhựa cách điện màu đen. Các ốc siết dây bằng kim loại sáng bóng được bố trí thành hai hàng song song, tạo sự thuận tiện tối đa khi thao tác. Người dùng có thể dễ dàng nhận biết sản phẩm thông qua logo hãng và các thông số định mức được in chìm rõ nét trên thân vỏ. Thiết kế đồng bộ này mang lại tính thẩm mỹ cao và sự chuyên nghiệp cho toàn bộ không gian bên trong tủ điện.



1.2. Thông số kỹ thuật tiêu biểu từ nhà sản xuất

Khi thiết kế sơ đồ nguyên lý, kỹ thuật viên cần đặc biệt chú ý đến các thông số định mức của thiết bị để đảm bảo an toàn vận hành. Dựa trên tài liệu kỹ thuật, các mã sản phẩm như HFTB-204 chịu được dòng điện định mức 20A, trong khi mã HFTB-2004 có khả năng gánh tải lên đến 200A. Điện áp cách điện định mức của toàn bộ series này đều đạt mức tối đa 600V, phù hợp với hầu hết các lưới điện hạ thế hiện nay. Sự đa dạng về dải công suất giúp thiết bị đáp ứng linh hoạt từ mạch điều khiển nhỏ gọn cho đến hệ thống động lực công suất lớn.

Việc hiểu rõ các thông số kỹ thuật giúp quá trình lắp ráp tủ điện diễn ra nhanh chóng và chính xác hơn. Dưới đây là một số đặc tính kỹ thuật cốt lõi được trích xuất từ catalogue của nhà sản xuất:

• Điện áp cách điện định mức đạt Max 600V.
• Tăng nhiệt độ luôn duy trì dưới 45 độ C trong môi trường giới hạn 40 độ C.
• Điện trở cách điện đạt từ 100 Mega Ohm trở lên khi đo bằng ôm kế DC 500V.
• Khả năng chịu điện áp lên tới AC 2500V trong vòng 1 phút ở tần số 50/60Hz.



2. Những ưu điểm nổi bật về mặt thiết kế cơ khí

Sự bền bỉ của thiết bị đấu nối phụ thuộc rất lớn vào chất lượng vật liệu và kết cấu cơ khí bên trong. Sản phẩm này sở hữu nhiều ưu điểm vượt trội đáp ứng các tiêu chuẩn thi công khắt khe.

2.1. Cấu trúc nguyên khối chống rung lắc

Tại các xưởng gia công cơ khí, máy móc khi hoạt động sẽ tạo ra những rung động tần số cao truyền trực tiếp vào khung vỏ tủ điện. Cấu trúc đúc liền mạch của cầu đấu khối 4P Hivero giải quyết triệt để vấn đề này nhờ sự liên kết chặt chẽ giữa đế nhựa và các thanh kim loại. Lực ép được duy trì ổn định theo thời gian, đảm bảo các đầu cốt luôn bám chặt vào thanh đồng dẫn điện bất chấp mọi rung động cơ học. Sự ổn định của các điểm đấu nối đóng vai trò quyết định đến độ chính xác của quá trình vận hành máy móc.

Việc sử dụng khối bốn cực liền mạch mang lại độ tin cậy cao hơn hẳn so với việc ghép nối nhiều khối đơn cực lại với nhau. Các vách ngăn cách điện được đúc nhô cao tạo ra một hàng rào vật lý vững chắc chống lại hiện tượng rò rỉ điện áp bề mặt. Khoảng cách giữa các cực đã được nhà sản xuất tính toán cố định, đảm bảo tiêu chuẩn an toàn cách điện trong mọi điều kiện môi trường. Đây là lý do cốt lõi khiến thiết bị này luôn là ưu tiên hàng đầu của các kỹ sư thiết kế khi làm việc tại các khu công nghiệp thuộc TP.HCM.



2.2. Ngàm kẹp dây và ốc siết kim loại

Một điểm cộng lớn trong thiết kế của thiết bị này là cơ cấu ngàm kẹp dây hình chữ U cực kỳ chắc chắn. Khi người thợ vặn ốc siết, ngàm kẹp sẽ từ từ hạ xuống và ép chặt đầu cốt vào bề mặt thanh đồng dẫn điện. Lực ép được phân bố đều trên toàn bộ diện tích tiếp xúc, ngăn chặn tình trạng lỏng lẻo gây ra tia lửa điện. Ngàm kẹp sâu cũng giúp che chắn hoàn toàn phần kim loại mang điện của đầu cốt, hạn chế nguy cơ người vận hành vô tình chạm phải.



2.3. Lực siết tiêu chuẩn đảm bảo an toàn

Ốc siết dây là chi tiết cơ khí phải chịu tác động lực nhiều nhất trong suốt quá trình thi công và bảo dưỡng định kỳ. Nhà sản xuất đã thiết kế các bu lông đầu nối tương thích với từng mức công suất để tối ưu hóa lực siết. Ví dụ, mã HFTB-204 sử dụng bu lông M4 với lực vặn tiêu chuẩn là 12kgf.Cm, phù hợp cho các loại dây điện tiết diện 3.5mm². Sự tính toán kỹ lưỡng này giúp người thợ dễ dàng truyền lực siết tối đa mà không làm tuôn ren hay đứt gãy cổ cốt.

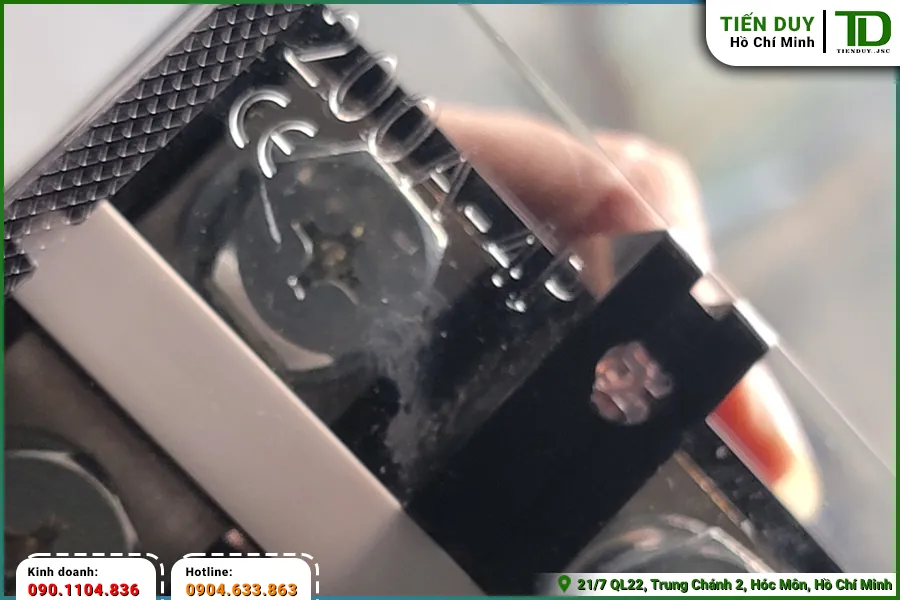

Đối với các mã công suất lớn như HFTB-2004, thiết bị sử dụng bu lông M10 với khả năng chịu lực vặn lên đến 100kgf.Cm. Lực siết mạnh mẽ này là bắt buộc để ép chặt các loại cáp điện có tiết diện lớn lên tới 60mm² vào thanh đồng. Bề mặt ốc sáng bóng không chỉ tăng tính thẩm mỹ mà còn hạn chế sự bám dính của bụi bẩn công nghiệp. Đây là một chi tiết nhỏ nhưng thể hiện sự tinh tế trong thiết kế cơ khí của nhà sản xuất linh kiện Hàn Quốc.



3. Ưu điểm vượt trội về khả năng cách điện và chịu tải

Khả năng vận hành an toàn của hệ thống điện phụ thuộc hoàn toàn vào các thông số cách điện và chịu tải của thiết bị. Dòng sản phẩm này thể hiện sự vượt trội thông qua các bài kiểm tra điện học nghiêm ngặt.

3.1. Vật liệu vỏ nhựa kiểm soát độ tăng nhiệt

Phần vỏ ngoài của khối đấu nối được đúc từ nhựa tổng hợp cao cấp có khả năng chịu nhiệt độ cao và chống cháy lan hiệu quả. Theo thông số kỹ thuật, mức tăng nhiệt độ của cầu đấu khối 4P Hivero luôn được kiểm soát dưới 45 độ C ngay cả khi hoạt động trong môi trường có nhiệt độ giới hạn lên tới 40 độ C. Khả năng tản nhiệt tốt giúp thiết bị không bị giòn gãy hay biến dạng nhiệt khi phải gánh tải liên tục trong các tủ điện chật chội. Đặc tính tự dập tắt lửa của vật liệu giúp ngăn chặn nguy cơ hỏa hoạn lan rộng khi có sự cố ngắn mạch xảy ra.

Việc duy trì nhiệt độ ổn định tại các điểm tiếp xúc giúp bảo vệ lớp vỏ nhựa cách điện không bị lão hóa sớm. Thanh đồng thau nguyên chất bên trong giúp điện trở tiếp xúc luôn ở mức thấp nhất, triệt tiêu sự hao phí điện năng dưới dạng nhiệt. Điều này đặc biệt có ý nghĩa trong các dây chuyền sản xuất hoạt động ba ca liên tục, nơi hệ thống điện phải gánh chịu dòng tải không ngừng nghỉ. Sự ổn định nhiệt độ mang lại sự an tâm tuyệt đối cho người vận hành nhà máy.



3.2. Điện trở cách điện đạt chuẩn công nghiệp

Điện trở cách điện là thông số quan trọng nhất quyết định khả năng ngăn chặn dòng điện rò rỉ ra vỏ tủ hoặc giữa các pha. Thiết bị đấu nối của Hivero đạt mức điện trở cách điện từ 100 Mega Ohm trở lên khi được đo bằng ôm kế DC 500V. Giá trị này vượt xa các tiêu chuẩn an toàn cơ bản, đảm bảo không có bất kỳ dòng điện rò nào có thể gây nguy hiểm cho người thao tác. Khả năng cách điện tuyệt vời này giúp hệ thống hoạt động ổn định ngay cả trong môi trường có độ ẩm cao.



3.3. Khả năng chịu điện áp phóng qua

Trong thực tế vận hành, lưới điện công nghiệp thường xuyên xuất hiện các xung điện áp cao đột ngột do thao tác đóng cắt máy biến áp hoặc sét đánh lan truyền. Khối đấu nối bốn cực được thiết kế để chịu được điện áp thử nghiệm lên tới AC 2500V trong vòng 1 phút ở tần số 50/60Hz. Khả năng chịu đựng điện áp phóng qua này chứng minh độ dày và chất lượng của lớp vách ngăn nhựa giữa các cực. Thiết bị sẽ không bị đánh thủng lớp cách điện, bảo vệ an toàn cho các thiết bị điều khiển đắt tiền phía sau.

Sự an toàn tuyệt đối này giúp cầu đấu khối 4P Hivero trở thành lựa chọn lý tưởng cho các tủ điện phân phối chính. Kỹ thuật viên có thể hoàn toàn yên tâm khi sử dụng thiết bị này để đấu nối các nguồn điện ba pha có điện áp lên tới 600V. Việc đáp ứng các bài kiểm tra điện áp khắt khe là minh chứng rõ ràng nhất cho chất lượng vật tư đạt chuẩn quốc tế. Đây là yếu tố then chốt giúp các nhà thầu cơ điện tự tin đưa sản phẩm vào các dự án trọng điểm.



3.4. Thanh đồng dẫn điện tối ưu

Trái tim của thiết bị nằm ở các thanh đồng thau nguyên chất được bố trí ẩn bên trong lớp vỏ nhựa. Đồng thau có độ dẫn điện cực tốt, giúp dòng điện đi qua một cách trơn tru mà không gây ra hiện tượng sụt áp trên đường truyền. Các thanh kim loại này được gia công với độ dày tiêu chuẩn, đảm bảo không bị cong vênh khi chịu lực ép mạnh từ các bu lông siết cáp. Việc sử dụng thanh đồng chất lượng cao giúp thiết bị luôn duy trì khả năng truyền tải dòng điện ổn định trong suốt vòng đời dự án.

Nếu quý khách có nhu cầu kiểm tra tồn kho hoặc nhận báo giá sỉ các thiết bị đấu nối, vui lòng liên hệ Tiến Duy qua số điện thoại 0904.633.863 (Mr. Ninh) để được hỗ trợ nhanh chóng.



4. Một số nhược điểm cần lưu ý khi sử dụng thực tế

Mặc dù sở hữu nhiều ưu điểm vượt trội, thiết bị này vẫn tồn tại một vài hạn chế nhất định trong quá trình thi công. Kỹ thuật viên cần nắm rõ những nhược điểm này để có phương án bố trí hợp lý.

4.1. Yêu cầu không gian lắp đặt lớn hơn

Nhược điểm dễ nhận thấy nhất của khối đấu nối bốn cực là kích thước chiều dài lớn hơn đáng kể so với các loại ba cực hoặc hai cực cùng công suất. Trong các hộp nút nhấn điều khiển tại chỗ hoặc tủ điện phụ cỡ nhỏ, không gian để bố trí linh kiện thường rất chật chội. Việc cố gắng nhồi nhét một khối domino Hivero bốn cực vào không gian hẹp có thể gây cấn đụng vào các vách ngăn kim loại. Điều này đòi hỏi người thiết kế phải tính toán kỹ lưỡng diện tích bề mặt táp lô ngay từ khâu lên bản vẽ.

Ngoài ra, việc bố trí các khối đấu nối lớn cũng làm giảm đi phần không gian dành cho máng nhựa đi dây. Kỹ thuật viên phải chừa đủ khoảng trống phía trước và hai bên thiết bị để thuận tiện cho việc luồn các sợi cáp điện có tiết diện lớn. Nếu không sắp xếp khoa học, luồng không khí làm mát bên trong vỏ tủ sẽ bị cản trở, làm giảm hiệu quả tản nhiệt chung của hệ thống. Tuy nhiên, nhược điểm này hoàn toàn có thể khắc phục được nếu người thợ có kinh nghiệm tổ chức không gian tủ điện bài bản.



4.2. Đòi hỏi kỹ thuật bấm đầu cốt chính xác

Sự tương thích giữa dòng định mức của khối đấu nối và tiết diện dây cáp điện là yếu tố bắt buộc phải tuân thủ nghiêm ngặt. Mỗi mã sản phẩm đều được thiết kế với một kích thước khe cắm nhất định, ví dụ mã 20A chỉ phù hợp với dây 3.5mm², trong khi mã 200A yêu cầu dây lên tới 60mm². Nếu sử dụng dây cáp quá lớn, đầu cốt sẽ không thể lọt vừa vào khe cắm, gây khó khăn cho việc siết ốc và làm giảm diện tích tiếp xúc. Ngược lại, dây cáp quá nhỏ khi chạy tải lớn sẽ sinh nhiệt, làm chảy lớp vỏ nhựa cách điện xung quanh.

Trước khi đưa dây vào thiết bị, bắt buộc phải sử dụng kìm chuyên dụng để bấm đầu cốt chẻ hoặc cốt tròn cho tất cả các lõi đồng. Việc tuốt vỏ dây và nhét trực tiếp các sợi đồng tơi xốp vào khe siết ốc là hành vi vi phạm nghiêm trọng quy tắc an toàn điện. Đầu cốt không chỉ giúp gom gọn các sợi đồng nhỏ mà còn tạo ra một bề mặt tiếp xúc phẳng, tối ưu hóa khả năng truyền tải dòng điện. Kỹ thuật bấm cốt đúng chuẩn đòi hỏi người thợ phải được đào tạo bài bản và trang bị đầy đủ dụng cụ thi công chuyên nghiệp.

>>> Xem thêm: Khi nào cần dùng Domino 4P Hivero?



5. Đánh giá ưu nhược điểm cầu đấu khối 4P Hivero trong thi công

Khi đặt lên bàn cân, những giá trị kỹ thuật mà thiết bị mang lại hoàn toàn vượt trội so với các hạn chế về mặt không gian. Việc ứng dụng đúng cách sẽ phát huy tối đa hiệu quả của sản phẩm.

5.1. Tối ưu hóa cho hệ thống 3 pha 4 dây

Tại các nhà máy sản xuất, hệ thống điện ba pha bốn dây là chuẩn mực bắt buộc để vận hành các loại máy móc công suất lớn. Thiết kế bốn cực của cầu đấu khối 4P Hivero tương ứng chính xác với ba pha nóng L1, L2, L3 và một dây trung tính N của lưới điện. Sự trùng khớp này giúp kỹ thuật viên dễ dàng đấu nối cáp nguồn mà không bị dư thừa hay thiếu hụt các điểm tiếp xúc. Việc sử dụng đúng loại thiết bị bốn cực giúp sơ đồ nguyên lý được hiện thực hóa một cách khoa học và trực quan nhất.

Các loại máy tiện, máy phay hiện đại thường yêu cầu nguồn điện ba pha cho động cơ chính và nguồn một pha cho hệ thống điều khiển. Thiết bị đấu nối bốn cực đóng vai trò làm điểm giao tiếp hoàn hảo để cấp đồng thời cả ba pha nóng và dây trung tính vào máy. Sự tiếp xúc hoàn hảo này giúp động cơ không bị mất pha đột ngột, ngăn ngừa tình trạng cháy cuộn dây stator gây thiệt hại lớn. Đây là giải pháp kỹ thuật mang tính đồng bộ cao, đáp ứng tốt các yêu cầu khắt khe của những dự án công nghiệp.



5.2. Khả năng dự phòng cực linh hoạt

Trong thiết kế tủ điện, việc dự trù các điểm kết nối trống là một chiến lược thông minh để mở rộng phụ tải trong tương lai. Khi đấu nối một thiết bị ba pha không cần dây trung tính, kỹ thuật viên vẫn ưu tiên sử dụng khối bốn cực để chừa lại một cực trống. Cực dự phòng này sẽ cực kỳ hữu ích khi nhà máy muốn lắp thêm một quạt tản nhiệt một pha hoặc đèn chiếu sáng cục bộ ngay tại vị trí máy đó. Sự chuẩn bị trước này giúp tránh việc phải khoan cắt, bổ sung thêm linh kiện mới vào tủ điện đang vận hành.



5.3. Tuổi thọ vận hành dài hạn

Xét về mặt kinh tế, việc đầu tư sử dụng linh kiện đấu nối chất lượng cao ngay từ đầu mang lại hiệu quả chi phí dài hạn rất rõ rệt. Mặc dù giá thành có thể nhỉnh hơn đôi chút so với các loại hàng trôi nổi, nhưng tuổi thọ thiết bị kéo dài giúp nhà máy tiết kiệm được khoản lớn chi phí thay thế vật tư. Lớp vỏ nhựa cách điện và thanh đồng dẫn điện không bị suy giảm chất lượng sau nhiều năm hoạt động trong môi trường khắc nghiệt. Việc giảm thiểu thời gian dừng máy do sự cố chập cháy tủ điện mang lại giá trị sản xuất khổng lồ cho doanh nghiệp.

Đánh giá cầu đấu khối 4P Hivero một cách tổng thể, đây là một sản phẩm đạt độ hoàn thiện rất cao về cả cơ khí lẫn điện học. Những nhược điểm về không gian lắp đặt hoàn toàn có thể được giải quyết thông qua kỹ năng thiết kế và bố trí tủ điện chuyên nghiệp. Sự an toàn, bền bỉ và tính linh hoạt trong ứng dụng chính là những yếu tố then chốt giúp sản phẩm này chinh phục được giới kỹ thuật. Việc lựa chọn đúng mã sản phẩm luôn là quyết định đầu tư thông minh của các nhà thầu cơ điện.

6. Tiêu chuẩn kiểm tra chất lượng thiết bị trước khi đóng điện

Một hệ thống điện công nghiệp chỉ được phép đưa vào vận hành khi toàn bộ các điểm đấu nối đã vượt qua quy trình kiểm tra nghiêm ngặt. Yếu tố đầu tiên cần đánh giá là lực siết ốc tại tất cả các cực của khối đấu nối bốn pha. Kỹ thuật viên giám sát sẽ dùng tua vít thử lực để kiểm tra ngẫu nhiên các điểm tiếp xúc, đảm bảo đầu cốt đã được kẹp chặt vào thanh đồng theo đúng thông số lực vặn tiêu chuẩn. Nếu phát hiện bất kỳ ốc siết nào bị lỏng, toàn bộ cụm dây dẫn đó phải được tháo ra và thi công lại từ đầu để triệt tiêu nguy cơ phát sinh tia lửa điện.

Tiêu chuẩn tiếp theo liên quan đến khả năng cách điện và tổ chức không gian bên trong vỏ tủ. Các bó dây cáp phải được luồn gọn gàng trong máng nhựa đục lỗ, không được để dây dẫn vắt ngang qua các thiết bị đóng cắt có nhiệt độ cao. Khoảng cách rò điện giữa các pha và giữa pha với vỏ tủ nối đất phải tuân thủ nghiêm ngặt theo quy chuẩn kỹ thuật điện hiện hành. Lớp vỏ nhựa của các linh kiện đấu nối phải chứng minh được khả năng chống cháy lan, đảm bảo sự cố ngắn mạch cục bộ không phát triển thành đám cháy lớn.

Cuối cùng, công tác đánh dấu nhãn tên và vệ sinh bề mặt thiết bị cũng là một tiêu chí nghiệm thu quan trọng. Những tủ điện đáp ứng trọn vẹn các tiêu chí này sẽ mang lại sự an tâm tuyệt đối cho chủ đầu tư, đảm bảo dây chuyền sản xuất tại TP.HCM mở rộng luôn vận hành với hiệu suất cao nhất. Các giám sát viên thường kiểm tra các hạng mục sau trước khi đóng điện:

• Các nhãn tên phải được in rõ ràng và dán đúng vị trí tương ứng với bản vẽ thiết kế.
• Bề mặt khối đấu nối phải được thổi sạch mạt kim loại phát sinh trong quá trình khoan cắt.
• Khoảng cách an toàn giữa các thiết bị sinh nhiệt phải được đảm bảo tuyệt đối.
