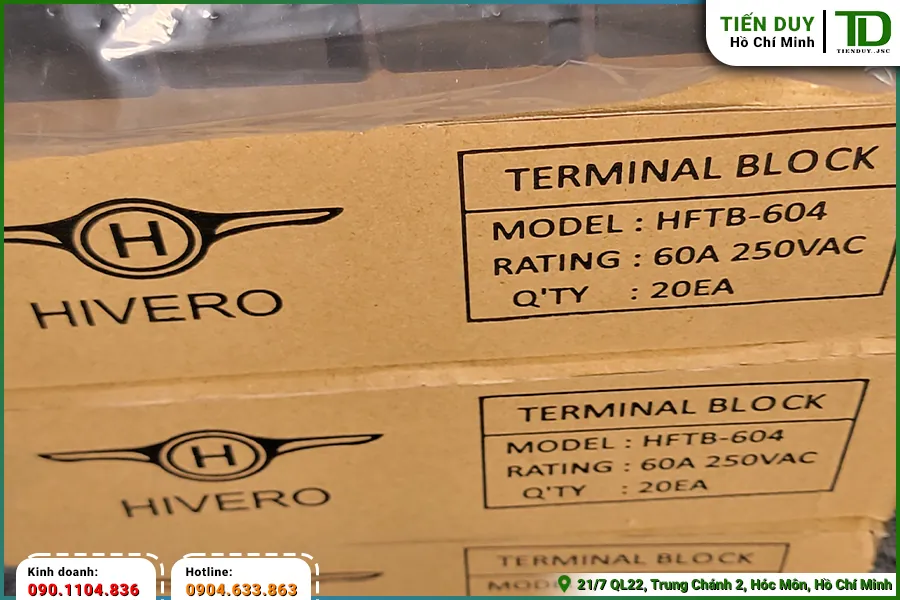

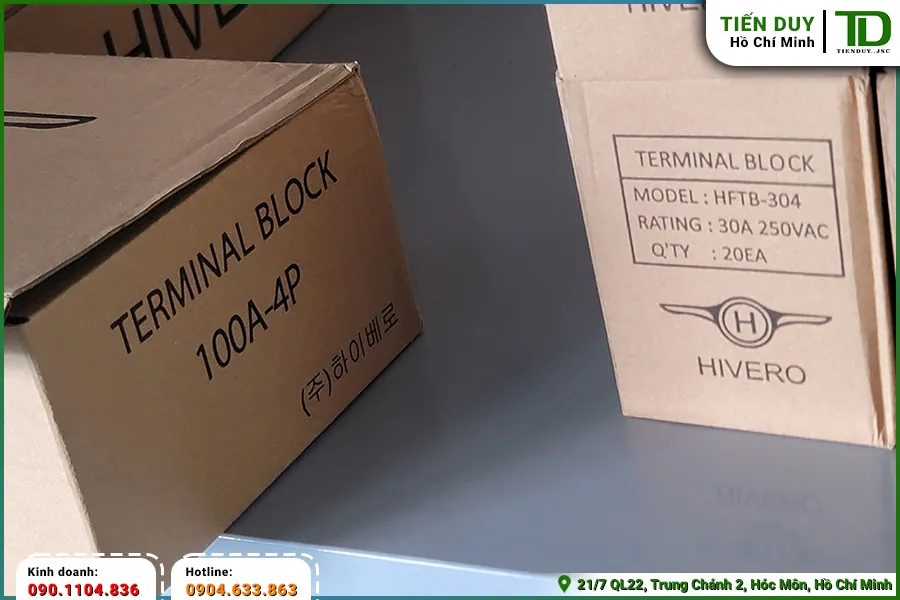

Domino 4P Hivero là thiết bị đấu nối 4 cực chuyên dụng, bao gồm các mã phổ biến như HFTB-204 (20A), HFTB-304 (30A), HFTB-604 (60A) và HFTB-1004 (100A). Thiết bị được sử dụng chủ yếu trong các hệ thống điện 3 pha 4 dây (3 pha nóng L1, L2, L3 và 1 dây trung tính N) để cấp nguồn cho máy móc gia công cơ khí, tủ chiếu sáng. Ngoài ra, khối 4 cực còn được ứng dụng để gom 2 cặp dây tín hiệu cảm biến hoặc phân nhánh nguồn phụ 24VDC trong các mạch điều khiển PLC tại các nhà máy tự động hóa.



1. Giới thiệu chung về dòng sản phẩm Domino 4P Hivero

Thiết bị đấu nối bốn cực là một linh kiện cơ bản nhưng giữ vai trò thiết yếu trong các hệ thống điện công nghiệp. Việc tìm hiểu rõ nguồn gốc và đặc tính của sản phẩm giúp kỹ thuật viên dễ dàng nhận diện khi thi công.

1.1. Đặc điểm nhận diện khối 4 cực

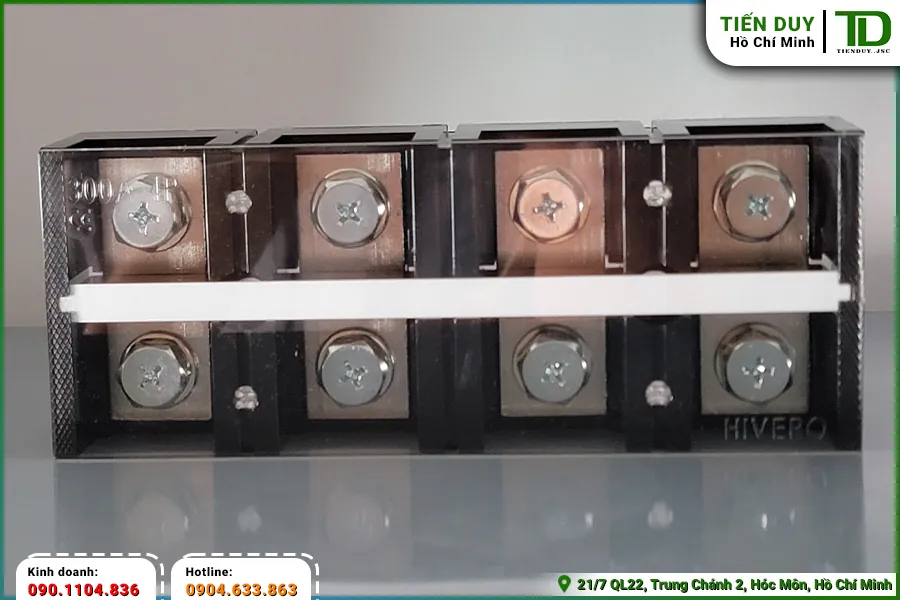

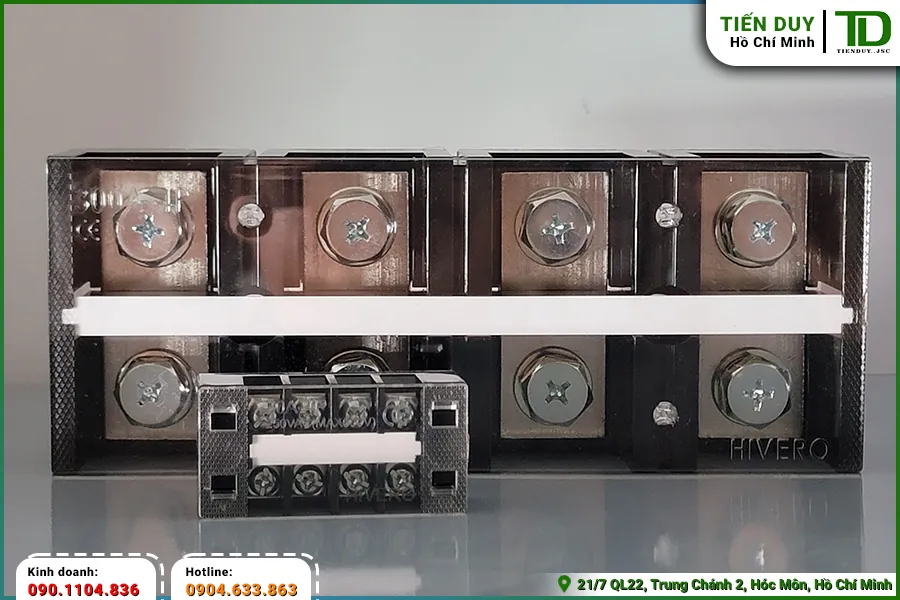

Thương hiệu Hivero có xuất xứ từ Hàn Quốc, nổi tiếng với các dòng linh kiện phụ kiện tủ điện đạt tiêu chuẩn chất lượng quốc tế. Dòng sản phẩm Domino 4P Hivero được thiết kế dưới dạng một khối chữ nhật nguyên khối, tích hợp đúng bốn cực đấu nối trên cùng một đế nhựa. Bề mặt thiết bị có màu đen đặc trưng, đi kèm với các ốc siết dây bằng kim loại sáng bóng được xếp thành hai hàng song song. Người dùng có thể dễ dàng nhận biết sản phẩm thông qua logo hãng và các thông số định mức được in chìm rõ nét trên thân vỏ. Thiết kế này mang lại sự đồng bộ và tính thẩm mỹ cao cho toàn bộ không gian bên trong tủ điện.



1.2. Thông số định mức cơ bản

Khi lên danh mục vật tư cho dự án, kỹ thuật viên cần đặc biệt chú ý đến các thông số định mức của thiết bị để đảm bảo an toàn hệ thống. Dòng sản phẩm bốn cực của Hivero được sản xuất với dải công suất rất rộng, trải dài từ 10A cho đến 400A. Sự đa dạng này giúp thiết bị đáp ứng được mọi nhu cầu truyền tải điện năng, từ các mạch điều khiển nhỏ gọn cho đến hệ thống động lực công suất lớn. Điện áp cách điện của khối đấu nối thường đạt mức tiêu chuẩn công nghiệp, giúp ngăn ngừa hiện tượng phóng điện giữa các cực.

Việc nắm rõ các thông số này giúp quá trình lắp ráp tủ điện diễn ra nhanh chóng và chính xác hơn. Dưới đây là một số đặc tính kỹ thuật cơ bản của dòng sản phẩm này:

• Dòng điện định mức đa dạng từ 10A, 20A, 30A đến 400A.
• Số lượng cực cố định là bốn cực, phù hợp cho nhiều sơ đồ đấu nối.
• Kiểu lắp đặt cố định bằng vít trực tiếp lên bảng táp lô tủ điện.
• Vật liệu vỏ cách điện chịu nhiệt tốt, an toàn khi vận hành liên tục.



2. Sử dụng Domino 4P Hivero cho hệ thống điện 3 pha 4 dây

Sự phổ biến của thiết bị này xuất phát từ đặc thù của mạng lưới điện công nghiệp hiện nay. Cấu trúc bốn cực mang lại sự tương thích tuyệt đối cho các ứng dụng truyền tải điện năng có dây trung tính.

2.1. Phân phối nguồn động lực kèm dây trung tính

Tại các nhà máy sản xuất, hệ thống điện ba pha bốn dây là chuẩn mực bắt buộc để vận hành các loại máy móc công suất lớn. Thiết kế bốn cực của Domino 4P Hivero tương ứng chính xác với ba pha nóng L1, L2, L3 và một dây trung tính N của lưới điện. Sự trùng khớp này giúp kỹ thuật viên dễ dàng đấu nối cáp nguồn mà không bị dư thừa hay thiếu hụt các điểm tiếp xúc. Việc sử dụng đúng loại thiết bị bốn cực giúp sơ đồ nguyên lý được hiện thực hóa một cách khoa học và trực quan nhất.

Khi so sánh với việc ghép nối nhiều khối đơn cực lại với nhau, giải pháp dùng domino Hivero nguyên khối mang lại độ tin cậy cao hơn hẳn. Các khối đúc liền mạch giúp triệt tiêu hoàn toàn sự xê dịch giữa các pha khi có tác động lực từ bên ngoài. Khoảng cách giữa các cực đã được nhà sản xuất tính toán cố định, đảm bảo tiêu chuẩn an toàn cách điện trong mọi điều kiện môi trường. Đây là lý do cốt lõi khiến thiết bị này luôn là ưu tiên hàng đầu của các kỹ sư thiết kế.



2.2. Đấu nối tủ điện chiếu sáng công nghiệp

Hệ thống chiếu sáng nhà xưởng luôn đòi hỏi một tủ điện phân phối được tổ chức khoa học và an toàn. Khối đấu nối bốn cực thường được sử dụng để chia nhánh nguồn điện ba pha kèm trung tính cho các phụ tải công suất nhỏ. Thay vì kéo trực tiếp cáp động lực từ aptomat tổng đến từng thiết bị, kỹ thuật viên sẽ đưa nguồn qua một khối đấu nối trung gian. Cách làm này giúp việc quản lý sơ đồ đi dây trở nên trực quan và dễ dàng kiểm soát hơn rất nhiều. Việc phân nhánh qua một trạm trung gian giúp cách ly các lỗi ngắn mạch cục bộ, không làm ảnh hưởng đến toàn bộ hệ thống điện của nhà máy.



2.3. Cấp nguồn cho máy móc gia công cơ khí

Các loại máy tiện, máy phay hiện đại thường yêu cầu nguồn điện ba pha cho động cơ chính và nguồn một pha cho hệ thống điều khiển. Thiết bị đấu nối bốn cực đóng vai trò làm điểm giao tiếp hoàn hảo để cấp đồng thời cả ba pha nóng và dây trung tính vào máy. Ngàm kẹp dây của khối đấu nối ép chặt đầu cốt, đảm bảo dòng điện luôn được truyền tải đồng đều trên tất cả các nhánh. Sự tiếp xúc hoàn hảo này giúp động cơ không bị mất pha đột ngột, ngăn ngừa tình trạng cháy cuộn dây stator gây thiệt hại lớn.

Việc bố trí một hàng các khối đấu nối ở dưới cùng của tủ điện giúp công tác kéo cáp từ mương cáp lên trở nên cực kỳ thuận tiện. Thanh đồng thau nguyên chất bên trong đóng vai trò cốt lõi giúp dòng điện đi qua một cách trơn tru mà không gây ra hiện tượng sụt áp. Khả năng dẫn điện tốt cũng giúp triệt tiêu lượng nhiệt phát sinh tại các điểm tiếp xúc khi động cơ hoạt động liên tục. Điều này đặc biệt có ý nghĩa trong các môi trường công nghiệp đòi hỏi độ tin cậy và tính ổn định cao.



3. Ứng dụng Domino 4P Hivero trong các mạch điều khiển tín hiệu

Bên cạnh mạch động lực, khối đấu nối bốn cực còn phát huy tác dụng to lớn trong việc tổ chức dây dẫn tín hiệu. Khả năng phân tách rõ ràng giúp hệ thống điều khiển hoạt động chính xác.

3.1. Gom dây tín hiệu từ cảm biến ngoại vi

Các loại cảm biến quang hoặc cảm biến tiệm cận thường sử dụng cáp tín hiệu có bốn lõi dây riêng biệt. Việc sử dụng Domino 4P Hivero giúp kỹ thuật viên gom trọn vẹn một cụm dây cảm biến vào cùng một khối đấu nối duy nhất. Dòng điện của các tín hiệu này thường rất nhỏ, chỉ ở mức vài milliampere, nên yêu cầu về điện trở tiếp xúc phải cực kỳ thấp. Thanh đồng thau bên trong khối đấu nối giúp tín hiệu truyền đi một cách nguyên vẹn, không bị suy hao hay nhiễu sóng.

Việc tập trung toàn bộ dây cảm biến về một khối đấu nối duy nhất giúp sơ đồ đi dây trở nên gọn gàng và khoa học hơn. Khi có sự cố đứt dây ngầm ngoài nhà xưởng, người thợ chỉ cần dùng đồng hồ vạn năng đo thông mạch tại điểm tập trung này để khoanh vùng lỗi. Phương pháp này tiết kiệm đáng kể thời gian dò dây thủ công, giúp hệ thống nhanh chóng hoạt động trở lại. Sự ổn định của các điểm tiếp xúc cũng ngăn chặn tình trạng báo lỗi giả do lỏng dây gây ra.



3.2. Liên kết cụm rơ le trung gian

Tủ điện điều khiển thường chứa hàng chục rơ le trung gian để đóng cắt các mạch logic đan chéo nhau. Khối đấu nối bốn cực đóng vai trò như một thanh cái thu nhỏ, giúp liên kết các chân cuộn hút hoặc tiếp điểm phụ của rơ le lại với nhau. Thay vì phải nối trực tiếp từ chân đế rơ le này sang chân đế rơ le khác tạo thành một mớ dây chằng chịt, thợ điện sẽ đưa tất cả về khối đấu nối. Cách làm này không chỉ tăng tính thẩm mỹ mà còn đảm bảo an toàn tuyệt đối khi cần thay thế một rơ le bị hỏng.



3.3. Tổ chức dây dẫn cho bộ điều khiển PLC

Bộ điều khiển lập trình PLC là thiết bị đắt tiền và rất nhạy cảm với các sự cố chập cháy từ bên ngoài. Do đó, người ta không bao giờ đấu nối trực tiếp dây dẫn từ tải vào thẳng các ngõ ra hoặc ngõ vào của PLC. Khối đấu nối bốn cực được sử dụng làm lớp đệm trung gian, cách ly về mặt cơ học giữa dây dẫn hiện trường và cổng kết nối của thiết bị điều khiển. Nếu có lực kéo giật vô tình xảy ra, ngàm kẹp của khối đấu nối sẽ giữ lại toàn bộ lực tác động, bảo vệ an toàn cho các module PLC mỏng manh.

Hơn nữa, việc sử dụng cầu đấu trung gian giúp công tác nâng cấp chương trình hoặc thay đổi cấu hình phần cứng trở nên linh hoạt hơn. Kỹ thuật viên chỉ cần thao tác tháo lắp dây trên các cực của khối đấu nối mà không phải đụng chạm đến bộ điều khiển trung tâm. Các nhãn tên được dán tương ứng trên từng cực sẽ chỉ rõ ngõ vào nào đang điều khiển thiết bị nào dưới xưởng. Đây là tiêu chuẩn thi công bắt buộc đối với các tủ điện máy móc công nghiệp hiện đại.



3.4. Phân nhánh nguồn phụ 24VDC

Trong các hệ thống tự động hóa, nguồn điện 24VDC được sử dụng rộng rãi để cấp cho màn hình HMI, cảm biến và cuộn hút van khí nén. Khối đấu nối bốn cực cho phép kỹ thuật viên chia hai cặp nguồn dương và âm một cách gọn gàng trên cùng một đế nhựa. Việc đấu nối tập trung này giúp thợ điện dễ dàng ngắt nguồn riêng cho từng cụm thiết bị khi cần bảo trì hoặc thay thế linh kiện. Các đầu cốt dây điện được kẹp chặt chẽ, đảm bảo nguồn điện cấp cho mạch điều khiển luôn ổn định, không bị chập chờn.

Nếu quý khách có nhu cầu kiểm tra tồn kho hoặc nhận báo giá sỉ các thiết bị đấu nối, vui lòng liên hệ Tiến Duy qua số điện thoại 0901.104.836 (Ms. Hiền) để được hỗ trợ nhanh chóng.



4. Các trường hợp cần dự phòng cực đấu nối

Trong thiết kế tủ điện, việc dự trù các điểm kết nối trống là một chiến lược thông minh. Khối đấu nối bốn cực mang lại sự linh hoạt cao cho các phương án dự phòng.

4.1. Mở rộng phụ tải trong tương lai

Một hệ thống điện công nghiệp luôn cần tính đến khả năng nâng cấp hoặc thay đổi cấu hình trong tương lai. Khi đấu nối một thiết bị ba pha không cần dây trung tính, kỹ thuật viên vẫn ưu tiên sử dụng cầu đấu Hivero loại bốn cực để chừa lại một cực trống. Cực dự phòng này sẽ cực kỳ hữu ích khi nhà máy muốn lắp thêm một quạt tản nhiệt một pha hoặc đèn chiếu sáng cục bộ ngay tại vị trí máy đó. Sự chuẩn bị trước này giúp tránh việc phải khoan cắt, bổ sung thêm linh kiện mới vào tủ điện đang vận hành.

Việc sử dụng các khối đấu nối có cực dự phòng giúp quá trình mở rộng diễn ra cực kỳ linh hoạt. Khi cần bổ sung thiết bị, kỹ thuật viên chỉ việc ghim thêm dây vào cực còn trống mà không làm xáo trộn các mạch điện hiện hữu. Sự độc lập này giúp giảm thiểu rủi ro đấu nhầm dây, đảm bảo an toàn tuyệt đối cho người thao tác. Đây là một thói quen thiết kế tốt giúp tiết kiệm chi phí cải tạo hệ thống về lâu dài.



4.2. Tách biệt dây tiếp địa an toàn

Trong một số trường hợp đặc biệt, cực thứ tư của khối đấu nối được tận dụng làm điểm nối dây tiếp địa cho thiết bị ngoại vi. Mặc dù thanh đồng bên trong không được nối trực tiếp ra vỏ tủ, nhưng việc ghim dây tiếp địa vào cực trống giúp bó cáp bốn lõi được cố định chắc chắn. Giải pháp này đảm bảo mọi vỏ kim loại của thiết bị đều được nối đất an toàn thông qua một đường truyền dẫn liền mạch. Nó cũng giúp kỹ thuật viên dễ dàng đo đạc điện trở nối đất định kỳ bằng thiết bị chuyên dụng.



5. Hướng dẫn lựa chọn mã hàng theo công suất thực tế

Để hệ thống vận hành an toàn, việc lựa chọn đúng mã sản phẩm tương ứng với công suất tải là bước cực kỳ quan trọng. Kỹ thuật viên cần căn cứ vào các thông số kỹ thuật để đưa ra quyết định chính xác.

5.1. Đánh giá dòng điện định mức của tải

Dòng điện định mức là yếu tố tiên quyết để xác định mã hàng phù hợp cho từng cụm thiết bị cụ thể. Kỹ thuật viên cần tính toán tổng dòng điện tiêu thụ của phụ tải, sau đó chọn khối đấu nối có dòng định mức lớn hơn hoặc bằng giá trị đã tính. Ví dụ, với một động cơ tiêu thụ dòng 15A, người thợ nên sử dụng khối đấu nối loại 20A hoặc 30A để đảm bảo hệ số dự phòng an toàn. Việc chọn thiết bị quá sát với dòng tải thực tế sẽ làm giảm tuổi thọ của thanh đồng do phải hoạt động liên tục ở mức giới hạn.

Trong trường hợp hệ thống có dòng khởi động lớn như các trạm bơm nước, việc nâng cấp mã hàng lên một bậc là điều hoàn toàn cần thiết. Các loại Domino 4P Hivero công suất lớn từ 60A đến 100A sẽ chịu được những cú sốc dòng điện chớp nhoáng mà không bị quá nhiệt. Việc lựa chọn đúng dòng định mức giúp triệt tiêu nguy cơ phát sinh tia lửa điện tại các điểm tiếp xúc. Đây là nguyên tắc thiết kế cơ bản mà mọi kỹ sư cơ điện đều phải nắm vững khi lên dự toán vật tư.



5.2. Tính toán tiết diện cáp điện tương thích

Sự tương thích giữa dòng định mức của khối đấu nối và tiết diện dây cáp điện là yếu tố bắt buộc phải tuân thủ. Mỗi mã sản phẩm đều được thiết kế với một kích thước khe cắm nhất định, phù hợp với một dải tiết diện cáp cụ thể. Nếu sử dụng dây cáp quá lớn, đầu cốt sẽ không thể lọt vừa vào khe cắm, gây khó khăn cho việc siết ốc và làm giảm diện tích tiếp xúc. Ngược lại, dây cáp quá nhỏ khi chạy tải lớn sẽ sinh nhiệt, làm chảy lớp vỏ nhựa cách điện xung quanh.



5.3. Bố trí khoảng cách lắp đặt trên táp lô

Khi định vị khối đấu nối lên bảng táp lô, người thợ cần tính toán khoảng không gian an toàn để thiết bị tản nhiệt tốt nhất. Tránh lắp đặt khối đấu nối quá sát với biến tần hoặc điện trở sấy để không bị ảnh hưởng bởi nhiệt lượng tỏa ra từ các thiết bị này. Kỹ thuật viên phải chừa đủ không gian trống phía trước và hai bên khối đấu nối để thuận tiện cho việc luồn dây cáp có tiết diện lớn. Khoảng cách rò điện giữa các pha và giữa pha với vỏ tủ nối đất phải tuân thủ nghiêm ngặt theo quy chuẩn kỹ thuật điện hiện hành.

Việc bố trí linh kiện một cách khoa học giúp luồng không khí làm mát lưu thông dễ dàng bên trong vỏ tủ. Các bước cơ bản để tối ưu hóa không gian lắp đặt bao gồm:

• Đo đạc chính xác kích thước của khối đấu nối trước khi khoan lỗ bắt vít.
• Sử dụng thanh ray nhôm hoặc đế nhựa cách điện để nâng cao thiết bị khỏi mặt táp lô.
• Sắp xếp các khối đấu nối theo từng cụm chức năng riêng biệt để dễ quản lý.
• Cố định chắc chắn các bó cáp bằng dây thít nhựa để giảm lực tì đè lên ngàm kẹp.

6. Tiêu chuẩn kỹ thuật khi thi công tủ điện công nghiệp

Một hệ thống điện công nghiệp chỉ được phép đưa vào vận hành khi toàn bộ các điểm đấu nối đã vượt qua quy trình kiểm tra nghiêm ngặt. Yếu tố đầu tiên cần đánh giá là lực siết ốc tại tất cả các cực của khối đấu nối bốn pha. Kỹ thuật viên giám sát sẽ dùng tua vít thử lực để kiểm tra ngẫu nhiên các điểm tiếp xúc, đảm bảo đầu cốt đã được kẹp chặt vào thanh đồng. Nếu phát hiện bất kỳ ốc siết nào bị lỏng, toàn bộ cụm dây dẫn đó phải được tháo ra và thi công lại từ đầu để triệt tiêu nguy cơ phát sinh tia lửa điện.

Tiêu chuẩn tiếp theo liên quan đến việc xử lý đầu cáp điện trước khi đưa vào khe cắm của thiết bị. Bắt buộc 100% các sợi dây dẫn phải được bấm đầu cốt chẻ hoặc cốt tròn tương ứng với tiết diện cáp. Việc tuốt vỏ dây và nhét trực tiếp các sợi đồng tơi xốp vào khe siết ốc là hành vi vi phạm nghiêm trọng quy tắc an toàn điện. Đầu cốt không chỉ giúp gom gọn các sợi đồng nhỏ mà còn tạo ra một bề mặt tiếp xúc phẳng, tối ưu hóa khả năng truyền tải dòng điện.

Cuối cùng, công tác đánh dấu nhãn tên và vệ sinh bề mặt thiết bị cũng là một tiêu chí nghiệm thu quan trọng. Các nhãn tên phải được in rõ ràng và dán đúng vị trí tương ứng với bản vẽ thiết kế. Bề mặt khối đấu nối phải được thổi sạch mạt kim loại phát sinh trong quá trình khoan cắt. Những tủ điện đáp ứng trọn vẹn các tiêu chí này sẽ mang lại sự an tâm tuyệt đối cho chủ đầu tư, đảm bảo dây chuyền sản xuất tại các khu công nghiệp thuộc TP.HCM luôn vận hành với hiệu suất cao nhất.
