Test Terminal 4P Hivero (bao gồm các mã CTT: HCTT-04S, HCTT-04P, HCTT-04C và PTT: HPTT-04S, HPTT-04P, HPTT-04C) là khối thử nghiệm 4 cực định mức AC250V 10A. Thiết bị được ứng dụng chuyên sâu trong các tủ điện công nghiệp 3 pha 4 dây để cách ly, đo lường tín hiệu từ biến dòng (CT) và biến áp (PT), đặc biệt hỗ trợ kiểm tra rơ le chạm đất và đồng hồ đa năng mà không cần ngắt điện toàn hệ thống.

1. Giới thiệu về khối thử nghiệm 4 pha Hivero

Để triển khai hiệu quả các hệ thống đo lường phức tạp, việc hiểu rõ nền tảng kỹ thuật của thiết bị là bước đầu tiên vô cùng quan trọng. Sản phẩm này được thiết kế đặc thù để đáp ứng các yêu cầu khắt khe trong môi trường điện công nghiệp.

1.1. Đặc tính kỹ thuật phục vụ đo lường 3 pha 4 dây

Trong các hệ thống điện hiện đại, Test Terminal 4P Hivero đóng vai trò như một trạm trung chuyển tín hiệu an toàn giữa mạch động lực và thiết bị đo. Sản phẩm được chế tạo với khả năng chịu điện áp cách điện lên đến AC250V và dòng điện định mức 10A liên tục. Các tiếp điểm bên trong sử dụng hợp kim đồng mạ cao cấp giúp giảm thiểu tối đa điện trở tiếp xúc khi truyền tải tín hiệu. Nhờ cấu trúc cơ khí chính xác, thiết bị đảm bảo tín hiệu từ biến dòng và biến áp không bị suy hao hay nhiễu loạn trong quá trình hoạt động. Điều này đặc biệt quan trọng đối với các tủ điện yêu cầu độ chính xác đo lường cao tại các nhà máy sản xuất.

Vật liệu chế tạo vỏ bọc của thiết bị là loại nhựa kỹ thuật có khả năng chống cháy lan và chịu nhiệt độ cao. Thiết kế các rãnh định vị thông minh trên thân vỏ giúp ngăn chặn tuyệt đối tình trạng cắm nhầm cực tính giữa các pha. Sự kết hợp hoàn hảo giữa vật liệu cao cấp và thiết kế tối ưu giúp sản phẩm đáp ứng tốt các tiêu chuẩn an toàn công nghiệp. Kỹ thuật viên có thể hoàn toàn yên tâm khi thao tác với thiết bị ngay cả trong điều kiện môi trường khắc nghiệt.

1.2. Vai trò của cực thứ 4 (dây trung tính) trong mạch tín hiệu

Khác với các dòng 3 cực thông thường, khối thử nghiệm 4 pha Hivero được bổ sung thêm một cực dành riêng cho dây trung tính (dây N). Sự xuất hiện của cực thứ 4 cho phép kỹ thuật viên trích xuất đầy đủ tín hiệu điện áp pha và điện áp dây để cấp cho các đồng hồ đa năng. Trong các mạch bảo vệ, cực trung tính này giúp rơ le nhận diện chính xác các dòng điện rò hoặc sự mất cân bằng pha. Việc tích hợp toàn bộ 4 dây vào một khối duy nhất giúp tiết kiệm đáng kể không gian lắp đặt trên mặt cánh tủ điện. Kỹ thuật viên cũng dễ dàng thao tác cắm rút đồng bộ cả 4 tín hiệu chỉ với một lần thực hiện duy nhất. Để nắm vững hơn về các khái niệm cơ bản và nguyên lý hoạt động chung của dòng sản phẩm này, quý khách có thể tham khảo thêm tài liệu chuyên môn của chúng tôi.

>>> Xem thêm: Test Terminal Hivero là gì?

2. Các ứng dụng của Test Terminal 4P Hivero trong hệ thống đo lường

Chức năng cốt lõi của thiết bị là hỗ trợ tối đa cho công tác giám sát thông số điện năng một cách liên tục và an toàn. Dưới đây là những ứng dụng thực tế phổ biến nhất tại các nhà máy.

2.1. Trích xuất tín hiệu cho đồng hồ điện năng đa năng

Các đồng hồ điện năng kỹ thuật số hiện nay đều yêu cầu cung cấp đầy đủ tín hiệu dòng điện và điện áp của cả 3 pha kèm dây trung tính. Việc ứng dụng Test Terminal 4P Hivero tại vị trí này giúp tạo ra một điểm kết nối trung gian hoàn hảo giữa biến dòng, biến áp và đồng hồ. Khi cần kiểm tra thông số, người vận hành chỉ việc sử dụng phích cắm chuyên dụng để lấy tín hiệu ra thiết bị đo cầm tay. Thao tác này hoàn toàn cách ly người dùng khỏi lưới điện động lực nguy hiểm phía sau cánh tủ. Dữ liệu thu thập được sẽ phản ánh chính xác tình trạng tiêu thụ điện năng của toàn bộ dây chuyền sản xuất.

2.2. Hỗ trợ kiểm tra rơ le bảo vệ chạm đất (Earth Fault)

Trong hệ thống bảo vệ an toàn điện, rơ le chạm đất hoạt động dựa trên nguyên lý tổng trở dòng điện của 3 pha và dây trung tính. Thiết bị Test Terminal 4 cực cung cấp giải pháp tuyệt vời để kỹ thuật viên bơm dòng điện giả lập vào rơ le nhằm kiểm tra độ nhạy của hệ thống. Bằng cách kết nối máy tạo dòng thứ cấp qua phích cắm, người ta có thể mô phỏng các kịch bản sự cố chạm đất với độ chính xác cao. Quá trình thử nghiệm này diễn ra độc lập mà không làm ảnh hưởng đến trạng thái vận hành của lưới điện chính. Nhờ đó, hệ thống bảo vệ luôn được duy trì trong trạng thái sẵn sàng hoạt động khi có sự cố thực tế xảy ra.

2.3. Cách ly mạch dòng và mạch áp không cần cắt điện

Một trong những yêu cầu khắt khe nhất của điện công nghiệp là khả năng bảo trì thiết bị mà không làm gián đoạn nguồn điện cung cấp. Thiết bị thử nghiệm giải quyết triệt để bài toán này nhờ cơ cấu tự động chuyển đổi trạng thái tiếp điểm bên trong. Đối với mạch dòng, thiết bị sẽ tự động ngắn mạch cuộn thứ cấp của CT ngay khi phích cắm được rút ra, ngăn chặn hiện tượng quá áp phá hủy lớp cách điện. Đối với mạch áp, các tiếp điểm sẽ mở ra để cô lập hoàn toàn nguồn điện đi vào đồng hồ đo.

Quá trình cách ly tín hiệu diễn ra tự động mang lại những ưu điểm vượt trội cho công tác bảo trì:

• Bảo vệ an toàn tính mạng cho kỹ thuật viên khỏi các nguy cơ điện giật.
• Ngăn chặn tình trạng hở mạch thứ cấp gây nổ biến dòng điện.
• Rút ngắn thời gian thao tác tháo lắp các thiết bị đo lường trên mặt tủ.
• Đảm bảo dây chuyền sản xuất bên dưới vẫn vận hành liên tục không gián đoạn.

2.4. Phục vụ công tác hiệu chuẩn thiết bị định kỳ

Các thiết bị đo lường trong nhà máy yêu cầu phải được hiệu chuẩn định kỳ hàng năm để đảm bảo sai số nằm trong giới hạn cho phép. Việc ứng dụng khối thử nghiệm 4 pha Hivero giúp rút ngắn đáng kể thời gian chuẩn bị cho công tác này. Nhân viên kiểm định không cần phải tháo gỡ từng sợi dây điện phía sau đồng hồ, tránh được rủi ro đấu nối nhầm lẫn khi lắp đặt lại. Họ chỉ cần cắm thiết bị phát tín hiệu chuẩn vào mặt trước của khối thử nghiệm để tiến hành so sánh thông số. Quy trình này giúp nâng cao hiệu suất làm việc và đáp ứng các tiêu chuẩn quản lý chất lượng khắt khe nhất.

3. Ứng dụng chuyên biệt theo từng mã hàng 4P

Hãng sản xuất đã phân chia rõ ràng các dòng sản phẩm để phục vụ riêng cho mạch dòng điện và mạch điện áp. Việc lựa chọn đúng mã hàng sẽ quyết định trực tiếp đến mức độ an toàn của hệ thống.

3.1. Ứng dụng của nhóm CTT 4P (HCTT-04S, HCTT-04P, HCTT-04C)

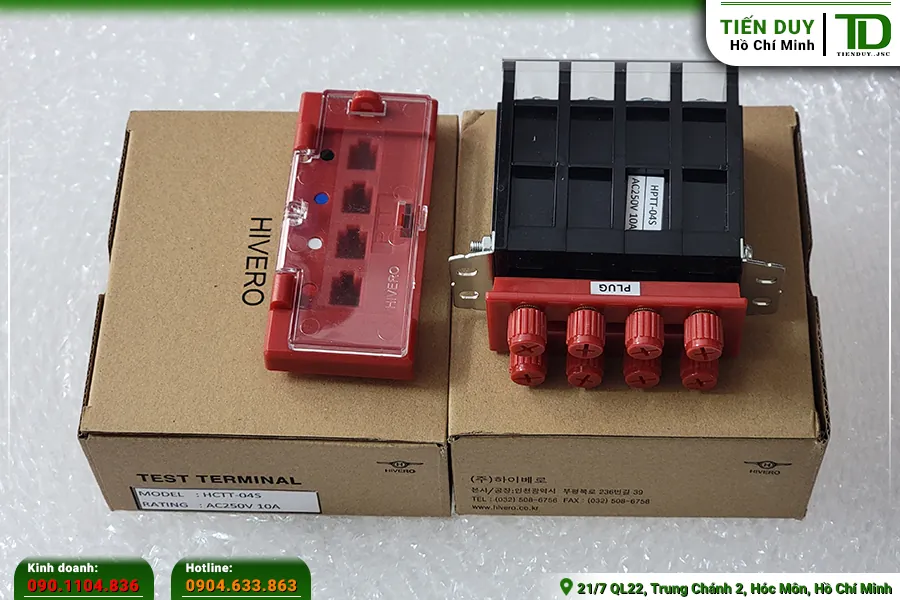

Nhóm sản phẩm CTT của Test Terminal 4P Hivero được thiết kế với cơ cấu cơ khí đặc thù chuyên dùng cho mạch thứ cấp của biến dòng điện. Các mã hàng như HCTT-04S (dạng bộ), HCTT-04P (phích cắm) và HCTT-04C (ổ cắm) đều tích hợp chức năng tự động ngắn mạch CT. Ứng dụng chính của nhóm này là kết nối tín hiệu dòng điện từ 3 pha và dây trung tính vào các rơ le bảo vệ quá dòng hoặc đồng hồ Ampe. Khi kỹ thuật viên rút phích cắm ra, cơ cấu lò xo bên trong ổ cắm sẽ lập tức đóng lại, tạo thành một mạch vòng khép kín cho biến dòng. Điều này giúp loại bỏ hoàn toàn nguy cơ sinh ra điện áp cao gây nguy hiểm cho người và thiết bị.

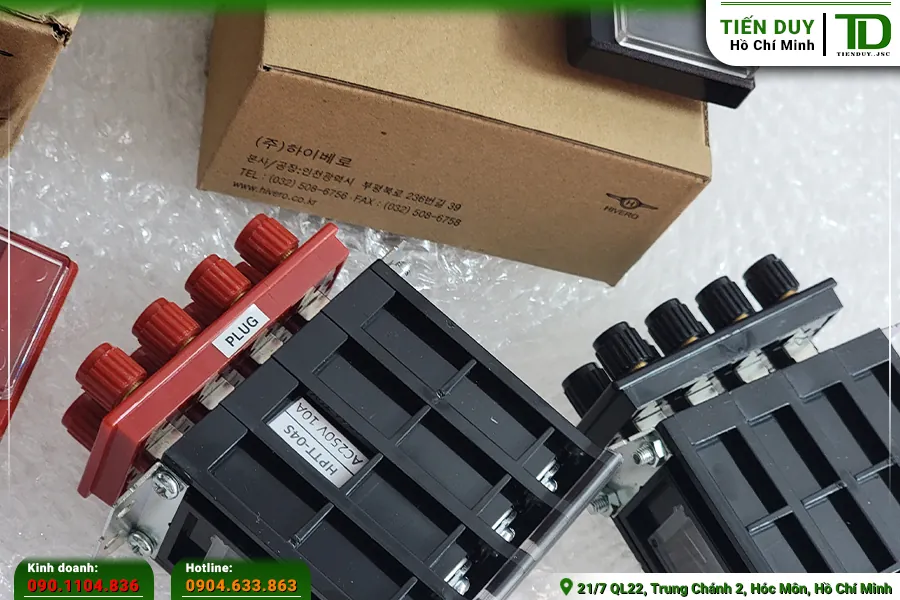

3.2. Ứng dụng của nhóm PTT 4P (HPTT-04S, HPTT-04P, HPTT-04C)

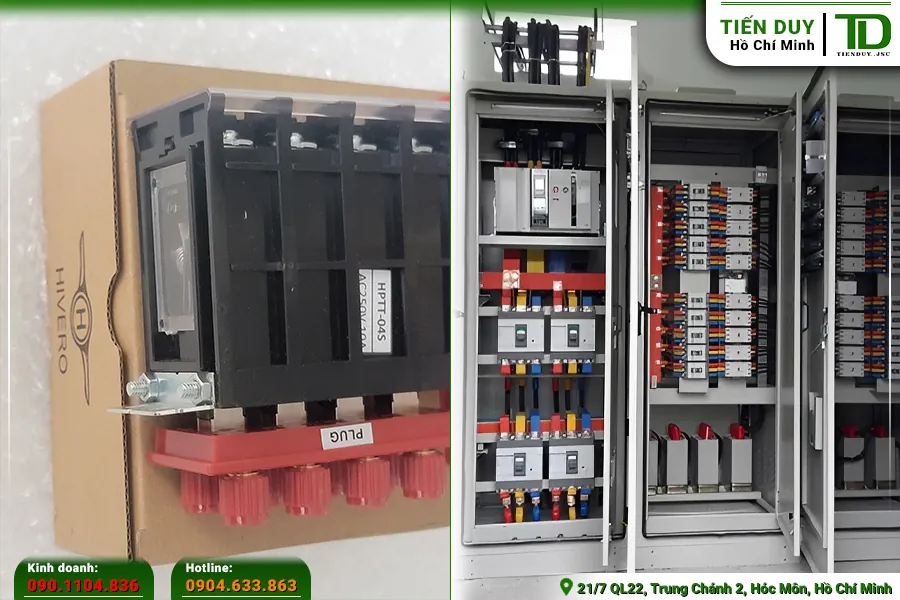

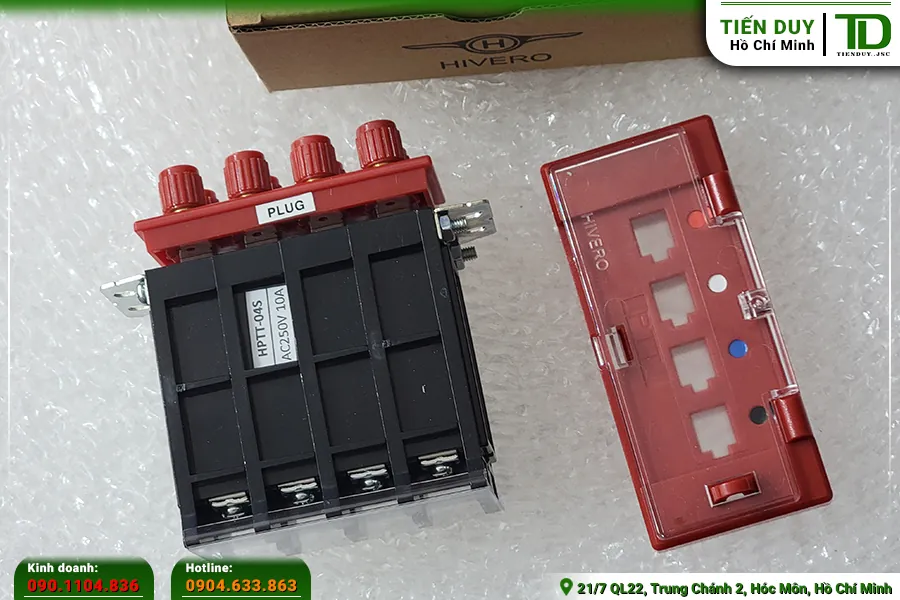

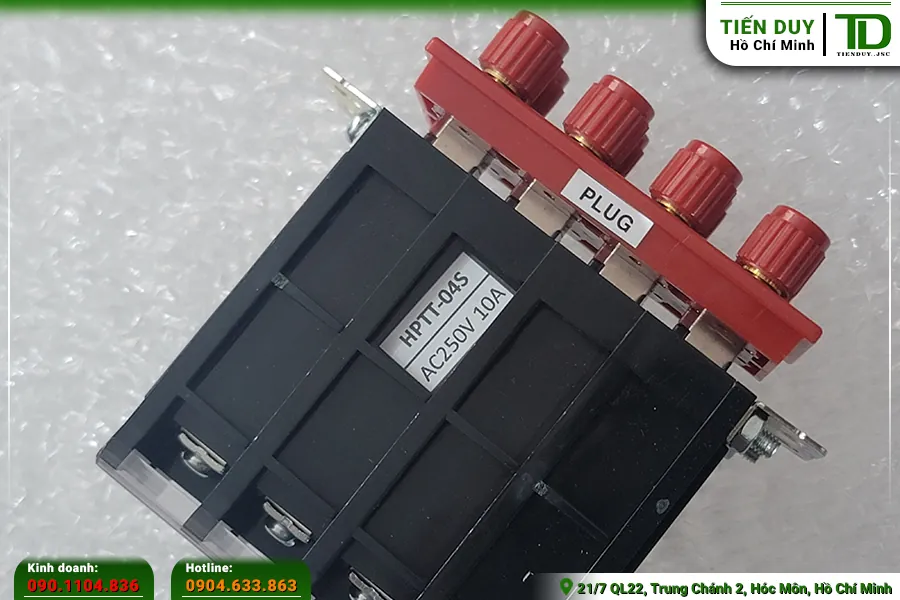

Trái ngược với mạch dòng, nhóm PTT 4 cực có nhiệm vụ đóng cắt trực tiếp tín hiệu điện áp từ thanh cái hoặc biến áp đo lường. Các mã sản phẩm HPTT-04S, HPTT-04P và HPTT-04C sở hữu cấu trúc tiếp điểm thường đóng đơn thuần, không có cơ cấu ngắn mạch. Chúng được ứng dụng rộng rãi để cấp nguồn tín hiệu điện áp cho các đồng hồ Volt, rơ le bảo vệ thấp áp hoặc quá áp. Khi phích cắm được đưa vào, tiếp điểm sẽ mở ra để cách ly nguồn điện áp nguy hiểm, đồng thời chuyển hướng tín hiệu vào thiết bị đo của người vận hành. Sự phân tách rõ ràng này giúp kỹ thuật viên dễ dàng thao tác mà không lo sợ hiện tượng chập cháy.

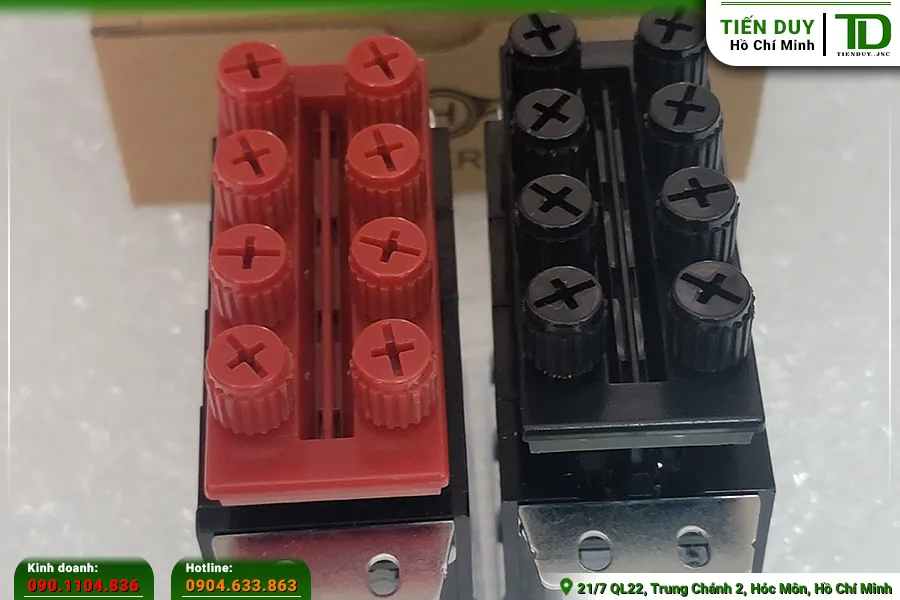

3.3. Ứng dụng kết hợp linh hoạt giữa phích cắm và ổ cắm

Trong các dự án có quy mô lớn, việc sử dụng linh hoạt giữa phích cắm (Plug) và ổ cắm (Consent) mang lại hiệu quả kinh tế rất cao. Thay vì trang bị nguyên bộ cho mọi vị trí, nhà thầu chỉ cần lắp đặt phần ổ cắm cố định trên mặt các tủ điện. Đội ngũ bảo trì sẽ được trang bị một số lượng phích cắm nhất định đi kèm với máy đo chuyên dụng để luân chuyển sử dụng giữa các khu vực. Phương pháp này đặc biệt hữu ích tại các nhà máy có hàng trăm tủ điện phân bố rải rác trên diện rộng.

Phương pháp kết hợp này mang lại nhiều lợi ích thiết thực trong quá trình vận hành nhà máy:

• Tối ưu hóa chi phí đầu tư vật tư ban đầu cho các dự án tủ điện quy mô lớn.
• Giảm thiểu không gian chiếm dụng trên mặt cánh tủ, tạo sự gọn gàng và thẩm mỹ.
• Dễ dàng thay thế phần ổ cắm nếu xảy ra sự cố nứt vỡ do tác động cơ học bên ngoài.
• Hạn chế tối đa tình trạng cắm nhầm nhờ thiết kế rãnh định vị đặc trưng của từng loại.

Nếu quý khách có nhu cầu tìm hiểu tồn kho hoặc nhận báo giá sỉ cho các dự án tủ điện, vui lòng liên hệ Tiến Duy qua số điện thoại 0904.633.863 (Mr. Ninh) để được hỗ trợ nhanh chóng.

4. Những vị trí tủ điện công nghiệp ứng dụng thiết bị 4 cực

Tùy thuộc vào sơ đồ nguyên lý của từng dự án, khối thử nghiệm sẽ được bố trí tại các nút giao tín hiệu quan trọng. Dưới đây là những vị trí lắp đặt phổ biến nhất trong nhà máy.

4.1. Ứng dụng tại tủ điện phân phối tổng (MSB)

Tủ MSB là trái tim của toàn bộ hệ thống điện hạ thế, nơi tập trung các thiết bị đo lường và bảo vệ phức tạp nhất. Khối thử nghiệm thường được lắp đặt ngay phía dưới các đồng hồ đa năng hoặc rơ le bảo vệ tổng của máy biến áp. Vị trí này giúp người vận hành dễ dàng tiếp cận để kiểm tra các thông số dòng điện, điện áp, công suất và hệ số cos phi của toàn nhà máy. Việc ứng dụng Test Terminal 4P Hivero tại đây đảm bảo công tác giám sát năng lượng diễn ra liên tục, cung cấp dữ liệu chính xác cho hệ thống quản lý tòa nhà (BMS).

4.2. Ứng dụng trong hệ thống tủ hòa đồng bộ máy phát

Trong các hệ thống yêu cầu nguồn điện dự phòng liên tục, tủ hòa đồng bộ đóng vai trò kiểm soát quá trình kết nối nhiều máy phát điện lại với nhau. Thiết bị được sử dụng để trích xuất tín hiệu điện áp và tần số từ thanh cái chung cũng như từ từng máy phát riêng lẻ. Các tín hiệu này được đưa vào bộ điều khiển hòa đồng bộ để tính toán thời điểm đóng cắt chính xác nhất. Nhờ có thiết bị cách ly trung gian, kỹ thuật viên có thể dễ dàng kiểm tra chéo các thông số trước khi cho phép hệ thống tự động hòa lưới, ngăn chặn rủi ro ngược pha gây nổ máy phát.

4.3. Tích hợp vào tủ chuyển nguồn tự động (ATS)

Tủ ATS có nhiệm vụ tự động chuyển đổi giữa nguồn điện lưới và nguồn máy phát khi xảy ra sự cố mất điện. Ứng dụng khối thử nghiệm tại đây giúp giám sát chặt chẽ chất lượng điện năng của cả hai nguồn đầu vào. Thiết bị cung cấp tín hiệu điện áp 3 pha 4 dây cho bộ điều khiển ATS để phát hiện các tình trạng sụt áp, quá áp hoặc mất pha. Khi cần bảo trì bộ điều khiển, người tháo lắp có thể cô lập hoàn toàn tín hiệu điện áp nguy hiểm thông qua thao tác rút phích cắm đơn giản.

4.4. Lắp đặt tại tủ điều khiển trung tâm (MCC)

Đối với các dây chuyền sản xuất sử dụng nhiều động cơ công suất lớn, tủ MCC cần được trang bị hệ thống giám sát dòng điện độc lập cho từng nhánh. Thiết bị Test Terminal 4 cực được bố trí tại các ngăn lộ ra, kết nối với biến dòng của động cơ và rơ le bảo vệ quá tải. Ứng dụng này cho phép nhân viên bảo trì đo đạc dòng điện khởi động và dòng điện làm việc thực tế của động cơ bằng thiết bị cầm tay. Dữ liệu thu thập được sẽ dùng để tinh chỉnh lại các thông số cài đặt trên rơ le, đảm bảo động cơ luôn hoạt động trong vùng an toàn.

4.5. Ứng dụng trong trạm biến áp đo lường trung thế

Tại các trạm biến áp của điện lực, hệ thống đo đếm điện năng yêu cầu độ chính xác và tính bảo mật cực kỳ cao. Khối thử nghiệm là thành phần bắt buộc phải có trong tủ công tơ, đóng vai trò như một điểm kết nối chuẩn để phục vụ công tác kẹp chì niêm phong. Nhân viên kiểm định sử dụng thiết bị này để cấp nguồn giả lập vào công tơ nhằm đánh giá sai số định kỳ. Việc ứng dụng thiết bị chuẩn kỹ thuật giúp minh bạch hóa quá trình mua bán điện năng giữa nhà cung cấp và doanh nghiệp sử dụng.

5. Ứng dụng trong công tác bảo trì và xử lý sự cố

Trong giai đoạn vận hành nhà máy, công tác bảo dưỡng định kỳ luôn tiềm ẩn nhiều rủi ro về an toàn điện. Thiết bị chính là công cụ đắc lực giúp kỹ thuật viên kiểm soát hoàn toàn các rủi ro này.

5.1. Cách ly thiết bị đo lường an toàn khi thay thế

Khi một đồng hồ kỹ thuật số trên mặt tủ bị hỏng hóc, việc thay thế nóng là điều bắt buộc để không làm gián đoạn sản xuất. Khối thử nghiệm Test Terminal 4P Hivero cho phép kỹ thuật viên cô lập hoàn toàn thiết bị lỗi ra khỏi mạch tín hiệu đang mang điện. Bằng thao tác rút phích cắm, mạch dòng sẽ tự động ngắn mạch và mạch áp sẽ bị cắt đứt nguồn cung cấp. Người tháo lắp có thể thoải mái vặn ốc, tháo dây phía sau đồng hồ mà không sợ chạm chập hay bị điện giật. Sau khi lắp đặt đồng hồ mới, chỉ cần cắm phích trở lại là hệ thống sẽ tiếp tục hoạt động bình thường.

5.2. Chẩn đoán lỗi hệ thống bằng thiết bị đo cầm tay

Khi hệ thống báo lỗi quá dòng hoặc chạm đất, việc xác định chính xác nguyên nhân đòi hỏi phải đo đạc tín hiệu thực tế tại thời điểm xảy ra sự cố. Kỹ thuật viên sẽ sử dụng phích cắm thử nghiệm kết nối với máy hiện sóng hoặc đồng hồ VOM để lấy mẫu tín hiệu từ các cực của khối thử nghiệm. Quá trình này giúp phát hiện các hiện tượng nhiễu sóng hài, méo dạng điện áp hoặc sự mất cân bằng dòng điện giữa các pha. Việc kết hợp đồng bộ với các sản phẩm Hivero khác trong tủ điện sẽ tạo ra một hệ thống giám sát hoàn chỉnh, giúp rút ngắn tối đa thời gian xử lý sự cố của nhà máy.

6. Hiệu quả kỹ thuật khi ứng dụng Test Terminal 4 cực cho dự án

Việc đưa Test Terminal 4P Hivero vào thiết kế tủ điện mang lại những giá trị kỹ thuật to lớn cho toàn bộ vòng đời của dự án. Trước hết, nó thiết lập một tiêu chuẩn an toàn cao nhất cho đội ngũ vận hành và bảo trì tại nhà máy. Các rủi ro liên quan đến điện áp cao từ mạch thứ cấp biến dòng được loại bỏ hoàn toàn nhờ cơ cấu cơ khí tự động thông minh. Điều này giúp các doanh nghiệp tuân thủ nghiêm ngặt các quy định về an toàn lao động trong môi trường công nghiệp nặng.

Xét về mặt vận hành, ứng dụng khối thử nghiệm 4 pha Hivero giúp tối ưu hóa quá trình thu thập dữ liệu năng lượng. Tín hiệu truyền dẫn qua các tiếp điểm đồng mạ luôn duy trì được độ ổn định, không bị suy hao điện áp hay biến dạng dòng điện. Nhờ đó, các rơ le bảo vệ có thể phản ứng chính xác và kịp thời trước mọi sự cố bất thường của lưới điện. Hệ thống đồng hồ đo lường cũng cung cấp các chỉ số tin cậy, làm cơ sở vững chắc cho việc phân tích và điều chỉnh kế hoạch sử dụng điện năng hiệu quả.

Cuối cùng, sự linh hoạt trong thiết kế của thiết bị giúp các nhà thầu cơ điện dễ dàng triển khai lắp đặt và chuẩn hóa vật tư. Kích thước nhỏ gọn của khối thử nghiệm giúp tiết kiệm đáng kể diện tích khoét lỗ trên mặt cánh tủ, tạo không gian bố trí thêm nhiều thiết bị khác. Độ bền cơ học cao cùng khả năng chống cháy tốt đảm bảo sản phẩm hoạt động bền bỉ trong nhiều năm mà không cần thay thế thường xuyên. Đây chính là giải pháp đầu tư mang lại hiệu quả kinh tế và kỹ thuật tối ưu cho các công trình trọng điểm tại TP.HCM.
