Test Terminal Hivero là thiết bị thử nghiệm chuyên dụng dùng trong tủ điện công nghiệp, bao gồm hai dòng chính là CTT (Current Test Terminal – thử nghiệm dòng điện) và PTT (Potential Test Terminal – thử nghiệm điện áp). Các mã sản phẩm phổ biến như HCTT-04S, HPTT-04S, HCTT-03P, HPTT-03C hỗ trợ cấu hình 3P và 4P với dòng định mức 10A, điện áp AC250V. Thiết bị cho phép kỹ sư đo lường, kiểm tra tín hiệu từ biến dòng (CT) và biến áp (PT) một cách an toàn mà không cần cắt điện toàn hệ thống, đảm bảo tính liên tục cho mạch bảo vệ và điều khiển.



1. Tổng quan về Test Terminal Hivero trong hệ thống điện

Để hiểu rõ bản chất của thiết bị này, chúng ta cần tìm hiểu các thông tin nền tảng về chức năng và vai trò của chúng. Dưới đây là những khái niệm cơ bản giúp kỹ sư định hình chính xác Test Terminal Hivero là gì.

1.1. Khái niệm và chức năng thử nghiệm cơ bản

Test Terminal Hivero là một cụm thiết bị thử nghiệm chuyên dụng được lắp đặt trên mặt cánh tủ điện công nghiệp. Chức năng chính của khối đấu nối này là tạo ra một điểm giao tiếp an toàn giữa các thiết bị đo lường cầm tay và mạch điện đang vận hành. Thay vì phải tháo dỡ trực tiếp các sợi cáp tín hiệu từ đồng hồ đo, kỹ sư chỉ cần cắm các chốt thử nghiệm vào khe cắm có sẵn. Thao tác này giúp quá trình kiểm tra tín hiệu dòng điện và điện áp diễn ra nhanh chóng mà không làm gián đoạn hoạt động của toàn bộ hệ thống. Sự hiện diện của thiết bị thử nghiệm này mang lại sự tiện lợi và an toàn tuyệt đối cho nhân viên bảo trì.



1.2. Vai trò duy trì tính liên tục của mạch đo lường

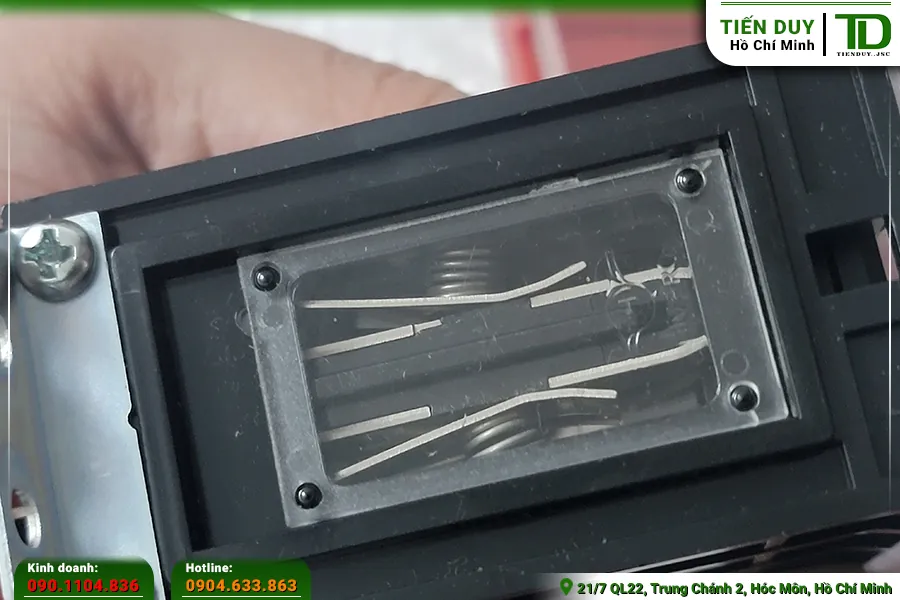

Trong các hệ thống điện phức tạp, việc hở mạch thứ cấp của máy biến dòng (CT) là một điều tối kỵ vì nó sẽ sinh ra điện áp cảm ứng cực kỳ nguy hiểm. Để giải quyết bài toán này, Test Terminal Hivero được thiết kế với cơ cấu tự động ngắn mạch (short-circuit) khi người thợ rút phích cắm thử nghiệm ra khỏi ổ cắm. Cơ cấu cơ khí thông minh này đảm bảo mạch thứ cấp của CT luôn ở trạng thái kín, triệt tiêu hoàn toàn nguy cơ phóng điện gây cháy nổ. Nhờ đó, các thiết bị bảo vệ rơ le và đồng hồ đo lường luôn nhận được tín hiệu liên tục, không bị nhiễu loạn trong quá trình kỹ sư thao tác.

Bên cạnh việc bảo vệ mạch dòng, thiết bị còn đóng vai trò cô lập mạch điện áp một cách an toàn khi cần thay thế đồng hồ vạn năng. Kỹ sư có thể dễ dàng ngắt kết nối tín hiệu từ máy biến áp (PT) đến các thiết bị hiển thị mà không cần phải tắt nguồn aptomat tổng. Việc duy trì tính liên tục của mạch đo lường giúp nhà máy không bị mất dữ liệu giám sát điện năng trong suốt thời gian bảo trì. Sự ổn định của các tín hiệu này là cơ sở quan trọng để hệ thống tự động hóa đưa ra các quyết định điều khiển chính xác.



2. Các loại Test Terminal Hivero phổ biến hiện nay

Dựa trên yêu cầu thực tế của từng loại mạch tín hiệu, nhà sản xuất đã chia thiết bị thành các dòng chuyên biệt. Việc phân loại Test Terminal Hivero rõ ràng sẽ giúp kỹ sư chọn đúng vật tư cho dự án.

2.1. Dòng CTT chuyên dụng cho mạch dòng điện

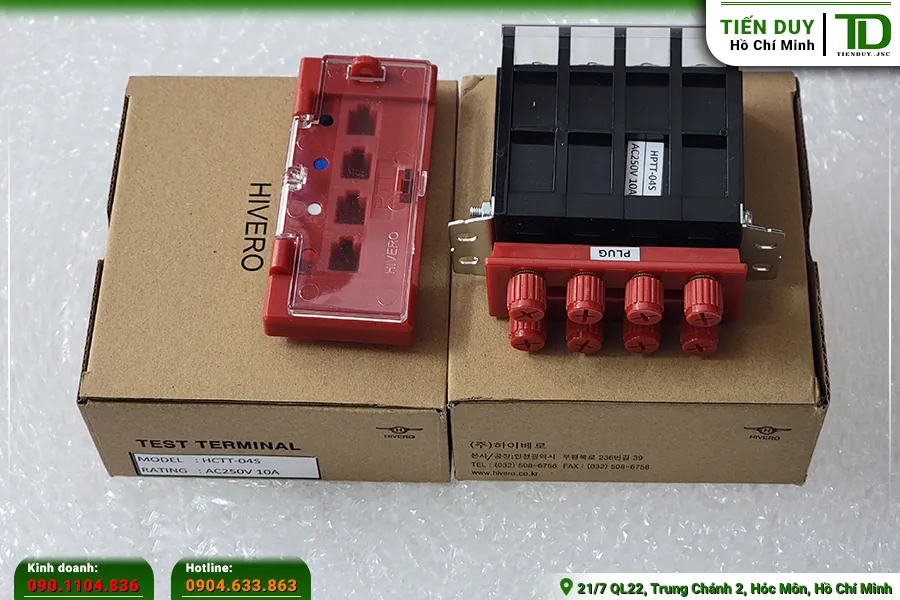

Dòng CTT (Current Test Terminal) là các loại Test Terminal Hivero được thiết kế dành riêng cho việc thử nghiệm tín hiệu dòng điện từ máy biến dòng CT. Đặc điểm nhận dạng của dòng sản phẩm này là cơ cấu ngàm kẹp bên trong có khả năng tự động nối tắt các cực lại với nhau khi phích cắm được rút ra. Cơ chế này là yêu cầu kỹ thuật bắt buộc để ngăn chặn hiện tượng hở mạch thứ cấp CT gây nguy hiểm cho người vận hành. Các mã hàng như HCTT-04S hay HCTT-03P thường được ứng dụng rộng rãi trong các tủ điện phân phối tổng để giám sát dòng tải.

Về mặt cấu tạo, dòng CTT sở hữu các thanh đồng dẫn điện có tiết diện lớn để chịu được dòng điện định mức 10A liên tục. Lớp vỏ nhựa bao bọc bên ngoài được đúc từ vật liệu chống cháy, đảm bảo an toàn cách điện ngay cả khi có sự cố quá tải ngắn hạn. Kỹ sư thường lắp đặt thiết bị này ngay phía dưới các đồng hồ ampe kế trên mặt cánh tủ để thuận tiện cho việc cắm thiết bị đo lường di động. Sự chuẩn xác trong thiết kế cơ khí giúp dòng CTT duy trì độ bền bỉ sau hàng ngàn lần cắm rút thử nghiệm.



2.2. Dòng PTT chuyên dụng cho mạch điện áp

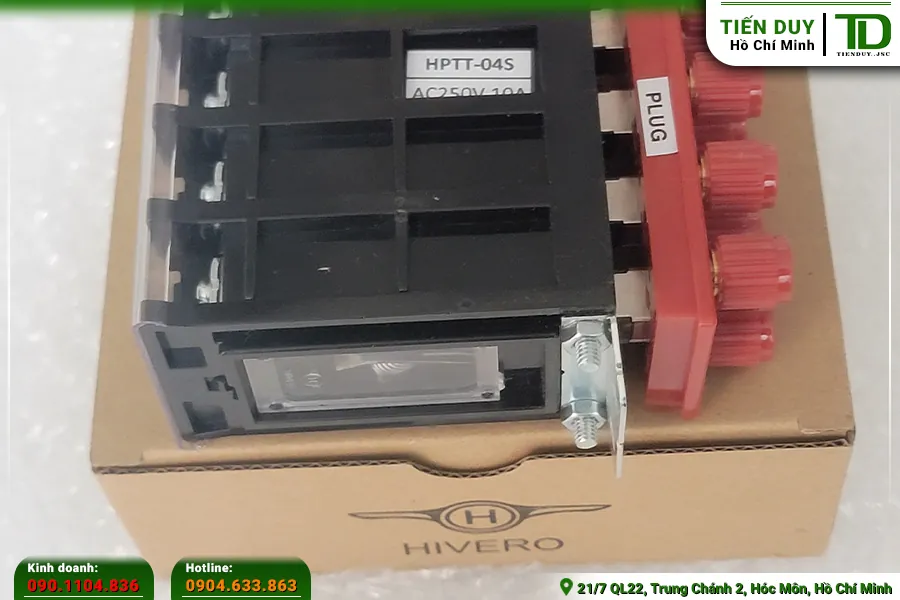

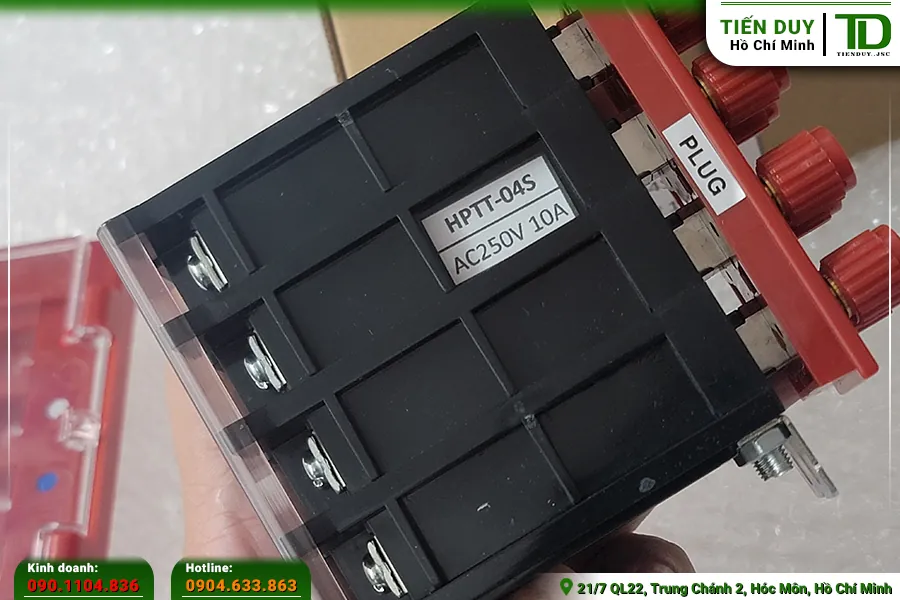

Khác với mạch dòng, dòng PTT (Potential Test Terminal) là các loại Test Terminal Hivero chuyên dùng để kiểm tra tín hiệu điện áp từ máy biến áp PT hoặc VT. Chức năng cốt lõi của dòng sản phẩm này là tạo ra điểm ngắt mạch an toàn, cho phép kỹ sư cô lập đồng hồ vôn kế ra khỏi nguồn điện áp cao. Các mã hàng như HPTT-04S hay HPTT-03C không có cơ cấu tự động nối tắt như dòng CTT vì việc ngắn mạch điện áp sẽ gây ra sự cố chập cháy ngay lập tức. Thiết bị cung cấp một khoảng cách cách điện an toàn, giúp người thợ yên tâm thao tác đo đạc bằng đồng hồ vạn năng mà không lo bị điện giật.



2.3. Phân loại theo số cực 3P và 4P

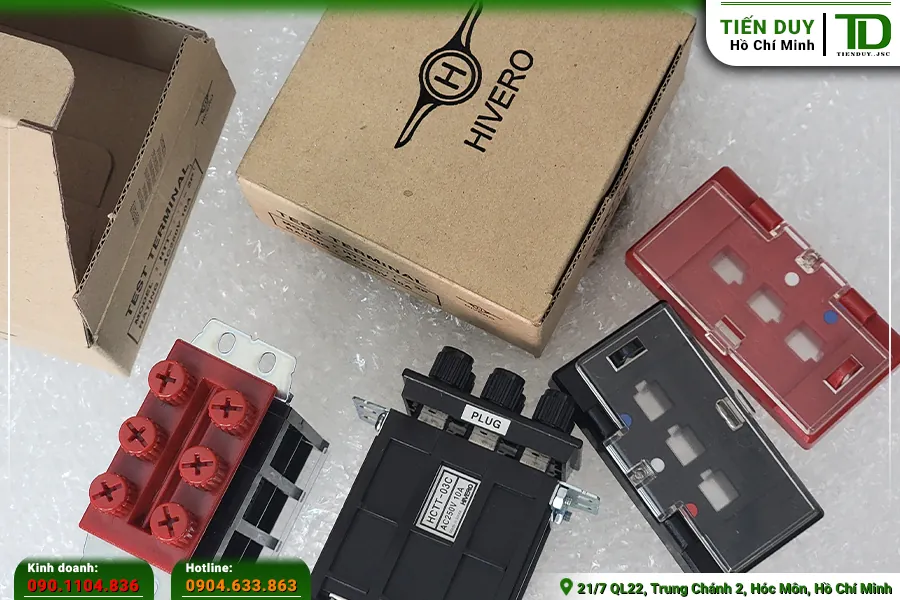

Tiêu chí phân loại tiếp theo của các loại Test Terminal Hivero là số lượng cực điện được tích hợp trên một khối thiết bị. Dòng sản phẩm 3P (3 cực) thường được sử dụng cho các hệ thống đo lường 3 pha 3 dây, nơi không yêu cầu giám sát tín hiệu trung tính. Trong khi đó, dòng 4P (4 cực) được thiết kế cho mạng điện 3 pha 4 dây, cung cấp đầy đủ các điểm kết nối cho cả 3 pha nóng và 1 pha nguội. Việc lựa chọn cấu hình 3P hay 4P phụ thuộc hoàn toàn vào sơ đồ nguyên lý của mạch đo lường và loại đồng hồ kỹ thuật số được sử dụng. Sự đa dạng về số cực giúp thiết bị đáp ứng linh hoạt mọi yêu cầu thiết kế của các tủ điện công nghiệp hiện đại.



3. Đặc điểm cấu tạo và thông số Test Terminal Hivero

Sự bền bỉ và an toàn của thiết bị phụ thuộc rất lớn vào chất lượng vật liệu và các thông số kỹ thuật cốt lõi. Dưới đây là những đặc điểm cấu tạo làm nên sức mạnh của Test Terminal Hivero.

3.1. Vật liệu cách điện và lõi dẫn đồng thau

Toàn bộ phần vỏ của Test Terminal Hivero được đúc từ nhựa polycarbonate hoặc các hợp chất polymer công nghiệp có khả năng chống cháy cao. Vật liệu này sở hữu đặc tính cách điện tuyệt vời, ngăn chặn dòng điện rò rỉ giữa các cực ngay cả khi tủ điện hoạt động trong môi trường có độ ẩm cao. Khả năng chịu nhiệt độ tốt giúp khối nhựa không bị biến dạng hay nóng chảy khi lõi đồng bên trong phát nhiệt do tải liên tục. Bề mặt nhựa nhẵn bóng cũng hạn chế sự bám đính của bụi bẩn, duy trì khoảng cách rò điện an toàn theo thời gian.

Trái tim của thiết bị chính là các thanh dẫn điện và ngàm kẹp được gia công từ đồng thau nguyên chất. Bề mặt của các chi tiết kim loại này thường được mạ một lớp chống oxy hóa, giúp duy trì điện trở tiếp xúc ở mức thấp nhất trong suốt vòng đời dự án. Khi kết hợp với các phụ kiện Hivero đồng bộ, hệ thống sẽ tạo ra một khối liên kết cơ khí vững chắc, không bị xê dịch dưới tác động của rung động. Sự hoàn thiện tỉ mỉ trong từng chi tiết cấu tạo giúp thiết bị truyền tải tín hiệu đo lường một cách chính xác tuyệt đối.



3.2. Thông số dòng điện 10A và điện áp AC250V

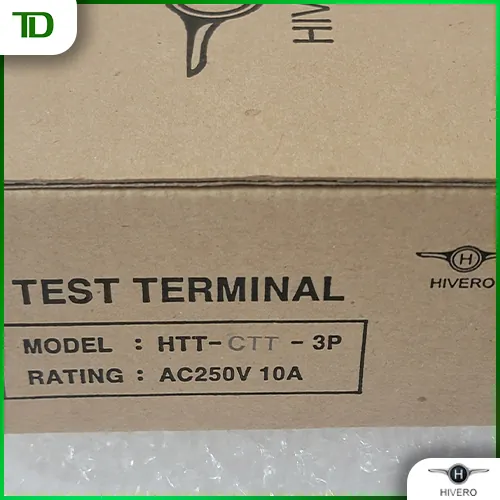

Theo tài liệu kỹ thuật từ nhà sản xuất, các thông số Test Terminal Hivero được thiết kế để chịu được dòng điện định mức 10A và điện áp cách điện AC250V. Mức dòng điện 10A là hoàn toàn dư dả cho các mạch thứ cấp của máy biến dòng, vốn thường chỉ hoạt động ở mức 1A hoặc 5A. Điện áp AC250V cũng đáp ứng tốt các tiêu chuẩn an toàn cho mạch đo lường điện áp pha trong các hệ thống điện hạ thế. Việc tuân thủ nghiêm ngặt các giới hạn thông số này sẽ giúp thiết bị không bị quá tải, ngăn ngừa hiện tượng phát nhiệt làm hỏng lớp vỏ nhựa. Kỹ sư cần đối chiếu cẩn thận các giá trị này với bản vẽ thiết kế để đảm bảo sự tương thích hoàn toàn.



3.3. Thiết kế dạng Plug và Consent linh hoạt

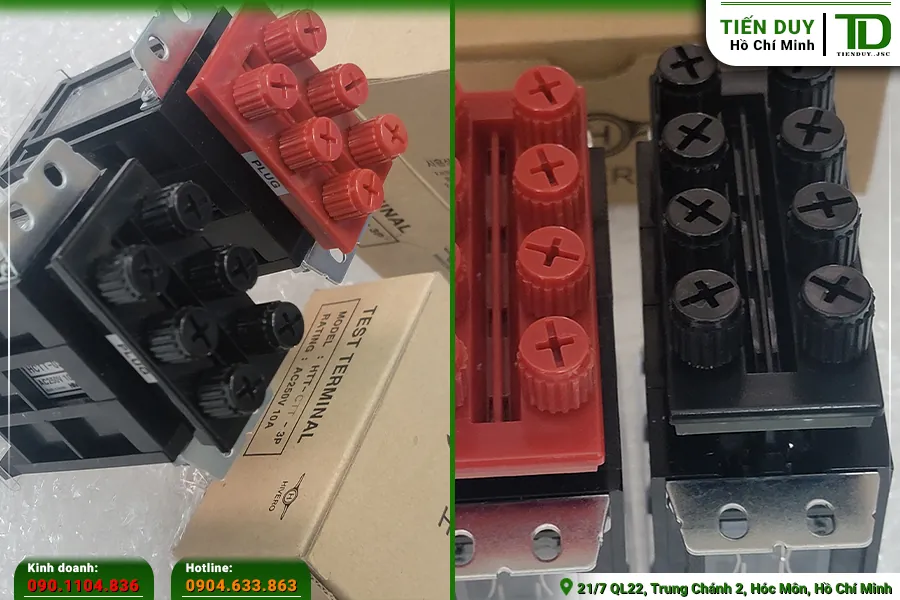

Một điểm nhấn kỹ thuật độc đáo của Test Terminal Hivero là thiết kế chia thành hai phần độc lập gồm phần đế cố định và phần phích cắm di động. Phần đế cố định được gắn chặt lên mặt cánh tủ điện, đóng vai trò như một ổ cắm tiếp nhận các dây tín hiệu từ bên trong tủ đưa ra. Phần phích cắm rời được đấu nối với các dây dẫn đi đến đồng hồ đo lường hoặc thiết bị thử nghiệm cầm tay. Khi cần kiểm tra, kỹ sư chỉ việc cắm khối phích cắm vào khối đế để thiết lập kết nối điện một cách nhanh chóng và chính xác.

Thiết kế dạng cắm rút này mang lại sự linh hoạt tối đa cho công tác bảo trì và hiệu chuẩn thiết bị định kỳ. Thay vì phải tháo từng con ốc để gỡ dây điện, người thợ chỉ mất vài giây để rút toàn bộ cụm phích cắm ra khỏi ổ cắm. Các ngàm khóa cơ khí được tích hợp sẵn giúp giữ chặt hai phần với nhau, chống lại tình trạng lỏng lẻo do rung động từ môi trường nhà xưởng. Sự tiện lợi của thiết kế này đã giúp rút ngắn đáng kể thời gian dừng máy khi cần can thiệp vào mạch đo lường.



3.4. Khả năng tương thích với mặt cánh tủ điện

Các mã sản phẩm Test Terminal Hivero được thiết kế với kích thước mặt cắt tiêu chuẩn, dễ dàng lắp lọt vào các lỗ khoét trên mặt cánh tủ điện. Khung viền của thiết bị có gờ nổi giúp che khuất các khiếm khuyết của vết cắt kim loại, mang lại vẻ đẹp thẩm mỹ cho toàn bộ bảng điều khiển. Hệ thống ngàm kẹp hoặc ốc vít phía sau cho phép cố định thiết bị thật chặt vào tấm thép có độ dày khác nhau. Kỹ sư có thể bố trí thiết bị này nằm ngay cạnh các đồng hồ kỹ thuật số để tạo thành một cụm đo lường tập trung, trực quan. Sự tương thích hoàn hảo về mặt cơ khí giúp quá trình gia công vỏ tủ diễn ra nhanh chóng và thuận lợi.

Nếu quý khách có nhu cầu tư vấn kỹ thuật chuyên sâu hoặc nhận báo giá sỉ cho các dự án lắp ráp tủ bảng điện, vui lòng liên hệ Tiến Duy qua hotline 0901.104.836 (Ms. Hiền) để được hỗ trợ nhanh chóng nhất.



4. Ứng dụng Test Terminal Hivero trong thực tế

Với những đặc tính kỹ thuật ưu việt, thiết bị này xuất hiện ở hầu hết các tủ điện phân phối và điều khiển hiện đại. Dưới đây là những ứng dụng Test Terminal Hivero phổ biến nhất trong công nghiệp.

4.1. Sử dụng trong mạch biến dòng đo lường (CT)

Trong các tủ điện tổng MSB, máy biến dòng CT có nhiệm vụ thu nhỏ dòng điện hàng ngàn ampe xuống mức 5A để đưa vào đồng hồ ampe kế. Ứng dụng Test Terminal Hivero dòng CTT tại đây đóng vai trò như một chốt chặn an toàn giữa CT và thiết bị hiển thị. Khi kỹ sư cần tháo đồng hồ ra để mang đi kiểm định, họ chỉ cần rút phích cắm ra khỏi ổ cắm cố định. Ngay lập tức, cơ cấu ngàm kẹp bên trong ổ cắm sẽ tự động chập các cực lại với nhau, tạo thành một mạch vòng khép kín cho cuộn thứ cấp của CT.

Việc tự động ngắn mạch này giúp ngăn chặn sự gia tăng điện áp đột ngột có thể phá thủng lớp cách điện của máy biến dòng. Nếu không có thiết bị thử nghiệm chuyên dụng này, người thợ bắt buộc phải dùng dây điện để nối tắt thủ công, một thao tác tiềm ẩn rất nhiều rủi ro chạm chập. Sự hiện diện của dòng CTT giúp các thao tác bảo trì mạch dòng diễn ra một cách chuẩn mực, an toàn và tuân thủ đúng các quy định về an toàn điện. Các lợi ích thiết thực khi ứng dụng thiết bị này bao gồm:

• Bảo vệ an toàn tuyệt đối cho tính mạng của nhân viên bảo trì khi thao tác.
• Ngăn ngừa hiện tượng nổ cuộn thứ cấp CT do điện áp cảm ứng tăng vọt.
• Đảm bảo tín hiệu cấp cho các rơ le bảo vệ không bị gián đoạn.



4.2. Sử dụng trong mạch biến áp đo lường (PT/VT)

Tương tự như mạch dòng, mạch điện áp cũng cần được giám sát chặt chẽ thông qua các máy biến áp đo lường PT hoặc VT. Ứng dụng Test Terminal Hivero dòng PTT được lắp đặt để kết nối tín hiệu 110V hoặc 220V từ cuộn thứ cấp PT đến các đồng hồ vôn kế. Khi cần kiểm tra sai số của đồng hồ, kỹ sư sẽ rút phích cắm ra để cắt đứt hoàn toàn nguồn điện áp đi vào thiết bị đo. Thao tác cô lập mạch điện áp này giúp người thợ yên tâm đấu nối các máy hiệu chuẩn cầm tay mà không lo bị điện giật. Việc sử dụng đúng dòng PTT cho mạch áp sẽ triệt tiêu nguy cơ ngắn mạch gây nổ cầu chì bảo vệ của hệ thống.



5. Hướng dẫn lắp đặt và kiểm tra an toàn

Để thiết bị phát huy tối đa công năng bảo vệ, quá trình thi công phải tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật. Dưới đây là các bước hướng dẫn lắp đặt Test Terminal Hivero an toàn.

5.1. Quy trình đấu nối cáp tín hiệu chuẩn xác

Bước đầu tiên trong quy trình lắp đặt Test Terminal Hivero là xử lý các đầu cáp tín hiệu từ máy biến dòng và biến áp. Kỹ sư cần tuốt bỏ lớp vỏ cách điện với chiều dài vừa đủ, sau đó sử dụng kìm ép cốt chuyên dụng để bấm các đầu cốt chữ Y hoặc cốt tròn. Việc bấm cốt phải đảm bảo lực ép đủ mạnh để tạo ra một khối kim loại đặc chắc, không có khe hở hay bọt khí bên trong. Nếu sử dụng dây cáp trần để siết trực tiếp vào ốc vít, các sợi đồng tơ rất dễ bị đứt gãy, làm tăng điện trở tiếp xúc và gây nhiễu tín hiệu đo lường.

Sau khi đã chuẩn bị xong đầu cáp, người thợ tiến hành đưa dây vào các cực tương ứng trên phần đế cố định và siết chặt bu lông. Lực siết phải được kiểm soát bằng tua vít lực theo đúng thông số khuyến cáo để không làm nứt vỡ phần vỏ nhựa. Các dây pha R, S, T và dây trung tính N cần được đánh dấu bằng các ống gen co nhiệt có màu sắc tương ứng để tránh nhầm lẫn. Việc đấu nối chuẩn xác, gọn gàng không chỉ mang lại tính thẩm mỹ mà còn giúp quá trình dò dây khi bảo trì diễn ra nhanh chóng hơn.



5.2. Kiểm tra thông mạch và cách điện trước khi cấp nguồn

Trước khi đóng điện vận hành, kỹ sư bắt buộc phải thực hiện các bài đo đạc kiểm tra an toàn cho toàn bộ cụm Test Terminal Hivero. Sử dụng đồng hồ vạn năng ở thang đo điện trở để xác nhận tính thông mạch của các cực điện từ phần phích cắm sang phần đế cố định. Đối với dòng CTT, cần kiểm tra kỹ cơ cấu tự động nối tắt có hoạt động trơn tru khi rút phích cắm ra hay không. Các hạng mục cần rà soát kỹ lưỡng bằng đồng hồ Megaohm bao gồm:

• Đo điện trở cách điện giữa các pha R, S, T với nhau.
• Đo điện trở cách điện giữa từng pha với vỏ tủ kim loại đã nối đất.
• Kiểm tra tình trạng rò rỉ điện tại các vị trí bắt vít cố định thiết bị.



5.3. Lưu ý khi thao tác cắm rút thiết bị

Trong quá trình vận hành thực tế, việc thao tác cắm rút Test Terminal Hivero đòi hỏi người thợ phải có chuyên môn và tuân thủ quy trình an toàn. Khi rút phích cắm ra khỏi đế cố định, cần dùng lực kéo dứt khoát và vuông góc với mặt cánh tủ để không làm cong vênh các chân kim loại. Tuyệt đối không được lắc lư phích cắm sang hai bên vì điều này có thể làm hỏng cơ cấu ngàm kẹp bên trong. Trước khi cắm thiết bị trở lại, cần kiểm tra bằng mắt thường để đảm bảo không có mạt sắt hay bụi bẩn lọt vào các khe cắm. Sự cẩn trọng trong từng thao tác sẽ giúp thiết bị duy trì độ bền bỉ và độ chính xác cao nhất.

6. Tối ưu hóa hệ thống đo lường bảo vệ cho tủ điện

Trong bối cảnh các hệ thống tự động hóa ngày càng đòi hỏi độ chính xác cao, việc tối ưu hóa mạch đo lường bảo vệ là một bài toán sống còn. Bằng cách ứng dụng Test Terminal Hivero, các nhà thầu cơ điện có thể tạo ra một hệ thống giám sát điện năng chuyên nghiệp, an toàn và dễ dàng bảo trì. Thiết bị này giúp cô lập hoàn toàn các rủi ro về điện áp và dòng điện khi kỹ sư cần can thiệp vào các đồng hồ kỹ thuật số. Một thiết kế tủ điện được trang bị đầy đủ các khối thử nghiệm chuẩn mực sẽ luôn được các chủ đầu tư đánh giá cao về mặt chất lượng.

Bên cạnh việc nâng cao tính an toàn, việc sử dụng các khối thử nghiệm dạng cắm rút còn giúp tiết kiệm đáng kể thời gian xử lý sự cố. Khi một đồng hồ đa năng bị hỏng, nhân viên bảo trì không cần phải xin lệnh cắt điện toàn nhà máy để thay thế. Họ chỉ cần rút phích cắm tín hiệu, tháo đồng hồ cũ ra và lắp thiết bị mới vào trong vòng vài phút. Sự liền mạch trong công tác bảo trì giúp giảm thiểu tối đa các thiệt hại kinh tế do việc dừng máy đột xuất gây ra. Đây là một lợi ích to lớn mà các thiết bị đấu nối truyền thống không thể mang lại.

Để phát huy tối đa hiệu quả, kỹ sư cần tiêu chuẩn hóa việc sử dụng các dòng CTT và PTT cho toàn bộ các dự án của mình. Việc đồng bộ hóa vật tư giúp phòng thu mua dễ dàng quản lý tồn kho và đặt hàng với số lượng lớn để tối ưu chi phí. Đồng thời, nhân viên lắp ráp tại xưởng cũng sẽ thao tác nhanh chóng và ít mắc sai sót hơn khi đã quen thuộc với một vài mã sản phẩm nhất định. Sự chuyên nghiệp từ khâu thiết kế, lựa chọn vật tư đến thi công lắp ráp sẽ tạo ra những tủ điện công nghiệp vận hành bền bỉ cùng năm tháng.
