Nhóm sản phẩm Test Terminal PTT Hivero (Potential Test Terminal) bao gồm các mã hàng chuyên dụng cho mạch điện áp như HPTT-03S, HPTT-03P, HPTT-03C (3 pha) và HPTT-04S, HPTT-04P, HPTT-04C (4 pha). Thiết bị có định mức AC250V 10A, sử dụng cấu trúc tiếp điểm thường đóng (NC) không có cơ cấu ngắn mạch. Chức năng cốt lõi là cách ly an toàn nguồn điện áp từ thanh cái hoặc biến áp đo lường (PT) để phục vụ kiểm tra đồng hồ Volt và rơ le bảo vệ điện áp trong tủ điện công nghiệp.



1. Thông tin cơ bản về khối thử nghiệm điện áp Hivero

Để thiết lập một hệ thống đo lường an toàn, việc hiểu rõ đặc tính của các thiết bị cách ly là vô cùng cần thiết. Khối thử nghiệm điện áp Hivero chính là giải pháp hàng đầu được thiết kế riêng cho mạch tín hiệu điện áp.

1.1. Bản chất và chức năng đóng cắt mạch áp

Về mặt bản chất, thiết bị này hoạt động như một cầu dao cách ly thu nhỏ dành riêng cho mạch thứ cấp của biến áp đo lường. Chức năng cốt lõi của nó là cho phép người vận hành ngắt kết nối nguồn điện áp đi vào các đồng hồ đo hoặc rơ le bảo vệ một cách an toàn. Khi phích cắm được đưa vào, tiếp điểm bên trong sẽ mở ra để cô lập hoàn toàn thiết bị đo khỏi lưới điện động lực. Điều này giúp kỹ thuật viên có thể tiến hành kiểm tra, hiệu chuẩn hoặc thay thế thiết bị mà không cần phải cắt điện toàn bộ hệ thống. Sự xuất hiện của nó giúp loại bỏ hoàn toàn nguy cơ điện giật do chạm chập vào các cực điện áp cao trên mặt cánh tủ.



1.2. Thông số kỹ thuật định mức tiêu chuẩn

Các sản phẩm thuộc dòng này được nhà sản xuất thiết kế với khả năng chịu điện áp cách điện lên đến AC250V. Dòng điện định mức đi qua các tiếp điểm có thể đạt tối đa 10A, hoàn toàn đáp ứng được yêu cầu của các mạch tín hiệu điện áp tiêu chuẩn trong công nghiệp. Lớp vỏ ngoài được chế tạo từ vật liệu nhựa kỹ thuật cao cấp, mang lại khả năng chống cháy lan và chịu nhiệt độ môi trường khắc nghiệt. Các chân pin và ngàm kẹp bên trong đều được làm từ hợp kim đồng mạ chống oxy hóa, giúp duy trì điện trở tiếp xúc ở mức thấp nhất.

Nhờ những thông số kỹ thuật vượt trội này, nhóm sản phẩm Test Terminal PTT Hivero đảm bảo tín hiệu điện áp truyền đến đồng hồ luôn chính xác và không bị suy hao. Kỹ thuật viên thi công có thể hoàn toàn yên tâm khi đấu nối thiết bị vào các hệ thống tủ điện phân phối yêu cầu độ tin cậy cao. Việc tuân thủ đúng các định mức này cũng góp phần kéo dài tuổi thọ của toàn bộ hệ thống đo lường trong nhà máy. Để nắm vững hơn về các khái niệm cơ bản và nguyên lý hoạt động chung của dòng sản phẩm này, quý khách có thể tham khảo thêm tài liệu chuyên môn của chúng tôi.

>>> Xem thêm: Test Terminal Hivero là gì?



2. Đặc điểm thiết kế của Test Terminal PTT Hivero

Sự khác biệt của Test Terminal PTT Hivero nằm ở cấu trúc cơ khí được tối ưu hóa hoàn toàn cho mạch điện áp. Mỗi chi tiết thiết kế đều hướng tới mục tiêu đảm bảo an toàn tuyệt đối cho người sử dụng.

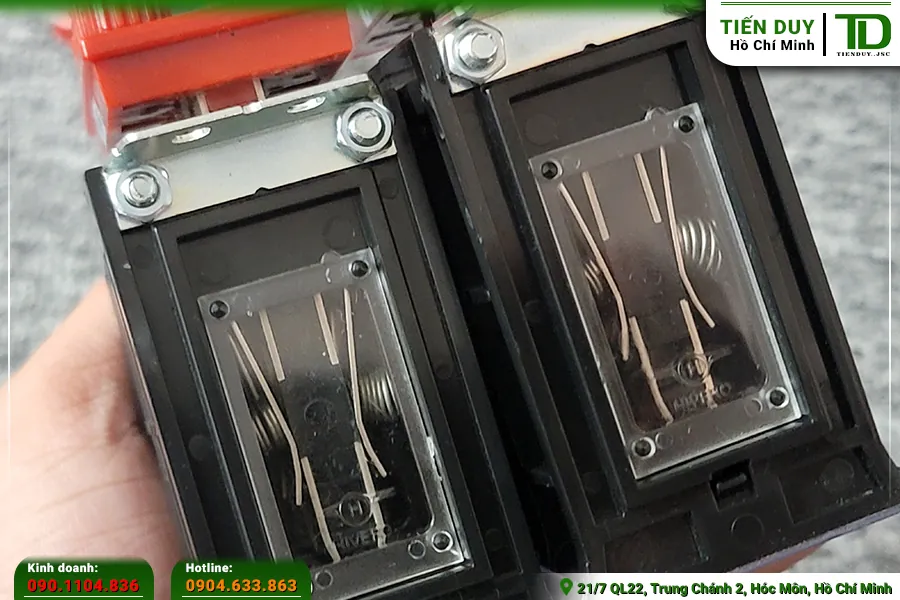

2.1. Cấu trúc tiếp điểm thường đóng (NC)

Đặc điểm quan trọng nhất của dòng sản phẩm này là sử dụng cấu trúc tiếp điểm thường đóng đơn thuần, hoàn toàn không có cơ cấu tự động ngắn mạch như loại dùng cho dòng điện. Trong trạng thái bình thường khi không có phích cắm, các tiếp điểm này luôn đóng lại để dẫn truyền tín hiệu điện áp từ nguồn đến thiết bị đo. Khi kỹ thuật viên đưa phích cắm vào, lực cơ học sẽ đẩy các tiếp điểm này tách rời nhau ra một cách dứt khoát. Thao tác này ngay lập tức cắt đứt nguồn điện áp nguy hiểm, đồng thời chuyển hướng tín hiệu đi qua dây dẫn của phích cắm vào thiết bị đo cầm tay. Thiết kế này đảm bảo việc cách ly điện áp diễn ra an toàn, không gây ra hiện tượng phóng tia lửa điện tại các điểm tiếp xúc.



2.2. Vật liệu cách điện chịu nhiệt độ cao

Môi trường hoạt động bên trong các tủ điện công nghiệp thường xuyên phải đối mặt với nhiệt độ cao phát sinh từ thanh cái và các thiết bị đóng cắt. Do đó, vỏ bọc của khối thử nghiệm điện áp Hivero được đúc nguyên khối từ nhựa tổng hợp có độ bền điện môi cực kỳ xuất sắc. Vật liệu này không chỉ ngăn chặn hiện tượng rò rỉ điện ra vỏ tủ mà còn có khả năng chống lão hóa dưới tác động của môi trường hóa chất. Nó giúp thiết bị duy trì được hình dáng và đặc tính cách điện trong suốt nhiều năm vận hành liên tục.

Bên cạnh đó, khả năng chống cháy lan của lớp vỏ nhựa cũng là một yếu tố kỹ thuật được đánh giá rất cao. Trong trường hợp xảy ra sự cố chập cháy từ các linh kiện lân cận, vỏ thiết bị sẽ không bắt lửa, giúp khoanh vùng đám cháy hiệu quả. Sự kết hợp giữa vật liệu cách điện tốt và khả năng chịu nhiệt cao mang lại sự an tâm tuyệt đối cho các kỹ sư thiết kế hệ thống. Đây là tiêu chuẩn bắt buộc đối với các vật tư được phép lắp đặt trong các dự án trọng điểm.



2.3. Rãnh định vị cơ khí chống cắm nhầm

Để ngăn ngừa các sai sót do yếu tố con người trong quá trình thao tác gấp rút, nhà sản xuất đã tích hợp hệ thống rãnh định vị thông minh trên sản phẩm.

• Rãnh định vị được thiết kế với biên dạng độc nhất cho từng loại phích cắm và ổ cắm.
• Người dùng bắt buộc phải đưa phích cắm vào đúng chiều thì mới có thể đẩy sâu vào bên trong.
• Thiết kế này loại bỏ hoàn toàn nguy cơ cắm nhầm cực tính hoặc nhầm pha gây chập cháy.
• Nó giúp rút ngắn thời gian thao tác đo lường của nhân viên bảo trì tại hiện trường.



3. Danh sách mã hàng nhóm sản phẩm Test Terminal PTT Hivero

Để đáp ứng linh hoạt các sơ đồ nguyên lý khác nhau, nhóm sản phẩm Test Terminal PTT Hivero được phân chia thành nhiều mã hàng cụ thể. Việc nắm rõ danh sách này giúp nhà thầu dễ dàng lên dự toán vật tư chính xác.

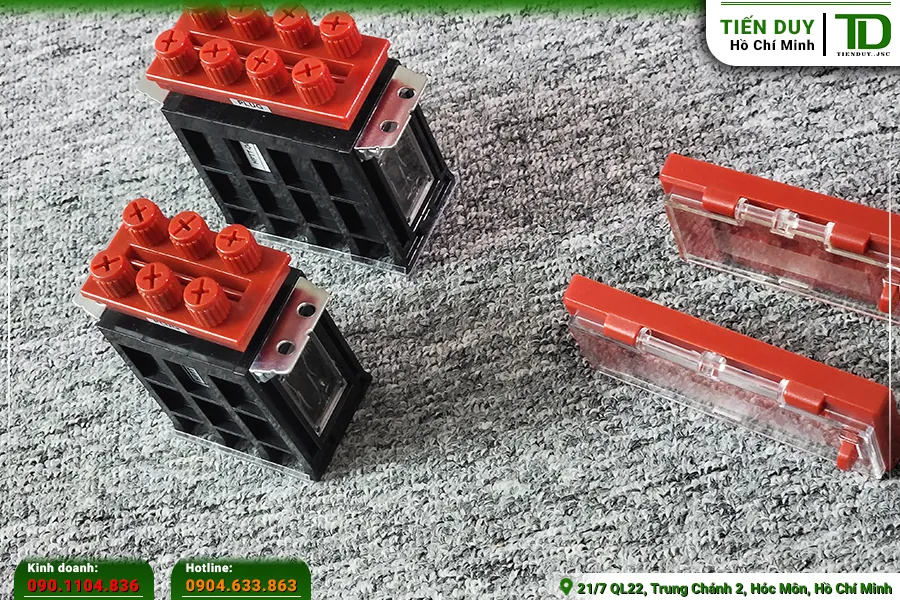

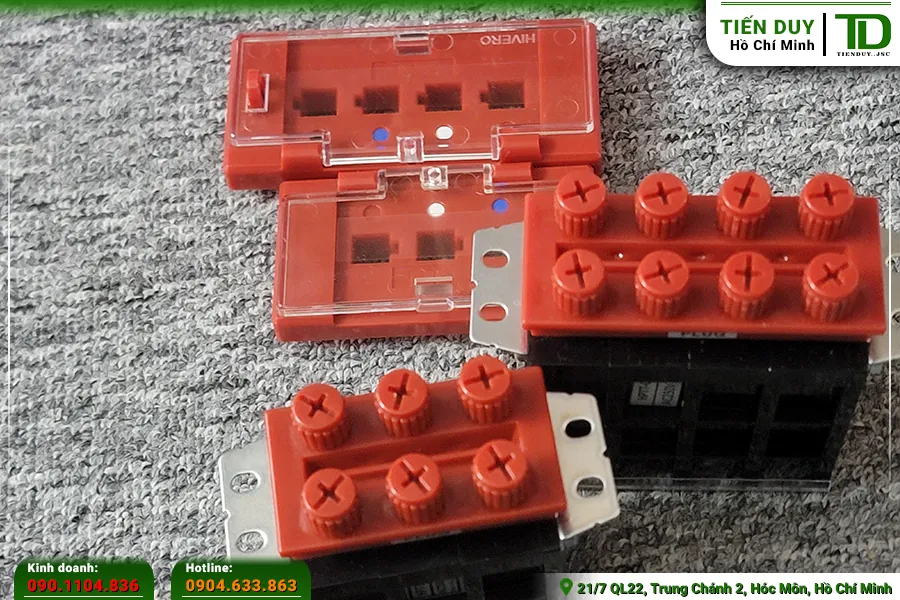

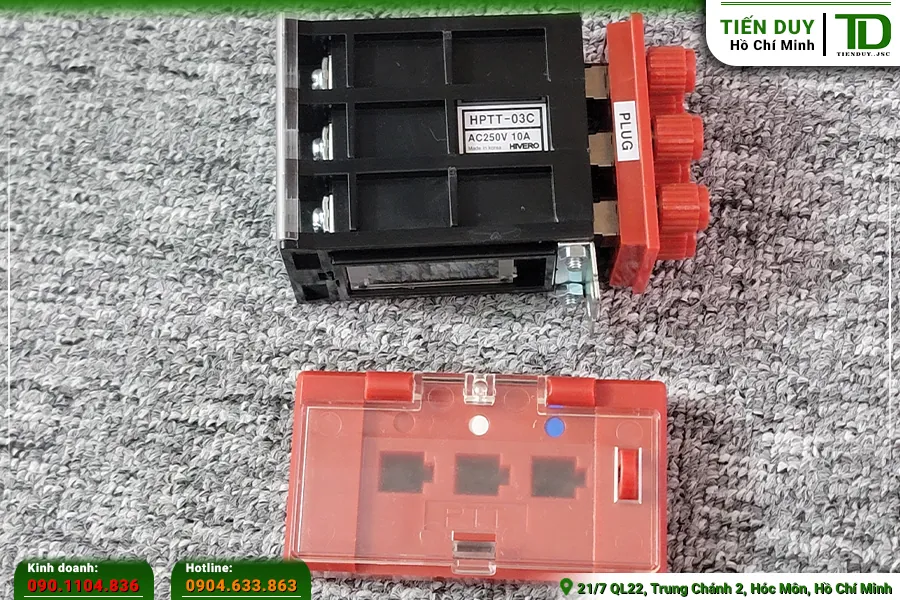

3.1. Dòng PTT 3 pha (HPTT-03S, HPTT-03P, HPTT-03C)

Nhóm thiết bị 3 pha được thiết kế chuyên biệt để giám sát tín hiệu điện áp trên ba dây pha nóng của hệ thống điện công nghiệp. Các mã hàng tiêu biểu bao gồm HPTT-03S dạng bộ hoàn chỉnh, HPTT-03P dạng phích cắm rời và HPTT-03C dạng ổ cắm gắn tủ. Dòng sản phẩm này thường được ứng dụng rộng rãi trong các mạch đo lường điện áp dây hoặc cấp nguồn cho rơ le bảo vệ mất pha. Với kích thước nhỏ gọn, chúng giúp tiết kiệm đáng kể diện tích khoét lỗ trên mặt cánh tủ điện, tạo không gian cho các thiết bị khác. Việc sử dụng chuẩn mã hàng 3 pha giúp công tác quản lý kho vật tư tại nhà máy trở nên khoa học và dễ dàng hơn.

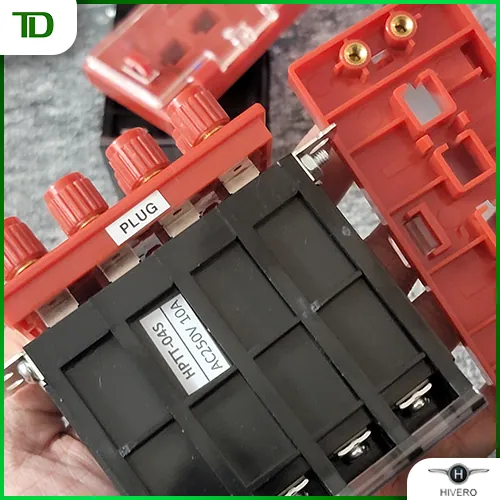

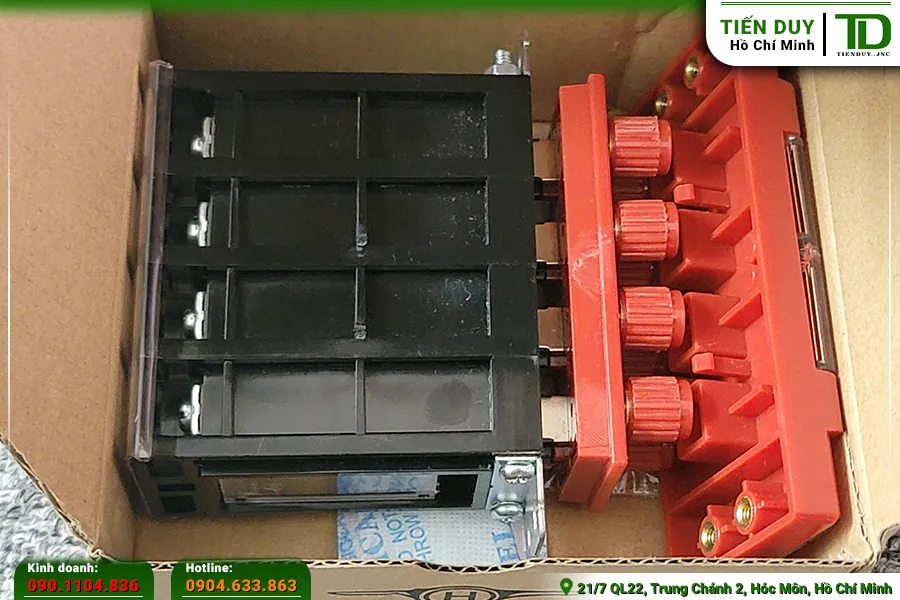

3.2. Dòng PTT 4 pha (HPTT-04S, HPTT-04P, HPTT-04C)

Đối với các hệ thống điện 3 pha 4 dây yêu cầu giám sát cả điện áp pha và điện áp dây, dòng sản phẩm 4 cực là sự lựa chọn bắt buộc. Các mã hàng HPTT-04S, HPTT-04P và HPTT-04C được bổ sung thêm một cực thứ tư dành riêng cho việc kết nối tín hiệu dây trung tính. Thiết kế này cực kỳ quan trọng đối với các đồng hồ đo điện năng đa năng thế hệ mới cần thu thập đầy đủ dữ liệu của toàn hệ thống.

Việc gom chung 4 tín hiệu điện áp vào một khối duy nhất giúp thao tác cách ly diễn ra đồng bộ và an toàn tuyệt đối. Kỹ thuật viên chỉ cần một lần rút phích cắm là có thể cắt đứt hoàn toàn nguồn điện đi vào thiết bị đo lường. Đây là giải pháp kỹ thuật tối ưu thường được chỉ định cho các tủ điện phân phối chính tại các tòa nhà thương mại hoặc khu công nghiệp lớn.



3.3. Tùy chọn phích cắm (Plug) di động

Phích cắm mang mã đuôi P là phần thiết bị di động, được đấu nối trực tiếp với dây dẫn của các đồng hồ đo cầm tay hoặc máy hiện sóng. Thiết kế tách rời này mang lại sự linh hoạt tối đa cho đội ngũ bảo trì khi họ phải di chuyển liên tục giữa các khu vực trong nhà máy. Thay vì phải trang bị đồng hồ cố định cho mọi ngăn lộ, nhà máy chỉ cần đầu tư một vài phích cắm chuyên dụng cho tổ bảo trì. Cách tiếp cận này giúp tiết kiệm một khoản chi phí đầu tư vật tư rất lớn cho các dự án có quy mô hàng trăm tủ điện.



3.4. Tùy chọn ổ cắm (Consent) gắn tủ

Ngược lại với phích cắm, ổ cắm mang mã đuôi C là phần được gắn cố định lên mặt cánh tủ và đấu nối vĩnh viễn với nguồn điện áp từ thanh cái. Ổ cắm đóng vai trò như một cổng chờ tín hiệu an toàn, luôn sẵn sàng để kết nối với thiết bị đo lường bên ngoài khi cần thiết. Việc chỉ lắp đặt phần ổ cắm trên mặt tủ giúp không gian vận hành trở nên gọn gàng, thẩm mỹ và chuyên nghiệp hơn rất nhiều. Hơn nữa, nếu xảy ra sự cố nứt vỡ do va đập cơ học, kỹ thuật viên có thể dễ dàng thay thế phần ổ cắm này mà không làm ảnh hưởng đến cấu trúc chung của hệ thống.

Nếu quý khách có nhu cầu tìm hiểu tồn kho hoặc nhận báo giá sỉ cho các dự án tủ điện, vui lòng liên hệ Tiến Duy qua số điện thoại 0904.633.863 (Mr. Ninh) để được hỗ trợ nhanh chóng nhất.



4. Ứng dụng thực tế của Test Terminal PTT Hivero trong công nghiệp

Trong môi trường sản xuất thực tế, Test Terminal PTT Hivero được bố trí tại nhiều vị trí trọng yếu của hệ thống điện. Mỗi ứng dụng đều mang lại những giá trị kỹ thuật to lớn cho công tác vận hành.

4.1. Kết nối đồng hồ Volt tại tủ MSB

Tủ điện phân phối tổng MSB là nơi tập trung giám sát toàn bộ chất lượng điện năng đầu vào của nhà máy. Khối thử nghiệm điện áp được lắp đặt ngay phía dưới các đồng hồ Volt hoặc đồng hồ đa năng để tạo điểm kết nối trung gian an toàn. Kỹ thuật viên có thể dễ dàng sử dụng phích cắm để trích xuất tín hiệu điện áp thực tế nhằm đối chiếu với thông số hiển thị trên mặt tủ. Việc ứng dụng thiết bị này giúp công tác kiểm tra định kỳ diễn ra nhanh chóng mà không cần phải mở cánh tủ tiếp xúc với thanh cái mang điện. Nó đảm bảo quá trình giám sát năng lượng luôn được duy trì liên tục và chính xác.



4.2. Hỗ trợ rơ le bảo vệ thấp áp và quá áp

Các rơ le bảo vệ điện áp đóng vai trò then chốt trong việc ngăn chặn các sự cố cháy nổ thiết bị do điện áp lưới dao động bất thường. Thiết bị thử nghiệm được đấu nối xen giữa nguồn điện áp và rơ le để phục vụ cho công tác kiểm định độ nhạy định kỳ. Khi cần thử nghiệm, nhân viên kỹ thuật sẽ cắm phích nối với máy phát áp giả lập vào mặt tủ để bơm các mức điện áp khác nhau vào rơ le.

Quá trình này giúp đánh giá chính xác thời gian tác động và ngưỡng cắt của rơ le so với thông số đã cài đặt ban đầu. Thao tác thử nghiệm diễn ra hoàn toàn độc lập, không làm ảnh hưởng đến trạng thái vận hành của hệ thống điện động lực bên dưới. Nhờ đó, hệ thống bảo vệ luôn được duy trì trong trạng thái sẵn sàng hoạt động cao nhất để bảo vệ an toàn cho toàn bộ dây chuyền sản xuất.



4.3. Ứng dụng trong tủ hòa đồng bộ máy phát

Hệ thống hòa đồng bộ yêu cầu phải giám sát cực kỳ chặt chẽ các thông số điện áp, tần số và góc pha của nhiều nguồn điện khác nhau. Khối thử nghiệm được sử dụng để trích xuất các tín hiệu điện áp này từ thanh cái chung và từ từng máy phát riêng lẻ đưa vào bộ điều khiển. Nhờ có thiết bị cách ly trung gian, kỹ thuật viên có thể dễ dàng dùng máy hiện sóng để kiểm tra sự trùng pha trước khi cho phép hệ thống đóng cắt tự động. Ứng dụng này giúp ngăn chặn tuyệt đối các rủi ro hòa ngược pha gây nổ máy phát điện, bảo vệ khối tài sản khổng lồ của doanh nghiệp.



4.4. Tích hợp vào hệ thống chuyển nguồn ATS

Tủ ATS có nhiệm vụ tự động chuyển đổi nguồn điện khi xảy ra sự cố mất lưới, đòi hỏi tín hiệu điện áp đầu vào phải luôn được giám sát liên tục.

• Thiết bị cung cấp tín hiệu điện áp chuẩn xác cho bộ điều khiển ATS để phát hiện tình trạng mất pha hoặc sụt áp.
• Nó tạo ra một điểm cách ly an toàn để kỹ thuật viên có thể tháo rời bộ điều khiển đi sửa chữa.
• Thao tác rút phích cắm giúp cắt đứt hoàn toàn nguồn điện nguy hiểm đi vào bo mạch điện tử.
• Việc tích hợp này giúp nâng cao độ tin cậy và tuổi thọ cho toàn bộ hệ thống chuyển nguồn tự động.



4.5. Cách ly an toàn khi thay thế thiết bị đo

Khi một đồng hồ đo điện áp trên mặt tủ bị hỏng hóc, việc thay thế nóng là điều bắt buộc để không làm gián đoạn quá trình sản xuất. Khối thử nghiệm điện áp cho phép người thợ cô lập hoàn toàn thiết bị lỗi ra khỏi nguồn điện lưới chỉ bằng một thao tác rút phích cắm đơn giản. Lúc này, các tiếp điểm bên trong sẽ mở ra, cắt đứt hoàn toàn dòng điện đi lên mặt cánh tủ. Người tháo lắp có thể thoải mái vặn ốc, tháo dây phía sau đồng hồ mà không sợ chạm chập hay bị điện giật. Sau khi lắp đặt xong đồng hồ mới, chỉ cần cắm phích trở lại là hệ thống sẽ tiếp tục hoạt động bình thường.



5. Hướng dẫn thao tác chuẩn với khối thử nghiệm điện áp

Mặc dù được thiết kế với độ an toàn cao, việc sử dụng thiết bị vẫn đòi hỏi người vận hành phải tuân thủ các quy tắc kỹ thuật cơ bản. Thao tác đúng chuẩn sẽ giúp ngăn ngừa các sự cố đáng tiếc xảy ra.

5.1. Trình tự cắm rút phích thử nghiệm

Trước khi tiến hành thao tác, kỹ thuật viên cần kiểm tra bằng mắt thường để đảm bảo Test Terminal PTT không bị bám bụi bẩn hay ẩm ướt. Tiếp theo, cần xác định đúng chiều của rãnh định vị trên phích cắm so với ổ cắm trên mặt tủ điện. Khi thực hiện cắm vào, lực đẩy phải dứt khoát, vuông góc và đi hết hành trình để các tiếp điểm đồng tách rời nhau hoàn toàn. Lúc cần rút ra, người dùng phải nắm chặt phần thân nhựa của phích cắm và kéo thẳng ra ngoài, tuyệt đối không được bẻ ngang hoặc lắc mạnh. Thói quen thao tác chuẩn mực này sẽ giúp các ngàm kẹp bên trong không bị biến dạng sau nhiều năm sử dụng.



5.2. Kiểm tra trạng thái cách ly điện áp

Nguyên tắc an toàn tối thượng khi làm việc với mạch áp là phải luôn xác nhận thiết bị đã được cách ly hoàn toàn khỏi nguồn điện. Sau khi rút phích cắm ra khỏi khối thử nghiệm, kỹ thuật viên bắt buộc phải dùng bút thử điện hoặc đồng hồ vạn năng để đo lại các cực phía sau đồng hồ. Bước kiểm tra này giúp loại trừ trường hợp các tiếp điểm cơ khí bên trong bị kẹt dính do hồ quang điện sinh ra trong quá trình thao tác.

Nếu phát hiện vẫn còn điện áp rò rỉ, phải lập tức dừng mọi công việc tháo lắp và báo cáo để xin lệnh cắt điện toàn bộ hệ thống động lực. Việc tuân thủ quy trình kiểm tra kép này sẽ bảo vệ tính mạng cho người lao động trong môi trường công nghiệp đầy rủi ro. Ngoài ra, việc sử dụng đồng bộ các Phụ kiện Hivero chính hãng sẽ giúp hệ thống cơ khí hoạt động trơn tru, giảm thiểu tối đa các sự cố kẹt tiếp điểm trong thực tế vận hành.

6. Tiêu chuẩn đánh giá chất lượng thiết bị cho dự án

Khi quyết định đưa khối thử nghiệm điện áp Hivero vào thiết kế tủ điện, các kỹ sư cần đối chiếu kỹ lưỡng với các tiêu chuẩn kỹ thuật của dự án. Yếu tố tiên quyết là thiết bị phải đáp ứng được khả năng chịu điện áp cách điện AC250V và dòng điện liên tục 10A để phù hợp với lưới điện hạ thế tiêu chuẩn. Vật liệu vỏ bọc phải có chứng nhận chống cháy lan, đảm bảo không trở thành nguồn phát sinh hỏa hoạn khi có sự cố chập chập bên trong tủ. Các tiếp điểm cơ khí phải vượt qua được bài kiểm tra về số lần cắm rút tối đa mà không làm tăng điện trở tiếp xúc vượt quá ngưỡng cho phép.

Một khía cạnh kỹ thuật quan trọng khác là kích thước khoét lỗ và phương pháp gá lắp thiết bị lên mặt cánh tủ. Sản phẩm cần có kích thước chuẩn xác, đi kèm với hệ thống ngàm giữ chắc chắn để chịu được độ rung lắc liên tục của các nhà máy công nghiệp. Việc lắp đặt phải đảm bảo độ kín khít, không tạo ra các khe hở làm suy giảm cấp bảo vệ IP của toàn bộ vỏ tủ điện. Sự đồng bộ về mặt cơ khí này không chỉ nâng cao tính thẩm mỹ mà còn bảo vệ các linh kiện bên trong khỏi bụi bẩn và hơi ẩm xâm nhập.

Cuối cùng, hồ sơ chất lượng của sản phẩm là yếu tố quyết định để thiết bị được chủ đầu tư chấp thuận nghiệm thu. Các sản phẩm dùng trong mạch đo lường và bảo vệ bắt buộc phải có nguồn gốc xuất xứ rõ ràng, kèm theo các chứng chỉ kiểm định từ nhà máy sản xuất. Việc lựa chọn vật tư từ các thương hiệu đã được khẳng định chất lượng sẽ giúp nhà thầu giảm thiểu rủi ro phải bảo hành, bảo trì sau khi bàn giao. Một hệ thống tủ điện được trang bị đầy đủ các thiết bị cách ly chuẩn mực sẽ nâng tầm tính chuyên nghiệp và độ tin cậy cho toàn bộ công trình.
