Test Terminal CTT Hivero (Current Test Terminal) bao gồm các mã hàng chuyên dụng cho mạch dòng như HCTT-03S, HCTT-03P, HCTT-03C (3 pha) và HCTT-04S, HCTT-04P, HCTT-04C (4 pha). Thiết bị có định mức AC250V 10A, sở hữu cơ cấu tự động ngắn mạch thứ cấp biến dòng (CT) khi rút phích cắm, đảm bảo an toàn tuyệt đối khi đo lường và bảo trì rơ le bảo vệ trong các tủ điện công nghiệp.

1. Giới thiệu tổng quan về Test Terminal CTT Hivero

Để đảm bảo an toàn cho hệ thống đo lường, việc trang bị các thiết bị cách ly chuyên dụng là yêu cầu bắt buộc trong thiết kế tủ điện. Dòng sản phẩm này được sinh ra để giải quyết triệt để bài toán kết nối tín hiệu từ biến dòng.

1.1. Bản chất của khối thử nghiệm dòng điện

Về mặt bản chất, khối thử nghiệm dòng điện Hivero hoạt động như một cầu dao trung gian nằm giữa cuộn thứ cấp của biến dòng và các thiết bị đo lường. Chức năng cốt lõi của nó là cho phép kỹ thuật viên trích xuất tín hiệu dòng điện một cách an toàn mà không cần phải ngắt nguồn điện động lực. Khi hệ thống đang vận hành, dòng điện thứ cấp sẽ đi qua các tiếp điểm của thiết bị trước khi đi vào đồng hồ Ampe hoặc rơ le. Thiết kế này giúp cô lập hoàn toàn người vận hành khỏi những rủi ro về điện áp cao có thể phát sinh từ mạch chính.

Nhờ cơ chế hoạt động độc lập, công tác kiểm tra và thu thập dữ liệu năng lượng diễn ra vô cùng thuận lợi. Kỹ thuật viên không cần phải can thiệp trực tiếp vào các điểm đấu nối dây dẫn phức tạp phía sau mặt tủ. Điều này không chỉ tiết kiệm thời gian mà còn đảm bảo tuân thủ tuyệt đối các quy chuẩn an toàn lao động trong nhà máy. Sự xuất hiện của thiết bị này đã thay đổi hoàn toàn phương pháp bảo trì truyền thống đầy rủi ro.

1.2. Các thông số kỹ thuật định mức cơ bản

Các sản phẩm Test Terminal CTT Hivero được thiết kế với thông số điện áp cách điện định mức đạt mức AC250V. Khả năng chịu tải liên tục của thiết bị lên đến 10A, hoàn toàn phù hợp với chuẩn tín hiệu thứ cấp 5A thông dụng của hầu hết các loại biến dòng công nghiệp hiện nay. Lớp vỏ ngoài được đúc từ nhựa kỹ thuật cao cấp, mang lại khả năng chống cháy lan và chịu được nhiệt độ môi trường khắc nghiệt bên trong tủ điện. Các tiếp điểm dẫn điện được gia công chính xác từ hợp kim đồng, đảm bảo điện trở tiếp xúc luôn ở mức thấp nhất để không làm sai lệch tín hiệu đo lường.

>>> Xem thêm: Test Terminal Hivero là gì?

2. Đặc điểm cấu tạo nổi bật của khối thử nghiệm CTT

Sự khác biệt lớn nhất của dòng sản phẩm này so với các thiết bị đóng cắt thông thường nằm ở cấu trúc cơ khí bên trong. Mỗi chi tiết đều được tính toán kỹ lưỡng để phục vụ riêng cho đặc thù của mạch dòng điện.

2.1. Cơ cấu tự động ngắn mạch an toàn

Đặc điểm Test Terminal CTT quan trọng nhất chính là cơ cấu tự động ngắn mạch cuộn thứ cấp của biến dòng. Theo nguyên lý kỹ thuật, nếu mạch thứ cấp của CT bị hở khi đang có dòng sơ cấp chạy qua, một điện áp cực lớn sẽ sinh ra gây nổ thiết bị. Để ngăn chặn điều này, ổ cắm của thiết bị được trang bị một hệ thống lò xo và tiếp điểm phụ vô cùng thông minh.

Ngay khi kỹ thuật viên rút phích cắm ra khỏi mặt tủ, tiếp điểm phụ này sẽ lập tức đóng lại để tạo thành một mạch vòng khép kín cho dòng điện thứ cấp. Nhờ cơ chế hoạt động hoàn toàn bằng cơ khí này, hệ thống luôn được bảo vệ an toàn tuyệt đối mà không cần bất kỳ thao tác thủ công nào. Sự chuyển đổi trạng thái diễn ra trong tích tắc, đảm bảo biến dòng không phải chịu bất kỳ cú sốc điện áp nào. Đây là tính năng bắt buộc phải có đối với mọi thiết bị thao tác trên mạch dòng điện.

2.2. Vật liệu cách điện và tiếp điểm đồng mạ

Môi trường bên trong tủ điện công nghiệp luôn tiềm ẩn nhiều rủi ro về nhiệt độ và độ ẩm, đòi hỏi vật liệu chế tạo phải cực kỳ bền bỉ. Vỏ ngoài của thiết bị sử dụng nhựa tổng hợp có độ bền điện môi cao, ngăn chặn triệt để hiện tượng phóng điện bề mặt giữa các pha. Bên trong, toàn bộ hệ thống ngàm kẹp và chân pin đều được làm từ đồng nguyên chất và mạ một lớp chống oxy hóa dày dặn.

Những ưu điểm vượt trội của hệ thống vật liệu cao cấp này bao gồm:

• Tăng cường khả năng dẫn điện và giảm thiểu điện trở tiếp xúc.
• Chống lại sự ăn mòn của hóa chất trong môi trường công nghiệp nặng.
• Đảm bảo tuổi thọ của thiết bị kéo dài hàng chục năm mà không bị suy giảm hiệu suất.
• Chịu được nhiệt độ cao phát sinh từ các điểm đấu nối bên trong tủ điện.

2.3. Thiết kế rãnh định vị chống cắm nhầm

Trong quá trình thao tác gấp rút, việc cắm nhầm cực tính hoặc nhầm pha là lỗi rất dễ xảy ra đối với các nhân viên bảo trì. Để khắc phục triệt để vấn đề này, Test Terminal CTT Hivero được tích hợp các rãnh định vị vật lý ngay trên thân phích cắm và ổ cắm. Các rãnh này được bố trí theo một biên dạng duy nhất, buộc người dùng phải đưa phích cắm vào đúng chiều mới có thể đẩy sâu vào trong. Thiết kế cơ học thông minh này đóng vai trò như một chốt an toàn cuối cùng, loại bỏ hoàn toàn các sai sót do yếu tố con người gây ra. Nó giúp quá trình đo lường diễn ra trơn tru, nhanh chóng và chính xác tuyệt đối.

3. Các mã hàng Test Terminal CTT Hivero thông dụng

Để đáp ứng đa dạng các sơ đồ thiết kế tủ điện, hãng đã phát triển một hệ sinh thái sản phẩm phong phú. Việc phân loại rõ ràng giúp các kỹ sư dễ dàng lựa chọn đúng thiết bị cho từng mục đích cụ thể.

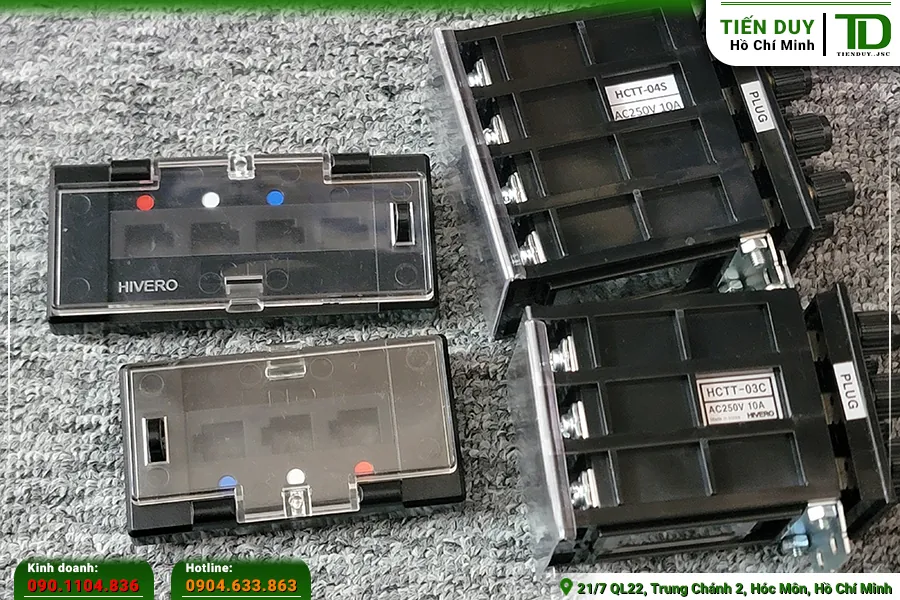

3.1. Dòng CTT 3 pha (HCTT-03S, HCTT-03P, HCTT-03C)

Nhóm sản phẩm 3 pha được thiết kế chuyên biệt để giám sát dòng điện trên ba dây pha nóng của hệ thống điện. Các mã hàng tiêu biểu bao gồm HCTT-03S, HCTT-03P và HCTT-03C, tương ứng với các tùy chọn bộ hoàn chỉnh, phích cắm và ổ cắm rời. Dòng sản phẩm này thường được ưu tiên sử dụng trong các mạch động lực cấp nguồn cho động cơ 3 pha không yêu cầu giám sát dây trung tính. Với kích thước nhỏ gọn, chúng giúp tiết kiệm tối đa diện tích khoét lỗ trên mặt cánh tủ điện. Việc chuẩn hóa mã hàng cũng giúp công tác quản lý vật tư dự phòng tại nhà máy trở nên đơn giản hơn rất nhiều.

Khi lên dự toán cho các dự án, việc nắm rõ thông số của Test Terminal CTT Hivero 3 pha sẽ giúp nhà thầu tránh được những sai sót không đáng có. Mỗi mã hàng đều được in dập nổi các thông số kỹ thuật và sơ đồ đấu nối ngay trên mặt hông của sản phẩm. Kỹ thuật viên thi công chỉ cần nhìn vào sơ đồ này là có thể tiến hành bấm cos và đấu dây một cách chính xác. Sự tiện lợi này góp phần đẩy nhanh tiến độ lắp ráp tủ điện tại xưởng, đáp ứng kịp thời yêu cầu đóng điện của chủ đầu tư.

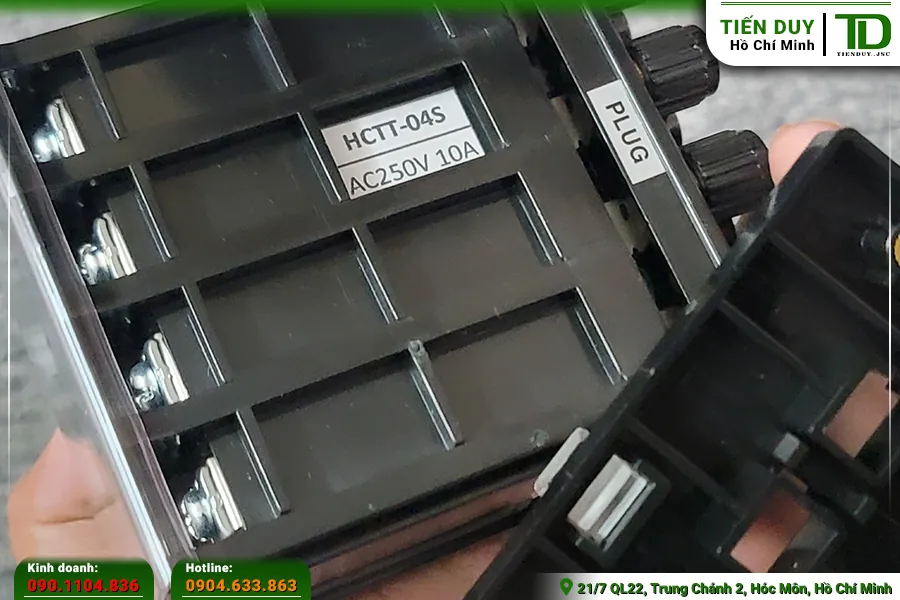

3.2. Dòng CTT 4 pha (HCTT-04S, HCTT-04P, HCTT-04C)

Đối với các hệ thống điện 3 pha 4 dây phức tạp, dòng sản phẩm 4 cực là sự lựa chọn bắt buộc để đảm bảo thu thập đầy đủ dữ liệu. Các mã HCTT-04S, HCTT-04P và HCTT-04C được bổ sung thêm một cực thứ tư dành riêng cho việc kết nối tín hiệu từ dây trung tính. Thiết kế này cực kỳ quan trọng đối với các mạch bảo vệ chạm đất hoặc các đồng hồ đo lường điện năng đa năng thế hệ mới. Việc gom chung 4 tín hiệu vào một khối duy nhất giúp thao tác cắm rút diễn ra đồng bộ, không bị trễ pha so với việc dùng nhiều khối đơn lẻ. Đây là giải pháp tối ưu cho các tủ điện phân phối chính tại các tòa nhà thương mại hoặc nhà máy lớn.

3.3. Phân loại theo phích cắm (Plug) và ổ cắm (Consent)

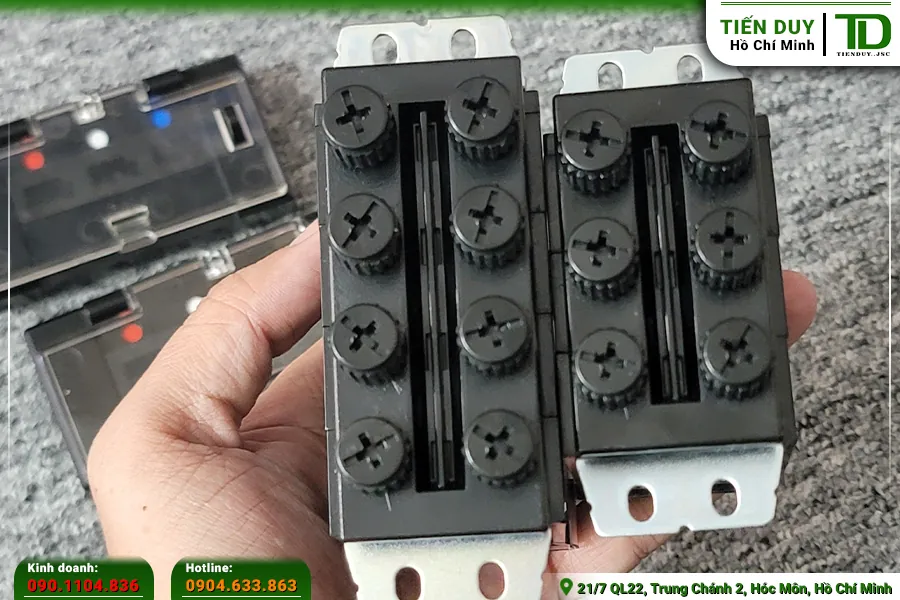

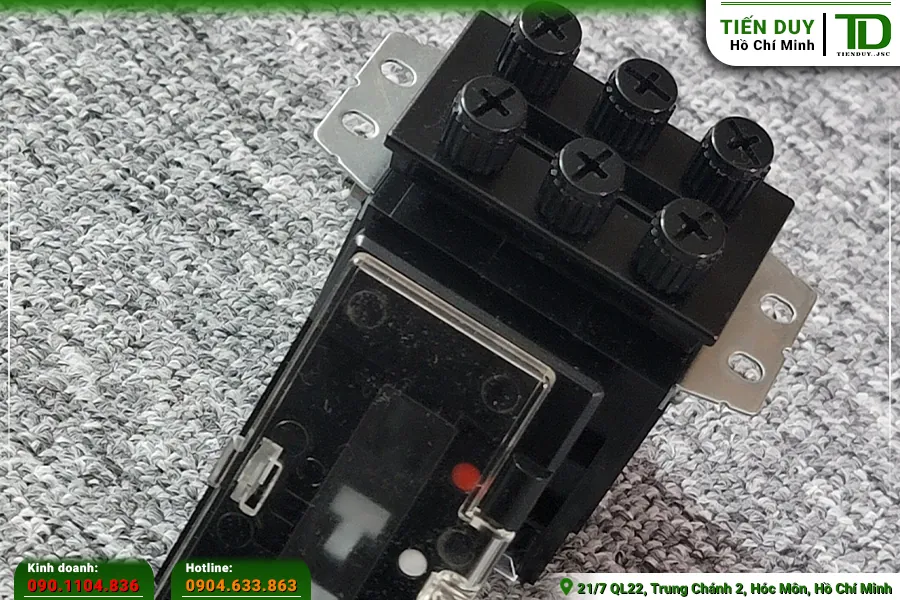

Sự linh hoạt của hệ thống thử nghiệm nằm ở việc tách rời hoàn toàn giữa phần cố định và phần di động. Ổ cắm mang mã đuôi C sẽ được gắn chặt lên mặt tủ và đấu nối vĩnh viễn với cuộn thứ cấp của biến dòng. Trong khi đó, phích cắm mang mã đuôi P là thiết bị rời, được đấu nối với dây dẫn của đồng hồ đo cầm tay.

Khi cần kiểm tra, nhân viên bảo trì chỉ việc mang phích cắm đi dọc theo các dãy tủ và cắm vào từng ổ tương ứng. Cách tiếp cận này giúp tiết kiệm chi phí đầu tư rất lớn vì không cần phải trang bị đồng hồ đo cố định cho mọi ngăn lộ. Hơn nữa, việc sử dụng chung một thiết bị đo cầm tay đã được hiệu chuẩn sẽ mang lại kết quả đồng nhất cho toàn bộ hệ thống. Nó giúp loại bỏ sai số do sự chênh lệch chất lượng giữa các đồng hồ gắn cố định trên tủ.

3.4. Dạng bộ hoàn chỉnh (Set) cho tủ điện

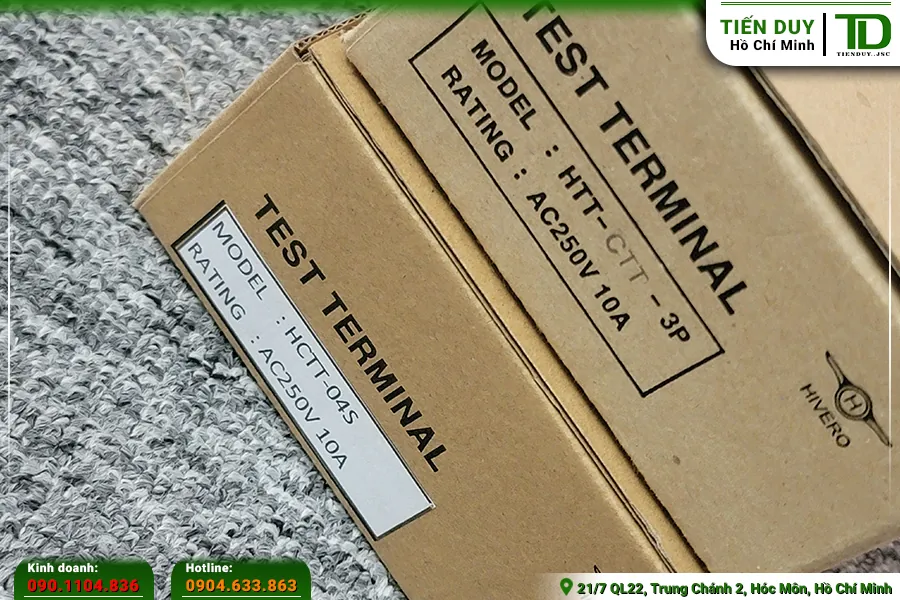

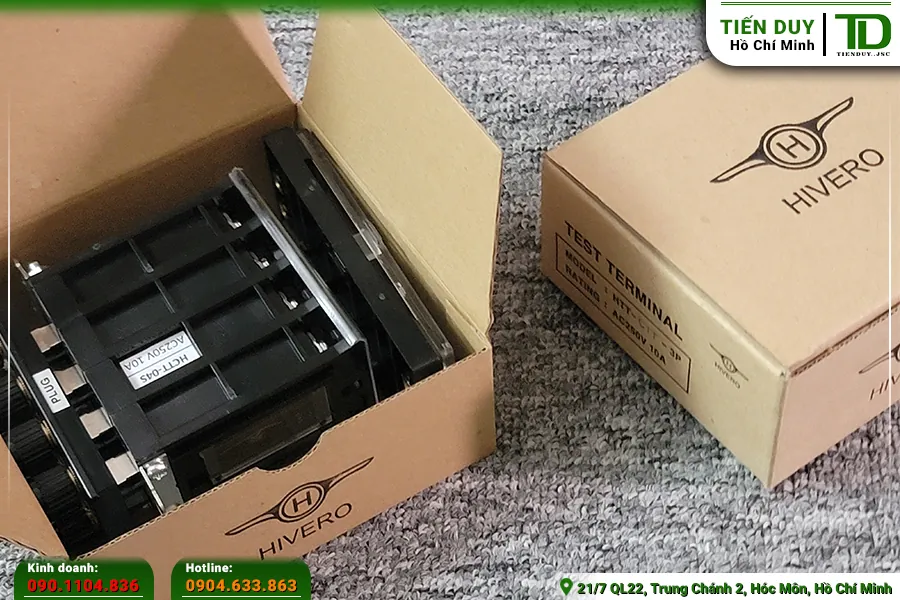

Đối với những dự án yêu cầu tính đồng bộ cao ngay từ khâu bàn giao, các mã hàng dạng bộ mang đuôi S là lựa chọn hoàn hảo nhất. Một bộ sản phẩm bao gồm cả phần ổ cắm gắn tủ và phích cắm đi kèm, được đóng gói cẩn thận trong cùng một hộp. Việc mua theo bộ giúp nhà thầu cơ điện đảm bảo không bị thiếu sót vật tư lắt nhắt trong quá trình thi công tại công trường. Đồng thời, nó cũng tạo sự thuận tiện cho chủ đầu tư khi có sẵn phích cắm dự phòng ngay tại mỗi tủ điện để sử dụng bất cứ lúc nào.

Nếu quý khách có nhu cầu tìm hiểu tồn kho hoặc nhận báo giá sỉ cho các dự án tủ điện, vui lòng liên hệ Tiến Duy qua số điện thoại 0901.104.836 (Ms. Hiền) để được hỗ trợ nhanh chóng nhất.

4. Những ứng dụng thực tế của Test Terminal CTT Hivero

Trong thực tế vận hành, thiết bị này được bố trí tại nhiều vị trí trọng yếu khác nhau của hệ thống điện. Mỗi vị trí lắp đặt đều mang lại những giá trị kỹ thuật riêng biệt cho công tác giám sát.

4.1. Ứng dụng trong tủ điện phân phối tổng (MSB)

Tủ MSB là nơi tiếp nhận toàn bộ nguồn năng lượng từ trạm biến áp, do đó yêu cầu về đo lường luôn được đặt ở mức cao nhất. Ứng dụng Test Terminal CTT Hivero tại đây giúp kết nối an toàn các biến dòng tổng với hệ thống đồng hồ đa năng trên mặt cánh tủ. Kỹ thuật viên có thể dễ dàng trích xuất dữ liệu về dòng điện, công suất tiêu thụ và sóng hài để phục vụ cho việc phân tích chất lượng điện năng.

Nhờ có thiết bị cách ly này, các thao tác kiểm tra định kỳ diễn ra nhanh chóng mà không cần phải xin phép cắt điện toàn nhà máy. Điều này đảm bảo quá trình sản xuất bên dưới luôn được duy trì ổn định và liên tục, không gây thiệt hại về kinh tế. Dữ liệu thu thập được từ vị trí này đóng vai trò quyết định trong việc đánh giá hiệu suất của toàn bộ hệ thống điện. Nó giúp ban quản lý nhà máy đưa ra các quyết định điều chỉnh phụ tải một cách hợp lý nhất.

4.2. Kết nối rơ le bảo vệ quá dòng

Rơ le bảo vệ quá dòng là thiết bị cốt lõi giúp ngăn chặn các sự cố chập cháy do quá tải hoặc ngắn mạch gây ra. Khối thử nghiệm được lắp đặt xen giữa biến dòng và rơ le để tạo ra một điểm bơm dòng giả lập cực kỳ tiện lợi. Khi cần kiểm định độ nhạy của rơ le, nhân viên kỹ thuật sẽ cắm phích thử nghiệm được nối với máy phát dòng thứ cấp vào mặt tủ. Dòng điện giả lập sẽ kích hoạt rơ le hoạt động, từ đó đánh giá được thời gian tác động và độ chính xác của các thông số cài đặt. Quá trình thử nghiệm này diễn ra độc lập, không làm ảnh hưởng đến mạch động lực đang mang điện.

4.3. Hỗ trợ đo lường tại tủ điều khiển động cơ (MCC)

Trong các nhà máy công nghiệp nặng, tủ MCC chứa hàng chục ngăn lộ điều khiển cho các động cơ bơm, quạt hoặc băng tải. Việc ứng dụng Test Terminal CTT tại từng ngăn lộ cho phép thợ bảo trì dùng ampe kìm hoặc đồng hồ VOM để đo đạc trực tiếp thông qua phích cắm. Dữ liệu dòng điện thực tế thu được sẽ giúp họ tinh chỉnh lại ngưỡng bảo vệ của rơ le nhiệt cho phù hợp nhất. Nhờ đó, tuổi thọ của các động cơ đắt tiền được kéo dài đáng kể. Việc giám sát dòng điện khởi động của từng động cơ cũng rất quan trọng để phát hiện sớm các dấu hiệu kẹt cơ khí hoặc suy giảm cách điện.

4.4. Ứng dụng trong hệ thống đo đếm điện năng

Các trạm biến áp đo lường của điện lực luôn yêu cầu một hệ thống tủ công tơ riêng biệt với độ chính xác và tính bảo mật tuyệt đối. Khối thử nghiệm đóng vai trò như một trạm kiểm định thu nhỏ ngay trên mặt tủ công tơ này. Nó cung cấp điểm kết nối tiêu chuẩn để nhân viên điện lực tiến hành kẹp chì niêm phong và hiệu chuẩn công tơ định kỳ hàng năm.

Việc sử dụng khối thử nghiệm chuyên dụng giúp loại bỏ hoàn toàn các sai số do tiếp xúc kém, đảm bảo tính minh bạch trong việc tính toán chi phí điện năng. Kỹ thuật viên kiểm định có thể dễ dàng bơm dòng điện chuẩn vào công tơ mà không cần can thiệp vào hệ thống dây dẫn niêm phong. Đây là thiết bị không thể thiếu trong các dự án trạm biến áp trung và hạ thế để đáp ứng yêu cầu khắt khe của ngành điện. Sự hiện diện của nó là minh chứng cho một hệ thống đo đếm chuyên nghiệp và đáng tin cậy.

4.5. Cách ly tín hiệu an toàn khi bảo trì

Khi một đồng hồ đo dòng điện trên mặt tủ bị hỏng, việc thay thế nóng là một thử thách lớn đối với bất kỳ kỹ thuật viên nào. Khối thử nghiệm giải quyết triệt để bài toán này bằng cách cung cấp khả năng cô lập hoàn toàn thiết bị lỗi ra khỏi mạch thứ cấp đang mang điện. Chỉ với một thao tác rút phích cắm đơn giản, mạch dòng sẽ tự động được ngắn mạch an toàn phía sau mặt tủ.

Quy trình thay thế thiết bị đo lường mang lại những lợi ích thiết thực như:

• Bảo vệ an toàn tuyệt đối cho người thợ khỏi nguy cơ điện giật.
• Loại bỏ hoàn toàn rủi ro nổ biến dòng do hở mạch thứ cấp.
• Rút ngắn thời gian thao tác tháo gỡ và đấu nối đồng hồ mới.
• Khôi phục hệ thống đo lường về trạng thái bình thường ngay lập tức sau khi cắm phích trở lại.

5. Hướng dẫn thao tác chuẩn với khối thử nghiệm dòng điện

Dù được thiết kế với độ an toàn rất cao, thiết bị vẫn đòi hỏi người sử dụng phải tuân thủ nghiêm ngặt các quy tắc kỹ thuật cơ bản. Việc thao tác đúng chuẩn sẽ giúp kéo dài tuổi thọ cơ khí và ngăn ngừa các sự cố đáng tiếc.

5.1. Quy trình cắm rút phích thử nghiệm

Trước khi tiến hành thao tác, kỹ thuật viên cần kiểm tra bằng mắt thường để đảm bảo Test Terminal CTT Hivero không bị bám bụi bẩn hay ẩm ướt. Tiếp theo, cần xác định đúng chiều của rãnh định vị trên phích cắm so với ổ cắm trên mặt tủ điện. Khi thực hiện cắm vào, lực đẩy phải dứt khoát, vuông góc và đi hết hành trình để các tiếp điểm đồng ăn khớp hoàn toàn với nhau.

Lúc cần rút ra, người dùng phải nắm chặt phần thân nhựa của phích cắm và kéo thẳng ra ngoài, tuyệt đối không được bẻ ngang hoặc lắc mạnh. Thói quen thao tác chuẩn mực này sẽ giúp các ngàm kẹp bên trong không bị biến dạng sau nhiều năm sử dụng. Nếu phát hiện bất kỳ dấu hiệu kẹt rít nào, cần dừng lại ngay để kiểm tra thay vì dùng lực cưỡng bức. Việc bảo dưỡng định kỳ bằng bình xịt khí nén cũng góp phần duy trì độ nhạy bén của các cơ cấu cơ khí này.

5.2. Kiểm tra tính liên tục của mạch thứ cấp CT

Nguyên tắc sống còn khi làm việc với mạch dòng là không bao giờ được để hở mạch cuộn thứ cấp của biến dòng điện. Mặc dù khối thử nghiệm đã có cơ cấu tự động ngắn mạch, kỹ thuật viên vẫn phải dùng đồng hồ vạn năng để đo thông mạch trước khi tháo rời các thiết bị phía sau. Nếu phát hiện điện trở mạch vòng quá cao, rất có thể cơ cấu lò xo bên trong đã bị kẹt do bụi bẩn lâu ngày. Trong trường hợp này, phải lập tức dừng thao tác và báo cáo để xin lệnh cắt điện toàn bộ hệ thống động lực. Ngoài ra, việc sử dụng đồng bộ các Phụ kiện Hivero chính hãng sẽ giúp hệ thống cơ khí hoạt động trơn tru, giảm thiểu tối đa các rủi ro kẹt tiếp điểm trong thực tế.

6. Tiêu chuẩn kỹ thuật khi tích hợp vào dự án

Khi quyết định đưa khối thử nghiệm dòng điện Hivero vào thiết kế tủ điện, các kỹ sư cần đối chiếu kỹ lưỡng với các tiêu chuẩn kỹ thuật của dự án. Yếu tố tiên quyết là thiết bị phải đáp ứng được khả năng chịu dòng điện liên tục 10A và điện áp cách điện AC250V để phù hợp với lưới điện hạ thế tiêu chuẩn. Vật liệu vỏ bọc phải có chứng nhận chống cháy lan, đảm bảo không trở thành nguồn phát sinh hỏa hoạn khi có sự cố chập chập bên trong tủ. Các tiếp điểm cơ khí phải vượt qua được bài kiểm tra về số lần cắm rút tối đa mà không làm tăng điện trở tiếp xúc vượt quá ngưỡng cho phép.

Một khía cạnh kỹ thuật quan trọng khác là kích thước khoét lỗ và phương pháp gá lắp thiết bị lên mặt cánh tủ. Sản phẩm cần có kích thước chuẩn xác, đi kèm với hệ thống ngàm giữ chắc chắn để chịu được độ rung lắc liên tục của các nhà máy công nghiệp. Việc lắp đặt phải đảm bảo độ kín khít, không tạo ra các khe hở làm suy giảm cấp bảo vệ IP của toàn bộ vỏ tủ điện. Sự đồng bộ về mặt cơ khí này không chỉ nâng cao tính thẩm mỹ mà còn bảo vệ các linh kiện bên trong khỏi bụi bẩn và hơi ẩm xâm nhập.

Cuối cùng, hồ sơ chất lượng của sản phẩm là yếu tố quyết định để thiết bị được chủ đầu tư chấp thuận nghiệm thu. Các sản phẩm dùng trong mạch đo lường và bảo vệ bắt buộc phải có nguồn gốc xuất xứ rõ ràng, kèm theo các chứng chỉ kiểm định từ nhà máy sản xuất. Việc lựa chọn vật tư từ các thương hiệu đã được khẳng định chất lượng sẽ giúp nhà thầu giảm thiểu rủi ro phải bảo hành, bảo trì sau khi bàn giao. Một hệ thống tủ điện được trang bị đầy đủ các thiết bị cách ly chuẩn mực sẽ nâng tầm tính chuyên nghiệp và độ tin cậy cho toàn bộ công trình.
