Khối thử nghiệm Test Terminal 3P Hivero bao gồm hai dòng chính là CTT (Current Test Terminal – mã HCTT-03S, HCTT-03P, HCTT-03C) dùng cho mạch dòng và PTT (Potential Test Terminal – mã HPTT-03S, HPTT-03P, HPTT-03C) dùng cho mạch áp. Các thiết bị này có thông số kỹ thuật tiêu chuẩn là 3P, AC250V, 10A, được ứng dụng chủ yếu trong các tủ điện công nghiệp để hỗ trợ kỹ thuật viên đo lường, kiểm tra tín hiệu hoặc bảo trì hệ thống đồng hồ, rơ le bảo vệ mà không cần phải cắt điện toàn bộ dây chuyền.

1. Thông tin cơ bản về khối thử nghiệm 3 pha Hivero

Trước khi tìm hiểu chi tiết các ứng dụng thực tế, chúng ta cần nắm rõ những đặc điểm kỹ thuật nền tảng của khối thử nghiệm 3 pha Hivero. Đây là cơ sở quan trọng để đảm bảo việc lựa chọn và lắp đặt thiết bị diễn ra chính xác.

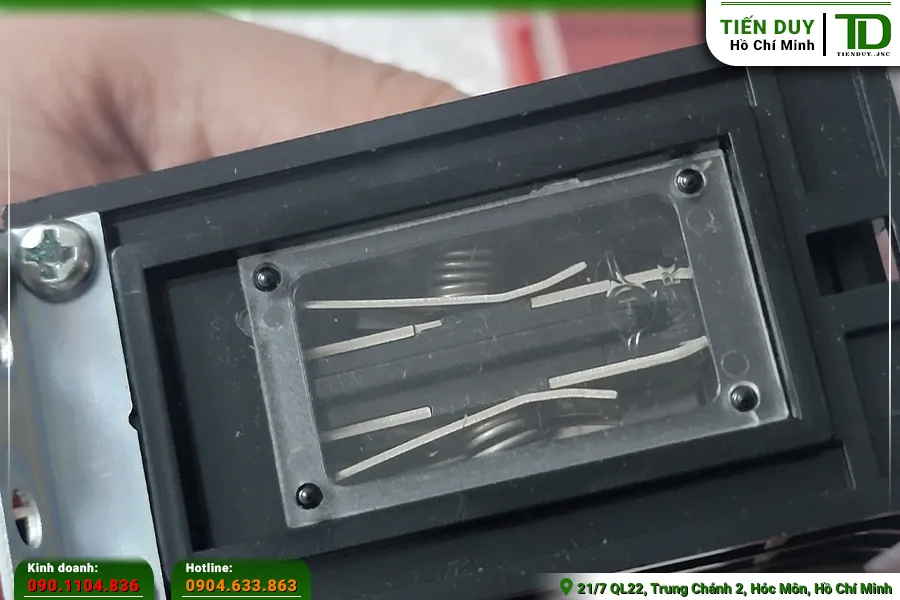

1.1. Cấu tạo và thông số kỹ thuật chung

Thiết bị này được thiết kế với cấu trúc nhỏ gọn, vật liệu cách điện an toàn và chịu nhiệt tốt để đáp ứng môi trường công nghiệp khắc nghiệt. Thông số kỹ thuật tiêu chuẩn của các dòng sản phẩm này thường là AC250V và dòng điện định mức 10A. Cấu tạo bên trong bao gồm các tiếp điểm đồng dẫn điện tốt, giúp tín hiệu truyền qua ổn định mà không bị suy hao. Mặt trước của thiết bị có các khe cắm chuyên dụng để kết nối với phích thử nghiệm một cách nhanh chóng.

Các thành phần cấu tạo chính của thiết bị bao gồm:

• Lớp vỏ nhựa cách điện chống cháy cao cấp.
• Hệ thống tiếp điểm đồng mạ chống oxy hóa.
• Cơ cấu lò xo tạo lực ép cho các tiếp điểm.
• Các rãnh định vị chống cắm nhầm cực tính.

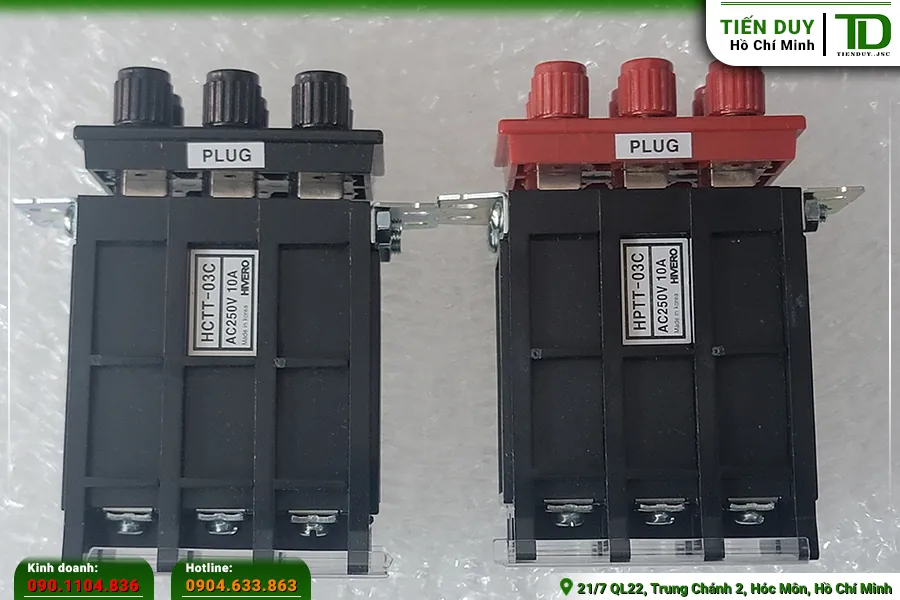

1.2. Phân loại PTT và CTT 3 pha

Dựa trên chức năng cụ thể, thiết bị được chia thành hai nhóm chính là CTT dùng cho mạch dòng và PTT dùng cho mạch áp. Nhóm CTT có nhiệm vụ kết nối với cuộn thứ cấp của biến dòng điện, đảm bảo mạch luôn kín khi rút thiết bị đo. Nhóm PTT được sử dụng để lấy tín hiệu điện áp từ biến áp đo lường, cung cấp cho các đồng hồ Volt hoặc rơ le bảo vệ. Việc phân biệt rõ hai loại này là bắt buộc để tránh tình trạng đấu nối nhầm lẫn gây hở mạch biến dòng rất nguy hiểm.

Để hiểu rõ hơn về định nghĩa tổng quát cũng như nguyên lý hoạt động cốt lõi của dòng sản phẩm này, quý khách có thể tham khảo thêm bài viết sau của chúng tôi: Test Terminal Hivero là gì?

2. Ứng dụng của Test Terminal 3P Hivero trong đo lường

Việc hiểu rõ Test Terminal 3P Hivero dùng làm gì sẽ giúp các kỹ sư tối ưu hóa quá trình giám sát hệ thống điện. Dưới đây là những ứng dụng cốt lõi nhất của thiết bị này trong thực tế.

2.1. Kết nối an toàn cho đồng hồ đo Volt và Ampe

Chức năng quan trọng nhất của thiết bị là tạo ra một điểm kết nối trung gian cực kỳ an toàn giữa hệ thống điện động lực và các thiết bị đo lường. Thay vì đấu nối trực tiếp đồng hồ vào mạch thứ cấp của biến dòng hay biến áp, người ta sẽ đấu nối qua khối thử nghiệm này. Khi cần kiểm tra thông số, kỹ thuật viên chỉ việc cắm phích thử nghiệm vào khe cắm tương ứng. Thao tác này giúp cách ly hoàn toàn người vận hành khỏi những rủi ro về điện áp cao hoặc tia lửa điện. Nhờ đó, công tác thu thập dữ liệu đo lường diễn ra nhanh chóng và tuân thủ tuyệt đối các quy tắc an toàn lao động.

2.2. Hỗ trợ kiểm tra tín hiệu không cần cắt điện

Trong các nhà máy sản xuất liên tục, việc ngừng hệ thống để kiểm tra một đồng hồ đo là điều không thể chấp nhận được vì sẽ gây thiệt hại lớn về kinh tế. Ứng dụng Test Terminal 3P Hivero giải quyết triệt để bài toán này bằng cách cho phép trích xuất tín hiệu ngay khi tủ điện đang mang điện. Các tiếp điểm bên trong được thiết kế đặc biệt để tự động chuyển trạng thái mạch khi có phích cắm đưa vào. Dòng điện hoặc điện áp sẽ được chuyển hướng an toàn qua thiết bị đo cầm tay của kỹ thuật viên. Sau khi rút phích cắm, hệ thống lập tức khôi phục trạng thái hoạt động bình thường mà không hề bị gián đoạn.

2.3. Cách ly mạch dòng và mạch áp khi bảo trì

Khi một đồng hồ đo đa năng hoặc rơ le bảo vệ bị hỏng, nhân viên bảo trì cần phải tháo rời thiết bị đó ra khỏi mặt tủ để thay thế. Lúc này, khối thử nghiệm đóng vai trò như một cầu dao cách ly thu nhỏ dành riêng cho mạch tín hiệu. Đối với mạch dòng, thiết bị sẽ tự động ngắn mạch cuộn thứ cấp của CT trước khi hở mạch phía đồng hồ, ngăn chặn hiện tượng quá áp nguy hiểm. Đối với mạch áp, nó sẽ cắt nguồn điện áp đi vào thiết bị đo để đảm bảo an toàn tuyệt đối cho người tháo lắp. Đây là tính năng bắt buộc phải có trong các hệ thống tủ điện phân phối chuyên nghiệp.

3. Các vị trí lắp đặt phổ biến của khối thử nghiệm 3 pha

Tùy thuộc vào quy mô và chức năng của từng loại tủ điện, thiết bị này sẽ được bố trí ở những vị trí khác nhau. Các khu vực lắp đặt thường yêu cầu sự thuận tiện cao nhất cho công tác vận hành.

3.1. Tủ điện phân phối tổng (MSB)

Tủ MSB là nơi tiếp nhận nguồn điện chính từ trạm biến áp nên luôn được trang bị hệ thống đo lường cực kỳ phức tạp. Tại đây, khối thử nghiệm thường được lắp đặt ngay trên mặt cánh tủ, phía dưới các đồng hồ đa năng hoặc rơ le bảo vệ quá dòng. Vị trí này giúp người vận hành dễ dàng tiếp cận để cắm thiết bị đo kiểm định kỳ mà không cần mở cánh tủ. Việc bố trí khoa học cũng góp phần làm tăng tính thẩm mỹ và sự chuyên nghiệp cho toàn bộ hệ thống tủ tổng.

3.2. Tủ điều khiển động cơ trung tâm (MCC)

Trong các tủ MCC, việc giám sát dòng điện khởi động và dòng điện làm việc của các động cơ công suất lớn là rất quan trọng. Khối thử nghiệm được gắn tại các ngăn lộ ra điều khiển động cơ, kết nối trực tiếp với biến dòng của từng nhánh. Khi có sự cố quá tải, kỹ thuật viên có thể nhanh chóng cắm phích thử nghiệm để đo đạc dòng điện thực tế và so sánh với thông số cài đặt trên rơ le nhiệt. Điều này giúp chẩn đoán chính xác nguyên nhân gây lỗi mà không làm ảnh hưởng đến các động cơ khác đang hoạt động trong cùng một tủ.

3.3. Hệ thống đo đếm điện năng trạm biến áp

Các trạm biến áp của điện lực hoặc nhà máy luôn có một tủ đo đếm riêng biệt để tính toán lượng điện năng tiêu thụ. Khối thử nghiệm là thành phần không thể thiếu trong tủ này, được đặt trước các công tơ điện tử 3 pha. Chức năng chính ở vị trí này là phục vụ cho công tác kẹp chì niêm phong và kiểm định công tơ định kỳ của cơ quan chức năng. Khi cần hiệu chuẩn, nhân viên kiểm định sẽ sử dụng thiết bị này để cấp nguồn chuẩn vào công tơ một cách độc lập và chính xác nhất.

3.4. Tủ tụ bù công suất phản kháng

Tủ tụ bù sử dụng bộ điều khiển hệ số công suất để tự động đóng cắt các cấp tụ dựa trên tín hiệu dòng điện và điện áp phản hồi. Thiết bị thử nghiệm được lắp đặt xen giữa biến dòng tổng và bộ điều khiển này. Trong quá trình bảo dưỡng, người tháo lắp có thể cách ly bộ điều khiển ra khỏi lưới điện một cách an toàn thông qua thao tác rút phích cắm. Việc này đảm bảo hệ thống tụ bù không bị đóng cắt loạn xạ khi đang tiến hành vệ sinh hoặc thay thế linh kiện bên trong.

Nếu quý khách có nhu cầu tìm hiểu thêm về tồn kho hoặc nhận báo giá sỉ cho các dự án tủ điện, vui lòng liên hệ Tiến Duy qua số điện thoại 0901.104.836 (Ms. Hiền) để được hỗ trợ nhanh chóng nhất.

4. Danh sách mã hàng Test Terminal 3P Hivero thông dụng

Để đáp ứng đa dạng nhu cầu thiết kế tủ điện, hãng đã phát triển nhiều mã sản phẩm khác nhau. Dưới đây là phân loại chi tiết Test Terminal 3P Hivero dựa trên chức năng và kiểu dáng.

4.1. Nhóm Test Terminal dòng điện (CTT 3P)

Dòng sản phẩm CTT 3 pha được thiết kế chuyên biệt để xử lý tín hiệu từ biến dòng điện. Các mã hàng này có đặc điểm nhận diện là cơ cấu tự động ngắn mạch khi rút phích cắm, đảm bảo an toàn tuyệt đối cho hệ thống. Người dùng có thể lựa chọn mua theo bộ hoàn chỉnh hoặc mua rời từng phần tùy theo nhu cầu thay thế thực tế. Việc nắm rõ mã hàng sẽ giúp quá trình lên dự toán vật tư diễn ra nhanh chóng và chính xác hơn.

Bảng 1: Danh sách mã hàng Test Terminal 3P Hivero (CTT & PTT)

4.2. Nhóm Test Terminal điện áp (PTT 3P)

Khác với loại dùng cho dòng điện, nhóm PTT 3 pha có nhiệm vụ đóng cắt tín hiệu điện áp một cách dứt khoát. Cấu tạo bên trong của chúng không có cơ cấu ngắn mạch mà chỉ đơn thuần là các tiếp điểm thường đóng. Khi phích cắm được đưa vào, tiếp điểm này sẽ mở ra để cách ly điện áp từ nguồn và chuyển hướng tín hiệu vào thiết bị đo. Các mã hàng phổ biến cho nhóm này bao gồm HPTT-03S dạng bộ, HPTT-03P dạng phích cắm và HPTT-03C dạng ổ cắm.

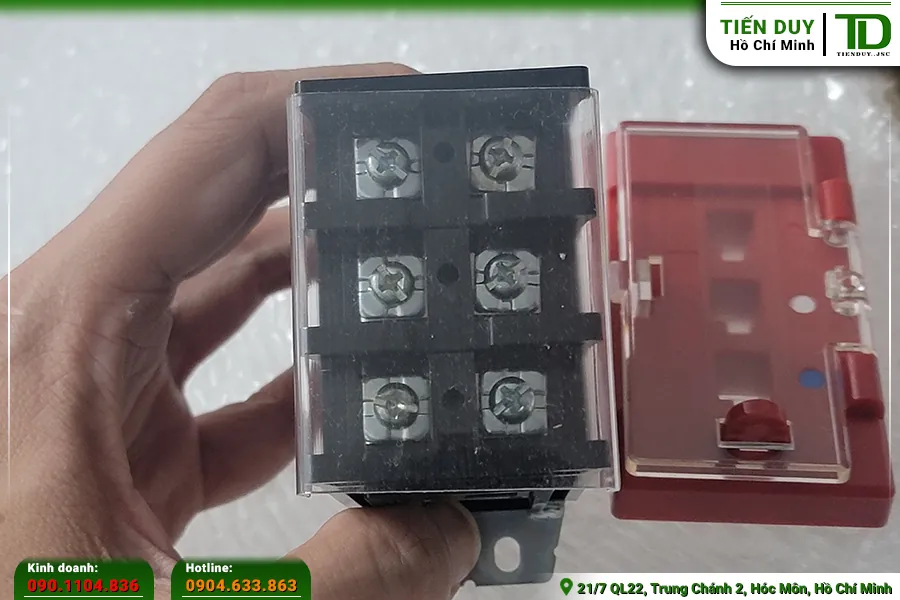

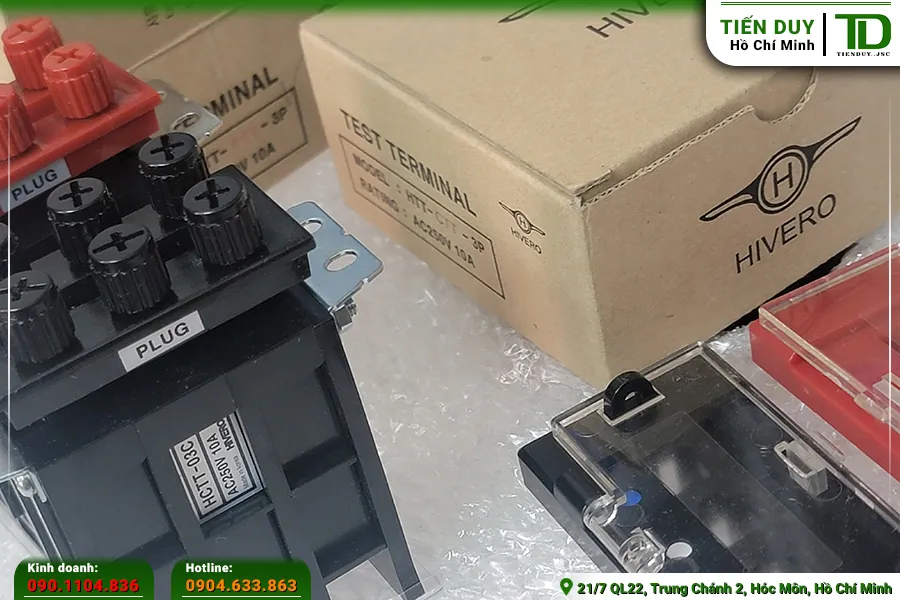

4.3. Các tùy chọn phích cắm (Plug) và ổ cắm (Consent)

Việc chia nhỏ sản phẩm thành phích cắm và ổ cắm mang lại sự linh hoạt tối đa cho người sử dụng. Ổ cắm thường được gắn cố định trên mặt cánh tủ điện và đấu nối sẵn với hệ thống dây dẫn bên trong. Trong khi đó, phích cắm là phần di động, được kỹ thuật viên mang theo cùng với đồng hồ đo cầm tay. Thiết kế này giúp tối ưu hóa không gian thao tác trên mặt tủ điện vốn đã rất chật chội.

Một số ưu điểm của việc sử dụng tách rời phích cắm và ổ cắm bao gồm:

• Tiết kiệm chi phí đầu tư ban đầu vì chỉ cần trang bị một vài phích cắm cho toàn bộ nhà máy.
• Dễ dàng thay thế phần ổ cắm trên mặt tủ nếu xảy ra sự cố nứt vỡ do va đập cơ học.
• Thuận tiện cho việc chuẩn hóa các thiết bị đo lường cầm tay của đội ngũ bảo trì.
• Giảm thiểu rủi ro cắm nhầm nhờ các rãnh định vị được thiết kế riêng biệt cho từng loại.

5. Hướng dẫn thao tác an toàn với Test Terminal 3P

Mặc dù được thiết kế với độ an toàn cao, việc sử dụng thiết bị vẫn đòi hỏi người vận hành phải tuân thủ nghiêm ngặt các quy tắc kỹ thuật. Thao tác sai có thể dẫn đến những hậu quả nghiêm trọng cho cả người và thiết bị.

5.1. Trình tự cắm rút phích thử nghiệm

Quy trình thao tác chuẩn bắt đầu bằng việc kiểm tra kỹ lưỡng tình trạng vật lý của phích cắm và ổ cắm để đảm bảo không có bụi bẩn hay hơi ẩm. Tiếp theo, kỹ thuật viên cần xác định đúng loại phích cắm tương ứng với ổ cắm trên mặt tủ. Khi cắm phích vào, lực đẩy phải dứt khoát và vuông góc với mặt tủ để các tiếp điểm ăn khớp hoàn toàn. Lúc rút phích ra, cần giữ chặt phần thân phích và kéo thẳng ra ngoài, tuyệt đối không được bẻ ngang hay lắc mạnh. Việc tuân thủ đúng trình tự này giúp kéo dài tuổi thọ của các tiếp điểm cơ khí bên trong.

5.2. Lưu ý khi ngắn mạch biến dòng (CT)

Nguyên tắc tối thượng khi làm việc với mạch dòng là tuyệt đối không được để hở mạch cuộn thứ cấp của CT khi đang có dòng điện sơ cấp chạy qua. Dù khối thử nghiệm đã có chức năng tự động ngắn mạch, kỹ thuật viên vẫn phải dùng đồng hồ VOM để đo kiểm tra lại tính liên tục của mạch trước khi tiến hành tháo rời các thiết bị đo phía sau. Nếu phát hiện cơ cấu ngắn mạch bị kẹt hoặc tiếp xúc kém, phải lập tức dừng thao tác và tìm cách cắt điện hệ thống động lực. Ngoài ra, việc sử dụng các Phụ kiện Hivero chính hãng và đồng bộ sẽ giúp cơ cấu cơ khí hoạt động trơn tru, giảm thiểu tối đa rủi ro kẹt tiếp điểm trong quá trình vận hành thực tế.

6. Tiêu chuẩn kỹ thuật cần lưu ý khi chọn mua

Khi quyết định đầu tư thiết bị cho dự án, yếu tố đầu tiên cần xem xét là thông số điện áp và dòng điện định mức. Sản phẩm phải có khả năng chịu được điện áp cách điện tối thiểu là AC250V và dòng điện liên tục 10A để phù hợp với hầu hết các mạch thứ cấp tiêu chuẩn. Vật liệu chế tạo vỏ bọc cũng đóng vai trò quyết định, thường phải là loại nhựa chống cháy, chịu nhiệt độ cao và không bị lão hóa dưới tác động của tia UV hay môi trường hóa chất. Các tiếp điểm bên trong bắt buộc phải được mạ chống oxy hóa để duy trì điện trở tiếp xúc ở mức thấp nhất trong suốt vòng đời sản phẩm.

Một yếu tố kỹ thuật khác không kém phần quan trọng là khả năng tương thích cơ khí của thiết bị với các lỗ khoét tiêu chuẩn trên mặt tủ điện. Kích thước của khối thử nghiệm cần phải chuẩn xác để khi lắp đặt không tạo ra các khe hở làm suy giảm cấp bảo vệ IP của vỏ tủ. Cơ cấu ngàm giữ phích cắm phải đủ chắc chắn để chịu được độ rung lắc của tủ điện trong quá trình vận hành, đặc biệt là tại các trạm bơm hay khu vực có máy nén khí. Sự đồng bộ giữa phích cắm và ổ cắm cũng cần được kiểm tra kỹ lưỡng để đảm bảo thao tác cắm rút luôn nhẹ nhàng, không bị kẹt rít.

Cuối cùng, chứng chỉ chất lượng và nguồn gốc xuất xứ là bằng chứng rõ ràng nhất cho độ tin cậy của sản phẩm. Các thiết bị dùng trong mạch đo lường bảo vệ cần phải vượt qua các bài kiểm tra nghiêm ngặt về độ bền điện môi, khả năng chịu dòng ngắn mạch và số lần thao tác cơ khí tối đa. Việc lựa chọn sản phẩm từ các thương hiệu uy tín sẽ giúp nhà thầu tránh được những rủi ro về sai số đo lường hoặc sự cố hở mạch CT đáng tiếc. Hồ sơ chứng từ đầy đủ cũng là điều kiện bắt buộc để thiết bị được nghiệm thu đưa vào sử dụng trong các công trình trọng điểm.
