Terminal Block, hay còn gọi là cầu đấu khối, là một thiết bị cơ điện tĩnh đóng vai trò trung gian để kết nối các dây dẫn điện lại với nhau một cách an toàn và có hệ thống. Theo các tài liệu chuyên ngành như Giáo trình Khí cụ điện của Đại học Bách Khoa Hà Nội, bản chất của thiết bị này là tạo ra một điểm tiếp xúc cơ học vững chắc thông qua lõi kim loại dẫn điện, được bao bọc bởi một lớp vỏ nhựa cách điện nhằm ngăn chặn hiện tượng rò rỉ hoặc phóng điện. Cấu tạo của Terminal Block phải tuân thủ các quy định khắt khe về an toàn điện áp thấp, điển hình như hệ thống Tiêu chuẩn Quốc gia (TCVN), để đảm bảo khả năng chịu nhiệt và chống cháy khi truyền tải dòng điện liên tục. Nhờ nguyên lý hoạt động đơn giản nhưng hiệu quả trong việc duy trì điện trở tiếp xúc thấp, thiết bị này được ứng dụng rộng rãi trong mọi lĩnh vực, từ các tủ phân phối điện hạ thế theo tiêu chuẩn của Tập đoàn Điện lực Việt Nam (EVN) cho đến các hệ thống tự động hóa công nghiệp và năng lượng tái tạo.



1. Khái niệm cơ bản và vai trò của terminal block trong mạch điện

Terminal block là một thành phần không thể thiếu trong các hệ thống truyền tải và phân phối điện năng hiện đại. Việc nắm vững khái niệm cơ bản giúp người dùng hiểu rõ vai trò của thiết bị này trong việc duy trì sự ổn định của toàn bộ mạch điện.

1.1. Bản chất của khối nối dây công nghiệp

Trong các tài liệu học thuật chuyên ngành, điển hình như Giáo trình Khí cụ điện của Đại học Bách Khoa Hà Nội, terminal block được định nghĩa là một thiết bị cơ điện tĩnh dùng để nối các đầu dây điện lại với nhau. Bản chất của thiết bị này là tạo ra một điểm tiếp xúc cơ học vững chắc, cho phép dòng điện truyền qua mà không làm đứt gãy cấu trúc của sợi cáp. Khác với phương pháp xoắn dây thủ công truyền thống, khối nối dây công nghiệp sử dụng các ngàm kẹp kim loại để cố định lõi đồng một cách an toàn. Lớp vỏ nhựa bao bọc bên ngoài đóng vai trò như một bức tường cách điện, ngăn chặn dòng điện rò rỉ ra môi trường xung quanh. Thiết kế này giúp các kỹ sư dễ dàng quản lý hàng trăm đường dây phức tạp bên trong một không gian tủ điện chật hẹp.

Vai trò cốt lõi của terminal block không chỉ dừng lại ở việc dẫn điện mà còn là một trạm trung chuyển tín hiệu an toàn. Khi một hệ thống máy móc gặp sự cố, kỹ thuật viên có thể dễ dàng dùng đồng hồ vạn năng đo đạc điện áp ngay tại các điểm nối này để khoanh vùng lỗi. Nếu cần thay thế một linh kiện bị hỏng, họ chỉ việc nới lỏng ốc vít và rút dây ra thay vì phải cắt bỏ toàn bộ đoạn cáp. Sự tiện lợi này giúp rút ngắn đáng kể thời gian bảo trì và giảm thiểu chi phí nhân công cho các nhà máy sản xuất. Nhờ vậy, thiết bị này đã trở thành một tiêu chuẩn bắt buộc trong thiết kế của mọi hệ thống tự động hóa hiện đại.



1.2. Phân loại nhanh dựa trên phương thức kẹp cáp

Dựa vào công nghệ cơ khí bên trong, các nhà sản xuất thường chia terminal block thành nhiều loại khác nhau để phù hợp với từng môi trường thi công cụ thể. Dưới đây là những phương thức kẹp cáp phổ biến nhất đang được ứng dụng trên thị trường hiện nay:

• Công nghệ kẹp bằng ốc vít truyền thống tạo ra lực siết cực mạnh, phù hợp cho các loại cáp động lực có tiết diện lớn.
• Công nghệ kẹp bằng lò xo đàn hồi giúp tự động bù đắp độ co ngót của dây dẫn, chống lại sự nới lỏng do rung động cơ học.
• Công nghệ kẹp cắm nhanh cho phép người thợ đẩy trực tiếp lõi cáp cứng vào ngàm mà không cần sử dụng bất kỳ dụng cụ hỗ trợ nào.

>>> Xem thêm: Giới thiệu về các loại cách gọi tên cầu đấu khối



2. Phân tích chi tiết cấu tạo của một trạm nối dây tiêu chuẩn

Một trạm nối dây hoàn chỉnh được cấu thành từ nhiều chi tiết cơ khí chính xác kết hợp với các vật liệu polymer đặc biệt. Sự phối hợp nhịp nhàng giữa các thành phần này quyết định trực tiếp đến độ bền và khả năng chịu tải của thiết bị.

2.1. Đặc tính của lớp vỏ cách điện bảo vệ

Lớp vỏ bên ngoài của terminal block đóng vai trò như một bộ xương sống cơ học, giữ cố định các chi tiết kim loại bên trong và bảo vệ người dùng khỏi nguy cơ điện giật. Theo các quy định về an toàn thiết bị điện hạ áp trong Tiêu chuẩn Quốc gia TCVN, vật liệu chế tạo vỏ bọc phải có khả năng cách điện tuyệt đối và chịu được nhiệt độ vận hành liên tục ở mức cao. Các nhà sản xuất thường ưu tiên sử dụng nhựa polyamide vì loại vật liệu này sở hữu độ đàn hồi tốt, không bị nứt vỡ khi người thợ dùng lực mạnh để gài thiết bị lên thanh ray. Hơn nữa, bề mặt nhựa còn được thiết kế với các rãnh tản nhiệt siêu nhỏ giúp luồng không khí dễ dàng lưu thông qua các khe hở. Cấu trúc hình học này giúp thiết bị duy trì nhiệt độ ổn định ngay cả khi phải làm việc trong những tủ điện đóng kín.

Bên cạnh khả năng cách điện, đặc tính chống cháy lan của lớp vỏ nhựa cũng là một yếu tố sống còn đối với sự an toàn của toàn bộ hệ thống. Khi xảy ra hiện tượng ngắn mạch đột ngột, nhiệt lượng khổng lồ sinh ra tại điểm tiếp xúc có thể làm nóng chảy các chi tiết kim loại và gây cháy vỏ bọc. Nhựa polyamide chất lượng cao được pha trộn thêm các chất phụ gia đặc biệt giúp chúng có khả năng tự dập tắt ngọn lửa chỉ trong vài giây. Tính năng này ngăn chặn tia lửa điện lan truyền sang các linh kiện lân cận, hạn chế tối đa thiệt hại về tài sản khi có sự cố hỏa hoạn xảy ra. Việc tuân thủ nghiêm ngặt các tiêu chuẩn vật liệu này là minh chứng cho chất lượng của những dòng sản phẩm nối dây cao cấp.



2.2. Lõi dẫn điện và cơ cấu kẹp cơ học

Nằm ẩn sâu bên trong lớp vỏ nhựa là thanh kim loại dẫn điện, bộ phận đảm nhiệm vai trò truyền tải dòng điện từ đầu vào sang đầu ra. Thanh dẫn này thường được dập nguyên khối từ hợp kim đồng thau hoặc đồng đỏ để đảm bảo điện trở nội luôn ở mức thấp nhất. Bề mặt của khối kim loại thường được mạ thêm một lớp thiếc hoặc niken mỏng nhằm chống lại sự oxy hóa khi thiết bị phải hoạt động trong môi trường có độ ẩm cao. Độ dày của thanh đồng được tính toán kỹ lưỡng dựa trên dòng điện định mức mà thiết bị đó phải gánh chịu trong điều kiện thực tế. Một thanh dẫn chất lượng sẽ giúp dòng điện đi qua một cách mượt mà mà không sinh ra hiện tượng sụt áp trên đường dây.

Kết hợp chặt chẽ với thanh dẫn là cơ cấu kẹp cơ học, bao gồm các ốc vít hoặc lá thép lò xo chuyên dụng. Nhiệm vụ của cơ cấu này là tạo ra một lực ép đủ lớn để giữ chặt lõi cáp đồng vào bề mặt thanh dẫn điện. Các ốc vít thường được gia công từ thép mạ kẽm với bước ren cực kỳ chính xác, giúp người thợ dễ dàng truyền lực siết từ tua vít xuống ngàm kẹp. Đối với loại kẹp lò xo, vật liệu thép không gỉ austenitic được sử dụng để duy trì lực đàn hồi vĩnh cửu, không bị mỏi sau hàng ngàn lần đóng mở. Sự hoàn thiện của các chi tiết cơ khí này quyết định trực tiếp đến độ tin cậy của mọi điểm kết nối trong hệ thống điện.



2.3. Các phụ kiện hỗ trợ lắp ráp trên thanh ray

Để tạo thành một trạm nối dây hoàn chỉnh, các khối terminal block đơn lẻ cần được kết hợp với một loạt phụ kiện chuyên dụng đi kèm. Chặn cuối bằng kim loại hoặc nhựa cứng là phụ kiện bắt buộc phải có để khóa chặt hai đầu dải cầu đấu, ngăn không cho chúng bị trượt dọc theo thanh ray nhôm. Các tấm vách ngăn cách điện được chèn vào giữa các khối mang điện áp khác nhau để gia tăng khoảng cách đường rò, chống lại hiện tượng phóng điện hồ quang. Ngoài ra, hệ thống nhãn mác đánh dấu bằng nhựa trắng giúp kỹ thuật viên dễ dàng ghi chú số thứ tự của từng đường dây tín hiệu. Việc sử dụng đồng bộ các phụ kiện này giúp tủ điện trở nên gọn gàng, chuyên nghiệp và cực kỳ an toàn cho người vận hành.

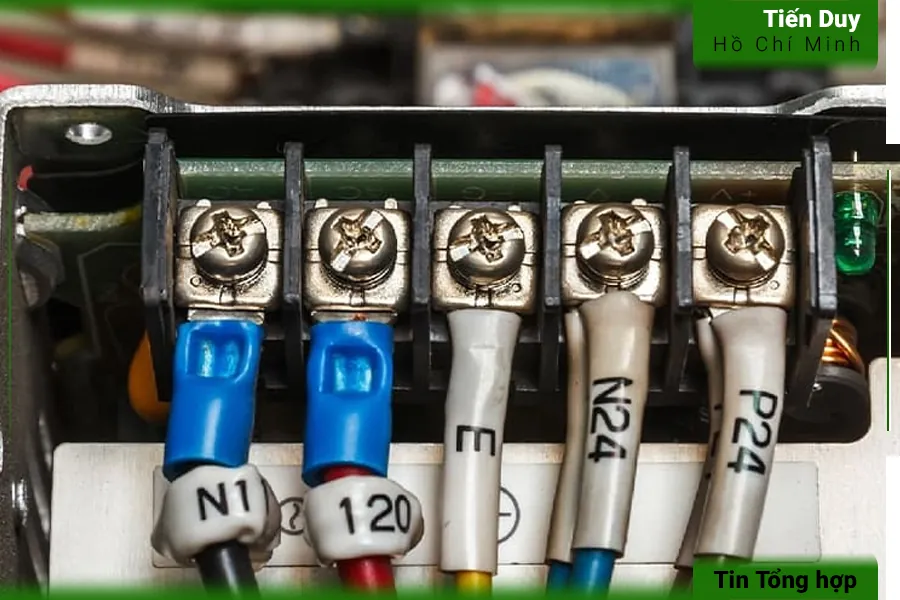

3. Nguyên lý hoạt động và cơ chế truyền tải dòng điện

Hoạt động của thiết bị nối dây dựa trên những nguyên lý vật lý cơ bản về điện trở tiếp xúc và sự truyền nhiệt. Việc hiểu rõ cơ chế này giúp người dùng tránh được những sai lầm dẫn đến tình trạng quá tải hệ thống.

3.1. Quá trình thiết lập điện trở tiếp xúc thấp

Khi một sợi cáp điện được đưa vào ngàm kẹp và siết chặt, lực cơ học sẽ ép các sợi đồng con tơi xốp dính chặt vào bề mặt thanh dẫn kim loại. Quá trình ép này làm biến dạng nhẹ cấu trúc bề mặt của cả hai vật liệu, phá vỡ lớp màng oxit mỏng cách điện tự nhiên hình thành trong không khí. Sự tiếp xúc trực tiếp giữa các nguyên tử kim loại tạo ra một đường dẫn lý tưởng cho các electron tự do di chuyển qua lại. Lực ép càng lớn và diện tích tiếp xúc càng rộng thì điện trở tại điểm nối này càng giảm xuống mức tối thiểu. Điện trở tiếp xúc thấp chính là chìa khóa để dòng điện truyền qua thiết bị một cách trơn tru mà không bị hao hụt năng lượng.

Tuy nhiên, điện trở tiếp xúc không phải là một hằng số bất biến mà có thể thay đổi theo thời gian và điều kiện môi trường. Nếu lực siết của ốc vít bị nới lỏng do rung động, diện tích tiếp xúc giữa cáp và thanh đồng sẽ bị thu hẹp lại đáng kể. Sự suy giảm diện tích này lập tức làm tăng điện trở tại điểm nối, cản trở dòng chảy của các electron và gây ra hiện tượng sụt áp cục bộ. Để duy trì trạng thái tiếp xúc hoàn hảo, các kỹ sư luôn khuyến cáo phải sử dụng công cụ siết lực chuyên dụng để đạt được mô men xoắn đúng theo tiêu chuẩn của nhà sản xuất. Một điểm nối đạt chuẩn sẽ đảm bảo tính toàn vẹn của tín hiệu và năng lượng trong suốt vòng đời của dự án.



3.2. Khả năng chịu tải và tản nhiệt trong không gian hẹp

Bất kỳ một vật dẫn điện nào có điện trở lớn hơn không đều sinh ra nhiệt lượng khi có dòng điện chạy qua theo định luật Joule-Lenz. Trong một khối terminal block, nhiệt lượng này tập trung chủ yếu tại vị trí ngàm kẹp và lan truyền dọc theo thanh đồng dẫn điện. Nếu dòng điện vượt quá giới hạn định mức, lượng nhiệt sinh ra sẽ lớn hơn khả năng tản nhiệt tự nhiên của lớp vỏ nhựa ra môi trường xung quanh. Nhiệt độ tích tụ lâu ngày sẽ làm lão hóa vật liệu polymer, khiến lớp vỏ trở nên giòn gãy và mất đi khả năng cách điện ban đầu. Do đó, việc tính toán chính xác dòng điện tải thực tế là bước bắt buộc trước khi quyết định lựa chọn kích cỡ của thiết bị nối dây.

Để giải quyết bài toán tản nhiệt trong các tủ điện có mật độ linh kiện dày đặc, các nhà sản xuất đã áp dụng nhiều cải tiến về mặt thiết kế khí động học. Các khe hở nhỏ được bố trí khéo léo dọc theo thân vỏ nhựa tạo ra những ống khói siêu nhỏ, lợi dụng hiện tượng đối lưu tự nhiên để đẩy luồng khí nóng bay lên trên. Đồng thời, việc sắp xếp xen kẽ các khối nối dây mang dòng điện lớn với các khối tín hiệu dòng điện nhỏ cũng giúp phân tán nhiệt lượng đồng đều trên toàn bộ thanh ray. Các kỹ sư thiết kế tủ điện thường phải chừa lại những khoảng trống an toàn xung quanh cụm terminal block để đảm bảo không khí luôn được lưu thông thông thoáng. Sự kết hợp giữa thiết kế tối ưu và cách bố trí khoa học giúp hệ thống vận hành bền bỉ ngay cả trong những ngày hè nóng bức.



4. Những ứng dụng thực tế của terminal block trong đời sống và công nghiệp

Nhờ tính linh hoạt và độ tin cậy cao, các khối nối dây đã vươn ra khỏi những cỗ máy công nghiệp để xuất hiện trong mọi ngóc ngách của đời sống. Mỗi môi trường ứng dụng lại đòi hỏi thiết bị phải đáp ứng những tiêu chuẩn kỹ thuật đặc thù riêng biệt.

4.1. Lắp đặt trong tủ điện phân phối dân dụng và trạm biến áp

Trong mạng lưới điện hạ thế, terminal block đóng vai trò là điểm giao tiếp quan trọng giữa nguồn cấp và các nhánh tiêu thụ. Theo các tài liệu hướng dẫn kỹ thuật của Tập đoàn Điện lực Việt Nam (EVN), các trạm biến áp phân phối luôn sử dụng những dải cầu đấu công suất lớn để chia nhỏ dòng điện từ máy biến áp xuống các tủ điện tổng của khu dân cư. Thiết bị này giúp các thợ điện dễ dàng phân tách từng pha lửa và dây trung tính một cách rõ ràng, tránh tình trạng đấu nối chéo gây chập cháy. Sự hiện diện của các khối nối dây chuẩn mực giúp lưới điện vận hành ổn định, cung cấp nguồn năng lượng liên tục cho hàng ngàn hộ gia đình. Đây là ứng dụng cơ bản nhưng mang lại giá trị thực tiễn to lớn nhất của thiết bị này.

Tại các tủ điện tổng của từng tòa nhà chung cư, terminal block tiếp tục đảm nhiệm việc phân phối điện năng đến từng căn hộ riêng biệt. Chúng thay thế hoàn toàn cho phương pháp quấn băng keo đen thủ công tiềm ẩn nhiều rủi ro rò rỉ điện khi tường nhà bị ẩm ướt. Các khối nối dây được gắn nhãn mác rõ ràng giúp nhân viên bảo trì của ban quản lý tòa nhà nhanh chóng xác định được đường dây cấp nguồn cho từng tầng. Khi cần cắt điện một khu vực để sửa chữa, họ chỉ việc tháo dây tại đúng vị trí cầu đấu mà không làm gián đoạn sinh hoạt của những hộ dân khác. Sự an toàn và tiện lợi này đã biến thiết bị nối dây thành một tiêu chuẩn bắt buộc trong ngành xây dựng dân dụng hiện đại.



4.2. Kết nối tín hiệu trong hệ thống tự động hóa nhà máy

Trong các dây chuyền sản xuất tự động, hàng vạn tín hiệu từ cảm biến và cơ cấu chấp hành cần được truyền về bộ điều khiển trung tâm một cách chính xác. Terminal block trở thành một trạm thu thập dữ liệu khổng lồ, mang lại những lợi ích vượt trội cho quá trình vận hành nhà máy như sau:

• Gom nhóm gọn gàng hàng trăm sợi cáp tín hiệu nhỏ li ti, giúp tủ điều khiển trở nên ngăn nắp và mang tính thẩm mỹ cao.
• Cung cấp các điểm đo lường điện áp thuận tiện để kỹ sư lập trình dễ dàng kiểm tra trạng thái hoạt động của từng cảm biến quang học.
• Tích hợp sẵn các cầu chì thủy tinh siêu nhỏ bên trong khối nhựa để bảo vệ bo mạch PLC đắt tiền khỏi các dòng điện ngắn mạch đột ngột.



4.3. Sử dụng trong các bo mạch điện tử và thiết bị đo lường

Không chỉ xuất hiện trong các tủ điện đồ sộ, những phiên bản terminal block thu nhỏ còn được hàn trực tiếp lên các bo mạch in (PCB) của thiết bị điện tử. Chúng đóng vai trò là cổng giao tiếp vật lý, cho phép người dùng kết nối các dây nguồn hoặc dây loa vào amply, camera an ninh hay các bộ điều khiển nhiệt độ. Các khối nối dây trên bo mạch thường sử dụng công nghệ kẹp lò xo hoặc vặn ốc kích thước siêu nhỏ với bước chân cắm chỉ vài milimet. Thiết kế tinh xảo này giúp tiết kiệm tối đa diện tích bề mặt bo mạch trong khi vẫn đảm bảo lực giữ cáp cực kỳ chắc chắn. Sự góp mặt của linh kiện này giúp các thiết bị điện tử trở nên thân thiện hơn với người dùng cuối trong quá trình tự lắp đặt tại nhà.



4.4. Ứng dụng tại các hệ thống năng lượng mặt trời áp mái

Sự bùng nổ của ngành năng lượng tái tạo đã mở ra một môi trường ứng dụng hoàn toàn mới cho các thiết bị nối dây chuyên dụng. Trong các hệ thống điện mặt trời áp mái, terminal block được sử dụng để kết nối các tấm pin quang điện lại với nhau trước khi dẫn dòng điện một chiều về bộ biến tần. Môi trường làm việc ngoài trời đòi hỏi thiết bị phải chịu được bức xạ tia cực tím gay gắt và sự chênh lệch nhiệt độ khắc nghiệt giữa ngày và đêm. Các nhà sản xuất đã phải nghiên cứu ra những loại nhựa kỹ thuật đặc biệt không bị lão hóa dưới ánh nắng mặt trời để chế tạo vỏ bọc cho dòng sản phẩm này. Sự bền bỉ của vật liệu giúp hệ thống duy trì hiệu suất phát điện cao trong suốt vòng đời hàng chục năm của dự án.

Bên cạnh khả năng chống chịu thời tiết, các khối nối dây dùng cho điện mặt trời còn phải xử lý những dòng điện một chiều có điện áp lên tới hàng nghìn volt. Điện áp cao một chiều rất dễ sinh ra hiện tượng hồ quang điện kéo dài nếu các điểm tiếp xúc bị lỏng lẻo, gây ra nguy cơ hỏa hoạn nghiêm trọng trên mái nhà. Do đó, các terminal block trong tủ gom tuyến thường được tích hợp thêm các vách ngăn cách điện cực dày và cơ cấu kẹp lò xo chống rung động tuyệt đối. Chúng đảm bảo dòng năng lượng xanh được truyền tải một cách an toàn nhất từ mái nhà xuống hệ thống điện của gia đình. Đây là một minh chứng rõ nét cho thấy công nghệ cơ điện luôn vận động không ngừng để bắt kịp các xu hướng năng lượng mới của nhân loại.

>>> Xem thêm: Cầu đấu 3P có phải là cầu đấu 3 pha? Các lầm tưởng cầu đấu phổ biến

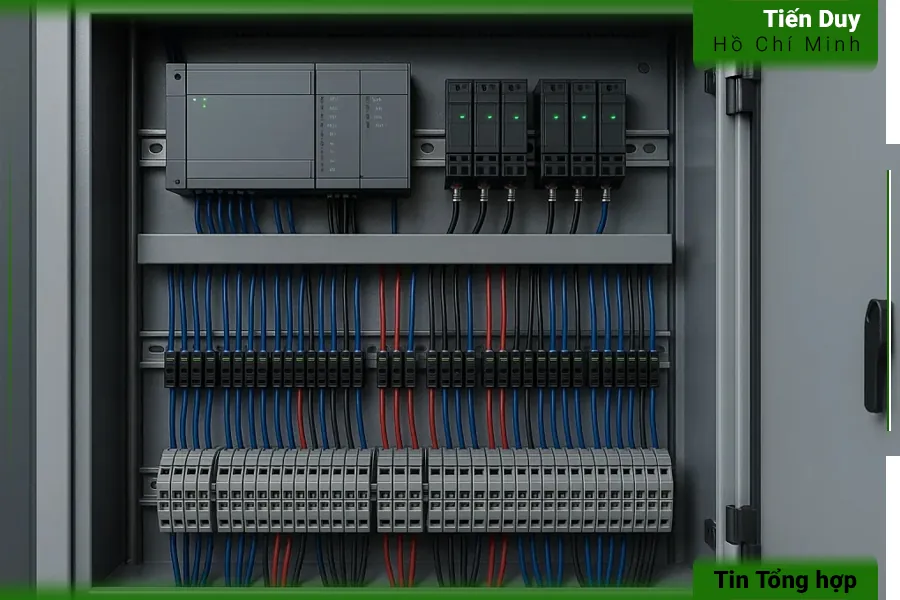

5. Tầm quan trọng của việc kiểm tra và bảo dưỡng định kỳ thiết bị nối dây

Mặc dù terminal block là một thiết bị tĩnh không có các chi tiết chuyển động cơ học, chúng vẫn chịu sự tác động âm thầm của nhiệt độ và môi trường xung quanh. Sau một thời gian dài vận hành, sự thay đổi nhiệt độ liên tục do dòng điện gây ra sẽ làm các lõi cáp đồng bị co giãn, dẫn đến hiện tượng nới lỏng tại các điểm kẹp ốc vít. Nếu không được phát hiện kịp thời, điện trở tiếp xúc tại các vị trí lỏng lẻo này sẽ tăng cao, sinh ra nhiệt lượng lớn và nung chảy lớp vỏ nhựa bảo vệ. Do đó, việc lập kế hoạch kiểm tra định kỳ toàn bộ các điểm đấu nối trong tủ điện là một quy trình bắt buộc đối với mọi nhà máy công nghiệp. Sự chủ động trong công tác bảo trì giúp ngăn chặn từ xa những sự cố chập cháy gây thiệt hại nặng nề về người và tài sản.

Để đảm bảo hệ thống luôn hoạt động trong trạng thái an toàn nhất, các kỹ thuật viên bảo trì cần tuân thủ một quy trình kiểm tra bài bản và khoa học. Những hạng mục công việc quan trọng cần được thực hiện trong mỗi kỳ bảo dưỡng bao gồm:

• Sử dụng camera ảnh nhiệt hồng ngoại để quét toàn bộ bề mặt các khối nối dây nhằm phát hiện sớm những điểm phát nhiệt bất thường.
• Dùng tua vít lực chuyên dụng để siết lại toàn bộ các ốc vít kẹp cáp theo đúng thông số mô men xoắn tiêu chuẩn.
• Vệ sinh sạch sẽ bụi bẩn công nghiệp bám trên bề mặt nhựa cách điện bằng máy hút bụi và cọ mềm để duy trì khoảng cách đường rò an toàn.
• Thay thế ngay lập tức những khối terminal block có dấu hiệu bị nứt vỡ cơ học hoặc biến dạng do nhiệt độ cao.



Việc duy trì một chế độ bảo dưỡng nghiêm ngặt không chỉ kéo dài tuổi thọ của thiết bị nối dây mà còn bảo vệ sự an toàn cho các linh kiện điều khiển đắt tiền phía sau. Một điểm kết nối hoàn hảo sẽ đảm bảo tín hiệu truyền tải luôn rõ ràng, giúp các thuật toán tự động hóa hoạt động chính xác tuyệt đối. Hơn nữa, một tủ điện được chăm sóc kỹ lưỡng với các dải cầu đấu sạch sẽ, nhãn mác rõ ràng luôn thể hiện sự chuyên nghiệp và trách nhiệm của đội ngũ kỹ thuật. Trong bối cảnh các dây chuyền sản xuất ngày càng đòi hỏi tính liên tục cao, việc chăm chút cho từng chi tiết nhỏ nhất chính là chìa khóa để tối ưu hóa hiệu quả vận hành. Đầu tư thời gian cho công tác bảo trì hôm nay chính là cách tốt nhất để tiết kiệm chi phí khắc phục sự cố trong tương lai.
