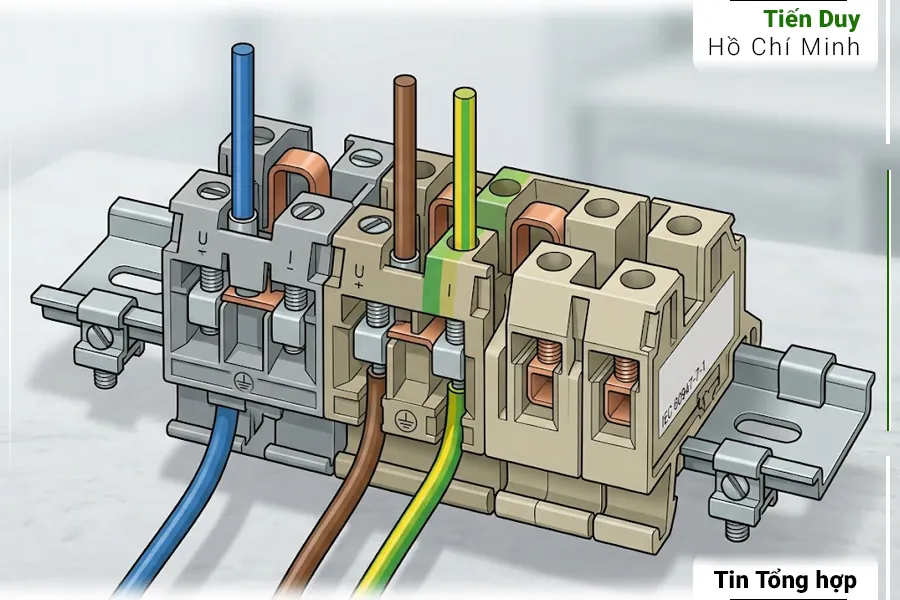

Cầu đấu khối (Terminal block), hay còn được gọi là domino điện trong dân dụng, là thiết bị cơ điện được định nghĩa theo tiêu chuẩn IEC 60947-7-1 của Ủy ban Kỹ thuật Điện Quốc tế (IEC), có chức năng kết nối an toàn các dây dẫn điện thông qua cơ cấu kẹp cơ học và vật liệu cách điện. Trong hệ thống danh pháp thiết bị công nghiệp, tên gọi của cầu đấu phản ánh trực tiếp đặc tính kỹ thuật, bao gồm phương pháp kẹp dây, số cực và dòng điện định mức. Cụ thể, theo tài liệu kỹ thuật (datasheet) của nhà sản xuất thiết bị điện Hivero, mã sản phẩm HFTB-2004 được cấu thành từ tiền tố “HFTB” viết tắt cho Hivero Fixed Terminal Block (Cầu đấu khối cố định Hivero), kết hợp với dải số “200” biểu thị khả năng chịu dòng điện định mức tối đa lên đến 200 Ampe và hậu tố “04” xác định cấu trúc thiết kế gồm 4 cực (4 Poles) độc lập. Việc chuẩn hóa các thuật ngữ này tuân thủ nghiêm ngặt các quy định về an toàn điện của tổ chức Underwriters Laboratories thông qua tiêu chuẩn UL 1059, giúp đảm bảo tính chính xác tuyệt đối trong quá trình thiết kế, bóc tách vật tư và thi công tủ bảng điện công nghiệp.



1. Tổng quan về cầu đấu khối và các tên gọi phổ biến trong kỹ thuật điện

Cầu đấu khối là một thành phần cơ điện thiết yếu trong mọi hệ thống tủ bảng điện công nghiệp và dân dụng. Việc nắm rõ các tên gọi của thiết bị này giúp kỹ sư và thợ thi công đồng bộ hóa ngôn ngữ kỹ thuật một cách chính xác.

1.1. Định nghĩa thiết bị kết nối theo tiêu chuẩn IEC 60947-7-1

Theo tài liệu kỹ thuật của Ủy ban Kỹ thuật Điện Quốc tế (IEC), cầu đấu khối được phân loại là một thiết bị kết nối tĩnh dùng để nối hai hoặc nhiều dây dẫn điện với nhau. Tiêu chuẩn IEC 60947-7-1 quy định rõ ràng rằng thiết bị này phải bao gồm một phần dẫn điện bằng kim loại và một lớp vỏ bọc cách điện bên ngoài. Chức năng cơ học cốt lõi của chúng là giữ chặt lõi cáp điện thông qua lực ép từ ốc vít hoặc lò xo mà không làm tổn thương cấu trúc sợi đồng. Về mặt điện học, thiết bị phải đảm bảo truyền tải dòng điện liên tục, ổn định và không gây ra hiện tượng sụt áp vượt quá ngưỡng cho phép. Các thông số này được kiểm định nghiêm ngặt nhằm ngăn chặn nguy cơ phát nhiệt cục bộ tại điểm nối.

Việc áp dụng tiêu chuẩn của Ủy ban Kỹ thuật Điện Quốc tế (IEC) giúp các nhà sản xuất trên toàn cầu có một hệ quy chiếu chung khi thiết kế và thử nghiệm sản phẩm. Cầu đấu khối không chỉ đơn thuần là một điểm nối mà còn đóng vai trò như một rào chắn an toàn, cách ly các pha điện mang điện áp khác nhau. Lớp vỏ nhựa bao bọc bên ngoài thường được chế tạo từ vật liệu chống cháy, ngăn chặn sự lan truyền của tia lửa điện nếu xảy ra sự cố ngắn mạch. Nhờ thiết kế mô đun hóa, người dùng có thể dễ dàng lắp ghép nhiều khối lại với nhau trên thanh ray tiêu chuẩn để tạo thành một hệ thống phân phối điện hoàn chỉnh. Sự ra đời của các quy chuẩn quốc tế đã chấm dứt tình trạng đấu nối thủ công thiếu an toàn bằng băng keo điện truyền thống.



1.2. Nguồn gốc của thuật ngữ domino điện trong thi công thực tế

Trong môi trường thi công dân dụng tại Việt Nam, cầu đấu khối thường được những người thợ điện gọi bằng một cái tên rất đỗi quen thuộc là domino điện. Nguồn gốc của thuật ngữ này xuất phát từ sự tương đồng về mặt hình học giữa thiết bị nối dây và những khối cờ domino bằng nhựa. Khi các khối cầu đấu được ghép nối tiếp sát vào nhau trên một thanh ray, chúng tạo ra một chuỗi dài các hình chữ nhật đều đặn, trông giống hệt như một hàng cờ domino đang xếp hàng. Cách gọi tượng hình này giúp những người thợ không qua đào tạo hàn lâm dễ dàng nhận diện và ghi nhớ thiết bị trong quá trình bóc tách vật tư. Mặc dù không mang tính chính xác về mặt học thuật, tên gọi domino điện vẫn tồn tại song song và trở thành một phần không thể thiếu trong từ điển ngôn ngữ công trường.



1.3. Bản chất của cụm từ terminal block trong hệ thống tài liệu tiếng Anh

Khi tiếp cận với các bản vẽ thiết kế hoặc tài liệu kỹ thuật nhập khẩu, thuật ngữ terminal block là cách gọi phổ biến và chuẩn xác nhất bằng tiếng Anh. Theo định nghĩa từ Viện Kỹ sư Điện và Điện tử (IEEE), từ terminal dùng để chỉ điểm cuối của một mạch điện, nơi tín hiệu hoặc dòng điện đi vào hoặc đi ra khỏi một thành phần. Trong khi đó, từ block ám chỉ một khối vật liệu rắn chắc, thường là nhựa cách điện, đóng vai trò làm giá đỡ cơ học cho các điểm nối kim loại. Sự kết hợp của hai từ này tạo ra một danh từ ghép mô tả chính xác bản chất vật lý và chức năng của thiết bị. Việc sử dụng đúng thuật ngữ tiếng Anh giúp các kỹ sư dễ dàng tra cứu thông số kỹ thuật từ các kho dữ liệu toàn cầu.

Trong hệ thống tài liệu của Viện Kỹ sư Điện và Điện tử (IEEE), terminal block còn được mở rộng thành nhiều biến thể ngôn ngữ khác nhau tùy thuộc vào ứng dụng cụ thể. Ví dụ, khi thiết bị được sử dụng để truyền tải tín hiệu điều khiển dòng điện thấp, chúng thường được gọi là control terminal block. Ngược lại, đối với các mạch động lực chịu tải lớn, thuật ngữ power terminal block sẽ được ưu tiên sử dụng để cảnh báo người vận hành về mức điện áp nguy hiểm. Việc phân định rõ ràng các cụm từ này trong tiếng Anh giúp loại bỏ hoàn toàn sự mơ hồ khi dịch thuật các tài liệu hướng dẫn vận hành. Đây là một kỹ năng bắt buộc đối với bất kỳ kỹ sư thiết kế hệ thống tự động hóa nào khi làm việc với các đối tác quốc tế.



2. Phân biệt các thuật ngữ chuyên ngành và tên gọi dân dụng của cầu đấu

Sự đa dạng trong cách gọi tên cầu đấu khối thường bắt nguồn từ thói quen sử dụng và đặc thù của từng môi trường làm việc. Việc phân định rõ ràng các thuật ngữ này giúp tối ưu hóa quá trình giao tiếp giữa bộ phận thiết kế và đội ngũ thi công.

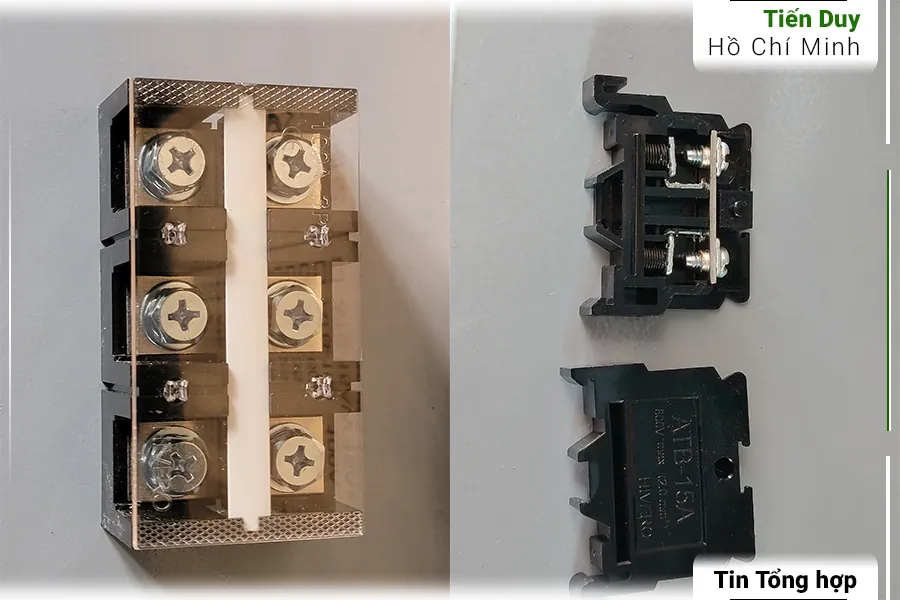

2.1. Đặc tính kỹ thuật gắn liền với tên gọi cầu đấu mắt rời

Cầu đấu mắt rời là một thuật ngữ chuyên ngành dùng để chỉ các loại thiết bị kết nối được thiết kế dưới dạng từng mô đun đơn lẻ, độc lập với nhau. Mỗi mắt rời thường chỉ đảm nhiệm việc kết nối cho một pha điện duy nhất và có thể tự do trượt trên thanh ray nhôm tiêu chuẩn. Đặc tính cơ học này mang lại sự linh hoạt tuyệt đối cho người lắp ráp, cho phép họ tùy biến số lượng điểm nối theo đúng nhu cầu thực tế của từng tủ điện. Khi một mắt đấu nối bị hỏng hóc do quá nhiệt hoặc gãy vỡ cơ học, kỹ thuật viên chỉ cần tháo rời và thay thế đúng vị trí đó mà không làm ảnh hưởng đến toàn bộ hệ thống. Đây là ưu điểm vượt trội khiến cầu đấu mắt rời trở thành lựa chọn hàng đầu trong các tủ điều khiển công nghiệp phức tạp.

Ngược lại với tính linh hoạt của mắt rời, các hệ thống cầu đấu nguyên khối lại được đúc sẵn thành một cụm cố định với số lượng cực đã được định trước. Cấu trúc này giúp tiết kiệm đáng kể thời gian lắp đặt trên dây chuyền sản xuất hàng loạt vì công nhân không phải ghép từng mảnh nhỏ lại với nhau. Tuy nhiên, nhược điểm lớn nhất của thiết kế nguyên khối là sự lãng phí không gian nếu số lượng dây dẫn thực tế ít hơn số cực có sẵn trên thiết bị. Hơn nữa, nếu một điểm kẹp dây bên trong khối bị cháy ren ốc, người dùng buộc phải vứt bỏ và thay mới toàn bộ cả cụm cầu đấu. Do đó, việc lựa chọn giữa cầu đấu mắt rời và nguyên khối phụ thuộc hoàn toàn vào bài toán tối ưu hóa chi phí và không gian của từng dự án cụ thể.



2.2. Sự khác nhau giữa trạm nối dây và cầu đấu khối đúc sẵn

Theo các tài liệu hướng dẫn của Hiệp hội các Nhà sản xuất Điện Quốc gia Hoa Kỳ (NEMA), thuật ngữ trạm nối dây thường bao hàm một hệ thống phức tạp hơn nhiều so với một cầu đấu khối đúc sẵn đơn thuần. Trạm nối dây là một tổ hợp bao gồm nhiều cầu đấu được sắp xếp có chủ đích, đi kèm với các phụ kiện như thanh lược đồng, nắp che cách điện và nhãn đánh dấu. Để phân biệt rõ ràng hai khái niệm này, các kỹ sư thường dựa vào những tiêu chí cơ bản sau đây:

• Mức độ tích hợp: Cầu đấu khối đúc sẵn chỉ là một linh kiện đơn lẻ, trong khi trạm nối dây là một cụm thiết bị hoàn chỉnh đã sẵn sàng để đấu nối cáp ngoại vi.
• Chức năng bảo vệ: Trạm nối dây theo chuẩn NEMA bắt buộc phải có các vách ngăn cách điện giữa các pha để chống phóng điện, điều mà thiết bị đúc sẵn thường bỏ qua.
• Khả năng mở rộng: Cầu đấu đúc sẵn bị giới hạn bởi số cực cố định, còn trạm nối dây có thể liên tục mở rộng bằng cách gài thêm các mô đun mới.



2.3. Cách gọi tên dựa trên vật liệu cách điện cốt lõi

Trong nhiều trường hợp, tên gọi của cầu đấu khối được gắn liền trực tiếp với loại vật liệu nhựa dùng để đúc nên lớp vỏ cách điện bên ngoài. Theo tiêu chuẩn UL 1059 của tổ chức Underwriters Laboratories, vật liệu cách điện dùng cho thiết bị nối dây phải đáp ứng các bài kiểm tra khắc nghiệt về khả năng chống cháy và chịu nhiệt độ cao. Các loại nhựa nhiệt dẻo như Polyamide thường được sử dụng phổ biến nhờ đặc tính đàn hồi tốt và không chứa thành phần halogen độc hại. Khi xảy ra sự cố chập cháy, lớp vỏ nhựa này sẽ tự động dập tắt ngọn lửa trong thời gian ngắn, ngăn chặn hỏa hoạn lây lan sang các thiết bị lân cận. Chính vì vậy, nhiều kỹ sư thường gọi tắt thiết bị này là cầu đấu nhựa chống cháy để nhấn mạnh vào tính năng an toàn cốt lõi của sản phẩm.

Bên cạnh nhựa Polyamide, một số ứng dụng đặc thù trong môi trường nhiệt độ cực cao lại đòi hỏi cầu đấu phải được chế tạo từ vật liệu gốm sứ hoặc nhựa Melamine. Tổ chức Underwriters Laboratories (UL) quy định rất rõ về giới hạn chịu nhiệt của từng loại vật liệu này trong các môi trường công nghiệp nặng như lò nung hay xưởng đúc kim loại. Cầu đấu sứ có khả năng hoạt động ổn định ở nhiệt độ lên tới hàng trăm độ C mà không bị biến dạng hay suy giảm khả năng cách điện. Tên gọi cầu đấu chịu nhiệt hay domino sứ từ đó ra đời để phân biệt rạch ròi với các dòng sản phẩm nhựa thông thường dùng trong dân dụng. Việc hiểu rõ bản chất vật liệu đằng sau mỗi tên gọi giúp người thiết kế lựa chọn đúng vật tư, tránh những rủi ro thảm khốc do sử dụng sai mục đích.



2.4. Sự chuyển đổi ngôn ngữ từ bản vẽ thiết kế ra công trường

Quá trình chuyển giao bản vẽ thiết kế từ phòng kỹ thuật ra ngoài công trường luôn đi kèm với sự biến đổi thú vị về mặt ngôn ngữ chuyên ngành. Trên các phần mềm thiết kế tủ điện chuyên dụng, thiết bị này luôn được định danh bằng những mã số khô khan và thuật ngữ tiếng Anh chuẩn mực như terminal block. Tuy nhiên, khi danh sách vật tư được chuyển giao cho bộ phận thu mua và đội ngũ thợ lắp ráp, những cái tên này lập tức được Việt hóa thành domino, cầu đấu dây hay trạm nối. Sự chuyển đổi này không phải là một lỗi sai về mặt kỹ thuật mà là một sự thích nghi tự nhiên để tăng tốc độ giao tiếp trong môi trường làm việc áp lực cao. Một người kỹ sư giỏi là người có khả năng sử dụng linh hoạt cả hai hệ thống ngôn ngữ này để đảm bảo mọi yêu cầu kỹ thuật được truyền đạt một cách chính xác nhất đến tay người thợ.



3. Các tiêu chí phân loại ảnh hưởng đến cách đặt tên cầu đấu khối

Hệ thống danh pháp của thiết bị nối dây công nghiệp không được đặt một cách ngẫu nhiên mà tuân theo những tiêu chí phân loại kỹ thuật rất khắt khe. Những tiêu chí này phản ánh trực tiếp công nghệ chế tạo và phương thức vận hành của từng dòng sản phẩm.

3.1. Phân loại theo phương pháp kẹp dây dẫn

Phương pháp kẹp giữ lõi cáp điện là một trong những tiêu chí quan trọng nhất để phân loại và gọi tên các dòng cầu đấu khối trên thị trường hiện nay. Công nghệ kẹp bằng ốc vít truyền thống là phương pháp lâu đời nhất, sử dụng lực siết cơ học từ tua vít để ép chặt dây dẫn vào bản lề kim loại. Mặc dù có ưu điểm là tạo ra lực giữ rất lớn, phương pháp này lại tiềm ẩn rủi ro nới lỏng ốc vít theo thời gian do tác động của rung động cơ học trong quá trình máy móc vận hành. Để khắc phục nhược điểm này, các nhà sản xuất đã nghiên cứu và cho ra đời công nghệ kẹp dây bằng lực đàn hồi của lò xo. Sự khác biệt về cơ cấu cơ học này đã tạo ra hai tên gọi phân biệt rõ ràng là cầu đấu vặn ốc và cầu đấu lò xo trong các tài liệu kỹ thuật.

Lịch sử của ngành kỹ thuật điện đã ghi nhận một bước ngoặt lớn khi công nghệ kẹp lò xo lần đầu tiên được phát minh bởi công ty WAGO vào năm 1951. Sáng chế đột phá của WAGO đã giải quyết triệt để bài toán bảo trì định kỳ, vì lực ép của lò xo luôn tự động điều chỉnh để bù đắp lại sự co ngót của lõi đồng do thay đổi nhiệt độ. Người thợ thi công chỉ cần dùng một công cụ dẹt để mở ngàm lò xo, đút dây điện vào và rút dụng cụ ra là kết nối đã được thiết lập hoàn hảo. Tên gọi cầu đấu không vít hay cầu đấu cắm nhanh bắt đầu xuất hiện và dần trở thành tiêu chuẩn mới trong các hệ thống điện đòi hỏi khả năng chống rung động cao như đường sắt hay điện gió. Sự tiến hóa của phương pháp kẹp dây minh chứng cho nỗ lực không ngừng của các kỹ sư nhằm nâng cao độ tin cậy của hệ thống điện.



3.2. Phân loại theo cấu trúc tầng kết nối

Không gian bên trong các tủ điện điều khiển luôn là một tài nguyên đắt đỏ, đòi hỏi các nhà thiết kế phải tìm cách tối ưu hóa mật độ linh kiện trên mỗi centimet vuông. Để giải quyết bài toán này, các nhà sản xuất đã phát triển các dòng cầu đấu khối có cấu trúc xếp chồng lên nhau theo chiều dọc, tạo ra nhiều tầng kết nối trên cùng một diện tích mặt bằng. Dựa vào số lượng tầng xếp chồng, thiết bị này được phân loại và gọi tên theo các cấp độ sau:

• Cầu đấu một tầng: Đây là thiết kế cơ bản nhất, chỉ có một hàng điểm nối duy nhất, phù hợp cho các mạch điện đơn giản có không gian rộng rãi.
• Cầu đấu hai tầng: Thiết bị được bố trí hai hàng điểm nối xếp chồng lên nhau, giúp giảm thiểu một nửa diện tích chiếm dụng trên thanh ray so với loại một tầng.
• Cầu đấu ba tầng: Thường được sử dụng chuyên biệt cho việc đấu nối các cảm biến công nghiệp, tích hợp sẵn các đường tín hiệu dương, âm và dây nối đất trong cùng một khối mỏng.

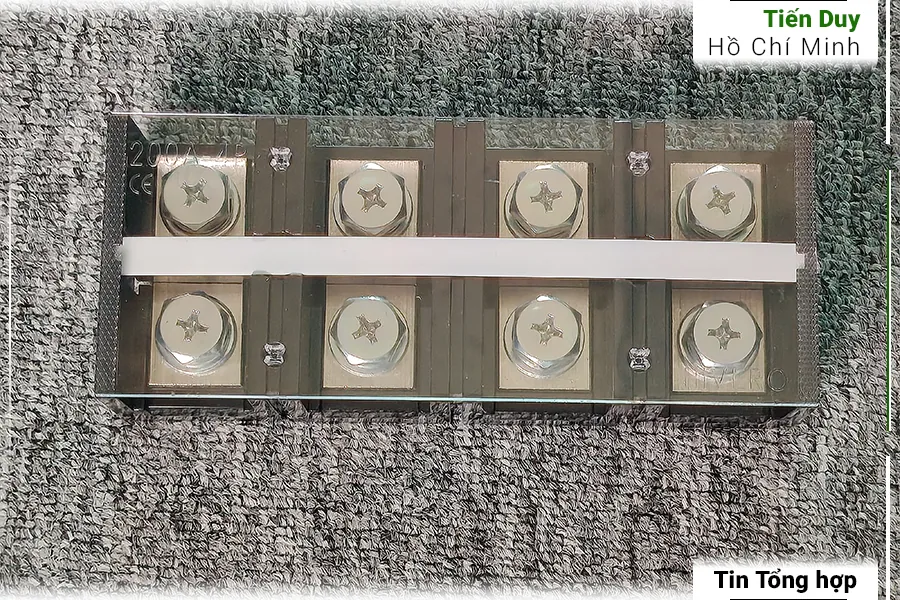

4. Hướng dẫn phân tích quy tắc đặt tên qua mẫu HFTB-2004 của Hivero

Việc đọc hiểu mã sản phẩm của các thiết bị điện công nghiệp là một kỹ năng bắt buộc đối với mọi kỹ sư thiết kế và nhân viên thu mua vật tư. Chúng ta sẽ cùng giải phẫu chi tiết mã định danh HFTB-2004 để hiểu rõ cách các nhà sản xuất mã hóa thông số kỹ thuật vào tên gọi.

4.1. Cấu trúc chung của mã định danh thiết bị điện công nghiệp

Mã định danh của một thiết bị điện công nghiệp không bao giờ là một chuỗi ký tự ngẫu nhiên mà luôn tuân theo một cấu trúc logic chặt chẽ do nhà sản xuất quy định. Thông thường, một mã sản phẩm hoàn chỉnh sẽ được chia thành ba phần cơ bản bao gồm tiền tố chỉ định dòng sản phẩm, phần thân chứa các thông số kỹ thuật cốt lõi và hậu tố mô tả các tính năng phụ trợ. Cấu trúc này giúp các phần mềm quản lý kho bãi dễ dàng phân loại vật tư và hỗ trợ kỹ sư tra cứu nhanh chóng khả năng chịu tải của thiết bị mà không cần mở tài liệu dày cộp. Việc nắm vững quy tắc đặt tên này giúp loại bỏ hoàn toàn những sai sót chết người trong quá trình bóc tách khối lượng và đặt hàng vật tư cho dự án. Mỗi thương hiệu sẽ có một từ điển mã hóa riêng, nhưng triết lý chung vẫn là tối đa hóa lượng thông tin truyền tải qua một chuỗi ký tự ngắn gọn nhất.



4.2. Ý nghĩa của cụm tiền tố HFTB trong dải sản phẩm Hivero

Theo tài liệu kỹ thuật chính thức do nhà sản xuất thiết bị điện Hivero công bố, cụm chữ cái HFTB đứng ở đầu mã sản phẩm đóng vai trò là tiền tố phân loại dòng thiết bị. Bốn chữ cái này là từ viết tắt của cụm từ tiếng Anh Hivero Fixed Terminal Block, dịch ra tiếng Việt có nghĩa là cầu đấu khối cố định mang thương hiệu Hivero. Việc đưa trực tiếp tên thương hiệu vào mã sản phẩm là một chiến lược phổ biến giúp tăng cường độ nhận diện và chống lại tình trạng làm giả, làm nhái trên thị trường. Chữ Fixed trong cụm từ này nhằm khẳng định đây là dòng sản phẩm đúc nguyên khối cố định, không thể tháo rời hay thay đổi số lượng cực kết nối như các loại cầu đấu mắt rời. Chỉ cần nhìn vào bốn chữ cái đầu tiên, người kỹ sư đã có thể hình dung ngay lập tức hình dáng vật lý và phương thức lắp đặt của thiết bị.

Việc phân định rõ ràng dòng sản phẩm thông qua tiền tố HFTB giúp Hivero dễ dàng quản lý danh mục hàng hóa khổng lồ của mình. Trong hệ sinh thái của nhà sản xuất thiết bị điện Hivero, ngoài dòng cố định, họ còn cung cấp nhiều biến thể khác như cầu đấu tép hay cầu đấu lò xo với những tiền tố hoàn toàn khác biệt. Sự nhất quán trong cách đặt tên này tạo ra một ngôn ngữ chung giữa nhà máy sản xuất, nhà phân phối và người sử dụng cuối cùng. Khi một kỹ sư đưa mã HFTB vào bản vẽ thiết kế, toàn bộ chuỗi cung ứng phía sau sẽ tự động hiểu rằng dự án đang yêu cầu một khối đấu nối nguyên khối chắc chắn. Đây là minh chứng rõ nét cho thấy tên gọi của cầu đấu khối không chỉ là nhãn mác mà còn là một công cụ truyền thông kỹ thuật hiệu quả.



4.3. Giải mã thông số dòng điện định mức từ con số 200

Ngay sau cụm tiền tố phân loại, dải số 200 trong mã HFTB-2004 mang một ý nghĩa cực kỳ quan trọng liên quan đến khả năng chịu tải điện của thiết bị. Con số này biểu thị trực tiếp cho thông số dòng điện định mức tối đa mà cầu đấu có thể truyền tải liên tục trong điều kiện môi trường tiêu chuẩn là 200 Ampe. Dòng điện định mức là giới hạn an toàn tuyệt đối do nhà sản xuất thiết lập dựa trên tiết diện của thanh đồng dẫn điện bên trong và khả năng tản nhiệt của lớp vỏ nhựa. Nếu dòng điện chạy qua hệ thống vượt quá ngưỡng 200 Ampe này trong thời gian dài, thanh đồng sẽ phát sinh nhiệt lượng khổng lồ theo định luật vật lý cơ bản. Lượng nhiệt này sẽ nhanh chóng làm nóng chảy lớp vỏ cách điện, dẫn đến nguy cơ chập cháy và phá hủy toàn bộ hệ thống tủ bảng điện.

Việc mã hóa trực tiếp thông số dòng điện vào tên gọi sản phẩm là một thiết kế mang tính nhân bản, giúp bảo vệ an toàn cho người vận hành. Kỹ thuật viên bảo trì không cần phải dùng kính lúp để tìm kiếm những dòng chữ nhỏ li ti in trên thân thiết bị mà chỉ cần đọc mã sản phẩm là biết ngay giới hạn chịu tải. Mức dòng điện 200 Ampe cho thấy đây là một thiết bị thuộc phân khúc công suất trung bình lớn, thường được bố trí ở các tủ phân phối điện chính hoặc tủ điều khiển động cơ công nghiệp. Để đạt được khả năng truyền tải dòng điện lớn như vậy, các thanh dẫn bên trong phải được chế tạo từ đồng nguyên chất mạ kẽm hoặc thiếc để chống oxy hóa. Sự minh bạch trong cách đặt tên giúp ngăn chặn triệt để tình trạng sử dụng sai mục đích, bảo vệ an toàn cho cả con người và tài sản.



4.4. Xác định số lượng cực kết nối thông qua hậu tố 04

Phần cuối cùng của mã sản phẩm HFTB-2004 là hậu tố 04, đóng vai trò xác định chính xác cấu trúc hình học và số lượng điểm kết nối của thiết bị. Con số này chỉ ra rằng khối cầu đấu được đúc sẵn với 4 cực hoàn toàn độc lập, rất phù hợp cho các hệ thống điện 3 pha 4 dây phổ biến trong công nghiệp. Việc hiểu rõ ý nghĩa của hậu tố này giúp kỹ sư phân bổ chính xác chức năng cho từng cực kết nối theo quy chuẩn màu sắc như sau:

• Cực thứ nhất: Dành riêng cho việc đấu nối pha lửa thứ nhất, thường được đánh dấu bằng dây cáp màu đỏ.
• Cực thứ hai: Sử dụng để truyền tải dòng điện của pha lửa thứ hai, tương ứng với dây cáp màu vàng.
• Cực thứ ba: Đảm nhiệm vai trò kết nối pha lửa thứ ba, được quy định sử dụng dây cáp màu xanh dương.
• Cực thứ tư: Được thiết kế để đấu nối dây trung tính, bắt buộc phải sử dụng cáp màu đen để phân biệt với các pha mang điện áp cao.



4.5. Mối liên hệ giữa mã sản phẩm và tiết diện dây dẫn tương thích

Mặc dù mã sản phẩm HFTB-2004 không trực tiếp hiển thị thông số về kích thước dây cáp, nhưng con số 200 Ampe lại có mối liên hệ mật thiết với tiết diện dây dẫn tương thích. Theo các bảng tra cứu tiêu chuẩn kỹ thuật điện, để truyền tải an toàn dòng điện 200 Ampe, hệ thống đòi hỏi phải sử dụng cáp đồng có tiết diện rất lớn. Lỗ xỏ dây của cầu đấu khối này được nhà sản xuất gia công với đường kính đủ rộng để tiếp nhận các loại cáp động lực có kích thước tương xứng. Nếu người thợ cố tình sử dụng dây cáp quá nhỏ so với lỗ xỏ, lực ép của ốc vít sẽ không thể dàn đều, dẫn đến tình trạng lỏng lẻo và phát sinh tia lửa điện. Ngược lại, việc nhét một sợi cáp quá to vào lỗ xỏ sẽ làm đứt gãy các sợi đồng con, làm giảm khả năng truyền tải và gây nguy hiểm cho hệ thống.

Trong các tài liệu kỹ thuật quốc tế, tiết diện dây dẫn tương thích với cầu đấu thường được quy định theo hệ đo lường của Mỹ hoặc đơn vị milimet vuông của châu Âu. Việc quy đổi chuẩn xác giữa hai hệ thống đo lường này là vô cùng quan trọng để đảm bảo cáp điện vừa khít với ngàm kẹp của thiết bị. Đối với dòng điện 200 Ampe của mẫu HFTB-2004, tiết diện cáp đồng yêu cầu thường rơi vào khoảng từ 70 đến 95 milimet vuông tùy thuộc vào điều kiện tản nhiệt thực tế. Các kỹ sư thiết kế phải tính toán kỹ lưỡng độ sụt áp trên đường dây để quyết định chọn kích thước cáp phù hợp nhất trước khi đưa vào bản vẽ. Sự tương thích hoàn hảo giữa mã sản phẩm, dòng điện định mức và tiết diện dây cáp là chìa khóa để xây dựng một hệ thống điện vận hành bền bỉ qua nhiều thập kỷ.

>>> Xem thêm: Các sản phẩm cầu đấu khối Hivero

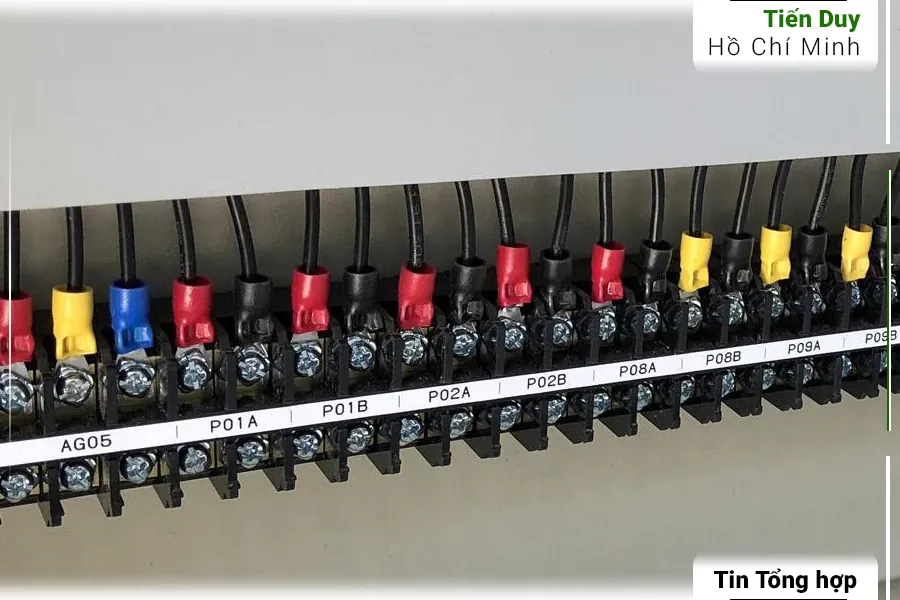

5. Tầm quan trọng của việc chuẩn hóa danh pháp thiết bị trong bản vẽ kỹ thuật

Việc chuẩn hóa tên gọi và mã định danh của cầu đấu khối trong các bản vẽ thiết kế kỹ thuật không chỉ là vấn đề về mặt hình thức mà còn ảnh hưởng trực tiếp đến sự thành bại của một dự án. Khi một bản vẽ tủ điện được xuất ra, nó sẽ đi qua tay của rất nhiều bộ phận khác nhau, từ kỹ sư bóc tách khối lượng, nhân viên mua hàng cho đến đội ngũ thợ lắp ráp tại xưởng. Nếu danh pháp thiết bị không được thống nhất, sự hiểu lầm giữa các bộ phận sẽ dẫn đến việc đặt mua sai chủng loại vật tư, gây lãng phí tài chính và làm chậm tiến độ bàn giao. Một bản vẽ chuyên nghiệp luôn đi kèm với một bảng danh mục vật tư rõ ràng, trong đó mỗi thiết bị đều được định danh bằng mã sản phẩm chính xác của nhà sản xuất. Sự minh bạch về mặt ngôn ngữ kỹ thuật giúp loại bỏ hoàn toàn những tranh cãi không đáng có và tối ưu hóa quy trình quản lý chất lượng.

Để đảm bảo tính đồng bộ và chính xác tuyệt đối trong quá trình thiết kế hệ thống điện, các kỹ sư cần tuân thủ một số nguyên tắc cốt lõi khi ghi chú tên gọi thiết bị. Những nguyên tắc này được đúc kết từ thực tiễn thi công của các tập đoàn công nghiệp lớn nhằm giảm thiểu tối đa rủi ro do sai sót con người. Cụ thể, quy trình chuẩn hóa danh pháp trên bản vẽ cần đáp ứng các tiêu chí nghiêm ngặt sau đây:

• Sử dụng mã sản phẩm gốc: Luôn ghi rõ mã định danh chính thức của nhà sản xuất thay vì dùng các tên gọi dân dụng chung chung.
• Chú thích rõ ràng thông số: Đi kèm với mã sản phẩm phải là các thông số kỹ thuật cốt lõi như dòng điện định mức, điện áp cách điện và tiết diện cáp tương thích.
• Cập nhật thư viện thiết kế: Các phần mềm vẽ mạch điện cần được đồng bộ hóa thư viện linh kiện với cơ sở dữ liệu mới nhất từ nhà cung cấp.



Tóm lại, hệ thống danh pháp của cầu đấu khối là một ngôn ngữ kỹ thuật tinh tế, phản ánh đầy đủ đặc tính cơ học, điện học và ứng dụng thực tiễn của thiết bị. Từ những tên gọi dân dã như domino điện cho đến các mã số phức tạp mang tiêu chuẩn quốc tế, tất cả đều phục vụ cho một mục đích duy nhất là kết nối các dòng điện một cách an toàn và hiệu quả. Việc thấu hiểu sâu sắc ý nghĩa đằng sau từng thuật ngữ và mã sản phẩm giúp nâng tầm năng lực chuyên môn của người kỹ sư điện. Trong bối cảnh các hệ thống tự động hóa ngày càng trở nên phức tạp, sự chuẩn xác trong từng chi tiết nhỏ nhất chính là nền tảng vững chắc để xây dựng những công trình công nghiệp quy mô lớn. Một hệ thống điện chỉ thực sự an toàn khi mọi thành phần bên trong nó được gọi đúng tên và đặt đúng vị trí.
