Terminal Block Hivero 300A (mã HFTB-3003 3P, HFTB-3004 4P) là thiết bị đấu nối đúc nguyên khối, chuyên dùng cho hệ thống dòng điện lớn. Thiết bị sở hữu họng siết cáp to bản, lõi đồng dày giúp giảm điện trở tiếp xúc và tản nhiệt tốt khi mang tải 300 ampe. Sản phẩm được ứng dụng làm điểm rẽ nhánh cáp động lực tại tủ phân phối tổng (MSB) và tủ điều khiển động cơ công suất cao, thay thế thanh cái đồng trong không gian hẹp.

1. Nhận diện Terminal Block Hivero 300A trong mạng điện công suất cao

Terminal Block Hivero 300A là thiết bị đóng vai trò quan trọng trong việc phân phối năng lượng tại các hệ thống điện công suất cao. Sản phẩm này được thiết kế để đáp ứng các tiêu chuẩn khắt khe về truyền tải dòng điện lớn trong môi trường công nghiệp.

1.1. Đặc điểm cấu tạo đúc khối chịu tải 300 ampe

Thiết bị sở hữu phần thân vỏ được đúc liền mạch từ nhựa kỹ thuật, tạo thành một khối vững chắc để chịu đựng các tác động cơ học. Cấu trúc đúc khối này giúp cố định các cực đấu nối, ngăn chặn sự xê dịch khi hệ thống cáp điện bị rung lắc trong quá trình vận hành. Họng siết cáp được thiết kế to bản với các rãnh sâu, tương thích với những loại đầu cốt có kích thước lớn. Việc sử dụng ốc vít chịu lực giúp người thợ dễ dàng siết chặt cáp điện, đảm bảo bề mặt tiếp xúc luôn đạt mức tốt. Đây là yếu tố kỹ thuật cốt lõi giúp thiết bị duy trì khả năng truyền tải dòng điện lên đến 300 ampe mà không bị suy giảm hiệu suất.

1.2. Vật liệu lõi đồng và vỏ nhựa chịu nhiệt độ cao

Phần lõi dẫn điện bên trong được gia công từ hợp kim đồng chất lượng, giúp giảm thiểu điện trở tiếp xúc khi có dòng điện lớn chạy qua. Bề mặt lõi đồng thường được xử lý mạ chống oxy hóa, bảo vệ thiết bị khỏi các tác nhân gây ăn mòn trong môi trường nhà xưởng có độ ẩm cao. Lớp vỏ bọc bên ngoài sử dụng loại nhựa đặc chủng có khả năng chịu nhiệt tốt và chống cháy lan hiệu quả. Sự kết hợp giữa lõi đồng dẫn điện tốt và vỏ nhựa cách điện an toàn giúp cụm cầu đấu Hivero hoạt động ổn định dưới điều kiện khắc nghiệt. Nhờ đó, các kỹ sư có thể yên tâm bố trí thiết bị vào những khu vực có mật độ cáp điện dày đặc.

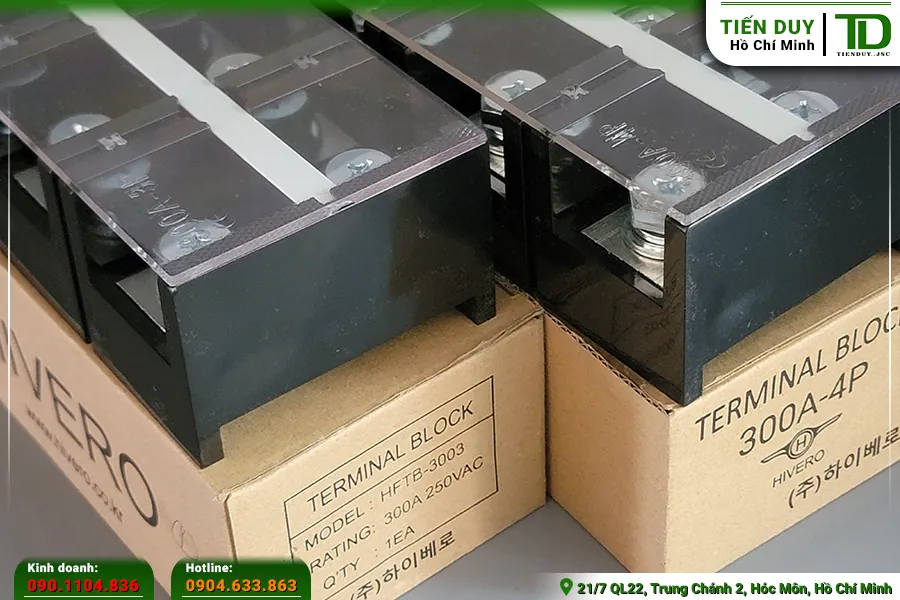

2. Các mã hàng Terminal Block Hivero 300A phục vụ tải nặng

Dựa trên thông số từ catalogue, nhà sản xuất cung cấp hai tùy chọn Terminal Block Hivero 300A chính để đáp ứng các sơ đồ đấu nối khác nhau. Mỗi mã hàng được thiết kế với số lượng cực riêng biệt nhằm phục vụ đúng yêu cầu của từng hệ thống điện.

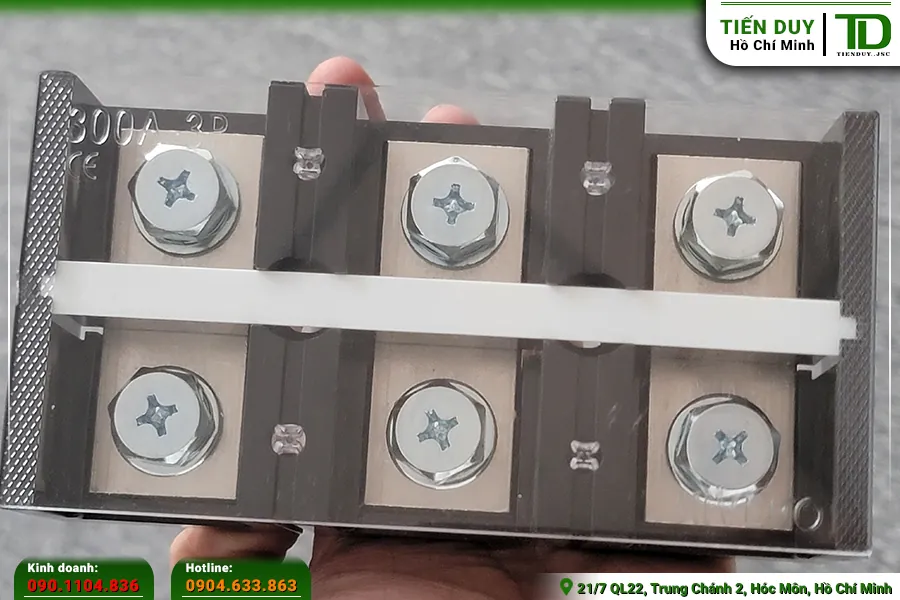

2.1. Mã HFTB-3003 dành cho mạng động lực 3 pha 3 dây

Mã hàng HFTB-3003 là phiên bản cầu đấu khối được cấu tạo với ba cực độc lập nằm trên cùng một đế nhựa cách điện. Sản phẩm này sinh ra để phục vụ cho các mạch điện động lực ba pha không sử dụng dây trung tính, thường thấy ở các hệ thống bơm nước hoặc quạt thông gió công nghiệp. Việc sử dụng cấu hình ba cực giúp tiết kiệm không gian bề mặt lắp đặt và tránh lãng phí vật tư so với việc dùng loại nhiều cực hơn. Các vách ngăn giữa ba pha được thiết kế nhô cao, tạo ra khoảng cách an toàn để ngăn chặn hiện tượng phóng điện hồ quang. Cấu trúc liền khối của thiết bị mang lại sự chắc chắn khi phải tiếp nhận những sợi cáp động lực có trọng lượng lớn.

2.2. Mã HFTB-3004 tích hợp phân phối nguồn 3 pha 4 dây

Đối với các hệ thống điện yêu cầu cấp nguồn cho cả tải ba pha và tải một pha, mã HFTB-3004 với thiết kế bốn cực là lựa chọn phù hợp. Cực thứ tư trên khối đấu nối này được dành riêng để kết nối dây trung tính, giúp đồng bộ hóa toàn bộ đường cáp nguồn vào cùng một vị trí. Việc gom chung các pha mang điện và dây trung tính lên một thiết bị giúp quá trình đi dây trở nên gọn gàng và khoa học hơn. Kỹ thuật viên có thể dễ dàng kiểm tra, đo đạc thông số của toàn bộ hệ thống ngay tại một điểm tập trung mà không cần dò tìm nhiều nơi. Mã hàng này thường được ưu tiên lắp đặt tại các tủ phân phối nhánh cấp nguồn cho khu vực văn phòng hoặc xưởng sản xuất hỗn hợp.

Sự chênh lệch về số lượng cực cũng dẫn đến sự khác biệt nhỏ về chiều dài tổng thể của khối nhựa bảo vệ. Tuy nhiên, khoảng cách giữa các tâm lỗ bắt vít vẫn được tính toán theo tiêu chuẩn chung, giúp người thợ dễ dàng khoan lỗ trên tấm panel tủ điện. Khi lựa chọn mã HFTB-3004, kỹ sư cần đo đạc kỹ lưỡng không gian máng cáp xung quanh để đảm bảo các sợi cáp lớn có đủ bán kính uốn cong. Việc bố trí hợp lý sẽ giúp giảm bớt áp lực cơ học lên các họng đấu nối, bảo vệ tính toàn vẹn của hệ thống trong thời gian dài.

2.3. Khả năng thay thế thanh cái đồng ở không gian hẹp

Trong những vỏ tủ có kích thước hạn chế, việc sử dụng khối đấu nối 300 ampe mang lại nhiều lợi thế hơn so với phương pháp gia công thanh cái đồng truyền thống. Dưới đây là những lợi ích kỹ thuật khi áp dụng giải pháp này:

• Tiết kiệm đáng kể diện tích bề mặt lắp đặt trên bảng táp lô.
• Giảm bớt công đoạn cắt gọt, đột dập và uốn bẻ thanh đồng phức tạp.
• Đảm bảo khoảng cách cách điện an toàn nhờ các vách ngăn nhựa có sẵn.
• Rút ngắn thời gian thi công và hạn chế sai sót do yếu tố con người.

3. Giải quyết bài toán kỹ thuật cho hệ thống dòng điện lớn

Việc vận hành hệ thống dòng điện lớn luôn đi kèm với nhiều thách thức về mặt cơ học và nhiệt học. Terminal Block Hivero 300A được thiết kế để xử lý hiệu quả những vấn đề kỹ thuật phức tạp này.

3.1. Xử lý lực căng cơ học từ cáp điện tiết diện lớn

Cáp điện chịu tải 300 ampe thường có tiết diện lõi đồng rất lớn, đi kèm với độ cứng và trọng lượng đáng kể. Khi uốn cong để đưa vào tủ điện, những sợi cáp này tạo ra một lực căng cơ học rất mạnh lên các điểm đấu nối. Khối đấu nối Hivero với phần đế nhựa dày dặn được bắt vít trực tiếp vào tấm panel sẽ đóng vai trò như một điểm neo chịu lực vững chắc. Thiết bị này hấp thụ toàn bộ lực căng từ đường cáp chính, giúp các thiết bị đóng cắt phía sau không bị nứt vỡ vỏ nhựa. Nhờ đó, hệ thống cáp điện được giữ cố định an toàn, không bị tuột hay lỏng lẻo khi có rung chấn xảy ra.

3.2. Giảm thiểu điện trở tiếp xúc tại các họng đấu nối

Trong các mạch điện công suất cao, điện trở tiếp xúc tại các điểm nối là nguyên nhân chính gây ra hiện tượng sụt áp và phát sinh nhiệt lượng. Để giải quyết vấn đề này, họng siết cáp của thiết bị được gia công với độ phẳng cao, giúp bề mặt đầu cốt bám sát vào lõi đồng. Hệ thống bu lông và đai ốc đi kèm cho phép người thợ tác dụng một lực siết lớn, ép chặt các thành phần kim loại lại với nhau. Khi khe hở không khí bị loại bỏ hoàn toàn, dòng điện sẽ truyền qua mối nối một cách mượt mà với điện trở thấp nhất. Điều này giúp hệ thống duy trì hiệu suất truyền tải ổn định, hạn chế hao phí điện năng trong quá trình hoạt động.

3.3. Quản lý nhiệt lượng sinh ra khi vận hành liên tục

Bất kỳ điểm tiếp xúc điện nào mang dòng tải lớn cũng sẽ sinh ra nhiệt lượng theo thời gian. Khối đấu nối 300 ampe được thiết kế với khoảng cách giữa các cực đủ rộng để tạo ra không gian tản nhiệt tự nhiên. Nhiệt lượng từ lõi đồng sẽ truyền ra lớp vỏ nhựa và nhanh chóng phân tán vào luồng không khí lưu thông bên trong vỏ tủ. Vật liệu nhựa kỹ thuật của thiết bị có khả năng chịu được nhiệt độ cao mà không bị biến dạng hay nóng chảy. Việc quản lý tốt nhiệt lượng giúp ngăn ngừa nguy cơ lão hóa sớm của lớp vỏ cách điện, đảm bảo an toàn phòng chống cháy nổ.

3.4. Đảm bảo khoảng cách cách điện an toàn giữa các pha

Khi dòng điện đạt mức 300 ampe, nguy cơ phóng điện hồ quang giữa các pha mang điện áp khác nhau là rất lớn nếu khoảng cách không đạt chuẩn. Các vách ngăn bằng nhựa trên thân thiết bị được đúc nhô cao hơn hẳn so với bề mặt họng đấu nối để tạo ra một rào cản vật lý vững chắc. Rào cản này kéo dài đường rò điện, khiến dòng điện không thể phóng qua lớp không khí để chạm vào pha kế bên. Kỹ sư thiết kế luôn phải tuân thủ các thông số về khoảng cách cách điện này khi lên bản vẽ bố trí thiết bị. Sự cẩn trọng trong thiết kế giúp hệ thống vận hành an toàn ngay cả trong môi trường có độ ẩm không khí cao.

Nếu quý khách có nhu cầu kiểm tra tồn kho hoặc nhận báo giá sỉ vật tư tủ điện, vui lòng liên hệ Tiến Duy qua số điện thoại 0904.633.863 (Mr. Ninh) để được hỗ trợ nhanh chóng.

4. Những ứng dụng thực tế tại cụm thiết bị công suất cao

Với năng lực truyền tải mạnh mẽ, Terminal Block Hivero 300A thường xuyên xuất hiện tại các vị trí trọng yếu của mạng lưới điện. Thiết bị này đáp ứng tốt các yêu cầu khắt khe tại những cụm máy móc hạng nặng.

4.1. Điểm rẽ nhánh tại tủ phân phối tổng (MSB)

Tủ điện phân phối tổng (MSB) là nơi tiếp nhận nguồn năng lượng chính trước khi chia nhỏ đến các phân xưởng sản xuất. Tại đây, cầu đấu Hivero đóng vai trò như một trạm phân nhánh trung gian, kết nối cáp nguồn lớn với các đường cáp nhỏ hơn đi đến từng aptomat nhánh. Việc sử dụng khối đấu nối giúp quy hoạch lại toàn bộ hệ thống dây dẫn, tránh tình trạng nhồi nhét quá nhiều cáp vào một ngõ ra của thiết bị đóng cắt. Cách bố trí này mang lại sự rõ ràng, logic cho sơ đồ đi dây, giúp kỹ thuật viên dễ dàng kiểm soát dòng năng lượng. Một tủ MSB được sắp xếp khoa học sẽ rút ngắn đáng kể thời gian dò tìm khi cần xử lý sự cố.

4.2. Trạm trung chuyển cáp cho động cơ hạng nặng

Các động cơ công suất lớn tại trạm bơm nước hoặc hệ thống nén khí thường yêu cầu dòng điện khởi động rất cao. Khối đấu nối 300 ampe được đặt ở ngõ ra của tủ điều khiển để làm điểm kết nối với cáp động lực kéo từ ngoài hiện trường vào. Khi cần bảo dưỡng hoặc thay thế động cơ, người thợ chỉ việc tháo cáp tại khối domino này thay vì phải can thiệp sâu vào các linh kiện bên trong tủ. Thao tác tháo lắp nhanh gọn giúp giảm thiểu thời gian dừng máy, đảm bảo tiến độ sản xuất của nhà máy không bị ảnh hưởng. Đây là giải pháp kỹ thuật mang tính thực tiễn cao, được nhiều nhà thầu cơ điện áp dụng rộng rãi.

Ngoài ra, việc sử dụng điểm trung chuyển còn giúp cách ly phần cáp ngoại vi cứng nhắc với các thiết bị điều khiển nhạy cảm bên trong. Lực rung động từ động cơ truyền theo đường cáp sẽ bị triệt tiêu phần lớn tại khối đấu nối được bắt chặt trên bảng táp lô. Nhờ đó, các contactor hay biến tần sẽ không bị ảnh hưởng bởi các tác động cơ học không mong muốn. Sự phân tách rõ ràng giữa khu vực đấu nối cáp lớn và khu vực thiết bị điều khiển giúp nâng cao độ tin cậy cho toàn bộ hệ thống.

5. Hướng dẫn thi công Terminal Block Hivero 300A đúng chuẩn

Để thiết bị phát huy đúng công năng thiết kế, quá trình lắp ráp cần tuân thủ các tiêu chuẩn kỹ thuật điện công nghiệp. Dưới đây là những bước thi công cơ bản cần được thực hiện cẩn thận.

5.1. Tiêu chuẩn ép đầu cốt thủy lực cho cáp lớn

Cáp điện tiết diện lớn bắt buộc phải được gắn đầu cốt trước khi đưa vào họng đấu nối của Terminal Block Hivero 300A. Người thợ cần sử dụng kìm ép thủy lực chuyên dụng để tạo ra lực ép đủ lớn, giúp đầu cốt bám chặt vào các sợi đồng bên trong lõi cáp. Một đầu cốt được ép đúng chuẩn sẽ không bị biến dạng quá mức, đồng thời không để sót lại bất kỳ sợi đồng tơ nào chĩa ra ngoài. Bề mặt tiếp xúc của đầu cốt phải phẳng và sạch sẽ để đảm bảo khả năng truyền dẫn dòng điện tốt nhất. Việc làm ẩu ở công đoạn này có thể dẫn đến tình trạng lỏng lẻo, gây phát nhiệt và làm chảy nhựa thiết bị.

5.2. Kiểm soát lực siết ốc bằng cờ lê chuyên dụng

Thao tác siết ốc trên khối đấu nối 300 ampe đòi hỏi sự chính xác cao về mặt lực tác động. Kỹ thuật viên nên sử dụng cờ lê lực để kiểm soát mô men xoắn theo đúng thông số mà nhà sản xuất khuyến cáo. Nếu lực siết quá nhẹ, mối nối sẽ có điện trở cao, dễ sinh ra tia lửa điện khi hệ thống mang tải nặng. Ngược lại, việc siết ốc quá tay có thể làm nứt vỡ phần đế nhựa cách điện hoặc làm đứt gãy đầu cốt bằng đồng. Sự cân bằng về lực siết giúp duy trì tính ổn định cơ học và điện học cho toàn bộ cụm đấu nối trong suốt thời gian dài.

5.3. Bố trí máng cáp và không gian tản nhiệt

Việc quy hoạch không gian xung quanh khối đấu nối có ảnh hưởng trực tiếp đến khả năng tản nhiệt và độ an toàn của tủ điện. Khi thi công, người thợ cần lưu ý các nguyên tắc bố trí sau đây:

• Lắp đặt máng nhựa đi dây ở khoảng cách vừa đủ để cáp lớn có không gian uốn cong.
• Không đặt khối đấu nối quá sát với các thiết bị phát nhiệt như biến tần hay điện trở.
• Chừa khoảng trống xung quanh để luồng gió từ quạt thông gió có thể lưu thông dễ dàng.
• Sử dụng dây thít để cố định các bó cáp lớn vào máng nhựa, giảm áp lực lên họng siết.

6. Đánh giá mức độ ổn định khi mang tải thực tế

Trong môi trường công nghiệp tại TP.HCM, Terminal Block Hivero 300A thể hiện khả năng hoạt động bền bỉ dưới các điều kiện vận hành khắc nghiệt. Khi hệ thống phải mang tải liên tục trong nhiều ca sản xuất, thiết bị vẫn duy trì được mức nhiệt độ ổn định tại các điểm tiếp xúc. Lớp vỏ nhựa kỹ thuật không cho thấy dấu hiệu bị giòn gãy hay biến màu do tác động của nhiệt lượng sinh ra từ lõi đồng. Khả năng chống chịu tốt với môi trường có độ ẩm và bụi bẩn giúp thiết bị bảo vệ an toàn cho các đường cáp động lực quan trọng. Sự ổn định này đóng góp lớn vào việc duy trì tính liên tục của dây chuyền sản xuất.

Các kỹ sư bảo trì thường tiến hành kiểm định kỳ tình trạng của cầu đấu Hivero 300A bằng các thiết bị đo nhiệt độ hồng ngoại. Quá trình quét nhiệt giúp phát hiện sớm những điểm đấu nối có nguy cơ bị lỏng lẻo trước khi chúng gây ra sự cố nghiêm trọng. Nếu phát hiện mức nhiệt tăng bất thường, kỹ thuật viên chỉ cần ngắt điện và dùng cờ lê lực siết lại các bu lông để khôi phục trạng thái tiếp xúc ban đầu. Thao tác bảo dưỡng đơn giản, trực quan này giúp các nhà máy tiết kiệm được nhiều chi phí và thời gian so với việc phải thay thế toàn bộ linh kiện. Một quy trình kiểm tra chuẩn mực sẽ giúp hệ thống điện luôn ở trạng thái sẵn sàng hoạt động.

Việc ứng dụng các vật tư đạt chuẩn kỹ thuật giúp nâng cao mức độ an toàn cho toàn bộ dự án cơ điện. Các nhà thầu thi công tại các khu công nghiệp thuộc TP.HCM mở rộng thường ưu tiên lựa chọn những sản phẩm có thông số rõ ràng để đảm bảo chất lượng công trình. Một hệ thống tủ điện được lắp ráp cẩn thận, sử dụng linh kiện chịu tải tốt sẽ dễ dàng vượt qua các bài kiểm tra nghiệm thu khắt khe từ phía chủ đầu tư. Thiết bị đấu nối này tiếp tục khẳng định vai trò thiết yếu trong việc xây dựng mạng lưới phân phối năng lượng an toàn và hiệu quả. Việc đầu tư vào vật tư chất lượng ngay từ giai đoạn thiết kế luôn mang lại giá trị bền vững cho nhà máy.
