Cầu đấu khối 200A Hivero (bao gồm mã HFTB-2003 3P và HFTB-2004 4P) là thiết bị đấu nối điện công nghiệp. Chức năng chính của sản phẩm là phân nhánh cáp nguồn từ aptomat tổng, làm điểm neo tiếp nhận cáp hạ thế từ máy biến áp và thay thế thanh cái đồng trong không gian hẹp. Thiết bị chịu tải 200A, dùng phổ biến trong các tủ phân phối và tủ điều khiển động cơ tại nhà xưởng.

1. Thông tin cơ bản về cầu đấu khối 200A Hivero

Cầu đấu khối 200A Hivero là vật tư đấu nối quen thuộc trong các hệ thống tủ bảng điện công nghiệp. Thiết bị này được thiết kế để đáp ứng các yêu cầu khắt khe về truyền tải dòng điện lớn.

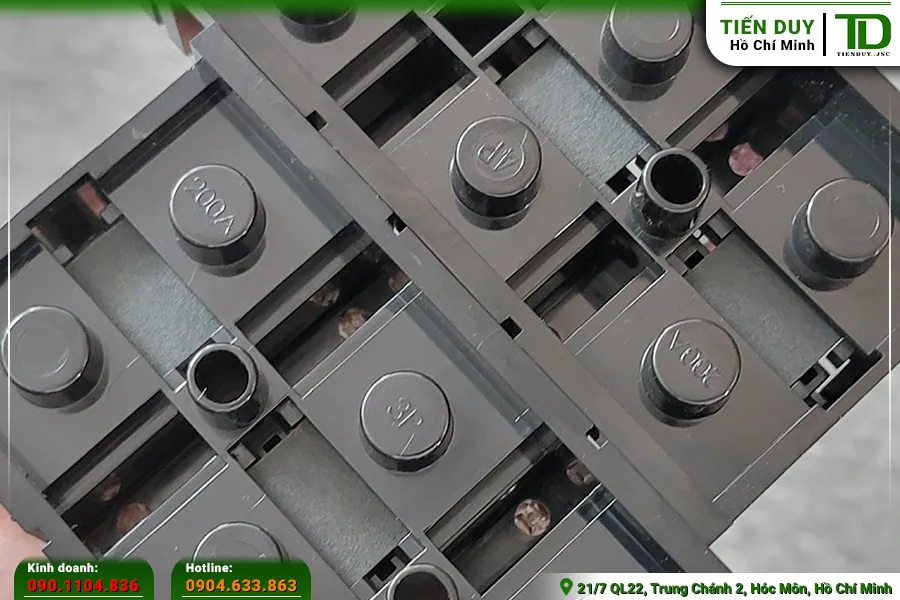

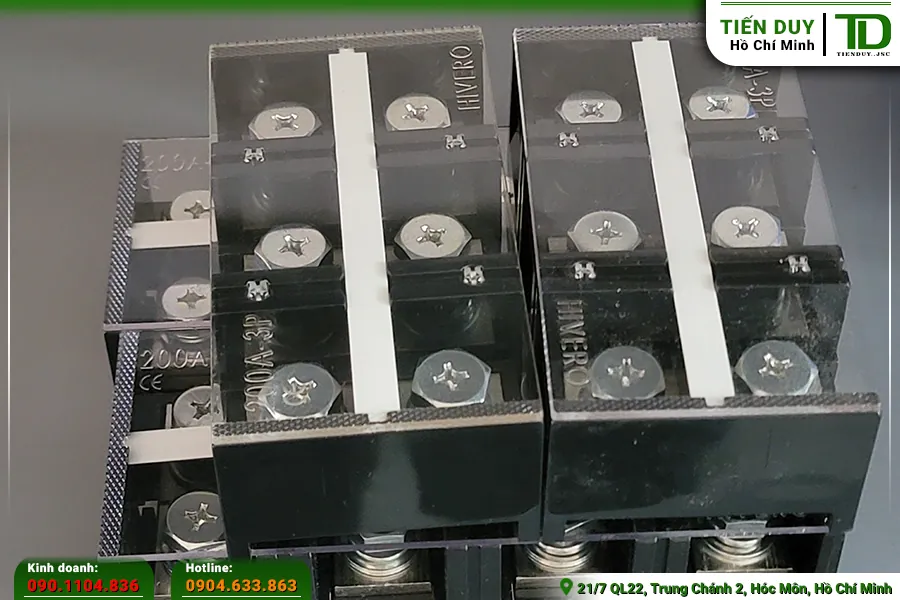

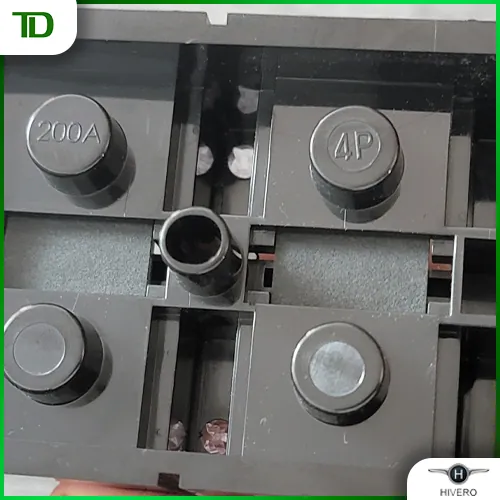

1.1. Cấu tạo đúc liền khối của sản phẩm

Dòng sản phẩm này sở hữu phần vỏ nhựa cách điện được đúc liền mạch thành một khối cố định. Cấu trúc này giúp các cực đấu nối được giữ chặt, hạn chế sự xê dịch khi chịu tác động cơ học từ môi trường bên ngoài. Các vách ngăn giữa các pha được thiết kế nhô cao nhằm tạo ra khoảng cách an toàn, giảm thiểu nguy cơ phóng điện. Phần ốc siết cáp to bản kết hợp với lõi đồng bên trong tạo nên một điểm tiếp xúc điện chắc chắn. Nhờ thiết kế đồng bộ, người thợ có thể lắp đặt thiết bị lên bảng táp lô một cách nhanh chóng.

1.2. Khả năng chịu dòng tải 200 ampe

Với định mức 200 ampe, cầu đấu Hivero 200A phù hợp để sử dụng trong các mạch điện động lực có công suất trung bình đến lớn. Phần lõi đồng được gia công với tiết diện tương xứng giúp dòng điện đi qua dễ dàng mà không sinh ra nhiệt lượng quá mức. Việc duy trì nhiệt độ ổn định tại điểm đấu nối là yếu tố quan trọng để bảo vệ lớp vỏ nhựa không bị biến dạng. Kỹ sư thiết kế thường tính toán kỹ lưỡng mức tải thực tế để đảm bảo thiết bị hoạt động an toàn trong thời gian dài. Sự cẩn trọng này giúp hệ thống tránh được các rủi ro sụt áp khi khởi động máy móc.

Để nắm rõ hơn về các thông số kỹ thuật cũng như kích thước vật lý, bạn có thể đọc thêm bài viết chi tiết sau đây.

>>> Xem thêm: Đặc điểm của dòng sản phẩm Terminal Block 200A Hivero

2. Chức năng phân nhánh cáp nguồn trong tủ điện

Một trong những mục đích sử dụng phổ biến của cầu đấu khối 200A Hivero là làm điểm rẽ nhánh nguồn điện. Phương pháp này giúp phân bổ năng lượng từ nguồn tổng đến các phụ tải một cách khoa học.

2.1. Chia nhỏ dòng điện từ aptomat tổng

Tại các tủ điện phân phối, cáp nguồn từ aptomat tổng thường có kích thước lớn và khó đưa trực tiếp vào các thiết bị đóng cắt nhánh. Lúc này, người thợ sẽ sử dụng cầu đấu Hivero làm trạm trung chuyển để chia nhỏ dòng điện thành nhiều nhánh phụ. Từ các cực của khối đấu nối, những sợi cáp có tiết diện nhỏ hơn sẽ được kéo đến từng aptomat nhánh tương ứng. Cách làm này giúp giảm bớt khó khăn trong quá trình thi công và đảm bảo các mối nối luôn đạt tiêu chuẩn kỹ thuật. Việc phân nhánh rõ ràng cũng hỗ trợ tốt cho công tác quản lý năng lượng trong nhà máy.

2.2. Hỗ trợ quy hoạch đường dây gọn gàng

Việc sử dụng điểm rẽ nhánh tập trung giúp hệ thống cáp điện bên trong vỏ tủ được sắp xếp ngăn nắp hơn. Thay vì kéo nhiều sợi cáp đan chéo nhau, kỹ thuật viên có thể gom chúng lại và đi theo các tuyến máng nhựa định sẵn. Một tủ điện có đường dây gọn gàng sẽ tạo thuận lợi lớn cho công tác kiểm tra và bảo dưỡng định kỳ. Người vận hành có thể dễ dàng dò tìm đường cáp khi cần xử lý các sự cố phát sinh trong quá trình sản xuất. Sự khoa học trong cách đi dây thể hiện năng lực chuyên môn của đơn vị lắp ráp.

2.3. Giảm tải cơ học cho các thiết bị đóng cắt

Cáp điện tiết diện lớn thường đi kèm với độ cứng cao và tạo ra lực căng đáng kể tại điểm uốn. Nếu đấu nối trực tiếp vào aptomat, lực căng này có thể làm nứt vỡ vỏ nhựa của thiết bị đóng cắt theo thời gian. Khi sử dụng khối domino làm điểm đệm, toàn bộ lực cơ học từ sợi cáp lớn sẽ được thiết bị này hấp thụ. Các thiết bị đóng cắt phía sau chỉ cần tiếp nhận những sợi cáp nhỏ, mềm mại và dễ thao tác hơn rất nhiều. Giải pháp này giúp bảo vệ tính toàn vẹn cho các linh kiện đắt tiền bên trong tủ điện.

3. Sử dụng cầu đấu khối 200A Hivero làm điểm neo cáp

Ngoài việc phân nhánh, cầu đấu khối 200A Hivero còn đảm nhận vai trò neo giữ các đường cáp động lực lớn. Đây là giải pháp kỹ thuật mang lại nhiều lợi ích thiết thực cho quá trình thi công.

3.1. Tiếp nhận cáp hạ thế từ máy biến áp

Trong các nhà máy, đường cáp hạ thế kéo từ trạm biến áp vào tủ điện tổng thường có kích thước và trọng lượng rất lớn. Khối đấu nối được bắt vít cố định lên tấm panel sẽ đóng vai trò như một điểm tựa vững chắc để tiếp nhận đường cáp này. Lõi đồng dày dặn và ốc siết to bản giúp cố định chặt chẽ đầu cốt cáp, ngăn chặn tình trạng tuột dây do trọng lực. Từ điểm neo này, nguồn điện mới tiếp tục được dẫn vào các thiết bị bảo vệ chính của hệ thống. Cách bố trí này giúp giảm thiểu rủi ro đứt gãy tại các điểm tiếp xúc quan trọng.

3.2. Chuyển đổi tiết diện dây dẫn linh hoạt

Trong nhiều trường hợp, tiết diện cáp nguồn đầu vào không đồng nhất với kích thước họng đấu nối của thiết bị tiêu thụ. Khối đấu nối trung gian tạo ra một vị trí thuận lợi để người thợ thực hiện việc chuyển đổi kích cỡ dây cáp. Một bên cực có thể tiếp nhận cáp lớn, trong khi bên còn lại được đấu nối với nhiều cáp nhỏ hơn để đi đến các phụ tải. Sự linh hoạt này giúp giải quyết nhanh chóng các vướng mắc về mặt không gian lắp đặt. Kỹ thuật viên không cần phải chắp nối dây điện thủ công gây mất an toàn.

3.3. Hạn chế rủi ro nứt vỡ vỏ cách điện

Việc cố gắng uốn ép các sợi cáp cứng vào những vị trí chật hẹp tiềm ẩn nguy cơ làm hỏng lớp vỏ bọc bên ngoài. Khi lớp cách điện bị tổn thương, nguy cơ rò rỉ điện ra vỏ tủ kim loại là rất cao. Điểm neo cáp giúp đường dây được giữ thẳng hoặc uốn với bán kính cong phù hợp theo khuyến cáo của nhà sản xuất. Nhờ đó, tính toàn vẹn của hệ thống cách điện được bảo vệ trong suốt vòng đời hoạt động của dự án. Đây là nguyên tắc cơ bản để đảm bảo an toàn cho người vận hành thiết bị.

3.4. Thay thế giải pháp gia công thanh đồng

Ở những không gian tủ điện hạn chế, việc sử dụng khối đấu nối mang lại hiệu quả cao hơn so với gia công thanh cái đồng. Phương pháp này giúp người thợ giải quyết được nhiều bài toán khó về mặt bố trí thiết bị. Thay vì phải đo đạc và uốn các thanh kim loại cứng, kỹ thuật viên chỉ cần bắt vít cố định khối nhựa lên bảng táp lô. Dưới đây là những ưu điểm cụ thể khi áp dụng giải pháp này:

• Tiết kiệm diện tích bề mặt lắp đặt bên trong vỏ tủ.
• Rút ngắn thời gian thi công do không cần cắt gọt hay uốn bẻ thanh đồng.
• Các pha mang điện được cách ly sẵn bằng vách nhựa an toàn.
• Giảm bớt chi phí đầu tư các loại máy gia công đột dập chuyên dụng.

Nếu quý khách có nhu cầu tìm hiểu thêm hoặc cần báo giá sỉ vật tư, vui lòng liên hệ Tiến Duy qua số điện thoại 0901.104.836 (Ms. Hiền) để được hỗ trợ nhanh chóng.

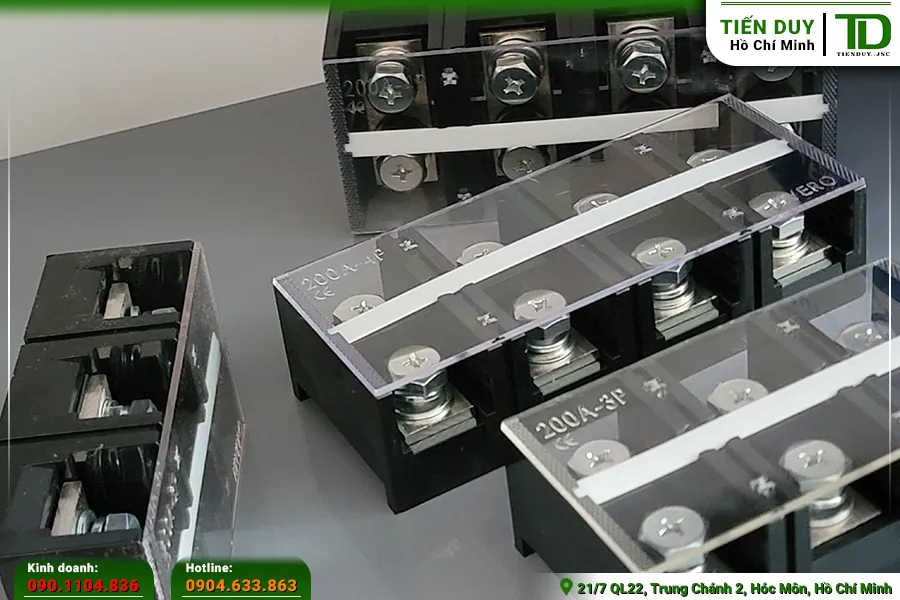

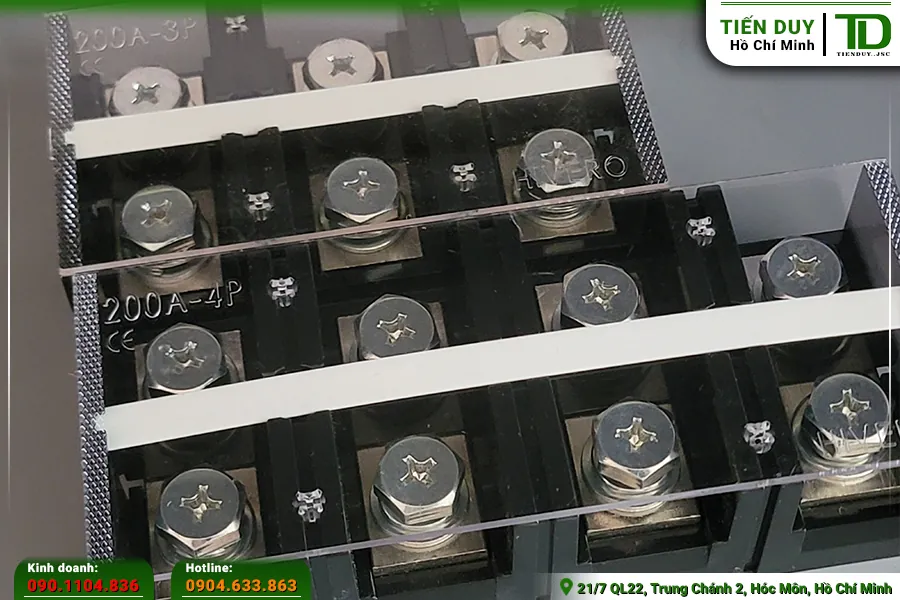

4. Các mã hàng tiêu biểu đáp ứng nhu cầu thực tế

Dựa trên catalogue, nhà sản xuất cung cấp hai mã cầu đấu khối 200A Hivero chính để phục vụ các sơ đồ mạch khác nhau. Mỗi mã hàng được thiết kế với số lượng cực tương ứng với từng hệ thống điện.

4.1. Mã HFTB-2003 cho mạng điện 3 pha 3 dây

Mã HFTB-2003 là phiên bản được cấu tạo với ba cực đấu nối độc lập trên cùng một đế nhựa. Sản phẩm này thường được dùng để cấp nguồn cho các động cơ ba pha không yêu cầu dây trung tính. Việc sử dụng đúng mã ba cực giúp tối ưu hóa không gian và tránh lãng phí vật tư không cần thiết. Đây là mã hàng phổ biến tại các tủ điều khiển trạm bơm hoặc hệ thống quạt thông gió công nghiệp. Sự liền khối của thiết bị mang lại độ tin cậy cao trong quá trình truyền tải năng lượng.

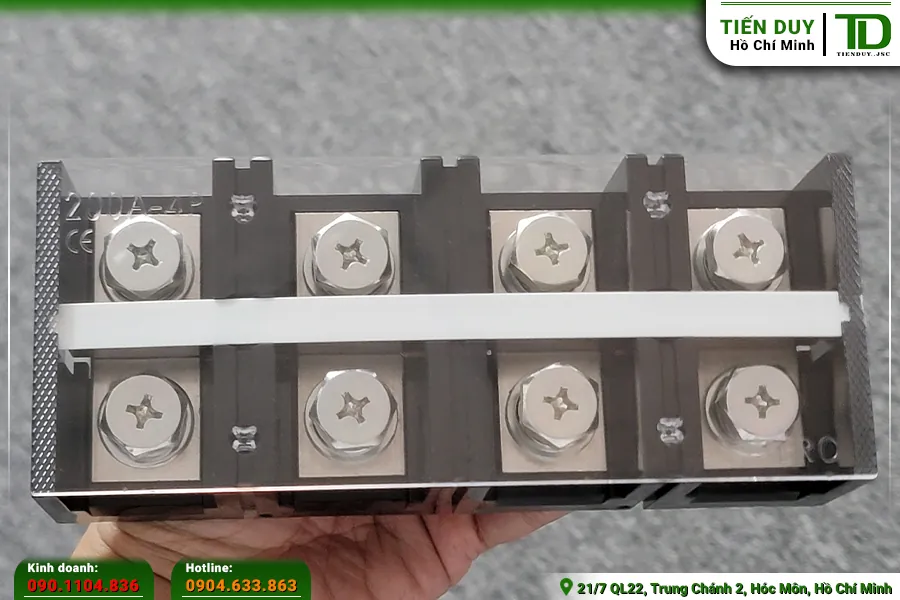

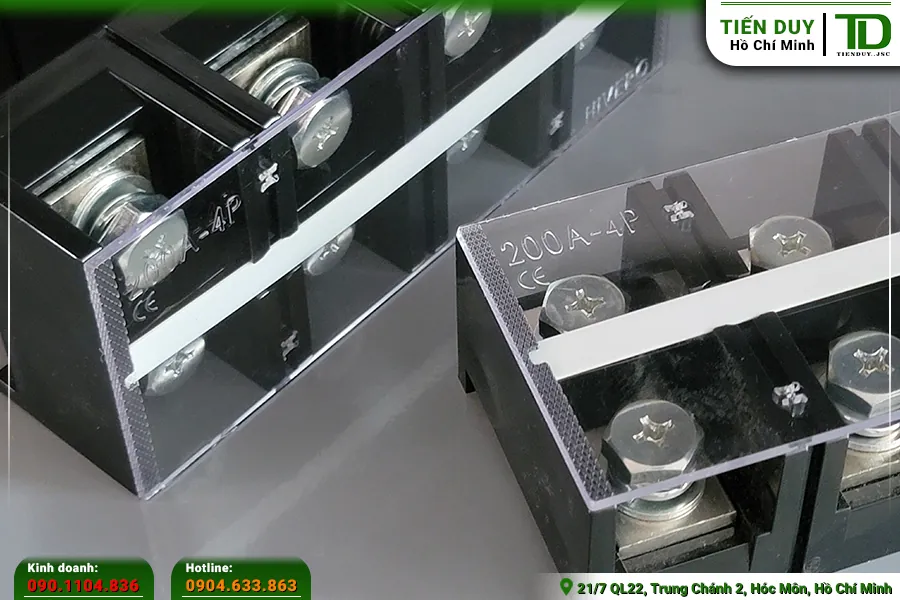

4.2. Mã HFTB-2004 tích hợp dây trung tính

Đối với các hệ thống điện ba pha bốn dây, mã HFTB-2004 với thiết kế bốn cực là lựa chọn phù hợp. Cực thứ tư được sử dụng để đấu nối dây trung tính, phục vụ cho các phụ tải một pha hoặc hệ thống chiếu sáng. Việc gom chung ba dây pha và một dây trung tính vào cùng một khối giúp việc quản lý đường dây trở nên trực quan hơn. Người thợ có thể dễ dàng kiểm tra và bảo dưỡng toàn bộ các pha điện tại một vị trí tập trung. Cách bố trí này giúp tủ điện trở nên khoa học và đáp ứng tốt các tiêu chuẩn kỹ thuật.

5. Những lưu ý khi thao tác với cầu đấu khối 200A Hivero

Quá trình lắp ráp cầu đấu khối 200A Hivero cần tuân thủ các quy tắc an toàn điện cơ bản. Những lưu ý dưới đây giúp hạn chế các sự cố phát sinh do lỗi thi công.

5.1. Tiêu chuẩn bấm đầu cốt và siết ốc

Cáp điện trước khi đưa vào họng đấu nối cần được bấm đầu cốt bằng kìm ép thủy lực để đảm bảo độ chắc chắn. Đầu cốt giúp gom gọn các sợi đồng nhỏ, tạo ra một bề mặt tiếp xúc phẳng và rộng với lõi dẫn điện của thiết bị. Khi siết ốc, người thợ nên sử dụng cờ lê lực để đạt được lực ép vừa đủ theo khuyến cáo. Việc siết quá lỏng sẽ gây ra hiện tượng phóng điện, trong khi siết quá chặt có thể làm đứt gãy đầu cốt. Một mối nối đạt chuẩn sẽ không bị phát nhiệt khi dòng điện chạy qua.

5.2. Đảm bảo khoảng cách tản nhiệt trong vỏ tủ

Khi vận hành ở mức tải cao, các điểm tiếp xúc điện sẽ sinh ra một lượng nhiệt nhất định. Kỹ sư cần bố trí thiết bị ở những vị trí thông thoáng, tránh đặt sát các nguồn phát nhiệt khác bên trong tủ. Khoảng không gian trống xung quanh khối đấu nối giúp luồng không khí lưu thông dễ dàng, mang theo nhiệt lượng tản ra môi trường. Việc kiểm soát tốt nhiệt độ giúp lớp vỏ nhựa duy trì được đặc tính cách điện lâu dài. Đây là yếu tố quan trọng để phòng tránh các nguy cơ cháy nổ trong nhà xưởng.

5.3. Bố trí máng nhựa đi dây phù hợp

Hệ thống máng nhựa cần được lắp đặt với khoảng cách hợp lý so với vị trí của khối domino. Khoảng cách này phải đủ rộng để cáp điện có thể uốn cong tự nhiên mà không bị gập gãy. Việc đi dây khoa học giúp tủ điện trông gọn gàng và dễ dàng bảo trì hơn về sau. Một số lưu ý khi kết hợp với máng nhựa bao gồm:

• Chọn máng có kích thước răng lược phù hợp với đường kính cáp.
• Không nhồi nhét quá nhiều cáp vào cùng một khe máng.
• Cố định cáp bằng dây thít trước khi đưa vào cực đấu nối.

6. Đánh giá tình trạng hoạt động tại nhà xưởng

Trong môi trường sản xuất thực tế tại TP.HCM, cầu đấu khối 200A Hivero cho thấy khả năng hoạt động bền bỉ dưới nhiều điều kiện khác nhau. Thiết bị duy trì được sự ổn định khi cấp nguồn cho các dây chuyền máy móc vận hành liên tục nhiều ca. Lớp vỏ nhựa kỹ thuật chống chịu tốt với môi trường có độ ẩm cao hoặc nhiều bụi bẩn công nghiệp. Các điểm đấu nối không xuất hiện tình trạng oxy hóa nhanh nhờ lớp mạ bảo vệ trên bề mặt lõi đồng. Sự ổn định này giúp các nhà máy giảm thiểu thời gian dừng máy không mong muốn.

Việc kiểm tra định kỳ tình trạng thiết bị giúp phát hiện sớm các dấu hiệu bất thường như đổi màu vỏ nhựa do quá nhiệt. Kỹ thuật viên thường sử dụng camera nhiệt để quét qua các điểm siết ốc trong lúc hệ thống đang mang tải. Nếu phát hiện nhiệt độ tăng cao cục bộ, người thợ sẽ tiến hành vệ sinh và siết lại ốc vít để khôi phục khả năng tiếp xúc. Công tác bảo dưỡng đơn giản này giúp kéo dài tuổi thọ của vật tư và đảm bảo an toàn cho toàn bộ nhà máy. Một quy trình bảo trì chuẩn mực luôn mang lại hiệu quả kinh tế lâu dài.

Sự hiện diện của các khối đấu nối tiêu chuẩn giúp nâng cao chất lượng tổng thể của các dự án cơ điện. Các nhà thầu thi công tại các khu công nghiệp thuộc TP.HCM thường ưu tiên sử dụng vật tư có nguồn gốc rõ ràng để thuận tiện cho việc nghiệm thu. Một tủ điện được lắp ráp đúng kỹ thuật, sử dụng linh kiện phù hợp sẽ mang lại sự an tâm cho chủ đầu tư. Sản phẩm này tiếp tục đóng vai trò quan trọng trong việc xây dựng các hệ thống điện an toàn và hiệu quả. Việc lựa chọn đúng vật tư ngay từ đầu luôn là quyết định sáng suốt của các kỹ sư thiết kế.
