Relay kiếng IDEC (Nhật Bản) được chia thành nhiều series khác nhau để đáp ứng từng mức tải trong tủ điện công nghiệp. Dòng RJ (như RJ1S, RJ2S) nổi bật với thiết kế chân dẹp nhỏ, chịu tải 8A-12A. Dòng RN (RN2S, RN4S) là loại tiêu chuẩn với dòng tải 3A-5A. Dòng RU (RU2S, RU4S) có cấu tạo đặc biệt không dây dẫn nội bộ, chịu tải 6A-10A. Trong khi đó, dòng RH (RH2B, RH4B) sử dụng chân dẹp lớn, chuyên dùng cho tải 10A. Việc phân biệt rõ các thông số này giúp kỹ sư thiết kế và phòng vật tư chọn đúng mã hàng, đảm bảo an toàn cho mạch điều khiển.

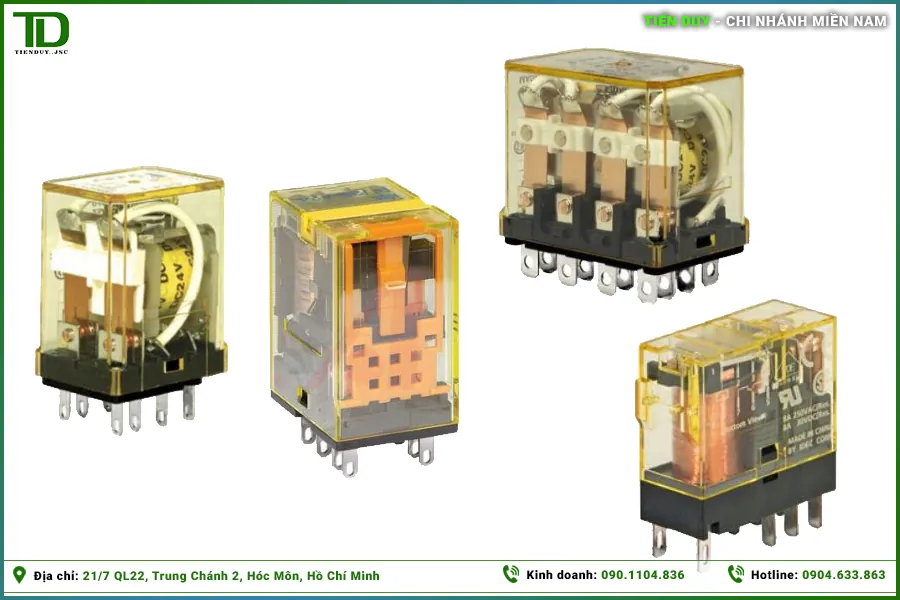

1. Giới thiệu các dòng relay kiếng IDEC RJ, RN, RU và RH

Việc so sánh relay IDEC giữa các dòng tiêu chuẩn giúp kỹ sư điện nắm rõ đặc tính kỹ thuật để ứng dụng chính xác vào từng hệ thống điều khiển.

1.1. Đặc điểm chung của relay trung gian IDEC

Các thiết bị đóng cắt trung gian mang thương hiệu Nhật Bản luôn được đánh giá cao về độ bền cơ học và khả năng dẫn điện ổn định trong môi trường công nghiệp. Khi tìm hiểu về các Sản phẩm IDEC, người dùng sẽ nhận thấy hãng thiết kế rất nhiều series khác nhau để tối ưu hóa cho từng mức tải cụ thể. Việc phân biệt relay IDEC một cách tường minh là bước đầu tiên để đảm bảo an toàn cho toàn bộ mạch điều khiển logic. Các tiếp điểm hợp kim bạc giúp thiết bị duy trì khả năng đóng cắt liên tục mà không bị hồ quang ăn mòn quá nhanh. Nhờ vậy, tuổi thọ của thiết bị luôn đạt mức tối đa ngay cả khi hoạt động trong các nhà máy có độ rung động lớn.



1.2. Phân loại cơ bản theo series và ứng dụng

Dựa trên catalogue kỹ thuật, nhà sản xuất chia thiết bị thành bốn nhóm chủ lực bao gồm RJ, RN, RU và RH. Quá trình so sánh relay kiếng IDEC cho thấy mỗi nhóm sẽ tương ứng với một dải dòng điện định mức và kiểu dáng chân cắm riêng biệt. Dòng RJ thường hướng tới sự nhỏ gọn, trong khi dòng RN đóng vai trò là thiết bị tiêu chuẩn cho các mạch cơ bản. Dòng RU mang thiết kế đột phá về cấu trúc bên trong, còn dòng RH lại tập trung giải quyết bài toán chịu tải lớn.

Việc nắm vững các thông số này giúp nhân viên thu mua dễ dàng lên danh mục vật tư chính xác cho từng dự án. Trong quá trình cung cấp hàng hóa, chúng tôi luôn khuyến cáo khách hàng kiểm tra kỹ mã số in trên vỏ hộp để tránh nhầm lẫn giữa các series. Việc hiểu rõ điểm khác nhau giữa relay IDEC RJ và RU hay các dòng khác sẽ hạn chế tối đa rủi ro lắp sai thiết bị gây chập cháy. Điều này đặc biệt quan trọng đối với các tủ điện điều khiển trung tâm có mật độ linh kiện dày đặc.

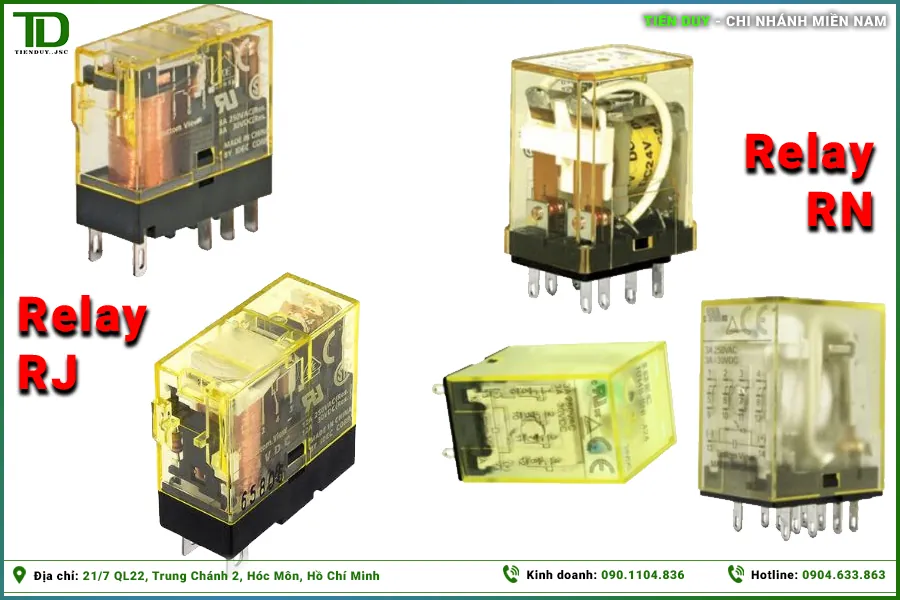

2. Phân biệt relay IDEC RJ và RN qua thông số dòng tải

Nắm rõ cách phân biệt relay IDEC RH hay RJ, RN qua thông số dòng tải là yêu cầu bắt buộc khi thiết kế bản vẽ thi công.

2.1. Dòng RJ (RJ1S, RJ2S) với thiết kế chân dẹp nhỏ

Series RJ được thiết kế đặc biệt để tối ưu hóa không gian lắp đặt nhưng vẫn giữ được khả năng chịu tải ấn tượng. Khi so sánh relay IDEC ở phân khúc này, mã RJ1S nổi bật với dòng định mức lên đến 12A cho tiếp điểm đơn. Trong khi đó, mã RJ2S cung cấp tiếp điểm đôi với khả năng chịu tải 8A, phù hợp cho các mạch điều khiển van điện từ hoặc động cơ nhỏ. Kích thước bề ngang của thiết bị chỉ khoảng 12.7mm giúp tiết kiệm đáng kể diện tích trên thanh ray nhôm.

Cấu tạo chân dẹp nhỏ của series RJ đòi hỏi phải sử dụng đúng loại đế cắm tương thích để đảm bảo độ tiếp xúc điện. Để phân biệt relay IDEC dòng RJ bằng mắt thường, người dùng có thể quan sát phần chân cắm mạ kim loại sáng bóng và mỏng hơn hẳn so với các dòng khác. Thiết kế này giúp thao tác cắm rút diễn ra nhẹ nhàng nhưng vẫn giữ chặt thiết bị khi có rung động. Lớp vỏ nhựa trong suốt bên ngoài cho phép kỹ sư dễ dàng kiểm tra trạng thái hoạt động của cuộn dây bên trong.

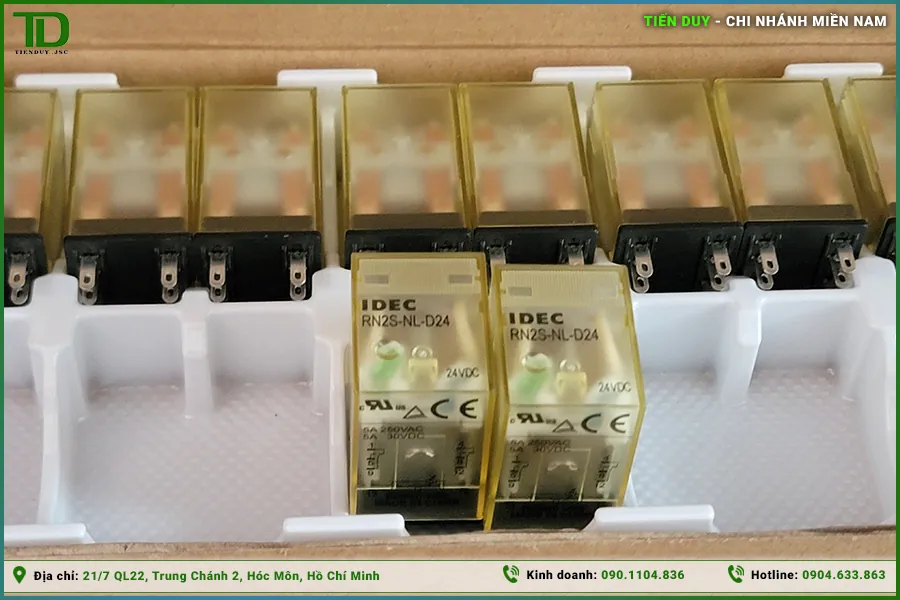

2.2. Dòng RN (RN2S, RN4S) với mức tải tiêu chuẩn

Khác với sự nhỏ gọn của RJ, series RN mang kiểu dáng truyền thống và được ứng dụng rộng rãi trong các tủ điện phổ thông. Việc so sánh relay kiếng IDEC dòng RN cho thấy mã RN2S có dòng tải định mức là 5A, đáp ứng tốt các tín hiệu điều khiển PLC cơ bản. Mã RN4S cung cấp đến bốn cặp tiếp điểm với dòng tải 3A, rất tiện lợi khi cần phân nhánh tín hiệu ra nhiều thiết bị ngoại vi cùng lúc. Cấu trúc chân cắm của dòng RN lớn hơn một chút, tạo cảm giác chắc chắn khi thao tác đấu nối dây dẫn.



2.3. Sự chênh lệch về khả năng chịu tải tối đa

Sự khác biệt lớn nhất giữa hai series này nằm ở giới hạn dòng điện mà các tiếp điểm có thể chịu đựng an toàn. Nếu chỉ nhìn lướt qua, điểm khác nhau giữa relay IDEC RJ và RU hay RN có thể không quá rõ ràng, nhưng thông số kỹ thuật lại chênh lệch đáng kể. Dòng RJ dù nhỏ gọn hơn nhưng lại có khả năng gánh tải lên đến 12A, vượt trội hoàn toàn so với mức 5A của dòng RN. Điều này xuất phát từ công nghệ chế tạo vật liệu tiếp điểm tiên tiến được áp dụng riêng cho series RJ.

Khi thống kê khối lượng vật tư cho một hệ thống mới, kỹ sư cần căn cứ vào công suất thực tế của tải để quyết định chọn RJ hay RN. Việc hiểu rõ cách phân biệt relay IDEC RH, RJ hay RN giúp phòng vật tư tránh tình trạng mua nhầm thiết bị chịu tải thấp cho một cơ cấu đòi hỏi dòng khởi động cao. Nếu chọn sai, tiếp điểm sẽ nhanh chóng bị dính hoặc cháy đen chỉ sau một thời gian ngắn vận hành. Do đó, việc đọc kỹ thông số in trên thân thiết bị là thao tác không thể bỏ qua trước khi tiến hành lắp ráp.

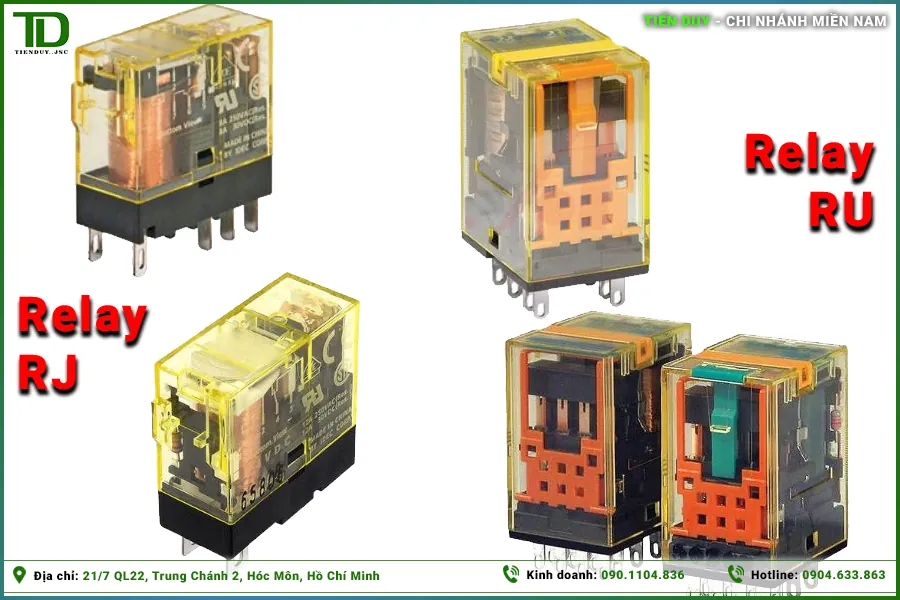

3. Những điểm khác nhau giữa relay IDEC RJ và RU về cấu tạo

Việc so sánh relay IDEC giữa các thế hệ sản phẩm giúp làm nổi bật những cải tiến công nghệ đáng giá của nhà sản xuất.

3.1. Cấu trúc không dây dẫn nội bộ đặc trưng của series RU

Series RU mang tính cách mạng trong thiết kế khi loại bỏ hoàn toàn các đoạn dây dẫn nối từ cuộn hút ra chân cắm bên trong vỏ nhựa. Để phân biệt relay IDEC dòng RU, người dùng chỉ cần nhìn xuyên qua lớp vỏ kiếng sẽ thấy các bản cực kim loại được dập nguyên khối nối thẳng xuống chân đế. Cấu trúc này loại bỏ triệt để rủi ro đứt dây ngầm do mỏi cơ học sau hàng triệu chu kỳ đóng cắt. Nhờ thiết kế nguyên khối, điện trở tiếp xúc bên trong thiết bị được giảm xuống mức thấp nhất, hạn chế sinh nhiệt khi hoạt động liên tục.

Sự cải tiến này mang lại độ tin cậy cực cao cho các hệ thống dây chuyền sản xuất tự động hóa hoạt động 24/7. Khi so sánh relay kiếng IDEC dòng RU với các loại thông thường, tỷ lệ lỗi vặt do hỏng hóc nội bộ của RU gần như bằng không. Lớp vỏ bảo vệ của series RU cũng được gia cố dày hơn, chống lại các tác động va đập vật lý từ môi trường bên ngoài. Đây là lý do dòng sản phẩm này luôn được ưu tiên cho các dự án trọng điểm đòi hỏi tính ổn định tuyệt đối.



3.2. Khác biệt về kích thước và không gian lắp đặt

Kích thước vật lý là yếu tố tiếp theo cần xem xét khi đặt hai series RJ và RU lên bàn cân kỹ thuật. Một điểm khác nhau giữa relay IDEC RJ và RU rất dễ nhận thấy là dòng RU có ngoại hình to bản và vuông vức hơn hẳn. Sự gia tăng về kích thước này nhằm tạo không gian chứa các bản cực kim loại nguyên khối và tản nhiệt tốt hơn cho cuộn dây. Ngược lại, dòng RJ vẫn giữ vững lợi thế về độ mỏng, giúp tối ưu hóa mật độ linh kiện trên cùng một chiều dài thanh ray.

Trong các tủ điện có không gian hạn hẹp, việc sử dụng series RJ sẽ giúp tiết kiệm đáng kể diện tích bề mặt bảng gá. Tuy nhiên, nếu không gian không phải là vấn đề quá khắt khe, người dùng nên cân nhắc cách phân biệt relay IDEC RH, RU để tận dụng độ bền bỉ của chúng. Việc bố trí khoảng cách giữa các thiết bị cũng cần tuân thủ tài liệu hướng dẫn để đảm bảo luồng khí đối lưu làm mát hiệu quả. Sự lựa chọn giữa kích thước nhỏ gọn và cấu trúc nguyên khối phụ thuộc hoàn toàn vào đặc thù của từng tủ điều khiển.



3.3. Đối chiếu số lượng chân cắm tương ứng

Số lượng chân cắm quyết định trực tiếp đến khả năng mở rộng tín hiệu điều khiển của thiết bị. Việc so sánh relay IDEC qua cấu hình chân cắm được thể hiện rõ qua các thông số sau:

• Mã RJ1S sử dụng cấu hình 5 chân cắm dẹp nhỏ gọn.
• Mã RJ2S và RU2S cùng sử dụng cấu hình 8 chân cắm tiêu chuẩn.
• Mã RU4S được trang bị cấu hình 14 chân cắm để điều khiển nhiều cụm tải.
• Khoảng cách giữa các chân cắm của dòng RU được bố trí rộng hơn so với dòng RJ.



3.4. Sự tương thích với các mã đế cắm

Mỗi series thiết bị đóng cắt đều được nhà sản xuất thiết kế một dải đế cắm chuyên dụng đi kèm để đảm bảo độ khớp nối cơ khí. Để phân biệt relay IDEC chính xác khi mua vật tư, kỹ sư cần nhớ rằng dòng RJ bắt buộc phải dùng chung với đế cắm series SJ. Trong khi đó, dòng RU lại hoàn toàn tương thích với các loại đế cắm series SN tùy thuộc vào số lượng chân. Việc cắm sai loại đế không chỉ gây biến dạng chân tiếp xúc mà còn tiềm ẩn nguy cơ phóng điện bề mặt gây chập mạch.

Sự đồng bộ giữa thiết bị chính và phụ kiện là yếu tố then chốt để hệ thống vận hành trơn tru trong thời gian dài. Khi so sánh relay kiếng IDEC để lên dự toán, phòng thu mua cần liệt kê đầy đủ cả mã thiết bị lẫn mã đế cắm tương ứng. Nếu doanh nghiệp của bạn đang cần kiểm tra tồn kho hoặc nhận báo giá sỉ cho các mã vật tư này, hãy liên hệ ngay với Tiến Duy qua hotline 0901.104.836 (Ms Hiền) để được hỗ trợ nhanh nhất. Chúng tôi luôn sẵn sàng tư vấn chéo các mã hàng tương đương để đảm bảo tiến độ thi công không bị gián đoạn.



4. So sánh relay kiếng IDEC chi tiết qua cấu hình tiếp điểm

Cấu hình tiếp điểm là yếu tố cốt lõi tạo nên điểm khác nhau giữa relay IDEC RJ và RU trong việc thiết kế mạch logic.

4.1. Cấu hình tiếp điểm 1NO-1NC và 2NO-2NC

Các mạch điều khiển đơn giản thường chỉ yêu cầu một hoặc hai cặp tiếp điểm để đóng cắt tín hiệu cho contactor hoặc đèn báo. Nắm vững cách phân biệt relay IDEC RH và các dòng khác giúp kỹ sư chọn đúng mã RJ1S cho nhu cầu 1NO-1NC với dòng tải cao. Đối với cấu hình 2NO-2NC, người dùng có thể linh hoạt lựa chọn giữa RJ2S, RN2S hoặc RU2S tùy thuộc vào yêu cầu về độ bền cơ học. Các tiếp điểm thường mở (NO) và thường đóng (NC) được cách ly điện hoàn toàn để ngăn chặn hiện tượng ngắn mạch chéo.

Việc phân bổ tín hiệu qua các cặp tiếp điểm này giúp hệ thống PLC giám sát chính xác trạng thái hoạt động của từng cơ cấu chấp hành. Khi so sánh relay IDEC ở cấu hình hai cặp tiếp điểm, dòng RU2S thường được ưu ái hơn trong các môi trường có độ rung lắc mạnh. Lực ép của lò xo bên trong dòng RU được tinh chỉnh để giữ chặt bản cực, không bị nảy tiếp điểm khi máy móc hoạt động. Điều này đảm bảo tín hiệu truyền về bộ điều khiển trung tâm luôn liên tục và không bị nhiễu sóng.

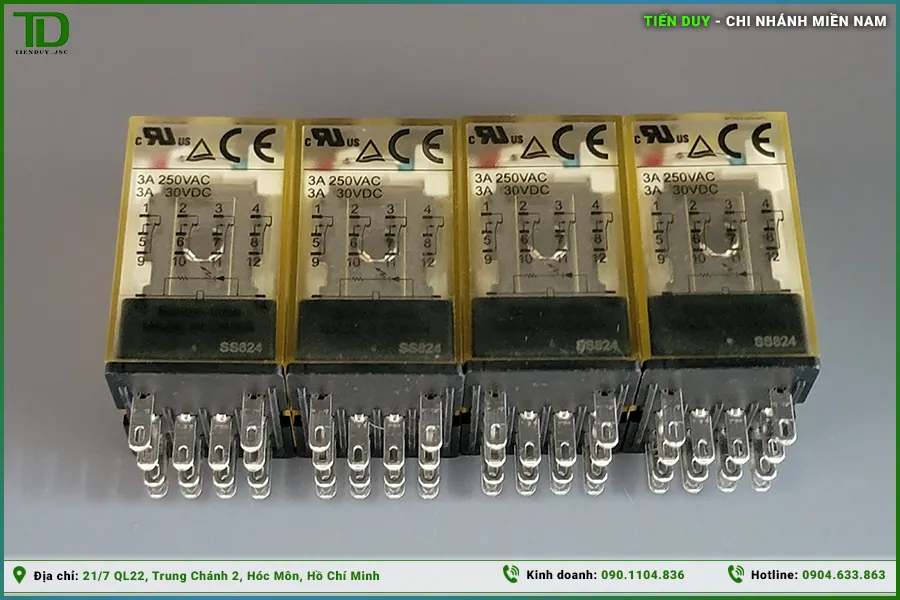

4.2. Cấu hình tiếp điểm 4NO-4NC cho mạch phức tạp

Đối với các hệ thống liên động phức tạp, việc sử dụng thiết bị có bốn cặp tiếp điểm là giải pháp tối ưu để giảm thiểu số lượng linh kiện. Để phân biệt relay IDEC có cấu hình 4NO-4NC, người dùng có thể tìm đến các mã sản phẩm như RN4S hoặc RU4S. Với bốn cặp tiếp điểm độc lập, một tín hiệu đầu vào duy nhất có thể đồng thời kích hoạt bốn cơ cấu chấp hành khác nhau. Thiết kế này giúp đơn giản hóa sơ đồ đi dây trong tủ điện, giảm bớt thời gian thao tác cho công nhân lắp ráp.

Tuy nhiên, khi số lượng tiếp điểm tăng lên, khả năng chịu tải của từng cặp tiếp điểm riêng lẻ sẽ bị giảm xuống theo tiêu chuẩn an toàn. Quá trình so sánh relay kiếng IDEC cho thấy dòng tải của mã RU4S chỉ đạt 6A, thấp hơn mức 10A của mã RU2S. Do đó, kỹ sư cần tính toán kỹ lưỡng tổng công suất của các thiết bị ngoại vi trước khi đấu nối vào cấu hình bốn tiếp điểm. Việc phân tải đồng đều sẽ giúp thiết bị hoạt động ổn định và kéo dài tuổi thọ cho toàn bộ cụm điều khiển.



4.3. Tùy chọn điện áp cuộn hút 24VDC và 220VAC

Điện áp cấp cho cuộn hút là thông số cực kỳ quan trọng để thiết bị có thể hoạt động đồng bộ với nguồn điều khiển chung của tủ điện. Một điểm khác nhau giữa relay IDEC RJ và RU so với các hãng khác là sự đa dạng tuyệt đối về dải điện áp cuộn dây. Các mã sản phẩm có đuôi D24 biểu thị cho điện áp một chiều 24VDC, rất phổ biến trong các hệ thống tự động hóa dùng PLC. Trong khi đó, các mã có đuôi A24 hoặc A220 lại sử dụng nguồn xoay chiều, phù hợp cho các mạch điều khiển truyền thống.

Việc cấp sai điện áp cuộn hút sẽ dẫn đến tình trạng cháy cuộn dây ngay lập tức hoặc thiết bị không thể hút bản cực xuống. Hiểu rõ cách phân biệt relay IDEC RH qua mã điện áp in trên vỏ hộp giúp nhân viên kỹ thuật tránh được những sai sót tai hại này. Các cuộn hút của hãng đều được quấn bằng dây đồng nguyên chất, phủ lớp cách điện cao cấp để chịu được nhiệt độ môi trường khắc nghiệt.

>>> Xem thêm: Phụ kiện tủ điện là gì? Phụ kiện tủ điện gồm những loại nào?



5. Cách phân biệt relay IDEC RH với các series khác qua ngoại quan

Nắm bắt nhanh các đặc điểm ngoại quan là kỹ năng cần thiết khi so sánh relay IDEC trực tiếp tại công trình.

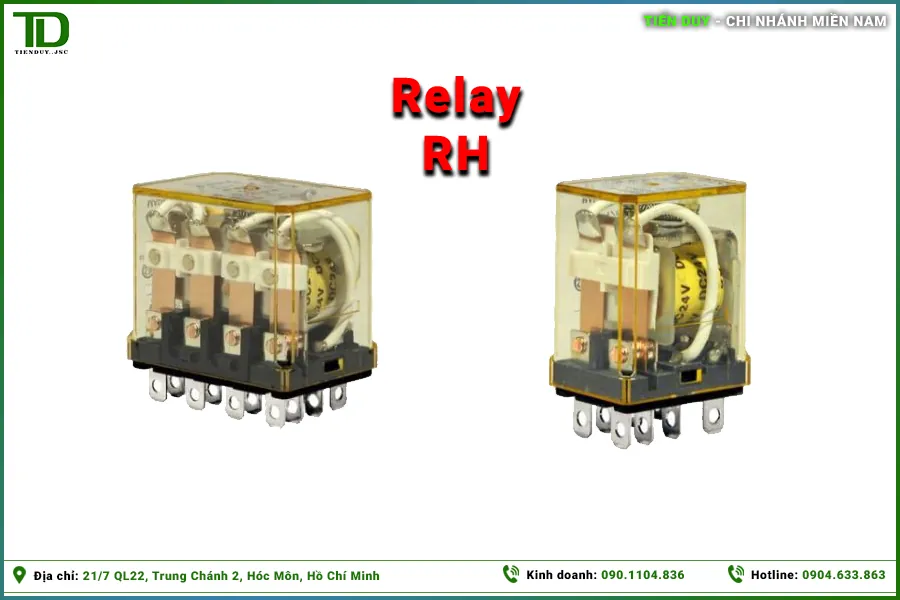

5.1. Nhận diện series RH qua thiết kế chân dẹp lớn

Dòng RH được sinh ra để gánh vác các tải trọng lớn lên đến 10A cho mọi cấu hình tiếp điểm từ 1 đến 4 cặp. Để phân biệt relay IDEC series RH, điểm nhận dạng rõ ràng nhất chính là hệ thống chân cắm dạng dẹp có kích thước lớn hơn hẳn các dòng khác. Thiết kế chân to bản này giúp tăng tối đa diện tích tiếp xúc với ngàm của đế cắm, đảm bảo dòng điện lớn đi qua mà không gây sụt áp. Các mã phổ biến như RH2B hay RH4B đều sở hữu ngoại hình cứng cáp, phù hợp cho các ứng dụng đóng cắt điện trở gia nhiệt hoặc động cơ công suất vừa.



5.2. Phân biệt thông qua mã in và đèn báo trạng thái

Bên cạnh cấu trúc chân cắm, nhà sản xuất còn tích hợp nhiều dấu hiệu nhận biết trực quan ngay trên thân thiết bị. Khi so sánh relay kiếng IDEC, người dùng sẽ thấy các mã có tích hợp đèn LED báo trạng thái thường có thêm chữ “L” trong chuỗi mã số. Đèn LED này phát sáng khi cuộn hút được cấp điện, giúp kỹ sư bảo trì dễ dàng kiểm tra tình trạng hoạt động của mạch mà không cần dùng đồng hồ đo. Màu sắc của đèn LED cũng được quy định rõ ràng, thường là màu xanh lá cho điện áp DC và màu đỏ cho điện áp AC.

Để nhận biết nhanh điểm khác nhau giữa relay IDEC RJ và RU hay RH, người dùng có thể dựa vào các chi tiết sau:

• Mã sản phẩm và sơ đồ chân được in laser sắc nét ngay trên mặt trước của lớp vỏ nhựa.
• Nút test cơ học cho phép đóng ép tiếp điểm bằng tay để thử nghiệm mạch điện.
• Màu sắc của cuộn dây bên trong có thể thay đổi tùy theo dải điện áp định mức.
• Ký hiệu chứng nhận tiêu chuẩn quốc tế được in nổi bật ở cạnh bên thiết bị.

6. Nguồn cung cấp thiết bị đóng cắt IDEC chính hãng tại TP.HCM

Việc tìm kiếm một đơn vị phân phối vật tư uy tín là bài toán sống còn đối với các nhà thầu cơ điện và xưởng sản xuất tủ bảng điện. Nắm vững cách phân biệt relay IDEC RH, RJ hay RU chỉ là bước đầu, việc đảm bảo nguồn hàng không bị đứt gãy mới quyết định tiến độ dự án. Tại khu vực TP.HCM, nhu cầu sử dụng các thiết bị đóng cắt trung gian chất lượng cao luôn ở mức rất lớn. Các phòng thu mua thường phải đối mặt với áp lực về thời gian giao hàng và sự biến động giá cả của thị trường linh kiện công nghiệp.

Để giải quyết triệt để vấn đề này, việc hợp tác với các tổng kho phân phối sỉ B2B mang lại lợi thế cạnh tranh vượt trội. Khi so sánh relay IDEC giữa các nhà cung cấp, yếu tố tồn kho sẵn sàng và minh bạch về hồ sơ chứng từ luôn được đặt lên hàng đầu. Các lô hàng nhập khẩu chính ngạch phải đi kèm đầy đủ giấy tờ CO, CQ để phục vụ công tác nghiệm thu vật tư đầu vào tại công trình. Việc kiểm tra tồn kho định kỳ giúp các đại lý duy trì được nguồn cung ổn định, sẵn sàng đáp ứng các đơn hàng dự án có khối lượng lớn.

Công ty chúng tôi tự hào là đối tác cung ứng vật tư điện công nghiệp đáng tin cậy cho hàng trăm doanh nghiệp sản xuất trên toàn quốc. Với kinh nghiệm dày dặn, chúng tôi không chỉ cung cấp sản phẩm mà còn hỗ trợ khách hàng phân biệt relay IDEC chính xác theo từng yêu cầu kỹ thuật. Hệ thống kho bãi rộng lớn tại TP.HCM cho phép chúng tôi lưu trữ số lượng lớn các mã hàng thông dụng, sẵn sàng xuất kho bất cứ lúc nào. Quy trình xử lý đơn hàng chuyên nghiệp giúp tối ưu hóa chi phí dự toán và mang lại giá trị thực tế cao nhất cho đối tác.



Quý khách hàng doanh nghiệp có nhu cầu lên danh mục vật tư và nhận báo giá sỉ chiết khấu cao, vui lòng liên hệ trực tiếp với chúng tôi. Hệ thống tổng kho luôn sẵn sàng giao hàng chành xe hỏa tốc trong ngày, cam kết cung cấp đầy đủ hồ sơ CO/CQ chuẩn chỉ cho mọi dự án. Đội ngũ chuyên viên sẽ hỗ trợ kiểm tra tồn kho nhanh chóng và chính xác nhất.
