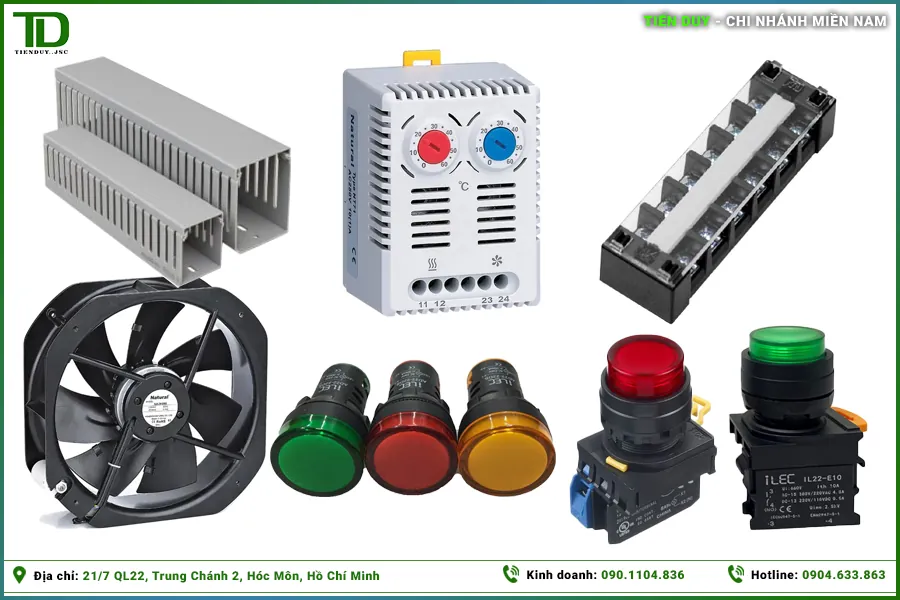

Phụ kiện tủ điện công nghiệp là tập hợp các vật tư thiết yếu dùng để cố định, đấu nối cáp, tản nhiệt và hiển thị trạng thái cho các thiết bị đóng cắt trung tâm (như MCCB, Contactor, PLC). Thiếu đi nhóm vật tư này, một tủ điện không thể vận hành an toàn, dễ gây chập cháy và cực kỳ khó khăn khi bảo trì. Hiện nay, tại các nhà máy và khu công nghiệp thuộc khu vực TP.HCM mở rộng, yêu cầu về tiêu chuẩn kỹ thuật của phụ kiện tủ điện ngày càng khắt khe, bắt buộc phải đáp ứng các chỉ số về chống cháy lan (UL94), cấp bảo vệ IP và khả năng chịu nhiệt. Vậy phụ kiện tủ điện gồm những loại nào và mỗi thiết bị đóng vai trò cụ thể ra sao? Hãy cùng tìm hiểu chi tiết cấu tạo và ứng dụng thực tế qua bài viết dưới đây.



1. Phụ kiện tủ điện là gì?

Phụ kiện tủ điện công nghiệp bao gồm tất cả các loại vật tư, linh kiện nhỏ được sử dụng để hỗ trợ quá trình lắp ráp, cố định, đấu nối và bảo vệ các thiết bị đóng cắt trung tâm như aptomat, contactor, relay hay biến tần. Trong một hệ thống tủ bảng điện hoàn thiện, nếu thiết bị chính được ví như bộ não điều khiển, thì nhóm phụ kiện đóng vai trò như hệ thống khung xương và mạch máu giúp kết nối mọi thành phần lại với nhau một cách an toàn.

Mặc dù thường chiếm tỷ trọng chi phí không lớn trong tổng giá trị dự án, nhưng phụ kiện tủ điện lại quyết định trực tiếp đến mức độ ổn định, tính thẩm mỹ và tuổi thọ của toàn bộ hệ thống. Việc sử dụng vật tư kém chất lượng có thể dẫn đến tình trạng mô ve tại các điểm nối, suy giảm cách điện, rò rỉ dòng hoặc thậm chí gây cháy nổ do vật liệu không chịu được nhiệt độ cao sinh ra trong quá trình vận hành liên tục.

Đặc biệt, đối với các nhà máy sản xuất tự động hóa có quy mô lớn, việc chuẩn hóa danh mục vật tư phụ từ khâu thiết kế sẽ giúp kỹ sư vận hành dễ dàng hơn rất nhiều trong công tác bảo trì, dò dây tín hiệu và thay thế linh kiện sau này. Do đó, các nhà thầu cơ điện luôn phải tính toán kỹ lưỡng để chọn đúng loại, đúng thông số kỹ thuật trước khi bắt tay vào việc gia công và đấu nối tủ.

Bảng 1: Phân loại chức năng một số nhóm phụ kiện tủ điện cơ bản

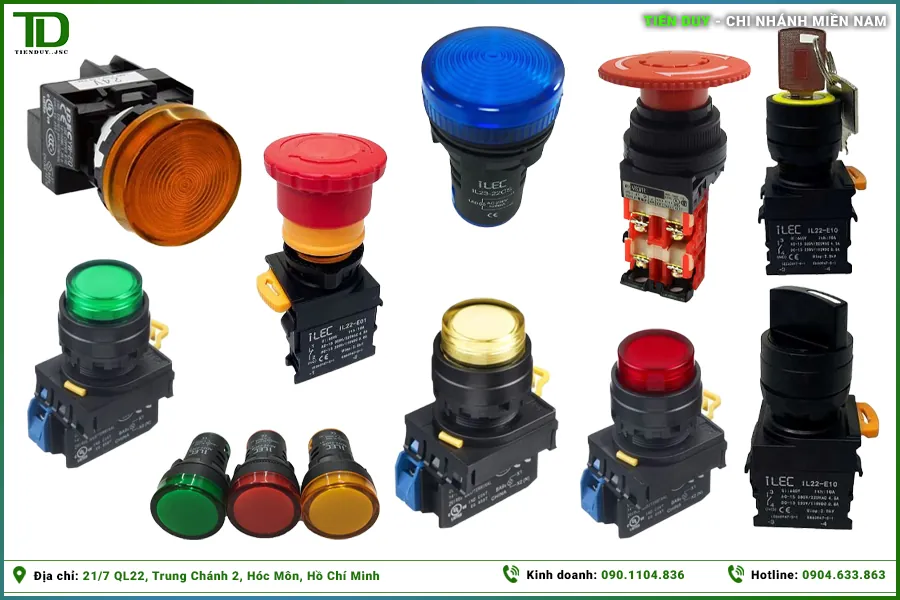

2. Nhóm thiết bị điều khiển và cảnh báo ngoài cánh tủ

Mặt cánh tủ điện là không gian giao tiếp trực tiếp giữa người vận hành và hệ thống máy móc. Các vật tư lắp đặt tại khu vực này không chỉ yêu cầu độ bền cơ học cao để chịu được thao tác liên tục mà còn phải đạt các cấp bảo vệ IP tiêu chuẩn nhằm chống lại sự xâm nhập của bụi bẩn và tia nước từ môi trường nhà xưởng.

2.1. Nút nhấn nhả

Nút nhấn nhả là thiết bị cơ điện cơ bản nhất dùng để đóng hoặc ngắt mạch điều khiển trung tâm. Tùy theo chức năng, kỹ sư sẽ sử dụng nút nhấn màu xanh cho lệnh khởi động (thường mở – NO) và màu đỏ cho lệnh dừng máy (thường đóng – NC). Chất lượng của loại phụ kiện tủ điện này phụ thuộc hoàn toàn vào cụm tiếp điểm bên trong. Các sản phẩm từ hãng IDEC hoặc Hivero thường sử dụng tiếp điểm bằng hợp kim đồng mạ bạc, giúp giảm thiểu điện trở tiếp xúc và triệt tiêu hiện tượng hồ quang điện gây rỗ bề mặt khi đóng cắt liên tục.



2.2. Nút dừng khẩn cấp

Nút dừng khẩn cấp (emergency stop) là chốt chặn an toàn bắt buộc phải có trên mọi tủ điều khiển. Khác với nút nhấn nhả thông thường, thiết bị này có phần nắp hình nấm lớn, màu đỏ nổi bật để người thao tác dễ dàng đập vào khi xảy ra sự cố. Khi bị tác động, cơ cấu cơ khí bên trong sẽ tự động khóa chốt, ngắt toàn bộ nguồn điện của mạch động lực ngay lập tức. Để hệ thống hoạt động trở lại, người vận hành bắt buộc phải xoay nắp nấm theo chiều mũi tên để mở khóa.



2.3. Công tắc xoay chuyển mạch

Công tắc xoay được sử dụng khi hệ thống cần duy trì một trạng thái mạch điện cố định hoặc chuyển đổi qua lại giữa các chế độ vận hành khác nhau. Phổ biến nhất là loại công tắc 2 vị trí (Bật/Tắt) và 3 vị trí (Chế độ tay – Tắt – Chế độ tự động). Trục xoay của công tắc đòi hỏi độ hoàn thiện cao, các nấc gạt phải dứt khoát để đảm bảo tiếp điểm ăn khớp hoàn toàn, tránh tình trạng chập chờn tín hiệu gửi về bộ vi xử lý PLC. Xem thêm về sản phẩm: Công tắc xoay IDEC, Công tắc xoay ILEC.



2.4. Đèn báo pha

Đèn báo pha làm nhiệm vụ hiển thị trực quan sự hiện diện của dòng điện trên hệ thống thanh cái theo ba pha R, S, T (tương ứng với các màu đỏ, vàng, xanh). Trong các hệ thống tự động hóa hiện đại, đèn báo sử dụng chip LED siêu sáng đang là tiêu chuẩn chung nhờ ưu điểm tiêu thụ cực ít điện năng, không sinh nhiệt làm lão hóa chụp nhựa bảo vệ và có tuổi thọ chiếu sáng lên đến hàng chục nghìn giờ. Hiện tại, trên thị trường phổ biến nhất là 2 dòng: Đèn báo pha IDEC và Đèn báo pha ILEC.



2.5. Còi báo động

Được đấu nối song song với các ngõ ra cảnh báo lỗi của biến tần hoặc relay nhiệt, còi báo động sẽ phát ra âm thanh cường độ lớn khi hệ thống gặp sự cố như quá dòng, chạm mát hay mất pha. Trong môi trường nhà máy nhiều tiếng ồn, phụ kiện này giúp nhân viên bảo trì định vị chính xác và nhanh chóng tủ điện đang báo lỗi, từ đó giảm thiểu thời gian chết của dây chuyền sản xuất.

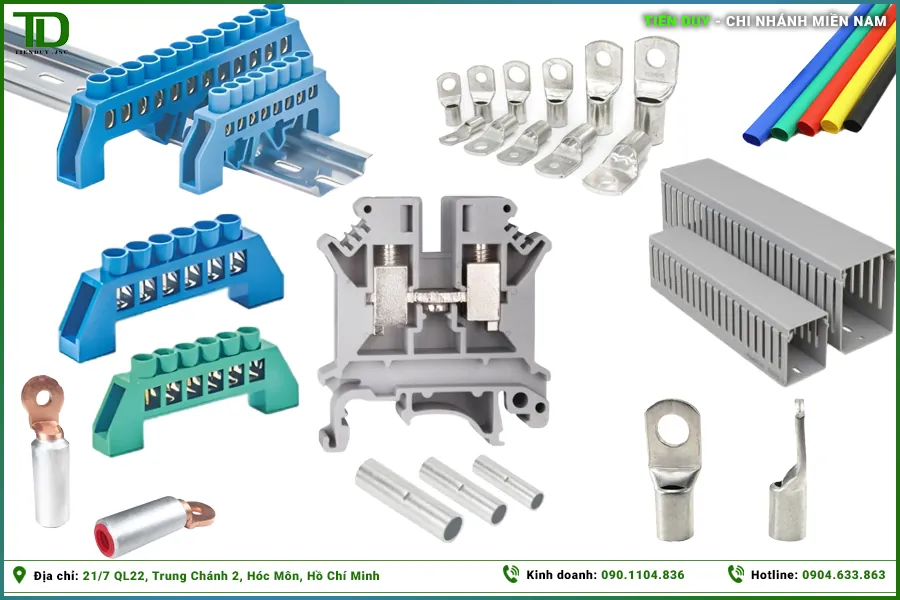

3. Nhóm phụ kiện đấu nối và quản lý cáp bên trong tủ

Bên trong tủ điện là một mạng lưới chằng chịt các loại dây cáp tín hiệu và động lực. Để đảm bảo an toàn phòng chống cháy nổ và tạo điều kiện thuận lợi cho công tác bảo trì, việc quản lý và phân luồng dây dẫn là yêu cầu kỹ thuật bắt buộc.

3.1. Cầu đấu dây trung gian

Cầu đấu tủ điện (terminal block) đóng vai trò như một trạm trung chuyển, giúp kết nối an toàn cáp từ các thiết bị ngoại vi vào mạch điều khiển bên trong tủ. Thay vì vặn xoắn dây dẫn trực tiếp tiềm ẩn rủi ro chập cháy, kỹ sư sẽ kẹp đầu dây vào các lõi đồng thau của cầu đấu. Hệ thống cầu đấu của hãng Hivero được đánh giá rất cao nhờ kết cấu ngàm kẹp chắc chắn, vỏ nhựa cách điện tốt, giúp việc bóc tách tín hiệu để đo đạc bằng đồng hồ VOM trở nên cực kỳ thuận tiện và an toàn.



3.2. Máng nhựa đi dây tủ điện

Máng nhựa có thiết kế dạng rãnh chữ U với các nan dọc có thể xé rời, đi kèm nắp đậy để chứa và che chắn toàn bộ hệ thống cáp. Khi tìm kiếm báo giá phụ kiện tủ điện công nghiệp cho các dự án lớn, tiêu chí sống còn đối với máng nhựa là vật liệu sản xuất phải đạt chuẩn chống cháy lan UL94 V-0. Các dòng máng nhựa tủ điện của hãng Chaer hiện nay có khả năng tự dập tắt ngọn lửa trong thời gian cực ngắn nếu xảy ra sự cố chập cáp, ngăn chặn ngọn lửa lây lan sang các thiết bị đóng cắt đắt tiền.



3.3. Ống gen co nhiệt và dây rút

Đây là các vật tư phụ trợ không thể thiếu khi thi công đấu nối. Dây rút nhựa dùng để bó chặt và định hình các sợi cáp lớn trước khi lồng vào máng. Trong khi đó, ống gen co nhiệt được bọc tại các điểm hở của đầu cốt, khi khò nhiệt sẽ ôm sát vào dây dẫn nhằm tăng cường khả năng cách điện và chống hiện tượng oxy hóa lõi đồng.



3.4. Đầu cốt điện

Đầu cốt (terminal lugs) là linh kiện kim loại được bấm ép chặt vào lõi sợi cáp trước khi bắt vít vào cầu đấu hoặc aptomat. Có nhiều loại đầu cốt khác nhau như cốt chẻ, cốt tròn, cốt kim hay cốt pin rỗng. Việc sử dụng đầu cốt đúng chuẩn kích cỡ dây sẽ tối ưu hóa diện tích tiếp xúc, đảm bảo dòng điện truyền tải trơn tru và loại bỏ triệt để hiện tượng đánh lửa tại các điểm nối.

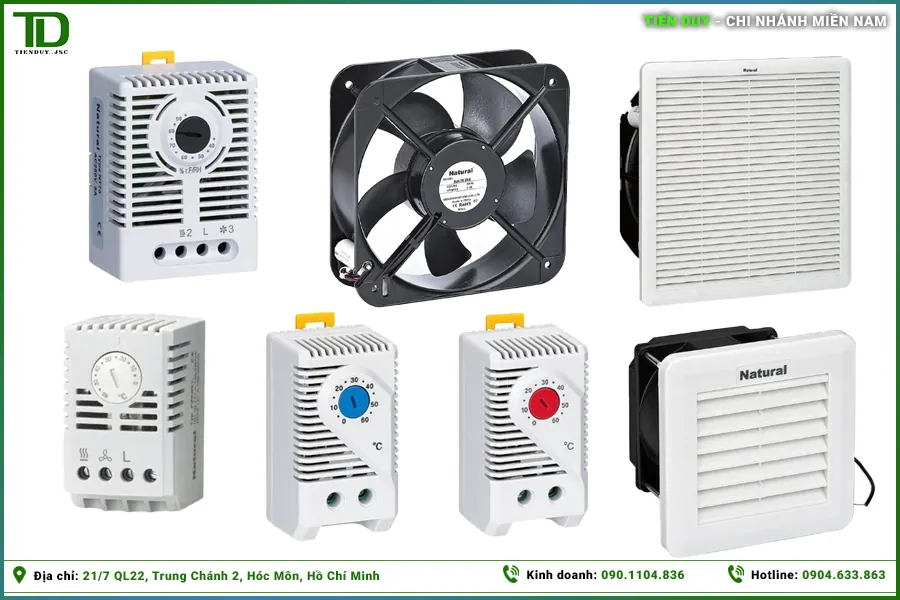

4. Nhóm thiết bị tản nhiệt và kiểm soát khí hậu

Nhiệt lượng tỏa ra từ các thiết bị bán dẫn công suất lớn như biến tần, khởi động mềm hay bộ nguồn là tác nhân chính gây treo hệ thống hoặc làm giảm tuổi thọ vi mạch điện tử. Một hệ thống làm mát đồng bộ là yếu tố bắt buộc đối với mọi tủ điện công nghiệp.

4.1. Quạt hút gió tản nhiệt

Quạt hút làm nhiệm vụ tản nhiệt cưỡng bức, liên tục hút luồng không khí nóng ngột ngạt bên trong đẩy ra ngoài và kéo không khí làm mát lùa vào tủ. Để đáp ứng tần suất vận hành 24/7 trong môi trường công nghiệp khắc nghiệt, quạt tủ điện bắt buộc phải sử dụng hệ thống vòng bi bạc đạn (ball bearing) kết hợp cùng rotor lõi đồng nguyên chất để chống kẹt trục và hao mòn cơ khí. Hiện tại, trên thị trường dòng quạt hút Natural có thể xem như được ưa chuộng nhất bởi các nhà sản xuất tủ điện.



4.2. Lưới lọc bụi bảo vệ

Nếu chỉ lắp quạt hút mà không có lưới lọc, mạt kim loại và bụi bẩn sẽ bị cuốn thẳng vào bo mạch gây hiện tượng đoản mạch. Lưới lọc thường được cấu tạo từ khung nhựa ABS cứng cáp, bên trong lót một lớp nỉ mút chuyên dụng giữ lại các hạt bụi mịn. Các tấm lọc này được thiết kế theo dạng ngàm gài, cho phép nhân viên bảo trì dễ dàng tháo ra xịt rửa định kỳ mà không cần ngắt điện toàn bộ hệ thống.



4.3. Bộ điều khiển nhiệt độ tự động

Để quạt hút hoạt động hiệu quả và tiết kiệm điện năng, kỹ sư thường lắp ráp thêm bộ điều khiển nhiệt độ (thermostat). Cấu tạo lõi của thiết bị là một cảm biến can nhiệt lưỡng kim cực nhạy. Người dùng có thể cài đặt mức nhiệt độ giới hạn trên thiết bị của hãng Natural, ví dụ khi trong tủ nóng trên 35 độ C, thermostat sẽ đóng tiếp điểm kích hoạt quạt chạy. Khi nhiệt độ đã hạ xuống mức an toàn, tiếp điểm tự động ngắt để quạt nghỉ ngơi.

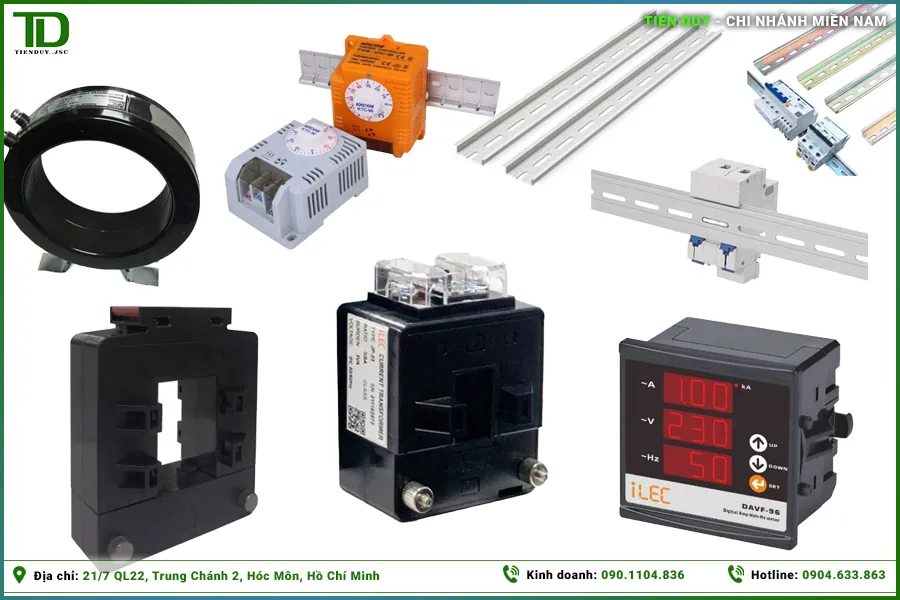

5. Nhóm phụ kiện gá lắp cơ khí và đo lường

Đây là nhóm vật tư đóng vai trò định hình kết cấu tủ, cố định các thiết bị vào đúng vị trí bản vẽ và cung cấp các thông số đo lường điện năng cơ bản nhất.

5.1. Thanh ray nhôm định hình

Thanh ray (din rail) là một thanh kim loại được dập rãnh theo kích thước tiêu chuẩn quốc tế (thường là bản rộng 35mm). Thay vì phải khoan lỗ và vặn ốc từng thiết bị, kỹ sư chỉ cần gài nhanh các loại aptomat MCB, contactor nhỏ hay rơ le trung gian lên thanh ray. Thanh ray chất lượng cao thường được làm từ nhôm mạ anode hoặc thép mạ kẽm nhằm chống lại quá trình rỉ sét.



5.2. Gối đỡ sứ cách điện

Trong các tủ phân phối tổng, dòng điện đi qua hệ thống thanh cái đồng cực kỳ lớn. Gối đỡ sứ được sử dụng để làm bệ đỡ, giữ chặt các thanh đồng này khoảng cách an toàn với vỏ tủ kim loại tiếp địa. Được đúc từ nhựa epoxy hoặc sứ công nghiệp, gối đỡ có khả năng cách điện tuyệt đối và chịu được lực xô đẩy từ trường rất mạnh sinh ra giữa các pha điện khi xảy ra sự cố ngắn mạch.



5.3. Biến dòng đo lường

Dòng điện chạy trên thanh cái tổng thường lên tới hàng trăm hoặc hàng ngàn ampe, không thể đưa trực tiếp vào các thiết bị đo lường nhỏ bé. Biến dòng (CT) hoạt động như một máy biến áp thu nhỏ, làm nhiệm vụ cảm ứng và hạ dòng điện lớn xuống mức tiêu chuẩn (ví dụ từ 800A xuống 5A). Thiết bị của hãng ILEC luôn đảm bảo tỷ số biến dòng chính xác, an toàn tuyệt đối cho người thao tác ở khu vực cánh tủ.



5.4. Đồng hồ hiển thị ampe và volt

Đồng hồ đo lường nhận tín hiệu điện áp và dòng điện đã được hạ bậc từ biến dòng để hiển thị thông số tải thực tế của hệ thống. Tùy theo mức độ hiện đại của tủ điện, nhà thầu có thể sử dụng đồng hồ kim cơ học để dễ quan sát sự vọt lên của dòng khởi động, hoặc dùng đồng hồ kỹ thuật số đa năng hiển thị chính xác các giá trị Vôn, Ampe, tần số và hệ số cos phi. Xem thêm một số sản phẩm về đồng hồ Ampe – Volt.

6. Mua phụ kiện tủ điện công nghiệp ở đâu uy tín, sẵn hàng?

Tại các trung tâm sản xuất trọng điểm thuộc khu vực siêu đô thị TP.HCM mở rộng, nhu cầu về việc cung ứng kịp thời các loại vật tư cơ điện cho những dự án nhà máy nâng cấp dây chuyền trong năm 2026 là cực kỳ lớn. Việc thiếu hụt chỉ một mã vật tư phụ cũng có thể làm đình trệ toàn bộ tiến độ lắp ráp và bàn giao tủ bảng điện của nhà thầu.

Thiết bị điện Tiến Duy tự hào là đơn vị tổng kho phân phối chuyên sâu các dòng phụ kiện tủ điện chất lượng cao. Với hệ thống kho bãi trữ hàng quy mô lớn đặt tại khu vực Hóc Môn và đầu cầu Hà Nội, chúng tôi cam kết khả năng cung ứng hàng hóa cấp tốc cho mọi xưởng gia công cơ điện. Các mặt hàng do công ty cổ phần sản xuất và thương mại thiết bị điện Tiến Duy phân phối, từ máng nhựa, cầu đấu đến quạt hút, đều được nhập khẩu trực tiếp từ các hãng uy tín như Hivero, Natural, Chaer, ILEC, đi kèm đầy đủ bộ chứng từ CO, CQ phục vụ công tác nghiệm thu dự án. Khách hàng có thể tham khảo chi tiết thông số kỹ thuật trên website mangnhuatudien.com hoặc liên hệ trực tiếp để nhận báo giá phụ kiện tủ điện tốt nhất.



7. Các câu hỏi thường gặp (FAQ) về phụ kiện tủ điện

Một hệ thống tủ bảng điện đạt chuẩn an toàn không chỉ phụ thuộc vào các thiết bị đóng cắt đắt tiền mà còn được quyết định bởi quá trình lựa chọn vật tư phụ. Dưới đây là phần giải đáp cho những thắc mắc chung phổ biến nhất mà các nhà thầu và kỹ sư thường đặt ra khi đánh giá, tìm mua phụ kiện tủ điện công nghiệp cho dự án.

Hỏi: Phụ kiện tủ điện công nghiệp có gì khác biệt cốt lõi so với các loại vật tư điện dân dụng?

Đáp: Sự khác biệt lớn nhất nằm ở giới hạn chịu tải, độ bền cơ khí và các tiêu chuẩn vật liệu. Phụ kiện công nghiệp phải hoạt động liên tục trong môi trường nhà xưởng khắc nghiệt, chịu nhiệt độ cao, độ rung lắc lớn và nhiều bụi bẩn. Do đó, chúng bắt buộc phải được chế tạo từ các vật liệu đặc thù như nhựa chống cháy lan chuẩn UL94 V-0, hợp kim đồng nguyên chất chống oxy hóa hoặc nhôm mạ anode, đồng thời phải đạt các cấp bảo vệ IP cao hơn hẳn so với đồ dân dụng.

Hỏi: Khi mua vật tư phụ để lắp ráp tủ điện, có bắt buộc phải yêu cầu chứng từ CO và CQ không?

Đáp: Đối với các tủ điện dân dụng nhỏ lẻ, yêu cầu này có thể linh động. Tuy nhiên, trong các dự án nhà máy, trạm biến áp hoặc công trình có vốn đầu tư nước ngoài (FDI), bộ chứng từ CO (chứng nhận xuất xứ) và CQ (chứng nhận chất lượng) là bắt buộc phải có. Hồ sơ này giúp chủ đầu tư nghiệm thu hệ thống phòng cháy chữa cháy và làm căn cứ chứng minh nhà thầu đã sử dụng đúng vật tư chính hãng theo bản vẽ thiết kế đã duyệt.

Hỏi: Dấu hiệu thực tế nào cho thấy một tủ điện đang sử dụng các loại phụ kiện kém chất lượng?

Đáp: Bạn có thể dễ dàng nhận biết sự xuống cấp chỉ sau vài tháng vận hành. Các dấu hiệu điển hình bao gồm: phần máng nhựa đi dây bị giòn gãy và ngả màu ố vàng do nhiệt độ, các điểm kẹp tại cầu đấu bị xỉn màu hoặc xuất hiện tia lửa điện nhỏ (mô ve) do tiếp điểm đồng pha nhiều tạp chất, nút nhấn ngoài cánh tủ bị kẹt rít cơ khí, hoặc hệ thống quạt tản nhiệt kêu to và nhanh chóng bị kẹt trục.

Hỏi: Tuổi thọ trung bình của hệ thống vật tư phụ trong tủ điện thường kéo dài bao lâu?

Đáp: Nếu được tính toán đúng thông số kỹ thuật ngay từ đầu và tủ điện có hệ thống làm mát tốt, các phụ kiện dạng tĩnh (như máng cáp, thanh ray, gối đỡ sứ) có thể hoạt động bền bỉ từ 10 đến 15 năm. Đối với các thiết bị có tính chất đóng cắt cơ điện hoặc quay liên tục (như nút nhấn, công tắc xoay, quạt hút), tuổi thọ trung bình dao động từ 3 đến 5 năm tùy thuộc vào tần suất sử dụng thực tế của nhà máy.

Hỏi: Làm thế nào để nhận báo giá phụ kiện tủ điện nhanh chóng và tìm mã vật tư thay thế khi hàng bị khan hiếm?

Đáp: Việc thiếu hụt chỉ một vài mã vật tư phụ cũng có thể làm đình trệ toàn bộ tiến độ lắp ráp tủ điện của dự án. Trong trường hợp này, bạn có thể liên hệ trực tiếp với bộ phận kỹ thuật của thiết bị điện Tiến Duy. Đội ngũ kỹ sư của chúng tôi sẽ hỗ trợ bóc tách bản vẽ, tìm kiếm các mã sản phẩm có thông số kích thước tương đương từ những thương hiệu uy tín có sẵn kho và gửi báo giá cấp tốc để nhà thầu kịp thời trình duyệt với chủ đầu tư.
