Relay IDEC 14 chân là thiết bị đóng cắt trung gian sở hữu 4 cặp tiếp điểm độc lập, vượt trội hơn so với loại 8 chân (chỉ có 2 cặp). Tại các khu công nghiệp thuộc TP.HCM, kỹ sư thường sử dụng loại 14 chân để nhân nhiều tín hiệu điều khiển cùng lúc hoặc thiết kế các mạch logic liên động phức tạp. Việc nắm rõ sơ đồ chân và chọn đúng mã hàng (RN4S, RU4S, RH4B) sẽ giúp tối ưu hóa không gian tủ điện và đảm bảo hệ thống vận hành ổn định.

1. Giới thiệu tổng quan về dòng relay IDEC 14 chân

Để xây dựng một hệ thống điều khiển tự động hóa hoàn chỉnh, kỹ sư cần am hiểu sâu sắc về các khí cụ điện trung gian. Dưới đây là những thông tin nền tảng về thiết bị đóng cắt nhiều tiếp điểm đến từ Nhật Bản.

1.1. Khái niệm và vai trò trong tủ điện công nghiệp

Trong các bản vẽ thiết kế mạch logic, thiết bị điện từ nhiều tiếp điểm đóng vai trò trung gian để truyền tải và khuếch đại tín hiệu. Khí cụ này nhận lệnh điều khiển có công suất nhỏ từ bộ vi xử lý trung tâm để kích hoạt các cơ cấu chấp hành có công suất lớn hơn. Sự hiện diện của chúng giúp cách ly hoàn toàn phần mạch điều khiển nhạy cảm khỏi phần mạch động lực có dòng điện cao. Nhờ khả năng hoạt động bền bỉ, thiết bị này luôn là ưu tiên hàng đầu của các kỹ sư khi thiết kế tủ điện tại các nhà máy sản xuất.

1.2. Đặc tính cấu tạo cơ khí và tiếp điểm mạ bạc

Cấu trúc bên trong của rơ le kiếng bao gồm một cuộn hút điện từ và hệ thống các lá đồng tiếp điểm được gia công cực kỳ tinh xảo. Khi dòng điện chạy qua cuộn hút, từ trường sinh ra sẽ kéo lõi thép động di chuyển, làm thay đổi trạng thái của toàn bộ các cặp tiếp điểm cùng một lúc. Lực hút từ trường được nhà sản xuất tính toán kỹ lưỡng để đảm bảo tốc độ đóng cắt diễn ra chớp nhoáng, hạn chế tối đa sự hình thành hồ quang điện. Thiết kế cơ khí tối ưu này giúp thiết bị duy trì được sự ổn định ngay cả trong môi trường có độ rung lắc cao.

Điểm làm nên thương hiệu của dòng sản phẩm Nhật Bản chính là công nghệ mạ hợp kim bạc cao cấp trên bề mặt các lá tiếp điểm. Lớp mạ này có tác dụng giảm thiểu điện trở tiếp xúc, ngăn chặn quá trình oxy hóa và chống lại hiện tượng dính tiếp điểm do nhiệt độ cao. Nhờ vật liệu dẫn điện xuất sắc, thông số kỹ thuật của relay IDEC 14 chân luôn đạt được tuổi thọ cơ học lên tới hàng chục triệu chu kỳ thao tác. Đây là yếu tố then chốt giúp hệ thống tự động hóa vận hành trơn tru mà không cần phải bảo trì hay thay thế thường xuyên.

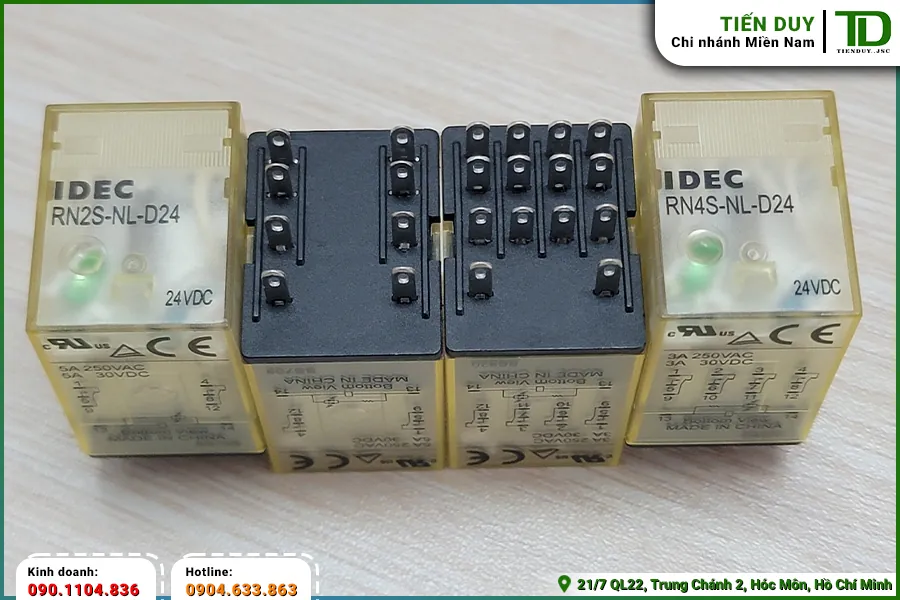

2. Relay IDEC 14 chân khác gì loại 8 chân về mặt kỹ thuật?

Việc lựa chọn giữa hai dòng thiết bị này luôn đòi hỏi sự cân nhắc kỹ lưỡng dựa trên yêu cầu thực tế của mạch điện. Chúng ta sẽ cùng phân tích chi tiết sự khác biệt cốt lõi để giải đáp câu hỏi relay IDEC 14 chân khác gì loại 8 chân.

2.1. Sự chênh lệch về số lượng cặp tiếp điểm

Điểm khác biệt dễ nhận thấy nhất và cũng là quan trọng nhất giữa hai dòng thiết bị này chính là số lượng cặp tiếp điểm độc lập được tích hợp bên trong. Trong khi loại 8 chân chỉ cung cấp 2 cặp tiếp điểm, thì relay IDEC 14 chân lại sở hữu tới 4 cặp tiếp điểm hoạt động song song. Sự gia tăng gấp đôi về số lượng ngõ ra này mang lại khả năng điều khiển linh hoạt hơn rất nhiều cho các mạch logic phức tạp. Kỹ sư có thể dùng một tín hiệu đầu vào duy nhất để điều khiển đồng thời bốn thiết bị ngoại vi khác nhau một cách dễ dàng.

Nhờ sở hữu nhiều tiếp điểm hơn, thiết bị này giúp đơn giản hóa đáng kể sơ đồ đi dây bên trong không gian máng cáp. Thay vì phải đấu nối song song hai chiếc rơ le 8 chân để có đủ ngõ ra, bạn chỉ cần sử dụng một thiết bị duy nhất để hoàn thành nhiệm vụ. Điều này không chỉ tiết kiệm không gian lắp đặt mà còn giảm thiểu rủi ro sai sót trong quá trình thợ điện thao tác đấu nối thực tế. Việc so sánh hai dòng sản phẩm về mặt tiếp điểm là cơ sở đầu tiên để kỹ sư đưa ra quyết định thiết kế.

>>> Xem thêm: Relay IDEC 8 chân là gì? Khi nào nên dùng?

2.2. Kích thước vật lý và không gian lắp đặt

Do phải chứa thêm hai cụm tiếp điểm cơ khí bên trong, kích thước tổng thể của thiết bị 14 chân chắc chắn sẽ lớn hơn đôi chút so với người anh em 8 chân của nó. Bề rộng của thiết bị thường nhỉnh hơn, đòi hỏi kỹ sư phải tính toán kỹ lưỡng khoảng cách trên thanh ray nhôm để bố trí đế cắm cho phù hợp. Tuy nhiên, sự chênh lệch này là không đáng kể nếu xét trên tổng thể không gian của một tủ điện công nghiệp tiêu chuẩn. Dưới đây là bảng đối chiếu chi tiết các thông số vật lý để bạn có cái nhìn trực quan nhất về hai dòng sản phẩm này.

Bảng 1: Bảng so sánh thông số relay 14 chân và 8 chân

2.3. Khả năng chịu tải dòng điện định mức

Một nguyên lý cơ bản trong thiết kế khí cụ điện là khi số lượng tiếp điểm tăng lên trong cùng một không gian giới hạn, khả năng tản nhiệt sẽ bị giảm đi. Những thông số chịu tải phổ biến khi so sánh với loại 8 chân bao gồm:

• Dòng RU2S loại 8 chân có khả năng chịu tải lên tới 10A.
• Dòng RU4S loại 14 chân được thiết kế để chịu tải tối đa 6A.
• Dòng RN4S loại dẹp phù hợp cho các phụ tải nhỏ khoảng 3A.

3. Những ứng dụng thực tế bắt buộc dùng relay IDEC 14 chân

Với cấu hình 4 cặp tiếp điểm độc lập, thiết bị này là giải pháp hoàn hảo cho các bài toán điều khiển đa hướng. Dưới đây là những kịch bản thực tế mà relay kiếng 14 chân phát huy tối đa sức mạnh của mình.

3.1. Nhân nhiều tín hiệu điều khiển cùng lúc

Trong các dây chuyền sản xuất tự động, một cảm biến đầu vào thường phải cung cấp tín hiệu cho nhiều bộ phận xử lý khác nhau. Nếu đấu nối trực tiếp cảm biến vào nhiều thiết bị, dòng điện sẽ bị suy hao và gây ra hiện tượng sụt áp làm sai lệch tín hiệu. Lúc này, relay IDEC 14 chân sẽ đóng vai trò như một bộ khuếch đại và phân phối tín hiệu cực kỳ hiệu quả. Tín hiệu từ cảm biến chỉ cần kích hoạt cuộn hút, sau đó 4 cặp tiếp điểm sẽ đồng loạt đóng lại để gửi tín hiệu sạch đến 4 bộ điều khiển độc lập.

Ứng dụng nhân tín hiệu này đặc biệt hữu ích khi hệ thống cần giao tiếp với các thiết bị ngoại vi của nhiều nhà thầu khác nhau. Mỗi cặp tiếp điểm sẽ cung cấp một ngõ ra cách ly hoàn toàn về mặt điện học, đảm bảo không xảy ra hiện tượng nhiễu chéo giữa các hệ thống. Kỹ sư có thể dùng một tiếp điểm báo chạy cho biến tần, một tiếp điểm báo về PLC, và một tiếp điểm kích hoạt quạt tản nhiệt. Việc so sánh sự linh hoạt trong trường hợp này cho thấy sự vượt trội hoàn toàn của dòng thiết bị nhiều chân.

3.2. Thiết kế các mạch logic liên động phức tạp

Mạch liên động là hệ thống mà hoạt động của cơ cấu này phụ thuộc chặt chẽ vào trạng thái của cơ cấu khác để đảm bảo an toàn. Ví dụ, trong hệ thống cẩu trục, lệnh nâng lên chỉ được thực hiện khi lệnh hạ xuống đang ở trạng thái ngắt hoàn toàn. Để thiết kế mạch khóa chéo an toàn này, kỹ sư bắt buộc phải sử dụng các tiếp điểm thường đóng của rơ le nối tiếp vào mạch điều khiển đối diện. Nếu chỉ dùng loại 8 chân, bạn sẽ không có đủ số lượng tiếp điểm để vừa khóa chéo, vừa duy trì trạng thái hoạt động.

Sự phong phú về ngõ ra giúp các mạch logic bằng rơ le truyền thống vẫn giữ được chỗ đứng vững chắc dù công nghệ PLC đã rất phát triển. Trong nhiều trạm bơm nước thải tại TP.HCM, các mạch điều khiển luân phiên bơm vẫn chuộng dùng khí cụ điện từ vì tính trực quan và dễ sửa chữa. Để nhận báo giá sỉ và kiểm tra tồn kho các mã hàng này, quý khách vui lòng liên hệ hotline 0901.104.836 (Ms Hiền) để được hỗ trợ nhanh chóng. Việc sử dụng relay IDEC 14 chân giúp kỹ sư thỏa sức sáng tạo các mạch điều khiển tuần tự mà không bị giới hạn về phần cứng.

3.3. Tích hợp đèn báo và hệ thống cảnh báo đa điểm

Một tủ điện chuyên nghiệp luôn cần có hệ thống đèn báo pha và còi hú để thông báo trạng thái vận hành cho người trực ca. Khi một động cơ gặp sự cố quá dòng, rơ le nhiệt sẽ tác động và gửi tín hiệu đến cuộn hút của thiết bị trung gian. Lúc này, thiết bị sẽ cho phép sử dụng 4 cặp tiếp điểm của mình để thực hiện chuỗi hành động khẩn cấp. Một tiếp điểm ngắt contactor động cơ, một tiếp điểm bật còi hú, một tiếp điểm chớp đèn đỏ và tiếp điểm cuối cùng gửi mã lỗi về màn hình HMI.

3.4. Chuyển mạch an toàn cho các cụm van điện từ

Trong các hệ thống khí nén hoặc thủy lực, việc điều khiển các cụm van điện từ đòi hỏi sự đồng bộ rất cao để cơ cấu chấp hành di chuyển chính xác. Kỹ sư thường dùng relay IDEC 14 chân để thiết kế các mạch chuyển đổi trạng thái van một cách nhịp nhàng. Khi cuộn hút có điện, hai van cấp khí sẽ mở ra đồng thời hai van xả khí sẽ đóng lại thông qua các cặp tiếp điểm đối nghịch. Sự chuyển mạch dứt khoát của thiết bị Nhật Bản giúp loại bỏ hoàn toàn hiện tượng kẹt van do tín hiệu điều khiển bị chập chờn.

4. Các mã relay IDEC 14 chân thông dụng cho tủ điện

Để hiện thực hóa bản vẽ thiết kế, kỹ sư cần nắm rõ các mã hàng thực tế đang được phân phối trên thị trường. Dưới đây là các dòng sản phẩm phổ biến nhất được phân loại theo kích thước và công suất.

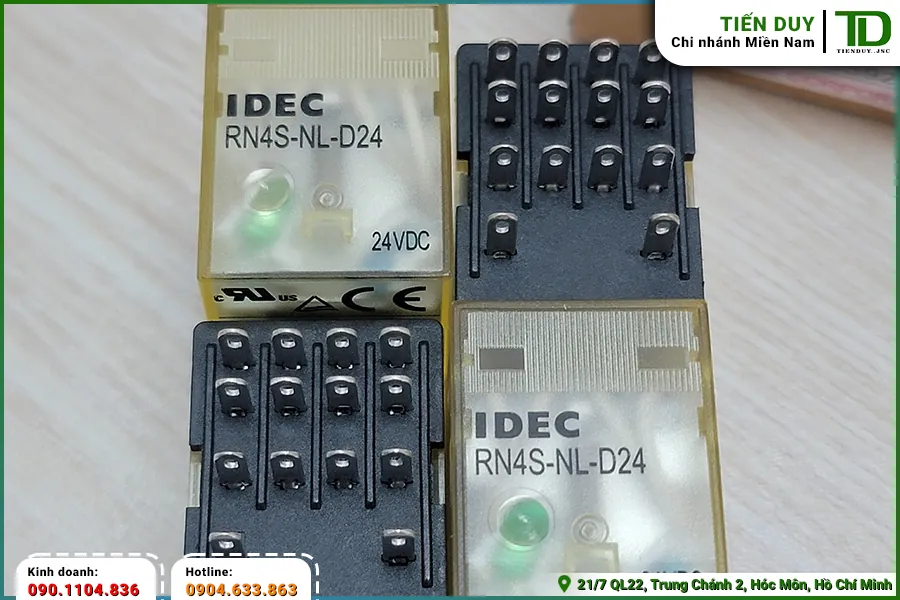

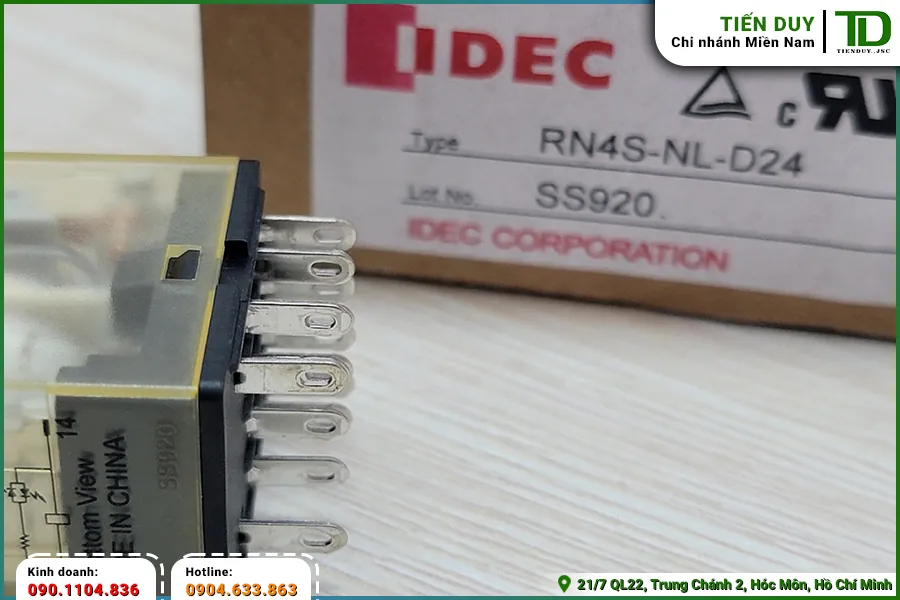

4.1. Dòng 14 chân dẹp nhỏ RN4S

Dòng RN4S là giải pháp tuyệt vời cho các không gian tủ điện chật hẹp nhưng lại yêu cầu số lượng ngõ ra điều khiển lớn. Thiết bị này có thiết kế dạng dẹp cực kỳ mỏng, giúp tiết kiệm tối đa diện tích lắp đặt trên thanh ray nhôm. Mặc dù nhỏ gọn, relay IDEC 14 chân dòng RN4S vẫn cung cấp đủ 4 cặp tiếp điểm với khả năng chịu tải lên đến 3A cho mỗi ngõ ra. Dưới đây là bảng mã hàng chi tiết của dòng sản phẩm này để kỹ sư tiện tra cứu khi thiết kế sơ đồ nguyên lý.

Bảng 2: Mã hàng dòng 14 chân dẹp nhỏ RN4S

4.2. Dòng 14 chân công suất lớn RU4S và RH4B

Khi mạch điện yêu cầu khả năng đóng cắt các phụ tải có dòng điện lớn hơn, dòng RU4S và RH4B sẽ là sự lựa chọn bắt buộc. Các thiết bị này sở hữu cấu trúc cơ khí to bản, tiếp điểm dày dặn giúp dập tắt hồ quang điện hiệu quả khi đóng cắt liên tục. Dòng RU4S có thể chịu tải 6A, trong khi dòng RH4B được thiết kế đặc biệt để chịu tải lên tới 10A cho cả 4 cặp tiếp điểm. Việc hiểu rõ thông số kỹ thuật sẽ giúp bạn chọn đúng mã hàng cho từng ứng dụng cụ thể.

Các mã hàng công suất lớn này thường được ứng dụng trong các mạch khởi động động cơ hoặc điều khiển hệ thống chiếu sáng nhà xưởng. Dưới đây là danh sách các mã rơ le công suất lớn thường xuyên xuất hiện trong các dự án công nghiệp tại TP.HCM:

• Dòng RU4S chuyên dụng cho các mạch điều khiển van điện từ.
• Dòng RH4B phù hợp để đóng cắt các cụm đèn chiếu sáng công suất lớn.
• Dòng MY4N là lựa chọn phổ thông cho các tủ điện phân phối tiêu chuẩn.

Bảng 3: Mã hàng dòng 14 chân công suất lớn RU4S và RH4B

5. Hướng dẫn đấu nối và đọc sơ đồ chân thiết bị

Việc thao tác đấu nối chính xác là yếu tố quyết định đến sự an toàn và ổn định của toàn bộ hệ thống. Hãy cùng tìm hiểu các nguyên tắc kỹ thuật khi làm việc với khí cụ điện này.

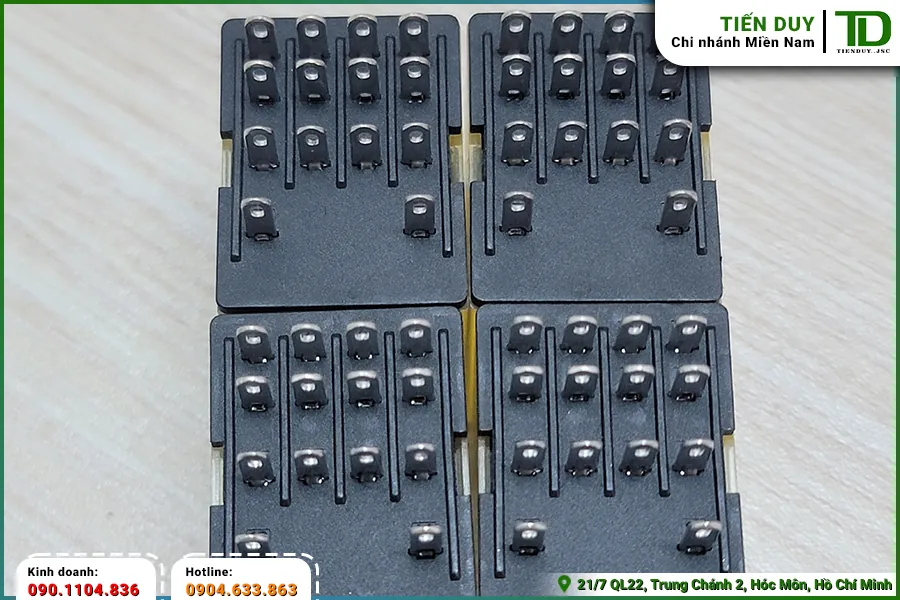

5.1. Cách xác định chân cuộn hút và chân tiếp điểm

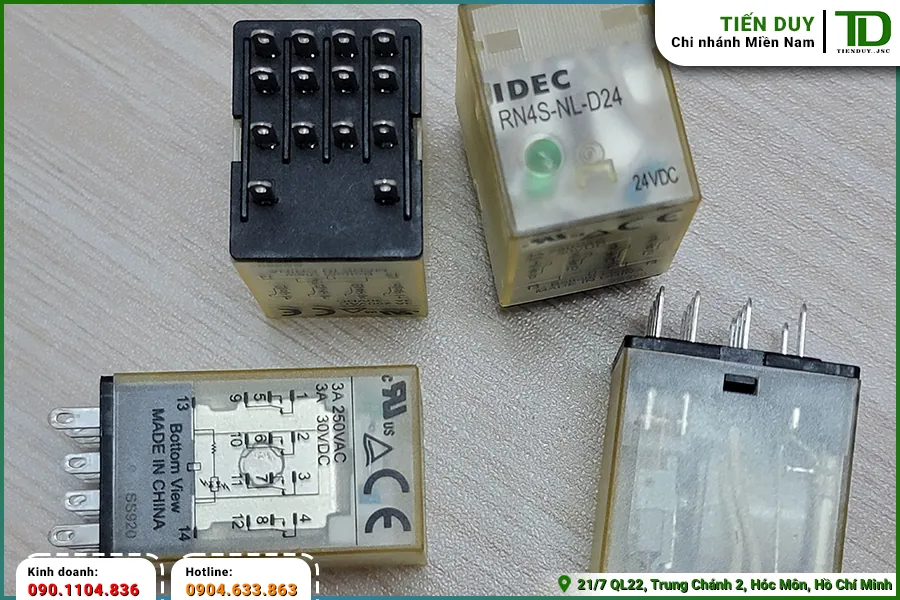

Trên lớp vỏ nhựa trong suốt của mỗi thiết bị đều được nhà sản xuất in chìm một sơ đồ chân cực kỳ chi tiết và dễ hiểu. Việc đọc hiểu thông số trên sơ đồ này giúp thợ điện tránh được những sai sót tai hại thông qua các bước:

• Xác định chính xác hai chân cấp nguồn 13 và 14 cho cuộn hút.
• Phân nhóm 4 cặp tiếp điểm độc lập dựa trên chân chung COM.
• Dùng đồng hồ vạn năng đo thông mạch để kiểm tra trạng thái NC và NO.

Khi tiến hành đấu nối, kỹ sư cần sử dụng đồng hồ vạn năng ở thang đo điện trở để xác định lại các cặp tiếp điểm một lần nữa. Chân COM và chân NC sẽ luôn thông mạch với nhau khi cuộn hút chưa được cấp điện. Ngược lại, chân COM và chân NO sẽ ở trạng thái hở mạch và chỉ đóng lại khi có lực hút từ trường tác động. Kỹ năng kiểm tra nguội này là bước bắt buộc để đảm bảo việc đấu nối trên bản vẽ khớp hoàn toàn với thực tế thi công.

5.2. Lựa chọn đế cắm đồng bộ để đảm bảo an toàn

Một thiết bị đóng cắt chỉ thực sự phát huy hết công năng khi được kết nối với một đế cắm chất lượng và đồng bộ. Đế cắm 14 chân có cấu trúc phức tạp hơn rất nhiều so với loại 8 chân do mật độ chân kim loại dày đặc hơn. Kỹ sư phải chọn các loại đế cắm chính hãng có cơ cấu kẹp dây chắc chắn để tránh hiện tượng lỏng lẻo gây mô-ve đánh lửa. Sự kết hợp hoàn hảo giữa relay IDEC 14 chân và đế cắm chuẩn sẽ tạo ra một khối thống nhất, chịu được độ rung lắc mạnh của máy móc.

Trên thị trường hiện nay có hai loại đế cắm phổ biến là loại bắt vít truyền thống và loại kẹp lò xo hiện đại. Loại bắt vít phù hợp cho các dây dẫn có tiết diện lớn, trong khi loại kẹp lò xo giúp tăng tốc độ thi công và chống tuột dây cực tốt. Tùy thuộc vào không gian máng cáp và thói quen thao tác, kỹ sư có thể linh hoạt lựa chọn phụ kiện cho phù hợp. Việc sử dụng đồng bộ thiết bị điện Tiến Duy cùng rơ le kiếng sẽ giúp hệ thống đạt được độ tin cậy cao nhất trong suốt quá trình vận hành.

5.3. Xử lý sự cố dính tiếp điểm khi vận hành

Trong quá trình hoạt động, nếu dòng điện phụ tải vượt quá giới hạn cho phép, các lá đồng tiếp điểm có thể bị nung chảy và dính chặt vào nhau. Khi sự cố này xảy ra, mạch điện sẽ mất khả năng ngắt kết nối, dẫn đến việc cơ cấu chấp hành hoạt động liên tục không kiểm soát. Để xử lý, nhân viên bảo trì phải lập tức ngắt nguồn điện tổng và rút relay IDEC 14 chân ra khỏi đế cắm để kiểm tra. Sau đó, kỹ sư cần tính toán lại dòng tải thực tế và thay thế bằng một thiết bị mới có công suất lớn hơn để khắc phục triệt để vấn đề.

6. Tổng kết giá trị kỹ thuật của relay IDEC 14 chân

Việc thấu hiểu sâu sắc đặc tính của từng loại khí cụ điện là chìa khóa để xây dựng một hệ thống tự động hóa an toàn và hiệu quả. Qua những phân tích trên, chúng ta đã có câu trả lời rõ ràng cho vấn đề relay IDEC 14 chân khác gì loại 8 chân trong thực tế. Sự vượt trội về số lượng tiếp điểm biến thiết bị này thành một công cụ đắc lực để giải quyết các bài toán logic phức tạp và nhân tín hiệu đa hướng. Mặc dù kích thước có phần nhỉnh hơn, nhưng những giá trị kỹ thuật mà nó mang lại cho mạch liên động là không thể phủ nhận.

Thiết bị đóng cắt đến từ Nhật Bản luôn khẳng định được đẳng cấp của mình thông qua độ bền cơ học và chất lượng vật liệu xuất sắc. Lớp mạ bạc trên các lá tiếp điểm giúp relay IDEC 14 chân duy trì khả năng dẫn điện hoàn hảo, chống lại sự tàn phá của hồ quang điện và môi trường ẩm ướt. Kỹ sư thiết kế hoàn toàn có thể yên tâm khi giao phó nhiệm vụ bảo vệ ngõ ra PLC cho những thiết bị trung gian nhỏ bé nhưng đầy mạnh mẽ này. Sự ổn định của chúng chính là nền tảng vững chắc cho sự vận hành liên tục của toàn bộ dây chuyền sản xuất.

Tóm lại, việc lựa chọn đúng thiết bị đóng cắt đòi hỏi kỹ sư phải phân tích kỹ lưỡng yêu cầu của phụ tải và không gian lắp đặt thực tế. Hãy luôn tuân thủ các nguyên tắc đọc sơ đồ chân, đấu nối an toàn và sử dụng đế cắm đồng bộ để hệ thống đạt hiệu suất cao nhất. Một bản vẽ thiết kế xuất sắc là bản vẽ biết cách khai thác tối đa thông số relay IDEC 14 chân để tạo ra những mạch điều khiển thông minh và tiết kiệm. Hãy không ngừng trau dồi kiến thức kỹ thuật để làm chủ mọi công nghệ tự động hóa hiện đại nhất.
