Relay IDEC 8 chân là thiết bị đóng cắt trung gian gồm 2 cặp tiếp điểm (thường đóng, thường mở) và 1 cuộn hút điện từ. Trong các hệ thống tủ điện công nghiệp tại TP.HCM, kỹ sư thường sử dụng thiết bị này để cách ly tín hiệu bảo vệ ngõ ra PLC, nhân tín hiệu điều khiển hoặc đóng cắt trực tiếp các phụ tải công suất nhỏ như đèn báo, còi hú, van điện từ nhờ độ bền cơ học cao và tiếp điểm mạ bạc chống oxy hóa.



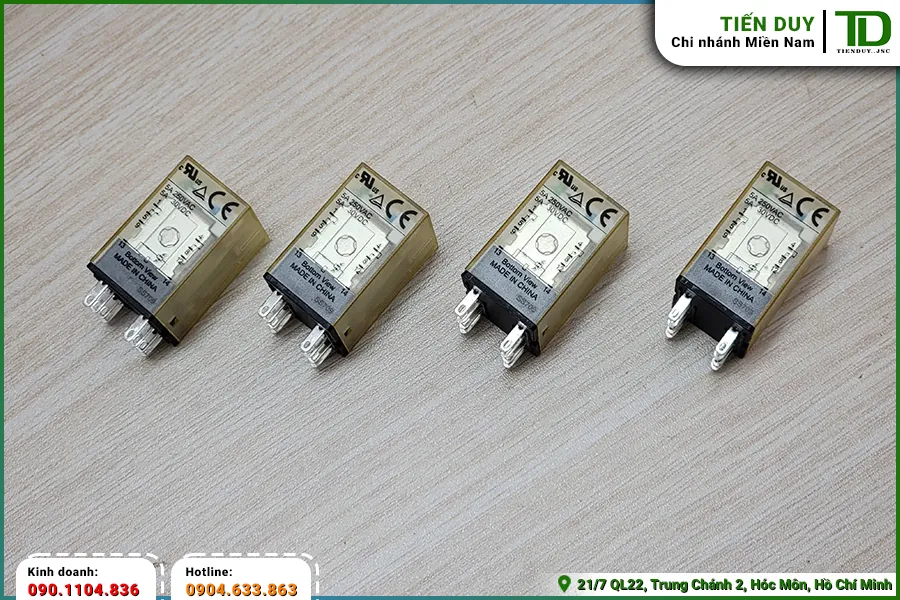

1. Giới thiệu tổng quan về relay IDEC 8 chân

Để hiểu rõ bản chất của hệ thống điều khiển, chúng ta cần nắm vững các khái niệm cơ bản về thiết bị đóng cắt trung gian. Dưới đây là những thông tin nền tảng giúp kỹ sư giải đáp thắc mắc về khí cụ điện quan trọng này.

1.1. Khái niệm cơ bản về rơ le kiếng trung gian

Trong lĩnh vực tự động hóa, rơ le kiếng là một khí cụ điện dùng để đóng ngắt các tiếp điểm cơ khí thông qua lực hút từ trường. Thiết bị này hoạt động như một cầu nối trung gian, nhận tín hiệu điều khiển công suất nhỏ để kích hoạt các phụ tải có công suất lớn hơn. Khi nhắc đến thiết bị này, giới chuyên môn thường nghĩ ngay đến các sản phẩm mang thương hiệu Nhật Bản nhờ độ tin cậy cực kỳ cao. Việc hiểu rõ cấu tạo và nguyên lý sẽ giúp kỹ sư ứng dụng relay IDEC 8 chân một cách hiệu quả nhất trong các bản vẽ thiết kế.

>>> Xem thêm: IDEC là gì? Tại sao thương hiệu Nhật này được dùng phổ biến cho tủ điện



1.2. Vị trí và vai trò trong hệ thống điều khiển tự động

Trong một tủ điện công nghiệp tiêu chuẩn, relay IDEC 8 chân thường được bố trí ở khu vực trung gian giữa bộ điều khiển trung tâm và các cơ cấu chấp hành. Chúng đóng vai trò như một lớp áo giáp bảo vệ an toàn cho các ngõ ra mỏng manh của PLC khỏi những xung điện áp đột biến từ phụ tải. Nếu không có lớp bảo vệ này, bất kỳ sự cố ngắn mạch nào từ van điện từ hay động cơ cũng có thể làm cháy bo mạch điều khiển đắt tiền. Do đó, sự hiện diện của thiết bị đóng cắt trung gian là yêu cầu bắt buộc trong các tiêu chuẩn thiết kế điện hiện đại.

Bên cạnh chức năng bảo vệ, thiết bị này còn đảm nhận nhiệm vụ khuếch đại và nhân bản tín hiệu điều khiển đi nhiều hướng khác nhau. Một tín hiệu duy nhất từ PLC có thể kích hoạt đồng thời nhiều cặp tiếp điểm để điều khiển đèn báo, còi hú và contactor cùng lúc. Sự linh hoạt này giúp đơn giản hóa sơ đồ đi dây và giảm tải cho bộ vi xử lý trung tâm. Kỹ sư thường ưu tiên sử dụng thiết bị chuẩn hãng để đảm bảo các tín hiệu logic được truyền tải một cách chính xác và đồng bộ nhất.



2. Cấu tạo chi tiết và nguyên lý hoạt động của thiết bị

Sự bền bỉ của một khí cụ điện phụ thuộc hoàn toàn vào chất lượng vật liệu và thiết kế cơ khí bên trong. Chúng ta sẽ cùng mổ xẻ các thành phần cốt lõi tạo nên sức mạnh của thiết bị này.

2.1. Phân tích sơ đồ chân và các cặp tiếp điểm

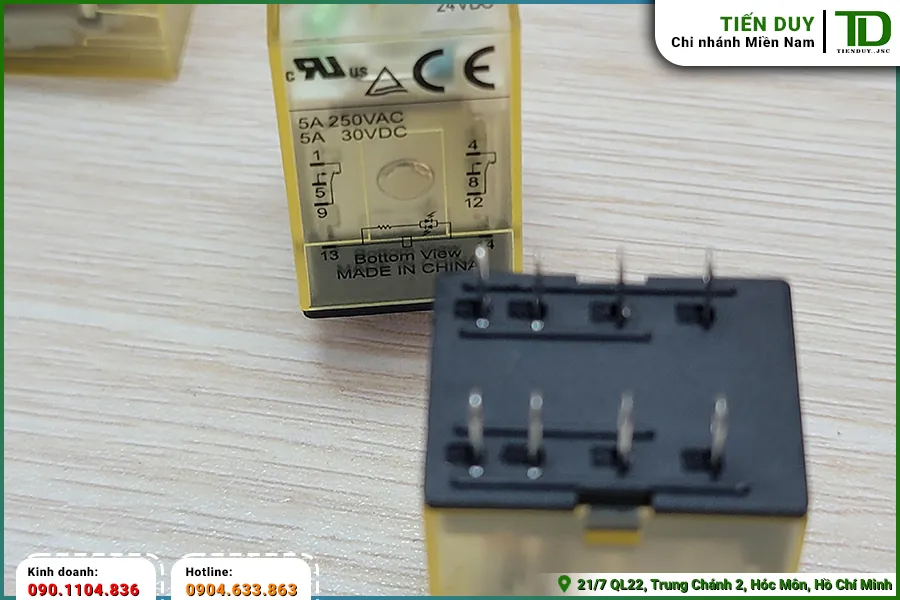

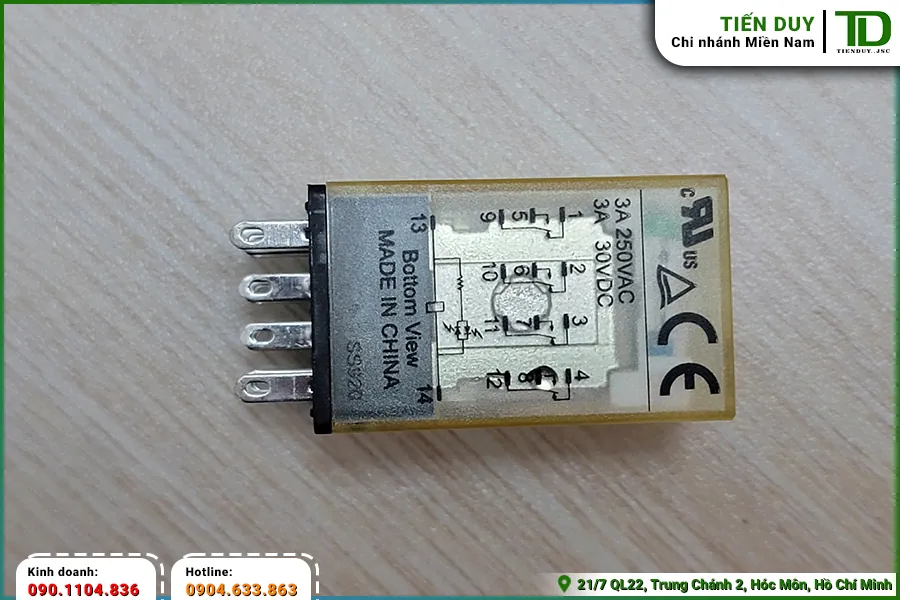

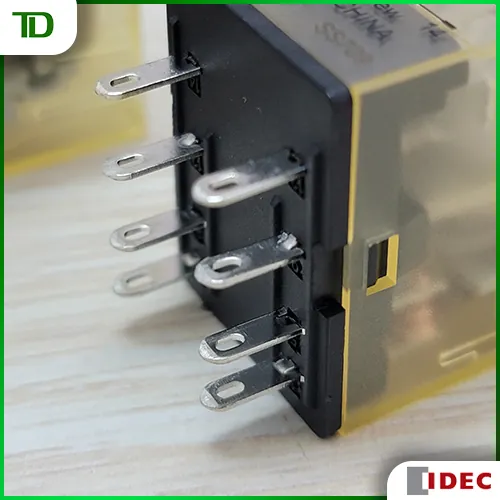

Một thiết bị tiêu chuẩn được thiết kế với cấu trúc bao gồm hai chân cấp nguồn cho cuộn hút và sáu chân dành cho các tiếp điểm. Sáu chân này được chia thành hai bộ tiếp điểm độc lập, mỗi bộ gồm một chân chung, một chân thường đóng và một chân thường mở. Khi chưa có điện áp cấp vào, chân chung sẽ luôn kết nối với chân thường đóng nhờ lực kéo của lò xo cơ khí. Việc nắm rõ sơ đồ chân này là kỹ năng cơ bản để kỹ sư có thể đấu nối chính xác relay IDEC 8 chân trên thực tế.

Cấu trúc hai cặp tiếp điểm độc lập mang lại sự linh hoạt rất lớn cho người thiết kế mạch logic. Bạn có thể sử dụng một cặp để đóng cắt phụ tải chính, trong khi cặp còn lại dùng để phản hồi tín hiệu trạng thái về cho PLC giám sát. Khoảng cách vật lý giữa các lá đồng tiếp điểm được nhà sản xuất tính toán kỹ lưỡng để dập tắt hồ quang điện sinh ra khi đóng cắt. Thiết kế tối ưu này giúp thiết bị hoạt động ổn định ngay cả khi phải chịu tần suất thao tác liên tục trong các dây chuyền sản xuất.



2.2. Cơ chế sinh từ trường của cuộn hút điện từ

Trái tim của thiết bị chính là cuộn dây điện từ được quấn quanh một lõi thép kỹ thuật hình trụ. Khi có dòng điện chạy qua, cuộn dây sẽ sinh ra một từ trường mạnh, biến lõi thép thành một nam châm điện hút phần lõi thép động về phía mình. Chuyển động cơ học này sẽ kéo theo các lá đồng tiếp điểm thay đổi trạng thái từ thường đóng sang thường mở và ngược lại. Khi ngắt nguồn, từ trường biến mất và lò xo phản hồi sẽ kéo các tiếp điểm của rơ le IDEC 8 chân trở về vị trí ban đầu.



2.3. Đặc tính vật liệu mạ bạc chống oxy hóa của Nhật Bản

Điểm khác biệt lớn nhất làm nên tên tuổi của thương hiệu Nhật Bản chính là công nghệ xử lý bề mặt tiếp điểm. Các lá đồng được mạ một lớp hợp kim bạc cao cấp, giúp thiết bị duy trì hiệu suất vận hành đỉnh cao trong môi trường ẩm ướt. Nhờ lớp mạ đặc biệt này, khí cụ điện có thể chịu được hàng triệu chu kỳ đóng cắt mà không bị dính tiếp điểm hay chập chờn tín hiệu. Những ưu điểm vượt trội của công nghệ mạ bạc bao gồm:

• Giảm thiểu tối đa điện trở tiếp xúc giữa hai bề mặt kim loại.
• Ngăn chặn sự hình thành của lớp màng oxit cách điện.
• Tăng cường khả năng tản nhiệt khi có dòng điện lớn chạy qua.



3. Những trường hợp bắt buộc phải dùng relay IDEC 8 chân

Việc ứng dụng đúng thiết bị vào đúng vị trí sẽ giúp hệ thống phát huy tối đa hiệu suất và tuổi thọ. Dưới đây là các kịch bản thực tế mà kỹ sư bắt buộc phải sử dụng khí cụ điện này.

3.1. Ứng dụng cách ly tín hiệu bảo vệ ngõ ra PLC

Các bộ điều khiển PLC hiện đại thường sử dụng ngõ ra dạng transistor để đạt được tốc độ đóng cắt nhanh, nhưng nhược điểm là khả năng chịu tải rất thấp. Nếu đấu nối trực tiếp ngõ ra này với các cuộn hút contactor lớn, dòng điện cảm kháng sinh ra khi ngắt mạch sẽ đánh thủng transistor ngay lập tức. Để giải quyết bài toán này, kỹ sư phải dùng một thiết bị trung gian để nhận tín hiệu từ PLC và dùng tiếp điểm cơ khí của nó để đóng cắt contactor. Việc sử dụng relay IDEC 8 chân làm lớp đệm cách ly là giải pháp an toàn tuyệt đối cho các bo mạch đắt tiền.

Trong trường hợp xảy ra sự cố ngắn mạch ở phía phụ tải, lớp đệm trung gian này sẽ là bộ phận chịu trận đầu tiên. Chi phí để thay thế một chiếc rơ le kiếng rẻ hơn gấp hàng trăm lần so với việc phải mua mới một module ngõ ra PLC. Hơn nữa, việc thay thế thiết bị trung gian dạng cắm rút diễn ra cực kỳ nhanh chóng, không làm gián đoạn quá trình sản xuất của nhà máy. Đây là nguyên tắc thiết kế phòng ngừa rủi ro cơ bản mà mọi kỹ sư tự động hóa đều phải nằm lòng.



3.2. Đóng cắt trung gian cho các phụ tải công suất nhỏ

Không phải lúc nào chúng ta cũng cần đến những chiếc contactor cồng kềnh để đóng cắt dòng điện. Đối với các phụ tải có công suất dưới 10A như quạt thông gió nhỏ, van điện từ khí nén hay điện trở sấy, việc dùng rơ le kiếng là một lựa chọn kinh tế và gọn gàng hơn rất nhiều. Tiếp điểm của thiết bị hoàn toàn đủ khả năng chịu tải trực tiếp cho các cơ cấu chấp hành này hoạt động liên tục. Để nhận báo giá sỉ và kiểm tra tồn kho các mã hàng này, quý khách vui lòng liên hệ hotline 0901.104.836 (Ms Hiền) để được hỗ trợ nhanh chóng.

Việc sử dụng thiết bị đóng cắt nhỏ gọn giúp tiết kiệm đáng kể không gian lắp đặt trên thanh ray nhôm bên trong máng cáp. Kỹ sư có thể bố trí hàng chục thiết bị nằm sát nhau mà không lo ngại về vấn đề tản nhiệt hay nhiễu điện từ. Hơn nữa, âm thanh đóng cắt của chúng cũng êm ái hơn rất nhiều so với tiếng va đập chát chúa của contactor từ. Sự tinh tế trong việc lựa chọn relay IDEC 8 chân giúp nâng cao tính thẩm mỹ và độ chuyên nghiệp cho toàn bộ tủ điện.



3.3. Nhân tín hiệu điều khiển trong mạch logic phức tạp

Trong các hệ thống điều khiển liên động, một sự kiện xảy ra có thể cần phải kích hoạt đồng thời nhiều cơ cấu khác nhau. Ví dụ, khi nhấn nút khởi động bơm, hệ thống cần vừa đóng contactor bơm, vừa mở van nước, vừa bật đèn báo trạng thái đang chạy. Với cấu trúc hai cặp tiếp điểm độc lập, một thiết bị duy nhất có thể phân chia tín hiệu điều khiển đi hai hướng hoàn toàn tách biệt. Kỹ năng nhân tín hiệu này giúp kỹ sư giải quyết gọn gàng các bài toán logic phức tạp mà không cần dùng đến vi điều khiển.



3.4. Tích hợp vào hệ thống cảnh báo và hiển thị trạng thái

Hệ thống cảnh báo lỗi là một phần không thể thiếu để đảm bảo an toàn cho con người và máy móc trong nhà xưởng. Khi rơ le nhiệt phát hiện động cơ bị quá tải, nó sẽ xuất ra một tín hiệu cảnh báo duy nhất. Tín hiệu này sẽ kích hoạt cuộn hút của thiết bị trung gian, từ đó đóng các tiếp điểm để bật còi hú chớp nháy và gửi cảnh báo về phòng điều khiển trung tâm. Sự nhạy bén và độ tin cậy của relay IDEC 8 chân giúp các tín hiệu báo động luôn được phát đi kịp thời ngay khi có sự cố chớm nở.



4. Các mã relay IDEC 8 chân thông dụng cho tủ điện

Để thuận tiện cho việc lên danh mục vật tư, kỹ sư cần nắm rõ các mã hàng phổ biến đang được lưu hành trên thị trường. Dưới đây là bảng phân loại chi tiết theo từng dòng tải cụ thể.

4.1. Dòng relay 8 chân dẹp nhỏ RJ2S và RN2S

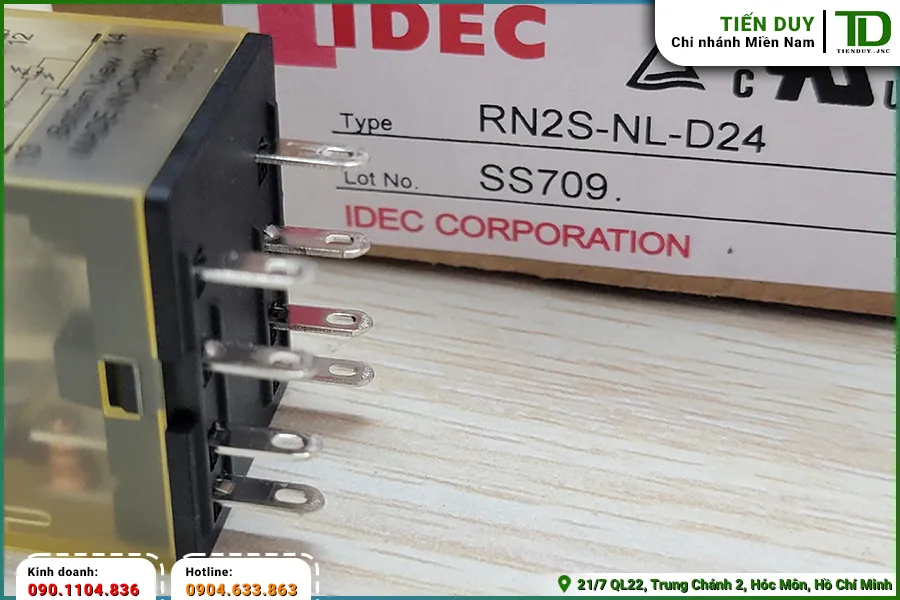

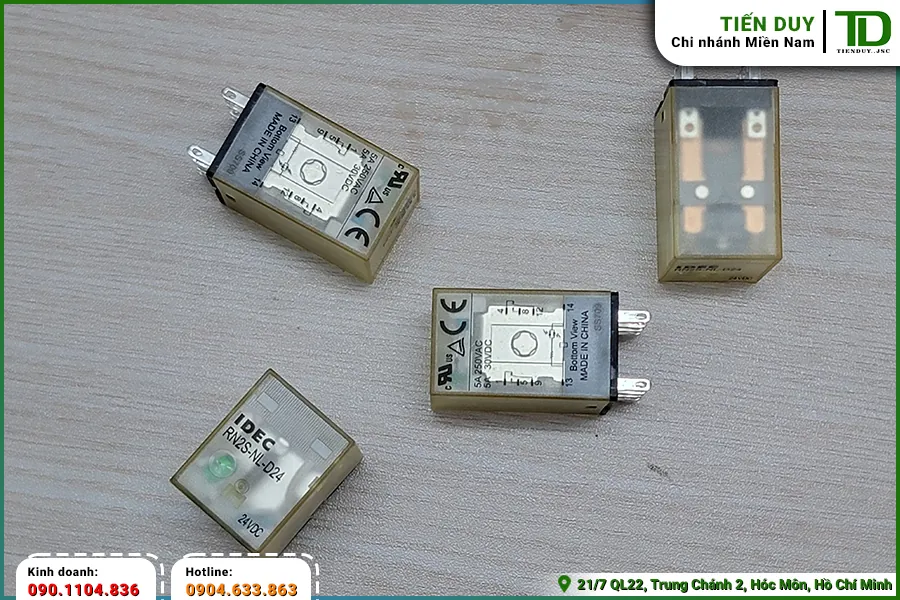

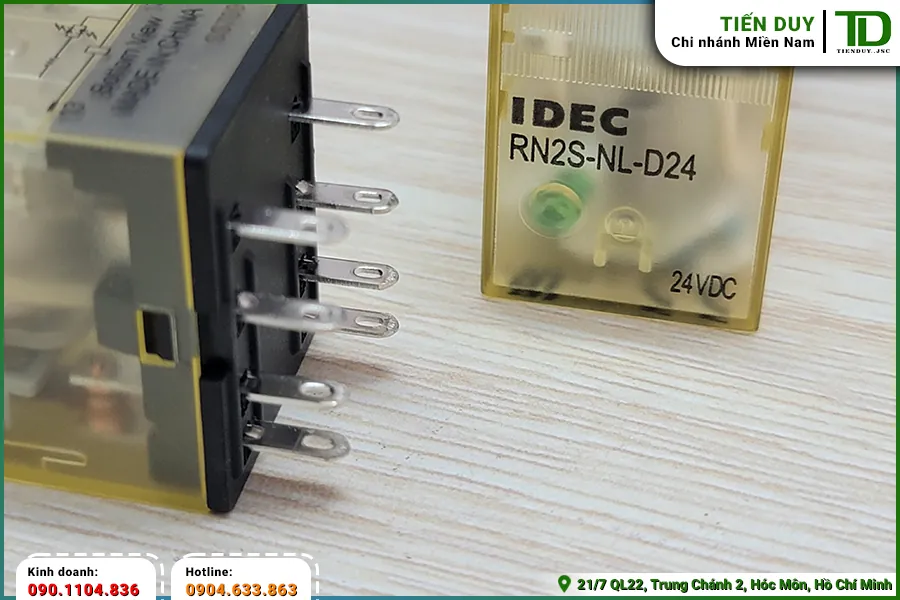

Dòng RJ2S và RN2S là những thiết bị được thiết kế tối ưu cho các không gian lắp ráp chật hẹp với bề rộng chỉ khoảng 13mm. Mặc dù có ngoại hình nhỏ bé, chúng vẫn cung cấp đầy đủ hai cặp tiếp điểm với khả năng chịu tải từ 5A đến 8A tùy mã hàng. Các sản phẩm này thường được tích hợp sẵn đèn LED báo trạng thái, giúp nhân viên bảo trì dễ dàng quan sát bằng mắt thường. Bạn có thể tra cứu nhanh các thông số của dòng relay IDEC 8 chân dẹp thông qua bảng dữ liệu bên dưới.

Bảng 1: Mã hàng dòng relay 8 chân dẹp nhỏ RJ2S và RN2S



4.2. Dòng relay 8 chân công suất lớn RU2S, RH2B và MY

Khi hệ thống đòi hỏi khả năng đóng cắt các phụ tải lớn hơn, dòng RU2S, RH2B và MY sẽ là sự lựa chọn hoàn hảo. Các thiết bị này sở hữu bộ tiếp điểm to bản, chịu được dòng điện lên tới 10A và có khả năng dập hồ quang cực tốt. Lớp vỏ nhựa bảo vệ cũng được gia cố dày dặn hơn để chống lại các tác động cơ học từ môi trường bên ngoài. Việc thống kê khối lượng cho nhóm thiết bị này cần phải tính toán kỹ lưỡng để đảm bảo không vượt quá ngân sách dự toán.

Để thiết bị hoạt động đồng bộ, kỹ sư bắt buộc phải chọn đúng loại đế cắm tương thích với từng mã hàng cụ thể. Việc sử dụng các loại Phụ kiện IDEC chính hãng sẽ giúp chân cắm tiếp xúc chặt chẽ, không bị lỏng lẻo do rung động của máy móc. Dưới đây là danh sách các mã hàng relay IDEC 8 chân công suất lớn thường xuyên xuất hiện trong các bản vẽ thiết kế tủ điện công nghiệp cùng các phụ kiện đi kèm:

• Đế cắm loại bắt vít truyền thống cho không gian rộng.
• Đế cắm loại kẹp lò xo giúp thao tác đấu nối nhanh chóng.
• Thanh cài kim loại giữ chặt phần thân thiết bị vào đế.

Bảng 2: Mã hàng dòng relay 8 chân công suất lớn RU2S, RH2B và MY



5. Các lỗi thường gặp và cách khắc phục khi vận hành

Dù là thiết bị cao cấp đến đâu, quá trình vận hành thực tế vẫn có thể phát sinh những sự cố ngoài ý muốn. Việc nắm bắt các lỗi cơ bản sẽ giúp kỹ sư xử lý tình huống nhanh chóng.

5.1. Hiện tượng dính tiếp điểm do quá tải dòng điện

Lỗi nghiêm trọng nhất thường gặp là hiện tượng hai lá đồng tiếp điểm bị nung chảy và dính chặt vào nhau không thể tách rời. Nguyên nhân chủ yếu là do kỹ sư đã chọn thiết bị có dòng định mức nhỏ hơn dòng khởi động thực tế của phụ tải cảm kháng. Khi tiếp điểm đóng lại, dòng điện tăng vọt tạo ra hồ quang nhiệt độ cao làm chảy lớp mạ bạc bề mặt. Để khắc phục, bạn bắt buộc phải thay thế bằng một relay IDEC 8 chân mới có khả năng chịu tải lớn hơn.

Ngoài ra, hiện tượng ngắn mạch trực tiếp trên đường dây cũng có thể gây ra hậu quả tương tự chỉ trong tích tắc. Trước khi tiến hành thay thế thiết bị mới, nhân viên bảo trì phải dùng đồng hồ vạn năng đo kiểm tra kỹ lưỡng đường dây dẫn ra phụ tải. Nếu không loại trừ triệt để nguyên nhân gây chập mạch, thiết bị mới lắp vào cũng sẽ tiếp tục bị hỏng ngay lập tức. Việc tuân thủ quy trình kiểm tra an toàn là nguyên tắc tối thượng trong công tác bảo trì điện.



5.2. Cuộn hút không nhảy do sai lệch điện áp cấp

Đôi khi thiết bị hoàn toàn bình thường nhưng cuộn hút lại không sinh ra từ trường để kéo tiếp điểm chuyển trạng thái. Nguyên nhân thường xuất phát từ việc nguồn điện cấp vào bị sụt áp quá mức cho phép hoặc kỹ sư đã cấp nhầm điện áp vào cuộn hút. Trong một số trường hợp, cuộn dây bên trong có thể bị đứt ngầm do phải hoạt động liên tục trong môi trường nhiệt độ quá cao. Kỹ sư cần dùng đồng hồ đo điện áp tại hai chân cấp nguồn để xác định chính xác tình trạng của relay IDEC 8 chân thông qua các bước:

• Kiểm tra điện áp tại nguồn cấp tổng của tủ điện.
• Đo điện áp trực tiếp tại hai chân cuộn hút của thiết bị.
• Rà soát lại các mối nối dây dẫn xem có bị lỏng lẻo hay đứt ngầm không.



5.3. Khắc phục tình trạng chập chờn bằng cách vệ sinh chân cắm

Môi trường nhà máy tại các khu công nghiệp thuộc TP.HCM thường có độ ẩm cao và nhiều bụi bẩn lơ lửng. Sau một thời gian dài sử dụng, các chân cắm bằng đồng có thể bị xỉn màu, tạo ra lớp màng cách điện gây chập chờn tín hiệu. Lúc này, bạn chỉ cần rút thiết bị ra, dùng dung dịch vệ sinh tiếp điểm chuyên dụng xịt sạch các chân cắm và lỗ cắm trên đế. Thao tác bảo dưỡng đơn giản này sẽ giúp khôi phục lại độ nhạy bén của hệ thống mà không tốn kém chi phí mua mới vật tư.

6. Tổng kết giá trị kỹ thuật của relay IDEC 8 chân trong tủ điện

Tóm lại, việc am hiểu tường tận về các khí cụ điện trung gian là nền tảng vững chắc để xây dựng một hệ thống tự động hóa hoàn hảo. Thiết bị đóng cắt đến từ Nhật Bản đã chứng minh được giá trị đích thực của mình thông qua sự bền bỉ và độ chính xác tuyệt đối trong từng nhịp đóng cắt. Chúng đóng vai trò như những người lính gác cần mẫn, bảo vệ an toàn cho bộ não PLC và điều phối nhịp nhàng các tín hiệu logic phức tạp. Sự hiện diện của thiết bị này mang lại sự an tâm tuyệt đối cho cả người thiết kế lẫn đơn vị vận hành nhà máy.

Để phát huy tối đa công năng của thiết bị, kỹ sư cần tuân thủ nghiêm ngặt các nguyên tắc tính toán dòng tải và lựa chọn điện áp phù hợp. Việc sử dụng đúng mã hàng không chỉ giúp kéo dài tuổi thọ hệ thống mà còn tối ưu hóa chi phí khi lên dự toán công trình. Đồng thời, công tác bảo trì định kỳ và vệ sinh tiếp điểm cũng cần được quan tâm đúng mức để ngăn ngừa các sự cố chập chờn tín hiệu. Một hệ thống điện chỉ thực sự xuất sắc khi nó được chăm sóc bởi những kỹ sư am hiểu sâu sắc về relay IDEC 8 chân.

Cuối cùng, việc lựa chọn nguồn cung cấp vật tư chuẩn hãng là yếu tố quyết định đến sự thành bại của toàn bộ dự án. Các nhà thầu cơ điện cần thiết lập mối quan hệ đối tác với những tổng kho phân phối uy tín để đảm bảo nguồn hàng luôn sẵn sàng và minh bạch về hồ sơ chứng từ. Sự kết hợp hoàn hảo giữa kiến thức kỹ thuật chuyên sâu và chiến lược quản trị chuỗi cung ứng thông minh sẽ giúp doanh nghiệp nâng cao năng lực cạnh tranh. Hãy luôn cập nhật các công nghệ đóng cắt mới nhất để mang lại những giải pháp tối ưu cho khách hàng.
