Tại khu vực siêu đô thị TP.HCM mở rộng, nơi tập trung hàng ngàn nhà máy cơ khí và dây chuyền tự động hóa, yêu cầu về mức độ an toàn của hệ thống điện luôn được đặt lên hàng đầu. Trong đó, việc lựa chọn và thi công phụ kiện tủ điện công nghiệp đúng quy chuẩn đóng vai trò quyết định đến tuổi thọ của toàn bộ hệ thống. Khác với việc chỉ đơn thuần nhận biết tên gọi hay chức năng của các linh kiện, các kỹ sư cơ điện còn phải nắm vững tiêu chuẩn về vật liệu chống cháy, khoảng cách bố trí thiết bị và quy tắc đi dây chống nhiễu. Sự am hiểu tường tận này giúp ngăn chặn triệt để các rủi ro vận hành ngay từ trên bản vẽ thiết kế.

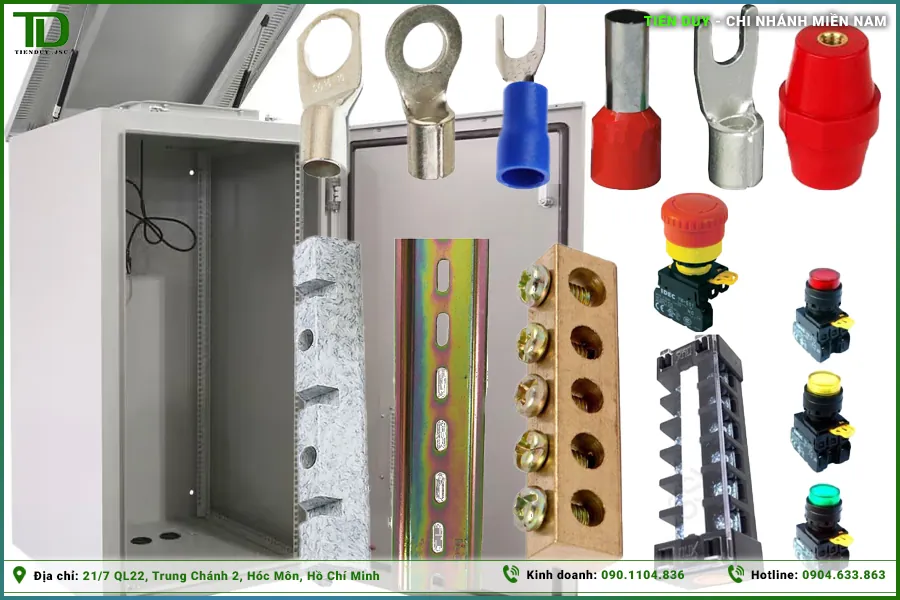

1. Mối liên hệ giữa việc phân loại và áp dụng quy chuẩn cho phụ kiện tủ điện công nghiệp

Một hệ thống điều khiển hoàn chỉnh được cấu thành từ hàng trăm vật tư lớn nhỏ khác nhau, đan xen tạo thành một mạng lưới logic chặt chẽ. Nếu bạn chưa nắm rõ danh mục cũng như cách phân loại từng nhóm thiết bị, hãy dành chút thời gian tham khảo bài viết phụ kiện tủ điện là gì trước khi đi sâu vào tiêu chuẩn lắp đặt nhé!

1.1. Tầm quan trọng của tính đồng bộ thiết bị trong tự động hóa

Tính đồng bộ là yếu tố tiên quyết khi triển khai mua sắm phụ kiện tủ điện công nghiệp cho các dự án tự động hóa quy mô lớn. Khi toàn bộ linh kiện được lựa chọn từ những thương hiệu có chung bộ tiêu chuẩn kích thước, quá trình lắp ráp cơ khí sẽ diễn ra vô cùng nhanh chóng và vừa vặn. Chẳng hạn, bước răng của thanh lược đồng phải khớp chính xác với khoảng cách module của các aptomat tép gắn trên thanh ray nhôm định hình. Sự thiếu đồng bộ sẽ buộc người thợ phải độ chế, cắt gọt linh kiện sai tiêu chuẩn, từ đó làm giảm đi khả năng chịu lực.

Bên cạnh đó, việc sử dụng đồng bộ vật tư còn mang lại lợi thế khổng lồ trong khâu bảo trì và thay thế định kỳ sau này. Kỹ thuật viên sẽ không phải chật vật tìm kiếm các món phụ kiện tủ điện công nghiệp có kích thước dị biệt để thay thế cho một vị trí hỏng hóc. Toàn bộ thông số kỹ thuật đã được chuẩn hóa giúp quá trình mua sắm vật tư dự phòng trở nên đơn giản và tiết kiệm chi phí hơn rất nhiều. Đây là lý do các nhà thầu cơ điện chuyên nghiệp luôn ưu tiên sử dụng thiết bị trọn bộ từ các nhà cung cấp uy tín.



1.2. Vai trò bảo vệ mạch điện động lực và mạch điều khiển

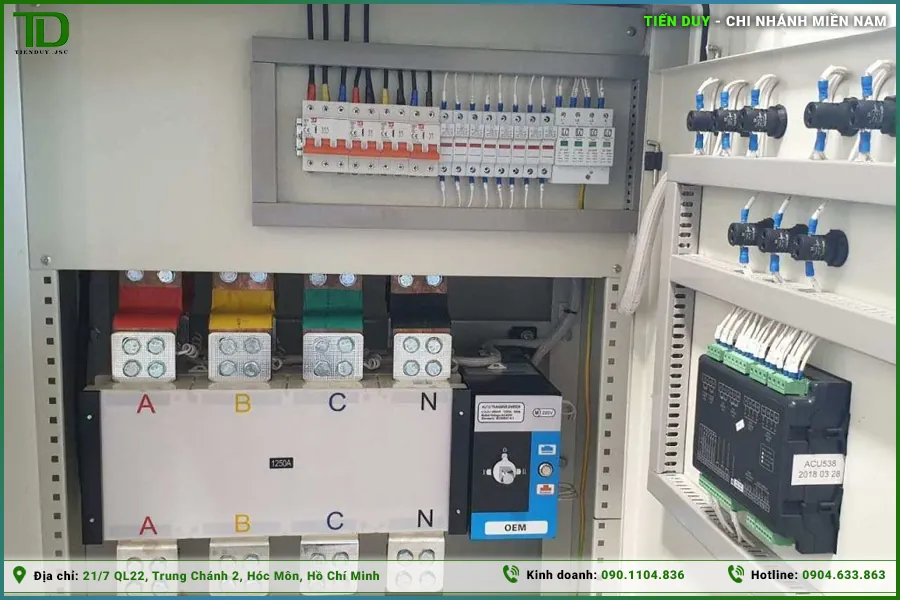

Các linh kiện phụ trợ đóng vai trò như một hệ thống mạch máu và dây thần kinh xuyên suốt không gian vỏ tủ tôn. Chẳng hạn, thanh lược đồng và hệ thống cầu đấu khối chịu trách nhiệm phân phối nguồn điện động lực cực lớn đến từng thiết bị đóng cắt nhánh một cách an toàn. Trong khi đó, các dòng phụ kiện tủ điện công nghiệp như ống gen co nhiệt hay gối đỡ sứ lại tạo ra những vách ngăn cách ly điện học vững chắc. Nếu thiếu đi lớp bảo vệ nền tảng này, các pha điện rất dễ xảy ra hiện tượng phóng hồ quang chéo gây nổ tung hệ thống tủ phân phối. Việc áp dụng đúng quy chuẩn cho từng món vật tư sẽ giúp duy trì mạng lưới điện vận hành ổn định qua nhiều thập kỷ.

2. Tiêu chuẩn an toàn điện và vật liệu chế tạo cơ bản

Yếu tố đầu tiên và cũng là quan trọng nhất khi đánh giá chất lượng của phụ kiện tủ điện công nghiệp chính là thành phần vật liệu chế tạo nền tảng. Đối với các nhóm vật tư bằng nhựa như máng đi dây, mặt nạ quạt hay đế cầu đấu, tiêu chuẩn chống cháy UL94 V-0 là thước đo an toàn bắt buộc tại mọi nhà xưởng. Vật liệu nhựa đạt chuẩn này có khả năng tự dập tắt ngọn lửa trong vòng 10 giây nếu có sự cố chập điện xảy ra, ngăn chặn tuyệt đối tình trạng cháy lan. Các hãng sản xuất uy tín luôn áp dụng nghiêm ngặt tiêu chuẩn này vào dây chuyền đúc ép nhựa, mang lại sự an tâm tuyệt đối cho các nhà thầu cơ điện. Sự tuân thủ này đặc biệt quan trọng tại các khu công nghiệp có mật độ máy móc dày đặc.

Đối với các phụ kiện tủ điện công nghiệp mang tính chất dẫn điện như tiếp điểm nút nhấn, chân relay hay lõi cầu đấu, chất lượng kim loại là yếu tố quyết định độ bền. Vật liệu đồng đỏ nguyên chất thường được ưu tiên sử dụng để đảm bảo hệ số dẫn điện cao nhất và giảm thiểu phát sinh nhiệt lượng hao phí. Tại các môi trường có độ ẩm và nồng độ hóa chất cao, các lá đồng này bắt buộc phải được mạ thêm một lớp hợp kim niken hoặc mạ bạc để chống lại quá trình oxy hóa xỉn màu. Sự khắt khe trong việc tinh tuyển vật liệu này giúp các linh kiện luôn duy trì được mức điện trở tiếp xúc thấp nhất. Nhờ đó, hệ thống loại bỏ hoàn toàn hiện tượng suy hao tín hiệu điều khiển trong suốt quá trình vận hành liên tục.

Ngoài khả năng dẫn điện và chống cháy, tiêu chuẩn về độ bền cơ học cũng được các kỹ sư đặc biệt lưu tâm khi lựa chọn phụ kiện tủ điện công nghiệp. Lò xo hồi vị bên trong nút nhấn hay ngàm khóa của thanh ray nhôm phải chịu được hàng vạn chu kỳ thao tác vật lý mà không bị giãn nén mỏi cơ. Nếu chất lượng thép đàn hồi không đạt chuẩn, thiết bị sẽ nhanh chóng bị kẹt cứng hoặc tuột lỏng dưới tác động của lực rung chấn từ máy móc. Việc kiểm định khắt khe các thông số cơ khí này là vách ngăn cuối cùng bảo vệ hệ thống khỏi những hư hỏng vật lý ngoài ý muốn.



3. Quy chuẩn khoảng cách và sơ đồ bố trí không gian tủ

Bố trí thiết bị bên trong không gian hạn hẹp của tủ điện không phải là công việc ngẫu hứng mà phải tuân thủ nghiêm ngặt các nguyên tắc vật lý. Việc thiết kế bản vẽ layout chuẩn xác sẽ tối ưu hóa không gian và kéo dài tuổi thọ cho mọi linh kiện đi kèm.

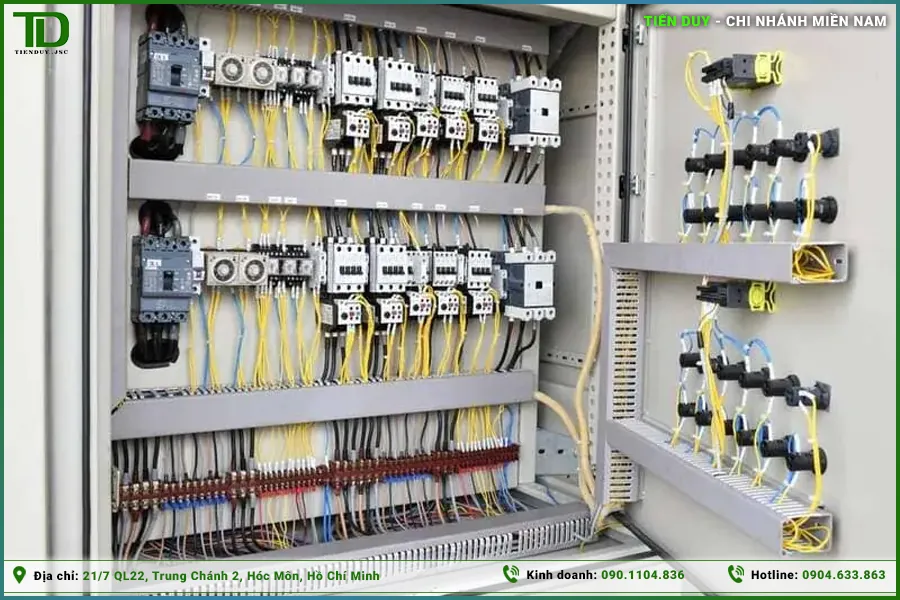

3.1. Tiêu chuẩn phân tách đường đi dây động lực và tín hiệu

Quy tắc bất di bất dịch trong ngành lắp ráp cơ điện là phải tách biệt hoàn toàn khu vực đi dây cáp động lực điện áp cao và khu vực tín hiệu điều khiển điện áp thấp. Các kỹ sư thường bố trí hệ thống aptomat tổng và biến tần ở khu vực phía trên hoặc một góc riêng biệt, tránh xa hệ thống vi xử lý PLC nhạy cảm. Việc trộn lẫn cáp tải nặng 380VAC với cáp tín hiệu cảm biến 24VDC trong cùng một tuyến máng nhựa sẽ gây ra hiện tượng nhiễu điện từ cực kỳ nghiêm trọng. Sự phân tách không gian vật lý này giúp phụ kiện tủ điện công nghiệp tránh được các xung điện áp ngược tàn phá bo mạch. Bố trí khoa học sẽ loại trừ được những lỗi vận hành ảo không đáng có cho toàn bộ dây chuyền.

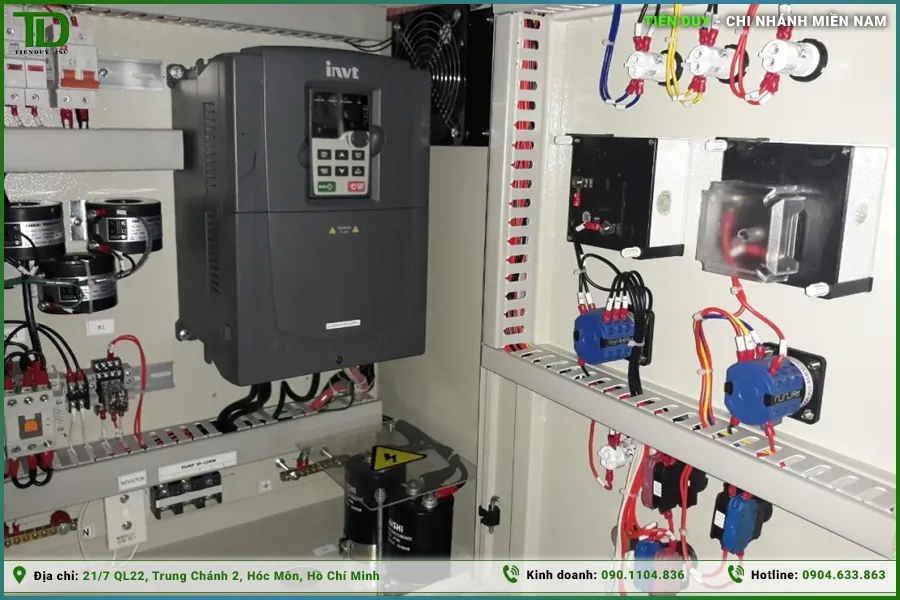

3.2. Khoảng cách tản nhiệt an toàn cho biến tần và contactor

Các thiết bị công suất lớn như biến tần hay bộ nguồn tổ ong liên tục tỏa ra một lượng bức xạ nhiệt khổng lồ trong suốt quá trình ép tải. Do đó, quy chuẩn lắp ráp yêu cầu phải để trống một khoảng cách tản nhiệt tối thiểu từ 50mm đến 100mm ở cả bốn phía xung quanh thiết bị này. Nếu người thợ cố tình nhồi nhét các phụ kiện tủ điện công nghiệp như máng cáp hay cụm relay sát rịt vào khe tản nhiệt của biến tần, luồng khí đối lưu sẽ bị bóp nghẹt hoàn toàn. Hậu quả là nhiệt độ cục bộ tăng vọt, làm biến dạng vỏ nhựa của các vật tư lân cận và khiến hệ thống báo lỗi quá nhiệt.

Để giải quyết triệt để bài toán nhiệt lượng này, việc bổ sung thêm quạt thông gió và lưới lọc bụi là yêu cầu thiết kế mang tính bắt buộc. Kỹ sư cần tính toán lưu lượng gió của quạt sao cho phù hợp với tổng công suất tỏa nhiệt của toàn bộ linh kiện bên trong tủ. Miệng hút gió tươi phải được đặt ở vị trí thấp nhất, trong khi quạt xả gió nóng nằm ở góc chéo cao nhất để tạo ra luồng đối lưu hoàn hảo. Sự phối hợp nhịp nhàng giữa khoảng cách cơ khí và phụ kiện tủ điện công nghiệp tản nhiệt sẽ duy trì môi trường làm việc lý tưởng cho các bo mạch.



3.3. Tỷ lệ lấp đầy máng nhựa đi dây giảm thiểu nhiễu điện từ

Máng nhựa là phụ kiện tủ điện công nghiệp không thể thiếu để gom gọn hàng trăm sợi cáp điện lộn xộn thành những tuyến đường ngăn nắp. Tuy nhiên, quy chuẩn thi công yêu cầu tỷ lệ lấp đầy cáp bên trong lòng máng không được phép vượt quá 70% thể tích mặt cắt ngang. Việc nhồi nhét dây điện quá chật chội sẽ làm mất đi khoảng không gian tản nhiệt tự nhiên của lớp vỏ bọc PVC, khiến dây cáp bị om nhiệt lão hóa nhanh chóng. Đồng thời, các kỹ thuật viên cần sử dụng dây rút nhựa để phân nhóm cố định cáp thành từng bó nhỏ riêng biệt. Quá trình đi dây chuẩn mực này giúp thao tác dò tìm lỗi sau này diễn ra thuận tiện và rút ngắn thời gian bảo trì hệ thống.



4. Những rủi ro nghiêm trọng khi thi công sai quy chuẩn vật tư

Sự cẩu thả trong quá trình lựa chọn và lắp ráp vật tư tiêu hao luôn phải trả giá bằng những sự cố dừng máy cực kỳ tốn kém. Việc nhận diện sớm các nguy cơ tiềm ẩn này sẽ giúp đội ngũ bảo trì có phương án phòng ngừa chủ động hơn.

4.1. Hiện tượng đánh lửa mô ve do sai lệch lực siết terminal

Khi các phụ kiện tủ điện công nghiệp như đầu cốt điện không được bấm chặt hoặc ốc siết terminal trên cầu đấu bị lỏng lẻo, điện trở tại điểm tiếp xúc cơ khí sẽ tăng vọt. Dưới tác động của dòng điện tải nặng, vị trí lỏng lẻo này sẽ liên tục sinh ra các tia lửa điện hồ quang nhỏ lẻ, nung nóng phần lõi đồng rực đỏ. Quá trình đánh lửa mô ve kéo dài sẽ làm chảy nhão lớp vỏ nhựa cách điện của vật tư và làm đen sì toàn bộ khu vực đấu nối. Đây là nguyên nhân hàng đầu dẫn đến hiện tượng chập mạch nổ thiết bị tại các phân xưởng sản xuất hoạt động liên tục 3 ca. Việc tuân thủ lực siết bằng tua vít lực là giải pháp duy nhất để ngăn chặn sự cố hồ quang này.

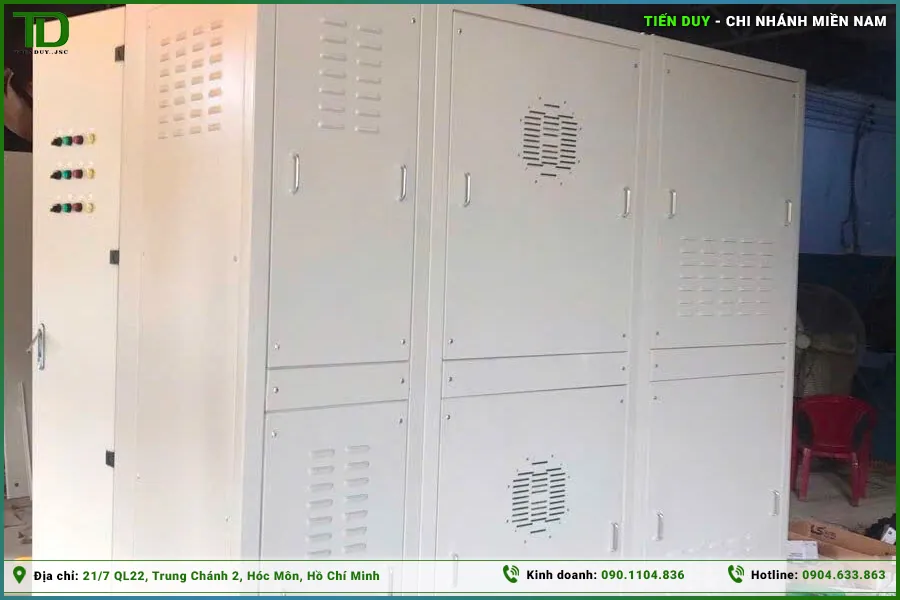

4.2. Suy giảm cấp bảo vệ IP gây thấm nước và bụi bẩn

Các phụ kiện tủ điện công nghiệp gắn ngoài mặt cánh tủ như đồng hồ hiển thị, đèn báo pha hay cụm quạt hút thường là điểm yếu nhất về khả năng chống thấm dột. Nếu kỹ thuật viên không sử dụng đầy đủ các vòng ron cao su đệm kín hoặc khoét lỗ lắp đặt bị méo lệch, tiêu chuẩn bảo vệ IP sẽ bị phá vỡ hoàn toàn. Nước mưa hoặc hơi ẩm lơ lửng trong nhà máy sẽ theo những khe hở vi mô này xâm nhập trực tiếp vào bên trong khoang điện chứa đầy linh kiện. Sự kết hợp giữa hơi nước ẩm ướt và mạt bụi sẽ tạo ra một môi trường dẫn điện hoàn hảo, gây phóng điện chập cháy các bo mạch điện tử đắt tiền.

Đặc biệt tại môi trường xưởng gia công cơ khí, lớp bụi mạt sắt mịn bám trên các bo mạch là kẻ thù thầm lặng tàn phá mạch in nhanh nhất. Việc suy giảm chuẩn IP khiến các tấm màng lọc bụi không còn phát huy tác dụng cản trở dị vật xâm nhập. Hàng tháng, nhân viên bảo trì sẽ phải đối mặt với khối lượng công việc vệ sinh buồng máy khổng lồ do bụi bám dày đặc. Lắp ráp đúng kỹ thuật cơ khí ngay từ đầu sẽ đảm bảo sự kín khít tuyệt đối cho lớp vỏ bảo vệ, giảm thiểu tối đa chi phí lau chùi bảo dưỡng.



4.3. Suy hao tín hiệu ảnh hưởng trực tiếp đến vi xử lý PLC

Việc sử dụng các loại nút nhấn hoặc rơ le trung gian kém chất lượng với lớp mạ tiếp điểm quá mỏng sẽ gây ra những hệ lụy khó lường cho mạch logic. Môi trường công nghiệp nhiều hơi ẩm sẽ nhanh chóng oxy hóa bề mặt kim loại lộ thiên, tạo thành một lớp màng oxit cách điện cứng đầu bám trên phụ kiện tủ điện công nghiệp. Lớp màng vô hình này ngăn cản dòng tín hiệu điện áp thấp từ các cảm biến truyền về bộ điều khiển PLC, gây ra hiện tượng mất tín hiệu chập chờn. Máy móc sẽ liên tục xuất hiện các cảnh báo lỗi ảo, buộc hệ thống tự động hóa phải dừng lại dù không có bất kỳ hư hỏng phần cứng nào xảy ra.



4.4. Rủi ro hỏa hoạn lan truyền từ linh kiện nhựa kém chất lượng

Một trong những thảm họa kinh hoàng nhất đối với nhà xưởng là nguy cơ cháy lan xuất phát từ các phụ kiện tủ điện công nghiệp làm bằng nhựa tái chế rẻ tiền. Khi xảy ra sự cố ngắn mạch sinh nhiệt độ cao, các đoạn máng nhựa hay đế cầu đấu không đạt tiêu chuẩn chống cháy sẽ nhanh chóng bắt lửa dữ dội. Chúng sẽ nung chảy và nhỏ những giọt nhựa mang lửa xuống các thiết bị động lực nằm bên dưới, làm mồi lửa bùng phát cục bộ. Ngọn lửa sẽ nhanh chóng men theo các bó cáp điện lan rộng ra toàn bộ không gian xưởng, biến một sự cố nhỏ thành một thảm họa thiêu rụi toàn bộ tài sản doanh nghiệp. Việc tuân thủ quy chuẩn vật liệu chống cháy là lá chắn bảo vệ cuối cùng không thể bị xem nhẹ.

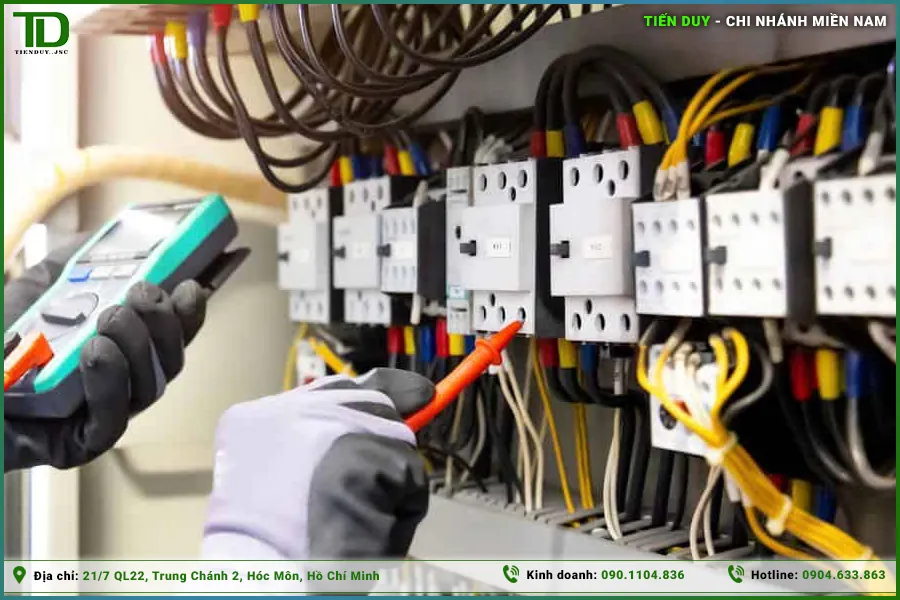

5. Quy trình đo kiểm và nghiệm thu hệ thống trước khi vận hành

Bất kỳ một tủ bảng điện nào trước khi xuất xưởng và tiến hành đóng điện cũng phải trải qua một quy trình đo kiểm kỹ thuật gắt gao. Đây là khâu chốt chặn cuối cùng để xác nhận tính an toàn của toàn bộ mạng lưới vật tư đã được đấu ráp.

5.1. Đo điện trở cách điện và kiểm tra thông mạch

Bước kiểm tra nền tảng nhất là sử dụng đồng hồ megomet để đo lường chỉ số điện trở cách điện giữa các pha động lực với nhau và giữa các pha với vỏ tủ tiếp địa. Chỉ số này bắt buộc phải đạt ngưỡng an toàn tối thiểu theo quy chuẩn TCVN để đảm bảo không có rò rỉ dòng điện nào xuyên qua lớp vỏ bọc của phụ kiện tủ điện công nghiệp. Tiếp đó, kỹ thuật viên sẽ dùng đồng hồ vạn năng ở thang đo thông mạch để dò lại toàn bộ sơ đồ đi dây so với bản vẽ thiết kế gốc. Thao tác rà soát thủ công tỉ mỉ này giúp loại bỏ hoàn toàn các lỗi đấu nhầm chân tín hiệu trước khi cấp nguồn nuôi mạch lưới.



5.2. Kiểm tra độ bám của đầu cốt và ngàm ray nhôm

Khâu kiểm tra cơ khí cũng đóng vai trò sinh tử để ngăn chặn các rủi ro lỏng tuột dây dẫn do rung chấn máy móc sau khi đưa vào xưởng vận hành. Đội ngũ kiểm định chất lượng sẽ sử dụng tua vít lực chuyên dụng để kiểm tra xác suất lại lực siết mô men xoắn tại các ngàm ốc terminal của vật tư đóng cắt. Đồng thời, họ cũng thực hiện thao tác kéo giật nhẹ bằng tay để thử thách độ bám dính chắc chắn của các đầu cốt đồng bấm trên lõi cáp. Bất kỳ chi tiết nào lỏng lẻo đều phải được tháo ra bấm lại cốt mới theo đúng tài liệu kỹ thuật hướng dẫn.

Bên cạnh lực siết, độ vững chãi của hệ thống gá lắp cơ khí như thanh ray nhôm hay gối sứ cách điện cũng cần được tác dụng lực lắc nhẹ để đánh giá. Những thanh ray bắt ốc lỏng lẻo sẽ khiến toàn bộ dàn aptomat và rơ le rung lên bần bật khi hệ thống động cơ ba pha khởi động. Sự giám sát chặt chẽ ở bước nghiệm thu này sẽ mang lại độ tin cậy tuyệt đối cho tủ điều khiển khi bàn giao cho chủ đầu tư. Một hệ thống điện đạt chuẩn nghiệm thu sẽ là chìa khóa duy trì năng suất bền vững cho mọi nhà máy công nghiệp.

6. Địa chỉ cung ứng vật tư chuẩn kỹ thuật tại siêu đô thị TP.HCM

Đứng trước ma trận hàng hóa đa dạng trên thị trường vật tư cơ điện, việc tìm kiếm một nguồn cung ứng chất lượng ổn định luôn là bài toán trăn trở của các kỹ sư thu mua. Tại các khu công nghiệp trọng điểm thuộc siêu đô thị TP.HCM, tần suất vận hành 3 ca liên tục đòi hỏi hệ thống phụ kiện tủ điện công nghiệp phải có sức bền bỉ phi thường. Việc thỏa hiệp với các mặt hàng trôi nổi không rõ nguồn gốc nhãn mác chắc chắn sẽ đẩy hệ thống tự động hóa vào rủi ro chập cháy thường trực. Do đó, các nhà thầu thi công luôn ưu tiên chuẩn hóa tủ điện bằng những thương hiệu đã được bảo chứng chất lượng và đáp ứng đầy đủ tiêu chuẩn an toàn toàn cầu. Những cái tên quen thuộc và bền bỉ như máng cáp Chaer, các loại cầu đấu Hivero, thiết bị tản nhiệt Natural hay các loại nút nhất của IDEC, ILEC luôn là sự lựa chọn an toàn hàng đầu.

Nếu doanh nghiệp của bạn đang trăn trở tìm kiếm một đối tác cung ứng vật tư chiến lược có năng lực kỹ thuật chuyên sâu, hãy để thiết bị điện Tiến Duy đồng hành cùng bạn. Với tư cách là nhà phân phối chính hãng các dòng phụ kiện tủ điện công nghiệp cao cấp, chúng tôi sở hữu kho hàng khổng lồ sẵn sàng đáp ứng mọi tiến độ gấp rút của dự án lắp ráp tủ bảng. Đội ngũ kỹ sư tại Tiến Duy không chỉ bán sản phẩm mà còn sẵn sàng tư vấn giải pháp tối ưu hóa không gian bố trí vật tư cho từng bản vẽ cụ thể.



Việc sử dụng linh kiện chính hãng từ Tiến Duy sẽ là lời cam kết mạnh mẽ nhất về chất lượng cho mọi công trình tự động hóa của bạn. Hãy nhanh chóng truy cập website mangnhuatudien.com hoặc liên hệ trực tiếp qua đường dây nóng 0904 633 863 để nhận được bảng báo giá chiết khấu tốt nhất thị trường.
