Thanh lược đồng là phụ kiện thiết yếu trong lắp ráp tủ điện công nghiệp và dân dụng trên toàn quốc. Việc nắm rõ cách phân loại thanh lược đồng theo hình dáng (PIN, FORK, C45), cấu tạo số pha (1P, 2P, 3P), khoảng cách chân cắm (17.8mm, 9mm, 27mm) và chất liệu (đồng nguyên bản, đồng xi mạ) giúp các kỹ sư cơ điện và phòng thu mua vật tư tại các khu công nghiệp lựa chọn đúng mã hàng. Sản phẩm tương thích hoàn hảo với các thiết bị đóng cắt MCB, RCBO phổ biến trên thị trường.

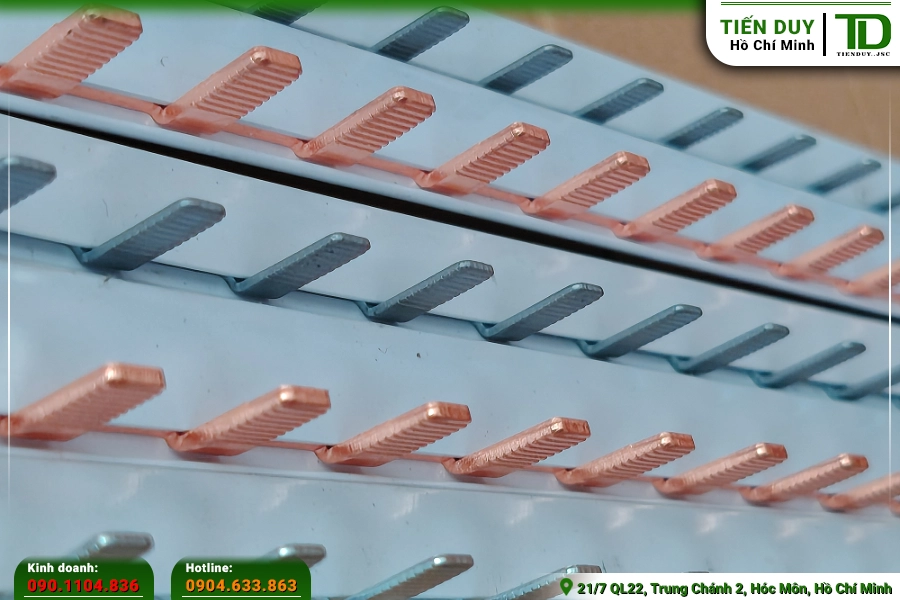

1. Giới thiệu chung và sự cần thiết phải phân loại thanh lược đồng

Để đảm bảo hệ thống điện vận hành ổn định, việc tìm hiểu và phân loại thanh lược đồng là bước kỹ thuật không thể bỏ qua. Phụ kiện này đóng vai trò kết nối các thiết bị đóng cắt một cách an toàn và thẩm mỹ trong tủ điện.

1.1. Thanh lược đồng là gì?

Thanh lược đồng tủ điện là một dải kim loại dẫn điện được thiết kế với các chân cắm nhô ra đều nhau giống như răng lược. Sản phẩm này được bọc bên ngoài bởi một lớp vỏ nhựa cách điện chống cháy chuyên dụng như PVC hoặc PA66. Chức năng chính của thiết bị là liên kết các cực cùng pha của hàng loạt Aptomat lại với nhau thay vì phải đấu nối bằng dây điện rời rạc. Chiều dài tiêu chuẩn của một thanh thường là 1000mm và người thợ có thể tự do cưa cắt theo kích thước thực tế. Việc sử dụng phụ kiện này giúp hệ thống gọn gàng, tiết kiệm không gian và hạn chế rủi ro chập cháy do lỏng lẻo mối nối.

1.2. Tại sao cần phân loại thiết bị này trong thi công?

Trên thị trường hiện nay có rất nhiều dòng thiết bị đóng cắt với kích thước và tiêu chuẩn cực đấu nối khác nhau. Do đó, việc phân loại thanh lược đồng chính xác sẽ giúp kỹ sư cơ điện chọn đúng mã hàng tương thích với từng loại MCB cụ thể. Nếu chọn sai hình dáng chân cắm, người thợ sẽ không thể lắp ráp phụ kiện vào khe thiết bị. Sự đa dạng về cấu hình đòi hỏi người dùng phải hiểu rõ bản chất kỹ thuật để ứng dụng đúng vào từng môi trường hoạt động. Cụ thể, việc nắm vững các chủng loại mang lại những lợi ích thiết thực như sau:

• Đảm bảo khả năng lắp ráp vừa vặn vào khe cắm của các thiết bị đóng cắt.
• Tối ưu hóa không gian bố trí bên trong vỏ tủ điện công nghiệp.
• Hỗ trợ phòng thu mua lên dự toán vật tư chính xác và tiết kiệm chi phí.

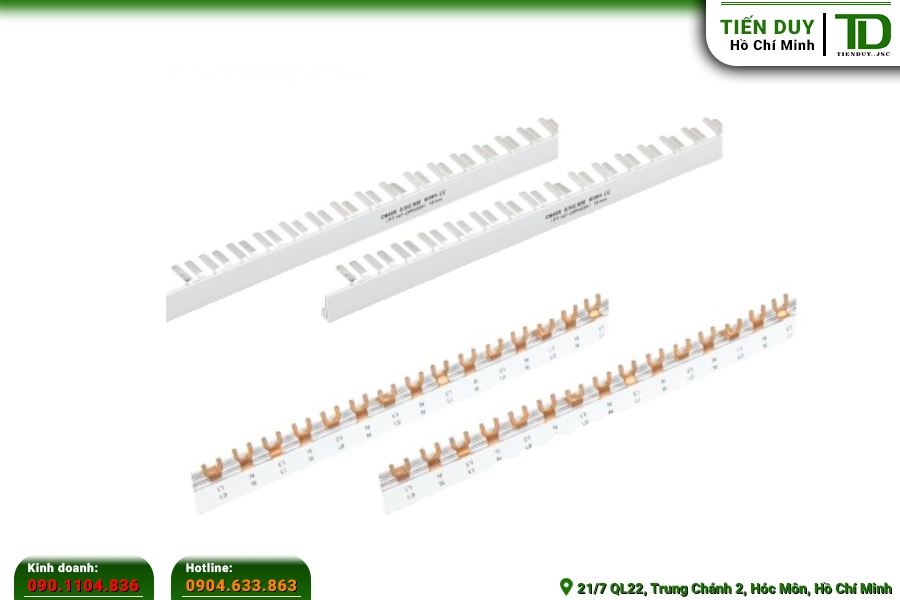

2. Phân loại thanh lược đồng dựa trên hình dáng chân cắm

Tiêu chí đầu tiên để phân loại thanh lược đồng chính là dựa vào thiết kế vật lý của các chân cắm đầu ra. Hãng Chaer hiện đang cung cấp ba kiểu dáng cơ bản để đáp ứng thói quen thi công của từng khu vực.

2.1. Dạng chân thẳng (PIN type)

Dạng chân thẳng hay còn gọi là PIN type là dòng sản phẩm tiêu chuẩn và phổ thông nhất trên thị trường hiện nay. Các chân cắm được dập dẹt và vươn thẳng đứng từ trục đồng chính bên trong vỏ nhựa. Bề rộng của chân cắm ở các dòng cũ thường được thiết kế ở mức 4mm để đút vừa vặn vào khe đấu dây của hầu hết các loại MCB. Khi thi công, người thợ chỉ cần nới lỏng ốc vít của thiết bị, cắm trực tiếp các răng lược này vào và siết chặt lại. Đây là kiểu dáng quen thuộc và dễ dàng tìm mua tại các đại lý phân phối vật tư điện trên toàn quốc.

2.2. Dạng ngàm chữ U (FORK type)

Khác với dạng thẳng, dòng ngàm chữ U có thiết kế phần chân cắm xẻ rãnh ở giữa giống như một chiếc nĩa. Cấu tạo đặc biệt này mang lại sự tiện lợi rất lớn cho người thợ trong quá trình thao tác lắp ráp tủ điện. Thay vì phải tháo lỏng ốc vít ra khá nhiều, kỹ sư chỉ cần nới nhẹ và trượt phần ngàm chữ U vào đúng vị trí cực đấu nối. Thiết kế này giúp rút ngắn đáng kể thời gian thi công cho các dự án có số lượng thiết bị đóng cắt lớn. Tuy nhiên, dòng sản phẩm này đòi hỏi thiết bị MCB phải có cấu tạo khe cắm phù hợp để ngàm bám chắc chắn.

2.3. Dạng gập chữ L (C45 type)

Dạng gập chữ L hay còn gọi là dòng C45 là một bước cải tiến đáng chú ý trong việc phân loại thanh lược cài MCB. Ở dòng sản phẩm mới này, các chân cắm được bẻ gập lại tạo thành hình bậc thang ôm sát vào thân thiết bị đóng cắt. Bề rộng chân cắm được hãng Chaer thiết kế tăng lên mức 5.2mm đồng bộ cho tất cả các mã từ 32A đến 100A. Sự thay đổi kích thước này nhằm mục đích tăng cường diện tích tiếp xúc điện, giúp dòng điện truyền tải ổn định hơn.

Việc bẻ gập chân cắm giúp chừa lại một khoảng không gian rộng rãi phía trước cực đấu nối của Aptomat. Nhờ đó, người thợ có thể dễ dàng đấu thêm các dây nguồn kích thước lớn mà không bị vướng víu hay cấn ép. Cấu trúc gập này cũng tạo ra thế tì vững chắc, giúp thanh đồng bám chặt vào dãy thiết bị và hạn chế xô lệch khi có rung động. Đây là lựa chọn ưu tiên cho các tủ điện công nghiệp đòi hỏi tính thẩm mỹ và độ an toàn kỹ thuật cao.

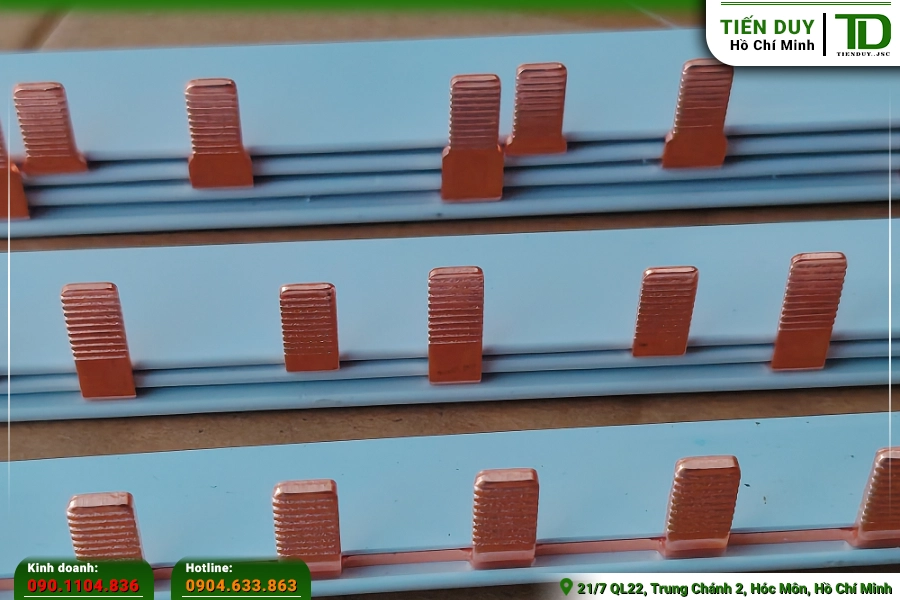

3. Phân loại thanh lược đồng theo cấu tạo số pha

Cấu trúc lõi dẫn điện bên trong là yếu tố then chốt thứ hai khi tiến hành phân loại thanh lược đồng. Tùy thuộc vào hệ thống điện lưới, người dùng sẽ lựa chọn số lượng trục đồng tương ứng.

3.1. Loại 1 Pha (1P)

Thanh lược 1 pha có cấu tạo đơn giản nhất với chỉ một trục đồng duy nhất chạy dọc bên trong lớp vỏ cách điện. Sản phẩm này được sử dụng để liên kết các Aptomat 1 tép lại với nhau, chia sẻ chung một nguồn điện pha lửa. Kích thước của thanh đồng chính sẽ thay đổi linh hoạt theo dòng tải định mức của từng mã hàng cụ thể. Ví dụ, đối với mã chịu tải 100A, bản đồng bên trong sẽ được thiết kế với độ dày 1.7mm và chiều rộng ngang 9mm. Đây là vật tư thường xuyên xuất hiện trong các tủ điện phân phối chiếu sáng hoặc tủ điện căn hộ gia đình.

3.2. Loại 2 Pha (2P)

Đối với hệ thống điện cần đóng cắt cả dây lửa và dây nguội đồng thời, thanh lược 2 pha là giải pháp kỹ thuật phù hợp. Cấu tạo bên trong bao gồm hai trục đồng riêng biệt được xếp chồng lên nhau và ngăn cách bởi các vách nhựa an toàn. Các chân cắm sẽ được dập so le để luân phiên cấp nguồn cho dãy thiết bị MCB 2 tép. Việc sử dụng phụ kiện này giúp hệ thống điện 1 pha 2 dây trở nên gọn gàng và dễ dàng bảo trì hơn rất nhiều. Quá trình phân loại thanh lược đồng 2 pha đòi hỏi người thợ phải quan sát kỹ khoảng cách răng lược để tránh nhầm lẫn.

3.3. Loại 3 Pha (3P)

Trong môi trường công nghiệp, việc nhận biết các loại thanh lược đồng 3 pha là kiến thức cơ bản của mọi kỹ sư. Sản phẩm chứa ba thanh đồng độc lập bên trong, tương ứng với ba pha của lưới điện 380V. Các chân cắm đầu ra được sắp xếp tuần tự theo chu kỳ ba bước để cấp nguồn đều đặn cho các Aptomat 3 pha. Phụ kiện này chịu trách nhiệm phân phối dòng điện công suất lớn đến các máy móc, động cơ trong nhà xưởng một cách cân bằng. Độ dày của các chân cắm luôn được giữ nguyên bằng đúng độ dày của trục đồng chính để đảm bảo khả năng chịu tải.

3.4. Loại 4 Pha (4P)

Thanh lược 4 pha là phiên bản mở rộng của loại 3 pha, được bổ sung thêm một trục đồng thứ tư dành riêng cho dây trung tính. Cấu trúc này phục vụ cho các hệ thống điện 3 pha 4 dây, sử dụng kết hợp với các thiết bị đóng cắt 4 cực. Mặc dù có cấu tạo phức tạp với bốn lớp đồng xếp chồng, lớp vỏ nhựa bên ngoài vẫn đảm bảo khả năng cách điện lên đến 500V hoặc 690V. Sản phẩm này đáp ứng các tiêu chuẩn khắt khe về an toàn điện trong các trạm biến áp hoặc tủ phân phối tổng. Việc ứng dụng đúng chủng loại giúp hệ thống vận hành trơn tru và ngăn ngừa các sự cố ngắn mạch nguy hiểm.

4. Phân loại thanh lược đồng theo khoảng cách chân cắm

Khoảng cách giữa các răng lược không được thiết kế ngẫu nhiên mà phải tuân thủ nghiêm ngặt theo kích thước vỏ thiết bị. Dưới đây là cách phân loại thanh lược đồng dựa trên thông số này.

4.1. Nguyên tắc thiết kế khoảng cách răng lược

Trong ngành sản xuất thiết bị đóng cắt, kích thước bề rộng của một tép Aptomat được quy ước theo chuẩn DIN quốc tế là 1 Module, tương đương khoảng 18mm. Do đó, các nhà sản xuất phụ kiện phải tính toán khoảng cách giữa các chân cắm sao cho khớp chính xác với thông số này. Việc đo đạc khoảng cách thường được tính từ tâm của chân cắm này đến tâm của chân cắm liền kề. Nắm vững nguyên tắc này giúp người thợ tránh được tình trạng mua vật tư về nhưng không thể cắm vừa vào dãy MCB đã lắp sẵn. Đây là cơ sở quan trọng nhất để tiến hành phân loại thanh lược đồng theo kích thước thực tế.

4.2. Khoảng cách tiêu chuẩn 17.8mm

Khoảng cách 17.8mm là thông số phổ thông nhất của các loại thanh lược đồng tủ điện trên thị trường hiện nay. Kích thước này vừa khít với bề rộng tiêu chuẩn của một cực MCB thông thường. Hầu hết các mã sản phẩm cơ bản của hãng Chaer đều áp dụng khoảng cách này cho các phiên bản 1P, 2P và 3P. Khi lắp ráp, các răng lược sẽ trượt thẳng vào khe đấu nối một cách trơn tru mà không gây ra lực ép ngang làm cong vênh thanh đồng. Người thợ có thể dễ dàng tìm thấy chuẩn kích thước này tại bất kỳ cửa hàng vật tư điện nào.

4.3. Khoảng cách thu gọn 9mm

Sự xuất hiện của các dòng Aptomat thu gọn đòi hỏi một chuẩn chân cắm mới để tương thích hoàn toàn. Các thiết bị này tích hợp cả hai cực L và N nhưng lại nhét chung vào một lớp vỏ chỉ rộng 18mm. Để kết nối được, thanh lược phải được thiết kế với khoảng cách chân cắm rút ngắn lại chỉ còn một nửa, tức là 9mm. Thiết kế thu gọn này giúp tiết kiệm tối đa không gian trong vỏ tủ, phù hợp cho các công trình có diện tích lắp đặt hạn chế tại TP.HCM. Việc lựa chọn đúng chuẩn 9mm đảm bảo các cực điện không bị chập chạm vào nhau gây nguy hiểm.

4.4. Khoảng cách mở rộng 27mm

Trong một số trường hợp đặc thù, kỹ sư cần sử dụng thanh lược có khoảng cách chân cắm lên tới 27mm. Kích thước này tương đương với một phẩy năm Module, bao gồm 18mm cơ bản cộng thêm 9mm mở rộng. Ứng dụng phổ biến nhất của loại này là khi người thợ cần lắp đặt một Aptomat tiêu chuẩn kèm theo một khối tiếp điểm phụ ngay bên cạnh. Khoảng trống 27mm sẽ giúp thanh đồng vượt qua khối tiếp điểm phụ để cắm đúng vào cực điện của thiết bị đóng cắt tiếp theo. Đây là giải pháp kỹ thuật thông minh giúp duy trì sự liền mạch của hệ thống thanh cái phân phối.

4.5. Khoảng cách nhảy cóc 36mm

Khoảng cách nhảy cóc 36mm là một biến thể đặc biệt thường gặp ở các dòng thanh lược 1 pha chuyên dụng. Các chân cắm được bố trí cách xa nhau một khoảng bằng đúng bề rộng của hai tép MCB ghép lại. Mục đích của thiết kế này là để câu chung dây pha lửa đi qua một dãy các Aptomat đôi mà bỏ qua hoàn toàn cực trung tính. Việc ứng dụng đúng loại khoảng cách này giúp đơn giản hóa sơ đồ đi dây và giảm thiểu rủi ro đấu nhầm cực trong quá trình thi công. Kỹ sư cần đo đạc cẩn thận trước khi quyết định cắt ngắn thanh đồng để tránh lãng phí vật tư.

Nếu quý khách có nhu cầu tìm hiểu thêm về thông số kỹ thuật hoặc cần tư vấn mã hàng phù hợp, vui lòng liên hệ Tiến Duy qua hotline 0901.104.836 (Ms. Hiền) để kiểm tra tồn kho và nhận báo giá sỉ chi tiết.

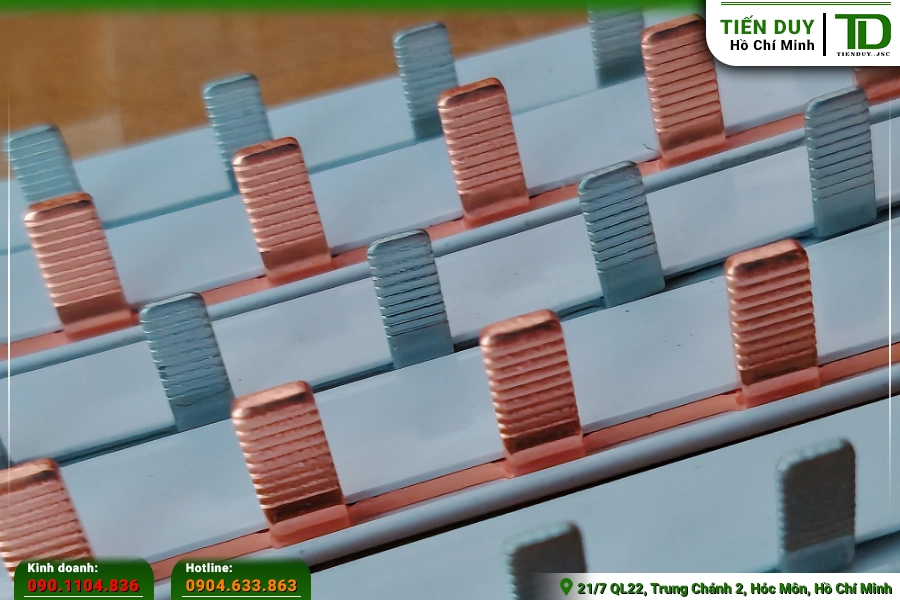

5. Phân loại thanh lược đồng dựa trên chất liệu bề mặt

Chất liệu cấu thành lõi dẫn điện quyết định trực tiếp đến hiệu suất và tuổi thọ của hệ thống. Phân loại thanh lược đồng theo bề mặt giúp xác định đúng môi trường ứng dụng.

5.1. Nhóm đồng nguyên bản và đồng xi mạ

Đồng nguyên bản là chất liệu phổ biến nhất nhờ khả năng truyền tải điện năng tốt và chi phí sản xuất hợp lý. Đa số các thanh lược cài MCB hiện nay đều sử dụng đồng đỏ vì chúng đáp ứng độ bền hàng chục năm trong điều kiện tủ điện trong nhà khô ráo. Tuy nhiên, khi tiếp xúc với không khí ẩm lâu ngày, bề mặt kim loại dễ bị xỉn màu và tạo ra lớp oxit làm tăng điện trở. Sự gia tăng điện trở này có thể dẫn đến hiện tượng sinh nhiệt tại các điểm tiếp xúc nếu hệ thống hoạt động liên tục ở mức tải tối đa.

Để khắc phục nhược điểm trên, dòng sản phẩm đồng xi mạ đã ra đời với lớp áo giáp màu trắng bạc bảo vệ bên ngoài. Lớp mạ thiếc hoặc Niken này chỉ mỏng vài micromet nhưng có khả năng chống oxy hóa cực tốt, giúp bề mặt luôn sáng bóng. Loại xi mạ này thường được chỉ định cho các tủ điện lắp đặt ngoài trời, khu vực ven biển hoặc nhà máy có hóa chất ăn mòn. Dù vậy, do quy trình mạ làm tăng giá thành đáng kể, các nhà cung cấp hiện nay thường ưu tiên phân phối dòng đồng nguyên bản để tối ưu chi phí. Việc phân loại thanh lược đồng theo chất liệu giúp chủ đầu tư cân đối ngân sách một cách hiệu quả nhất.

5.2. Nhóm nhôm hoặc hợp kim nhôm

Bên cạnh các sản phẩm từ đồng, trên thị trường vẫn tồn tại các loại thanh lược làm từ nhôm hoặc hợp kim nhôm với mức giá rất rẻ. Tuy nhiên, nhôm có đặc tính dẫn điện kém hơn hẳn so với đồng và rất dễ sinh nhiệt khi hoạt động ở mức tải cao. Sự giãn nở nhiệt của nhôm cũng làm cho các điểm tiếp xúc tại chân cắm dễ bị lỏng lẻo sau một thời gian vận hành, gây ra nguy cơ đánh lửa. Do đó, các thương hiệu thiết bị điện uy tín thường không sử dụng chất liệu này để sản xuất phụ kiện đấu nối nhằm đảm bảo an toàn kỹ thuật. Người mua hàng cần hết sức tỉnh táo, tránh vì ham rẻ mà lựa chọn sai vật liệu gây nguy hiểm cho toàn bộ hệ thống.

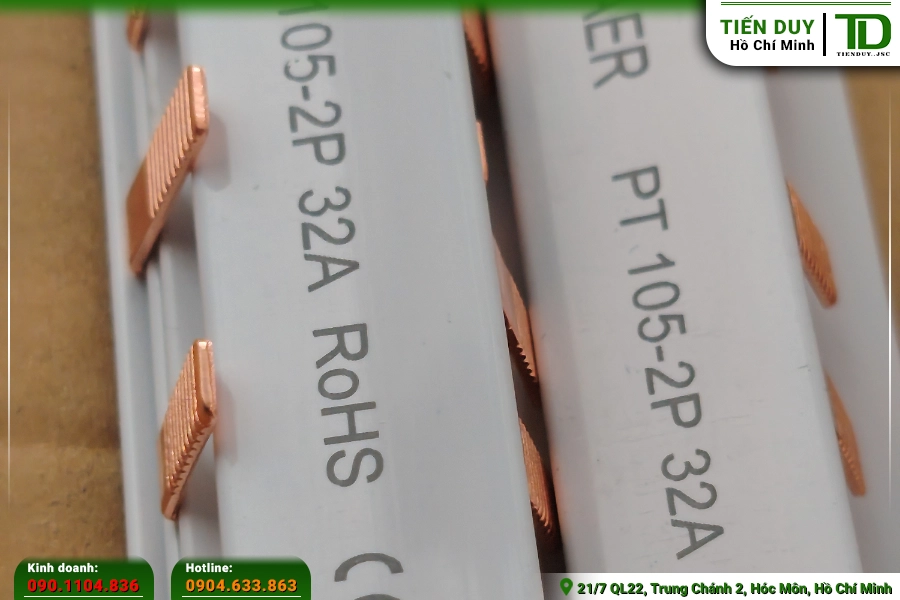

6. Lưu ý khi nhận diện các mã thanh lược đồng thực tế

Việc nắm vững lý thuyết phân loại thanh lược đồng là chưa đủ khi áp dụng vào thực tế kho bãi. Dưới đây là những lưu ý quan trọng để nhận diện chính xác mã hàng.

6.1. Đặc thù của các mã hàng OEM (Mã PT-)

Nhiều sản phẩm phụ kiện trên thị trường, bao gồm cả các mã hàng đang được phân phối, là hàng OEM đặt sản xuất riêng. Để thuận tiện cho việc ghi nhớ tại thị trường nội địa, các mã này thường được Việt hóa và rút gọn tối đa. Điều này dẫn đến việc thông tin in trên vỏ nhựa đôi khi không phản ánh đầy đủ cấu hình chi tiết như trong tài liệu gốc của nhà máy. Do đó, người làm công tác vật tư không nên chỉ phụ thuộc hoàn toàn vào chuỗi ký tự in trên sản phẩm khi tiến hành phân loại thanh lược đồng. Việc hiểu rõ bản chất của mã hàng nội bộ sẽ giúp quá trình quản lý kho bãi diễn ra suôn sẻ hơn.

6.2. Các trường hợp sai lệch giữa mã in và hình dáng

Trong thực tế kiểm kho, nhân viên vật tư cần đặc biệt chú ý đến các trường hợp dễ gây nhầm lẫn giữa thông số in trên vỏ và cấu tạo vật lý. Đôi khi, nhà sản xuất sử dụng chung một khuôn vỏ nhựa cho nhiều dòng sản phẩm khác nhau để tiết kiệm chi phí. Điều này vô tình tạo ra sự bất nhất giữa ký hiệu bên ngoài và lõi đồng bên trong. Việc đối chiếu trực quan sẽ giúp loại bỏ hoàn toàn các sai sót do mã in rút gọn gây ra. Dưới đây là ba tình huống sai lệch phổ biến nhất thường gặp trong quá trình xuất nhập vật tư:

• In mã 2P nhưng răng lược chụm lại thành từng cặp (khoảng cách 9mm), bản chất là loại 1P+N dùng cho RCBO.
• In mã 1P nhưng khoảng cách răng cắm nhảy cóc xa tới 36mm, chuyên dùng để câu dây lửa qua dãy MCB đôi.
• Thiếu vắng các ký hiệu chỉ định hình dáng chân cắm như chữ Z (chân thẳng) hoặc C (gập chữ L) trên mã hàng.

6.3. Nguyên tắc kiểm tra khi xuất nhập hàng

Khi tiến hành xuất nhập hàng hóa, nguyên tắc bất di bất dịch là phải xác nhận kỹ lưỡng với khách hàng về loại thiết bị đóng cắt mà họ chuẩn bị lắp ráp. Việc biết rõ khách dùng MCB thường, RCBO chống giật, loại 1 tép hay 2 tép sẽ giúp nhân viên kho xuất đúng hình dáng và khoảng cách răng lược. Đồng thời, công tác sắp xếp hàng hóa trong kho cũng cần được thực hiện nghiêm ngặt theo từng chủng loại. Các sản phẩm có cùng mã in nhưng khác hình dáng chân cắm phải được xếp riêng biệt và dán nhãn phụ rõ ràng. Quy trình làm việc cẩn thận này giúp ngăn chặn triệt để tình trạng giao nhầm lô hàng, đảm bảo tiến độ thi công cho các dự án.
