Đế cắm rơ le Hivero (Relay Socket) là thiết bị trung gian dạng khối nhựa cách điện, bao gồm các chuẩn 8 chân (8 PIN) và 14 chân (14 PIN) tương thích với các dòng rơ le trung gian MY và LY series. Các mã thông dụng như HMY2S, HLY2S, HRS8, HTS1, HTS2 hỗ trợ rơ le 8 chân, trong khi HMY4S và HLY4S được thiết kế riêng cho rơ le 14 chân. Sản phẩm sử dụng cơ cấu ngàm kẹp gài thanh ray DIN tiêu chuẩn, giúp cố định chắc chắn trong các tủ điện công nghiệp và hỗ trợ đấu nối dây dẫn thông qua các terminal vít vặn an toàn. Việc lựa chọn đúng mã đế cắm đảm bảo khả năng truyền tải tín hiệu ổn định và tránh hiện tượng mô-ve điện tại các điểm tiếp xúc.

1. Thông tin cơ bản về đế cắm rơ le Hivero

Để hệ thống điều khiển hoạt động ổn định, việc trang bị đế cắm chất lượng là yêu cầu kỹ thuật bắt buộc. Thiết bị này đóng vai trò làm cầu nối trung gian an toàn giữa rơ le và hệ thống dây dẫn trong tủ điện.

1.1. Đế cắm rơ le là gì?

Về mặt kỹ thuật, đế cắm rơ le Hivero là một khối nhựa cách điện được đúc nguyên khối với các khe cắm kim loại bên trong. Chức năng chính của thiết bị là tạo ra một bệ đỡ vững chắc để cắm các loại rơ le trung gian vào mạch điện. Thay vì phải hàn trực tiếp chân rơ le vào dây dẫn, kỹ sư chỉ cần đấu nối dây vào các terminal trên đế. Khi rơ le bị hỏng hóc hoặc hết tuổi thọ, người thợ bảo trì có thể rút rơ le cũ ra và cắm rơ le mới vào một cách nhanh chóng. Cơ chế này giúp tiết kiệm đáng kể thời gian thao tác và giảm thiểu rủi ro chạm chập trong quá trình vận hành tủ điện.



1.2. Hình dáng nhận diện và cấu tạo vật lý

Hầu hết các mã đế cắm Hivero đều mang thiết kế hình khối chữ nhật nhỏ gọn với tông màu đen đặc trưng của nhựa chống cháy. Bề mặt trên của đế được bố trí các lỗ cắm tròn hoặc dẹt tương ứng với chân của rơ le. Hai bên hông thiết bị thường tích hợp sẵn cơ cấu ngàm kẹp bằng nhựa đàn hồi hoặc kim loại để gài chặt vào thanh ray tiêu chuẩn. Phía dưới hoặc dọc theo hai cạnh bên là hệ thống ốc vít terminal dùng để siết chặt đầu cốt dây điện. Cấu tạo này đảm bảo lực giữ cơ học tốt ngay cả khi tủ điện chịu độ rung lắc mạnh từ môi trường nhà xưởng.

Vật liệu chế tạo vỏ ngoài của thiết bị thường là nhựa tổng hợp có khả năng chịu nhiệt độ cao và cách điện tuyệt đối. Các tiếp điểm kim loại bên trong khe cắm được gia công chính xác, mạ lớp chống oxy hóa để tăng cường khả năng dẫn điện. Mỗi chân đấu nối đều được đánh số thứ tự rõ ràng, trùng khớp với sơ đồ chân in trên thân rơ le. Kỹ thuật viên có thể dựa vào các con số này để đi dây mạch điều khiển một cách chính xác tuyệt đối. Thiết kế đồng bộ từ hãng giúp quá trình lắp ráp diễn ra thuận lợi và hạn chế tối đa sai sót kỹ thuật.



2. Phân loại đế cắm rơ le 8 chân (8 PIN) của hãng

Trong các ứng dụng điều khiển cơ bản, thiết bị loại 8 pin được sử dụng cực kỳ phổ biến. Hãng cung cấp nhiều tùy chọn khác nhau để tương thích với từng dòng rơ le cụ thể.

2.1. Dòng đế HMY2S cho rơ le MY series

Mã hàng HMY2S là loại đế cắm rơ le 8 chân tiêu chuẩn được thiết kế dành riêng cho dòng rơ le trung gian MY2 series. Thiết bị sở hữu 8 lỗ cắm dạng dẹt, bố trí theo cấu trúc hình chữ nhật đặc trưng của chuẩn MY. Các terminal đấu dây được sắp xếp so le hai bên giúp kỹ sư dễ dàng đưa đầu cốt vào siết ốc mà không bị vướng víu. Khả năng chịu dòng tải của các tiếp điểm trên đế hoàn toàn đáp ứng được thông số định mức của rơ le tương ứng. Đây là vật tư không thể thiếu khi lên dự toán cho các tủ điện điều khiển bơm hoặc quạt thông gió.

Cấu trúc ngàm gài của dòng HMY2S tương thích hoàn hảo với thanh ray nhôm 35mm thông dụng trên thị trường. Khi lắp đặt, người thợ chỉ cần móc cạnh trên vào ray và ấn nhẹ cạnh dưới để ngàm tự động khóa chặt. Việc tháo lắp cũng rất đơn giản bằng cách dùng tua vít dẹp nạy nhẹ lẫy khóa phía dưới. Thiết kế thông minh này giúp rút ngắn thời gian thi công hàng loạt tại các xưởng sản xuất tủ bảng điện.

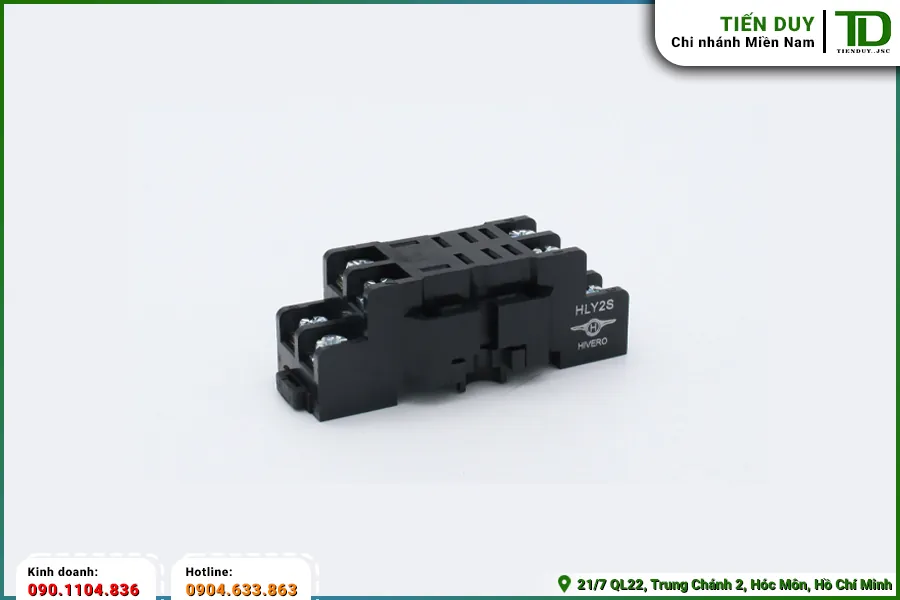

2.2. Dòng đế HLY2S cho rơ le LY series

Khác với chuẩn MY, mã HLY2S là đế cắm rơ le Hivero chuyên dụng cho dòng rơ le LY2 series có kích thước chân cắm lớn hơn. Thiết bị vẫn giữ cấu trúc 8 chân nhưng các khe cắm được mở rộng để vừa vặn với bản chân dẹt to của rơ le LY. Khoảng cách giữa các terminal đấu nối cũng được thiết kế thưa hơn nhằm đảm bảo an toàn cách điện khi làm việc với dòng tải cao. Vật liệu nhựa đúc của mã HLY2S có độ dày lớn hơn, mang lại khả năng chịu nhiệt và chống biến dạng vượt trội. Sản phẩm thường xuyên xuất hiện trong các mạch đóng cắt yêu cầu công suất lớn hơn mức trung bình.

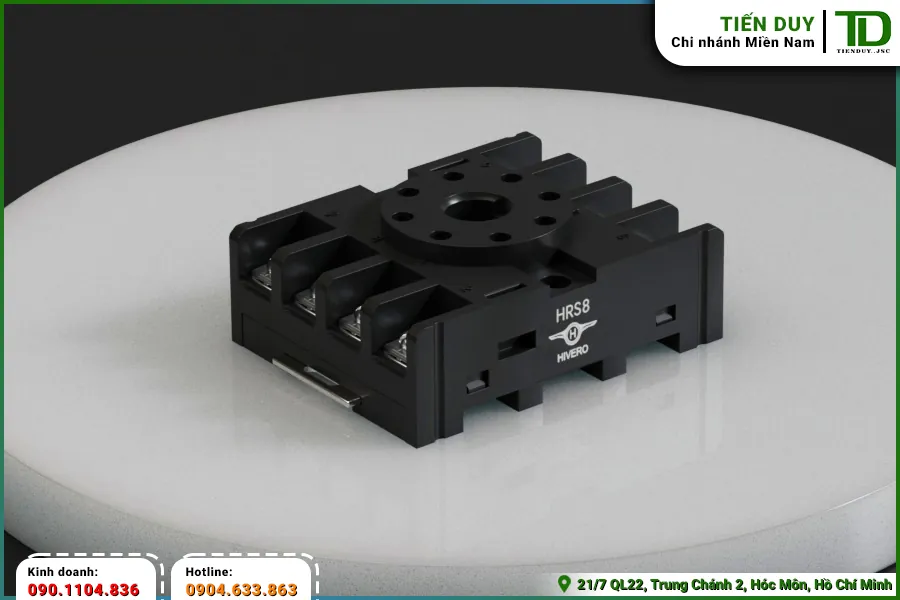

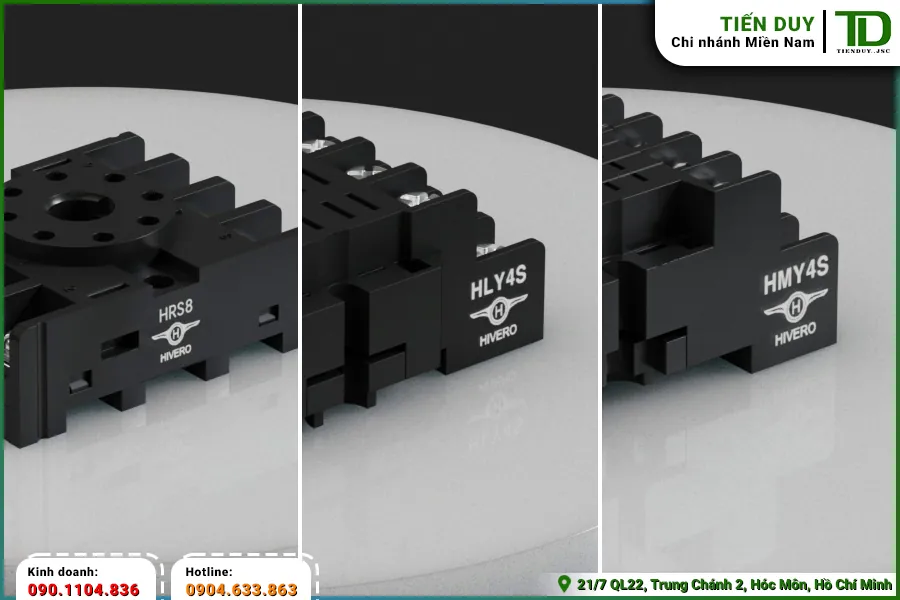

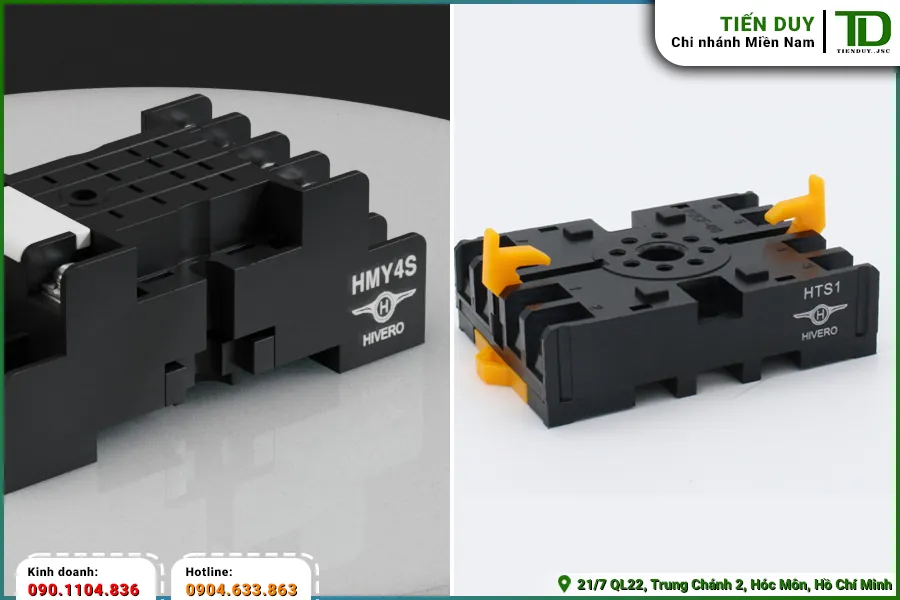

2.3. Các mã đế phụ trợ HRS8, HTS1 và HTS2

Bên cạnh hai dòng chủ lực, hãng còn cung cấp các mã đế tròn như HRS8, HTS1 và HTS2 phục vụ cho các loại rơ le thời gian hoặc rơ le kiếng chân tròn. Mã HRS8 sở hữu 8 lỗ cắm xếp thành vòng tròn, phù hợp với các thiết bị điều khiển theo chuẩn chân cắm octal cổ điển. Các terminal đấu dây của dòng đế tròn thường được bố trí xung quanh viền ngoài, tạo không gian rộng rãi cho việc đi dây. Kỹ thuật viên cần lưu ý kiểm tra kỹ rãnh định vị ở giữa đế để cắm đúng chiều rơ le.

Sự đa dạng của các mã đế cắm Hivero này mang lại sự linh hoạt tối đa cho người thiết kế mạch. Tùy thuộc vào không gian tủ điện và thói quen đi dây, kỹ sư có thể chọn loại đế có terminal nằm cùng một phía hoặc phân bố đều hai bên. Khi thống kê khối lượng vật tư, việc ghi chú rõ ràng các mã HRS8, HTS1 hay HTS2 sẽ giúp bộ phận thu mua đặt hàng chính xác. Các sản phẩm này đều đạt tiêu chuẩn công nghiệp, đảm bảo độ bền bỉ trong môi trường hoạt động khắc nghiệt.



3. Những mã đế cắm rơ le 14 chân (14 PIN) thông dụng

Đối với các mạch logic phức tạp cần nhiều tiếp điểm phụ, thiết bị loại 14 pin là giải pháp tối ưu. Dưới đây là hai mã hàng phổ biến nhất thường được đưa vào danh mục vật tư.

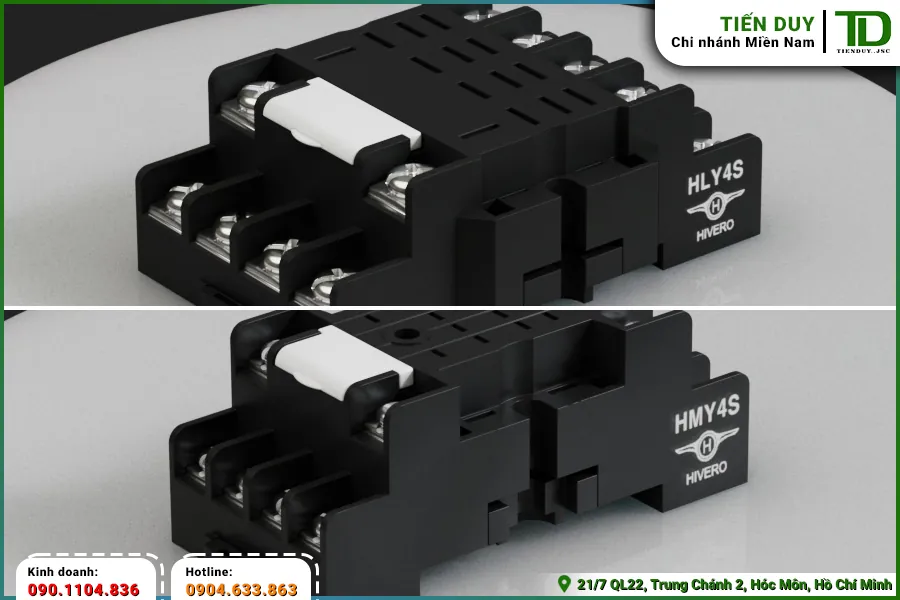

3.1. Dòng đế HMY4S chuyên dụng

Mã HMY4S là đại diện tiêu biểu cho dòng đế cắm rơ le 14 chân dùng để ghép nối với rơ le MY4 series. Thiết bị được bố trí 14 khe cắm dẹt nhỏ, chia thành các hàng song song tương ứng với 4 cặp tiếp điểm chuyển đổi của rơ le. Do số lượng chân đấu nối nhiều, các terminal vít vặn được thiết kế xếp tầng cực kỳ khoa học để tiết kiệm diện tích bề mặt. Người thợ thi công cần sử dụng đầu cốt chữ Y hoặc cốt tròn loại nhỏ để đảm bảo các đầu dây không bị chạm chập vào nhau.

Mặc dù tích hợp tới 14 điểm kết nối, kích thước tổng thể của HMY4S vẫn được tối ưu hóa để không chiếm quá nhiều không gian trên thanh ray. Phần nhựa cách điện giữa các tầng terminal được đúc nhô cao, tạo thành vách ngăn an toàn chống phóng điện. Khi cắm rơ le vào đế, hệ thống lẫy giữ bằng kim loại đi kèm sẽ móc chặt vào thân rơ le, ngăn chặn tình trạng bung khớp do rung động. Đây là thiết kế mang tính thực tiễn cao, rất được ưa chuộng trong các hệ thống tự động hóa nhà máy.

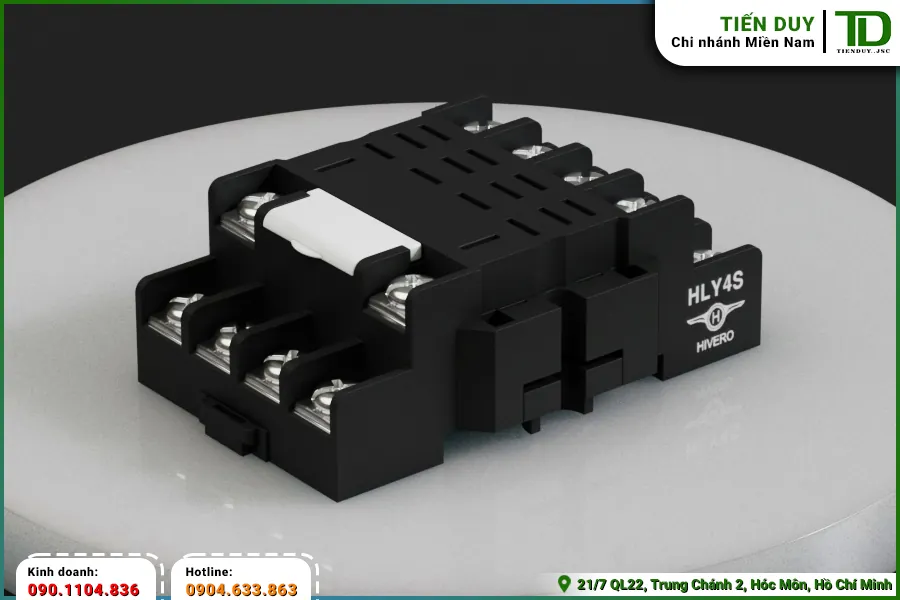

3.2. Dòng đế HLY4S tải dòng cao

Tương tự như phiên bản 8 chân, mã đế cắm rơ le Hivero HLY4S được sản xuất để phục vụ riêng cho dòng rơ le LY4 series 14 chân. Đặc điểm nổi bật của mã hàng này là kích thước khe cắm và terminal đấu nối đều lớn hơn hẳn so với dòng MY. Cấu trúc này cho phép kỹ sư sử dụng các loại dây dẫn có tiết diện lớn hơn để chịu tải dòng điện cao qua các tiếp điểm. Vật liệu đồng thau mạ kẽm tại các điểm tiếp xúc giúp giảm thiểu điện trở, hạn chế sinh nhiệt cục bộ khi mạch hoạt động liên tục.

Việc thi công đấu nối trên đế HLY4S đòi hỏi sự cẩn thận trong khâu bấm đầu cốt và siết lực ốc vít. Các vách ngăn cách điện trên thiết bị được gia cố dày dặn, đảm bảo an toàn tuyệt đối ngay cả khi xảy ra sự cố quá áp nhẹ. Kỹ thuật viên thường ưu tiên sử dụng mã đế này trong các tủ điều khiển động cơ hoặc hệ thống chiếu sáng công suất lớn. Sự kết hợp giữa rơ le LY4 và đế HLY4S tạo nên một cụm thiết bị đóng cắt cực kỳ bền bỉ và đáng tin cậy.

Để nhận báo giá sỉ chiết khấu cao cho các dòng đế cắm và rơ le công nghiệp, quý khách hàng vui lòng liên hệ trực tiếp qua hotline/zalo 0901.104.836 (Ms Hiền). Đội ngũ kỹ thuật của Tiến Duy luôn sẵn sàng hỗ trợ kiểm tra tồn kho và tư vấn mã hàng tương đương nhanh chóng nhất. Chúng tôi cam kết cung cấp mức giá cạnh tranh nhất cho các đơn vị sản xuất tủ bảng điện. Mọi yêu cầu báo giá dự án sẽ được xử lý và phản hồi ngay trong ngày làm việc.



4. Hướng dẫn tra cứu mã đế cắm Hivero tương ứng với rơ le

Việc ghép nối sai chuẩn giữa rơ le và đế cắm sẽ dẫn đến tình trạng không thể lắp ráp hoặc gây chập cháy mạch điện. Kỹ sư cần nắm vững quy tắc tra cứu mã hàng để lên dự toán chính xác.

4.1. Quy tắc ghép nối MY series

Đối với dòng rơ le MY series, quy tắc chọn đế cắm phụ thuộc hoàn toàn vào số lượng tiếp điểm của rơ le. Nếu bạn đang sử dụng rơ le MY2, bạn bắt buộc phải chọn đế cắm rơ le 8 chân mã HMY2S. Ngược lại, nếu rơ le là loại MY4, mã đế tương ứng sẽ là HMY4S với 14 lỗ cắm. Việc ghi nhớ quy tắc này giúp nhân viên thu mua tránh được những nhầm lẫn tai hại khi đặt hàng.

Sự đồng bộ về mặt cơ khí giữa rơ le và đế cắm MY series đảm bảo lực cắm rút vừa phải, không quá lỏng cũng không quá rít. Khi thiết kế mạch, kỹ sư có thể tham khảo thêm các tài liệu kỹ thuật của hãng để hiểu rõ sơ đồ đấu dây in trên thân thiết bị. Việc nắm vững các thông số này sẽ giúp quá trình triển khai bản vẽ ra thực tế diễn ra trơn tru hơn. Để hiểu sâu hơn về cấu tạo và ứng dụng của dòng rơ le này trong mạch điều khiển, bạn có thể tham khảo thêm bài viết chuyên sâu của chúng tôi.

>>> Xem thêm: Rơ le trung gian kiếng Hivero: Giải pháp đóng cắt mạch điều khiển tin cậy



4.2. Quy tắc ghép nối LY series

Tương tự như dòng MY, quy tắc chọn đế cho rơ le LY series cũng tuân theo logic tương ứng về số chân. Rơ le LY2 sẽ đi kèm với đế HLY2S, trong khi rơ le LY4 bắt buộc phải dùng đế cắm rơ le 14 chân mã HLY4S. Điểm khác biệt lớn nhất là chân cắm của dòng LY to và dẹt hơn, do đó tuyệt đối không thể cắm chéo rơ le LY vào đế MY hoặc ngược lại. Kỹ thuật viên cần kiểm tra kỹ mã in trên vỏ rơ le trước khi tiến hành xuất kho vật tư để lắp ráp.



4.3. Lưu ý khi lên danh mục vật tư tủ điện

Khi tiến hành lên danh mục vật tư cho một dự án tủ điện, việc liệt kê chính xác mã đế cắm Hivero là bước cực kỳ quan trọng. Rất nhiều trường hợp người thiết kế chỉ ghi chung chung là đế rơ le, dẫn đến việc bộ phận mua hàng nhập sai chủng loại. Mỗi mã rơ le đều phải có một dòng vật tư đế cắm đi kèm tương ứng trong bảng dự toán. Kỹ sư nên tạo một bảng tham chiếu nội bộ để đối chiếu nhanh giữa mã rơ le và mã đế.

Ngoài ra, kỹ sư cần lưu ý thống kê đầy đủ các phụ kiện đi kèm để đảm bảo quá trình thi công không bị gián đoạn, bao gồm một số vật tư phụ thường bị bỏ sót khi lên dự toán như sau:

• Lẫy giữ rơ le bằng nhựa hoặc kim loại chống rung động.
• Thanh ray nhôm tiêu chuẩn dùng để gài đế cắm.
• Thanh chặn hai đầu giúp cố định cụm thiết bị.
• Nhãn tên đánh dấu thứ tự thiết bị trên bảng điện.



4.4. Kiểm tra thông số điện áp và dòng tải

Mặc dù đế cắm rơ le Hivero chỉ là thiết bị dẫn điện thụ động, kỹ sư vẫn phải kiểm tra kỹ khả năng chịu tải của các terminal. Dòng điện định mức chạy qua các tiếp điểm của đế phải lớn hơn hoặc bằng dòng tải thực tế của mạch điều khiển. Nếu sử dụng đế cắm cho các tải có dòng khởi động lớn, cần đánh giá lại tiết diện dây dẫn và lực siết của ốc vít. Việc tuân thủ nghiêm ngặt các thông số kỹ thuật do nhà sản xuất công bố sẽ ngăn ngừa triệt để nguy cơ phát nhiệt gây chảy nhựa đế cắm.



5. Các tiêu chí kỹ thuật khi lắp đặt đế cắm rơ le Hivero

Để phát huy tối đa độ bền của thiết bị, quá trình thi công phải tuân thủ các tiêu chuẩn kỹ thuật điện công nghiệp. Thao tác lắp đặt đúng cách giúp hệ thống vận hành an toàn và dễ dàng bảo trì.

5.1. Phương pháp gài thanh ray DIN

Hầu hết các thiết bị đế cắm rơ le Hivero đều được thiết kế để lắp đặt nhanh trên thanh ray nhôm 35mm. Thao tác chuẩn là móc ngàm cố định ở phía trên đế vào cạnh trên của thanh ray trước. Sau đó, dùng lực ấn nhẹ phần thân dưới của đế vào thanh ray cho đến khi nghe tiếng tách của lẫy khóa đàn hồi. Phương pháp này đảm bảo thiết bị được giữ chặt vuông góc với mặt bảng điện, không bị xô lệch khi có lực tác động từ bên ngoài.

Khi cần tháo dỡ hoặc di dời vị trí, tuyệt đối không được dùng sức giật mạnh thiết bị ra khỏi thanh ray. Kỹ thuật viên cần sử dụng một chiếc tua vít dẹp nhỏ, đưa vào khe của lẫy khóa phía dưới và nạy nhẹ hướng xuống. Lúc này, ngàm khóa sẽ mở ra và bạn có thể dễ dàng nhấc đế cắm ra ngoài. Thao tác đúng kỹ thuật sẽ bảo vệ ngàm nhựa không bị gãy vỡ, cho phép tái sử dụng thiết bị nhiều lần.



5.2. Kỹ thuật siết dây đấu nối

Việc đấu nối dây dẫn vào terminal của đế cắm rơ le 8 chân hoặc 14 chân đòi hỏi kỹ thuật bấm cốt chuẩn xác. Kỹ sư nên sử dụng đầu cốt chữ Y bọc nhựa hoặc cốt pin rỗng tùy thuộc vào cấu tạo của từng loại ốc siết. Khi đưa đầu cốt vào khe, cần đảm bảo phần kim loại nằm hoàn toàn dưới mâm ép của ốc vít. Lực siết tua vít phải vừa đủ độ chặt để dây không bị tuột, nhưng không quá mạnh làm chờn ren hoặc nứt vách nhựa cách điện.



5.3. Khoảng cách tản nhiệt an toàn

Khi lắp đặt hàng loạt đế cắm rơ le 14 chân sát nhau trên cùng một thanh ray, vấn đề tản nhiệt cần được đặc biệt lưu tâm. Mặc dù rơ le trung gian tỏa nhiệt không quá lớn, nhưng sự tích tụ nhiệt từ hàng chục thiết bị có thể làm giảm tuổi thọ của cuộn dây. Kỹ sư thiết kế nên bố trí khoảng hở tối thiểu giữa các cụm rơ le, hoặc sử dụng quạt thông gió để đối lưu không khí trong tủ. Việc này giúp duy trì nhiệt độ môi trường xung quanh thiết bị luôn ở mức an toàn.

Dưới đây là một số lưu ý quan trọng về không gian lắp đặt thiết bị trong tủ điện công nghiệp:

• Tránh bố trí cụm rơ le ngay phía trên các thiết bị phát nhiệt mạnh như biến tần.
• Đảm bảo khoảng cách từ mặt trên của rơ le đến máng cáp đủ rộng để cắm rút.
• Sử dụng thanh chặn ở hai đầu dãy đế cắm để cố định toàn bộ khối thiết bị.
• Gắn nhãn tên rõ ràng cho từng vị trí để hỗ trợ công tác dò dây sau này.

6. Phương pháp kiểm tra tiếp xúc chân cắm định kỳ

Trong quá trình vận hành dài hạn, các điểm tiếp xúc giữa chân rơ le và khe của đế cắm rơ le Hivero có thể bị suy giảm chất lượng do bụi bẩn hoặc oxy hóa. Kỹ thuật viên bảo trì cần lập kế hoạch kiểm tra định kỳ để phát hiện sớm các dấu hiệu tiếp xúc kém. Thao tác đầu tiên là quan sát bằng mắt thường xem có hiện tượng đổi màu, cháy xém tại các lỗ cắm hay không. Nếu phát hiện vách nhựa xung quanh khe cắm bị biến dạng do nhiệt, bắt buộc phải thay thế đế cắm mới ngay lập tức để đảm bảo an toàn.

Bước tiếp theo là kiểm tra lực kẹp cơ học của các lá đồng bên trong khe cắm của các mã đế cắm Hivero đang sử dụng. Bằng cách rút rơ le ra và cắm lại vài lần, người thợ có thể cảm nhận được độ mút của ngàm kim loại. Nếu rơ le cắm vào quá lỏng lẻo, chứng tỏ các lá đồng đã bị giãn và mất tính đàn hồi. Trong trường hợp này, việc cố tình sử dụng tiếp sẽ gây ra hiện tượng phóng tia lửa điện làm hỏng cả rơ le lẫn thiết bị điều khiển. Việc dự phòng sẵn vật tư trong kho sẽ giúp công tác thay thế diễn ra nhanh chóng.

Để vệ sinh các khe cắm bị bám bụi, tuyệt đối không sử dụng các dung dịch tẩy rửa có tính ăn mòn hóa học hoặc chứa nước. Kỹ thuật viên nên dùng bình xịt khí nén chuyên dụng để thổi sạch bụi bẩn bên trong các lỗ cắm. Đối với các terminal đấu dây, cần dùng tua vít kiểm tra lại lực siết của toàn bộ ốc vít, vì rung động từ máy móc có thể làm chúng nới lỏng theo thời gian. Một hệ thống rơ le được bảo dưỡng tốt sẽ duy trì độ nhạy bén và độ tin cậy tuyệt đối cho toàn bộ dây chuyền sản xuất.
