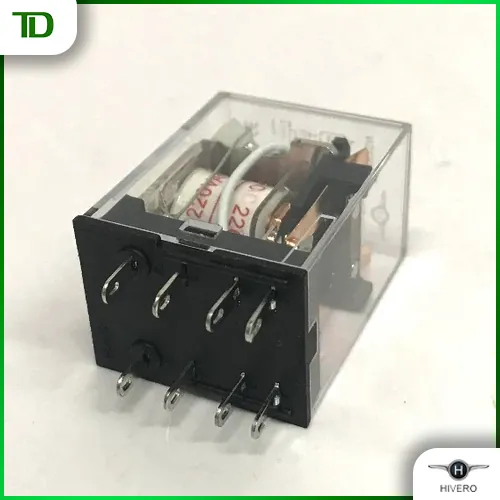

Rơ le trung gian kiếng Hivero (Glass Relay) là thiết bị đóng cắt phụ trợ chuyên dụng cho mạch điều khiển công nghiệp, tích hợp sẵn đèn LED hiển thị trạng thái cuộn hút. Sản phẩm bao gồm ba dòng cốt lõi: MY Series (tiếp điểm 5A, cấu hình chân dẹt nhỏ), LY Series (tiếp điểm 10A, cấu hình chân dẹt lớn) và MP Series (tiếp điểm 10A, chân tròn). Cuộn hút hỗ trợ đa dạng cấp nguồn điều khiển gồm AC 220V, AC 110V, DC 110V, DC 24V và DC 12V với dải tiếp điểm tùy chọn 2 cặp (8 chân) hoặc 4 cặp (14 chân). Để đảm bảo đồng bộ cơ khí, thiết bị yêu cầu kết hợp chuẩn xác với các mã đế rơ le trung gian Hivero chuyên dụng như HMY2S, HMY4S, HLY2S, HLY4S, HRS8 hoặc HTS1.



1. Nhận diện cấu tạo vật lý của rơ le trung gian kiếng Hivero

Cụm thiết bị đóng cắt phụ trợ đóng vai trò vô cùng quan trọng trong việc truyền dẫn tín hiệu điều khiển logic của tủ bảng điện. Để tối ưu hóa quá trình thiết kế sơ đồ, việc nắm vững cấu trúc vật lý của thiết bị là yêu cầu hàng đầu đối với mọi kỹ sư.

1.1. Thiết kế vỏ kiếng trong suốt và đèn LED hiển thị trạng thái

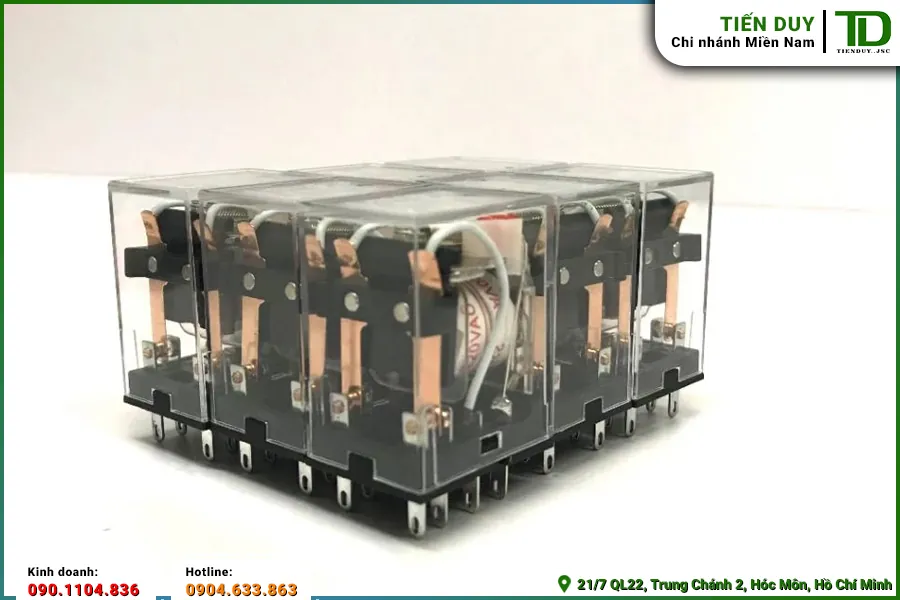

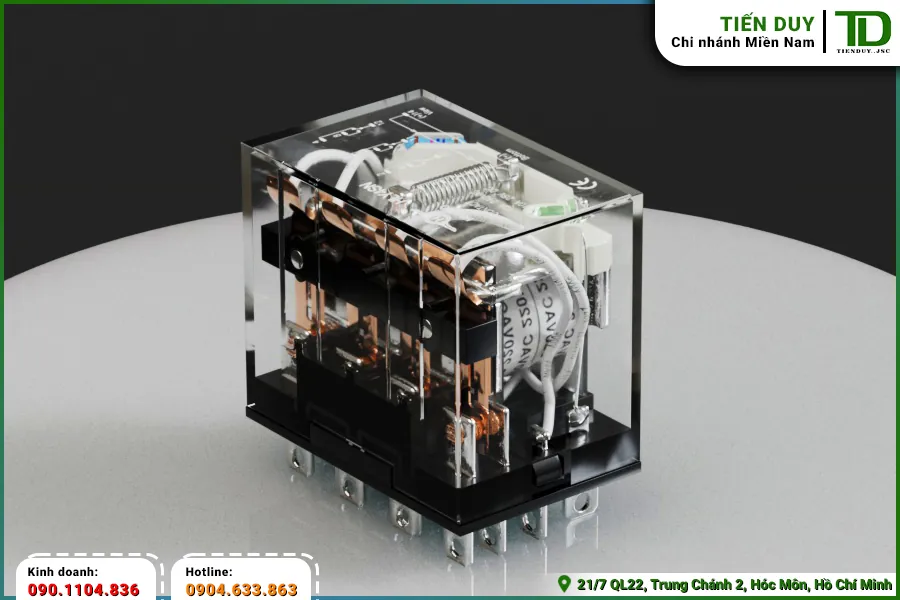

Thiết bị sở hữu phần lớp vỏ bọc bằng nhựa cứng cao cấp trong suốt giúp bảo vệ hoàn toàn các cơ cấu cơ khí và cuộn dây bên trong khỏi bụi bẩn. Thiết kế trực quan này cho phép người vận hành dễ dàng quan sát sự chuyển động của các lá đồng tiếp điểm bằng mắt thường mà không cần tháo dải bảo vệ. Nằm ở góc trên cùng của khối rơ le là một bóng LED tín hiệu cực kỳ nhạy bén nối song song với hai đầu cuộn hút. Đèn LED này sẽ phát sáng ngay khi cuộn dây được cấp nguồn nhằm báo hiệu trạng thái hoạt động trực quan cho nhân viên kỹ thuật. Sự hiện diện của dòng rơ le trung gian kiếng Hivero giúp đơn giản hóa quá trình giám sát trực quan tại các dây chuyền lắp ráp hiện đại.



1.2. Cơ cấu chân cắm bằng hợp kim đồng dẻo dai

Phần chân cắm phía dưới được chế tạo từ hợp kim đồng mạ chống ăn mòn hóa học nhằm duy trì khả năng dẫn điện liên tục ở cường độ cao. Độ cứng vật lý của các chân cắm được tính toán chuẩn xác để không bị cong vênh hay lỏng lẻo khi cắm chặt vào khe đế rơ le. Khách hàng khi kiểm tra các dải sản phẩm Hivero luôn đánh giá cao độ hoàn thiện cơ khí đồng bộ của các ngàm gài định vị này. Việc chân cắm khít chặt vào lá đồng đàn hồi của đế cắm giúp loại bỏ hoàn toàn rủi ro phát sinh tia lửa điện do tiếp xúc kém. Đây là yếu tố cơ khí quyết định trực tiếp đến độ an toàn vận hành của toàn bộ hệ thống mạch điều khiển phụ trợ.

Bề mặt các chân cắm còn được phủ một lớp mạ mỏng chất lượng cao giúp tăng cường độ nhẵn bóng và giảm tối đa điện trở tiếp xúc bề mặt. Cấu trúc chân dẹt hoặc chân tròn được phân định rõ ràng bằng mắt thường để hạn chế tình trạng cắm sai chiều cơ khí. Các ngàm nhựa bảo vệ xung quanh chân cắm giúp định hướng chính xác hành trình khi cắm thiết bị vào đế giữ. Cơ cấu khóa cơ học thông minh đi kèm giúp cụm rơ le luôn đứng vững vàng trước các va đập cơ học trong tủ điện. Điều này mang lại sự tin cậy rất lớn cho các đơn vị thi công tủ bảng điện công nghiệp.

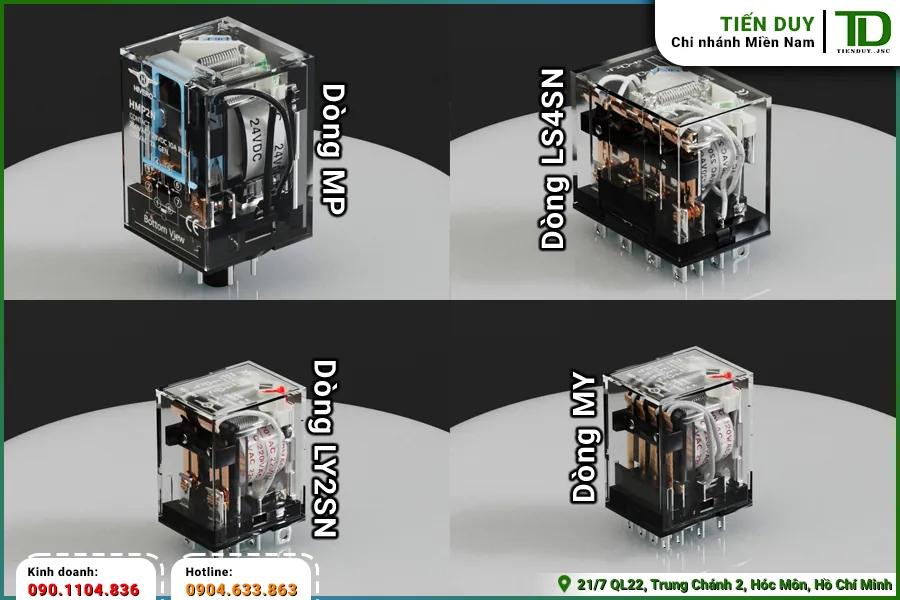

2. Các phân hệ rơ le trung gian kiếng Hivero tiêu chuẩn

Việc phân loại thiết bị theo các series tiêu chuẩn giúp quá trình thống kê khối lượng vật tư diễn ra vô cùng nhanh chóng. Các dòng rơ le trung gian kiếng Hivero được thiết kế tối ưu cho từng dải tải dòng điện cụ thể để kỹ sư dễ dàng lựa chọn.

2.1. Phân hệ MY Series tải nhỏ 5A chuyên dụng

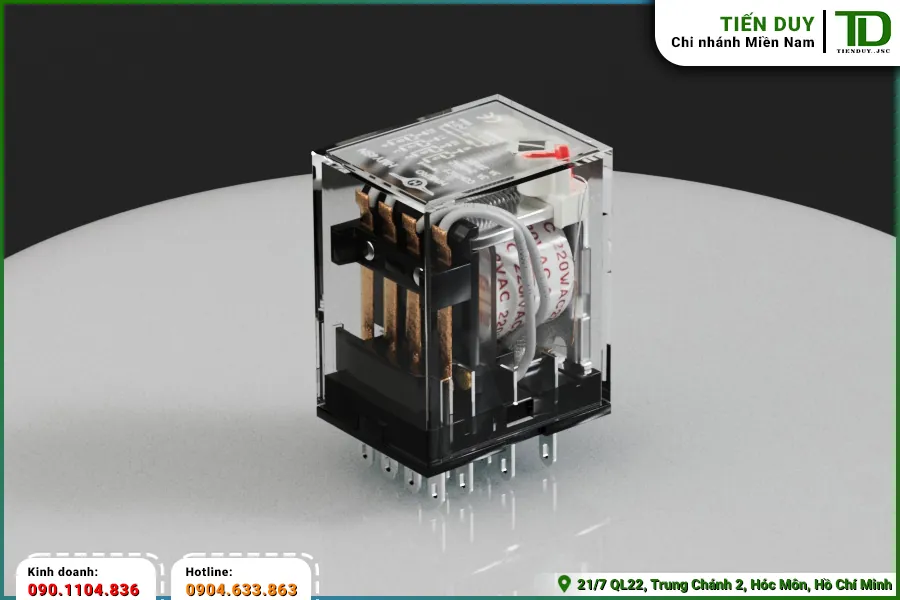

Series MY là phân hệ rơ le kiếng cỡ nhỏ có định mức dòng điện đi qua các tiếp điểm đóng cắt giới hạn ở mức 5A xoay chiều. Thiết bị này được trang bị cấu hình chân cắm dạng dẹt mỏng giúp tiết kiệm tối đa diện tích bề mặt của các bảng mạch điều khiển. Với thiết kế nhỏ gọn, phân hệ này là giải pháp hoàn hảo để truyền dẫn các tín hiệu điều khiển logic dòng nhỏ từ PLC ra cơ cấu chấp hành. Các mã hàng thuộc series MY luôn được duy trì sẵn kho với số lượng lớn để đáp ứng tiến độ lắp ráp cho các dự án lớn. Độ bền của tiếp điểm mạ bạc dải dòng này đảm bảo thiết bị vận hành ổn định qua hàng trăm ngàn chu kỳ đóng cắt.



2.2. Phân hệ LY Series tải trung 10A tăng cường

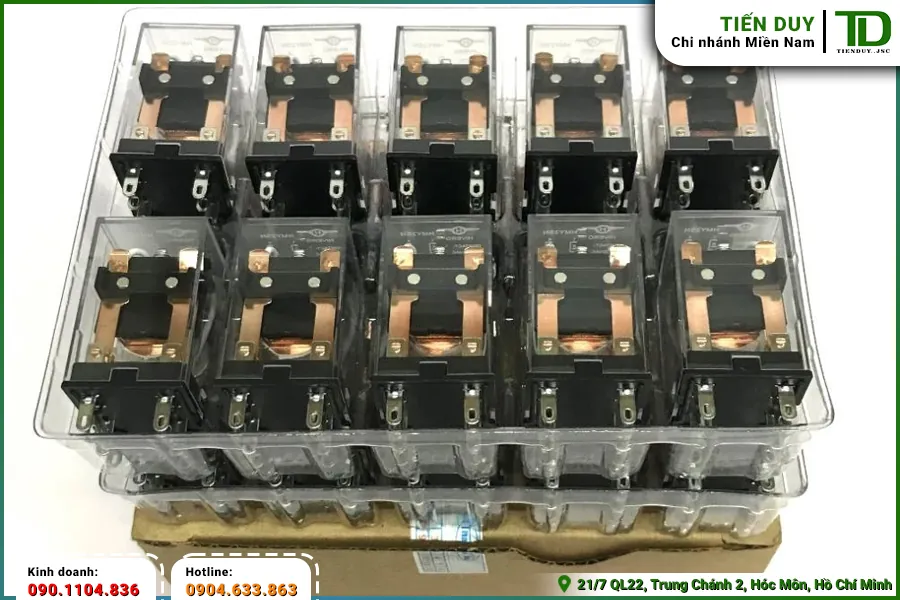

Đối với các nhánh mạch điều khiển cuộn hút khởi động từ hoặc các van điện từ có công suất trung bình, series LY là lựa chọn bắt buộc. Phân hệ này hỗ trợ định mức dòng điện tiếp điểm lên đến 10A nhờ cấu trúc lá đồng dẫn điện được gia cố dày dặn và bản chân cắm dẹt lớn chắc chắn. Khả năng chịu tải tăng cường giúp thiết bị không bị hiện tượng phát nhiệt lớn gây chảy nhựa vỏ khi hoạt động liên tục trong nhiều giờ. Việc lựa chọn series LY giúp mạch động lực phụ trợ hoạt động trơn tru mà không cần sử dụng thêm các khởi động từ phụ. Cấu trúc chân dẹt lớn của dòng này cũng giúp tăng độ bám cơ học khi lắp đặt trên mặt đế cắm rời.



2.3. Phân hệ MP Series dạng chân tròn công nghiệp

Series MP nổi bật với cấu hình chân cắm dạng tròn tròn truyền thống được ứng dụng phổ biến trong các tủ điện công nghiệp nặng. Cấu trúc chân tròn mang lại diện tích tiếp xúc lớn hơn và khả năng định vị cơ học vô cùng vững chãi trước các rung động mạnh của máy móc. Định mức dòng điện tiếp điểm của phân hệ này cũng đạt mức 10A xoay chiều, tương thích hoàn hảo với lưới điện nhà xưởng. Đây là dòng thiết bị chuyên dùng cho các mạch bảo vệ khẩn cấp hoặc mạch đo lường thứ cấp của máy biến dòng điện. Độ tin cậy cao của cấu trúc chân tròn giúp loại bỏ rủi ro tuột chân cắm khi tủ điện gặp chấn động mạnh bề ngoài.

Bảng 1: Bảng giá các phân hệ rơ le trung gian kiếng Hivero



3. Thông số nguồn cấp và định mức dòng điện trên rơ le

Việc chọn lựa cấp điện áp cuộn hút là bước kỹ thuật tiên quyết khi tiến hành lên danh mục vật tư cho dự án tủ bảng điện. Các thông số này quyết định trực tiếp đến khả năng tích hợp của rơ le trung gian kiếng Hivero vào sơ đồ nguyên lý mạch điều khiển.

3.1. Dải điện áp điều khiển AC xoay chiều (220V, 110V)

Điện áp điều khiển xoay chiều AC là cấp nguồn phổ biến nhất được sử dụng để kích hoạt cuộn hút rơ le trong các hệ thống điện dân dụng và công nghiệp. Hãng cung cấp hai chuẩn điện áp AC tiêu chuẩn là 220V xoay chiều cho lưới điện thông dụng và 110V cho các mạch điều khiển đặc thù. Cuộn hút AC được quấn bằng dây đồng điện từ chất lượng cao có khả năng chống ngắn mạch vòng dây cực tốt khi quá nhiệt. Việc cấp đúng nguồn điện áp xoay chiều giúp thiết bị đóng cắt dứt khoát và không sinh ra tiếng kêu rè rè khó chịu. Kỹ thuật viên cần kiểm tra kỹ ký hiệu dòng AC in trên đỉnh vỏ nhựa trước khi tiến hành đấu nối chạy thử nghiệm.



3.2. Dải điện áp điều khiển DC một chiều (24V, 12V, 110V)

Đối với các tủ điện tự động hóa thông minh sử dụng PLC, nguồn điều khiển một chiều DC là dải điện áp an toàn được ưu tiên lựa chọn hàng đầu. Các cấp điện áp DC một chiều tiêu chuẩn được hãng sản xuất bao gồm dải DC 24V phổ thông, DC 12V nhỏ gọn và DC 110V chuyên dụng cho ngành điện lực. Cuộn hút DC được thiết kế tối ưu để tiêu thụ điện năng cực thấp, giúp giảm tải nhiệt lượng tỏa ra bên trong không gian tủ điện kín. Điốt bảo vệ tích hợp sẵn bên trong rơ le giúp ngăn chặn dòng điện ngược phá hỏng cổng ra số của bộ điều khiển lập trình. Sự đa dạng này cho phép rơ le dễ dàng giao tiếp với mọi thiết bị tự động hóa hiện đại.



3.3. Dòng cắt định mức của tiếp điểm cơ khí

Dòng cắt định mức là thông số giới hạn dòng điện tối đa mà lá đồng tiếp điểm có thể đóng cắt an toàn mà không bị cháy dính hay biến dạng bề mặt tiếp xúc. Các bề mặt tiếp điểm được hãng phủ lớp hợp kim bạc chống hồ quang điện chất lượng cao nhằm dập tắt tia lửa nhanh chóng khi đóng mở mạch có tải. Việc vận hành thiết bị vượt quá dòng cắt khuyến cáo của nhà sản xuất sẽ làm suy sụt nghiêm trọng tuổi thọ của rơ le. Kỹ sư cần tính toán kỹ lưỡng dòng khởi động của tải cảm kháng trước khi quyết định đấu nối trực tiếp qua tiếp điểm phụ trợ. Trong trường hợp tải động cơ lớn, bắt buộc phải đấu nối qua khởi động từ để bảo vệ an toàn cho thiết bị.



3.4. Sự suy sụt tiếp điểm theo tần suất đóng cắt

Tần suất đóng cắt liên tục là yếu tố vật lý hàng đầu gây ra sự hao mòn cơ học và giảm sút độ bền cách điện của bề mặt lá đồng tiếp tiếp. Trong môi trường công nghiệp có chu kỳ đóng mở liên tục, hiện tượng mỏi kim loại của lò xo đàn hồi sẽ diễn ra nhanh hơn so với điều kiện chờ tiêu chuẩn. Việc giám sát và kiểm tra định kỳ điện trở tiếp xúc là quy trình bảo dưỡng không thể bỏ qua để phòng ngừa các sự cố mất tín hiệu điều khiển. Nhà sản xuất luôn đưa ra các khuyến cáo cụ thể về giới hạn số lần đóng cắt cơ học để hỗ trợ kỹ sư lập kế hoạch bảo trì thiết bị định kỳ. Việc thay thế kịp thời các khối rơ le đã hết hạn sử dụng sẽ bảo vệ an toàn cho toàn bộ dây chuyền sản xuất.

Quý đối tác cần kiểm tra tồn kho các mã hàng an toàn hoặc nhận báo giá sỉ cho dự án, vui lòng liên hệ trực tiếp Tiến Duy qua hotline 0901.104.836 (Ms Hiền) để được hỗ trợ nhanh nhất. Hệ thống tổng kho của chúng tôi luôn duy trì sẵn số lượng lớn vật tư để đáp ứng mọi tiến độ thi công khẩn cấp. Đội ngũ chuyên viên sẽ hỗ trợ tra cứu mã hàng tương đương một cách chính xác và chuyên nghiệp. Khách hàng B2B sẽ luôn nhận được mức chiết khấu cực kỳ ưu đãi khi hợp tác dài hạn.



4. Những mã đế rơ le trung gian Hivero tương thích theo số chân

Để đảm bảo rơ le kiếng hoạt động ổn định và dễ dàng bảo dưỡng, việc lựa chọn đế cắm tương thích là bước cơ khí vô cùng quan trọng. Việc chọn đúng mã đế rơ le trung gian Hivero theo số chân cắm sẽ quyết định trực tiếp đến tính liên tục của mạch dây tín hiệu điều khiển.

4.1. Các loại đế cắm 8 chân (8-pin) cho rơ le 2 cặp tiếp điểm

Các dòng rơ le kiếng hỗ trợ cấu hình 2 cặp tiếp điểm đóng cắt (DPDT) tương thích hoàn hảo với các mã đế cắm cấu trúc 8 chân tròn hoặc chân dẹt. Đế cắm được đúc từ nhựa cách điện cao cấp cứng cáp, tích hợp sẵn các lá đồng kẹp chân có lực đàn hồi cực lớn để chống lỏng lẻo tiếp xúc. Việc bố trí các chân ốc siết dây một cách khoa học giúp kỹ thuật viên đấu nối nhanh chóng mà không lo hiện tượng chồng chéo đầu cốt. Hệ thống ốc siết cáp được thiết kế chắc chắn giúp giữ chặt dây dẫn điều khiển trước các rung chấn mạnh mẽ ngoài hiện trường. Dưới đây là các mã đế cắm 8 chân tiêu chuẩn được hãng phân phối để đáp ứng dải sản phẩm tương ứng:

Hệ thống đế cắm rơ le 8 chân tiêu chuẩn được phân loại rõ ràng theo cấu hình chân cắm của thiết bị chỉ thị:

• Mã HMY2S chuyên dụng làm đế cắm 8 chân dẹt nhỏ cho dòng MY Series tải nhỏ 5A.
• Mã HLY2S được đúc chắc chắn làm đế cắm 8 chân dẹt lớn cho dòng LY Series tải trung 10A.
• Mã HRS8 được gia cố ngàm nhựa làm đế cắm 8 chân tròn thông dụng cho mạch công nghiệp.
• Mã HTS2 thiết kế mỏng nhẹ làm đế cắm 8 chân dẹt tối ưu không gian tủ bảng điều khiển.



4.2. Các loại đế cắm 14 chân (14-pin) cho rơ le 4 cặp tiếp điểm

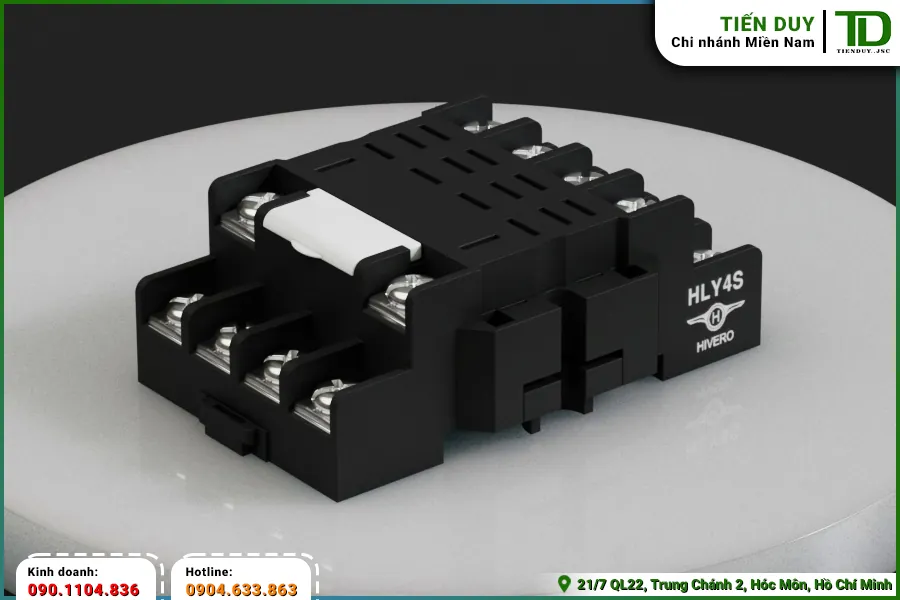

Đối với các rơ le kiếng cấu hình 4 cặp tiếp điểm đóng cắt (4PDT) phục vụ các mạch khóa chéo phức tạp, đế cắm 14 chân là lựa chọn bắt buộc. Hãng cung cấp các mã đế 14 chân dẹt nhỏ HMY4S và chân dẹt lớn HLY4S để tương thích hoàn toàn với kết cấu chân cắm của dòng MY và LY Series tương ứng. Thân đế cắm được trang bị sẵn ngàm gài bằng nhựa hoặc sắt để móc khóa cố định rơ le luôn đứng vững vàng dọc theo thanh ray nhôm. Việc phân bổ khoảng cách giữa các hàng ốc siết dây đạt tiêu chuẩn cách điện cao, triệt tiêu hiện tượng phóng điện bề mặt giữa các pha điều khiển kề nhau. Đây là món phụ kiện cơ khí thiết yếu giúp nâng cao độ an toàn cho các cụm tủ điện tự động hóa quy mô lớn.

Bảng 2: Bảng giá các mã đế đỡ rơ le trung gian Hivero



5. Hướng dẫn tra cứu mã rơ le kiếng Hivero trên sơ đồ mạch

Việc tra cứu các thông số ký hiệu in trên vỏ thiết bị đòi hỏi sự am hiểu sâu sắc về các quy chuẩn ký hiệu bản vẽ quốc tế. Nhân viên mua hàng cần nắm vững các quy tắc đọc mã rơ le kiếng Hivero để tiến hành lên dự toán vật tư chính xác tuyệt đối.

5.1. Cách đọc ký hiệu số cực đóng cắt (2CO, 4CO)

Ký hiệu cực đóng cắt phản ánh số lượng cặp tiếp điểm thường mở thường đóng độc lập tích hợp sẵn bên trong dải vỏ kiếng bảo vệ của thiết bị. Ký hiệu 2CO tương ứng với cấu hình 2 cặp tiếp điểm hoạt động, cho phép ngắt đồng thời nguồn nuôi của 2 mạch điều khiển độc lập nhau. Trong khi đó, ký hiệu 4CO đại diện cho cấu hình mở rộng 4 cặp tiếp điểm chuyên dùng cho các sơ đồ liên khóa an toàn phức tạp. Việc xác định đúng ký hiệu số cực đóng cắt này giúp kỹ sư thiết kế bố trí dải chân cắm trên bản vẽ gia công một cách khoa học. Đây là bước kỹ thuật quan trọng giúp ngăn ngừa các lỗi thiếu hụt chân đấu nối khi tiến hành gá lắp tủ.



5.2. Cách xác định tiếp điểm thường đóng và thường mở

Kỹ thuật viên hiện trường sẽ thực hiện các bước tra cứu sơ đồ nguyên lý tiếp điểm in trực tiếp trên bề mặt vỏ kiếng của rơ le:

• Đối chiếu số thứ tự chân cắm của cuộn hút được ký hiệu rõ ràng là chân số mười ba và mười bốn.
• Xác định các cặp tiếp điểm thường đóng được kết nối liền mạch ở trạng thái chưa cấp điện nguồn điều khiển.
• Nhận diện các cặp tiếp điểm thường mở được ký hiệu mở hoàn toàn, chỉ đóng lại khi cuộn hút có điện.
• Đo đạc kiểm tra thông mạch bằng đồng hồ vạn năng để xác định chính xác tính toàn vẹn của các tiếp điểm đồng.



5.3. Quy tắc kết hợp đế cắm tương thích để tránh sai sót cơ khí

Quy tắc phối ghép thiết bị đòi hỏi sự đồng bộ tuyệt đối về mặt hình học giữa chân cắm rơ le và các khe kẹp đồng của đế giữ phía dưới. Tuyệt đối không được gượng ép cắm chân dẹt của rơ le MY vào phần đế cắm chân tròn HRS8 vì sẽ gây ra hư hỏng biến dạng cơ khí ngay lập tức. Việc phối hợp sai chủng loại đế cắm sẽ dẫn đến hiện tượng lỏng chân tiếp xúc, phát sinh tia lửa điện gây cháy nổ tủ điều khiển. Sự cẩn thận trong khâu tra cứu catalogue đồng bộ giữa rơ le kiếng và đế cắm tương ứng là trách nhiệm hàng đầu của người lập danh mục vật tư. Quy trình kiểm tra chéo này sẽ loại bỏ hoàn toàn các lỗi sai sót cơ khí tốn kém thời gian sửa chữa tại công trường lắp ráp.

6. Phương pháp lắp đặt cơ khí rơ le kiếng trên ray nhôm tủ điện

Trong các hệ thống điều khiển tự động hóa, rơ le kiếng Hivero luôn được gá lắp ngay ngắn trên các thanh ray nhôm tiêu chuẩn theo định dạng DIN rail. Quá trình lắp đặt cơ khí bắt đầu bằng việc cố định thanh ray nhôm chắc chắn vào tấm panel gá lắp nằm ở khoang đáy tủ điện. Tiếp theo, kỹ thuật viên sẽ cài phần ngàm khóa bằng nhựa dẻo nằm phía sau đế rơ le vào đúng rãnh trượt của ray gá lắp cho đến khi nghe tiếng click định vị. Việc phân bổ khoảng cách giữa các cụm đế cắm cần được tính toán khoa học để có đủ không gian đi dây cáp tín hiệu trong máng nhựa luồn dây. Sự gọn gàng trong khâu bố trí thiết bị sẽ giúp tăng cường khả năng tỏa nhiệt tự nhiên cho toàn bộ khoang tủ điện kín.

Sau khi cố định toàn bộ các mã đế cắm dọc theo thanh ray nhôm gá lắp, kỹ thuật viên sẽ tiến hành cắm các khối rơ le kiếng vào đúng vị trí. Lực cắm cần được tác động đều và theo hướng thẳng đứng vuông góc với bề mặt đế cắm để tránh làm cong vênh các chân cắm mỏng bằng hợp kim đồng. Các ngàm nhựa định hướng sẽ giúp việc đưa rơ le vào đúng khe kẹp diễn ra một cách trơn tru và chính xác tuyệt đối. Kỹ thuật viên nên sử dụng thêm các thanh kẹp sắt giữ cố định đầu rơ le để đề phòng thiết bị bị tuột chân cắm khi có độ rung động cơ học lớn ngoài hiện trường. Sự chắc chắn này là tiêu chuẩn kỹ thuật bắt buộc tại các nhà máy cơ khí lắp ráp thiết bị điện công nghiệp nặng.

Quá trình đấu nối dây cáp tín hiệu điều khiển vào các cực ốc siết của đế cắm cần sử dụng các đầu cốt dẹt hoặc cốt tròn chất lượng cao để đảm bảo độ tiếp xúc tốt. Việc siết lực bu lông kẹp cáp cần được thực hiện bằng tua vít momen xoắn chuẩn để tránh tình trạng sứt ren ốc hoặc nứt vỡ khối nhựa cách điện của đế cắm. Nhân viên kỹ thuật cần dán các miếng nhãn ghi số thứ tự dải cầu đấu lên mặt trước nắp bảo vệ nhựa để thuận tiện cho việc dò mạch sau này. Sự đồng bộ cao về kỹ thuật cơ khí giúp rút ngắn đáng kể thời gian đưa hệ thống vào vận hành chạy thử nghiệm thực tế tại công trình. Việc tuân thủ nghiêm ngặt các quy trình lắp đặt sẽ kéo dài chu kỳ bảo dưỡng ổn định cho toàn bộ cụm tủ bảng điện điều khiển tự động tại các khu công nghiệp thuộc TP.HCM mở rộng.
