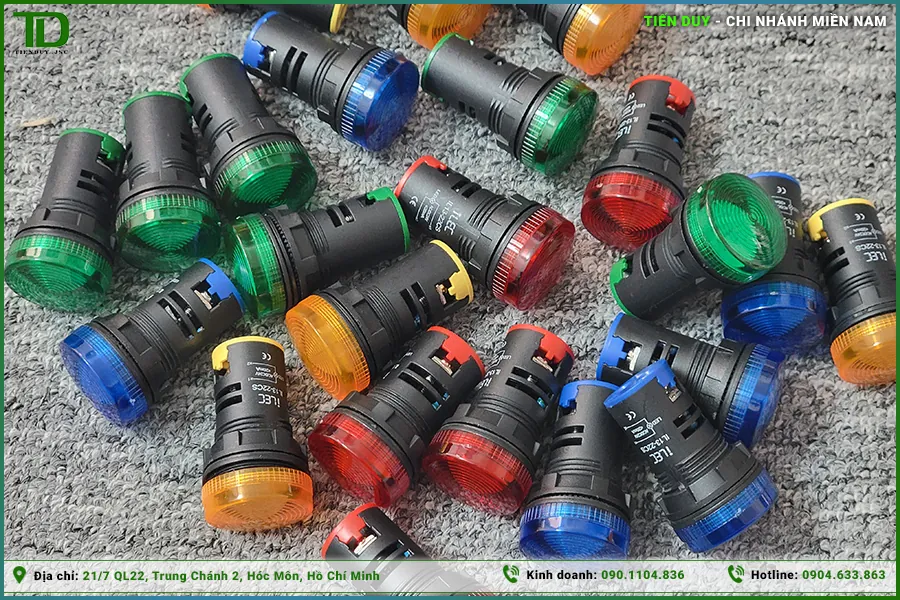

Trong các nhà máy sản xuất tại TP.HCM, việc giám sát trực quan tình trạng máy móc là nguyên tắc kỹ thuật bắt buộc để đảm bảo an toàn vận hành. Hệ thống đèn báo tủ điện ILEC đóng vai trò như những điểm cảnh báo liên tục, cập nhật tình trạng có điện, đang chạy hoặc đang gặp sự cố của từng cụm động cơ. Sự đa dạng về chủng loại, mức điện áp và màu sắc của dòng thiết bị này giúp kỹ sư dễ dàng xây dựng một mặt táp lô hiển thị logic, đáp ứng chính xác yêu cầu của mọi sơ đồ đấu nối công nghiệp thực tế.



1. Tầm quan trọng của đèn báo tủ điện ILEC trong vận hành

Sự hiện diện của thiết bị cảnh báo quang học giúp người thợ nắm bắt tức thời vòng đời hoạt động của máy móc. Đây là chốt chặn thông tin đầu tiên trước khi can thiệp vào các cơ cấu chấp hành bên trong.

1.1. Chức năng trực quan hóa trạng thái máy móc

Việc vận hành một cỗ máy kín đặc trong lớp vỏ thép sẽ vô cùng nguy hiểm nếu thiếu đi sự phản hồi về mặt tín hiệu điện. Đèn báo tủ điện ILEC cung cấp dữ liệu hình ảnh trực tiếp, xác nhận các lệnh từ nút nhấn hoặc hệ thống vi xử lý đã được thực thi hay chưa. Thay vì phải dùng đồng hồ đo điện để dò từng điểm tiếp xúc, người quản lý chỉ cần liếc qua mặt cánh tủ là có thể nắm được tổng quan tình hình. Để hiểu rõ hơn về hệ sinh thái các thiết bị hỗ trợ này, bạn có thể tham khảo thêm bài viết Phụ kiện tủ điện là gì? Phụ kiện tủ điện gồm những loại nào? nhằm lên phương án thiết kế chuẩn xác.



1.2. Tuân thủ quy tắc màu sắc hiển thị công nghiệp

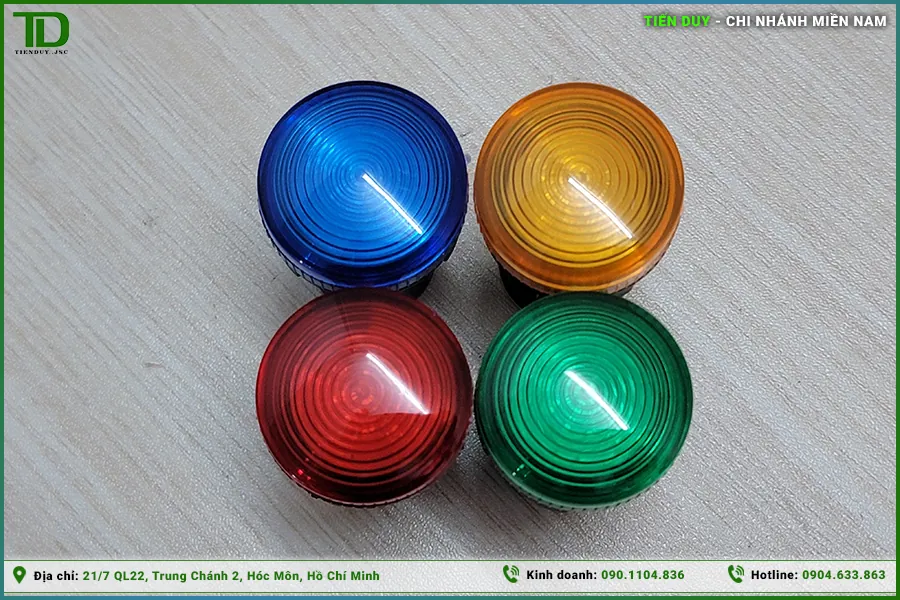

Các tiêu chuẩn cơ điện quốc tế luôn quy định rất khắt khe về việc đồng bộ hóa màu sắc hiển thị trên bề mặt thiết bị. Bằng cách phân định rõ ràng đỏ cho nguồn, xanh cho trạng thái chạy và vàng cho sự cố, linh kiện hiển thị mặt tủ tạo ra một ngôn ngữ giao tiếp không lời cực kỳ hiệu quả. Nhân viên mới bảo trì có thể dễ dàng đọc hiểu trạng thái hệ thống mà không cần phải ghi nhớ sơ đồ dây dẫn phức tạp. Sự tuân thủ nguyên tắc thiết kế này giúp giảm thiểu tối đa các rủi ro tai nạn do phán đoán sai tình huống trong xưởng gia công.



2. Các mẫu đèn báo nguồn R-S-T cơ bản trên mặt táp lô

Cụm hiển thị báo pha luôn được ưu tiên đặt ở vị trí cao nhất trên mọi hệ thống phân phối điện tổng. Chúng đóng vai trò xác nhận sự hiện diện của lưới hạ thế trước khi hệ thống mang tải.

2.1. Giám sát điện áp đầu vào tủ phân phối tổng

Trạm phân phối MSB là trái tim tiếp nhận năng lượng từ máy biến áp điện lực truyền xuống dây chuyền gia công cơ khí. Tại đây, thiết bị báo nguồn sẽ được đấu nối song song trực tiếp với ba thanh cái đồng pha R, S, T. Sự phát sáng ổn định của cả ba bóng đèn là điều kiện tiên quyết để người thợ quyết định đóng Aptomat khối tổng. Cường độ sáng của đèn báo tủ điện ILEC được tinh chỉnh đủ để nhận diện từ xa, giúp bộ phận kỹ thuật dễ dàng rà soát tình hình lưới điện vào những lúc giao ca.



2.2. Nhận diện sự cố mất pha qua trạng thái sáng

Hiện tượng mất pha đột ngột là tác nhân chính gây cháy cuộn dây của các động cơ ba pha đắt tiền. Khi một pha điện lực gặp sự cố đứt cáp hoặc sụt áp, bóng đèn tương ứng trên mặt táp lô sẽ lập tức tắt ngúm. Sự biến mất của tín hiệu ánh sáng này là chỉ báo trực quan nhất để nhận diện lỗi lưới điện. Nhờ đó, người quản lý phòng máy có thể nhanh chóng đưa ra các lệnh cô lập hệ thống kịp thời.

Dấu hiệu quang học này cảnh báo tức thời để người trực ca thực hiện các thao tác xử lý khẩn cấp:

– Dừng ngay lập tức các động cơ đang hoạt động để tránh tình trạng chạy lệch pha sinh nhiệt.

– Cô lập cầu dao nhánh liên quan đến đường dây đang gặp sự cố hỏng hóc thiết bị.

– Đo đạc lại thông số điện áp thực tế để xác định nguyên nhân từ lưới hay từ MCCB.



2.3. Quy định sử dụng màu đỏ, vàng, xanh lá

Việc phối màu cho cụm cảnh báo pha phải tuân thủ nghiêm ngặt theo bảng mã màu quy chuẩn của ngành điện lực. Pha R luôn đi kèm với nắp chụp màu đỏ, pha S sử dụng màu vàng, trong khi pha T được gán mặc định cho màu xanh lá cây. Sự phân bổ này phải trùng khớp hoàn toàn với màu sắc của ống gen co nhiệt bọc trên các cáp động lực bên trong. Sự nhất quán cơ bản này giúp thợ bảo trì nhanh chóng đối chiếu và khoanh vùng chính xác nhánh dây dẫn đang bị đứt ngầm.



3. Đặc điểm của nhóm đèn báo trạng thái chạy và báo lỗi

Ở các tủ nhánh điều khiển động cơ, việc giám sát từng mô tơ riêng biệt đòi hỏi sự can thiệp của các linh kiện chuyên biệt. Chúng phản ánh trực tiếp kết quả làm việc của các contactor và khởi động từ.

3.1. Đèn báo trạng thái chạy (Run) tại tủ điều khiển

Khi kỹ sư bấm nút khởi động, dòng điện sẽ kích hoạt cuộn hút của contactor, đồng thời cấp nguồn song song cho bóng đèn báo trạng thái chạy màu xanh lá. Ánh sáng này xác nhận mô tơ đã được cấp điện hạ thế và đang quay đúng theo chiều từ trường thiết kế. Việc sử dụng linh kiện hiển thị mặt tủ này thay thế hoàn toàn cho việc phải thính tai lắng nghe tiếng động cơ trong môi trường xưởng ồn ào. Tuổi thọ của dòng vật tư ILEC đáp ứng tốt tần suất nhấp nháy liên tục của các hệ thống bơm nước làm mát chạy luân phiên.



3.2. Đèn báo lỗi (Fault) kết nối với rơ le nhiệt

Đèn báo lỗi thường sử dụng nắp chụp màu vàng hoặc màu cam để phân biệt rõ ràng với các trạng thái làm việc thông thường. Thiết bị này được đấu nối nối tiếp với cụm tiếp điểm thường mở của rơ le nhiệt hoặc thiết bị bảo vệ pha. Khi động cơ xảy ra hiện tượng kẹt rotor gây quá dòng định mức, lưỡng kim bên trong rơ le nhiệt sẽ cong lên và khép kín mạch điện. Dòng tín hiệu lập tức truyền đến thiết bị hiển thị, biến nó thành điểm sáng cảnh báo nổi bật nhất trên bề mặt kim loại.

Sự phát sáng của màu vàng này cảnh báo cho đội bảo trì biết chính xác mô tơ nào đang gặp sự cố cơ khí cần phải tháo dỡ kiểm tra. Thợ điện không cần phải mở cửa để dùng ampe kìm đo dòng từng cụm khởi động từ như phương pháp bảo trì thủ công trước đây. Thiết bị đóng vai trò như một người giám sát thầm lặng, liên tục cập nhật sức khỏe của hệ thống truyền động. Việc phân định rõ ràng vị trí sự cố bằng thị giác giúp rút ngắn đáng kể thời gian chẩn đoán hỏng hóc cho toàn bộ dây chuyền.



4. Những thông số kỹ thuật cần lưu ý khi chọn linh kiện

Sự nhầm lẫn về thông số điện áp hay kích thước có thể phá hủy bảng mạch ngay trong lần đầu thử tải. Quá trình bóc tách vật tư đòi hỏi sự rà soát tuyệt đối từ người thiết kế sơ đồ.

4.1. Lựa chọn mức điện áp tương thích

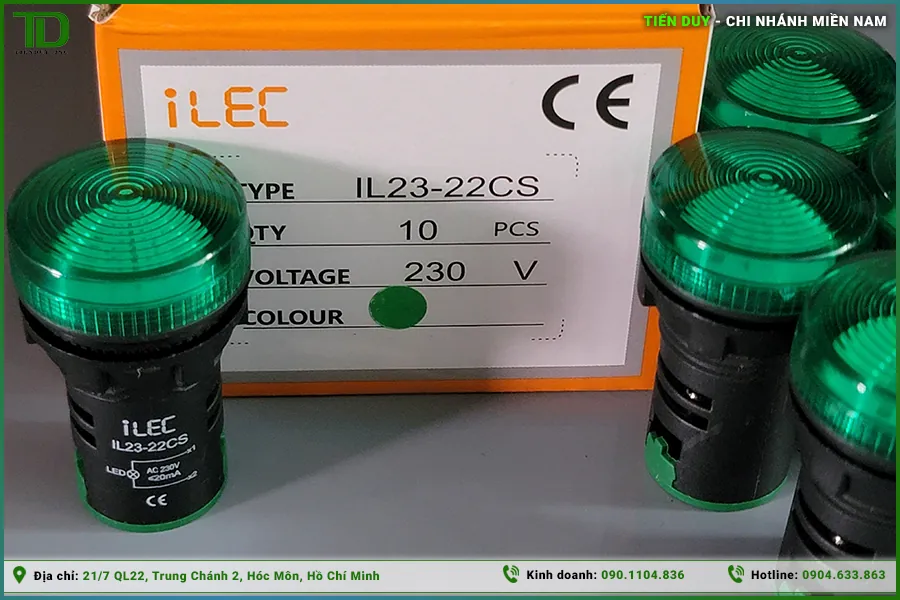

Mỗi chiếc đèn báo tủ điện ILEC đều được tích hợp sẵn một bo mạch điện tử cản dòng phía sau để phù hợp với từng dải điện áp cụ thể. Đối với cụm báo nguồn lưới trực tiếp, bạn bắt buộc phải chỉ định loại hoạt động ở mức 220VAC để chịu được sức ép điện lưới. Trong khi đó, các tủ điều khiển ứng dụng vi xử lý PLC lại yêu cầu hệ thống linh kiện hạ áp hoạt động ở ngưỡng 24VDC an toàn. Nếu sử dụng sai thông số định mức, linh kiện sẽ bị đánh thủng ngay lập tức hoặc hoàn toàn không thể phát ra ánh sáng.

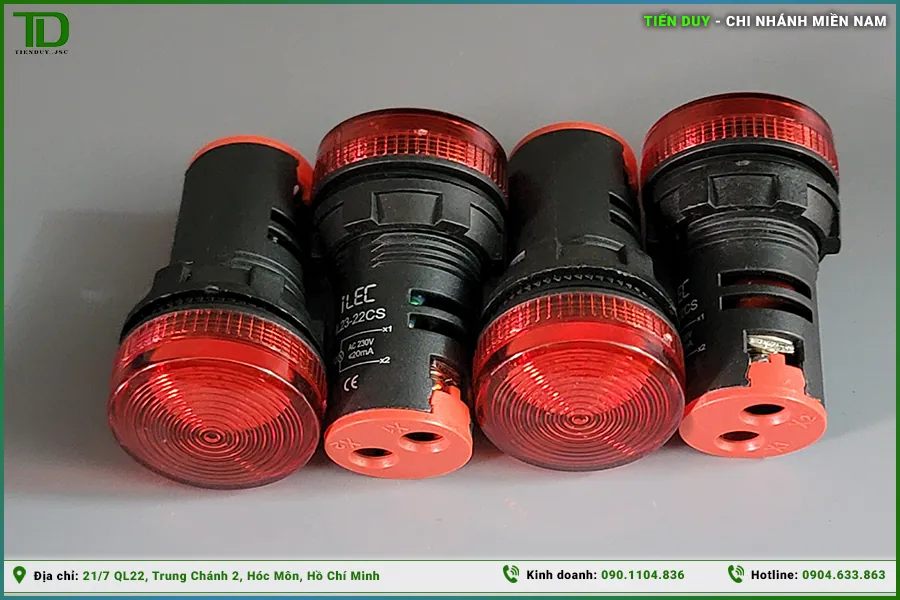

4.2. Kích thước lỗ khoét phi 22 thông dụng

Đường kính khoét lỗ 22mm hiện là thước đo tiêu chuẩn vàng trong quy trình sản xuất vỏ máy tại Việt Nam. Sự đồng bộ về kích thước vật lý giúp xưởng gia công cơ khí không phải thay đổi các chày cối đột dập liên tục. Thiết bị báo nguồn chuẩn phi 22 mang lại sự gọn gàng cho bề mặt cánh, tạo khoảng trống tản nhiệt đối lưu hợp lý. Khả năng thay thế dễ dàng cũng là một lợi điểm lớn khi thợ điện có thể gắn vừa vặn thiết bị mới vào tọa độ lỗ khoét cũ.



4.3. Nguồn sáng LED tiết kiệm và ít sinh nhiệt

Công nghệ chiếu sáng bên trong linh kiện đóng vai trò quyết định đến độ bền của toàn bộ mặt táp lô. Thay vì sử dụng bóng sợi đốt tỏa nhiệt bức bối, hãng đã tích hợp hệ thống chip LED thế hệ mới tiêu thụ dòng cực thấp. Công suất nhỏ giọt này giúp triệt tiêu hoàn toàn nhiệt lượng tỏa ra, bảo vệ phần gioăng cao su cách điện không bị lão hóa nứt vỡ. Để đối chiếu các mã sản phẩm tương ứng công nghệ này, bạn có thể đọc bài Tổng quan về thiết bị điện ILEC: chất lượng, ứng dụng & bảng giá đã được biên soạn chi tiết. Sự mát mẻ trong quá trình truyền dẫn là cơ sở để hệ thống hoạt động ổn định qua nhiều năm.



4.4. Cấp độ bảo vệ chống bụi bẩn tại xưởng gia công

Các xưởng phay tiện cơ khí tại khu vực TP.HCM luôn tồn tại lượng lớn mạt sắt và hơi dầu bôi trơn bay lơ lửng trong không khí. Nắp chụp đèn báo tủ điện ILEC được cấu tạo bổ sung ron cao su chống bụi nằm kẹp chặt vào bề mặt kim loại. Thiết kế cơ học này ngăn chặn tạp chất len lỏi vào làm mờ đục mặt kính hiển thị, duy trì độ sắc nét của ánh sáng. Lớp bảo vệ kiên cố còn giúp hạn chế tình trạng chạm chập bo mạch điện tử do độ ẩm nhà máy tăng cao vào mùa mưa.



5. Làm thế nào để kéo dài tuổi thọ cho hệ thống hiển thị quang học?

Tuổi thọ của linh kiện không chỉ phụ thuộc vào chất lượng đúc ép mà còn nằm ở kỹ năng đấu nối của người thợ. Việc áp dụng đúng thủ thuật sẽ ngăn chặn các sự cố chập chờn.

5.1. Triệt tiêu dòng điện cảm ứng gây hiện tượng sáng mờ

Tình trạng bóng đèn LED vẫn phát sáng lờ mờ dù đã ngắt điện là một hiện tượng cực kỳ phổ biến trong các trạm điều khiển hạ thế. Sự cố này không bắt nguồn từ việc hỏng hóc phần cứng mà xuất phát từ yếu tố vật lý của các đường cáp đi chung máng. Nguyên nhân cốt lõi là do dòng điện cảm ứng sinh ra khi các sợi cáp tín hiệu chạy song song sát với dây động lực công suất lớn. Việc đặt gần các loại dây dẫn này đã vô tình tạo ra một từ trường giao thoa tác động trực tiếp lên hệ thống vi mạch đèn.

Dòng rò rỉ này tuy có cường độ vô cùng nhỏ nhưng lại đủ sức kích hoạt các diode phát quang siêu nhạy bên trong cụm hiển thị. Hệ quả là đèn báo tủ điện ILEC sẽ nhấp nháy liên tục, gây hoang mang cho thợ vận hành khi quan sát kiểm tra tình trạng máy. Hiện tượng nhiễu này nếu để lâu dài cũng sẽ làm suy giảm tuổi thọ bo mạch do phải làm việc trong tình trạng điện áp yếu. Cần phải có biện pháp can thiệp linh kiện ngay lập tức để trả lại tính chuẩn xác tuyệt đối cho hệ thống.

Để khắc phục triệt để tình trạng này, kỹ thuật viên thường mắc thêm một con điện trở xả có thông số khoảng 100K Ohm song song với hai chân cấp nguồn. Điện trở phụ này sẽ làm nhiệm vụ phân tán và triệt tiêu toàn bộ dòng điện ký sinh chạy qua mạch điện tử. Áp dụng thủ thuật đấu nối này sẽ ép linh kiện quay về trạng thái tối hoàn toàn khi không có lệnh khởi động. Xử lý thành công hiện tượng nhiễu tín hiệu giúp người quản lý tự tin hơn khi đưa ra các quyết định thao tác máy móc.

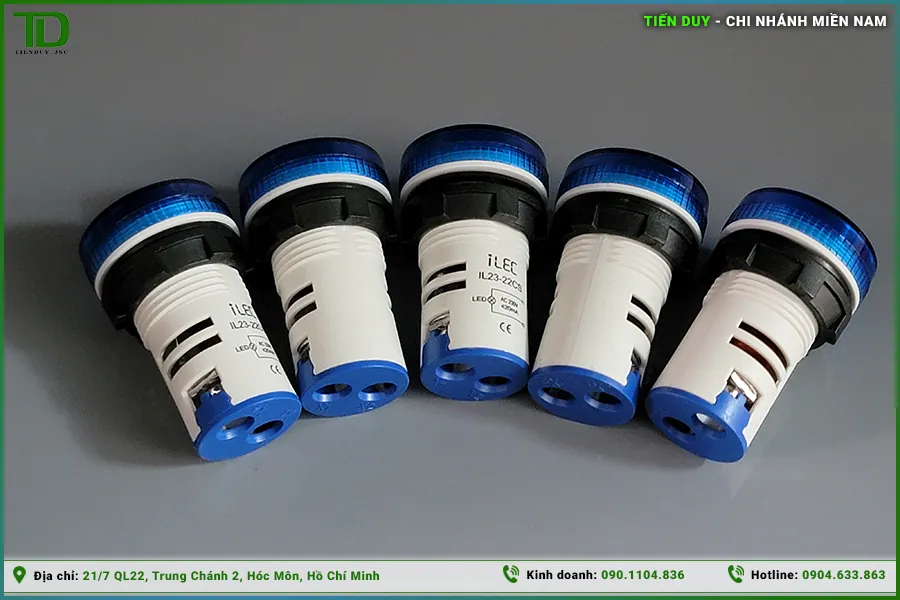

5.2. Đảm bảo lực siết ốc tại các chân đấu nối

Môi trường công nghiệp luôn phát sinh những biên độ rung lắc mạnh truyền tải liên tục lên kết cấu sườn máy. Nếu thợ điện siết ốc cố định cáp tín hiệu không đủ lực, các chân đồng sẽ nhanh chóng bị lỏng lẻo gây ra hiện tượng mô ve đánh lửa. Ngược lại, nếu dùng lực vặn quá lớn, phần ren nhựa bắt vít phía sau thân linh kiện hiển thị mặt tủ có thể bị nứt rạn. Việc duy trì một lực vặn vừa đủ bằng các loại tua vít chuyên dụng là nguyên tắc cốt lõi để bảo vệ sự nguyên vẹn của tiếp điểm.



5.3. Thay thế đồng bộ để giữ nguyên quang thông

Sau vài năm hoạt động liên tục dưới điện áp lưới, các chip phát quang sẽ bắt đầu có dấu hiệu suy giảm quang thông tự nhiên. Lúc này, ánh sáng phát ra sẽ trở nên nhạt nhòa và có sự phai màu rõ rệt so với thông số thiết kế ban đầu. Khi một bóng bị hỏng trong cụm ba thiết bị báo nguồn R-S-T, các kỹ sư luôn ưu tiên phương án thay mới đồng loạt cả ba cụm chức năng. Việc tiếc rẻ giữ lại các bóng đèn cũ sẽ làm tổng thể mặt tủ trở nên lốm đốm, gây nhức mắt cho người đánh giá hệ thống.

Quy trình thay thế đồng bộ linh kiện này nhằm mục đích giải quyết các vấn đề liên quan đến độ chuẩn xác của hệ thống quang học:

• Đảm bảo cường độ ánh sáng của ba pha đồng đều nhau để không gây nhầm lẫn thị giác.
• Loại bỏ hoàn toàn sự sai lệch về tone màu giữa thiết bị cũ và thiết bị đập hộp mới.
• Hạn chế số lần phải cắt điện dây chuyền để tháo mở mặt táp lô bảo trì thay lẻ tẻ.
• Thiết lập lại một chu kỳ làm việc ổn định mới cho toàn bộ cụm giám sát an toàn.

6. Tiến Duy phân phối linh kiện hiển thị ILEC tại TP.HCM

Nhu cầu nâng cấp hệ thống điều khiển tự động hóa tại các khu công nghiệp thuộc TP.HCM luôn đòi hỏi một nguồn cung cấp vật tư dồi dào và chuẩn xác. Công ty thiết bị điện Tiến Duy tập trung nguồn lực xây dựng một chuỗi cung ứng thương mại thuần túy, chuyên phân phối số lượng lớn cụm thiết bị cho các xưởng lắp ráp. Chúng tôi duy trì định hướng kinh doanh bán buôn độc lập, tuyệt đối không lấn sân sang mảng thi công đấu nối nhằm đảm bảo môi trường cạnh tranh B2B lành mạnh. Việc tập trung chuyên sâu vào khâu lưu trữ kho bãi giúp đơn vị kiểm soát chặt chẽ tiến độ cấp phát hàng hóa cho mọi dự án.

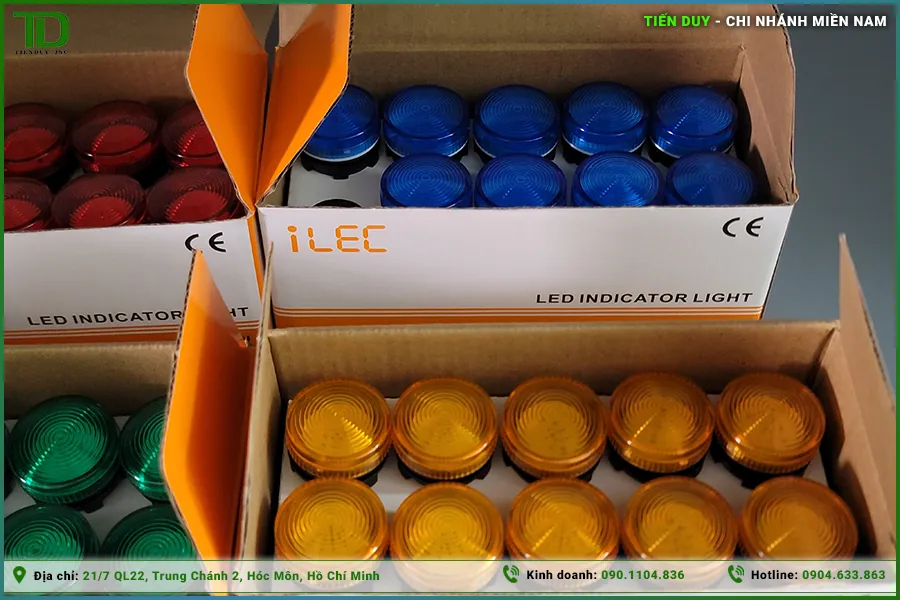

Dải sản phẩm đèn báo tủ điện ILEC bao gồm đầy đủ các chuẩn màu sắc và cấp điện áp luôn có sẵn trên các kệ hàng công nghiệp của chúng tôi. Lợi thế nhập khẩu tận gốc trực tiếp từ ILEC Corporation giúp công ty kiểm soát được độ bền bỉ của chip LED hiển thị đầu vào. Việc cắt giảm tối đa các khâu trung gian mang lại một bảng giá sỉ cực kỳ cạnh tranh và bình ổn dài hạn cho các nhà thầu hạ thế. Sự chuẩn bị kỹ lưỡng về mặt hàng hóa giúp khách hàng đối tác giải quyết triệt để bài toán khan hiếm vật tư trong các giai đoạn chạy tiến độ cuối năm.

Mọi lô thiết bị hiển thị mặt tủ xuất kho qua nền tảng mangnhuatudien.com đều được cung cấp đầy đủ bộ hồ sơ chứng từ xuất xứ hợp quy tiêu chuẩn. Sự minh bạch về mặt pháp lý hỗ trợ các doanh nghiệp dễ dàng vượt qua những vòng kiểm duyệt nghiệm thu vật tư khắt khe tại công trình. Đội ngũ bán hàng giàu thực tiễn luôn rà soát sát sao các bảng bóc tách khối lượng, đảm bảo xuất kho chính xác mã điện áp 24VDC hay 220VAC. Sự đồng hành bền bỉ của Tiến Duy chính là điểm tựa để các xưởng sản xuất tự tin hoàn thiện những tấm táp lô điều khiển đạt chuẩn kỹ thuật.



Nếu xưởng gia công của quý khách đang cần bổ sung thiết bị báo nguồn với mức chiết khấu thương mại tốt nhất, hãy liên hệ ngay đến hotline của thiết bị điện Tiến Duy. Đội ngũ kinh doanh khu vực Miền Nam luôn túc trực để tiếp nhận yêu cầu báo giá và điều phối xe tải giao hàng hỏa tốc trong ngày.
