Cấu tạo thanh lược đồng tiêu chuẩn bao gồm trục đồng nguyên bản chạy dọc bên trong và lớp vỏ nhựa cách điện chống cháy bên ngoài. Các chân cắm được dập nhô ra với khoảng cách quy chuẩn 9mm, 18mm hoặc 27mm để tương thích với từng module thiết bị đóng cắt. Việc nắm rõ các thông số kỹ thuật và những ngoại lệ về lớp xi mạ bảo vệ giúp các kỹ sư cơ điện trên toàn quốc dễ dàng lựa chọn vật tư chính xác, tránh nhầm lẫn giữa các mã hàng OEM khi thi công hệ thống phân phối điện.

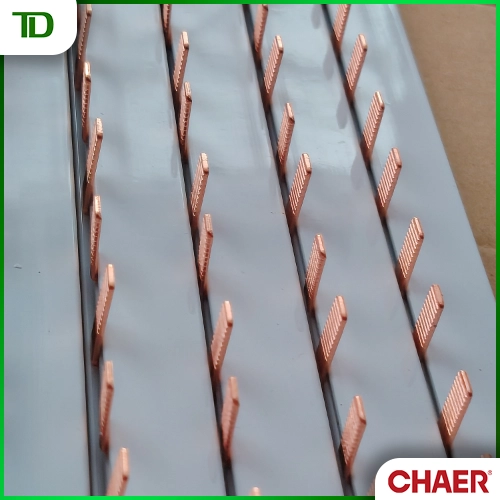

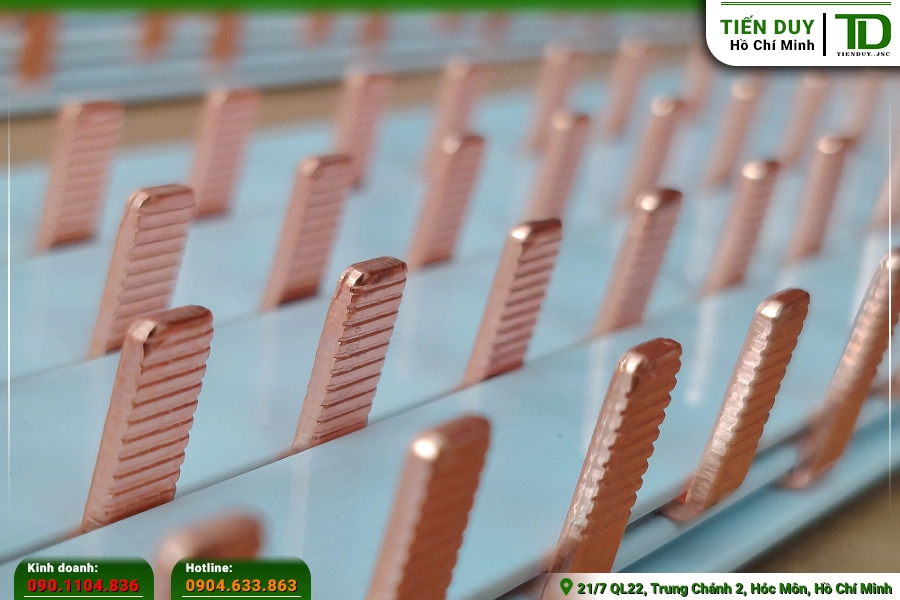

1. Giới thiệu tổng quan về thanh lược đồng

Trước khi đi sâu vào phân tích cấu tạo thanh lược đồng, chúng ta cần nắm bắt những thông tin cơ bản về dòng sản phẩm này. Đây là một trong những vật tư phụ trợ không thể thiếu trong các hệ thống điện công nghiệp hiện đại.

1.1. Định nghĩa và vai trò trong hệ thống tủ điện

Thanh lược đồng là một loại phụ kiện chuyên dụng được thiết kế để liên kết và cấp nguồn chung cho một dãy các thiết bị đóng cắt xếp liền kề nhau. Thay vì phải sử dụng nhiều đoạn dây điện ngắn để cầu nối thủ công, người thợ chỉ cần lắp đặt một thanh dẫn duy nhất chạy ngang qua các khe cắm. Vai trò chính của vật tư này là đảm bảo dòng điện được phân bổ đồng đều, liên tục và an toàn đến từng nhánh tải phía sau. Việc ứng dụng sản phẩm giúp hệ thống điện trở nên gọn gàng, giảm thiểu rủi ro sụt áp và tiết kiệm đáng kể thời gian thi công. Nhờ những lợi ích thiết thực này, chúng ngày càng được sử dụng rộng rãi tại các nhà máy và xưởng sản xuất trên toàn quốc.

1.2. Phân loại cơ bản theo số pha tiêu chuẩn

Trên thị trường hiện nay, sản phẩm được phân loại chủ yếu dựa trên số lượng trục đồng bên trong để phù hợp với từng hệ thống điện cụ thể. Loại 1 pha (1P) bao gồm một trục dẫn duy nhất, thường được dùng để liên kết các aptomat tép đơn trong mạng điện dân dụng hoặc chiếu sáng. Đối với các hệ thống điện động lực phức tạp hơn, người ta sẽ sử dụng loại 2 pha (2P), 3 pha (3P) hoặc thậm chí 4 pha (4P). Các loại nhiều pha này được thiết kế với nhiều trục kim loại xếp chồng lên nhau và cách ly hoàn toàn bởi các vách ngăn nhựa. Để hiểu rõ hơn về khái niệm cũng như những công dụng chi tiết của dòng vật tư này, mời bạn tham khảo bài viết phân tích chuyên sâu dưới đây.

>>> Xem thêm: Thanh lược đồng là gì? Dùng để làm gì?

2. Chi tiết cấu tạo thanh lược đồng bên trong và bên ngoài

Việc bóc tách chi tiết cấu tạo thanh lược đồng sẽ giúp các kỹ sư cơ điện đánh giá chính xác chất lượng và khả năng chịu tải của vật tư. Nhìn chung, sản phẩm được cấu thành từ ba bộ phận cốt lõi phối hợp chặt chẽ với nhau.

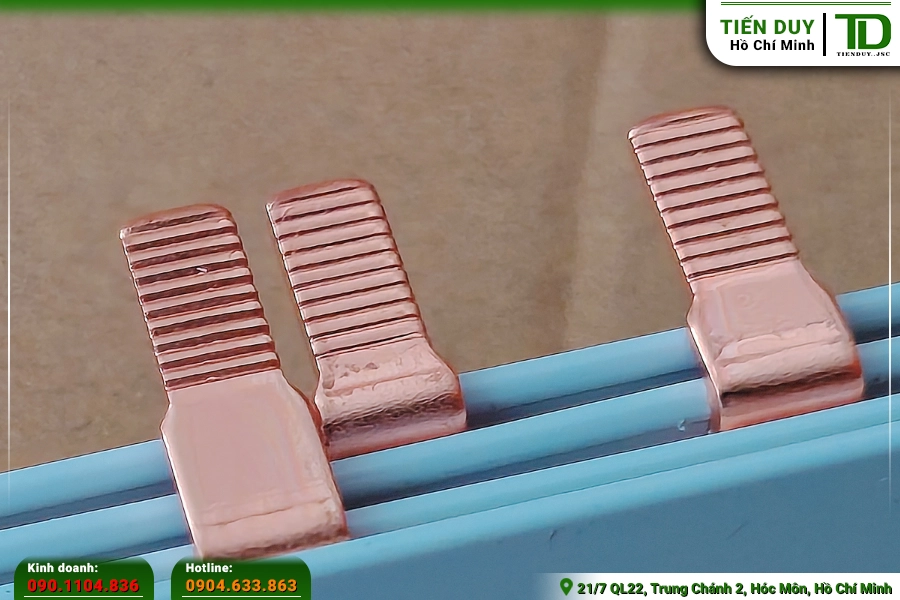

2.1. Lõi đồng nguyên bản dẫn điện chính

Bộ phận quan trọng nhất quyết định đến hiệu suất truyền tải của sản phẩm chính là phần lõi kim loại nằm ẩn bên trong. Lõi này thường được chế tạo từ đồng đỏ nguyên bản, mang lại khả năng dẫn điện tốt và điện trở suất ở mức rất thấp. Độ dày và chiều ngang của trục đồng được nhà sản xuất tính toán kỹ lưỡng để tương ứng với từng mức dòng điện định mức cụ thể. Khi hệ thống vận hành ở mức tải cao, tiết diện đồng nguyên khối giúp tản nhiệt nhanh chóng, ngăn ngừa tình trạng quá nhiệt cục bộ. Sự liền mạch của trục dẫn cũng loại bỏ hoàn toàn các điểm thắt nút điện trở thường gặp ở phương pháp đấu dây truyền thống.

2.2. Các chân cắm kết nối thiết bị

Từ phần trục chính, nhà sản xuất sẽ dập khuôn tạo ra các chân cắm nhô ra ngoài với khoảng cách đều đặn. Các chân cắm này đóng vai trò như những điểm tiếp xúc trực tiếp, truyền tải điện năng từ lõi đồng vào khe đấu dây của thiết bị đóng cắt. Độ dày của chân cắm luôn được giữ nguyên bằng đúng với độ dày của trục đồng chính nhằm đảm bảo sự đồng bộ về khả năng chịu tải. Tùy thuộc vào thế hệ sản phẩm, chân cắm có thể mang hình dáng dẹt thẳng đứng (chuẩn PIN) hoặc bẻ góc 90 độ (chuẩn C45). Bề mặt tiếp xúc phẳng và nhẵn của các chân này giúp triệt tiêu hiện tượng phóng điện hay mô-ve khi siết chặt ốc.

2.3. Lớp vỏ nhựa cách điện bao bọc

Bao bọc toàn bộ phần lõi kim loại mang điện là một lớp vỏ nhựa cách điện được đúc nguyên khối rất chắc chắn. Lớp vỏ này thường được sản xuất từ vật liệu nhựa PVC hoặc PA66 chuyên dụng để đảm bảo an toàn cho hệ thống. Thiết kế của vỏ bọc ôm sát lấy trục đồng, chỉ để hở đúng phần chân cắm cần thiết để đưa vào aptomat. Đối với các loại thanh dẫn nhiều pha, bên trong vỏ nhựa sẽ có thêm các rãnh cách ly để ngăn cách các trục đồng với nhau.

• Chịu được nhiệt độ cao sinh ra từ lõi đồng trong quá trình truyền tải điện liên tục.
• Chống cháy lan hiệu quả, không duy trì ngọn lửa khi xảy ra sự cố chập điện ngoài ý muốn.
• Ngăn chặn hiện tượng chạm chập giữa các pha và bảo vệ người vận hành khỏi nguy cơ điện giật.

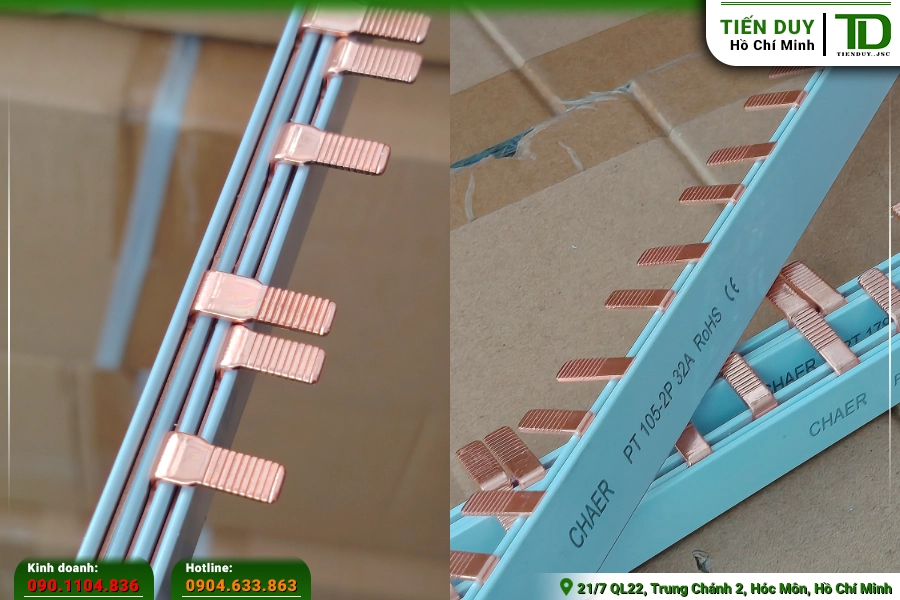

3. Quy chuẩn về kích thước và thông số chung của thanh lược đồng

Bên cạnh cấu tạo thanh lược đồng, các quy chuẩn về kích thước cũng là yếu tố bắt buộc phải tuân thủ trong quá trình sản xuất. Những thông số này đảm bảo sản phẩm có thể lắp ráp vừa vặn với mọi thiết bị đóng cắt trên thị trường.

3.1. Chiều dài tiêu chuẩn và độ dày lõi kim loại

Hầu hết các thanh dẫn điện dạng lược trên thị trường đều được sản xuất với một kích thước thanh lược đồng quy chuẩn duy nhất về chiều dài là 1 mét (1000mm). Kích thước này tạo sự thuận tiện tối đa cho khâu đóng gói, vận chuyển và lưu trữ tại các kho bãi. Khi tiến hành thi công, người thợ sẽ căn cứ vào số lượng aptomat thực tế trên thanh ray để dùng cưa sắt cắt ngắn sản phẩm cho phù hợp. Đi kèm với chiều dài cố định, độ dày của lõi kim loại sẽ biến thiên linh hoạt theo mức công suất thiết kế. Ví dụ, đối với mã hàng chịu tải 100A, trục đồng thường được gia công với chiều ngang 9mm và độ dày 1.7mm để đảm bảo an toàn truyền tải.

3.2. Nguyên tắc thiết kế khoảng cách chân cắm (9mm, 18mm, 27mm)

Khoảng cách giữa các chân cắm không được bố trí ngẫu nhiên mà phải bám sát theo kích thước module của thiết bị đóng cắt. Theo tiêu chuẩn công nghiệp quốc tế, một module thiết bị thông thường sẽ có bề rộng xấp xỉ 18mm. Do đó, loại thanh dẫn phổ thông nhất sẽ có khoảng cách giữa các chân cắm dao động từ 17.8mm đến 18mm để cắm vừa khít vào dãy MCB 1 tép. Đối với các dòng aptomat thu gọn như RCBO 1P+N, khoảng cách này bắt buộc phải rút ngắn xuống còn 9mm để tương thích với hai cực nằm sát nhau. Ngược lại, loại mở rộng với khoảng cách 27mm sẽ được ứng dụng cho các thiết bị thân to hoặc khi cần lắp thêm khối tiếp điểm phụ.

3.3. Bề rộng chân cắm tiêu chuẩn 4mm và 5.2mm

Kích thước bề ngang của chân cắm quyết định trực tiếp đến diện tích tiếp xúc và độ bám khít khi đưa vào khe thiết bị. Ở các dòng sản phẩm chân thẳng (chuẩn PIN) truyền thống, bề rộng chân cắm thường được ấn định ở mức 4mm. Kích thước này đáp ứng tốt các nhu cầu truyền tải cơ bản và dễ dàng cắm rút vào các loại MCB đời cũ có khe đấu dây hẹp. Tuy nhiên, sang đến thế hệ chân gập chữ L (chuẩn C45), bề rộng chân cắm đã được nâng cấp đồng loạt lên mức 5.2mm. Sự gia tăng tiết diện này giúp giảm thiểu điện trở tiếp xúc, hạn chế sinh nhiệt và mang lại sự chắc chắn hơn khi siết ốc.

3.4. Tiêu chuẩn về dòng điện và điện áp hoạt động

Để đảm bảo an toàn cho toàn bộ hệ thống, các nhà sản xuất phải tuân thủ nghiêm ngặt các quy chuẩn thanh lược đồng về điện áp và dòng tải. Sản phẩm được thiết kế để vận hành ổn định trong mạng điện lưới xoay chiều với điện áp hoạt động tiêu chuẩn là AC 415V. Lớp vỏ nhựa bọc ngoài phải vượt qua các bài kiểm tra khắt khe để đạt được mức điện áp cách điện an toàn từ 500V đến 690V. Về mặt dòng tải, các mã hàng phổ biến thường hỗ trợ các ngưỡng công suất định mức như 32A, 40A, 63A, 80A và tối đa là 100A. Việc lựa chọn đúng thông số dòng điện giúp ngăn ngừa tình trạng quá tải làm nóng chảy vỏ nhựa bảo vệ.

Nếu quý khách có nhu cầu tìm mua các loại vật tư phụ kiện tủ điện, vui lòng liên hệ Tiến Duy qua số điện thoại 0901.104.836 (Ms. Hiền) để kiểm tra tồn kho và nhận báo giá sỉ.

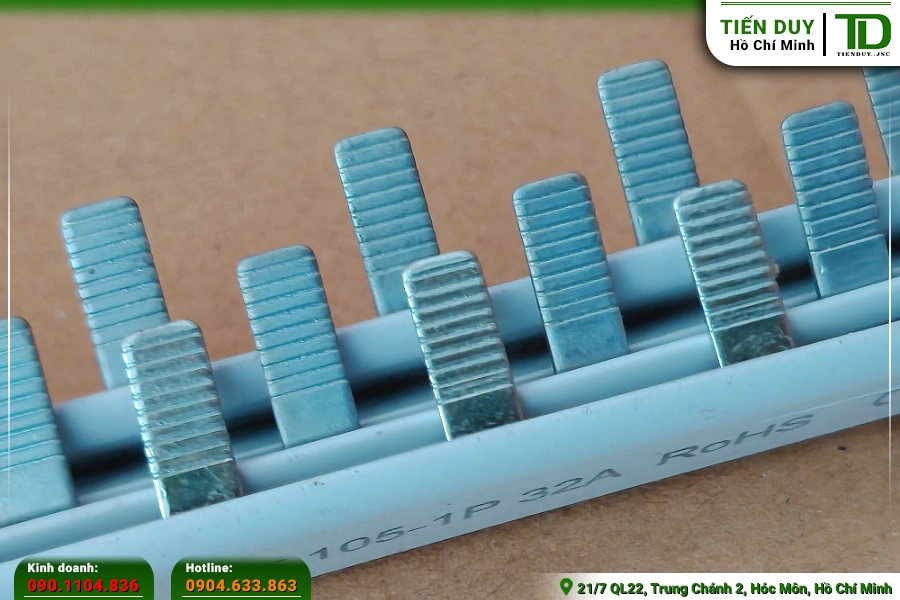

4. Các trường hợp ngoại lệ về chất liệu bề mặt thanh lược đồng

Mặc dù cấu tạo thanh lược đồng cơ bản sử dụng đồng đỏ nguyên chất, thực tế vẫn tồn tại một số biến thể về chất liệu bề mặt. Những trường hợp ngoại lệ này được sinh ra để giải quyết các bài toán đặc thù về môi trường lắp đặt.

4.1. Lớp xi mạ thiếc hoặc niken bảo vệ chống oxy hóa

Đồng đỏ nguyên bản khi tiếp xúc lâu ngày với không khí ẩm sẽ dễ bị xỉn màu và tạo ra lớp oxit đồng làm tăng điện trở bề mặt. Để khắc phục nhược điểm này, một số dòng sản phẩm đặc biệt sẽ được xi mạ thêm một lớp thiếc hoặc niken mỏng màu trắng bạc bên ngoài. Lớp mạ này đóng vai trò như một tấm áo giáp vững chắc, ngăn chặn quá trình oxy hóa và giữ cho thanh dẫn luôn sáng bóng theo thời gian. Khả năng dẫn điện cốt lõi vẫn do trục đồng bên trong đảm nhiệm, lớp mạ chỉ mang tính chất bảo vệ bề mặt tiếp xúc. Loại vật tư này thường được chỉ định ưu tiên cho các tủ điện đặt ngoài trời, khu vực ven biển hoặc nhà máy có hóa chất ăn mòn.

4.2. Lý do đồng nguyên bản vẫn được ưu tiên sử dụng phổ biến

Dù phiên bản xi mạ mang lại nhiều lợi ích về mặt chống ăn mòn, nhưng trên thực tế, các nhà cung cấp vẫn phân phối chủ yếu loại đồng đỏ nguyên bản. Nguyên nhân đầu tiên xuất phát từ bài toán tối ưu chi phí, bởi quy trình mạ điện phức tạp sẽ làm tăng giá thành sản phẩm lên khá nhiều. Việc loại bỏ lớp mạ giúp giảm bớt chi phí sản xuất trong khi vẫn giữ nguyên được các thông số chịu tải cốt lõi của lõi đồng. Hơn nữa, đa số các tủ điện hiện nay đều được lắp đặt trong nhà, văn phòng hoặc xưởng sản xuất có điều kiện môi trường khô ráo, đạt chuẩn. Ở những điều kiện tiêu chuẩn này, đồng nguyên bản đã thừa sức đáp ứng độ bền bỉ và hiệu suất hoạt động trong nhiều năm.

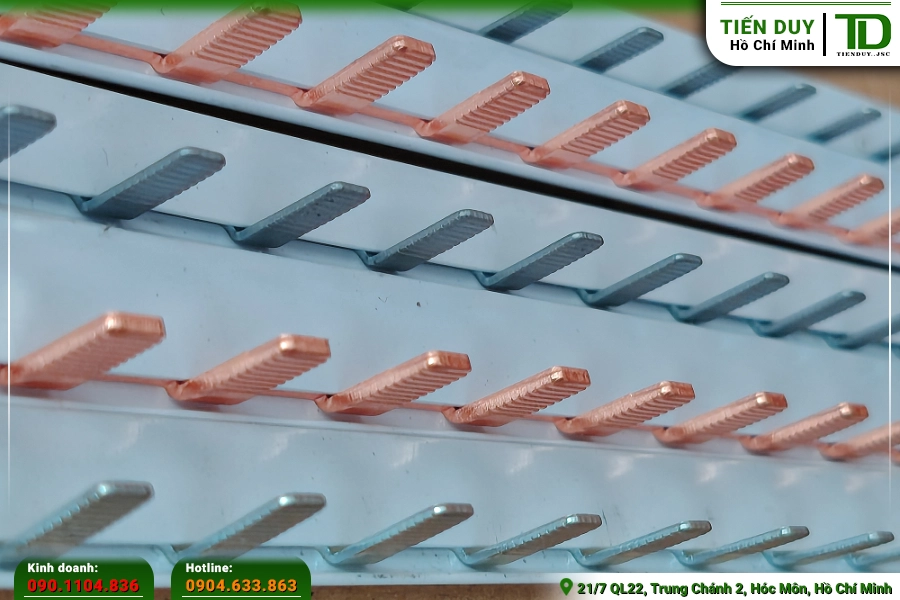

5. Những lưu ý khi kiểm tra mã hàng thanh lược đồng thực tế

Nắm vững cấu tạo thanh lược đồng là chưa đủ, kỹ thuật viên cần phải biết cách đối chiếu giữa thông số in trên vỏ và hình dáng thực tế. Việc kiểm tra kỹ lưỡng này giúp tránh những sai sót đáng tiếc trong quá trình xuất nhập kho và thi công.

5.1. Đặc thù của các mã hàng nội bộ OEM

Nhiều dòng sản phẩm đang phân phối trên thị trường, điển hình như các mã bắt đầu bằng chữ “PT-“, thường là hàng OEM được đặt sản xuất riêng (đặc thù tại Việt Nam). Để thuận tiện cho việc ghi nhớ và quản lý nội bộ, tên gọi của các mã hàng này đã được rút gọn tối đa. Điều này dẫn đến việc thông tin in trên vỏ nhựa đôi khi không phản ánh đầy đủ toàn bộ cấu hình chi tiết như trong tài liệu kỹ thuật gốc của nhà máy. Do đó, người dùng không nên chỉ phụ thuộc hoàn toàn vào những dòng chữ in trên sản phẩm để đánh giá thông số. Việc kết hợp quan sát hình dáng vật lý là bước bắt buộc để xác định chính xác loại vật tư đang cầm trên tay.

5.2. Trường hợp mã 2P nhưng chân cắm bất đối xứng (1P+N)

Một trong những nhầm lẫn phổ biến nhất là khi quan sát các sản phẩm có in mã “2P” trên vỏ bọc cách điện. Nhiều người mặc định đây là loại dùng cho aptomat 2 pha thông thường với khoảng cách chân cắm đều đặn 18mm. Tuy nhiên, nếu nhìn kỹ phần răng lược, bạn có thể thấy chúng chụm lại thành từng cặp với khoảng cách 9mm và xen kẽ một khoảng trống 27mm. Bản chất thực sự của sản phẩm này là loại 1P+N, được thiết kế chuyên dụng cho các dòng aptomat chống giật (RCBO) thu gọn có cực L và N nằm sát nhau. Việc xuất nhầm loại này cho MCB 2 tép thông thường sẽ khiến người thợ không thể cắm vừa thiết bị.

5.3. Trường hợp mã 1P nhảy cóc khoảng cách 36mm

Tương tự như trường hợp trên, các mã hàng in chữ “1P” cũng tiềm ẩn những biến thể đặc biệt cần lưu tâm. Thông thường, loại 1 pha tiêu chuẩn sẽ có các chân cắm xếp liền kề nhau với khoảng cách đều đặn 18mm. Thế nhưng, có những sản phẩm in mã 1P nhưng khoảng cách giữa hai chân cắm liên tiếp lại cách xa nhau tới 36mm. Đây thực chất là loại 1 pha nhảy cóc, được ứng dụng để câu chung dây pha qua một dãy aptomat đôi (2P) mà bỏ qua cực trung tính. Nếu không chú ý đến đặc điểm thông số thanh lược đồng này, kỹ thuật viên rất dễ mua nhầm vật tư không đúng với mục đích sử dụng.

5.4. Phân biệt chân thẳng và chân gập qua quan sát

Trong nhiều bảng báo giá hoặc phiếu xuất kho, tên sản phẩm đôi khi sẽ không ghi các ký hiệu phân biệt như chữ “Z” (đại diện cho chân thẳng) hoặc “C” (đại diện cho chân gập). Nguyên nhân của tình trạng này là do để đơn giản trong quá trình kiểm tra, đọc mã vì các sản phẩm thường đã được áp dụng gần như cố định trong quá trình sử dụng tại Việt Nam. Nếu quý khách là người mới, để biết chắc chắn thông tin về sản phẩm, quý khách có dựa vào quan sát thực tế phần kim loại nhô ra. Nếu các chân cắm có hình dáng dẹt và hướng thẳng đứng, đó chắc chắn là dòng chuẩn PIN truyền thống. Ngược lại, nếu phần chân được bẻ góc 90 độ tạo thành hình chữ L, bạn đang cầm trên tay phiên bản chuẩn C45 cải tiến. Việc phân biệt rõ hai loại này giúp đảm bảo tính đồng bộ và thẩm mỹ cho toàn bộ hệ thống tủ điện. Hoặc đơn giản hơn, quý khách cứ liên hệ trực tiếp đến đơn vị cung cấp để hỏi rõ về các thông tin sản phẩm này.

5.5. Nguyên tắc xác nhận thiết bị trước khi xuất kho

Để hạn chế tối đa các sự cố đổi trả hàng hóa, nhân viên kho và kỹ thuật viên cần tuân thủ nguyên tắc xác nhận chéo trước khi xuất vật tư. Bước quan trọng nhất là phải hỏi rõ khách hàng hoặc bộ phận thi công về loại thiết bị đóng cắt mà họ chuẩn bị lắp ráp. Việc biết trước hệ thống sử dụng MCB thường, RCBO chống giật, loại 1 tép hay 2 tép sẽ giúp định hình chính xác loại thanh dẫn cần thiết. Đồng thời, công tác phân loại hàng hóa trong kho cũng cần được thực hiện tỉ mỉ, tách biệt rõ ràng các sản phẩm có cùng mã in nhưng khác hình dáng chân cắm.

• Đối chiếu mã hàng in trên vỏ nhựa với hình dáng thực tế của các chân cắm kim loại.
• Đo đạc khoảng cách giữa các răng lược để xác định đúng chuẩn 9mm, 18mm hay 27mm.
• Xác nhận lại với bản vẽ kỹ thuật hoặc yêu cầu của khách hàng trước khi tiến hành cắt gọt đóng gói.

Tiến Duy là đơn vị chuyên phân phối sỉ các loại vật tư, phụ kiện tủ điện công nghiệp với mức giá cạnh tranh và đầy đủ chứng từ CO, CQ. Chúng tôi luôn duy trì lượng hàng sẵn kho lớn, đáp ứng nhanh chóng các dự án quy mô và hỗ trợ giao hàng chành xe hỏa tốc trên toàn quốc. Quý đối tác và nhà thầu cơ điện có thể hoàn toàn yên tâm về chất lượng sản phẩm cũng như tiến độ cung ứng khi hợp tác cùng chúng tôi.
