Biến dòng ILEC (Current Transformer) bao gồm các series RCT (dạng tròn), APM (dạng vuông), TPCT (đúc 3 pha) và JP/SCT (dạng kẹp). Thiết bị hỗ trợ dải đo sơ cấp từ 50A đến 10000A, dòng thứ cấp 5A/1A, đạt cấp chính xác Class 0.5 và Class 1.0, dung lượng từ 1VA đến 30VA. Việc chọn tỷ số biến dòng cần dựa trên công suất tải thực tế (kW), điện áp làm việc (V) và hệ số cos phi để tính ra dòng định mức (In), sau đó nhân với hệ số dự phòng 1.2 – 1.5 lần. Sản phẩm được ứng dụng rộng rãi trong các tủ phân phối hạ thế, tủ tụ bù và hệ thống giám sát năng lượng (EMS) tại các nhà máy công nghiệp.



1. Giới thiệu về biến dòng ILEC: Bản chất và nguyên lý hoạt động

Để thiết kế một hệ thống đo lường chính xác, người kỹ sư cần nắm vững nền tảng cơ bản của thiết bị. Dưới đây là những thông tin cốt lõi về bản chất và cách thức vận hành của sản phẩm.

1.1. Bản chất kỹ thuật của thiết bị đo lường dòng điện

Biến dòng là một thiết bị hạ áp đóng vai trò trung gian không thể thiếu trong các tủ điện công nghiệp. Chức năng chính của nó là chuyển đổi dòng điện xoay chiều có trị số lớn từ mạch sơ cấp xuống một mức dòng điện nhỏ hơn, thường là 5A hoặc 1A. Việc thu nhỏ tỷ lệ này giúp các thiết bị hiển thị, rơ le bảo vệ và hệ thống điều khiển có thể đọc được tín hiệu một cách an toàn. Nếu không có thiết bị này, việc đưa trực tiếp dòng điện hàng ngàn Ampe vào đồng hồ đo sẽ gây cháy nổ ngay lập tức. Do đó, nó đóng vai trò như một vách ngăn cách ly an toàn giữa mạch động lực công suất cao và mạch điều khiển điện áp thấp.



1.2. Nguyên lý cảm ứng điện từ trong vận hành

Thiết bị hoạt động dựa trên hiện tượng cảm ứng điện từ cơ bản của máy biến áp. Khi dòng điện xoay chiều chạy qua thanh cái hoặc dây cáp, nó sẽ sinh ra một từ trường biến thiên xung quanh. Từ trường này được thu thập và dẫn hướng bởi một lõi từ làm bằng thép kỹ thuật điện có độ từ thẩm cao. Lõi từ này sẽ khép kín mạch từ và cảm ứng một sức điện động lên cuộn dây thứ cấp được quấn xung quanh nó.

Dòng điện thứ cấp sinh ra luôn tỷ lệ thuận với dòng điện sơ cấp theo một hệ số biến đổi cố định. Độ chính xác của quá trình chuyển đổi này phụ thuộc rất lớn vào chất lượng vật liệu lõi từ và kỹ thuật quấn dây. Trong thực tế thi công, các kỹ sư thường ưu tiên sử dụng biến dòng ILEC vì lõi từ của hãng được xử lý nhiệt kỹ lưỡng, giúp giảm thiểu tối đa tổn hao dòng Foucault. Điều này đảm bảo tín hiệu truyền về đồng hồ luôn giữ được độ tuyến tính cao ngay cả khi hệ thống vận hành ở mức tải tối đa.



2. Thông số kỹ thuật của biến dòng cần nắm vững

Việc đọc hiểu các thông số trên nhãn mác là bước đầu tiên để đảm bảo hệ thống hoạt động đúng thiết kế. Các chỉ số này quyết định trực tiếp đến độ tin cậy của toàn bộ mạch đo lường.

2.1. Tỷ số biến dòng sơ cấp và thứ cấp

Tỷ số biến dòng thường được ghi dưới dạng phân số như 100/5A, 800/5A hay 2000/5A trên thân thiết bị. Con số đầu tiên đại diện cho dòng điện định mức tối đa của mạch sơ cấp mà thiết bị có thể chịu đựng liên tục. Con số thứ hai là dòng điện đầu ra tương ứng ở mạch thứ cấp khi mạch sơ cấp đạt mức tối đa. Việc hiểu rõ thông số kỹ thuật biến dòng này giúp kỹ sư cài đặt đúng hệ số nhân trên các đồng hồ đo điện tử. Nếu cài đặt sai tỷ số, toàn bộ dữ liệu giám sát điện năng của nhà máy sẽ bị sai lệch hoàn toàn.



2.2. Cấp chính xác (Class) trong đo lường

Cấp chính xác là thông số biểu thị tỷ lệ phần trăm sai số lớn nhất mà thiết bị có thể mắc phải trong điều kiện tiêu chuẩn. Các cấp chính xác phổ biến trong công nghiệp thường là Class 0.5, Class 1.0 hoặc Class 3.0. Đối với các tủ điện phân phối chính yêu cầu giám sát điện năng khắt khe để tính toán chi phí, tiêu chuẩn Class 0.5 luôn là lựa chọn bắt buộc. Trong khi đó, Class 1.0 thường được dùng cho các nhánh tải phụ hoặc các mạch chỉ thị dòng điện cơ bản.

Sai số này không chỉ xuất phát từ bản thân cuộn dây mà còn bị ảnh hưởng bởi góc lệch pha giữa dòng sơ cấp và thứ cấp. Khi hệ thống hoạt động ở mức tải quá thấp, sai số của thiết bị sẽ tăng lên đáng kể. Do đó, việc chọn đúng dải đo sát với thực tế vận hành là nguyên tắc sống còn để duy trì cấp chính xác. Kỹ sư thiết kế không nên chọn loại có dải đo quá dư thừa chỉ vì tâm lý phòng hờ.



2.3. Mức dung lượng (VA) và khả năng kéo tải

Dung lượng thể hiện công suất biểu kiến tối đa mà cuộn thứ cấp có thể cung cấp cho mạch ngoài mà vẫn giữ được cấp chính xác. Mạch ngoài ở đây bao gồm tổng trở của dây dẫn tín hiệu, điện trở tiếp xúc tại các cầu đấu và nội trở của đồng hồ đo. Các mức dung lượng tiêu chuẩn thường gặp là 1.5VA, 2.5VA, 5VA, 10VA hoặc 15VA. Nếu tổng trở của mạch ngoài vượt quá khả năng kéo tải của thiết bị, điện áp thứ cấp sẽ bị sụt giảm nghiêm trọng.

Hậu quả của việc quá tải VA là tín hiệu dòng điện đưa về đồng hồ sẽ bị méo dạng và thấp hơn giá trị thực tế. Để khắc phục, kỹ thuật viên cần tính toán chiều dài đường dây cáp điều khiển từ vị trí kẹp cáp đến mặt cánh tủ. Nếu khoảng cách truyền tín hiệu xa, bắt buộc phải tăng tiết diện dây dẫn hoặc chọn loại thiết bị có mức dung lượng VA lớn hơn. Việc phối hợp trở kháng đồng bộ sẽ giúp hệ thống đo lường hoạt động ổn định trong thời gian dài.



3. Hướng dẫn cách chọn biến dòng ILEC theo tải thực tế

Lựa chọn đúng thiết bị đo lường đòi hỏi sự tính toán cẩn thận dựa trên các thông số vận hành của hệ thống. Dưới đây là các bước tính toán chi tiết để tìm ra dải đo phù hợp nhất.

3.1. Xác định công suất định mức của tải

Bước đầu tiên trong quy trình là phải thu thập chính xác tổng công suất tiêu thụ của hệ thống tải phía sau thiết bị đo. Thông số này thường được lấy từ bản vẽ thiết kế cơ điện hoặc nhãn mác của các động cơ, máy biến áp. Đối với tủ phân phối tổng, công suất này là tổng đại số của tất cả các nhánh tải phụ cộng lại, có tính đến hệ số đồng thời. Việc xác định sai công suất gốc sẽ dẫn đến toàn bộ các bước tính toán phía sau bị lệch hướng. Kỹ sư cần phân biệt rõ giữa công suất tác dụng và công suất biểu kiến để áp dụng đúng công thức.



3.2. Tính toán dòng điện làm việc liên tục

Sau khi có công suất, bước tiếp theo là áp dụng công thức vật lý để quy đổi ra dòng điện định mức. Đối với hệ thống điện 3 pha 380V, công thức tính dòng điện cơ bản phụ thuộc vào điện áp dây và hệ số công suất của tải. Kết quả của phép tính này sẽ cho ra giá trị dòng điện chạy qua cáp động lực khi hệ thống hoạt động ở 100% công suất. Việc nắm vững công thức gốc là kỹ năng bắt buộc đối với mọi nhân sự làm việc trong mảng cơ điện.

Ví dụ, một phân xưởng có tổng công suất tải là 100kW, hệ số cos phi là 0.85, điện áp 380V. Áp dụng công thức, ta tính được dòng điện định mức xấp xỉ 178A. Đây là mức dòng điện cơ sở để làm căn cứ chọn biến dòng ILEC cho nhánh tủ điện đó. Việc tính toán thủ công này giúp kỹ sư kiểm chứng lại các thông số do phần mềm thiết kế tự động xuất ra.



3.3. Hệ số dự phòng an toàn cho dòng khởi động

Dòng điện định mức vừa tính ra chỉ phản ánh trạng thái vận hành ổn định của hệ thống. Trong thực tế, khi các động cơ công suất lớn khởi động, dòng điện có thể tăng vọt gấp nhiều lần dòng định mức trong vài giây. Mặc dù thiết bị đo lường có khả năng chịu quá tải ngắn hạn, nhưng việc hoạt động sát ngưỡng liên tục sẽ làm giảm tuổi thọ cách điện. Do đó, kỹ sư thiết kế luôn phải nhân thêm một hệ số dự phòng an toàn vào kết quả tính toán ban đầu.

Hệ số dự phòng thông dụng thường được chọn từ 1.2 đến 1.5 lần dòng điện định mức. Quay lại ví dụ trên với dòng định mức là 178A, nếu nhân với hệ số 1.2, ta sẽ có giá trị cần tìm là khoảng 213A. Dựa vào con số này, kỹ sư sẽ đối chiếu với bảng thông số tiêu chuẩn của nhà sản xuất để chọn mã hàng gần nhất. Việc áp dụng hệ số dự phòng giúp hệ thống đo lường không bị bão hòa từ khi có biến động tải đột ngột.



3.4. Lựa chọn dải đo đồng bộ với thiết bị hiển thị

Từ kết quả 213A đã tính toán, ta sẽ làm tròn lên mức dải đo tiêu chuẩn gần nhất của nhà sản xuất là 250/5A. Tuyệt đối không chọn loại 200/5A vì nó sẽ bị quá tải khi hệ thống chạy full tải, cũng không nên chọn loại 400/5A vì sai số ở dải đo thấp sẽ rất lớn. Sự đồng bộ giữa dải đo của cảm biến và thang đo của đồng hồ ampe kế là yếu tố quyết định để kim chỉ thị hoạt động chính xác. Nếu bạn cần tư vấn chuyên sâu về cách phối hợp các thiết bị đo lường cho dự án, hãy liên hệ ngay hotline 0904.633.863 (Mr. Ninh) để được hỗ trợ kỹ thuật nhanh chóng.



4. Phân loại các dòng CT ILEC theo không gian lắp đặt

Mỗi không gian tủ điện đều có những đặc thù riêng về kết cấu cơ khí và mật độ dây dẫn. Việc chọn đúng kiểu dáng thiết bị sẽ giúp quá trình thi công diễn ra thuận lợi hơn.

4.1. Biến dòng tròn RCT cho cáp động lực

Dòng sản phẩm RCT được thiết kế với lỗ luồn cáp hình tròn, chuyên dụng cho các mạch động lực sử dụng cáp điện bọc cách điện. Thiết kế bo tròn giúp phân tán đều lực từ trường xung quanh sợi cáp, tối ưu hóa độ chính xác của tín hiệu thu về. Kích thước lỗ luồn đa dạng từ phi 35mm đến phi 200mm, đáp ứng được các tiết diện cáp từ nhỏ đến siêu lớn. Loại thiết bị này thường được tích hợp thêm đế sắt chữ L để dễ dàng bắt vít cố định lên tấm panel tủ điện.



4.2. Biến dòng vuông APM cho thanh cái đồng

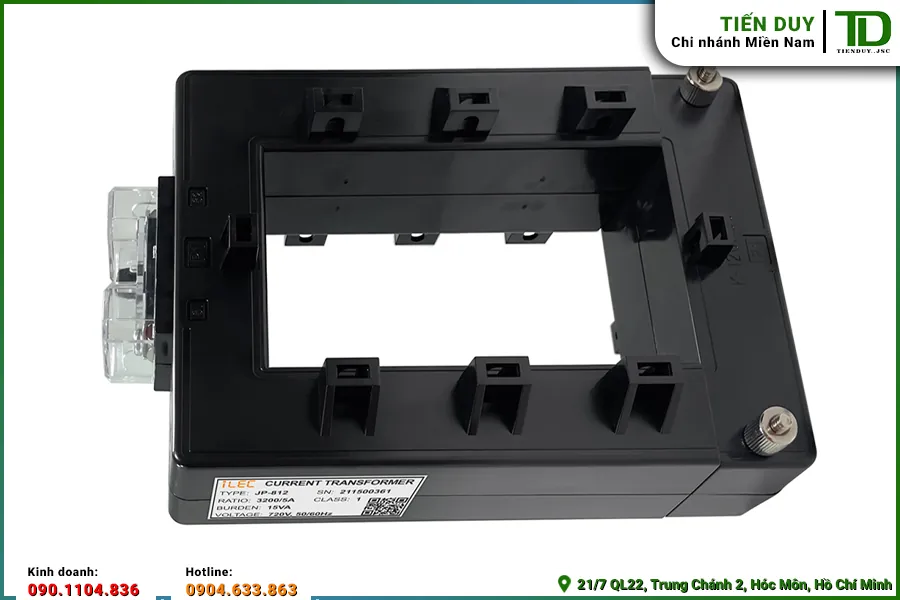

Khác với cáp tròn, các hệ thống phân phối dòng điện lớn thường sử dụng thanh cái đồng hình chữ nhật để dẫn điện. Dòng sản phẩm APM được thiết kế với cửa sổ hình vuông hoặc chữ nhật để ôm khít lấy biên dạng của các thanh cái này. Việc ôm sát thanh cái giúp giảm thiểu khe hở không khí, từ đó hạn chế sự rò rỉ từ thông ra môi trường xung quanh. Kích thước cửa sổ của dòng APM được thiết kế chuẩn hóa theo các quy cách thanh cái đồng thông dụng trên thị trường.

Vỏ ngoài của dòng APM được đúc từ vật liệu nhựa chịu nhiệt cao cấp, đảm bảo an toàn khi thanh cái đồng phát nhiệt do dòng tải lớn. Thiết bị được trang bị các ngàm kẹp phụ trợ để siết chặt trực tiếp lên thanh cái mà không cần giá đỡ độc lập. Cấu trúc này giúp tiết kiệm đáng kể không gian bên trong các khoang tủ phân phối tổng. Kỹ thuật viên cần lưu ý siết đều tay các ốc cố định để tránh làm nứt vỡ vỏ nhựa cách điện.



4.3. Biến dòng đúc 3 pha TPCT cho tủ phân phối

Đối với các tủ điện có không gian cực kỳ hạn hẹp, việc lắp đặt 3 thiết bị đo lường độc lập cho 3 pha sẽ chiếm rất nhiều diện tích. Dòng sản phẩm TPCT giải quyết triệt để vấn đề này bằng cách đúc chung 3 cuộn dây thứ cấp vào trong một khối vỏ duy nhất. Thiết kế nguyên khối này có 3 lỗ luồn cáp song song với khoảng cách được tính toán khớp chính xác với khoảng cách các cực của aptomat khối. Giải pháp này giúp rút ngắn thời gian đi dây và tạo ra một bố cục cực kỳ thẩm mỹ cho khoang thiết bị.



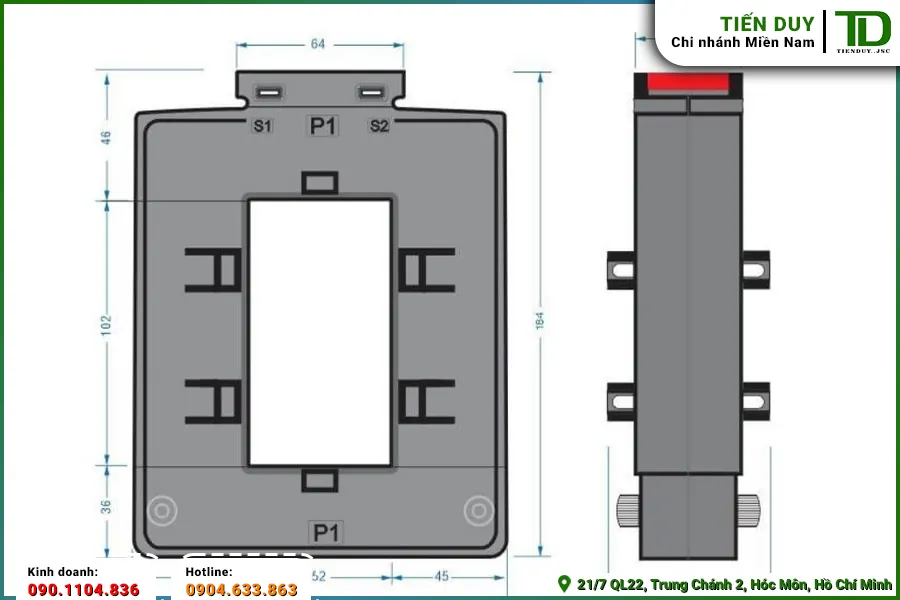

4.4. Biến dòng kẹp JP và SCT cho không gian hẹp

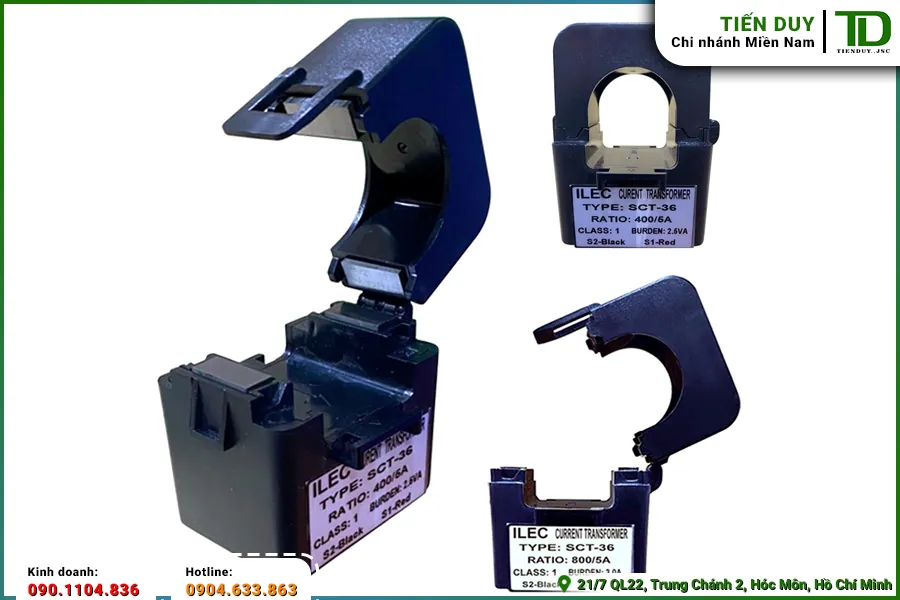

Trong các dự án cải tạo hoặc nâng cấp hệ thống giám sát năng lượng, việc tháo dỡ cáp động lực đang vận hành là điều tối kỵ. Dòng sản phẩm kẹp lõi từ chia đôi ra đời để phục vụ riêng cho các tình huống thi công khó khăn này. Kỹ thuật viên chỉ cần mở ngàm cơ khí, ốp thiết bị qua sợi cáp và khóa chốt lại mà không cần cắt điện toàn trạm. Thiết kế này giúp loại bỏ hoàn toàn rủi ro chạm chập do việc tháo lắp đầu cốt không đúng kỹ thuật gây ra.

Dòng JP series thường có kích thước lớn để kẹp thanh cái, trong khi dòng SCT series lại cực kỳ nhỏ gọn để lách vào các máng cáp chật chội. Mặc dù có cấu tạo lõi từ cắt rời, các sản phẩm này vẫn đảm bảo được cấp chính xác cao nhờ công nghệ gia công bề mặt tiếp xúc tinh xảo. Để hiểu rõ hơn về cấu tạo và ứng dụng thực tế của dòng sản phẩm chuyên biệt này, bạn có thể tham khảo thêm bài viết chi tiết về biến dòng kẹp.

>>> Xem thêm: Biến dòng kẹp ILEC là gì?



4.5. Sự đồng bộ trong hệ sinh thái tủ điện

Việc lựa chọn CT ILEC không chỉ dừng lại ở việc đáp ứng thông số đơn lẻ mà còn phải xét đến tính tương thích với toàn hệ thống. Một tủ điện hoàn chỉnh yêu cầu sự phối hợp nhịp nhàng giữa cảm biến dòng, đồng hồ đa năng, rơ le bảo vệ và các bộ điều khiển trung tâm. Sử dụng đồng bộ các thiết bị đo lường từ một thương hiệu giúp giảm thiểu sai số do sự khác biệt về trở kháng đầu vào. Điều này mang lại sự ổn định tuyệt đối cho hệ thống giám sát năng lượng của nhà máy.



5. Những lưu ý kỹ thuật khi thi công lắp đặt biến dòng

Quá trình thi công thực tế luôn tiềm ẩn nhiều yếu tố rủi ro có thể làm sai lệch kết quả đo lường. Kỹ thuật viên cần tuân thủ nghiêm ngặt các nguyên tắc sau để đảm bảo an toàn.

5.1. Kiểm tra tiết diện dây dẫn và kích thước cửa sổ

Trước khi tiến hành luồn cáp, người thi công phải đối chiếu lại đường kính ngoài thực tế của sợi cáp với kích thước lỗ luồn của thiết bị. Lỗ luồn phải đủ rộng để cáp đi qua dễ dàng mà không bị cọ xát làm rách lớp vỏ bọc cách điện. Tuy nhiên, nếu lỗ luồn quá lớn so với sợi cáp, thiết bị sẽ bị lỏng lẻo và dễ bị xê dịch khi có rung động cơ khí. Vị trí cáp nằm lệch tâm quá nhiều trong lỗ luồn cũng có thể gây ra hiện tượng phân bố từ trường không đều.

Để khắc phục, kỹ thuật viên nên sử dụng các biện pháp gia cố cơ khí để cố định sợi cáp nằm ngay chính giữa cửa sổ từ. Việc định tâm sợi cáp giúp các đường sức từ cắt qua cuộn dây thứ cấp một cách đồng đều nhất, tối ưu hóa độ chính xác. Các thao tác gia cố này tuy nhỏ nhưng thể hiện sự chuyên nghiệp và cẩn thận của người thợ điện. Một hệ thống được lắp đặt chuẩn chỉ sẽ hoạt động bền bỉ trong suốt vòng đời dự án.



5.2. Đánh giá môi trường nhiệt độ trong tủ điện

Nhiệt độ môi trường xung quanh có tác động trực tiếp đến điện trở của cuộn dây thứ cấp và đặc tính từ hóa của lõi thép. Trong các tủ phân phối tổng có dòng tải lớn, nhiệt lượng tỏa ra từ thanh cái đồng và các tiếp điểm aptomat là rất cao. Nếu thiết bị đo lường bị đặt quá sát các nguồn phát nhiệt này, lớp vỏ nhựa cách điện có thể bị lão hóa nhanh chóng. Sự gia tăng nhiệt độ cũng làm tăng nội trở cuộn dây, dẫn đến sụt áp tín hiệu truyền về đồng hồ.

Để đảm bảo thiết bị hoạt động ổn định, kỹ thuật viên cần tuân thủ các nguyên tắc tản nhiệt cơ bản sau:

• Duy trì khoảng cách an toàn giữa các pha để tạo luồng không khí đối lưu tự nhiên bên trong khoang thiết bị.
• Bố trí quạt thông gió công suất phù hợp tại các vị trí có mật độ thanh cái đồng dày đặc.
• Tuyệt đối không lắp đặt cảm biến dòng áp sát vào bề mặt của các cuộn kháng hoặc biến áp điều khiển.
