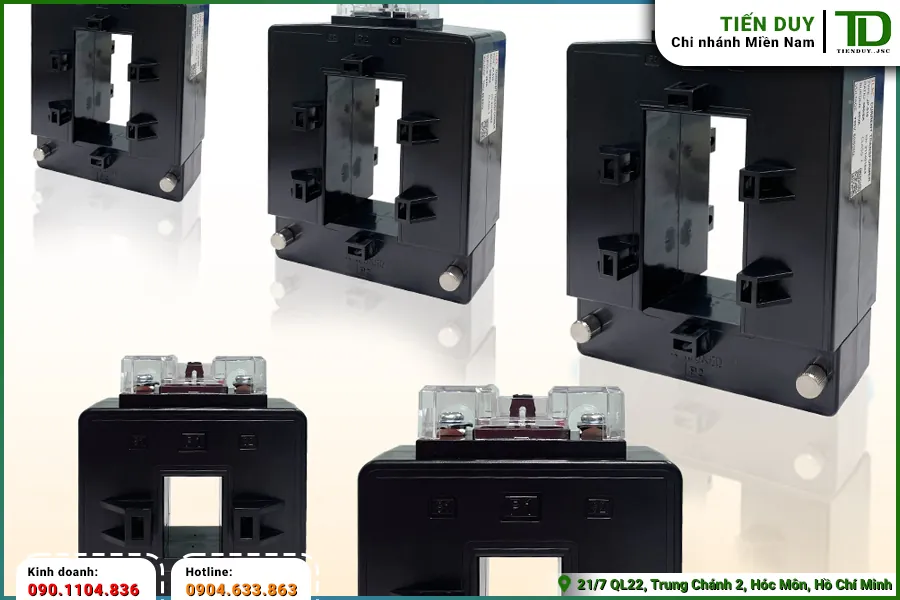

Biến dòng kẹp (Split Core Current Transformer) hoạt động dựa trên nguyên lý cảm ứng điện từ với thiết kế lõi từ có thể tách rời. Thiết bị cho phép kẹp trực tiếp lên thanh cái đồng hoặc cáp động lực mà không cần tháo dỡ điểm đấu nối. Các thông số kỹ thuật cốt lõi bao gồm tỷ số biến dòng (từ 50/5A đến 10000/5A), cấp chính xác (Class 0.5, Class 1.0), mức dung lượng (1VA – 30VA) và kích thước cửa sổ luồn cáp (tương ứng với các mã JP-23, JP-46, SCT-24, SCT-36…). Ứng dụng phổ biến trong việc cải tạo tủ điện hạ thế, lắp đặt thêm đồng hồ đo lường, hệ thống giám sát năng lượng (EMS) tại các nhà máy mà không làm gián đoạn nguồn điện.



1. Cấu tạo và nguyên lý hoạt động của biến dòng kẹp ILEC

Để hiểu rõ bản chất kỹ thuật, chúng ta cần đi sâu vào cấu trúc vật lý và cách thức vận hành của thiết bị này. Biến dòng kẹp ILEC được thiết kế chuyên biệt để giải quyết bài toán đo lường mà không can thiệp vào kết cấu dây dẫn hiện hữu.

1.1. Thiết kế lõi từ chia đôi (Split-core)

Điểm khác biệt lớn nhất của dòng sản phẩm này nằm ở phần lõi từ được cắt làm hai nửa độc lập thay vì đúc liền khối. Hai nửa lõi từ này được gia công với độ phẳng bề mặt cực cao để đảm bảo từ thông không bị suy hao khi khép kín mạch từ. Khi kẹp quanh dây dẫn mang điện, dòng điện sơ cấp sinh ra từ trường xoay chiều cảm ứng sang cuộn dây thứ cấp quấn trên lõi từ. Thiết kế này giúp kỹ thuật viên dễ dàng ốp thiết bị vào thanh cái đồng hoặc cáp động lực mà không cần tháo dỡ đầu cốt. Nhờ vậy, quá trình lắp đặt diễn ra nhanh chóng và an toàn tuyệt đối cho hệ thống.



1.2. Cơ cấu ngàm kẹp và chốt khóa an toàn

Phần vỏ ngoài của thiết bị được đúc từ nhựa cách điện chống cháy, tích hợp hệ thống ngàm cơ khí linh hoạt. Chốt khóa an toàn đóng vai trò ép chặt hai nửa lõi từ lại với nhau, loại bỏ hoàn toàn khe hở không khí có thể gây sai số đo lường. Khi thao tác, người dùng chỉ cần mở chốt, luồn cáp vào khe hở và bấm khóa lại cho đến khi nghe tiếng khớp vào rãnh. Cơ cấu này được tính toán lực ép cẩn thận để chịu được rung động trong môi trường tủ điện công nghiệp.

Một số mã hàng kích thước lớn còn được trang bị thêm vít siết phụ trợ để tăng cường độ cứng vững khi gá lên thanh cái. Việc cố định chắc chắn giúp thiết bị không bị xê dịch do lực điện từ sinh ra khi có dòng ngắn mạch chạy qua. Kỹ sư hiện trường cần lưu ý kiểm tra kỹ độ khít của ngàm kẹp trước khi đưa tín hiệu về đồng hồ đo. Nếu chốt khóa không đóng hoàn toàn, sai số thứ cấp sẽ tăng vọt và gây nhiễu loạn hệ thống giám sát.



2. Các thông số kỹ thuật cần biết khi lên danh mục vật tư CT kẹp ILEC

Việc thống kê khối lượng vật tư đòi hỏi người phụ trách phải nắm vững các thông số gốc để chọn đúng mã hàng. Dưới đây là những tiêu chí cốt lõi cần xác định rõ trước khi chốt danh sách thiết bị.

2.1. Tỷ số biến dòng (Primary/Secondary)

Tỷ số biến dòng thể hiện mức độ chuyển đổi từ dòng điện sơ cấp thực tế xuống dòng điện thứ cấp tiêu chuẩn để đưa vào thiết bị đo. Đối với CT kẹp ILEC, các thông số dòng điện được phân chia thành các nhóm cơ bản sau:

• Dòng thứ cấp được chuẩn hóa ở mức 5A hoặc 1A để tương thích với hầu hết các loại đồng hồ đa năng hiện nay.
• Dòng sơ cấp có dải đo rất rộng, trải dài từ 50A cho đến các hệ thống công suất lớn lên tới 10000A.
• Việc chọn đúng tỷ số này quyết định trực tiếp đến độ chính xác của toàn bộ hệ thống đo lường năng lượng.



2.2. Cấp chính xác (Class) và mức dung lượng (VA)

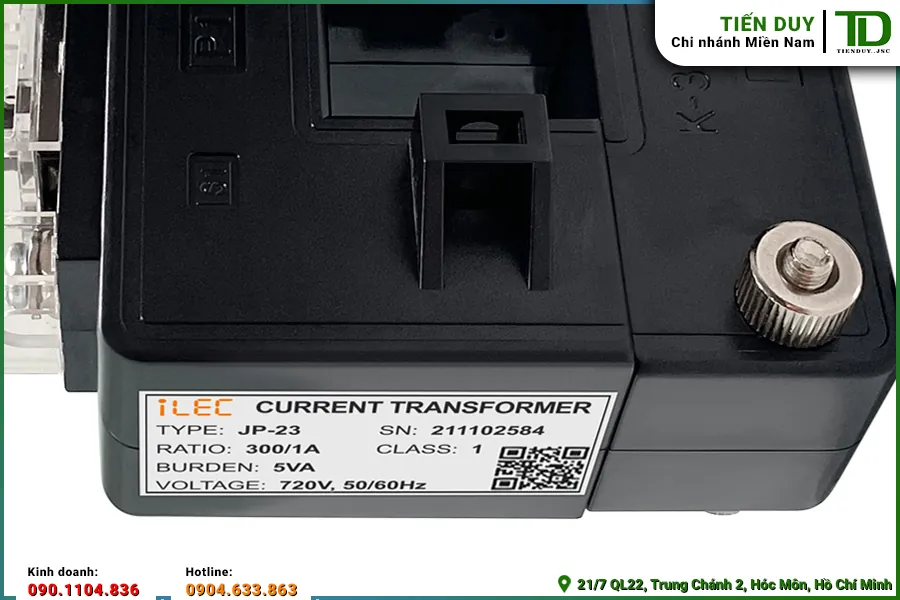

Cấp chính xác quy định mức sai số tối đa cho phép của thiết bị trong điều kiện vận hành tiêu chuẩn. Các dòng sản phẩm của hãng thường đáp ứng tiêu chuẩn Class 1.0 cho nhu cầu đo lường thông thường và Class 0.5 cho các ứng dụng đòi hỏi độ khắt khe cao hơn. Việc lựa chọn sai cấp chính xác có thể dẫn đến sai lệch dữ liệu thu thập được từ hệ thống. Khi lên dự toán, bạn cần đối chiếu yêu cầu của bản vẽ kỹ thuật để chọn cấp chính xác phù hợp, tránh lãng phí chi phí không cần thiết.

Mức dung lượng biểu thị khả năng kéo tải của cuộn thứ cấp, phụ thuộc vào chiều dài dây dẫn tín hiệu và trở kháng của đồng hồ đo. Dung lượng cung cấp dao động từ 1VA đến 30VA tùy thuộc vào kích thước lõi từ và tỷ số biến dòng. Nếu khoảng cách từ vị trí kẹp đến mặt tủ điện quá xa, bạn bắt buộc phải chọn loại có VA lớn để bù đắp sụt áp trên đường dây. Việc tính toán kỹ lưỡng thông số này giúp tín hiệu truyền về luôn ổn định và rõ nét.



2.3. Kích thước cửa sổ luồn cáp (Window size)

Kích thước cửa sổ bên trong lõi từ là thông số mang tính quyết định đến khả năng lắp đặt thực tế tại công trình. Thông số này phải lớn hơn đường kính ngoài của sợi cáp động lực hoặc tiết diện tổng của cụm thanh cái đồng. Nếu chọn cửa sổ quá nhỏ, ngàm kẹp sẽ không thể đóng kín, dẫn đến hỏng hóc thiết bị và sai lệch kết quả đo. Ngược lại, cửa sổ quá lớn sẽ gây khó khăn trong việc cố định thiết bị, khiến nó dễ bị trượt dọc theo dây dẫn.

Để đảm bảo tính đồng bộ cho toàn bộ dự án, người làm thu mua cần rà soát kỹ lưỡng các hạng mục vật tư liên quan. Việc nắm rõ kích thước cáp sẽ giúp bạn chọn đúng mã hàng, tránh tình trạng đổi trả gây chậm trễ tiến độ thi công. Trong quá trình này, biến dòng kẹp thường được lên danh sách cùng với nhiều thiết bị ILEC khác để tạo thành một hệ thống đo lường hoàn chỉnh.

>>> Xem thêm: Thiết bị ILEC gồm những gì?



3. Khi nào nên dùng loại kẹp thay vì biến dòng đúc nguyên khối?

Quyết định sử dụng thiết bị lõi từ chia đôi thường xuất phát từ những ràng buộc khắt khe về mặt thi công và vận hành. Dưới đây là các tình huống thực tế bắt buộc phải dùng loại kẹp để giải quyết bài toán kỹ thuật.

3.1. Nâng cấp, cải tạo hệ thống điện đang vận hành

Trong các nhà máy đã đi vào hoạt động ổn định, việc bổ sung thêm hệ thống giám sát năng lượng là nhu cầu rất phổ biến. Tuy nhiên, việc tháo dỡ các đầu cốt động lực cỡ lớn đã được siết chặt và đổ keo cách điện là cực kỳ rủi ro. Lúc này, thiết bị lõi từ chia đôi phát huy tối đa thế mạnh khi chỉ cần ốp trực tiếp vào dây dẫn mà không can thiệp vào kết cấu cơ khí. Điều này giúp giữ nguyên vẹn chất lượng của các điểm đấu nối hiện hữu.

Quá trình cải tạo thường đi kèm với áp lực tiến độ rất lớn từ phía chủ đầu tư. Việc sử dụng giải pháp kẹp giúp đội ngũ kỹ thuật hoàn thành hạng mục đo lường chỉ trong vài phút cho mỗi pha. Sự tiện lợi này đặc biệt có giá trị tại các khu công nghiệp thuộc TP.HCM, nơi mọi hoạt động sản xuất đều được tính toán chi phí cơ hội từng giờ. Phương pháp này thực sự mang lại hiệu quả kinh tế rõ rệt cho các nhà thầu cơ điện.



3.2. Xử lý không gian tủ điện chật hẹp

Nhiều hệ thống tủ phân phối cũ được thiết kế với mật độ thiết bị dày đặc, khoảng cách giữa các pha rất hẹp. Việc luồn một biến dòng đúc nguyên khối qua cụm cáp cứng là điều gần như bất khả thi nếu không uốn nắn lại dây. Thiết kế mở ngàm linh hoạt cho phép lách qua các khe hẹp và khóa chặt lại ngay tại vị trí cần đo. Đây là phương án cứu cánh cho những không gian tủ điện không còn diện tích dự phòng.



3.3. Hạn chế rủi ro khi không thể cắt điện diện rộng

Các cơ sở hạ tầng trọng yếu như trung tâm dữ liệu, bệnh viện hay dây chuyền sản xuất liên tục không cho phép cắt điện toàn trạm để thi công. Mặc dù vẫn phải tuân thủ nghiêm ngặt các quy tắc an toàn điện, việc thao tác kẹp thiết bị lên cáp bọc cách điện an toàn hơn rất nhiều so với việc cắt hở mạch. Phương pháp này giảm thiểu tối đa thời gian downtime của hệ thống, đảm bảo mạch sản xuất không bị đứt gãy. Nhờ đó, doanh nghiệp tránh được những thiệt hại khổng lồ do gián đoạn vận hành.



3.4. Rút ngắn thời gian thi công lắp đặt

Chi phí nhân công hiện nay chiếm một tỷ trọng không nhỏ trong tổng ngân sách của các dự án cơ điện. Việc tháo lắp đầu cốt, luồn cáp, siết lực lại từ đầu đòi hỏi nhiều nhân lực và thời gian thao tác. Giải pháp kẹp trực tiếp giúp cắt giảm hoàn toàn các công đoạn cơ khí nặng nhọc này. Nhờ đó, nhà thầu có thể tối ưu hóa nguồn lực và đẩy nhanh tiến độ bàn giao mặt bằng.

Khi thống kê khối lượng cho các dự án cải tạo, người phụ trách vật tư nên cân nhắc kỹ bài toán tổng chi phí. Dù đơn giá vật tư của loại kẹp có thể nhỉnh hơn loại đúc nguyên khối, nhưng chi phí nhân công và rủi ro dừng máy được cắt giảm lại mang đến lợi ích kinh tế vượt trội. Sự linh hoạt này chính là chìa khóa để chốt phương án kỹ thuật với chủ đầu tư. Việc tính toán đường dài luôn mang lại lợi thế cạnh tranh lớn trong quá trình đấu thầu.



4. Bảng tra cứu mã hàng biến dòng kẹp theo kích thước

Để hỗ trợ công tác lên dự toán chính xác, dưới đây là danh sách tổng hợp các mã hàng dựa trên kích thước vật lý. Việc tra cứu đúng mã ngay từ đầu sẽ giúp tránh tình trạng đặt nhầm hàng gây đình trệ tiến độ.

Bảng 1: Danh sách mã hàng biến dòng kẹp ILEC theo kích thước



4.1. Dòng JP series cho thanh cái và cáp lớn

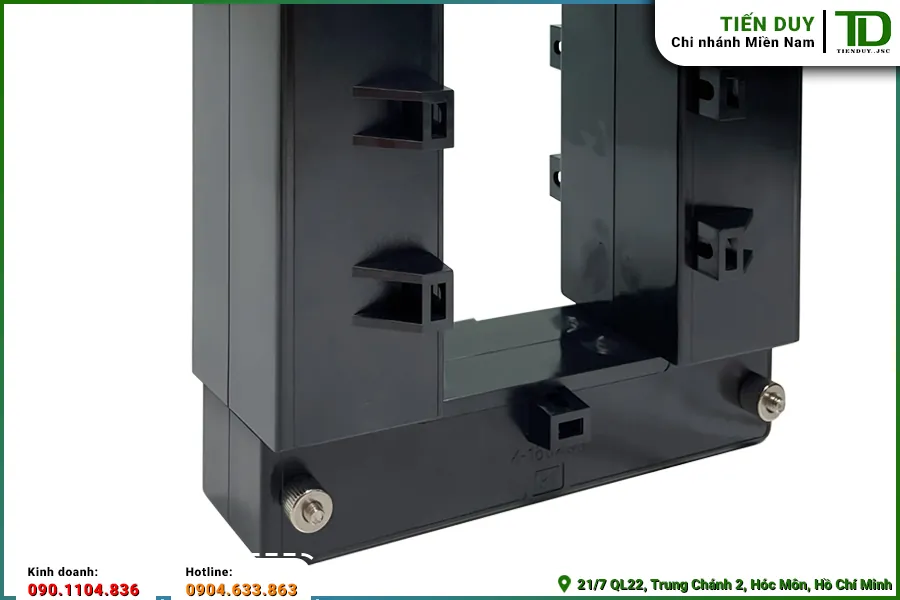

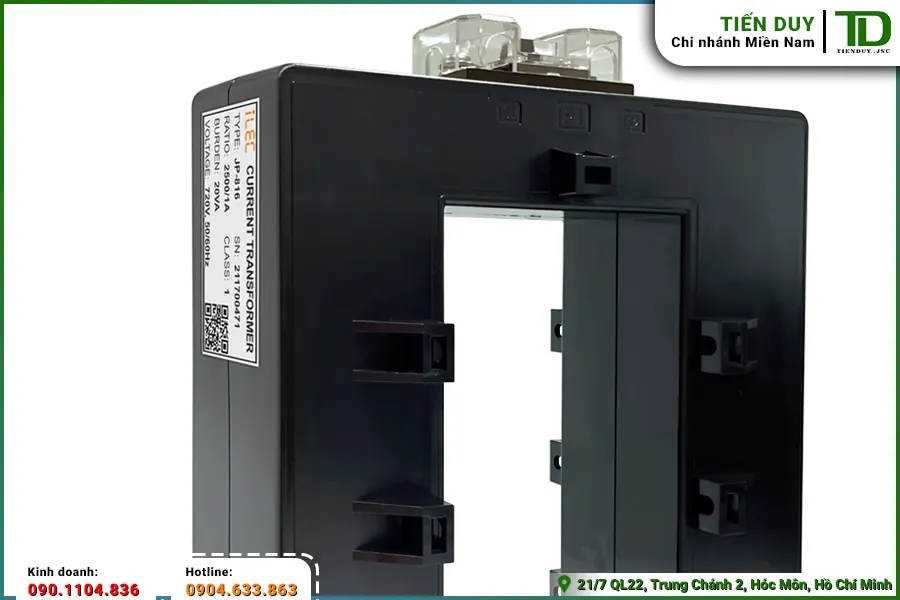

Dòng sản phẩm JP series được thiết kế với cửa sổ hình chữ nhật, tối ưu hóa cho việc ôm trọn các cụm thanh cái đồng hoặc nhiều sợi cáp động lực đi song song. Kích thước cửa sổ trải dài từ 20x30mm cho đến 80x120mm, đáp ứng dải đo từ 200A lên tới hàng ngàn Ampe. Lớp vỏ ngoài của series này được gia cố dày dặn để chịu được lực từ trường mạnh sinh ra từ các hệ thống phân phối tổng. Cấu trúc chắc chắn giúp thiết bị vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.

Khi lên danh mục vật tư cho dòng JP, bạn cần đo đạc chính xác kích thước phủ bì của cụm thanh cái thực tế tại công trình. Việc chọn mã hàng có cửa sổ lớn hơn một chút so với thanh cái sẽ giúp thao tác kẹp dễ dàng hơn mà không làm cấn móp thiết bị. Tuy nhiên, không nên chọn loại quá rộng vì sẽ làm giảm độ ổn định cơ khí khi có dòng ngắn mạch chạy qua. Các kỹ sư thường ưu tiên khoảng hở dự phòng từ 5mm đến 10mm mỗi cạnh để đảm bảo an toàn.



4.2. Dòng SCT series cho không gian nhỏ gọn

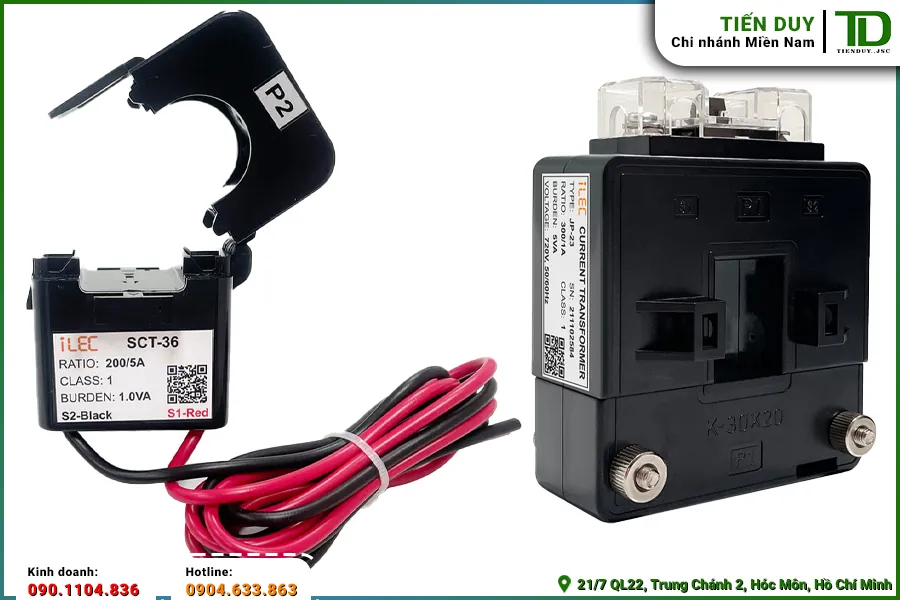

Khác với JP series, dòng SCT series sở hữu thiết kế nhỏ gọn hơn với cửa sổ hình vuông hoặc bo tròn góc, phù hợp cho các nhánh tải phụ. Kích thước cửa sổ dao động từ 24x24mm đến 50x50mm, phục vụ dải đo từ 50A đến 1000A. Thiết kế này đặc biệt hữu dụng khi cần luồn lách vào các máng cáp chật hẹp hoặc các khoang tủ điều khiển có mật độ dây dẫn cao. Biến dòng kẹp loại này giúp tiết kiệm tối đa không gian lắp đặt trong các tủ điện phân phối tầng.

Trọng lượng nhẹ của dòng SCT giúp giảm tải trọng treo trực tiếp lên sợi cáp tín hiệu, hạn chế nguy cơ đứt gãy ngầm bên trong. Để đảm bảo tiến độ cấp vật tư cho các dự án gấp, việc kiểm tra tồn kho các mã hàng thông dụng này là bước không thể bỏ qua. Quý đối tác cần check số lượng thực tế hoặc nhận báo giá sỉ dự án, vui lòng liên hệ trực tiếp hotline 0901.104.836 (Ms Hiền) để được hỗ trợ nhanh nhất. Sự chuẩn bị kỹ lưỡng về nguồn hàng sẽ giúp dự án băng băng về đích đúng hạn.



5. Những lưu ý kỹ thuật khi lắp đặt biến dòng kẹp trong thực tế

Dù quá trình thao tác khá đơn giản, nhưng để đảm bảo độ chính xác tuyệt đối, kỹ thuật viên cần tuân thủ các nguyên tắc cơ bản. Những sai sót nhỏ trong khâu lắp đặt có thể dẫn đến sai số cộng dồn rất lớn cho hệ thống.

5.1. Vệ sinh bề mặt tiếp xúc của lõi từ

Bề mặt cắt của hai nửa lõi từ là vị trí nhạy cảm nhất của thiết bị, quyết định trực tiếp đến đường sức từ khép kín. Trước khi kẹp vào cáp, bạn bắt buộc phải dùng khăn sạch lau khô bề mặt này để loại bỏ bụi bẩn, mạt kim loại hoặc dầu mỡ bám dính. Chỉ một hạt bụi nhỏ lọt vào khe hở cũng đủ làm tăng từ trở, khiến dòng thứ cấp bị suy giảm nghiêm trọng. Tuyệt đối không dùng các vật cứng cạo rửa làm xước bề mặt gia công tinh của lõi từ.



5.2. Đảm bảo chốt khóa đóng kín hoàn toàn

Sau khi luồn cáp vào cửa sổ, thao tác bóp ngàm kẹp phải được thực hiện dứt khoát cho đến khi nghe tiếng tách đặc trưng của chốt khóa. Nếu chốt chưa vào đúng ngàm, hai nửa lõi từ sẽ bị hở ra khi có rung động từ môi trường xung quanh. Trạng thái hở mạch từ này không chỉ gây sai số đo lường mà còn có thể sinh nhiệt cục bộ làm hỏng vỏ nhựa. Việc kiểm tra lại độ chắc chắn bằng tay là thao tác bắt buộc đối với mọi kỹ thuật viên.

Trong một số trường hợp cáp quá cứng hoặc bị cong vênh, lực đẩy ngược có thể làm bung chốt khóa. Kỹ thuật viên cần dùng dây rút nhựa cố định thêm vòng ngoài của thiết bị để trợ lực cho ngàm cơ khí. Việc gia cố này tuy đơn giản nhưng mang lại sự an tâm tuyệt đối cho hệ thống vận hành lâu dài. Biện pháp này đặc biệt hữu ích tại các vị trí có độ rung lắc cơ khí cao.



5.3. Cố định cáp tín hiệu thứ cấp

Hai đầu dây tín hiệu thứ cấp cần được đấu nối chắc chắn vào cầu đấu hoặc kéo thẳng về đồng hồ đo. Tuyệt đối không để hở mạch thứ cấp khi cuộn sơ cấp đang mang điện, vì điều này sẽ sinh ra điện áp cảm ứng rất cao gây đánh thủng cách điện. Dây tín hiệu nên được luồn trong ống ruột gà hoặc máng nhựa để tránh bị cứa đứt bởi các gờ kim loại sắc nhọn trong tủ. Việc bảo vệ đường truyền tín hiệu đóng vai trò then chốt trong hệ thống giám sát.

Việc bố trí đường đi dây gọn gàng không chỉ đảm bảo an toàn mà còn thể hiện tính chuyên nghiệp của đơn vị thi công. Một hệ thống được quy hoạch bài bản sẽ giúp công tác bảo trì sau này diễn ra thuận lợi hơn rất nhiều. Thực tế cho thấy, biến dòng kẹp là một trong những sản phẩm nổi bật giúp ILEC là hãng thiết bị điện giá tốt được nhiều nhà thầu ưu tiên lựa chọn.

>>> Xem thêm: ILEC là gì? Vì sao ILEC là hãng thiết bị điện giá tốt cho tủ điện



5.4. Khoảng cách an toàn với các thiết bị khác

Khi lắp đặt nhiều thiết bị đo lường sát nhau trên cùng một cụm thanh cái, cần duy trì một khoảng cách tối thiểu để tránh hiện tượng nhiễu từ chéo. Các quy tắc bố trí không gian bao gồm:

• Giữ khoảng cách an toàn giữa các pha để từ trường tản ra không ảnh hưởng đến kết quả đo của pha kế bên.
• Đảm bảo không gian thông thoáng giúp tản nhiệt tốt hơn trong các tủ phân phối tổng có dòng điện định mức lớn.
• Tránh đặt thiết bị quá gần các nguồn phát nhiệt hoặc các cuộn kháng công suất cao trong tủ điện.



5.5. Kiểm tra chiều dòng điện (P1-P2)

Trên vỏ thiết bị luôn có ký hiệu mũi tên hoặc chữ P1, P2 chỉ định chiều dòng điện sơ cấp đi qua. Việc kẹp ngược chiều sẽ dẫn đến tín hiệu thứ cấp bị đảo pha, làm sai lệch hoàn toàn kết quả đo công suất và điện năng trên đồng hồ đa năng. Trước khi đóng nắp tủ, người giám sát cần kiểm tra chéo lại hướng kẹp của cả 3 pha để đảm bảo tính đồng nhất. Thao tác kiểm tra cuối cùng này giúp loại bỏ hoàn toàn các lỗi sơ đẳng trong quá trình thi công.
