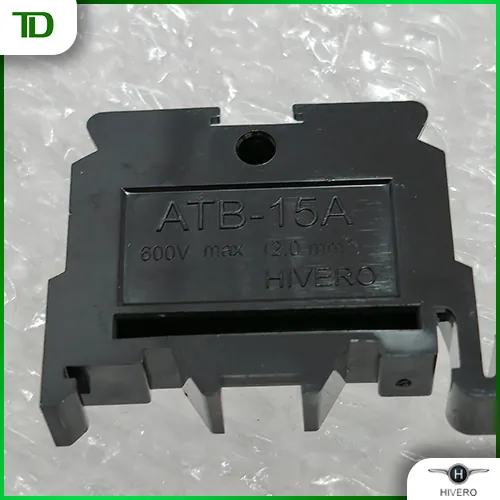

Cầu đấu đơn Hivero (ATB Series) là dòng thiết bị đấu nối dạng mắt rời, cho phép ghép nối linh hoạt trên thanh ray nhôm 35mm. Sản phẩm bao gồm các mã từ ATB-10 (10A) đến ATB-100 (100A) và loại 2 tầng ATB-15AW. Thiết kế này đặc biệt hữu ích trong các trường hợp tủ điện có không gian hẹp, yêu cầu phối ghép nhiều dải công suất khác nhau trên cùng một dãy, hoặc cần thay thế cục bộ nhanh chóng mà không làm gián đoạn toàn bộ hệ thống cáp động lực và điều khiển.



1. Thông tin cơ bản về cầu đấu đơn Hivero (ATB Series)

Thiết bị đấu nối dạng mắt rời mang lại sự linh hoạt tối đa cho các kỹ sư cơ điện trong quá trình thiết kế tủ điện. Việc hiểu rõ bản chất của cầu đấu đơn Hivero giúp tối ưu hóa không gian và chi phí vật tư cho dự án.

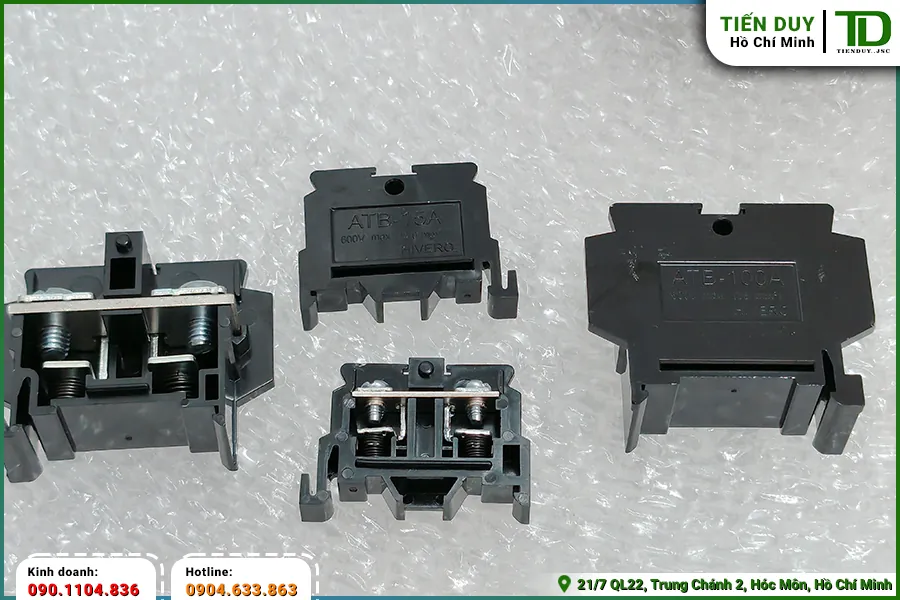

1.1. Cấu tạo dạng mắt rời ghép nối trên thanh ray

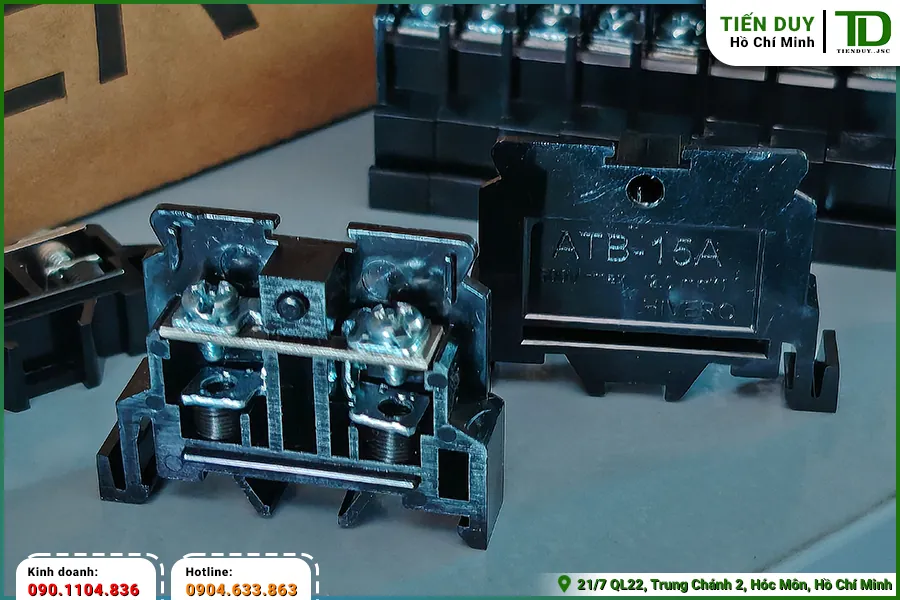

Khác với dạng đúc nguyên khối, thiết bị này được sản xuất thành từng mắt độc lập với một cực đấu nối duy nhất. Hai bên hông của mỗi mắt nhựa được thiết kế các ngàm âm dương chuẩn xác để ghép nối lại với nhau. Phần đáy của sản phẩm có cơ cấu chốt gài đàn hồi, tương thích hoàn toàn với chuẩn thanh ray nhôm 35mm phổ biến trong công nghiệp. Kỹ thuật viên chỉ cần ấn nhẹ là thiết bị sẽ bám chặt vào thanh ray mà không cần sử dụng ốc vít cố định. Cấu trúc thông minh này giúp quá trình lắp ráp diễn ra cực kỳ nhanh chóng tại các xưởng sản xuất ở TP.HCM.



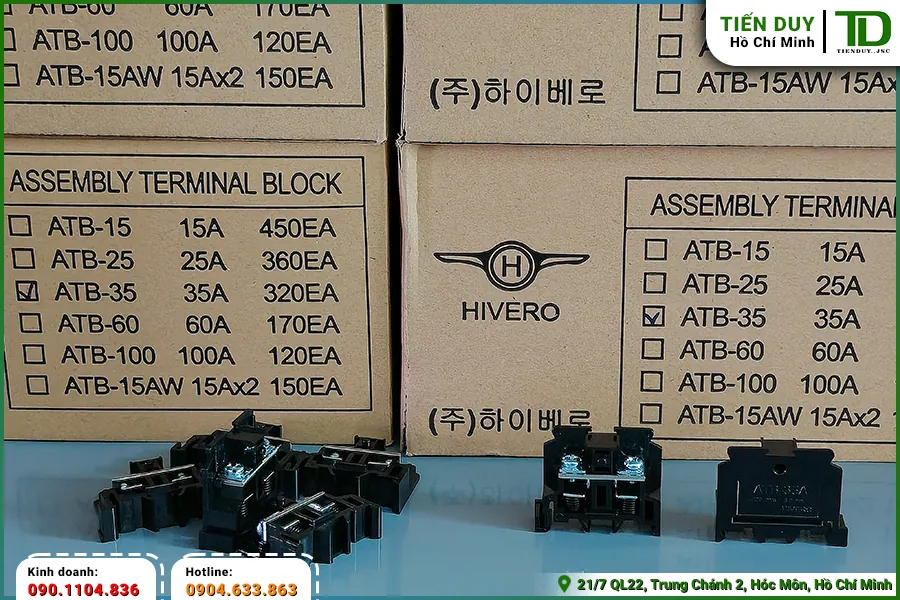

1.2. Dải công suất định mức từ 10A đến 100A

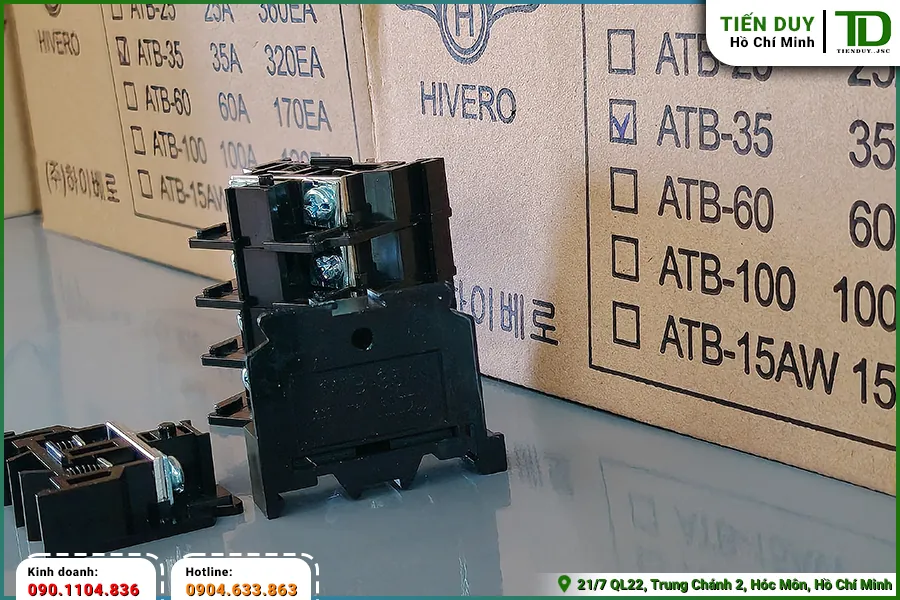

Dòng sản phẩm ATB Series cung cấp một dải công suất khá rộng để phục vụ đa dạng các nhu cầu phụ tải khác nhau. Các mã hàng nhỏ như ATB-10 và ATB-15 tương ứng với dòng định mức 10A và 15A, chuyên dùng cho mạch tín hiệu. Đối với các phụ tải trung bình, người dùng có thể lựa chọn mã ATB-25 hoặc ATB-35 để đảm bảo an toàn truyền tải. Phân khúc công suất lớn hơn được đáp ứng bởi các mã ATB-60 và ATB-100 với kích thước bu lông siết cáp đồ sộ. Việc tra cứu thông số cầu đấu đơn Hivero trên catalogue giúp kỹ sư chọn đúng vật tư cho từng nhánh mạch.

Các đặc tính kỹ thuật nổi bật của dòng sản phẩm mắt rời bao gồm:

• Vật liệu vỏ nhựa cao cấp có khả năng chống cháy lan theo tiêu chuẩn công nghiệp khắt khe.
• Tiếp điểm bằng hợp kim đồng mạ kẽm giúp duy trì điện trở tiếp xúc luôn ở mức thấp nhất.
• Cơ cấu bu lông kẹp dây chống tự tháo dưới tác động của lực rung động từ máy móc.
• Rãnh kẹp sâu giúp ôm trọn đầu cốt đồng mà không làm đứt gãy các sợi cáp nhỏ.



2. Trường hợp 1: Hệ thống yêu cầu số lượng cực lẻ hoặc không cố định

Trong thực tế thi công, không phải lúc nào số lượng lõi cáp cũng chẵn và khớp với các khối đúc sẵn. Đây là lúc cầu đấu đơn Hivero thể hiện rõ ưu thế vượt trội của mình.

2.1. Khắc phục hạn chế của cầu đấu đúc nguyên khối

Các dòng sản phẩm đúc nguyên khối thường được sản xuất với số lượng cực cố định như 3P, 4P, 6P hay 10P. Nếu hệ thống yêu cầu đúng 7 cực đấu nối, kỹ thuật viên bắt buộc phải mua khối 10P và bỏ trống 3 cực còn lại. Việc này không chỉ gây lãng phí chi phí vật tư mà còn chiếm dụng một khoảng không gian vô ích trên tấm lưng tủ. Thiết kế mắt rời cho phép người thợ ghép chính xác 7 mắt lại với nhau để tạo thành một cụm kết nối hoàn hảo. Giải pháp này mang lại sự vừa vặn tuyệt đối cho mọi sơ đồ đi dây dù là phức tạp nhất.

Sự linh hoạt này đặc biệt hữu ích khi thi công các tủ điều khiển có số lượng thiết bị ngoại vi không theo quy chuẩn. Kỹ sư không cần phải đau đầu tìm kiếm các khối đúc có số cực tương ứng với bản vẽ thiết kế. Việc sử dụng cầu đấu đơn Hivero giúp giải phóng tư duy thiết kế, cho phép tùy biến số lượng điểm kết nối một cách tự do. Các nhà thầu cơ điện có thể chuẩn hóa một vài mã hàng mắt rời trong kho để dùng chung cho nhiều dự án khác nhau. Điều này giúp tối ưu hóa quy trình quản lý vật tư và giảm thiểu lượng hàng tồn kho chết.



2.2. Khả năng mở rộng phụ tải linh hoạt trong tương lai

Các nhà máy công nghiệp luôn có xu hướng nâng cấp và lắp đặt thêm máy móc sau một thời gian vận hành. Nếu sử dụng khối đúc nguyên khối đã kín chỗ, việc bổ sung thêm cáp tín hiệu sẽ đòi hỏi phải thay thế toàn bộ cụm đấu nối. Ngược lại, với dạng mắt rời, kỹ thuật viên chỉ việc gài thêm vài mắt mới lên thanh ray và đẩy chúng sát vào cụm cũ. Thao tác mở rộng này diễn ra cực kỳ nhanh chóng mà không làm xáo trộn các dây dẫn đang hoạt động ổn định. Khả năng tùy biến cao giúp hệ thống điện luôn sẵn sàng đáp ứng các yêu cầu phát triển của doanh nghiệp.



2.3. Đáp ứng các bản vẽ thiết kế thường xuyên thay đổi

Trong quá trình triển khai dự án, việc chủ đầu tư thay đổi công năng hoặc bổ sung thiết bị là điều rất thường xuyên xảy ra. Những thay đổi phút chót này kéo theo sự biến động liên tục về số lượng lõi cáp cần kết nối tại tủ trung tâm. Nếu đã trót đặt hàng các khối đúc sẵn, nhà thầu sẽ phải đối mặt với rủi ro lãng phí vật tư rất lớn. Việc ứng dụng cầu đấu đơn Hivero ngay từ đầu giúp đội ngũ thi công dễ dàng thích ứng với mọi sự điều chỉnh của bản vẽ. Người thợ có thể thêm bớt số lượng cực ngay tại công trường một cách chủ động.

Sự chủ động này giúp tiến độ dự án không bị đình trệ bởi các thủ tục chờ đợi đổi trả hàng hóa. Các kỹ sư giám sát cũng dễ dàng nghiệm thu khối lượng vật tư thực tế dựa trên số lượng mắt rời đã lắp đặt. Việc thống kê khối lượng trở nên minh bạch và chính xác đến từng cực đấu nối đơn lẻ. Giải pháp mắt rời thực sự là cứu cánh cho các dự án có tính chất phức tạp và hay thay đổi thiết kế tại TP.HCM.

>>> Xem thêm: Ứng dụng của Terminal Block đa cực: 6P, 10P, 12P, 15P, 20P



3. Trường hợp 2: Không gian tủ điện chật hẹp cần tối ưu diện tích

Kích thước vỏ tủ luôn bị giới hạn bởi không gian mặt bằng thực tế tại các xưởng sản xuất. Việc ứng dụng cầu đấu đơn Hivero giúp giải quyết triệt để bài toán thiếu hụt diện tích lắp ráp.

3.1. Tận dụng tối đa chiều dài thanh ray nhôm

Thanh ray nhôm 35mm là xương sống để gá lắp hầu hết các thiết bị đóng cắt và điều khiển bên trong tủ. Khi sử dụng khối đúc, hai đầu của khối nhựa luôn có các lỗ bắt vít chiếm một khoảng không gian nhất định. Nếu ghép nhiều khối đúc lại với nhau, những khoảng trống vô ích này sẽ cộng dồn lại gây lãng phí chiều dài thanh ray. Dạng mắt rời loại bỏ hoàn toàn các tai bắt vít này, cho phép các cực đấu nối nằm sát sạt vào nhau. Mật độ dây cáp trên một đơn vị chiều dài được đẩy lên mức tối đa, giúp thu nhỏ kích thước tổng thể của cụm kết nối.

Kỹ thuật viên có thể cắt thanh ray với chiều dài vừa đúng bằng tổng độ dày của các mắt rời cộng thêm hai chặn sắt. Không có bất kỳ một milimet không gian nào bị lãng phí trong cách bố trí thông minh này. Việc thu gọn cụm đấu nối tạo điều kiện để nhồi nhét thêm các linh kiện điện tử khác vào trong một vỏ tủ nhỏ. Điều này đặc biệt có ý nghĩa khi thiết kế các hộp điện điều khiển gắn trực tiếp lên thân máy gia công cơ khí. Sự gọn gàng mang lại vẻ đẹp thẩm mỹ công nghiệp và thể hiện trình độ tay nghề cao của người thợ.



3.2. Ứng dụng cầu đấu đơn Hivero loại 2 tầng (ATB-15AW)

Khi chiều dài thanh ray đã được sử dụng hết nhưng số lượng cáp vẫn còn nhiều, dòng sản phẩm hai tầng sẽ là giải pháp cứu cánh. Mã hàng ATB-15AW cung cấp hai cực đấu nối độc lập được xếp chồng lên nhau trên cùng một thân vỏ nhựa. Thiết kế đột phá này giúp tăng gấp đôi mật độ dây dẫn có thể kết nối mà không làm tăng chiều ngang của cụm thiết bị. Các tiếp điểm ở tầng trên và tầng dưới được bố trí so le khéo léo để tua vít có thể dễ dàng tiếp cận. Việc sử dụng cầu đấu đơn Hivero hai tầng là bí quyết để thi công các tủ PLC có hàng trăm lõi cáp tín hiệu.



3.3. Gom nhóm cáp tín hiệu mật độ cao

Các hệ thống tự động hóa thường sử dụng cáp điều khiển nhiều lõi để truyền tín hiệu từ cảm biến về bộ xử lý trung tâm. Việc xòe các lõi cáp này ra để đấu vào các khối đúc rời rạc sẽ tạo ra một mớ bòng bong rất khó kiểm soát. Dạng mắt rời cho phép người thợ xếp liên tiếp hàng chục cực đấu nối thành một dải dài liền mạch. Toàn bộ các lõi của một sợi cáp tổng sẽ được gài gọn gàng vào một khu vực nhất định trên dải mắt rời này. Phương pháp đi dây tập trung giúp sơ đồ đấu nối trở nên trực quan và cực kỳ dễ dò lỗi.

Để tăng cường khả năng quản lý, kỹ thuật viên có thể sử dụng các miếng đánh số dài gài lên đỉnh của dãy mắt rời. Các con số được in liên tục giúp định danh chính xác từng kênh tín hiệu đầu vào và đầu ra của hệ thống. Sự kết hợp giữa thiết kế mắt rời và phụ kiện đánh số tạo ra một trạm trung chuyển tín hiệu hoàn hảo. Các bó cáp được cố định chắc chắn bằng dây thút, không bị đan chéo hay cản trở luồng không khí đối lưu. Một tủ điện được sắp xếp khoa học sẽ giảm thiểu tối đa các rủi ro chạm chập do dây dẫn cọ xát vào nhau.



3.4. Đảm bảo khoảng cách tản nhiệt an toàn

Mặc dù được xếp sát nhau, các mắt rời vẫn đảm bảo khả năng tản nhiệt cực tốt nhờ thiết kế vách ngăn thông minh. Bề mặt hông của mỗi mắt nhựa có các gân nổi siêu nhỏ tạo ra những khe hở không khí li ti khi ghép lại. Những khe hở này đóng vai trò như các rãnh thông gió, giúp nhiệt lượng sinh ra tại tiếp điểm đồng thoát ra ngoài dễ dàng. Khi hệ thống mang tải liên tục, cụm đấu nối vẫn duy trì được mức nhiệt độ an toàn theo khuyến cáo của nhà sản xuất. Khả năng tự làm mát thụ động này giúp kéo dài tuổi thọ cho toàn bộ vật tư bên trong vỏ tủ.

Những lưu ý để tối ưu hóa không gian nhưng vẫn đảm bảo tản nhiệt bao gồm:

• Không bố trí cụm đấu nối quá sát với các nguồn sinh nhiệt lớn như biến tần hay điện trở xả.
• Lắp đặt quạt thông gió ở nóc tủ để tạo luồng không khí đối lưu hút hơi nóng ra ngoài.
• Sử dụng đầu cốt bấm chặt vào lõi cáp để giảm thiểu điện trở tiếp xúc gây phát nhiệt cục bộ.
• Chừa lại một khoảng trống nhỏ ở hai đầu thanh ray để không khí có thể luân chuyển dễ dàng.

Nếu quý khách có nhu cầu tìm hiểu thêm thông số hoặc cần kiểm tra tồn kho các mã hàng này, vui lòng liên hệ Tiến Duy qua số điện thoại 0901.104.836 (Ms. Hiền) để nhận báo giá sỉ chi tiết.



4. Trường hợp 3: Tủ điều khiển tích hợp nhiều dải công suất khác nhau

Một tủ điện tổng hợp thường chứa cả mạch động lực công suất lớn và mạch tín hiệu dòng điện nhỏ. Việc sử dụng cầu đấu đơn Hivero cho phép phối ghép đa dạng các dải công suất trên cùng một thanh ray.

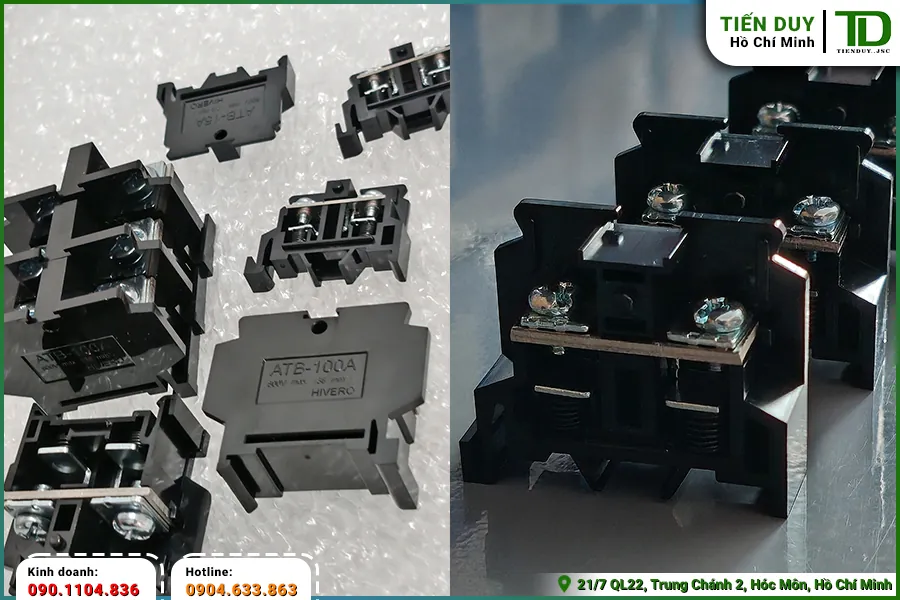

4.1. Phối ghép linh hoạt các mắt rời 10A, 25A và 60A

Nếu dùng khối đúc, kỹ thuật viên sẽ phải bắt vít ba khối riêng biệt cho ba mức công suất khác nhau lên tấm lưng tủ. Việc này làm phân tán các điểm kết nối và gây khó khăn cho việc quy hoạch đường đi của máng nhựa. Với thiết kế mắt rời, người thợ hoàn toàn có thể gài liên tiếp các mã ATB-10, ATB-25 và ATB-60 sát vào nhau. Ngàm khóa âm dương của các mã hàng này được thiết kế tương thích để tạo thành một khối thống nhất dù kích thước khác biệt. Sự liền mạch này mang lại một giải pháp phân phối điện năng cực kỳ thông minh và thẩm mỹ.

Kỹ sư có thể sắp xếp các mắt rời theo thứ tự công suất giảm dần từ trái qua phải để dễ dàng quản lý. Cáp nguồn tổng tiết diện lớn sẽ đi vào các mắt 60A, sau đó phân nhánh ra các mắt 25A cho động cơ và 10A cho mạch điều khiển. Việc tập trung mọi điểm kết nối vào một dãy duy nhất giúp tiết kiệm đáng kể thời gian đi dây nội bộ. Người thợ không phải kéo cáp chạy vòng vèo qua nhiều khu vực khác nhau bên trong vỏ tủ. Giải pháp phối ghép này chứng minh tính ưu việt tuyệt đối của cầu đấu đơn Hivero trong các hệ thống phức tạp.



4.2. Phân tách rõ ràng mạch động lực và mạch tín hiệu

Mặc dù được ghép chung trên một thanh ray, mạch động lực và mạch tín hiệu vẫn cần được cách ly vật lý để chống nhiễu. Kỹ thuật viên có thể sử dụng các nắp đậy nhựa hoặc vách ngăn cách điện chèn vào giữa các nhóm công suất khác nhau. Sự phân tách này giúp ngăn chặn từ trường sinh ra từ cáp động lực ảnh hưởng đến độ chính xác của tín hiệu cảm biến. Các mắt rời mang điện áp 380V sẽ được gom về một phía, trong khi các mắt mang điện áp 24VDC nằm ở phía đối diện. Việc bố trí khoa học giúp hệ thống tự động hóa vận hành ổn định và không bị nhiễu sóng.

Để tăng cường tính an toàn, người thợ thường dán các nhãn cảnh báo nguy hiểm lên khu vực chứa các mắt rời công suất lớn. Nắp đậy nhựa trong suốt cũng được ưu tiên sử dụng cho phần mạch động lực để chống chạm chập vô tình khi mở cửa tủ. Phần mạch tín hiệu có thể để hở để thuận tiện cho việc cắm đầu dò đồng hồ vạn năng khi cần đo kiểm. Sự linh hoạt trong cách bố trí và sử dụng phụ kiện giúp đáp ứng mọi tiêu chuẩn khắt khe của ngành điện. Các nhà máy tại TP.HCM luôn ưu tiên giải pháp này để nâng cao độ tin cậy cho dây chuyền sản xuất.



5. Trường hợp 4: Yêu cầu bảo trì và thay thế cục bộ nhanh chóng

Thời gian dừng máy để sửa chữa luôn gây ra những thiệt hại kinh tế khổng lồ cho các doanh nghiệp sản xuất. Cầu đấu đơn Hivero được thiết kế để tối ưu hóa quá trình bảo trì và khắc phục sự cố.

5.1. Giảm thiểu thời gian dừng máy khi xảy ra sự cố

Khi một cực đấu nối bị cháy hỏng do quá tải hoặc lỏng ốc, việc thay thế phải được tiến hành càng nhanh càng tốt. Nếu sử dụng khối đúc nguyên khối, kỹ thuật viên bắt buộc phải tháo toàn bộ các sợi cáp đang gắn trên khối đó ra. Sau khi thay khối mới, họ lại phải hì hục đấu nối lại hàng chục sợi cáp theo đúng thứ tự ban đầu. Quá trình này không chỉ tốn rất nhiều thời gian mà còn tiềm ẩn rủi ro đấu nhầm dây gây chập cháy nghiêm trọng hơn. Sự bất cập này khiến các khối đúc không được ưa chuộng trong các hệ thống đòi hỏi tính sẵn sàng cao.

Với thiết kế mắt rời, quy trình khắc phục sự cố trở nên đơn giản và an toàn hơn gấp nhiều lần. Kỹ thuật viên chỉ cần nới lỏng chặn sắt, tách nhẹ các mắt lân cận ra và nẩy mắt bị hỏng ra khỏi thanh ray. Một mắt mới cùng công suất sẽ được gài vào đúng vị trí đó, và chỉ duy nhất sợi cáp của cực đó cần được đấu lại. Toàn bộ các mạch điện khác trên cùng dãy vẫn giữ nguyên trạng thái kết nối, không hề bị xáo trộn. Thao tác thay thế cục bộ này chỉ mất vài phút, giúp dây chuyền sản xuất nhanh chóng hoạt động trở lại.



5.2. Tiết kiệm chi phí vật tư so với thay thế nguyên khối

Việc phải vứt bỏ một khối đúc 20 cực chỉ vì một cực duy nhất bị hỏng là một sự lãng phí vật tư vô lý. Chi phí để mua một khối đúc công suất lớn luôn đắt đỏ hơn rất nhiều so với việc mua một mắt rời đơn lẻ. Khi sử dụng cầu đấu đơn Hivero, doanh nghiệp chỉ phải trả tiền cho đúng phần linh kiện bị hư hỏng thực sự. Đội ngũ bảo trì có thể lưu kho một số lượng nhỏ các mắt rời thông dụng để sẵn sàng thay thế khi cần thiết. Giải pháp này giúp tối ưu hóa ngân sách vận hành và bảo dưỡng cho các nhà máy công nghiệp quy mô lớn.



5.3. Quy trình tháo lắp an toàn không ảnh hưởng mạch lân cận

Cơ cấu ngàm khóa dưới đáy của mỗi mắt rời được thiết kế để có thể tháo lắp bằng một cây tua vít dẹt thông thường. Người thợ chỉ cần chọc mũi tua vít vào khe hở phía dưới và bẩy nhẹ là ngàm nhựa sẽ nhả ra khỏi thanh ray. Lực đàn hồi của ngàm được tính toán vừa đủ để bám chặt khi làm việc nhưng vẫn dễ dàng tháo gỡ khi cần. Thao tác này hoàn toàn không tác động lực lên các mắt rời nằm kế bên, đảm bảo an toàn tuyệt đối cho hệ thống. Kỹ thuật viên có thể tự tin thực hiện công việc bảo trì mà không lo làm hỏng hóc các thiết bị xung quanh.

Các bước tiêu chuẩn để thay thế một mắt rời bị hỏng bao gồm:

• Cắt điện hoàn toàn khu vực tủ điều khiển và dùng bút thử điện để xác nhận an toàn.
• Dùng tua vít nới lỏng ốc kẹp và rút sợi cáp ra khỏi mắt rời đang bị sự cố.
• Nới lỏng chặn sắt ở đầu dãy và trượt nhẹ các mắt lân cận để tạo khoảng trống.
• Dùng tua vít dẹt nẩy chốt khóa phía dưới để lấy mắt hỏng ra và gài mắt mới vào.
• Đấu nối lại sợi cáp, siết chặt ốc vít và đẩy chặn sắt về vị trí cũ để khóa chặt toàn bộ dãy.

>>> Xem thêm: Bảng giá Terminal Block Hivero cập nhật 2026

6. Các phụ kiện bắt buộc đi kèm khi lắp ráp cầu đấu đơn Hivero

Một dãy mắt rời sẽ không thể vận hành an toàn nếu thiếu đi sự hỗ trợ của các phụ kiện chuyên dụng đi kèm. Phụ kiện quan trọng nhất chính là nắp chặn (mã ATB-S) được dùng để ốp vào mặt hở của mắt cuối cùng trong dãy. Do thiết kế của mắt rời luôn để hở một bên vách để ghép nối, mắt cuối cùng sẽ bị lộ các chi tiết kim loại mang điện. Nắp chặn bằng nhựa cách điện sẽ che kín hoàn toàn khoảng hở này, ngăn chặn nguy cơ điện giật cho người vận hành. Việc bỏ quên nắp chặn là một lỗi kỹ thuật nghiêm trọng thường gặp ở những người thợ thiếu kinh nghiệm.

Phụ kiện thứ hai không kém phần quan trọng là chặn sắt cố định (mã ATB-SN) được lắp ở hai đầu của dãy thiết bị. Chặn sắt có một bu lông nhỏ để siết chặt vào thanh ray nhôm, tạo ra lực ma sát cực lớn chống lại sự xê dịch. Khi máy móc hoạt động, độ rung động sẽ có xu hướng làm các mắt rời trượt dọc theo thanh ray và tách rời nhau ra. Hai chiếc chặn sắt ở hai đầu sẽ ép chặt toàn bộ khối lượng mắt rời lại thành một khối vững chắc duy nhất. Cầu đấu đơn Hivero chỉ thực sự phát huy tối đa độ bền cơ học khi được khóa chặt bởi phụ kiện này.

Cuối cùng, hệ thống nhãn mác đánh số là yếu tố bắt buộc để đảm bảo tính chuyên nghiệp cho sơ đồ đi dây. Miếng đánh số bằng nhựa trắng sẽ được gài vào khe rãnh thiết kế sẵn trên đỉnh của từng mắt rời. Kỹ thuật viên có thể dùng bút lông dầu để ghi chú hoặc sử dụng máy in nhãn chuyên dụng để tạo ra các con số sắc nét. Việc định danh rõ ràng từng cực đấu nối giúp công tác dò dây và khắc phục sự cố sau này diễn ra vô cùng thuận lợi. Sự đồng bộ giữa thiết bị chính và phụ kiện tạo nên một hệ thống phân phối điện năng hoàn hảo và an toàn tuyệt đối.
