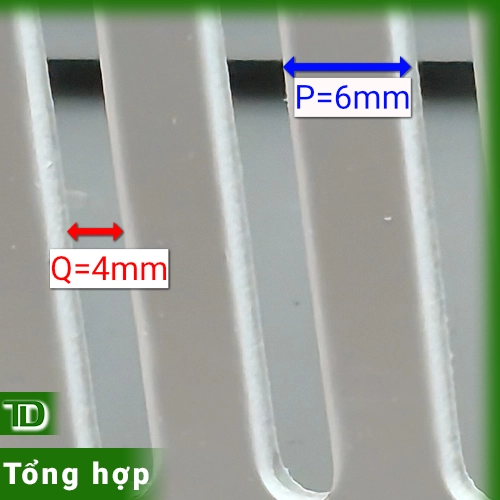

Trong thiết kế tủ điện công nghiệp, tiêu chuẩn máng nhựa với thông số khe hở Q=4mm và chiều rộng răng P=6mm được xem là “tỷ lệ vàng” cho dòng máng răng dày (Dense Tooth). Các thông số này được tính toán để tối ưu hóa khả năng giữ chặt dây tín hiệu PLC (0.5 – 1.5mm²), đảm bảo độ cứng cơ học và đồng bộ hoàn hảo với bước mô-đun của hàng kẹp (Terminal Blocks). Việc áp dụng tiêu chuẩn này giúp các kỹ sư cơ điện dễ dàng chuẩn hóa vật tư và nâng cao độ an toàn cho hệ thống.

1. Giới thiệu tổng quan và quy ước đọc thông số tiêu chuẩn máng nhựa

Việc nắm rõ các tiêu chuẩn máng nhựa sẽ giúp kỹ sư cơ điện dễ dàng lựa chọn vật tư phù hợp cho từng dự án. Dưới đây là những thông tin cơ bản về quy ước thiết kế rãnh thoát dây trên các dòng sản phẩm công nghiệp.

1.1. Khái niệm về tiêu chuẩn rãnh thoát dây trong công nghiệp

Trong lĩnh vực lắp ráp tủ bảng điện, tiêu chuẩn rãnh thoát dây là hệ thống các thông số kích thước được quy định sẵn bởi nhà sản xuất. Các thông số này quyết định trực tiếp đến khoảng cách giữa các khe hở và độ dày của từng chiếc răng nhựa trên thân máng. Việc thiết lập một tiêu chuẩn chung giúp đảm bảo tính đồng bộ cho toàn bộ hệ thống quản lý cáp bên trong vỏ tủ. Các kỹ sư thiết kế thường dựa vào những con số này để tính toán chính xác không gian đi dây và khả năng chịu tải của vật tư. Một hệ thống rãnh thoát dây đạt chuẩn sẽ mang lại sự gọn gàng, an toàn và thuận tiện cho quá trình bảo trì sau này.

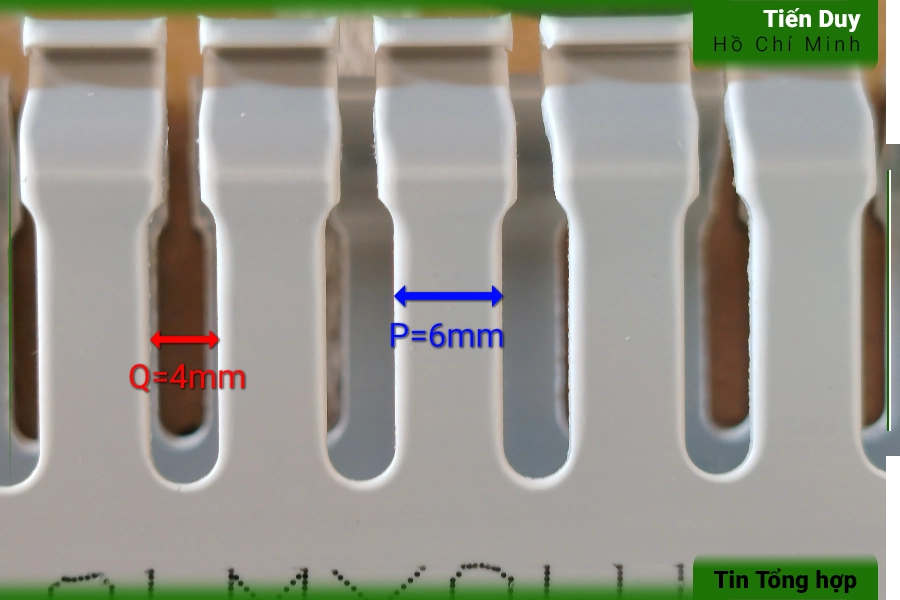

1.2. Quy ước đọc thông số khe hở (Q) và chiều rộng răng (P)

Khi tra cứu catalogue kỹ thuật, người dùng sẽ thường xuyên bắt gặp hai ký hiệu cơ bản là Q và P. Ký hiệu Q đại diện cho khoảng cách của khe hở (khe thoát dây), tính từ mép của răng này đến mép của răng kế tiếp. Trong khi đó, ký hiệu P biểu thị cho chiều rộng thực tế của một chiếc răng nhựa đóng vai trò làm khung xương chịu lực. Đối với dòng sản phẩm máng nhựa tủ điện Chaer loại răng dày, hai thông số này luôn được cố định ở mức Q=4mm và P=6mm trên mọi dải kích thước chiều cao. Việc hiểu rõ quy ước đọc thông số này giúp người thi công tránh được những sai sót không đáng có khi đặt hàng vật tư.

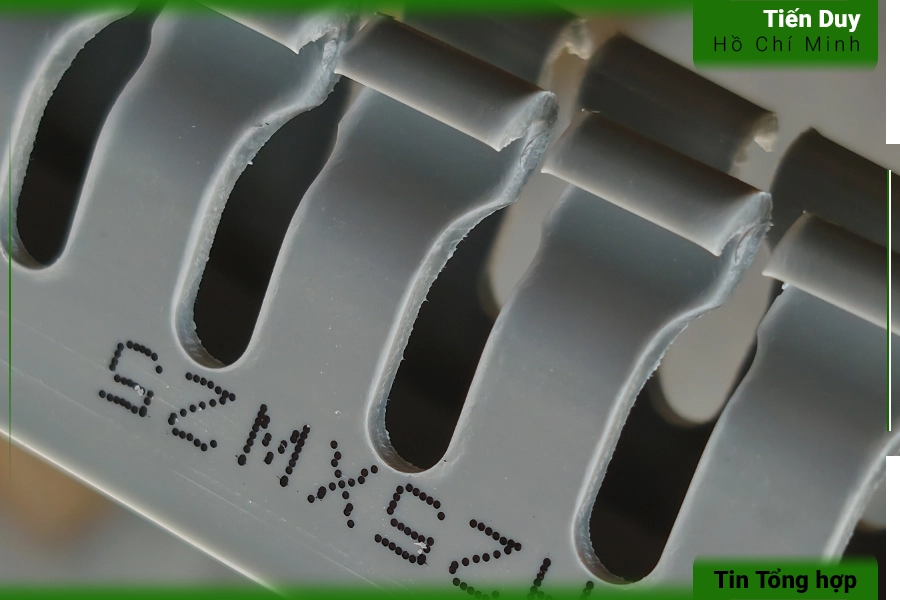

2. Lý do thứ nhất: Tối ưu hóa khả năng giữ chặt dây tín hiệu

Lý do đầu tiên khiến tiêu chuẩn máng nhựa thường được ấn định ở mức Q=4mm chính là khả năng giữ chặt các loại dây tín hiệu. Trong các hệ thống điều khiển tự động hóa, dây dẫn kết nối với PLC hoặc rơ le trung gian thường có tiết diện rất nhỏ, dao động từ 0.5mm² đến 1.5mm². Nếu sử dụng các loại rãnh quá rộng, những sợi dây đơn lẻ này sẽ rất dễ bị tuột ra ngoài hoặc xô lệch khỏi vị trí ban đầu. Khoảng cách khe hở 4mm tạo ra một không gian vừa vặn để luồn từng sợi cáp nhỏ mà vẫn giữ chúng cố định chắc chắn bên trong máng. Điều này đặc biệt quan trọng đối với các tủ điện phải hoạt động trong môi trường có độ rung lắc cao như xưởng cơ khí.

Việc duy trì khe hở hẹp cũng giúp kỹ sư dễ dàng phân luồng hàng trăm sợi dây tín hiệu một cách ngăn nắp. Thay vì dồn cục tại một vài điểm thoát dây lớn, các sợi cáp 0.75mm² hay 1.0mm² có thể được rải đều dọc theo chiều dài của máng. Sự phân bổ đồng đều này giúp giảm thiểu tình trạng nhiễu chéo giữa các mạch điều khiển liền kề nhau. Người thợ thi công cũng không cần phải sử dụng thêm dây thít nhựa để bó cáp tại các ngã rẽ, giúp tiết kiệm đáng kể thời gian thao tác. Nhờ tuân thủ tiêu chuẩn máng nhựa này, sơ đồ đi dây bên trong tủ PLC luôn đạt được độ thẩm mỹ và tính trực quan cao nhất.

Bên cạnh đó, khe hở 4mm còn đóng vai trò như một màng lọc vật lý, ngăn chặn các vật thể lạ rơi vào bên trong máng. Trong môi trường công nghiệp, mạt kim loại hoặc bụi bẩn rất dễ xâm nhập và gây chập mạch nếu rãnh thoát dây quá lớn. Thiết kế răng dày với thông số Q=4mm hạn chế tối đa không gian hở, bảo vệ an toàn cho lớp vỏ cách điện mỏng manh của dây tín hiệu. Khi cần kiểm tra hoặc thay thế một sợi cáp bị hỏng, kỹ thuật viên chỉ cần gạt nhẹ các răng nhựa sang hai bên để rút dây ra một cách nhanh chóng. Đây chính là giải pháp quản lý cáp thông minh được ứng dụng rộng rãi tại các nhà máy hiện đại.

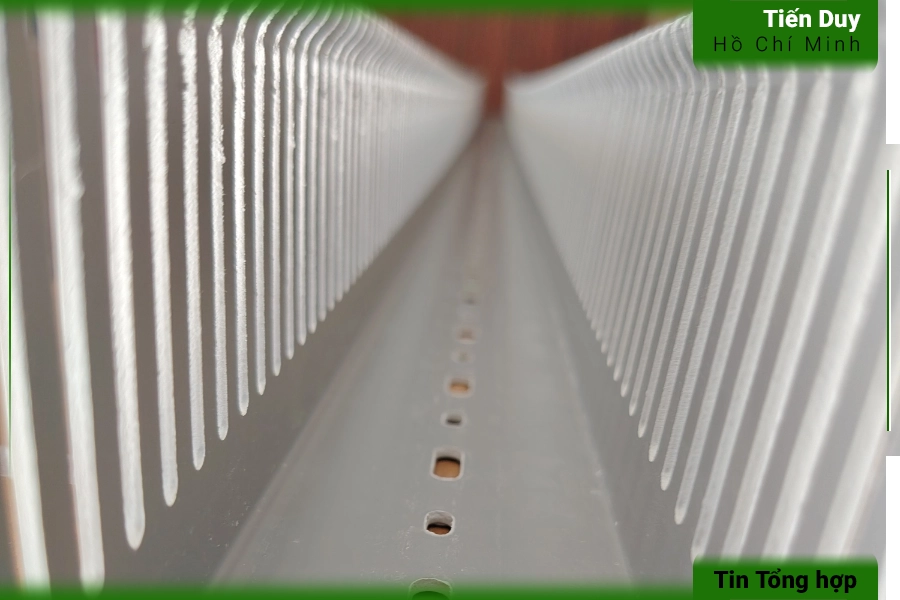

3. Lý do thứ hai: Đảm bảo độ cứng cơ học cho thành máng

Bên cạnh việc giữ dây, tiêu chuẩn máng nhựa với thông số P=6mm còn giải quyết bài toán về khả năng chịu lực. Thiết kế này mang lại một khung xương vững chắc cho toàn bộ hệ thống quản lý cáp.

3.1. Tỷ lệ vàng giữa khe hở và thân răng chịu lực

Trong kỹ thuật khuôn đúc nhựa, tỷ lệ 4:6 giữa khe hở và chiều rộng răng được giới chuyên môn đánh giá là một tỷ lệ vàng. Nếu răng nhựa quá mỏng (P nhỏ hơn 6mm), thành máng sẽ trở nên yếu ớt và dễ bị oằn xuống khi chứa đầy cáp. Ngược lại, nếu răng quá dày, không gian thoát dây sẽ bị thu hẹp, gây khó khăn cho việc luồn các bó cáp có tiết diện từ 2.5mm² trở lên. Thông số P=6mm tạo ra sự cân bằng hoàn hảo, vừa đảm bảo diện tích thoát dây vừa cung cấp đủ tiết diện mặt cắt để răng nhựa tự đứng vững. Sự cân đối này giúp sản phẩm duy trì được hình dáng nguyên vẹn ngay cả khi phải hoạt động trong môi trường nhiệt độ cao.

3.2. Khả năng chống biến dạng khi chịu áp lực từ bó cáp

Khi thi công các tủ điện có mật độ dây dày đặc, áp lực từ các bó cáp tì đè lên hai bên thành máng là rất lớn. Chiều rộng răng 6mm cung cấp một tiết diện chịu lực đủ lớn để chống lại lực đẩy ngang từ các sợi cáp cứng. Các răng nhựa sẽ không bị cong vênh hay biến dạng, giúp nắp máng luôn được giữ chặt vào ngàm khóa mà không bị bung ra. Khả năng chống biến dạng này đặc biệt hữu ích khi kỹ sư phải nhồi nhét thêm các tuyến cáp dự phòng vào những hệ thống đã cũ. Việc áp dụng đúng tiêu chuẩn máng nhựa giúp bảo vệ an toàn cho toàn bộ cấu trúc vật lý của đường dẫn cáp.

3.3. Hạn chế tình trạng gãy rụng chân răng khi thi công

Trong quá trình lắp ráp, người thợ thường xuyên phải thao tác bẻ cáp, uốn góc và tì đè dụng cụ lên thành máng. Với độ dày 6mm, phần chân đế của răng nhựa được gia cố vô cùng chắc chắn, mang lại nhiều lợi ích thiết thực.

• Cấu trúc này hạn chế tối đa tình trạng gãy rụng chân răng ngoài ý muốn do những va đập cơ học trong lúc thi công.
• Ngay cả khi phải chịu tác động lực liên tục, các răng nhựa vẫn giữ được độ đàn hồi cần thiết để không bị nứt mẻ.
• Nhờ đó, vật tư luôn giữ được độ bền bỉ theo thời gian, giảm thiểu chi phí thay thế và bảo dưỡng cho chủ đầu tư.

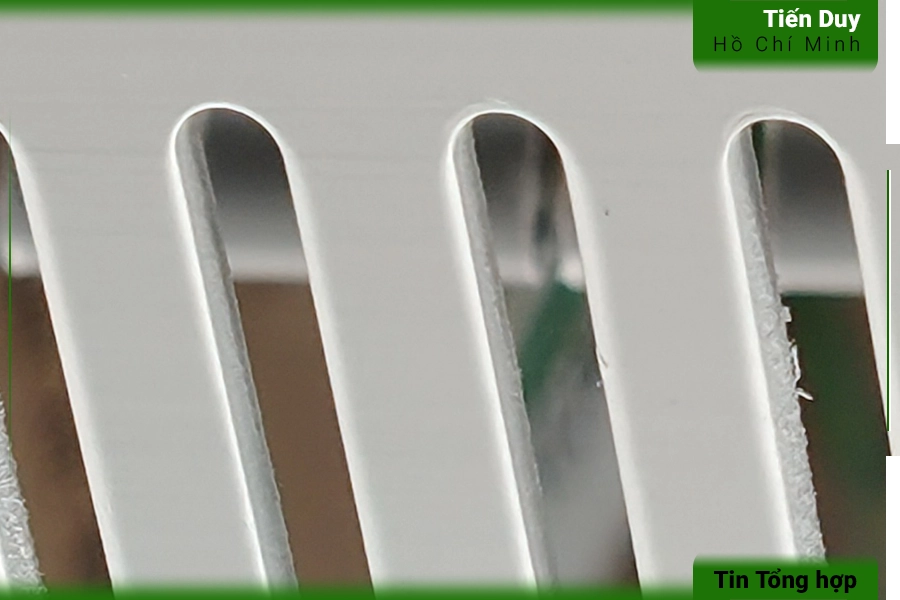

4. Lý do thứ ba: Tính linh hoạt khi bẻ răng tạo ngã rẽ

Một ưu điểm vượt trội khác của tiêu chuẩn máng nhựa Q=4 và P=6 là tính linh hoạt trong quá trình tạo hình tuyến cáp. Kỹ thuật viên có thể dễ dàng tùy biến các ngã rẽ mà không làm hỏng kết cấu tổng thể.

4.1. Thiết kế rãnh cắt sâu tại phần chân đế

Để hỗ trợ cho việc tạo ngã rẽ, nhà sản xuất thường thiết kế hai đường rãnh cắt sâu (score line) nằm sát phần chân của mỗi chiếc răng nhựa. Các đường rãnh này đóng vai trò như những điểm tập trung ứng suất, giúp định hướng vết gãy khi có lực tác động. Khi kết hợp với chiều rộng răng 6mm, rãnh cắt sâu tạo ra một cơ cấu bẻ gãy có kiểm soát, không làm ảnh hưởng đến các răng lân cận. Thiết kế thông minh này cho phép người thợ thi công loại bỏ chính xác số lượng răng cần thiết để luồn các bó cáp lớn ra ngoài. Đây là một chi tiết nhỏ nhưng mang lại hiệu quả thi công cực kỳ lớn trong các dự án cơ điện phức tạp.

4.2. Thao tác bẻ gãy an toàn bằng kìm chuyên dụng

Khi cần mở rộng khe hở, kỹ thuật viên chỉ cần sử dụng kìm cắt chuyên dụng kẹp chặt vào thân răng và bẻ gập xuống. Nhờ thông số P=6mm, chiếc răng nhựa có đủ độ cứng để truyền lực bẻ thẳng xuống phần rãnh cắt ở chân đế. Vết gãy tạo ra sẽ rất phẳng mịn, không để lại các gờ nhựa sắc nhọn có thể làm xước vỏ bọc cách điện của dây cáp. Thao tác này diễn ra nhanh chóng, an toàn và không đòi hỏi người thợ phải dùng quá nhiều sức lực. Việc tuân thủ tiêu chuẩn máng nhựa giúp quá trình tùy biến ngã rẽ trở nên chuyên nghiệp và đồng bộ hơn trên toàn hệ thống.

4.3. Tạo khoảng trống tiêu chuẩn cho cáp rẽ nhánh

Việc bẻ đi một chiếc răng rộng 6mm kết hợp với hai khe hở 4mm hai bên sẽ tạo ra một khoảng trống mới rộng chính xác 14mm. Khoảng trống này vừa vặn để luồn một bó cáp tín hiệu lớn hoặc các sợi cáp động lực có tiết diện từ 6.0mm² đến 10.0mm². Nếu cần không gian lớn hơn, kỹ sư có thể tiếp tục bẻ thêm các răng kế tiếp để tạo ra các bội số khoảng trống chuẩn xác. Sự tính toán logic về mặt toán học này giúp các ngã rẽ luôn đạt được kích thước tiêu chuẩn, không bị quá chật hay quá rộng. Nhờ đó, các tuyến cáp rẽ nhánh luôn được giữ cố định và an toàn tại các điểm giao cắt.

4.4. Duy trì tính thẩm mỹ cho khung xương chịu lực

Mặc dù phải bẻ đi một số răng nhựa để tạo ngã rẽ, kết cấu tổng thể của máng vẫn không bị suy yếu nhờ các răng còn lại. Khoảng cách Q=4mm đảm bảo mật độ răng luôn dày đặc, bù đắp lại phần khả năng chịu lực đã bị khuyết thiếu. Các bó cáp sau khi luồn qua ngã rẽ vẫn được che chắn gọn gàng bởi phần nắp đậy phía trên. Vết bẻ phẳng mịn kết hợp với sự đồng đều của các răng nhựa xung quanh giúp duy trì tính thẩm mỹ công nghiệp cao nhất cho vỏ tủ. Đây là lý do vì sao các xưởng lắp ráp luôn ưu tiên sử dụng dòng sản phẩm có thông số kỹ thuật chuẩn mực này.

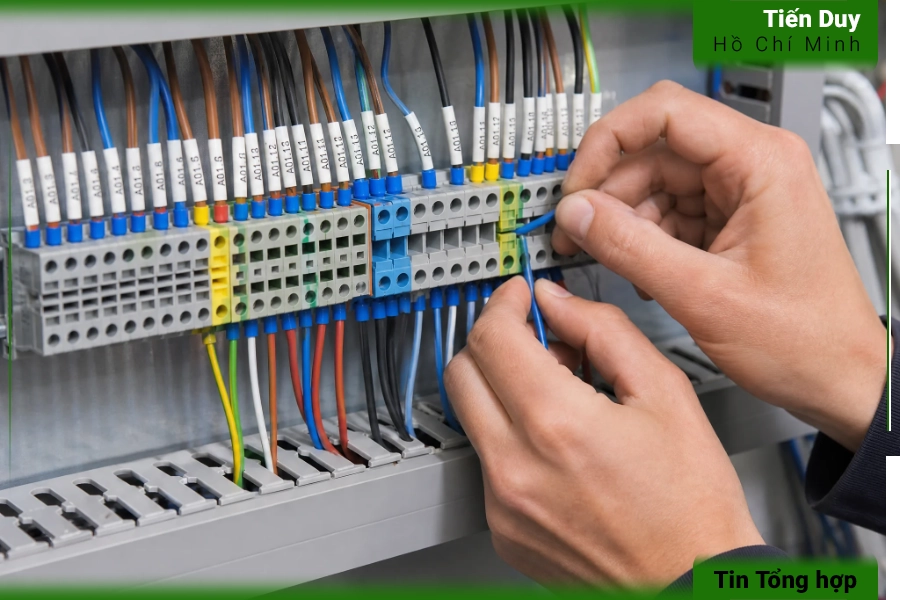

5. Lý do thứ tư: Đồng bộ với bước mô-đun của hàng kẹp (Terminal Blocks)

Sự tương thích với các thiết bị đóng cắt và phụ kiện đấu nối là yếu tố sống còn trong thiết kế cơ điện. Tiêu chuẩn máng nhựa Q=4 và P=6 được sinh ra để đồng bộ hoàn hảo với các hàng kẹp terminal block.

5.1. Sự tương thích với khoảng cách chân đấu nối tiêu chuẩn

Trong các tủ điều khiển, hàng kẹp terminal block thường được thiết kế theo các bước mô-đun tiêu chuẩn như 5.2mm, 6.2mm hoặc 8.2mm tùy thuộc vào tiết diện dây. Tổng chiều dài của một khe hở và một răng nhựa (Q+P) là 10mm, tạo ra một chu kỳ lặp lại rất dễ tính toán. Khoảng cách này tương thích một cách đáng kinh ngạc với bước chia của các loại cầu đấu thông dụng trên thị trường. Khi đặt máng nhựa chạy song song với thanh ray DIN chứa terminal block, các khe hở 4mm sẽ gần như thẳng hàng với các lỗ cắm dây của cầu đấu. Sự đồng bộ này giúp kỹ sư luồn dây trực tiếp từ rãnh máng vào chân thiết bị mà không cần phải uốn chéo cáp.

5.2. Tối ưu hóa sơ đồ đi dây từ máng ra cầu đấu

Nhờ sự thẳng hàng giữa khe hở và chân đấu nối, sơ đồ đi dây bên trong tủ điện trở nên cực kỳ mạch lạc và trực quan. Các sợi cáp tín hiệu 1.5mm² có thể đi theo một đường thẳng tắp từ máng nhựa tủ điện Chaer ra thẳng vị trí bắt vít của terminal block. Việc hạn chế các đoạn dây uốn lượn chồng chéo giúp tiết kiệm đáng kể chiều dài vật tư cáp điện cho toàn bộ dự án. Hơn nữa, sơ đồ đi dây thẳng còn hỗ trợ kỹ thuật viên dò tìm và khắc phục sự cố chập mạch một cách nhanh chóng nhất. Việc áp dụng đúng tiêu chuẩn máng nhựa này mang lại hiệu quả kinh tế và kỹ thuật to lớn cho các nhà thầu cơ điện.

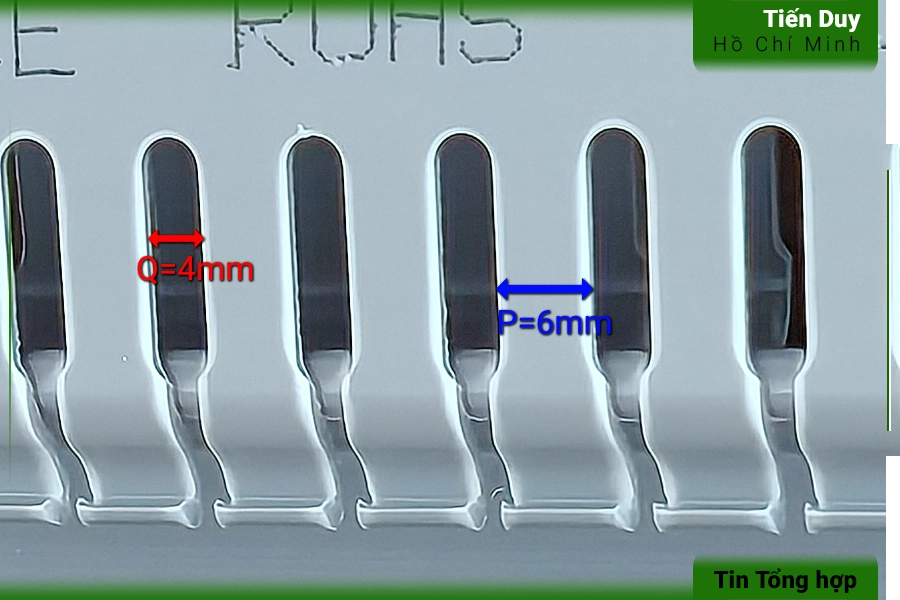

6. Ứng dụng thực tế của tiêu chuẩn Q=4 và P=6 trong lắp ráp

Trong thực tế sản xuất, tiêu chuẩn máng nhựa Q=4 và P=6 được ứng dụng rộng rãi nhất tại các hệ thống tủ điều khiển tự động hóa (PLC). Các tủ điện này đòi hỏi mức độ chính xác cao trong việc quản lý hàng ngàn sợi dây tín hiệu I/O có tiết diện nhỏ. Việc sử dụng máng răng dày giúp các kỹ sư dễ dàng phân nhóm và đánh dấu đầu cốt cho từng sợi cáp một cách khoa học. Các tuyến cáp được giữ chặt chẽ bên trong rãnh, không bị rung lắc làm lỏng lẻo các điểm tiếp xúc điện tại chân PLC. Ứng dụng này đảm bảo tín hiệu truyền tải từ cảm biến về bộ xử lý trung tâm luôn đạt độ ổn định và tin cậy cao nhất.

Việc áp dụng một thông số kỹ thuật chung cũng giúp các xưởng cơ điện dễ dàng chuẩn hóa danh mục vật tư tồn kho. Thay vì phải lưu trữ quá nhiều loại máng với các kích thước rãnh khác nhau, đơn vị thi công chỉ cần tập trung vào dòng sản phẩm Q=4 và P=6. Sự chuẩn hóa này mang lại nhiều lợi thế cạnh tranh cho các nhà thầu cơ điện.

• Giảm thiểu chi phí lưu kho và hạn chế tình trạng nhầm lẫn vật tư trong quá trình xuất cấp cho các dự án.
• Khi có nhu cầu thay thế hoặc mở rộng tủ điện, kỹ thuật viên có thể dễ dàng tìm mua đúng loại máng tương thích trên thị trường.
• Tiêu chuẩn máng nhựa đồng nhất mang lại sự chủ động tối đa cho các nhà thầu trong việc quản lý chuỗi cung ứng.

Cuối cùng, thông số Q=4 và P=6 còn hỗ trợ đắc lực cho việc ứng dụng các phần mềm thiết kế tủ điện 3D hiện đại. Các kỹ sư có thể dễ dàng thiết lập thư viện vật tư với các thông số cố định để phần mềm tự động tính toán tỷ lệ lấp đầy cáp. Việc mô phỏng chính xác không gian đi dây trên máy tính giúp phát hiện sớm các điểm nghẽn cáp trước khi tiến hành lắp ráp thực tế. Nhờ đó, bản vẽ thiết kế luôn bám sát với điều kiện thi công, hạn chế tối đa các sai sót phải sửa chữa tại công trình. Có thể nói, việc thấu hiểu và ứng dụng đúng tiêu chuẩn kỹ thuật này là bước đệm quan trọng để nâng cao chất lượng sản phẩm cơ điện.
