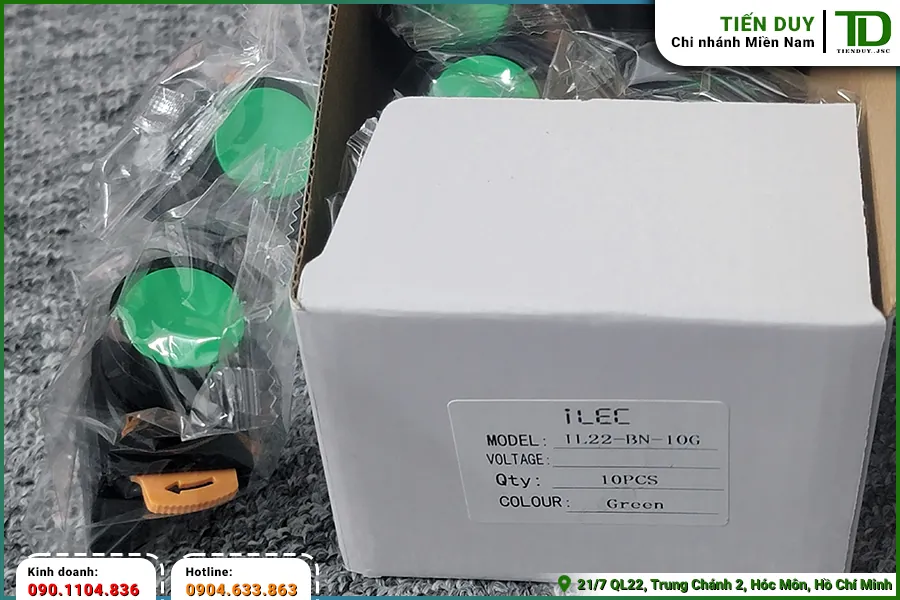

Nút nhấn nhả không đèn ILEC thuộc dòng sản phẩm IL22-BN là thiết bị đóng cắt mặt tủ tiêu chuẩn phi 22 (Ø22). Thiết bị được ứng dụng rộng rãi trong các mạch khởi động động cơ Sao – Tam giác, mạch đảo chiều quay, hệ thống băng tải và ngõ vào tín hiệu PLC. Với các tùy chọn block tiếp điểm 1NO, 1NC hoặc 1NO-1NC tích hợp trên các mã màu xanh lá (IL22-BN-10G, IL22-BN-11G), đỏ (IL22-BN-01R, IL22-BN-11R) và vàng (IL22-BN-10Y), sản phẩm mang lại khả năng vận hành tin cậy cho tủ điện tự động hóa tại các nhà máy ở TP.HCM.

1. Giới thiệu chung về nút nhấn nhả không đèn ILEC

Trong cấu trúc mạch điều khiển điện công nghiệp, thiết bị thao tác cơ học đóng vai trò quyết định đến tính liên tục của hệ thống. Dòng nút nhấn nhả không đèn ILEC là một trong những giải pháp phổ biến nhất được các kỹ sư lựa chọn để thiết lập giao tiếp vận hành cơ bản.

1.1. Định nghĩa và vai trò trong mạch động lực

Định nghĩa nút nhấn nhả dùng để chỉ cơ cấu cơ điện chỉ thay đổi trạng thái tiếp điểm khi có lực tác động trực tiếp và lập tức trở về vị trí ban đầu khi buông tay. Thiết bị đóng vai trò như một bộ khởi tạo xung tín hiệu ngắn hạn trong mạch điều khiển của hệ thống động lực công nghiệp. Sự hiện diện của cụm Nút nhấn không đèn ILEC giúp đơn giản hóa quy trình vận hành và ngăn ngừa các lỗi kẹt cơ khí nguy hiểm. Vai trò quan trọng nhất của thiết bị là bảo vệ mạch điện khỏi hiện tượng tự động khởi động lại sau sự cố mất nguồn đột ngột. Thiết kế thông minh này là nền tảng cốt lõi cho các tiêu chuẩn an toàn máy móc hiện đại.

Sự kết hợp giữa cơ cấu nhấn nhả cơ học và các block tiếp điểm phụ trợ phía sau cho phép thiết bị hoạt động linh hoạt trong nhiều sơ đồ mạch phức tạp. Chỉ với một thao tác ấn phím đơn giản, người vận hành có thể điều khiển trực tiếp các cuộn hút contactor có dòng điện lớn. Mức độ tin cậy của xung tín hiệu phát ra từ thiết bị quyết định sự ổn định của toàn bộ chu trình vận hành tự động. Do đó, dòng nút nhấn nhả không đèn ILEC luôn là ưu tiên hàng đầu khi thiết kế mạch điều khiển động cơ.

1.2. Thiết kế dạng phẳng phi 22 tiêu chuẩn

Về mặt cơ khí, thiết kế dạng phẳng của mặt phím bấm giúp tối ưu hóa khả năng chống va đụng vô ý từ môi trường nhà xưởng. Phần viền kim loại nhô cao bảo vệ xung quanh phím nhấn, ngăn chặn các lực tì đè ngẫu nhiên có thể kích hoạt sai mạch điện. Đường kính ren lắp đặt phi 22 tiêu chuẩn cho phép thiết bị dễ dàng tích hợp vào mọi loại cánh tủ điện hiện có tại TP.HCM. Cấu trúc nhỏ gọn này giúp tiết kiệm không gian táp lô, tạo thuận lợi tối đa cho công tác đi dây và bố trí thiết bị bên trong tủ.

2. Ứng dụng nút nhấn nhả không đèn ILEC trong điều khiển động cơ

Trong mảng truyền động điện công nghiệp, việc khởi động và dừng các động cơ ba pha yêu cầu các thiết bị đóng cắt có độ nhạy bén cao. Dòng sản phẩm này đáp ứng hoàn hảo các tiêu chuẩn kỹ thuật để vận hành các mạch động lực cơ bản và nâng cao.

2.1. Mạch khởi động và dừng trực tiếp (DOL)

Mạch khởi động trực tiếp là ứng dụng phổ biến nhất của dòng nút nhấn nhả không đèn ILEC trong các hệ thống bơm nước và quạt hút công nghiệp. Trong sơ đồ mạch này, nút nhấn màu xanh lá cây đóng vai trò lệnh ON để cấp nguồn cho cuộn hút contactor. Đồng thời, một nút nhấn màu đỏ lắp nối tiếp đóng vai trò lệnh OFF để ngắt nguồn điều khiển khi cần thiết. Cơ chế tự giữ của tiếp điểm contactor sẽ duy trì dòng điện chạy qua cuộn dây mà không cần người vận hành phải giữ tay liên tục trên nút bấm. Sự tách biệt rõ ràng giữa hai nút bấm khởi động và dừng giúp người thợ vận hành thao tác mạch một cách dễ dàng và an toàn.

2.2. Hệ thống khởi động Sao – Tam giác cho động cơ công suất lớn

Đối với các động cơ ba pha công suất lớn, việc khởi động trực tiếp sẽ gây ra hiện tượng sụt áp nghiêm trọng trên đường dây chung. Hệ thống khởi động Sao – Tam giác sử dụng cụm nút nhấn nhả không đèn ILEC kết hợp cùng rơ le thời gian để chuyển đổi chế độ đấu nối cuộn dây. Khi nhấn phím khởi động, hệ thống sẽ chạy ở chế độ Sao để giảm dòng khởi động xuống mức thấp an toàn. Sau một khoảng thời gian cài đặt sẵn, mạch điều khiển tự động chuyển sang chế độ Tam giác để động cơ đạt công suất định mức. Quy trình này giúp bảo vệ an toàn cho hệ thống lưới điện nhà xưởng và kéo dài tuổi thọ cơ khí cho động cơ.

2.3. Mạch đảo chiều quay động cơ ba pha

Trong các hệ thống tời kéo, cầu trục hoặc cửa cuốn nhà xưởng, việc đảo ngược chiều quay của động cơ là một yêu cầu kỹ thuật bắt buộc. Mạch đảo chiều quay sử dụng hai nút nhấn nhả không đèn ILEC riêng biệt để kích hoạt hai contactor quay thuận và quay ngược. Để ngăn chặn hiện tượng ngắn mạch pha cực kỳ nguy hiểm, các nút nhấn này được đấu nối liên khóa chéo với nhau thông qua các tiếp điểm thường đóng. Thiết kế khóa liên động cơ – điện này đảm bảo rằng khi một nút đang bị nhấn xuống, nút còn lại hoàn toàn bị vô hiệu hóa. Giải pháp đấu nối thông minh này mang lại sự an toàn tuyệt đối cho thiết bị và người lao động trực tiếp thao tác.

Quá trình thiết lập mạch đảo chiều quay tiêu chuẩn cần tuân thủ một số nguyên tắc đấu nối cơ bản sau:

• Sử dụng nút nhấn màu xanh lá cây cho lệnh quay thuận và màu vàng cho lệnh quay ngược.
• Tiếp điểm thường đóng của nút nhấn thuận phải được mắc nối tiếp trước cuộn hút của contactor nghịch.
• Toàn bộ đường nguồn điều khiển phải đi qua tiếp điểm thường đóng của nút dừng màu đỏ chung.
• Kiểm tra kỹ độ nhạy cơ khí của các phím nhấn trước khi đóng điện vận hành thử nghiệm.

3. Các ứng dụng của nút nhấn nhả không đèn ILEC trong tự động hóa

Xu hướng tự động hóa ngày nay đòi hỏi các thiết bị đầu cuối phải truyền tải tín hiệu số một cách trung thực về bộ điều khiển trung tâm. Các kỹ sư tự động hóa luôn ưu ái sử dụng thiết bị này nhờ khả năng chống dội phím cơ học xuất sắc.

3.1. Nhập tín hiệu ngõ vào cho bộ lập trình PLC

Trong các hệ thống điều khiển thông minh sử dụng PLC, các ngõ vào digital cần nhận các xung điện áp 24VDC để kích hoạt các đoạn chương trình logic. Thiết bị nút nhấn nhả không đèn ILEC được sử dụng như một cảm biến điều khiển bằng tay để gửi các lệnh start, stop hoặc tạm dừng về vi xử lý. Khi nút bị tác động, tiếp điểm thường mở đóng lại, cho phép dòng điện nhỏ chạy qua optocoupler cách ly của ngõ vào PLC. Tốc độ phản hồi cơ khí cực nhanh của nút giúp PLC ghi nhận tín hiệu tức thời mà không gặp hiện tượng trễ hay mất lệnh. Việc đi dây tín hiệu điện áp thấp này cũng nâng cao độ an toàn điện tổng thể cho mặt tủ táp lô.

3.2. Kích hoạt chu trình chạy tự động của cánh tay robot

Các cánh tay robot công nghiệp trong dây chuyền lắp ráp tự động đòi hỏi quy trình khởi động chu trình cực kỳ nghiêm ngặt để tránh va chạm cơ khí. Nút nhấn nhả không đèn ILEC được lắp đặt tại vị trí trung tâm của bàn điều khiển để công nhân kích hoạt chu kỳ làm việc mới sau khi đã gá đặt phôi an toàn. Tiếp điểm của nút được kết nối vào ngõ vào ngắt ưu tiên cao của bo mạch điều khiển robot. Khi có bất kỳ dấu hiệu bất thường nào, thao tác nhấn phím dừng nhả sẽ ngay lập tức treo chu trình hoạt động của cánh tay robot để bảo vệ an toàn.

3.3. Điều khiển hệ thống băng tải và cấp phôi nhà xưởng

Các băng tải trung chuyển hàng hóa trong các kho vận tự động luôn cần các điểm thao tác thủ công dọc theo chiều dài hệ thống. Người thợ đứng máy có thể sử dụng nút nhấn nhả không đèn ILEC để kích hoạt băng tải chạy từng bước phục vụ cho công tác canh chỉnh hoặc bảo trì xích truyền động. Các phím bấm được phân bố đều tại các trạm làm việc, giúp nhân viên dễ dàng kiểm soát chu trình cấp phôi một cách linh hoạt. Độ bền cơ học cao giúp phím nhấn chịu được tần suất thao tác liên tục của công nhân trong suốt ca làm việc dài.

3.4. Tích hợp trên bàn táp lô máy cắt CNC

Trên các máy gia công cơ khí chính xác như máy phay, tiện hoặc cắt CNC, bàn táp lô điều khiển luôn có mật độ phím bấm rất dày đặc. Việc trang bị đồng bộ dòng Nút nhấn không đèn ILEC giúp người thợ vận hành dễ dàng thực hiện các lệnh bù dao, set tọa độ phôi hoặc chạy thử mạch nạp chương trình. Mặt phím phẳng hoàn toàn giúp hạn chế tối đa tình trạng phoi kim loại nóng bắn vào gây kẹt cứng cơ cấu lò xo đàn hồi bên trong. Thiết bị đáp ứng tốt các tiêu chuẩn chống thấm dầu công nghiệp, duy trì độ nhạy bén hoàn hảo trong môi trường gia công khắc nghiệt.

4. Ứng dụng trong tủ phân phối và mạch liên động bảo vệ

Ngoài mảng tự động hóa máy móc, dòng thiết bị này còn giữ vai trò quan trọng trong việc thiết lập các mạch liên động an toàn trong tủ điện phân phối tổng. Khả năng tích hợp nhiều khối tiếp điểm tháo rời mang lại sự linh hoạt tối đa cho các kỹ sư thiết kế mạch.

4.1. Mạch kích hoạt contactor phụ và rơ le trung gian

Trong các hệ thống phân phối điện năng, việc đóng cắt trực tiếp các máy cắt không khí hoặc aptomat khối dòng lớn bằng tay tiềm ẩn nhiều nguy cơ phóng điện hồ quang nguy hiểm. Mạch điều khiển gián tiếp sử dụng nút nhấn nhả không đèn ILEC để kích hoạt các rơ le trung gian hoặc contactor phụ từ xa. Khi cuộn hút phụ được cấp nguồn, nó sẽ đóng các tiếp điểm lực để điều khiển động cơ nạp lò xo hoặc cuộn shunt trip của máy cắt. Quy trình vận hành gián tiếp này giữ khoảng cách an toàn tuyệt đối cho người vận hành khỏi khu vực có dòng ngắn mạch lớn.

4.2. Hệ thống chuyển nguồn ATS vận hành thủ công bằng tay

Trong các tòa nhà hoặc nhà xưởng yêu cầu nguồn điện liên tục, hệ thống tủ chuyển nguồn tự động ATS luôn có chế độ vận hành bằng tay phòng khi bộ điều khiển trung tâm gặp sự cố. Kỹ sư vận hành sử dụng cụm nút nhấn nhả không đèn ILEC để phát lệnh đóng cắt máy cắt lưới hoặc máy cắt máy phát điện một cách chủ động. Các tiếp điểm của nút nhấn được đấu chéo cơ – điện cực kỳ nghiêm ngặt để đảm bảo hai nguồn điện không bao giờ được phép đóng song song vào thanh cái tải. Sự tin cậy của các khối tiếp điểm ILEC là chốt chặn cuối cùng bảo vệ hệ thống trạm điện khỏi các sự cố hòa đồng bộ sai pha nghiêm trọng.

Để nhận bảng thống kê khối lượng chi tiết và kiểm tra tồn kho các dòng nút nhấn, công tắc mặt tủ điện, quý khách hàng vui lòng liên hệ trực tiếp phòng kinh doanh dự án B2B qua hotline 0904.633.863 (Mr. Ninh). Đội ngũ Tiến Duy luôn sẵn sàng hỗ trợ mức chiết khấu sỉ tốt nhất cho các đơn vị thi công lắp ráp tủ bảng điện.

5. Hướng dẫn lắp đặt và đấu nối thiết bị an toàn

Quy trình thi công cơ khí và đi dây đấu nối đúng kỹ thuật sẽ quyết định trực tiếp đến độ bền vận hành của toàn bộ táp lô điều khiển. Việc sử dụng các công cụ chuyên dụng là bắt buộc để tránh làm trầy xước bề mặt nhựa của thiết bị.

5.1. Kỹ thuật cố định thân nút lên mặt cánh tủ

Công tác lắp ráp bắt đầu bằng việc xác định vị trí khoét lỗ phi 22 trên cánh tủ tôn đã được làm sạch ba vớ cơ khí. Kỹ thuật viên đưa phần đầu nút nhấn từ mặt trước cánh tủ qua lỗ khoét, đảm bảo roăn cao su chống nước nằm đúng vị trí tiếp xúc phẳng. Tiếp theo, luồn vòng ren nhựa cố định từ phía sau thân nút nhấn nhả không đèn ILEC và tiến hành siết chặt bằng tay hoặc dụng cụ chuyên dụng. Lưu ý không siết ren quá lực bằng kìm mỏ quạ vì có thể làm cháy ren nhựa hoặc nứt vỡ thân thiết bị. Thao tác cố định chuẩn xác giúp phím bấm luôn nằm vững chắc, không bị xoay lệch khi chịu lực ấn ngón tay liên tục.

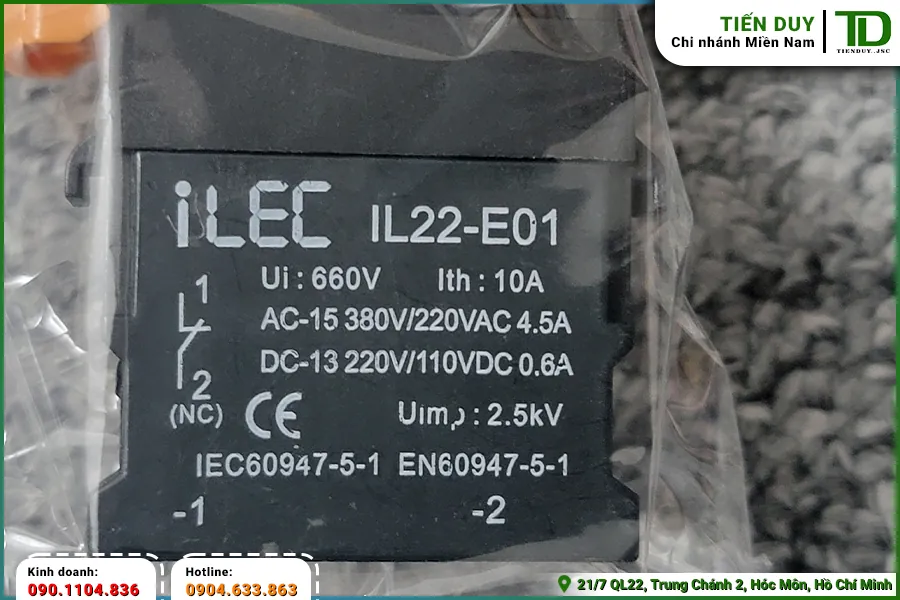

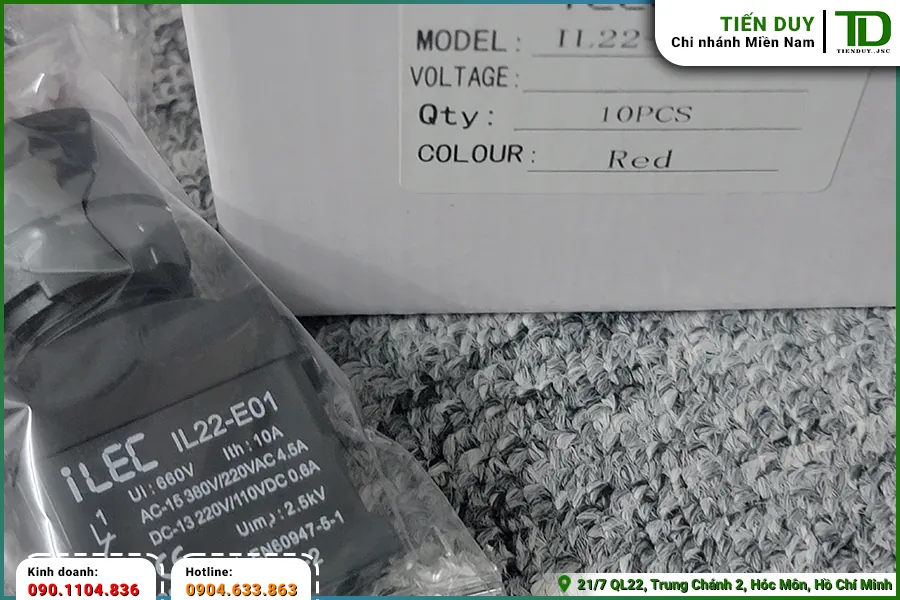

5.2. Cách đấu nối block tiếp điểm 1NO và 1NC

Các block tiếp điểm của dòng thiết bị này được thiết kế theo dạng module tháo rời cực kỳ linh hoạt nằm ở phía sau thân nút. Tùy thuộc vào yêu cầu của mạch điện, kỹ thuật viên có thể gắn thêm hoặc thay thế các khối tiếp điểm thường mở hoặc thường đóng một cách dễ dàng. Dây dẫn tín hiệu sau khi bấm đầu cốt chẻ hoặc cốt tròn sẽ được luồn vào khe kẹp và cố định bằng vít siết chân đế. Cần đảm bảo lực siết vít vừa đủ để lá đồng kẹp chặt đầu cốt, tránh hiện tượng lỏng lẻo gây mô-ve đánh lửa sinh nhiệt làm chảy vỏ nhựa cách điện.

Việc phân bổ vị trí các khối tiếp điểm thường mở và thường đóng phải tuân thủ đúng theo bản vẽ sơ đồ đấu nối dây chi tiết của tủ điện. Đối với dòng mã hàng IL22-BN, ngàm khóa cơ khí thông minh cho phép ghép chồng các khối tiếp điểm lên nhau để điều khiển đồng thời nhiều nhánh mạch. Khi tiến hành đấu nối, cần đánh dấu số dây rõ ràng bằng ống co nhiệt in chữ để thuận tiện cho công tác kiểm tra lỗi sau này. Một hệ thống dây dẫn được sắp xếp gọn gàng trong máng nhựa không chỉ mang lại tính thẩm mỹ cao mà còn hạn chế tối đa các nguy cơ chạm chập điện.

5.3. Quy trình đo kiểm thông mạch trước khi vận hành

Công tác đo kiểm nguội là chốt chặn an toàn cuối cùng trước khi chính thức cấp nguồn điện chạy thử nghiệm toàn bộ hệ thống táp lô điều khiển. Kỹ thuật viên cần sử dụng đồng hồ vạn năng kim hoặc số ở thang đo điện trở để rà soát lại các mối nối theo các bước sau:

• Đo thông mạch giữa các điểm đấu nối của nút nhấn với các đầu cực tương ứng trên cầu đấu.
• Nhấn phím xuống và đo điện trở tiếp xúc giữa hai cực của tiếp điểm thường mở, đảm bảo giá trị tiệm cận mức 0 Ohm.
• Đo cách điện giữa các cực mang điện của block tiếp điểm với phần khung vỏ kim loại của tủ để phòng tránh rò điện.
• Xác nhận hành trình nhả lò xo của phím nhấn hoàn toàn trơn tru, không có hiện tượng kẹt cơ khí do bụi tôn bám vào.

6. Lưu ý kỹ thuật khi thiết kế mạch điều khiển sử dụng nút nhấn nhả không đèn ILEC

Khi thiết kế các mạch liên động an toàn sử dụng nút nhấn nhả không đèn ILEC, kỹ sư cần đặc biệt lưu ý đến thông số dòng định mức của các tiếp điểm phụ trợ đi kèm. Các tiếp điểm thường mở và thường đóng của hãng chỉ được thiết kế để chịu tải dòng nhỏ trong mạch điều khiển, thường dưới 10A ở điện áp xoay chiều. Tuyệt đối không được đấu nối trực tiếp tiếp điểm của nút nhấn vào mạch động lực của các phụ tải công suất lớn như thanh sấy hoặc động cơ mà không qua contactor đệm. Việc bắt tiếp điểm chịu dòng quá tải sẽ dẫn đến hiện tượng dính tiếp điểm do hồ quang nóng chảy, gây mất khả năng ngắt mạch an toàn cực kỳ nguy hiểm.

Một lưu ý kỹ thuật quan trọng khác là việc xử lý hiện tượng sụt áp trên đường dây điều khiển chạy dài giữa tủ điện trung tâm và bàn táp lô thao tác tại hiện trường. Khi khoảng cách đi dây vượt quá 100 mét, điện trở của dây dẫn kết hợp với dòng điện cuộn hút contactor có thể làm sụt áp nghiêm trọng tại điểm nút nhấn tác động. Điều này dẫn đến tình trạng khi nhấn nút khởi động, contactor phụ chỉ kêu rè rè mà không thể hút chặt tiếp điểm động lực. Để khắc phục, kỹ sư thiết kế nên sử dụng nguồn điều khiển 220VAC có độ ổn định cao hơn, hoặc sử dụng rơ le trung gian đệm dòng đặt ngay tại khoang tủ động lực.

Cuối cùng, việc bố trí mật độ các nút nhấn trên mặt táp lô cơ khí cần đảm bảo khoảng cách vận hành thuận tiện nhất cho người công nhân nhà xưởng. Khoảng cách tâm giữa hai lỗ khoét phi 22 liền kề phải đạt tối thiểu 35mm để chừa không gian cho phần ngàm khóa và việc thao tác siết vít dây dẫn phía sau. Các phím nhấn điều khiển cho cùng một cụm máy nên được nhóm lại gần nhau và phân biệt rõ ràng bằng màu sắc hoặc nhãn mica chỉ dẫn chức năng. Sự cẩn trọng trong từng chi tiết thiết kế cơ – điện nhỏ nhất không chỉ giúp hệ thống tủ điện vận hành tin cậy mà còn thể hiện năng lực chuyên môn cao của đơn vị thiết kế.
