Nút dừng khẩn cấp Hivero (Emergency Stop Push Button) bao gồm các series HC25E, HC30E, HC25ER và HC30ER tương ứng với kích thước lỗ khoét phi 25mm và phi 30mm. Thiết bị cung cấp cấu hình tiếp điểm linh hoạt từ 1a1b đến 2a2b, cho phép ghép nối thêm khối tiếp điểm phụ để mở rộng tín hiệu điều khiển. Sản phẩm được thiết kế với cơ cấu khóa an toàn cơ học, ứng dụng rộng rãi trong việc ngắt mạch khẩn cấp cho các dây chuyền sản xuất, máy công cụ và hệ thống tự động hóa công nghiệp.

1. Thông tin tổng quan về nút dừng khẩn cấp Hivero

Nút dừng khẩn cấp Hivero là thiết bị an toàn bắt buộc phải có trên mọi bảng điều khiển công nghiệp hiện đại. Việc hiểu rõ các đặc tính cơ bản sẽ giúp kỹ sư thiết kế bố trí thiết bị một cách hợp lý nhất.

1.1. Đặc điểm nhận diện thiết kế bên ngoài

Mặt trước của thiết bị nổi bật với phần núm nhấn hình nấm màu đỏ đặc trưng giúp người vận hành dễ dàng nhận biết trong các tình huống hoảng loạn. Phần viền xung quanh thường được thiết kế màu vàng để tạo độ tương phản cao nhất trong môi trường nhà xưởng thiếu sáng. Kích thước núm nhấn được tính toán công thái học để đảm bảo diện tích tiếp xúc lớn, cho phép thao tác nhanh bằng cả lòng bàn tay. Trên bề mặt núm nhấn thường có các mũi tên màu trắng chỉ dẫn chiều xoay để nhả khóa sau khi sự cố đã được khắc phục. Thiết kế này tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế về thiết bị cảnh báo an toàn công nghiệp.

Sự tinh tế trong thiết kế còn thể hiện ở phần cổ nút nhấn được gia cố thêm các gân chịu lực vững chắc. Điều này giúp thiết bị không bị gãy gập khi phải hứng chịu những lực đập chéo góc từ người công nhân. Bề mặt núm nhựa được xử lý nhám nhẹ nhằm tăng độ bám dính, chống trơn trượt ngay cả khi tay dính dầu mỡ. Các chi tiết góc cạnh đều được bo tròn tỉ mỉ để không gây trầy xước da trong quá trình thao tác khẩn cấp. Tổng thể thiết kế mang lại một diện mạo công nghiệp chuyên nghiệp và đáng tin cậy.

1.2. Cấu tạo cơ khí và vật liệu chế tạo

Cấu trúc bên trong của thiết bị bao gồm một cơ cấu lẫy lò xo siêu nhạy giúp ngắt mạch điện ngay lập tức chỉ với một lực tác động rất nhỏ. Phần thân vỏ được đúc từ nhựa kỹ thuật cao cấp có khả năng chịu nhiệt và chống va đập cực tốt. Các chân đấu nối phía sau được gia công từ hợp kim đồng mạ chống oxy hóa, đảm bảo khả năng dẫn điện liên tục trong điều kiện độ ẩm cao. Lớp gioăng cao su ở cổ nút nhấn giúp thiết bị đạt cấp bảo vệ IP cao, ngăn chặn bụi bẩn và hơi nước xâm nhập vào khoang tiếp điểm. Sự kết hợp của các vật liệu này mang lại độ bền cơ học lên đến hàng trăm ngàn lần thao tác.

1.3. Sự tương thích với các phụ kiện tủ điện Hivero

Một ưu điểm lớn của dòng sản phẩm này là khả năng lắp ghép đồng bộ với hệ sinh thái thiết bị của hãng. Phần đế phía sau được thiết kế theo chuẩn module, cho phép kỹ thuật viên dễ dàng gắn thêm các phụ kiện tủ điện Hivero như thẻ tên hay vòng đệm cảnh báo. Sự tương thích này giúp tiết kiệm đáng kể thời gian thi công lắp ráp trên mặt cánh tủ. Việc bảo trì và thay thế linh kiện cũng trở nên thuận tiện hơn khi các ngàm khóa đều sử dụng chung một chuẩn kích thước. Điều này mang lại sự linh hoạt tối đa cho các nhà thầu cơ điện khi triển khai dự án.

2. Các kích thước lỗ khoét tiêu chuẩn của thiết bị

Kích thước lỗ khoét là thông số cơ khí đầu tiên cần xác định khi tiến hành gia công mặt cánh tủ. Hãng cung cấp hai chuẩn kích thước phổ biến để đáp ứng đa dạng yêu cầu lắp đặt.

2.1. Chuẩn kích thước phi 25mm (Mã HC25)

Dòng sản phẩm mang mã HC25 được thiết kế chuyên dụng cho các lỗ khoét có đường kính 25mm trên mặt panel. Kích thước này thường được ưu tiên sử dụng cho các hộp điều khiển cầm tay hoặc các tủ điện có không gian mặt tiền hạn chế. Dưới đây là những ưu điểm cơ khí nổi bật khi lựa chọn chuẩn kích thước này:

• Tiết kiệm tối đa diện tích bố trí trên các mặt cánh tủ nhỏ hẹp.
• Dễ dàng kết hợp đồng bộ với các loại đèn báo cùng chuẩn phi 25.
• Phù hợp với các loại dụng cụ đột dập cơ khí phổ thông trên thị trường.

2.2. Chuẩn kích thước phi 30mm (Mã HC30)

Đối với các hệ thống tủ phân phối tổng hoặc tủ điều khiển trung tâm, chuẩn kích thước phi 30mm mang mã HC30 là sự lựa chọn bắt buộc. Đường kính lỗ khoét lớn hơn đi kèm với phần núm nhấn đồ sộ giúp tăng cường khả năng nhận diện từ khoảng cách xa. Cấu trúc cơ khí của dòng phi 30mm cũng cho phép chịu được lực tác động mạnh hơn trong các tình huống khẩn cấp. Kỹ sư thiết kế thường bố trí thiết bị này ở vị trí trung tâm, dễ tiếp cận nhất trên mặt cánh tủ. Sự hiện diện của mã nút dừng khẩn cấp Hivero chuẩn 30mm mang lại cảm giác chắc chắn và an tâm tuyệt đối cho người vận hành.

3. Những tùy chọn khối tiếp điểm cho mạch điều khiển

Cấu hình tiếp điểm nút dừng khẩn cấp quyết định trực tiếp đến logic ngắt điện của toàn bộ hệ thống. Việc lựa chọn đúng số lượng tiếp điểm là bước cực kỳ quan trọng trong khâu thiết kế.

3.1. Cấu hình tiếp điểm tiêu chuẩn 1a1b

Cấu hình 1a1b bao gồm một tiếp điểm thường mở và một tiếp điểm thường đóng tích hợp sẵn trên cùng một đế. Tiếp điểm thường đóng sẽ chịu trách nhiệm ngắt trực tiếp nguồn nuôi cuộn hút của khởi động từ khi có sự cố xảy ra. Trong khi đó, tiếp điểm thường mở được sử dụng để gửi tín hiệu cảnh báo về bộ điều khiển trung tâm hoặc kích hoạt còi báo động. Đây là cấu hình cơ bản nhất và đáp ứng được khoảng tám mươi phần trăm các sơ đồ mạch điện công nghiệp hiện nay. Sự phân chia rõ ràng này giúp nhân viên bảo trì dễ dàng dò dây khi hệ thống gặp trục trặc.

Việc bố trí hai loại tiếp điểm trái ngược nhau trên cùng một thiết bị tạo ra cơ chế khóa chéo an toàn tuyệt đối. Khi núm nhấn bị tác động, mạch động lực bị cắt đứt ngay lập tức trong khi mạch cảnh báo lại được đóng kín để phát âm thanh. Các chân ốc siết dây được thiết kế với vách ngăn cách điện dày dặn để chống hiện tượng phóng điện bề mặt. Kỹ thuật viên có thể sử dụng đầu cốt chẻ hoặc cốt tròn để đấu nối một cách chắc chắn và thẩm mỹ. Ký hiệu trạng thái được in dập nổi rõ nét trên thân nhựa giúp hạn chế tối đa tình trạng đấu nhầm dây.

3.2. Cấu hình tiếp điểm mở rộng 2a2b

Đối với các dây chuyền phức tạp yêu cầu ngắt đồng thời nhiều cụm thiết bị, cấu hình 2a2b là giải pháp hoàn hảo. Thiết bị được trang bị hai tiếp điểm thường mở và hai tiếp điểm thường đóng hoạt động hoàn toàn độc lập với nhau. Kỹ sư có thể sử dụng một cặp tiếp điểm để ngắt điện động lực và cặp còn lại để khóa chéo các mạch điều khiển liên quan. Việc tích hợp sẵn bốn tiếp điểm trên một thiết bị giúp giảm thiểu rủi ro đứt dây so với việc đấu nối song song nhiều rơ le trung gian. Cấu hình này thường xuất hiện trong các hệ thống cẩu trục hoặc máy ép nhựa công suất lớn.

3.3. Khả năng ghép nối thêm tiếp điểm phụ

Trong trường hợp sơ đồ nguyên lý yêu cầu số lượng tín hiệu nhiều hơn cấu hình tiêu chuẩn, người dùng hoàn toàn có thể ghép nối thêm các khối tiếp điểm phụ. Thiết kế ngàm trượt thông minh ở phía sau cho phép gắn thêm các module tiếp điểm một cách chắc chắn mà không cần dùng đến ốc vít. Kỹ thuật viên chỉ cần trượt nhẹ khối phụ kiện vào đúng rãnh định vị cho đến khi nghe tiếng khớp khóa. Khả năng mở rộng linh hoạt này giúp thiết bị dễ dàng thích ứng với những thay đổi đột xuất trong quá trình nâng cấp hệ thống. Tuy nhiên, cần lưu ý không ghép quá nhiều khối để tránh làm nặng hành trình nhấn của lò xo cơ học.

3.4. Định mức điện áp và dòng điện cho phép

Các khối tiếp điểm được thiết kế để hoạt động ổn định ở nhiều dải điện áp khác nhau từ 24V một chiều đến 220V xoay chiều. Dòng điện định mức cho phép đi qua tiếp điểm thường ở mức 10A đối với tải thuần trở và giảm xuống đối với tải cảm. Việc tuân thủ đúng giới hạn dòng điện này sẽ ngăn chặn hiện tượng hồ quang điện làm cháy dính bề mặt mạ bạc bên trong. Kỹ sư cần tính toán kỹ lưỡng tổng công suất của các cuộn hút trước khi đấu nối trực tiếp qua thiết bị. Nếu dòng tải vượt quá định mức, bắt buộc phải sử dụng thêm rơ le trung gian để khuếch đại công suất đóng cắt.

Quý đối tác cần kiểm tra tồn kho các mã hàng an toàn hoặc nhận báo giá sỉ cho dự án, vui lòng liên hệ trực tiếp Tiến Duy qua hotline 0901.104.836 (Ms Hiền) để được hỗ trợ nhanh nhất. Hệ thống tổng kho của chúng tôi luôn duy trì sẵn số lượng lớn vật tư để đáp ứng mọi tiến độ thi công khẩn cấp. Đội ngũ chuyên viên sẽ hỗ trợ tra cứu mã hàng tương đương một cách chính xác và chuyên nghiệp. Khách hàng B2B sẽ luôn nhận được mức chiết khấu cực kỳ ưu đãi khi hợp tác dài hạn.

4. Hướng dẫn phân biệt dòng sản phẩm E và ER

Hãng sản xuất phân chia thiết bị thành hai dòng mã hàng chính là HC-E và HC-ER dựa trên cơ chế hoạt động cơ học. Việc phân biệt rõ hai dòng này giúp tránh những sai sót nghiêm trọng khi đặt hàng.

4.1. Đặc tính cơ học của dòng HC-E

Dòng sản phẩm mang mã HC25E hoặc HC30E là loại nút nhấn khẩn cấp Hivero có cơ chế tự giữ trạng thái sau khi bị tác động. Khi người vận hành đập mạnh vào núm hình nấm, thiết bị sẽ lập tức ngắt mạch và khóa cứng ở vị trí đó. Cơ chế khóa cơ học này đảm bảo máy móc không thể tự động khởi động lại ngay cả khi sự cố điện đã được khắc phục. Các bước thao tác chuẩn để khôi phục hệ thống bao gồm:

• Kiểm tra và loại bỏ hoàn toàn nguyên nhân gây ra sự cố trên dây chuyền.
• Dùng tay xoay nhẹ núm nhấn màu đỏ theo chiều mũi tên màu trắng.
• Chờ núm nhấn nảy lên vị trí ban đầu để đóng lại mạch điều khiển.

4.2. Đặc tính cơ học của dòng HC-ER

Khác với dòng khóa cứng, các mã hàng HC25ER và HC30ER được thiết kế với cơ chế tự động khôi phục vị trí ban đầu. Ngay sau khi người dùng buông tay khỏi núm nhấn, lò xo bên trong sẽ lập tức đẩy phần nấm đỏ trở lại trạng thái chờ. Dòng sản phẩm này thường được ứng dụng làm nút dừng tạm thời trong các chu trình kiểm tra máy hoặc thao tác nhấp nhả động cơ. Chúng tuyệt đối không được sử dụng để thay thế cho chức năng dừng khẩn cấp khóa cứng trong các hệ thống yêu cầu an toàn cao. Nhân viên vật tư cần đọc kỹ bản vẽ để phân biệt rõ hậu tố R khi tiến hành lên dự toán.

5. Quy trình lên danh mục vật tư cho dự án

Để đảm bảo tiến độ thi công, việc thống kê khối lượng vật tư cần được thực hiện một cách khoa học và chính xác. Dưới đây là các bước cơ bản mà nhân viên thu mua cần nắm vững.

5.1. Xác định kích thước mặt cánh tủ

Bước đầu tiên là phải căn cứ vào bản vẽ bố trí thiết bị mặt ngoài để xác định chính xác đường kính lỗ khoét. Nếu bản vẽ chỉ định lỗ phi 25, nhân viên sẽ lọc ra các mã bắt đầu bằng tiền tố HC25. Ngược lại, nếu không gian tủ rộng rãi và yêu cầu lỗ phi 30, các mã HC30 sẽ được đưa vào danh sách. Việc chốt chuẩn kích thước ngay từ đầu giúp xưởng cơ khí có thể tiến hành đột dập mặt cánh tủ song song với quá trình đặt hàng. Sự phối hợp nhịp nhàng này sẽ rút ngắn đáng kể thời gian hoàn thiện sản phẩm.

5.2. Thống kê khối lượng tiếp điểm cần thiết

Sau khi có kích thước, bước tiếp theo là đọc sơ đồ nguyên lý để đếm số lượng tiếp điểm thường mở và thường đóng. Nếu mạch chỉ yêu cầu ngắt một nguồn duy nhất, mã hàng đuôi 1 sẽ được lựa chọn để tối ưu chi phí. Trong trường hợp bản vẽ thể hiện nhiều đường tín hiệu khóa chéo phức tạp, mã hàng đuôi 2 là bắt buộc. Kỹ sư cũng cần dự trù thêm các khối tiếp điểm phụ rời để phòng hờ cho các tình huống thay đổi thiết kế vào phút chót. Việc thống kê chi tiết này giúp tránh tình trạng thiếu hụt vật tư lặt vặt khi đang đấu nối tại công trình.

Quá trình lên dự toán cũng đòi hỏi sự phối hợp chặt chẽ giữa bộ phận thiết kế và nhân viên mua hàng. Các bảng thống kê cần được phân loại rõ ràng theo từng cụm tủ điện để dễ dàng kiểm soát tiến độ giao nhận. Nếu phát hiện sự bất hợp lý trong số lượng tiếp điểm, nhân viên thu mua phải phản hồi ngay lập tức để kỹ sư điều chỉnh bản vẽ. Việc làm rõ các thông số kỹ thuật ngay từ giai đoạn bóc khối lượng sẽ ngăn chặn những sai sót tốn kém về sau. Một danh sách vật tư chuẩn xác là tiền đề quan trọng để dự án hoàn thành đúng tiến độ đề ra.

5.3. Kiểm tra mã hàng và màu sắc hiển thị

Bước cuối cùng là tổng hợp lại thành một mã hàng hoàn chỉnh dựa trên quy tắc đặt tên của nhà sản xuất. Ví dụ, một thiết bị phi 25, khóa cứng, có cấu hình 1a1b sẽ tương ứng với mã HC25E-1. Nhân viên thu mua cần kiểm tra chéo lại toàn bộ danh sách với kỹ sư thiết kế trước khi gửi yêu cầu báo giá cho nhà cung cấp. Mặc dù thiết bị này mặc định luôn có màu đỏ, việc ghi chú rõ ràng màu sắc trong đơn đặt hàng vẫn là thói quen làm việc chuyên nghiệp. Một bảng dự toán chuẩn xác sẽ giúp quá trình nghiệm thu vật tư đầu vào diễn ra suôn sẻ.

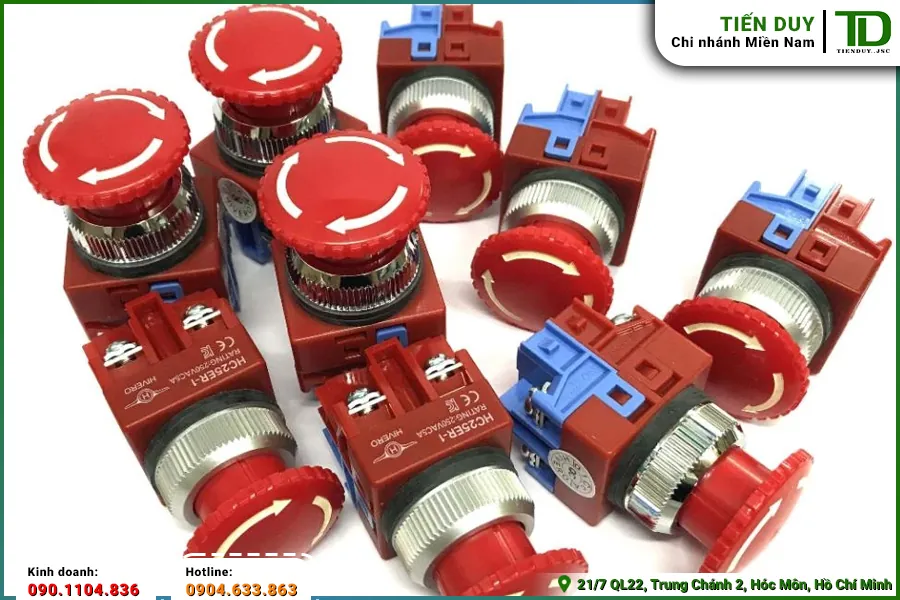

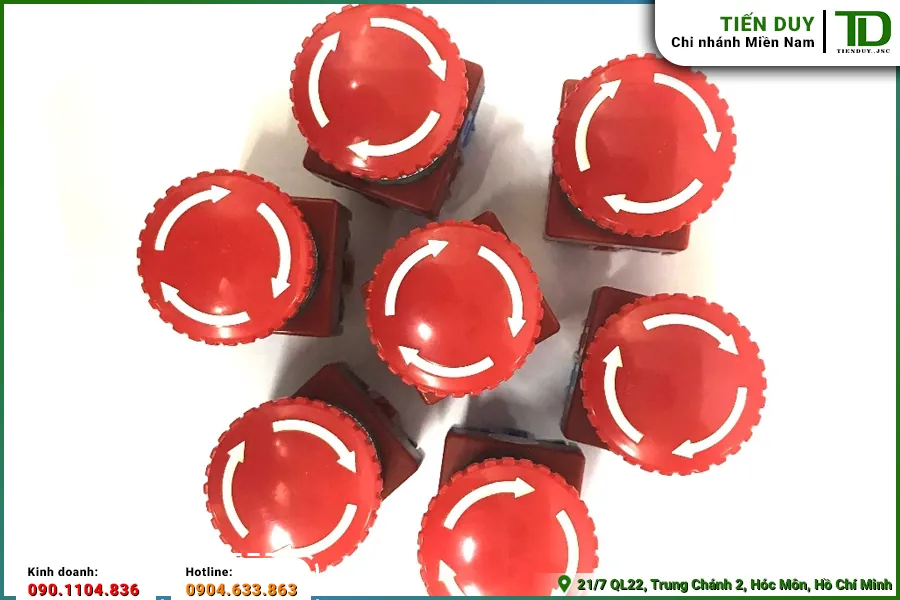

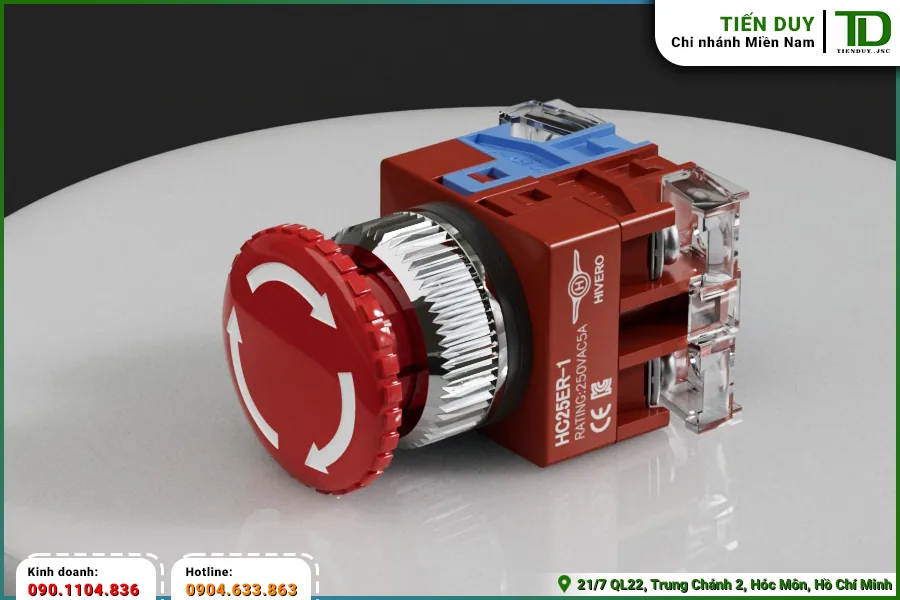

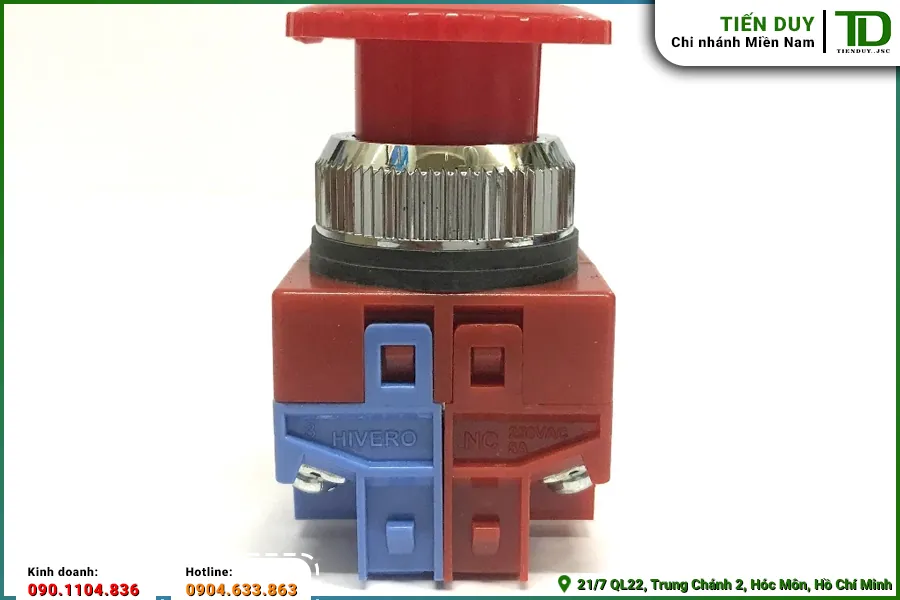

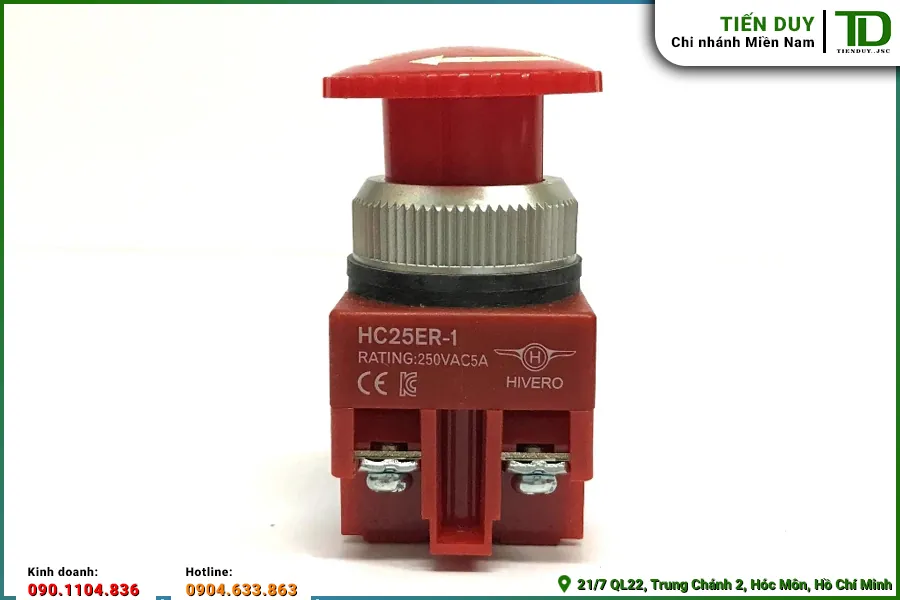

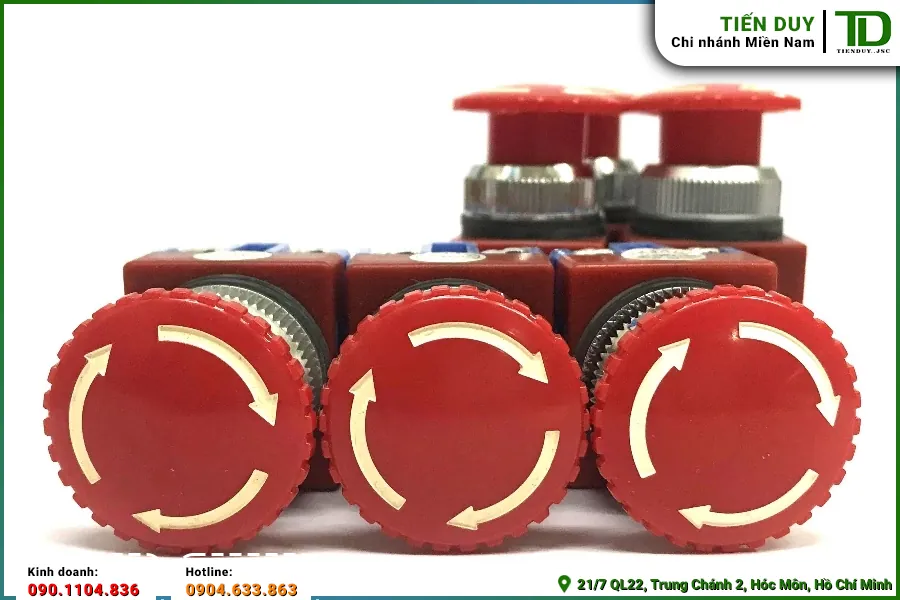

6. Ứng dụng thực tế của nút dừng khẩn cấp Hivero trong dây chuyền sản xuất

Trong môi trường sản xuất công nghiệp, sự an toàn của con người và tài sản luôn được đặt lên hàng đầu. Thiết bị này được bố trí rải rác dọc theo các băng tải dài để bất kỳ công nhân nào cũng có thể tiếp cận nhanh chóng khi phát hiện kẹt hàng. Khi được kích hoạt, tín hiệu từ tiếp điểm sẽ truyền thẳng về biến tần để hãm động cơ dừng lại trong thời gian ngắn nhất. Khả năng phản hồi tức thì này giúp ngăn chặn các tai nạn lao động đáng tiếc có thể xảy ra do máy móc cuốn trúng. Lớp vỏ nhựa cứng cáp giúp thiết bị chịu được những cú đập mạnh từ công nhân trong trạng thái hoảng loạn.

Tại các trạm gia công cơ khí chính xác CNC, nút dừng khẩn cấp Hivero đóng vai trò như chốt chặn an toàn cuối cùng. Chúng được lắp đặt ngay trên bảng điều khiển cầm tay để người thợ có thể ngắt điện lập tức nếu phát hiện dao cắt đi sai quỹ đạo. Việc khóa cứng cơ học đảm bảo trục chính không thể tự quay trở lại cho đến khi người thợ xác nhận đã dọn sạch phôi vụn và nhả núm xoay. Sự ổn định của các khối tiếp điểm mạ bạc giúp tín hiệu ngắt mạch luôn được truyền đi một cách chính xác tuyệt đối. Điều này bảo vệ các chi tiết máy đắt tiền khỏi những hư hỏng nặng nề do va chạm cơ khí.

Ngoài ra, thiết bị còn được ứng dụng rộng rãi trong các hệ thống đóng gói tự động và robot công nghiệp tại khu vực TP.HCM. Chúng được tích hợp vào mạch vòng an toàn kết nối với các cảm biến cửa và rào chắn quang học. Khi có người bước vào vùng nguy hiểm, toàn bộ hệ thống sẽ bị ngắt điện động lực thông qua các tiếp điểm thường đóng của thiết bị. Độ tin cậy cao của dòng sản phẩm này đã giúp nhiều nhà máy vượt qua các đợt kiểm định an toàn lao động khắt khe. Việc đầu tư đúng chủng loại thiết bị cảnh báo chính là giải pháp bảo vệ bền vững nhất cho mọi dây chuyền sản xuất.

Trong các hệ thống cẩu trục và thiết bị nâng hạ, vai trò của thiết bị ngắt mạch nhanh lại càng trở nên thiết yếu. Chúng được gắn trực tiếp trên tay bấm điều khiển để người lái cẩu xử lý ngay khi phát hiện đứt cáp hoặc trôi phanh. Cấu hình tiếp điểm 2a2b thường được sử dụng ở đây để vừa ngắt điện palăng, vừa kích hoạt còi hú báo động cho khu vực bên dưới. Khả năng chống bụi và chống ẩm tốt giúp thiết bị hoạt động bền bỉ ngay cả trong môi trường xưởng đúc nhiều khói bụi. Sự hiện diện của thiết bị này mang lại sự tự tin rất lớn cho đội ngũ vận hành thiết bị hạng nặng.
