Đồng hồ Ampe ILEC bao gồm hai dòng sản phẩm chính là đồng hồ cơ AM-96 (cấp chính xác 1.5, dải đo 50/5A đến 5000/5A) và đồng hồ điện tử DAM3-96 (đo đồng thời 3 pha, màn hình LED 14mm, sai số +-1%, điện áp nuôi 150-270VAC). Cả hai thiết bị đều có kích thước mặt chuẩn 96x96mm, được ứng dụng rộng rãi trong việc giám sát dòng điện tải tại các tủ phân phối tổng MSB, tủ điều khiển động cơ MCC và hệ thống điện nhà xưởng công nghiệp nhằm ngăn ngừa rủi ro quá tải.

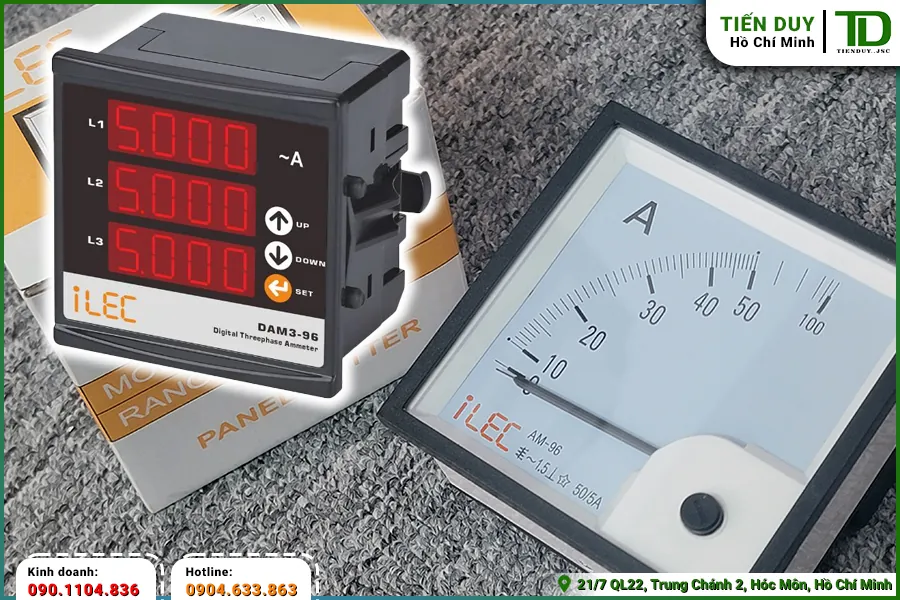

1. Thông tin cơ bản về đồng hồ Ampe ILEC dạng cơ và điện tử

Để triển khai hệ thống giám sát dòng điện hiệu quả, người dùng cần nắm rõ đặc tính của đồng hồ Ampe ILEC. Hãng hiện cung cấp hai phiên bản chính là dạng kim cơ khí và dạng hiển thị số điện tử.

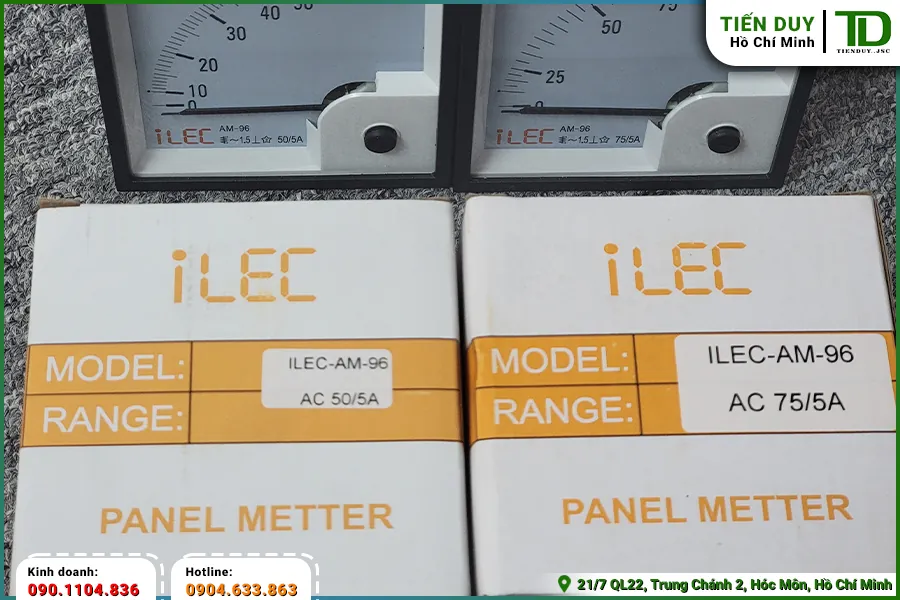

1.1. Đặc điểm nhận diện đồng hồ kim AM-96

Mã sản phẩm AM-96 là dòng thiết bị đo lường truyền thống sử dụng cơ cấu kim chỉ thị trên mặt đồng hồ. Thiết bị được thiết kế với kích thước khung vỏ tiêu chuẩn 96x96mm, phù hợp với hầu hết các lỗ khoét trên mặt cánh tủ điện hiện nay. Mặt kính trong suốt kết hợp với vạch chia độ rõ nét giúp kỹ thuật viên dễ dàng quan sát mức dòng điện từ khoảng cách xa. Cấu tạo cơ khí đơn giản mang lại độ bền bỉ cao khi hoạt động trong môi trường nhà xưởng có nhiều rung động. Thiết bị này không cần sử dụng nguồn điện áp nuôi độc lập mà hoạt động trực tiếp dựa trên tín hiệu cảm ứng từ dòng thứ cấp.

Dải đo của thiết bị cơ khí này rất rộng, trải dài từ mức 50/5A cho đến tối đa 5000/5A. Người dùng cần lựa chọn mặt thang đo tương ứng với tỷ số của biến dòng kẹp hoặc đúc được lắp đặt phía dưới thanh cái. Việc sử dụng đồng hồ Ampe ILEC dạng cơ mang lại ưu điểm lớn về mặt chi phí đầu tư ban đầu cho các dự án tủ phân phối cơ bản. Tuy nhiên, kỹ thuật viên cần đứng trực diện với mặt đồng hồ để đọc thông số nhằm tránh sai số thị sai do góc nhìn. Đây là giải pháp đo lường kinh điển vẫn được duy trì rộng rãi trong nhiều hệ thống điện công nghiệp.

1.2. Cấu tạo hiển thị của đồng hồ số DAM3-96

Khác với dạng cơ, mã sản phẩm DAM3-96 là thiết bị đo lường kỹ thuật số hiện đại với khả năng xử lý tín hiệu vi xử lý. Điểm nổi bật nhất của thiết bị là màn hình hiển thị LED màu đỏ với kích thước chữ số lên đến 14mm. Cấu trúc màn hình được chia thành 3 hàng và 4 cột số, cho phép hiển thị đồng thời giá trị dòng điện của cả 3 pha A, B, C. Thiết kế này giúp tiết kiệm đáng kể diện tích mặt tủ so với việc phải khoét lỗ lắp đặt ba chiếc đồng hồ cơ riêng biệt. Độ sáng cao của đèn LED đảm bảo khả năng đọc thông số rõ ràng ngay cả trong điều kiện nhà xưởng thiếu sáng.

Thiết bị điện tử này cung cấp độ chính xác vượt trội nhờ khả năng loại bỏ hoàn toàn sai số do góc nhìn của người quan sát. Tỷ số biến dòng CT trên thiết bị có thể được cài đặt linh hoạt bằng các phím nhấn mềm mặt trước, hỗ trợ dải từ 5 đến 9995/5A. Việc cài đặt thông số bằng phần mềm giúp đồng hồ Ampe ILEC dễ dàng tái sử dụng khi có sự thay đổi về quy mô phụ tải của hệ thống. Để tìm hiểu sâu hơn về các dòng thiết bị đo lường tích hợp đa chức năng của hãng, quý khách có thể tham khảo thêm các bài viết chuyên đề kỹ thuật.

>>> Xem thêm: Các sản phẩm Đồng Hồ Ampe – Volt ILEC

2. Các thông số đồng hồ Ampe ILEC cần lưu ý khi lựa chọn

Việc lựa chọn đúng mã sản phẩm đòi hỏi kỹ sư phải căn cứ vào các thông số đồng hồ Ampe ILEC được công bố trong catalogue. Dưới đây là những tiêu chí kỹ thuật cốt lõi cần được xem xét kỹ lưỡng.

2.1. Kích thước mặt tủ và tiêu chuẩn lắp đặt

Cả hai mã sản phẩm cơ và điện tử của hãng đều tuân thủ kích thước mặt ngoài tiêu chuẩn là 96x96mm. Kích thước khoét lỗ tương ứng trên mặt cánh tủ thường là 92x92mm để đảm bảo thiết bị được ngàm chặt vào khung kim loại. Việc sử dụng chung một chuẩn kích thước giúp các xưởng sản xuất vỏ tủ điện dễ dàng lập trình máy đột dập CNC hàng loạt. Kỹ thuật viên có thể dễ dàng nâng cấp từ đồng hồ kim lên đồng hồ số mà không cần phải gia công lại mặt cánh tủ. Sự đồng bộ về mặt cơ khí này giúp tối ưu hóa thời gian thi công và đảm bảo tính thẩm mỹ cho toàn bộ hệ thống tủ điện.

2.2. Cấp chính xác và sai số cho phép

Cấp chính xác là thông số đồng hồ Ampe ILEC quan trọng nhất quyết định độ tin cậy của kết quả đo lường. Đối với dòng sản phẩm cơ khí AM-96, nhà sản xuất quy định cấp chính xác ở mức Class 1.5, phù hợp cho các yêu cầu giám sát tải thông thường. Trong khi đó, phiên bản điện tử DAM3-96 mang lại độ chính xác cao hơn với mức sai số chỉ dao động trong khoảng +-1%. Sự chênh lệch về cấp chính xác này xuất phát từ nguyên lý hoạt động và khả năng xử lý nhiễu điện từ của từng loại thiết bị. Tùy thuộc vào mức độ quan trọng của phụ tải, người thiết kế sẽ quyết định sử dụng loại đồng hồ nào để tối ưu chi phí dự toán.

2.3. Dải điện áp nuôi cho thiết bị điện tử

Khác với đồng hồ cơ tự cảm ứng, phiên bản kỹ thuật số DAM3-96 bắt buộc phải được cấp một nguồn điện áp nuôi độc lập để duy trì hoạt động của bo mạch. Theo tài liệu kỹ thuật, dải điện áp đầu vào cho phép của thiết bị trải rộng từ 150 đến 270VAC. Khả năng chịu đựng dải điện áp rộng giúp thiết bị hoạt động ổn định ngay cả khi chất lượng điện lưới khu vực nhà xưởng bị sụt giảm mạnh. Nguồn nuôi này thường được trích xuất trực tiếp từ thanh cái pha và đi qua một cầu chì bảo vệ trước khi cấp vào chân nguồn của đồng hồ.

Việc đấu nối sai nguồn điện áp nuôi là một trong những nguyên nhân phổ biến gây hư hỏng thiết bị đo lường điện tử. Kỹ thuật viên tuyệt đối không được cấp nhầm nguồn điện áp dây 380V vào hai chân cấp nguồn của đồng hồ Ampe ILEC. Để đảm bảo an toàn, sơ đồ nguyên lý luôn yêu cầu sử dụng dây dẫn có màu sắc phân biệt rõ ràng cho mạch nguồn và mạch dòng tín hiệu. Việc tuân thủ nghiêm ngặt các thông số điện áp định mức sẽ giúp kéo dài tuổi thọ linh kiện và duy trì độ sáng ổn định cho màn hình LED.

3. Ứng dụng đồng hồ Ampe ILEC trong giám sát tải tủ phân phối tổng

Tại vị trí đầu nguồn, ứng dụng đồng hồ Ampe ILEC đóng vai trò như một chốt chặn kiểm soát an toàn cho toàn bộ hệ thống. Thiết bị cung cấp dữ liệu trực quan để ban quản lý nhà máy điều tiết phụ tải hợp lý.

3.1. Theo dõi dòng điện tổng từ máy biến áp

Tủ phân phối tổng MSB là nơi tiếp nhận toàn bộ năng lượng từ trạm biến áp hạ thế để cấp phát cho các phân xưởng. Việc lắp đặt thiết bị đo dòng điện tại đây giúp giám sát liên tục mức độ mang tải của máy biến áp theo thời gian thực. Khi dòng điện tổng tiến sát đến ngưỡng định mức của aptomat khối ACB, kỹ thuật viên sẽ nhận biết ngay lập tức thông qua chỉ số hiển thị. Dữ liệu từ đồng hồ Ampe ILEC giúp ngăn chặn tình trạng nhảy aptomat tổng đột ngột gây mất điện toàn bộ dây chuyền sản xuất. Đây là cơ sở thực tế để nhà máy lên kế hoạch cắt giảm các phụ tải không thiết yếu trong giờ cao điểm.

Để đo lường dòng điện hàng ngàn Ampe tại tủ tổng, thiết bị bắt buộc phải kết hợp với các biến dòng đúc nguyên khối có kích thước lớn. Tín hiệu dòng điện sơ cấp khổng lồ sẽ được hạ áp xuống mức an toàn 5A trước khi đưa vào các chân tín hiệu của đồng hồ. Sự kết hợp này đảm bảo an toàn tuyệt đối cho người vận hành khi đứng thao tác trước mặt cánh tủ điện. Việc theo dõi dòng điện tổng liên tục cũng giúp đánh giá chính xác hiệu suất làm việc của máy biến áp qua từng chu kỳ sản xuất.

3.2. Hỗ trợ cân bằng pha cho hệ thống điện

Hiện tượng lệch pha là một vấn đề kỹ thuật phổ biến trong các nhà máy sử dụng nhiều thiết bị điện một pha công suất lớn. Việc ứng dụng đồng hồ Ampe ILEC loại điện tử DAM3-96 cho phép hiển thị đồng thời dòng điện của cả ba pha trên cùng một màn hình. Kỹ thuật viên chỉ cần nhìn lướt qua là có thể phát hiện ngay sự chênh lệch dòng điện bất thường giữa pha A, pha B và pha C. Dựa vào số liệu trực quan này, đội ngũ bảo trì sẽ tiến hành đảo pha các nhánh tải phụ để đưa hệ thống về trạng thái cân bằng. Cân bằng pha tốt giúp giảm thiểu dòng điện chạy qua dây trung tính và hạn chế tổn hao điện năng trên đường dây truyền tải.

4. Những vị trí lắp đặt đồng hồ Ampe ILEC phổ biến tại nhà xưởng

Sự đa dạng về chủng loại giúp thiết bị đo lường này xuất hiện ở hầu hết các khâu phân phối điện. Dưới đây là các vị trí lắp đặt đồng hồ Ampe ILEC mang tính đặc thù trong công nghiệp.

4.1. Tích hợp trên mặt cánh tủ điều khiển động cơ

Tủ điều khiển trung tâm MCC là nơi tập trung các thiết bị đóng cắt bảo vệ cho hệ thống động cơ bơm, quạt, băng tải. Việc trang bị đồng hồ đo dòng điện tại từng khoang tủ giúp giám sát chặt chẽ quá trình khởi động và vận hành của từng cụm máy. Khi động cơ bị kẹt trục cơ khí, dòng điện sẽ tăng vọt và được thiết bị hiển thị ghi nhận ngay lập tức. Thông số từ đồng hồ Ampe ILEC cung cấp bằng chứng rõ ràng để kỹ thuật viên phân tích nguyên nhân trước khi nhấn nút reset rơ le nhiệt. Việc theo dõi dòng điện liên tục giúp phát hiện sớm các dấu hiệu khô mỡ vòng bi hoặc quá tải cơ học.

4.2. Lắp đặt tại các tủ tụ bù công suất phản kháng

Tủ tụ bù tự động có nhiệm vụ đóng cắt các cấp tụ điện để duy trì hệ số công suất của nhà máy luôn đạt chuẩn. Thiết bị đo dòng điện thường được lắp đặt trên mặt cánh tủ để giám sát dòng điện tổng chạy qua hệ thống thanh cái bù. Việc theo dõi dòng điện này giúp đánh giá tình trạng hoạt động của các cuộn kháng lọc sóng hài và các contactor chuyên dụng. Nếu chỉ số trên đồng hồ Ampe ILEC sụt giảm bất thường, điều đó chứng tỏ một số bình tụ điện đã bị phồng rộp hoặc suy giảm dung lượng. Đây là dấu hiệu cảnh báo sớm để đội ngũ bảo trì tiến hành kiểm tra và thay thế tụ điện kịp thời.

4.3. Ứng dụng cho hệ thống bơm phòng cháy chữa cháy

Hệ thống bơm phòng cháy chữa cháy yêu cầu độ tin cậy vận hành ở mức cao nhất để ứng phó với các tình huống khẩn cấp. Tại các tủ điều khiển bơm PCCC, việc sử dụng thiết bị đo lường dạng kim cơ khí AM-96 thường được ưu tiên hơn dạng điện tử. Nguyên nhân là do cấu tạo cơ khí đơn giản giúp thiết bị miễn nhiễm với các xung nhiễu điện từ mạnh phát sinh khi khởi động bơm công suất lớn. Đồng hồ Ampe ILEC dạng kim vẫn có thể hiển thị mức dòng điện một cách tương đối ngay cả khi mạch điều khiển bị sụt áp tức thời.

Trong quá trình chạy thử nghiệm định kỳ hàng tuần, nhân viên vận hành sẽ quan sát kim chỉ thị để xác nhận bơm đã đạt đủ công suất thiết kế. Việc kim đồng hồ vọt lên và ổn định ở mức dòng điện định mức chứng tỏ hệ thống cơ khí và thủy lực đang hoạt động trơn tru. Ngược lại, nếu dòng điện quá thấp, có thể bơm đang chạy không tải do hụt nước mồi trong đường ống hút. Sự hiện diện của thiết bị đo lường cơ bản này đóng vai trò quan trọng trong việc đảm bảo hệ thống PCCC luôn sẵn sàng kích hoạt.

4.4. Giám sát dòng điện tại tủ phân phối nhánh

Tủ điện phân phối nhánh DB có nhiệm vụ cấp nguồn trực tiếp cho các cụm máy móc nhỏ hoặc hệ thống chiếu sáng phân xưởng. Do không gian mặt cánh tủ DB thường khá hạn chế, việc sử dụng đồng hồ điện tử DAM3-96 là một giải pháp tối ưu diện tích. Thiết bị nhỏ gọn này giúp người quản lý phân xưởng nắm bắt được mức độ tiêu thụ điện tức thời của từng khu vực sản xuất. Dữ liệu dòng điện từ đồng hồ Ampe ILEC hỗ trợ việc phân bổ tải đồng đều giữa các nhánh, tránh tình trạng aptomat nhánh bị nhảy do cắm quá nhiều thiết bị. Việc giám sát phân tán này góp phần nâng cao độ ổn định cho toàn bộ mạng lưới điện hạ thế.

Để nhận báo giá sỉ chiết khấu cao cho các dự án lắp ráp tủ điện công nghiệp, quý khách hàng vui lòng liên hệ trực tiếp phòng kinh doanh B2B. Tổng kho thiết bị điện Tiến Duy luôn sẵn sàng hỗ trợ kiểm tra tồn kho và cung cấp vật tư nhanh chóng qua hotline 0901.104.836 (Ms. Hiền).

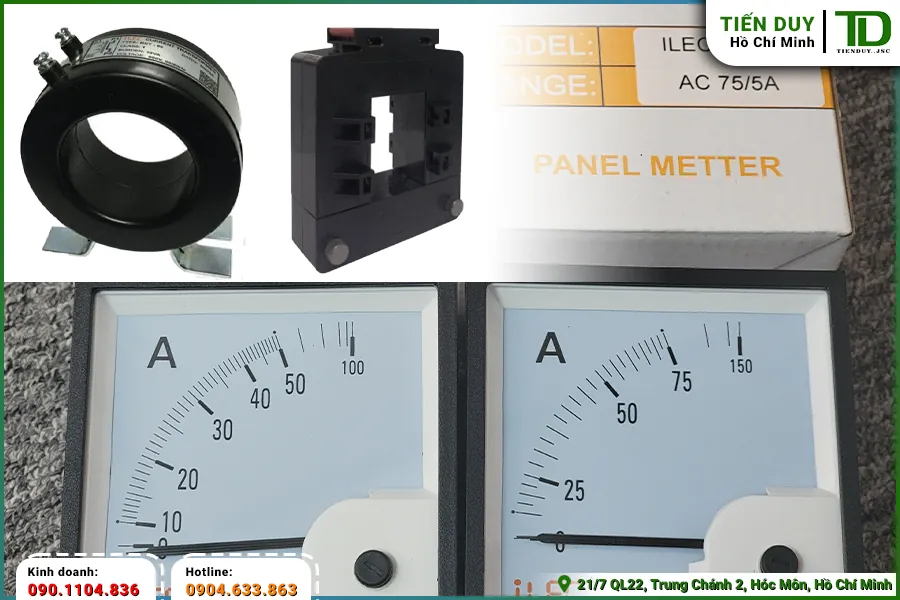

5. Hướng dẫn kết hợp đồng hồ Ampe ILEC với biến dòng đo lường

Để hệ thống đo lường hoạt động chính xác, thiết bị hiển thị bắt buộc phải được kết nối đồng bộ với các cảm biến dòng điện. Dưới đây là các nguyên tắc kỹ thuật khi kết hợp đồng hồ Ampe ILEC với biến dòng.

5.1. Nguyên lý đồng bộ tỷ số biến dòng

Biến dòng đo lường CT có chức năng cảm ứng từ trường xung quanh thanh cái để tạo ra một dòng điện thứ cấp tỷ lệ thuận. Hầu hết các thiết bị đo lường công nghiệp đều được thiết kế để tiếp nhận dòng điện thứ cấp tiêu chuẩn ở mức 5A. Đối với đồng hồ cơ AM-96, kỹ thuật viên phải chọn mua loại mặt kính có thang đo in sẵn trùng khớp với tỷ số sơ cấp của biến dòng. Ví dụ, nếu sử dụng biến dòng kẹp 400/5A, mặt đồng hồ Ampe ILEC cũng bắt buộc phải là loại có vạch chia tối đa 400A. Việc lắp sai mặt thang đo sẽ dẫn đến kết quả đọc bị sai lệch hoàn toàn so với thực tế.

Đối với phiên bản điện tử DAM3-96, quá trình đồng bộ tỷ số CT trở nên đơn giản và linh hoạt hơn rất nhiều. Thiết bị cho phép người dùng truy cập vào menu cài đặt và nhập trực tiếp giá trị dòng điện sơ cấp của biến dòng đang sử dụng. Dải cài đặt rộng từ 5 đến 9995A đảm bảo thiết bị tương thích với mọi loại biến dòng có mặt trên thị trường. Sự linh hoạt này giúp các đơn vị thi công giảm bớt áp lực phải lưu trữ quá nhiều mã đồng hồ Ampe ILEC khác nhau trong kho vật tư.

5.2. Quy trình đấu nối tín hiệu thứ cấp

Việc đấu nối dây tín hiệu từ biến dòng lên thiết bị đo lường đòi hỏi sự cẩn trọng tuyệt đối để tránh các sự cố nguy hiểm. Dưới đây là các bước kỹ thuật cơ bản cần tuân thủ trong quá trình thi công đồng hồ Ampe ILEC:

• Xác định đúng cực tính K-L trên thân biến dòng và các chân tín hiệu tương ứng trên thiết bị hiển thị.
• Bấm đầu cos pin rỗng hoặc cos chẻ chữ Y cho tất cả các đầu dây tín hiệu để đảm bảo tiếp xúc điện tốt nhất.
• Đấu nối dây tín hiệu vào đúng các domino mặt sau của đồng hồ và siết chặt ốc vít.
• Thực hiện nối đất an toàn cho một đầu thứ cấp của biến dòng để chống điện áp rò rỉ gây giật.
• Tuyệt đối không được để hở mạch thứ cấp biến dòng khi hệ thống thanh cái đang mang điện.

5.3. Lựa chọn tiết diện dây dẫn tín hiệu

Mặc dù dòng điện thứ cấp chỉ ở mức tối đa 5A, nhưng việc lựa chọn dây dẫn tín hiệu vẫn phải tuân thủ các tiêu chuẩn kỹ thuật khắt khe. Dây dẫn nối từ biến dòng lên đồng hồ Ampe ILEC thường sử dụng loại cáp đồng mềm nhiều sợi với tiết diện tiêu chuẩn từ 1.5mm² đến 2.5mm². Việc sử dụng dây dẫn quá nhỏ sẽ làm tăng điện trở đường dây, gây sụt áp tín hiệu và làm giảm độ chính xác của kết quả đo. Ngoài ra, cáp tín hiệu cần được luồn gọn gàng trong các máng nhựa tủ điện và cách ly vật lý với các đường cáp động lực công suất lớn. Việc thi công đường dây chuẩn chỉ giúp hạn chế tối đa hiện tượng nhiễu điện từ tác động lên bo mạch của thiết bị đo lường.

6. Kinh nghiệm lên danh mục vật tư cho đồng hồ Ampe ILEC

Khi tiến hành thống kê khối lượng cho các dự án tủ điện, việc xác định chính xác mã sản phẩm đo lường là bước cực kỳ quan trọng. Đối với dòng sản phẩm cơ khí AM-96, kỹ sư thu mua cần ghi chú rõ ràng tỷ số thang đo yêu cầu trong bảng dự toán vật tư. Việc chỉ ghi chung chung tên thiết bị mà thiếu thông số dải đo sẽ khiến nhà cung cấp không thể xuất kho chính xác mặt hàng cần thiết. Sự cẩn thận trong khâu lên danh mục vật tư giúp tránh tình trạng phải đổi trả hàng hóa, làm chậm trễ tiến độ thi công của toàn bộ dự án.

Đối với phiên bản điện tử DAM3-96, người phụ trách vật tư cần đặc biệt lưu ý chuẩn bị đồng bộ các phụ kiện đi kèm để đảm bảo an toàn cho bo mạch. Dưới đây là danh sách các vật tư phụ trợ bắt buộc phải có trong bảng thống kê khối lượng cùng với đồng hồ Ampe ILEC:

• Cầu chì bảo vệ nguồn cấp loại 2A hoặc 4A chuyên dụng.
• Đế cầu chì gắn thanh ray DIN tương ứng với ruột cầu chì.
• Biến dòng kẹp hoặc đúc có tỷ số sơ cấp phù hợp với aptomat tổng.
• Các loại đầu cos pin rỗng và cos chữ Y để bấm dây tín hiệu.

Cuối cùng, để tối ưu hóa chi phí đầu vào, các đơn vị thi công nên thiết lập kế hoạch kiểm tra tồn kho định kỳ và đặt hàng theo lô lớn. Việc gom chung các thiết bị đo lường, biến dòng và phụ kiện đấu nối thành một đơn hàng tổng thể sẽ giúp nhận được mức chiết khấu tốt nhất từ nhà phân phối. Kỹ sư thu mua cũng nên yêu cầu nhà cung cấp gửi kèm catalogue kỹ thuật chi tiết để đối chiếu thông số trước khi chốt đơn. Sự chuẩn bị kỹ lưỡng từ khâu vật tư sẽ đảm bảo quá trình lắp ráp tủ điện diễn ra trơn tru và đáp ứng đúng các tiêu chuẩn nghiệm thu khắt khe.
