Domino Tép ATB-15 Hivero là thiết bị đấu nối 1 pha, dòng định mức 15A, phù hợp với dây dẫn tiết diện 2.0mm². Thiết bị có điện áp cách điện tối đa 600V, khả năng chịu điện áp AC2500V trong 1 phút và điện trở cách điện trên 100MΩ. Ứng dụng của Domino Tép ATB-15 Hivero tập trung vào phân phối tín hiệu PLC, trạm trung chuyển cảm biến và mạch động lực nhỏ. Khi lắp đặt, cần siết bu lông M3.5 với lực 10kgf.Cm và kết hợp đồng bộ các phụ kiện như nắp chặn ATB-S15, nắp đậy ATB-15D để đảm bảo an toàn.



1. Tổng quan về hệ thống Domino tép Hivero trong công nghiệp

Hệ thống thiết bị đấu nối đóng vai trò xương sống trong việc truyền tải tín hiệu và điện năng của các tủ điện công nghiệp. Trong đó, dòng sản phẩm Domino Tép ATB-15 Hivero thuộc hệ sinh thái cầu đấu dạng module đang được ứng dụng vô cùng rộng rãi.

1.1. Đặc điểm thiết kế dạng module ghép nối

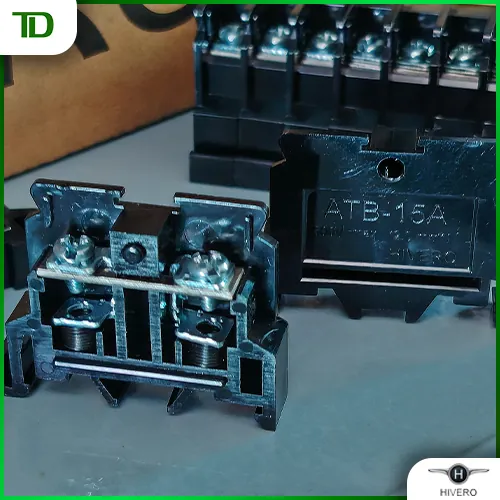

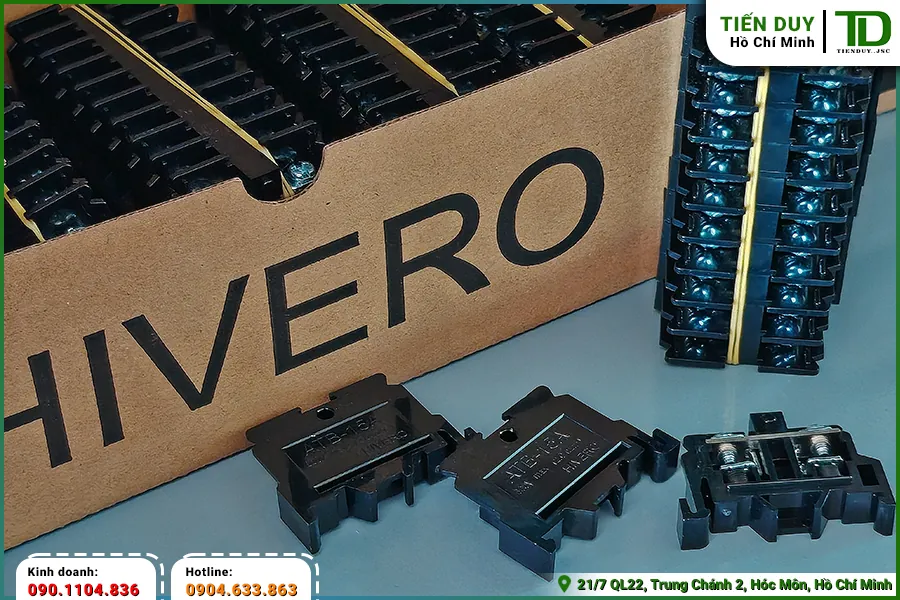

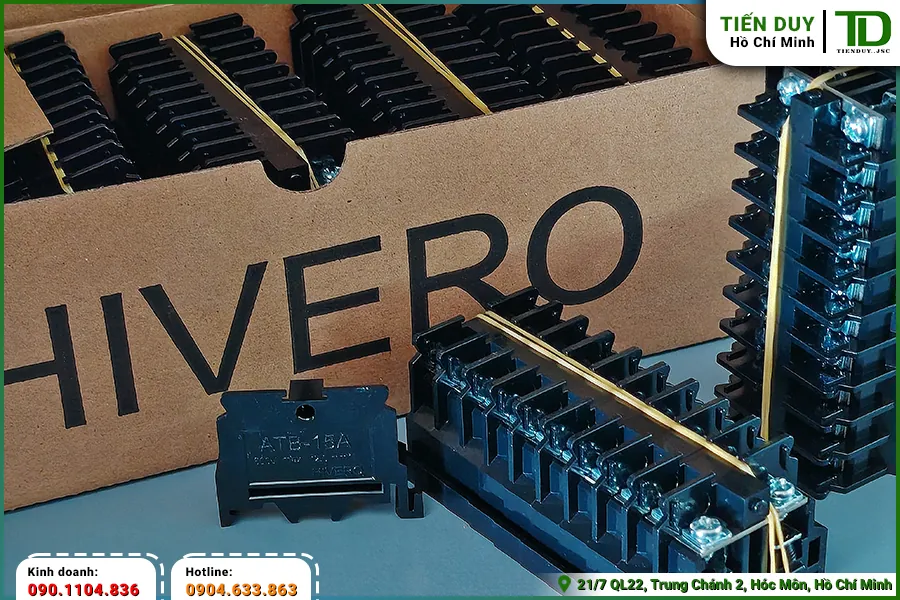

Cấu trúc cơ bản của các loại cầu đấu mắt rời Hivero được thiết kế theo dạng từng tép độc lập với lớp vỏ nhựa cách điện bên ngoài. Các kỹ sư có thể dễ dàng gài từng mắt nối này lên thanh ray nhôm tiêu chuẩn thông qua hệ thống ngàm kẹp linh hoạt. Cơ chế khóa liên động hai bên hông giúp các module liên kết chặt chẽ với nhau thành một khối thống nhất vững chắc. Nhờ thiết kế thông minh này, người thợ thi công có thể tùy ý tăng giảm số lượng cực đấu nối mà không làm ảnh hưởng đến kết cấu chung. Điều này mang lại sự thuận tiện tối đa trong quá trình lắp ráp và bảo trì hệ thống điện nhà máy.

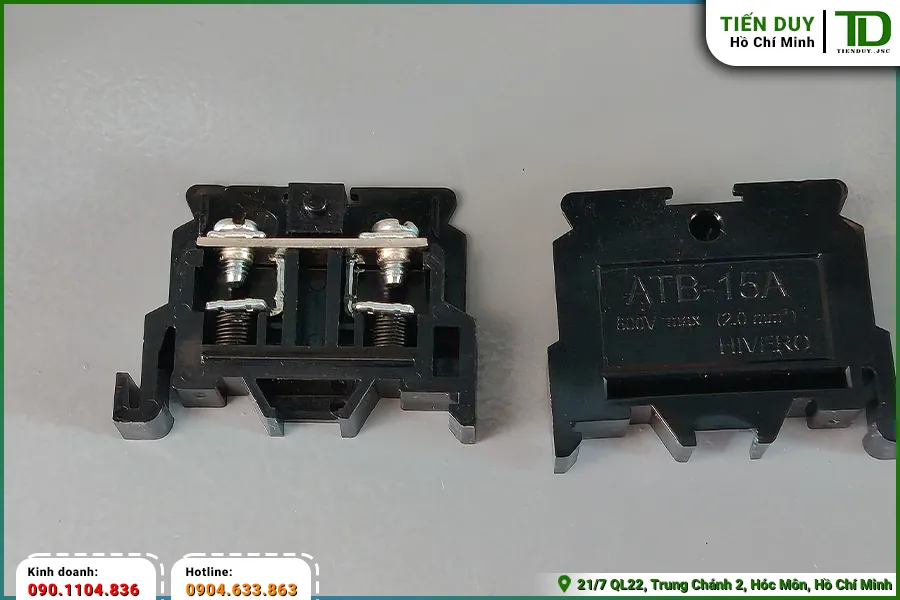

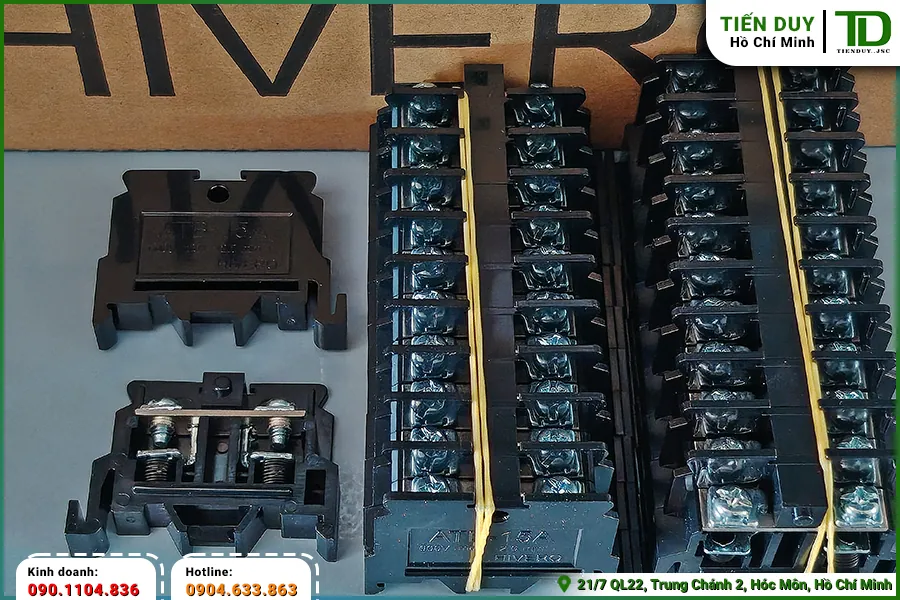

Bên trong lớp vỏ nhựa là phần lõi kim loại dẫn điện được chế tạo từ hợp kim đồng chất lượng cao. Bề mặt tiếp xúc của lõi đồng được xử lý kỹ lưỡng nhằm giảm thiểu tối đa điện trở tiếp xúc khi có dòng điện chạy qua. Cơ cấu kẹp dây bằng vít vặn cường độ cao đảm bảo lực ép luôn được duy trì ổn định trong suốt thời gian dài vận hành. Thiết kế này giúp ngăn chặn triệt để hiện tượng lỏng dây gây hồ quang điện, đảm bảo an toàn tuyệt đối cho các thiết bị điều khiển đắt tiền.



1.2. Các dải công suất và mã hàng tiêu chuẩn

Để đáp ứng đa dạng nhu cầu phụ tải, nhà sản xuất đã phát triển một dải sản phẩm rộng với nhiều mức công suất khác nhau. Các mã hàng tiêu chuẩn bắt đầu từ mức tải nhỏ 10A (ATB-10) cho đến mức tải lớn nhất là 100A (ATB-100). Tùy thuộc vào yêu cầu của từng cụm thiết bị, người thiết kế sẽ lựa chọn mã hàng có dòng điện định mức tương ứng để đảm bảo an toàn. Sự đa dạng về dải công suất giúp hệ thống domino tép trở thành giải pháp đấu nối toàn diện cho mọi loại tủ điện công nghiệp hiện nay.



2. Thông số kỹ thuật cốt lõi của Domino Tép ATB-15 Hivero

Việc nắm vững các thông số kỹ thuật ATB-15 Hivero là cơ sở quan trọng để kỹ sư đưa ra quyết định thiết kế chính xác. Dưới đây là những chỉ số đo lường cốt lõi được nhà sản xuất công bố cho mã hàng này.

2.1. Dòng điện định mức và tiết diện dây dẫn tương thích

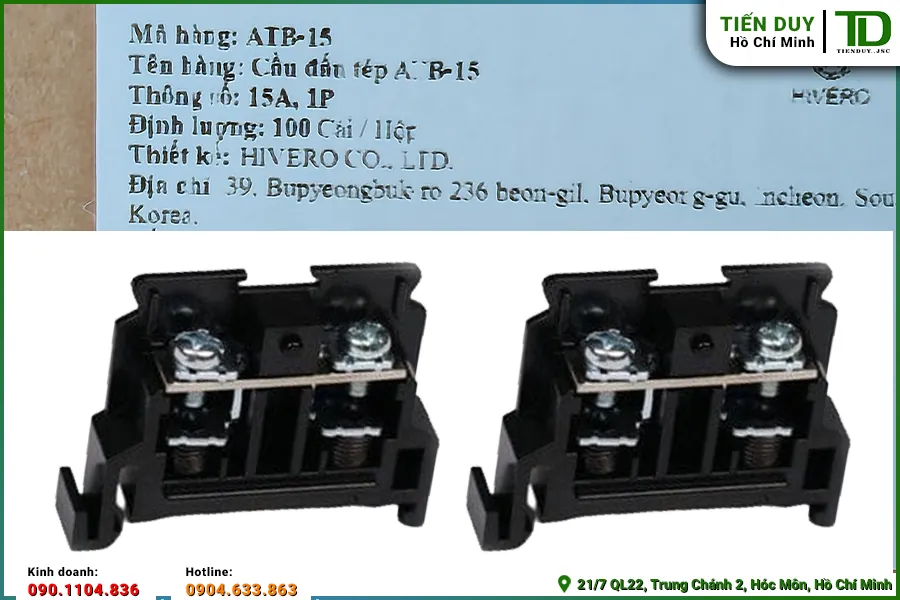

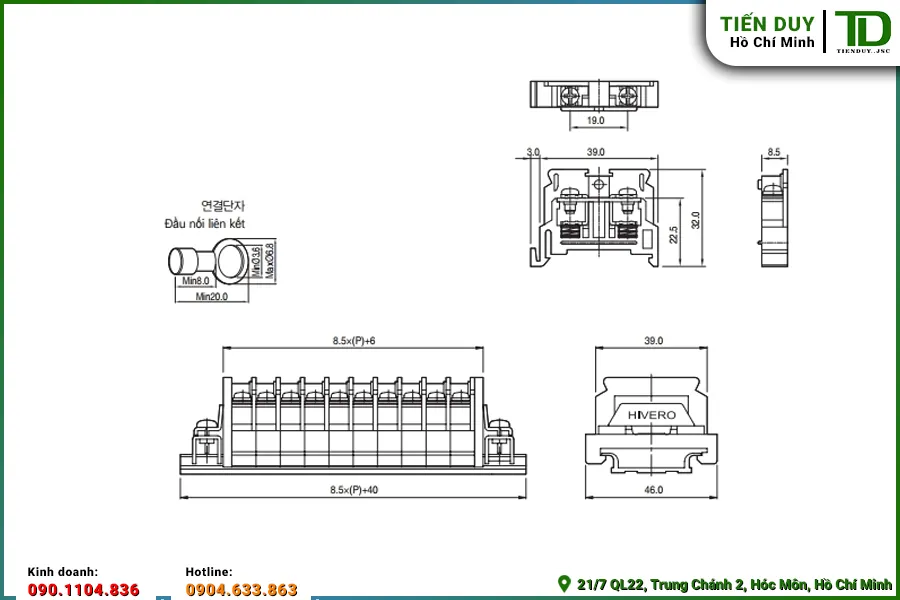

Theo bảng thông số tiêu chuẩn, Domino Tép ATB-15 Hivero được thiết kế để chịu được dòng điện định mức tối đa là 15A. Mức tải này hoàn toàn phù hợp cho các mạch điều khiển tín hiệu, mạch cấp nguồn phụ hoặc các động cơ công suất rất nhỏ. Việc tuân thủ đúng giới hạn dòng điện giúp thiết bị hoạt động ổn định, không sinh nhiệt quá mức gây lão hóa vật liệu cách điện. Kỹ sư cần tính toán kỹ lưỡng dòng tải thực tế của hệ thống để đảm bảo không vượt qua ngưỡng an toàn 15A này.

Đi kèm với dòng định mức 15A, thiết bị này tương thích tốt nhất với các loại dây cáp điện có tiết diện 2.0mm². Lỗ xỏ dây và ngàm kẹp được gia công với kích thước chuẩn xác để ôm trọn lõi đồng của cáp 2.0mm², tạo ra diện tích tiếp xúc tối ưu. Nếu sử dụng dây có tiết diện nhỏ hơn quá nhiều, lực kẹp có thể không đủ chặt dẫn đến lỏng lẻo. Ngược lại, việc cố gắng nhét dây lớn hơn 2.0mm² sẽ làm đứt gãy các sợi đồng tơ, gây suy giảm khả năng truyền dẫn tín hiệu.



2.2. Khả năng cách điện và điện áp chịu đựng

Chỉ số an toàn điện của thiết bị được thể hiện qua mức điện áp cách điện định mức đạt tối đa 600V. Những thông số kỹ thuật này khẳng định mức độ an toàn tuyệt đối của sản phẩm khi vận hành trong các môi trường công nghiệp có điện áp dao động phức tạp, cụ thể bao gồm:

• Điện trở cách điện duy trì ở mức từ 100MΩ trở lên khi đo bằng ôm kế DC500V.
• Khả năng chịu được điện áp thử nghiệm lên đến AC2500V trong vòng 1 phút ở tần số 50/60Hz.
• Mức độ rò rỉ dòng điện gần như bằng không nhờ lớp vỏ nhựa kỹ thuật chất lượng cao.



2.3. Tiêu chuẩn bu lông và giới hạn nhiệt độ vận hành

Cơ cấu siết dây của sản phẩm sử dụng loại bu lông đầu nối tiêu chuẩn M3.5 với độ bền cơ học cao. Nhà sản xuất khuyến cáo lực siết cờ lê vặn tối đa cho bu lông này là 10kgf.Cm để đảm bảo ngàm kẹp giữ chặt lõi cáp mà không làm tuôn ren. Việc sử dụng tua vít lực được hiệu chuẩn đúng mức 10kgf.Cm là thao tác kỹ thuật bắt buộc trong quá trình thi công tủ điện. Thao tác siết lực chuẩn xác giúp triệt tiêu hoàn toàn các khe hở vật lý, ngăn ngừa hiện tượng tăng điện trở tiếp xúc.

Về điều kiện môi trường, thiết bị được thiết kế để hoạt động an toàn với mức tăng nhiệt độ dưới 45 độ C. Giới hạn nhiệt độ môi trường xung quanh được quy định không vượt quá 40 độ C để đảm bảo tuổi thọ của lớp vỏ nhựa. Nếu tủ điện đặt trong khu vực có nhiệt độ cao hơn, kỹ sư cần tính toán phương án thông gió hoặc làm mát cưỡng bức. Việc kiểm soát tốt nhiệt độ vận hành sẽ giúp duy trì độ bền cơ lý của vật liệu, ngăn chặn tình trạng giòn gãy sau thời gian dài sử dụng.



3. Những ứng dụng của Domino Tép ATB-15 Hivero trong tủ điện

Nhờ kích thước nhỏ gọn và thông số dòng tải 15A, ứng dụng ATB-15 Hivero vô cùng đa dạng trong các hệ thống tự động hóa. Dưới đây là những vị trí lắp đặt phổ biến nhất của thiết bị này.

3.1. Phân phối tín hiệu trong tủ điều khiển PLC

Trong các tủ điều khiển trung tâm, bộ điều khiển lập trình PLC thường có số lượng đầu vào và đầu ra (I/O) rất lớn. Việc đấu nối trực tiếp cáp hiện trường vào các module PLC là không khả thi do không gian chật hẹp và nguy cơ nhiễu tín hiệu. Lúc này, Domino Tép ATB-15 Hivero đóng vai trò như một cầu nối trung gian hoàn hảo để phân phối các tín hiệu I/O này. Các kỹ thuật viên sẽ kéo cáp từ PLC ra dải domino, sau đó mới đấu nối cáp từ các thiết bị ngoại vi vào cực còn lại.

Phương pháp đấu nối gián tiếp này giúp bảo vệ các cổng giao tiếp nhạy cảm của PLC khỏi những tác động cơ học khi kéo cáp. Đồng thời, việc sử dụng cầu đấu mắt rời giúp quy hoạch hệ thống dây dẫn một cách khoa học, gọn gàng và dễ dàng truy xuất. Khi có sự cố ngắn mạch từ thiết bị ngoại vi, cầu đấu sẽ là điểm tiếp nhận dòng lỗi đầu tiên, hạn chế rủi ro hỏng hóc lan truyền vào bộ điều khiển trung tâm. Đây là tiêu chuẩn thiết kế bắt buộc đối với mọi hệ thống tự động hóa công nghiệp hiện đại.



3.2. Kết nối mạch động lực công suất nhỏ

Mặc dù chủ yếu dùng cho mạch tín hiệu, thiết bị này vẫn đáp ứng tốt các mạch động lực có công suất tiêu thụ thấp. Các ứng dụng điển hình bao gồm việc cấp nguồn cho quạt tản nhiệt tủ điện, điện trở sấy chống ẩm hoặc các bộ nguồn tổ ong 24VDC. Với khả năng chịu tải liên tục 15A, thiết bị dư sức gánh vác các phụ tải phụ trợ này mà không gặp bất kỳ vấn đề về phát nhiệt. Việc sử dụng chung một loại cầu đấu cho cả mạch tín hiệu và mạch nguồn nhỏ giúp đồng bộ hóa vật tư, thuận tiện cho công tác bảo trì.



3.3. Ứng dụng làm trạm trung chuyển tín hiệu cảm biến

Tại các dây chuyền sản xuất trải dài, tín hiệu từ hàng loạt cảm biến quang, cảm biến tiệm cận cần được thu thập về tủ trung tâm. Để tiết kiệm chi phí cáp nhiều lõi, các kỹ sư thường bố trí các hộp đấu nối trung gian ngay tại hiện trường. Bên trong các hộp này, hàng chục mắt Domino Tép ATB-15 Hivero được xếp khít nhau để làm nhiệm vụ gom tín hiệu. Cáp từ các cảm biến đơn lẻ sẽ được đấu vào một bên, bên còn lại sẽ kết nối với cáp tổng nhiều lõi truyền về phòng điều khiển.

Việc sử dụng trạm trung chuyển giúp giảm thiểu đáng kể khối lượng cáp điện phải kéo dọc theo nhà xưởng. Khi một cảm biến bị hỏng, người thợ chỉ cần thay thế đoạn cáp ngắn từ cảm biến đến hộp đấu nối trung gian thay vì phải thay toàn bộ tuyến cáp dài. Các mắt cầu đấu 15A cung cấp điểm đo kiểm tra tín hiệu cực kỳ thuận tiện cho kỹ thuật viên bảo trì. Bằng cách đo điện áp ngay tại cực đấu nối, họ có thể nhanh chóng xác định cảm biến đang hoạt động bình thường hay đã bị lỗi.

Trong môi trường nhà máy có độ ẩm cao, các hộp đấu nối trung gian cần được trang bị thêm tính năng chống nước IP65. Lớp vỏ nhựa của cầu đấu Hivero có khả năng chống ăn mòn tốt, đảm bảo độ bền ngay cả khi hoạt động trong điều kiện môi trường khắc nghiệt. Sự kết hợp giữa hộp bảo vệ chất lượng và thiết bị đấu nối chuẩn xác tạo nên một trạm trung chuyển tín hiệu hoạt động bền bỉ, không bị nhiễu sóng. Điều này giúp giảm thiểu chi phí bảo trì thay thế thiết bị trong suốt vòng đời dự án.



3.4. Đấu nối hệ thống chiếu sáng và cảnh báo

Các cụm đèn báo trạng thái, còi hú cảnh báo trên mặt cánh tủ điện cũng là những phụ tải thường xuyên sử dụng cầu đấu 15A. Dòng điện tiêu thụ của các thiết bị hiển thị này rất nhỏ, thường chỉ ở mức vài trăm miliampe. Việc sử dụng Domino Tép ATB-15 Hivero giúp tổ chức lại mớ dây điện chằng chịt phía sau mặt cánh tủ thành các bó cáp gọn gàng. Kỹ sư có thể dễ dàng phân tách mạch điều khiển đèn báo với các mạch động lực chính, nâng cao tính an toàn và thẩm mỹ cho tổng thể thiết bị.

Nếu doanh nghiệp của bạn đang cần tìm nguồn cung cấp vật tư thiết bị điện công nghiệp uy tín cho dự án, hãy liên hệ ngay qua hotline 0904.633.863 (Mr. Ninh). Chúng tôi chuyên phân phối sỉ các dòng sản phẩm chính hãng với mức chiết khấu B2B tốt nhất thị trường, hỗ trợ tư vấn kỹ thuật và báo giá nhanh chóng.



4. Các phụ kiện bắt buộc khi lắp ráp Domino Tép ATB-15 Hivero

Một dải cầu đấu chỉ đảm bảo an toàn kỹ thuật khi được trang bị đầy đủ các phụ kiện cơ khí đi kèm. Dưới đây là những chi tiết bắt buộc phải có trong quá trình lắp ráp.

4.1. Nắp chặn cuối cố định dải cầu đấu

Nắp chặn cuối là phụ kiện vô cùng quan trọng giúp khóa chặt toàn bộ các mắt nối trên thanh ray nhôm. Khi tiến hành thống kê khối lượng vật tư cho dự án, kỹ sư phải tính toán chính xác số lượng nắp chặn mã ATB-S15 tương ứng với số lượng cụm domino. Thao tác siết ốc trên nắp chặn sẽ tạo ra lực ép ngang, triệt tiêu mọi khoảng trống giữa các tép nối liền kề. Việc bỏ qua phụ kiện này sẽ khiến hệ thống lỏng lẻo, dễ bị xê dịch khi có lực kéo từ cáp điện tác động vào.



4.2. Nắp đậy nhựa bảo vệ an toàn tiếp điểm

Để ngăn ngừa nguy cơ chạm chập và bảo vệ người vận hành, việc trang bị nắp đậy nhựa trong suốt là yêu cầu kỹ thuật tối quan trọng. Khi lên danh mục vật tư, người thiết kế cần chọn đúng mã nắp đậy ATB-15D để tương thích hoàn hảo với kích thước của dòng cầu đấu 15A. Nắp đậy được gài cố định vào các khe rãnh thiết kế sẵn trên thân thiết bị, tạo thành một lớp áo giáp cách điện vững chắc. Phụ kiện này giúp ngăn chặn bụi bẩn, mạt kim loại hoặc hơi ẩm xâm nhập vào bề mặt tiếp điểm bằng đồng.

Chiều dài tiêu chuẩn của mỗi thanh nắp đậy nhựa ATB-15D thường là 1 mét. Việc lắp đặt phụ kiện này không chỉ đáp ứng tiêu chuẩn an toàn điện mà còn mang lại diện mạo chuyên nghiệp cho không gian tủ điều khiển thông qua các ưu điểm:

• Cho phép kỹ thuật viên dễ dàng quan sát tình trạng tiếp điểm bên trong mà không cần tháo dỡ.
• Hỗ trợ nhận diện nhanh chóng màu sắc dây dẫn để phục vụ công tác dò dây.
• Ngăn chặn triệt để sự xâm nhập của mạt kim loại sinh ra trong quá trình khoan cắt vỏ tủ.



4.3. Miếng đánh số quản lý dây dẫn

Trong các hệ thống tự động hóa phức tạp, việc định danh chính xác từng cực đấu nối là yếu tố sống còn để phục vụ công tác dò dây. Các dải miếng đánh số mã ATB-15N được thiết kế để gài vừa khít vào rãnh trên đỉnh của Domino Tép ATB-15 Hivero. Các miếng nhựa này được in sẵn dãy số thứ tự rõ nét, giúp người thợ đối chiếu nhanh chóng giữa bản vẽ sơ đồ nguyên lý và thực tế đấu nối. Hệ thống đánh số logic giúp giảm thiểu tối đa rủi ro đấu nhầm dây gây chập cháy trong quá trình thi công.



4.4. Thanh ray nhôm tiêu chuẩn

Thanh ray nhôm đóng vai trò là nền tảng chịu lực cho toàn bộ hệ thống cầu đấu mắt rời bên trong tủ điện. Các mã thanh ray như ATB-CH-G (loại thường) hoặc ATB-CH-C (loại bẻ) được gia công với biên dạng chuẩn công nghiệp, tương thích tuyệt đối với ngàm kẹp của thiết bị. Khi thi công, người thợ sẽ đo đạc và cắt thanh ray theo kích thước bản vẽ, sau đó dùng vít tự khoan bắt cố định xuống tấm đế tủ. Độ cứng vững của thanh ray quyết định trực tiếp đến khả năng chống xệ và chống rung của toàn bộ dải thiết bị đấu nối.



4.5. Thanh đồng nối tắt tín hiệu

Đối với các ứng dụng cần phân phối chung một nguồn điện áp cho nhiều thiết bị, thanh đồng nối tắt là phụ kiện không thể thiếu. Khi lên dự toán chi phí, kỹ sư cần bổ sung các thanh đồng răng lược có bước răng phù hợp với khoảng cách giữa các cực của cầu đấu 15A. Phụ kiện này được chèn trực tiếp vào khe hở giữa các mắt nối, giúp liên kết điện học hàng loạt cực lại với nhau một cách nhanh chóng. Phương pháp này thay thế hoàn toàn việc bấm cos nối dây thủ công, giúp tiết kiệm thời gian thi công và tăng tính thẩm mỹ.



5. Hướng dẫn quy trình đấu nối Domino Tép ATB-15 Hivero

Để đảm bảo khả năng truyền tải dòng điện ổn định, thao tác đấu nối cáp vào thiết bị phải tuân thủ nghiêm ngặt các bước kỹ thuật. Dưới đây là quy trình chuẩn được áp dụng tại các nhà máy sản xuất tủ điện.

5.1. Chuẩn bị tiết diện dây và tuốt vỏ cáp

Bước đầu tiên trong quy trình là lựa chọn loại dây cáp có tiết diện phù hợp với thông số của Domino Tép ATB-15 Hivero, tối ưu nhất là cáp 2.0mm². Người thợ sử dụng kìm tuốt dây chuyên dụng để bóc tách lớp vỏ cách điện PVC bên ngoài, để lộ phần lõi đồng bên trong. Chiều dài đoạn lõi đồng được tuốt phải vừa vặn với độ sâu của ngàm kẹp trên cầu đấu, thông thường dao động từ 8mm đến 10mm. Nếu tuốt dây quá ngắn, ngàm kẹp sẽ cắn vào lớp vỏ nhựa gây mất kết nối điện học.

Ngược lại, nếu đoạn lõi đồng được tuốt quá dài, phần dây trần sẽ bị hở ra ngoài không gian, tiềm ẩn nguy cơ phóng điện chéo giữa các pha. Sau khi tuốt vỏ, kỹ thuật viên bắt buộc phải sử dụng đầu cos kim loại để bấm chặt vào lõi cáp tơ. Việc bấm cos giúp gom gọn các sợi đồng nhỏ, ngăn chặn tình trạng đứt gãy khi chịu lực ép từ bu lông. Đây là tiêu chuẩn thi công bắt buộc nhằm đảm bảo độ bền cơ học và điện học cho mọi điểm đấu nối công nghiệp.



5.2. Thao tác siết lực bu lông đúng tiêu chuẩn

Sau khi đưa đầu cos vào sâu bên trong ngàm kẹp, người thợ tiến hành dùng tua vít để siết chặt bu lông M3.5. Như đã đề cập ở phần thông số kỹ thuật, lực siết tiêu chuẩn phải đạt mức 10kgf.Cm để đảm bảo độ bám giữ tối đa. Kỹ thuật viên nên sử dụng tua vít lực có chức năng cài đặt mô men xoắn để tránh tình trạng siết quá tay làm tuôn ren ốc. Thao tác siết lực đồng đều trên toàn bộ dải cầu đấu giúp triệt tiêu các điểm phát nhiệt cục bộ, nâng cao tuổi thọ vận hành của hệ thống.

6. Tiêu chuẩn kiểm tra vận hành và bảo trì định kỳ

Trước khi đóng điện đưa hệ thống vào vận hành chính thức, công tác đo đạc kiểm tra tại các điểm đấu nối Domino Tép ATB-15 Hivero là quy trình bắt buộc. Kỹ thuật viên phải sử dụng đồng hồ vạn năng để đo thông mạch toàn bộ các tuyến cáp, đảm bảo không có sự cố đấu nhầm chân tín hiệu. Đồng thời, việc đo điện trở cách điện giữa các pha và giữa pha với tiếp địa giúp xác nhận lớp vỏ nhựa không bị rạn nứt trong quá trình thi công. Chỉ khi các chỉ số đo lường đạt chuẩn, tủ điện mới được phép cấp nguồn chạy thử nghiệm.

Trong quá trình vận hành dài hạn, hệ thống cầu đấu cần được đưa vào danh mục bảo dưỡng định kỳ của nhà máy. Các kỹ sư bảo trì nên sử dụng súng đo nhiệt độ hồng ngoại để quét qua toàn bộ dải domino khi tải đang hoạt động ở mức tối đa. Bất kỳ điểm phát nhiệt bất thường nào vượt quá giới hạn 45 độ C đều là dấu hiệu cảnh báo sớm về sự suy giảm chất lượng tiếp xúc. Khi phát hiện sự cố, bộ phận kỹ thuật cần tiến hành kiểm tra tồn kho vật tư để xuất kho thay thế ngay lập tức các mắt nối bị lão hóa.

Việc thay thế các mắt nối bị hỏng phải tuân thủ nguyên tắc sử dụng đúng mã hàng ATB-15 để đảm bảo tính đồng bộ cơ học trên thanh ray. Nếu sử dụng lẫn lộn các loại cầu đấu khác hãng, sự sai lệch về kích thước ngàm kẹp sẽ phá vỡ kết cấu vững chắc của toàn bộ dải thiết bị. Sau mỗi lần can thiệp sửa chữa, người thợ phải lắp đặt lại đầy đủ nắp đậy bảo vệ và miếng đánh số như thiết kế ban đầu. Sự tuân thủ nghiêm ngặt các tiêu chuẩn bảo trì này chính là chìa khóa để duy trì sự ổn định của toàn bộ dây chuyền sản xuất.
