Cos mỏ vịt Chaer (đầu cos kim dẹp/đầu cos C45) là thiết bị đấu nối chuyên dụng nổi bật với phần đầu tiếp xúc được vát phẳng dạng bản dẹp. Thiết kế này giải quyết triệt để bài toán đấu nối cáp điện vào các thiết bị đóng cắt có khe cắm hẹp như MCB, RCBO hoặc terminal block (cầu đấu). Sản phẩm được chế tạo từ đồng đỏ nguyên chất và mạ thiếc bảo vệ, giúp tối ưu hóa khả năng truyền tải dòng điện, loại trừ hiện tượng mo-ve đánh lửa và đảm bảo kết cấu cơ học vững chắc cho hệ thống tủ điện công nghiệp.



1. Tổng quan về thiết bị cos mỏ vịt Chaer

Trong các hệ thống tủ điện phân phối và điều khiển, việc kết nối dây cáp với các thiết bị đóng cắt có khe cắm nhỏ hẹp luôn đòi hỏi những giải pháp kỹ thuật chuyên biệt. Cos mỏ vịt Chaer được nghiên cứu và chế tạo nhằm đáp ứng chính xác yêu cầu khắt khe này, đảm bảo tính an toàn và ổn định cho toàn bộ mạch điện.

1.1. Khái niệm và hình dáng thiết kế đặc trưng

Cos mỏ vịt, hay còn được giới kỹ thuật gọi là đầu cos kim dẹp, là một loại phụ kiện đấu nối điện có cấu tạo bao gồm phần thân ống hình trụ để luồn dây cáp và phần đầu tiếp xúc được vát phẳng, kéo dài giống như hình dáng chiếc mỏ vịt. Khác biệt hoàn toàn so với các loại mặt bích tròn cần phải bắt bu-lông, phần đầu dẹp của thiết bị này được thiết kế để cắm trực tiếp vào các rãnh kẹp hoặc khe siết ốc của thiết bị điện. Thiết kế hình học đặc thù này giúp tận dụng tối đa không gian chật hẹp bên trong các khoang chứa thiết bị của tủ bảng điện công nghiệp.

Việc ứng dụng chuẩn xác các phụ kiện có hình dáng vát phẳng giúp kỹ thuật viên thao tác nhanh chóng hơn trong quá trình đi dây sơ đồ nguyên lý. Sản phẩm tạo ra một khối tiếp xúc cứng cáp, ngăn chặn tình trạng các sợi đồng mỏng của dây cáp mềm bị tưa ra hoặc đứt gãy khi chịu lực siết trực tiếp từ ốc vít. Để tìm hiểu thêm về sự đa dạng của các chuẩn loại phụ kiện cùng thương hiệu nhằm phục vụ cho từng mục đích cụ thể, người dùng có thể tra cứu thông tin phân loại chi tiết.

>>> Xem thêm: Các sản phẩm Đầu cos – đầu cốt – đầu nối Chaer



1.2. Vai trò kết nối trong hệ thống điện hạ thế

Trong mạng lưới điện hạ thế, thiết bị này đóng vai trò như một bộ chuyển đổi cơ học trung gian, biến đổi một bó sợi cáp mềm dẻo thành một thanh dẫn điện cứng cáp tại điểm tiếp xúc. Khi được kẹp chặt bên trong khe của thiết bị đóng cắt, phần bản dẹp sẽ gia tăng đáng kể diện tích truyền dẫn dòng điện, làm giảm điện trở tiếp xúc xuống mức thấp nhất. Điều này giúp ngăn chặn hiệu quả hiện tượng phát nhiệt cục bộ, bảo vệ lớp vỏ cách điện của dây dẫn không bị nóng chảy khi hệ thống vận hành ở dòng tải định mức liên tục.

Ngoài ra, việc sử dụng phụ kiện trung gian này còn tăng cường độ bền kéo cơ học cho các điểm nối. Trong môi trường công nghiệp, nơi các thiết bị điện thường xuyên chịu tác động của độ rung động từ máy móc, một điểm đấu nối lỏng lẻo có thể gây ra hiện tượng phóng hồ quang điện cực kỳ nguy hiểm. Đầu cốt dẹp khi được ép chuẩn xác sẽ bám chặt vào lõi cáp, đảm bảo sợi dây không bị tuột khỏi chân thiết bị ngay cả khi có ngoại lực tác động vô tình trong quá trình bảo trì định kỳ.



2. Đặc điểm cấu tạo cơ khí của cos mỏ vịt Chaer

Hiệu suất dẫn điện và tuổi thọ của phụ kiện phụ thuộc hoàn toàn vào chất lượng vật liệu cũng như độ chính xác trong khâu gia công cơ khí. Việc nắm rõ các đặc điểm cấu tạo sẽ giúp kỹ sư điện đánh giá đúng năng lực truyền tải của linh kiện.

2.1. Vật liệu đồng nguyên chất dẫn điện tối ưu

Phần lõi của cos mỏ vịt Chaer được đúc ép từ đồng đỏ nguyên chất, loại vật liệu sở hữu đặc tính dẫn điện cực tốt chỉ đứng sau bạc. Cấu trúc tinh thể đồng đặc chắc giúp các hạt electron di chuyển tự do với trở kháng thấp, giảm thiểu suy hao điện năng trên đường truyền. Độ tinh khiết của hợp kim đồng cũng quyết định trực tiếp đến khả năng chịu tải nhiệt, giúp sản phẩm không bị biến dạng hay nóng chảy khi xuất hiện các dòng điện ngắn mạch thoáng qua trong hệ thống.

Bên cạnh đặc tính điện học, đồng nguyên chất còn cung cấp độ dẻo dai cơ học cần thiết cho quá trình thao tác lắp đặt. Khi sử dụng kìm ép để bấm cos, phần thân ống sẽ biến dạng theo chiều lực tác động, ôm siết lấy các bó cáp một cách hoàn hảo mà không xuất hiện các vết nứt vỡ kim loại. Độ dày của thành ống được nhà sản xuất tính toán theo các bộ tiêu chuẩn quốc tế, đảm bảo sự cân bằng giữa khả năng chịu lực ép và không gian chiếm dụng bên trong máng cáp.



2.2. Lớp mạ bề mặt chống hiện tượng oxy hóa

Nhằm bảo vệ lõi đồng trước các tác nhân ăn mòn từ môi trường, toàn bộ bề mặt sản phẩm được phủ một lớp mạ thiếc điện phân đồng đều. Lớp mạ này đóng vai trò như một rào cản vật lý, cách ly đồng đỏ khỏi oxy và hơi ẩm, triệt tiêu hoàn toàn khả năng hình thành lớp gỉ đồng cách điện. Nhờ công nghệ mạ hiện đại, sản phẩm có thể hoạt động bền bỉ trong các tủ điện ngoài trời hoặc các phân xưởng sản xuất hóa chất mà bề mặt vẫn duy trì độ sáng bóng, không bị xỉn màu hay rỗ mặt.



2.3. Thiết kế bản dẹp tăng cường diện tích tiếp xúc

Điểm nhấn kỹ thuật quan trọng nhất của dòng sản phẩm này nằm ở phần đầu mỏ vịt được ép bẹt với tỷ lệ kích thước chuẩn xác. Bề mặt phẳng của bản dẹp tạo ra diện tích tiếp xúc tối đa với các má kẹp của thiết bị điện, giúp phân bổ dòng điện đồng đều và tránh hiện tượng tập trung mật độ dòng điện tại các góc cạnh. Độ cứng của phần bản dẹp được gia cường qua quá trình đột dập nguội, giúp nó không bị cong vênh khi chịu lực siết ép cường độ cao từ ốc vít của chân aptomat.

Kích thước chiều dài và chiều rộng của bản dẹp được thiết kế đa dạng nhằm tương thích hoàn hảo với độ sâu và độ rộng của các khe cắm thiết bị khác nhau. Các cạnh viền xung quanh phần mỏ vịt được bo tròn mềm mại, loại bỏ hoàn toàn các gờ kim loại sắc nhọn, ngăn ngừa nguy cơ làm xước các bộ phận cách điện bằng nhựa lân cận trong quá trình thợ kỹ thuật nhét phụ kiện vào khe đấu nối.

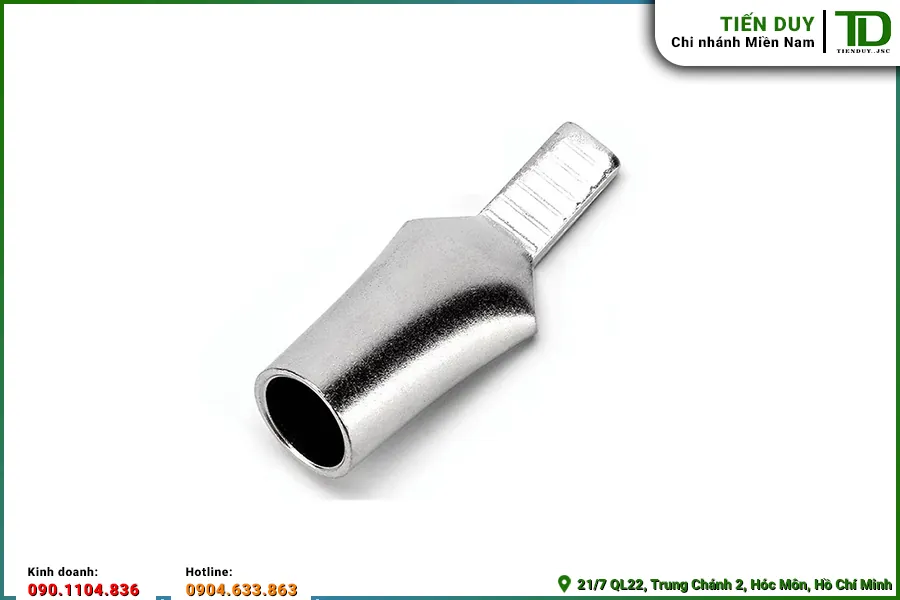

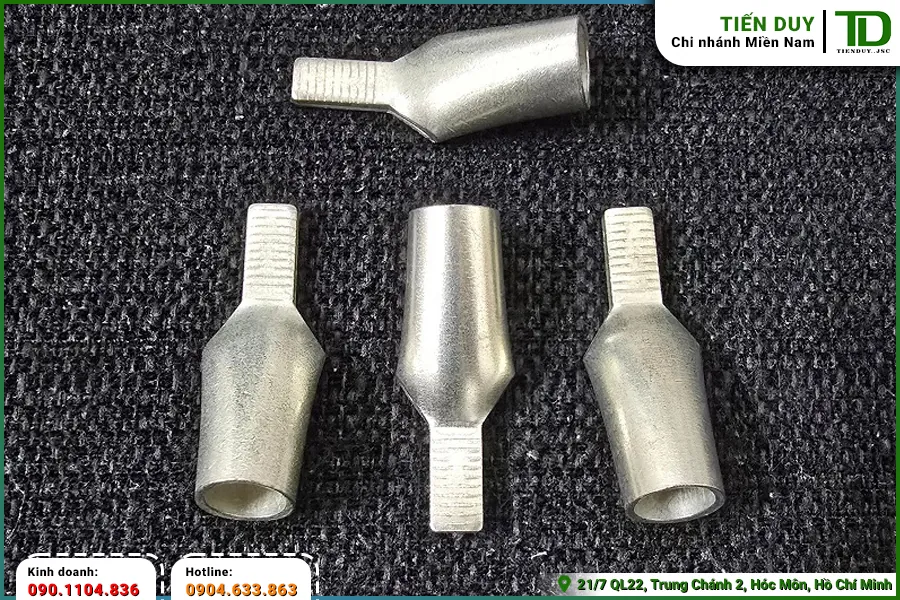

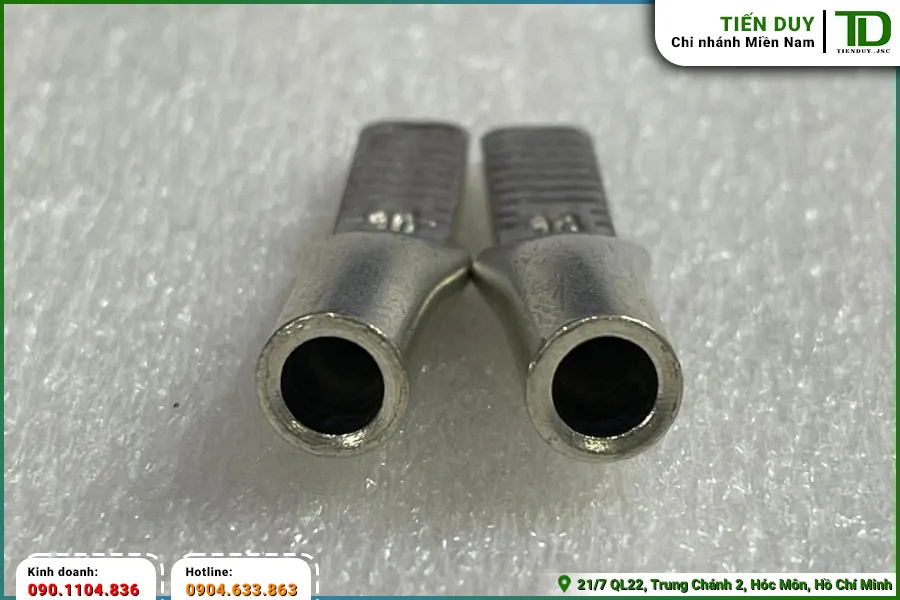

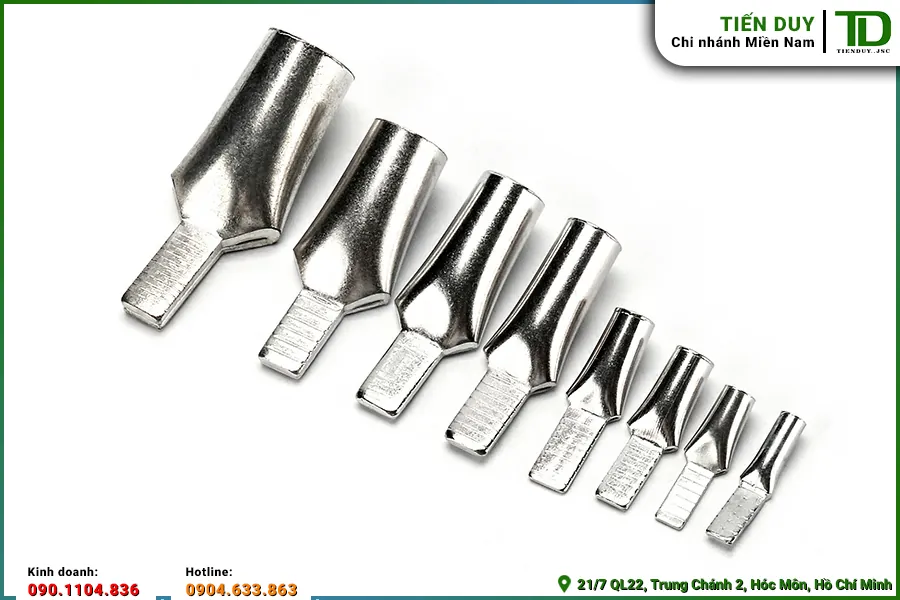

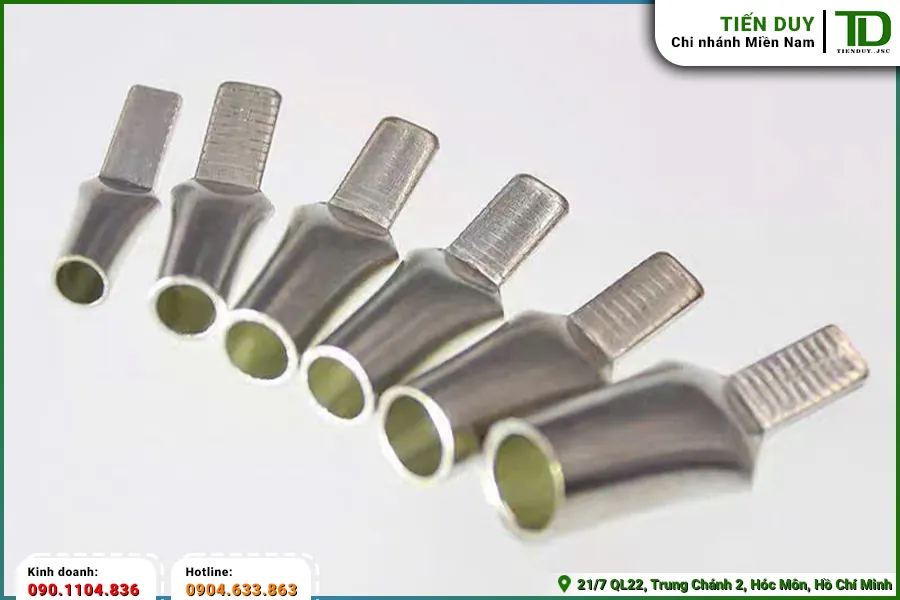

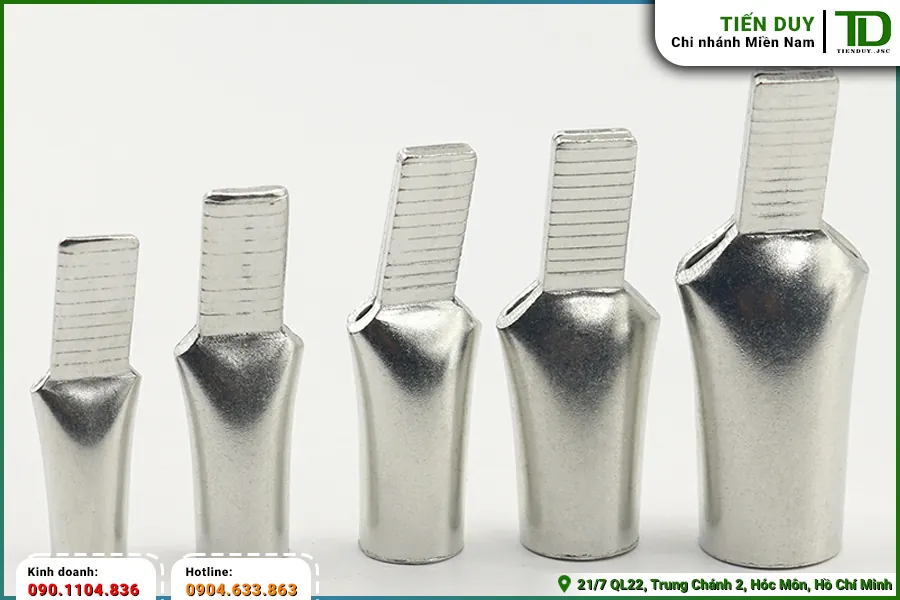

3. Ứng dụng của cos mỏ vịt Chaer trong tủ điện công nghiệp

Với thiết kế chuyên biệt, linh kiện này được ưu tiên sử dụng tại các vị trí không gian chật hẹp, nơi các loại phụ kiện bắt ốc truyền thống không thể tiếp cận được.

3.1. Đấu nối vào aptomat tép MCB và RCBO

Aptomat tép (MCB) và thiết bị chống rò (RCBO) là những linh kiện đóng cắt phổ biến nhất trong các tủ phân phối điện chiếu sáng và động lực nhỏ. Đặc điểm chung của các thiết bị này là chân cực dạng khe cắm vuông vức, vận hành bằng cơ chế siết ốc ép lồng. Khi sử dụng cos mỏ vịt Chaer, kỹ thuật viên chỉ cần đẩy phần bản dẹp vào sâu bên trong khe và vặn chặt ốc. Mặt phẳng của phụ kiện sẽ tiếp xúc hoàn toàn với má kẹp của MCB, tạo ra một đường truyền điện áp thấp an toàn tuyệt đối.

Nếu sử dụng dây cáp lõi mềm nhiều sợi mà không có phụ kiện bọc đầu, lực siết của ốc vít MCB sẽ làm đứt gãy các sợi đồng con, làm giảm tiết diện thực tế của dây dẫn. Dần theo thời gian, điểm đấu nối này sẽ bị oxy hóa, sinh nhiệt và có nguy cơ làm chảy nhựa vỏ aptomat. Việc chuẩn hóa bằng phụ kiện mỏ vịt loại bỏ triệt để nguy cơ này, giúp cụm thiết bị đóng cắt duy trì tuổi thọ theo đúng định mức thiết kế của nhà máy.



3.2. Tích hợp cùng các khối rơ le trung gian

Trong hệ thống điều khiển tự động, các đế cắm của rơ le trung gian, timer hoặc rơ le nhiệt thường có không gian các cực rất sát nhau. Phụ kiện mỏ vịt cỡ nhỏ là giải pháp tối ưu để đi dây tín hiệu tại các vị trí này. Bản dẹp mỏng giúp đầu cáp dễ dàng luồn vào các khe tiếp điểm mà không gây chạm chập sang các pha lân cận. Tính gọn gàng của mối ghép giúp sơ đồ đi dây trong tủ điều khiển trở nên khoa học, hỗ trợ quá trình dò lỗi và thay thế linh kiện sau này diễn ra thuận lợi.



3.3. Lắp ráp tại cụm terminal block phân phối

Terminal block hay cầu đấu dây là khu vực trung chuyển tín hiệu và nguồn điện giữa các khoang trong tủ điện. Tương tự như MCB, nhiều loại cầu đấu hiện đại sử dụng cơ cấu kẹp lò xo hoặc kẹp ốc khe hẹp. Cos mỏ vịt đóng vai trò như một thanh chốt kim loại cứng cáp, cắm sâu vào trong lòng cầu đấu. Diện tích tiếp xúc phẳng giúp triệt tiêu hiện tượng sụt áp trên các đường truyền tín hiệu analog đường dài của các cảm biến đo lường.

Hơn nữa, khi thi công các cụm cầu đấu nối tiếp với số lượng lên đến hàng trăm điểm, việc kẹp đầu cos sẵn cho toàn bộ dây cáp sẽ tăng tốc độ lắp ráp tại xưởng lên gấp nhiều lần. Thợ điện không cần phải nắn chỉnh từng sợi cáp con cho khỏi tưa, mà chỉ việc cắm các đầu mỏ vịt đã được ép hoàn chỉnh vào đúng vị trí và siết ốc cố định đồng loạt.



3.4. Kết nối với các bộ điều khiển tự động hóa PLC

Ngõ vào và ngõ ra của các module PLC thường yêu cầu sự tinh gọn tối đa do mật độ chân cắm cực kỳ dày đặc. Việc sử dụng cáp tín hiệu được bấm đầu mỏ vịt chuẩn xác giúp kết nối vững chắc vào các terminal của PLC mà không làm hỏng cấu trúc lẫy nhựa bảo vệ. Lớp mạ thiếc trên phụ kiện còn hỗ trợ truyền dẫn các tín hiệu xung tần số cao một cách ổn định, không bị nhiễu do tiếp xúc kém.

Để nhận tư vấn chi tiết về các thông số kỹ thuật và kiểm tra số lượng tồn kho cho dự án, quý khách hàng vui lòng liên hệ phòng kinh doanh Tiến Duy qua hotline 0901.104.836 (Ms Hiền). Đội ngũ chuyên môn sẽ hỗ trợ bóc tách khối lượng và cung cấp mức giá sỉ tối ưu nhất.



4. Các tiêu chí kỹ thuật khi lựa chọn cos mỏ vịt Chaer

Lựa chọn sai thông số phụ kiện không chỉ gây khó khăn cho quá trình thi công mà còn tiềm ẩn rủi ro chạm chập điện. Kỹ thuật viên cần căn cứ vào các thông số định danh để chọn đúng mã hàng.

4.1. Tính tương thích với tiết diện dây dẫn

Yếu tố quan trọng hàng đầu là kích thước của ống luồn cáp phải hoàn toàn tương thích với tiết diện lõi đồng của dây dẫn. Nếu sử dụng mã hàng có ống luồn quá lớn so với dây, lực ép của kìm sẽ không thể làm cho thành ống bám chặt vào cáp, tạo ra các khe hở không khí bên trong mối nối. Ngược lại, nếu chọn phụ kiện quá nhỏ, thợ thi công sẽ không thể đút lọt bó sợi cáp, dẫn đến hành vi cắt xén bớt lõi đồng sai nguyên tắc kỹ thuật.

Thông số tiết diện hỗ trợ luôn được in rõ ràng trên bao bì và dập chìm trên thân phụ kiện, thường trải dài từ các cỡ nhỏ 1.5mm², 2.5mm² dùng cho mạch tín hiệu, đến các cỡ lớn 16mm², 35mm² dùng cho mạch động lực. Việc rà soát kỹ bảng vẽ thi công và đối chiếu với thông số nhà sản xuất giúp bộ phận vật tư kiểm soát chặt chẽ danh mục đặt hàng, tránh lãng phí do mua sai chủng loại.



4.2. Chiều dài và độ rộng của bản cực dẹp

Bên cạnh tiết diện cáp, kích thước của phần mỏ vịt (chiều dài và độ rộng mặt phẳng) phải phù hợp với độ sâu và khoảng hở của khe cắm trên thiết bị điện. Nếu bản dẹp quá rộng, nó sẽ không thể đút lọt vào chân aptomat. Nếu bản dẹp quá ngắn, diện tích tiếp xúc sẽ không đủ, và lực siết của ốc vít có thể chỉ chạm vào phần mép chứ không ép chặt được toàn bộ mặt phẳng kim loại. Kỹ sư thiết kế cần tham khảo catalogue của cả phụ kiện đấu nối và thiết bị đóng cắt để đảm bảo sự khớp nối cơ khí hoàn hảo này.



5. Bảng giá cos mỏ vịt Chaer niêm yết mới nhất

Hệ thống báo giá linh kiện minh bạch là cơ sở quan trọng để phòng dự toán lập kế hoạch chi phí cho các gói thầu lắp đặt tủ bảng điện. Mức giá niêm yết luôn đi đôi với chất lượng hợp kim và độ tinh xảo của sản phẩm.

5.1. Chi tiết báo giá các mã hàng tiêu chuẩn

Dưới đây là bảng số liệu tổng hợp mức giá niêm yết cơ sở cho các dòng cos mỏ vịt tiêu chuẩn được sử dụng rộng rãi nhất trên thị trường. Các thông số giá này chưa bao gồm thuế VAT và được dùng làm căn cứ để tính toán tỷ lệ chiết khấu theo khối lượng đơn hàng B2B. Việc cập nhật giá cos mỏ vịt Chaer thường xuyên giúp các đơn vị thi công tránh được rủi ro trượt giá vật tư trong suốt quá trình triển khai dự án dài hạn.

Bảng 1: Báo giá niêm yết cos mỏ vịt Chaer tiêu chuẩn



5.2. Tương quan giữa độ dày vật liệu và thông số giá

Nhìn vào dữ liệu bảng giá, chi phí sản phẩm tăng lên tương ứng với kích thước tiết diện cáp mà nó hỗ trợ. Đối với các mã hàng dùng cho dây điều khiển nhỏ (1.5mm² – 4mm²), chi phí đơn chiếc khá thấp do lượng đồng nguyên liệu ít và thao tác dập khuôn đơn giản. Tuy nhiên, ở các mã hàng chịu tải lớn (từ 16mm² đến 35mm²), độ dày của bản dẹp và thành ống luồn cáp phải được gia cố đáng kể để chịu dòng định mức lớn, dẫn đến hao phí vật liệu và giá thành sản xuất tăng theo.



5.3. Hướng dẫn tra cứu mã hàng trên catalog

Để công tác quản lý vật tư diễn ra khoa học, nhân sự thi công cần nắm vững quy tắc giải mã thông số trên catalog. Thông thường, mã sản phẩm sẽ bắt đầu bằng chữ cái định danh dòng mỏ vịt, theo sau là con số chỉ tiết diện dây dẫn. Một số hãng còn bổ sung thêm hậu tố để phân biệt chiều dài bản dẹp. Việc tra cứu chéo mã hàng trên bảng giá và tài liệu kỹ thuật giúp hạn chế tuyệt đối sai sót trong khâu xuất nhập kho tại công trình.

6. Yêu cầu thao tác bấm cos mỏ vịt Chaer an toàn

Để phát huy tối đa công năng của linh kiện, thao tác gia công bấm ép phải được thực hiện chuẩn xác bởi thợ điện có tay nghề. Bước đầu tiên, lớp vỏ cách điện của cáp dẫn cần được tuốt bỏ một đoạn có chiều dài đúng bằng độ sâu của phần ống kim loại. Tuyệt đối không tuốt dây quá dài làm lộ lõi đồng ra ngoài gây mất an toàn, cũng như không tuốt quá ngắn khiến phần vỏ bọc bị kẹp vào bên trong ống dẫn đến cách điện mũi cos. Các sợi đồng con sau khi tuốt vỏ phải giữ nguyên trạng thái xoắn gọn, không được tưa tẽ sang hai bên.

Việc chọn dụng cụ bấm ép đóng vai trò quyết định đến chất lượng mối nối. Với các mã hàng nhỏ, thợ kỹ thuật có thể sử dụng kìm cơ bóp tay có khuôn đúc ngàm ép dạng điểm dập. Đối với các phụ kiện cỡ lớn dùng cho cáp động lực, bắt buộc phải sử dụng kìm ép thủy lực để đảm bảo đủ lực nén cơ học. Khi thao tác, hàm kìm phải được đặt đúng vào vị trí rãnh trên thân ống luồn, tránh kẹp nhầm lên phần bản dẹp làm biến dạng mặt phẳng tiếp xúc. Lực bóp phải đều tay cho đến khi kìm tự nhả lẫy (đối với kìm cơ) hoặc đạt đủ áp suất (đối với kìm thủy lực).

Mối ép đạt tiêu chuẩn kỹ thuật sẽ có phần ống kim loại ôm sát lõi cáp, không bị nứt vỡ lớp mạ bề mặt. Kỹ thuật viên cần tiến hành kiểm tra nhanh bằng cách dùng tay kéo thử sợi cáp với lực vừa phải, nếu cáp không bị tuột rời thì mối nối được đánh giá là an toàn. Sau đó, phần ống tiếp xúc sẽ được lồng thêm ống gen co nhiệt để gia cố lớp cách điện trước khi cắm trực tiếp vào khe thiết bị đóng cắt.



Hệ thống Tiến Duy cam kết đồng hành cùng các tổng thầu cơ điện thông qua việc cung cấp nguồn vật tư phụ kiện tủ điện chất lượng, đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất. Quy trình giao nhận hàng hóa linh hoạt và chuyên nghiệp sẽ hỗ trợ các dự án duy trì tiến độ lắp ráp ổn định, tối ưu hóa năng suất hoạt động của xưởng thi công.
