Công tắc hành trình Hivero (Limit Switch) là thiết bị cơ điện chuyên dụng để giới hạn chuyển động trong các dây chuyền tự động hóa. Sản phẩm nổi bật với hai mã RZ-15GW2S-B3 (cơ cấu cần gạt con lăn – Roller Lever) và RZ-15GW-B3 (cơ cấu cần gạt thẳng – Lever 110mm), hỗ trợ dòng tải định mức 10A và điện áp 250VAC. Trong công nghiệp, thiết bị được ứng dụng rộng rãi để ngắt mạch an toàn, kiểm soát vị trí băng tải, giám sát cửa tủ điện và tạo tín hiệu liên động cho máy móc. Cấu tạo tiếp điểm đóng cắt nhanh nhạy giúp hệ thống điều khiển nhận diện chính xác tọa độ cơ khí của vật thể.



1. Thông tin cơ bản về công tắc hành trình Hivero

Trong các hệ thống điều khiển tự động hóa, việc xác định chính xác tọa độ của cơ cấu chấp hành là yêu cầu kỹ thuật cốt lõi. Thiết bị công tắc hành trình Hivero được thiết kế chuyên biệt để đảm nhận nhiệm vụ giám sát vị trí này.

1.1. Bản chất của thiết bị giới hạn chuyển động

Về bản chất kỹ thuật, đây là một loại khí cụ điện đóng cắt mạch tín hiệu dựa trên sự va chạm cơ học từ bên ngoài. Khi một vật thể chuyển động chạm vào cơ cấu chấp hành của công tắc, lực tác động sẽ được truyền vào bên trong để làm thay đổi trạng thái của các tiếp điểm điện. Quá trình chuyển đổi từ tín hiệu cơ học sang tín hiệu điện này diễn ra gần như tức thời với độ trễ cực thấp. Nhờ đặc tính phản hồi nhanh, thiết bị giúp bộ điều khiển trung tâm nhận biết chính xác thời điểm vật thể đi qua một tọa độ cụ thể. Kỹ sư thường lên dự toán vật tư thiết bị này cho các cơ cấu máy móc cần độ chính xác cao về mặt vị trí. Việc sử dụng tín hiệu cơ điện thuần túy mang lại độ tin cậy vượt trội so với các loại cảm biến quang học trong môi trường nhiều bụi bẩn.



1.2. Cấu tạo cơ khí và nguyên lý kích hoạt tiếp điểm

Cấu tạo của một bộ công tắc giới hạn Hivero tiêu chuẩn bao gồm ba phần chính là cơ cấu truyền động, thân vỏ bảo vệ và khối tiếp điểm điện. Cơ cấu truyền động thường là các loại cần gạt thẳng hoặc cần gạt có gắn con lăn, được thiết kế để chịu lực ma sát liên tục từ các vật thể di chuyển. Thân vỏ của thiết bị được đúc từ vật liệu nhựa công nghiệp hoặc hợp kim nhôm, mang lại khả năng chống va đập và ngăn chặn bụi bẩn xâm nhập vào bên trong. Sự kết hợp giữa các thành phần này tạo nên một khối thiết bị vững chắc, có khả năng hoạt động bền bỉ trong môi trường nhà xưởng khắc nghiệt.

Khối tiếp điểm điện bên trong thân vỏ là nơi trực tiếp thực hiện chức năng đóng cắt dòng điện tín hiệu. Các lá đồng tiếp điểm được gia công với độ đàn hồi cao, kết hợp cùng cơ cấu lò xo nảy nhanh để dập tắt hồ quang điện phát sinh khi chuyển mạch. Thông thường, thiết bị sẽ cung cấp một cặp tiếp điểm thường đóng (NC) và một cặp tiếp điểm thường mở (NO) để kỹ sư linh hoạt lựa chọn phương án đấu nối. Khi cơ cấu gạt bị tác động vượt qua một góc độ nhất định, lò xo sẽ bung ra làm đảo trạng thái của toàn bộ các tiếp điểm này.



2. Các ứng dụng của công tắc hành trình Hivero trong dây chuyền tự động

Nhờ khả năng phản hồi tín hiệu cơ học chính xác, thiết bị này được tích hợp vào hầu hết các khâu của dây chuyền sản xuất. Dưới đây là những ứng dụng phổ biến nhất của công tắc hành trình Hivero trong thực tế.

2.1. Giới hạn hành trình của hệ thống băng tải

Trong các hệ thống băng tải vận chuyển hàng hóa, việc kiểm soát điểm đầu và điểm cuối của hành trình là cực kỳ quan trọng. Thiết bị được lắp đặt tại các vị trí chốt chặn để phát hiện khi kiện hàng đã di chuyển đến đúng tọa độ yêu cầu. Khi thùng hàng chạm vào cần gạt, tiếp điểm sẽ đóng lại và gửi tín hiệu điện áp về bộ lập trình PLC để ra lệnh dừng động cơ kéo băng tải. Ứng dụng này giúp ngăn chặn tình trạng hàng hóa bị dồn ứ hoặc rơi rớt ra khỏi dây chuyền do động cơ chạy vượt quá giới hạn cho phép.

Ngoài ra, thiết bị còn được dùng để phân luồng sản phẩm trên các hệ thống băng chuyền phân loại tự động. Khi một vật thể có kích thước lớn đi qua và gạt trúng cần tác động, tín hiệu sẽ kích hoạt xi lanh khí nén đẩy vật thể đó sang một nhánh băng tải khác. Kỹ thuật viên cần tính toán kỹ khoảng cách lắp đặt để đảm bảo lực va chạm từ kiện hàng không làm gãy cơ cấu gạt của công tắc. Việc bố trí hợp lý sẽ giúp dây chuyền vận hành trơn tru và tối ưu hóa năng suất phân loại hàng hóa.



2.2. Kiểm soát vị trí dừng của cơ cấu nâng hạ

Đối với các cơ cấu nâng hạ như tời điện hay thang tời hàng, thiết bị đóng vai trò xác định vị trí dừng chính xác ở từng tầng. Khi bàn nâng di chuyển lên đến cao độ đã thiết lập, một thanh cam gắn trên bàn nâng sẽ tỳ vào cần gạt của công tắc. Tín hiệu ngắt mạch ngay lập tức được truyền về khởi động từ, cắt nguồn điện cấp cho động cơ tời để bàn nâng dừng lại đúng vị trí mặt sàn. Cơ chế này đảm bảo an toàn tuyệt đối cho quá trình bốc dỡ hàng hóa, tránh hiện tượng buồng thang bị lệch cốt so với mặt nền.

Trong các ứng dụng nâng hạ tải trọng lớn, kỹ sư thường thiết kế hệ thống giới hạn hành trình kép để tăng cường độ tin cậy. Một công tắc sẽ làm nhiệm vụ dừng thông thường, trong khi công tắc thứ hai được đặt cao hơn một chút để làm nhiệm vụ bảo vệ quá mức. Nếu thiết bị thứ nhất bị hỏng tiếp điểm và không thể ngắt mạch, cơ cấu nâng sẽ tiếp tục đi lên và chạm vào thiết bị thứ hai để kích hoạt hệ thống phanh khẩn cấp. Phương pháp dự phòng này là tiêu chuẩn bắt buộc khi thiết kế các hệ thống cẩu trục trong nhà xưởng.



2.3. Xác nhận vị trí vật thể trên mâm xoay

Trên các mâm xoay cấp phôi tự động của máy gia công CNC, thiết bị được dùng để xác nhận vị trí góc quay của mâm. Mỗi khi mâm xoay hoàn thành một góc chia độ, vấu cam sẽ gạt qua công tắc để báo cho hệ thống biết phôi đã vào đúng vị trí gia công. Sự phối hợp nhịp nhàng giữa tín hiệu cơ khí và lệnh điều khiển điện tử giúp máy móc hoạt động với độ chính xác lặp lại cực cao. Tín hiệu này là điều kiện tiên quyết để trục chính của máy CNC bắt đầu thực hiện các chu trình gia công tự động như sau:

• Kích hoạt xi lanh kẹp chặt phôi kim loại vào mâm cặp.
• Điều khiển trục chính hạ mũi khoan xuống đúng tọa độ.
• Bơm dung dịch làm mát vào khu vực đang cắt gọt.



2.4. Đếm số lượng sản phẩm di chuyển qua chốt chặn

Một ứng dụng đơn giản nhưng hiệu quả khác là sử dụng thiết bị để đếm số lượng sản phẩm di chuyển qua một chốt chặn cơ học. Mỗi lần một sản phẩm trượt qua và làm gạt cần tác động, một xung điện sẽ được gửi về bộ đếm counter trên tủ điện. Kỹ thuật viên có thể cài đặt bộ đếm để tự động dừng dây chuyền khi đã đạt đủ số lượng sản phẩm đóng gói cho một thùng. Phương pháp đếm cơ học này rất phù hợp cho các môi trường nhiều bụi bẩn, nơi mà các loại cảm biến quang học dễ bị nhiễu tín hiệu.



3. Những ứng dụng bảo vệ an toàn bằng công tắc giới hạn Hivero

Bên cạnh chức năng điều khiển tọa độ, công tắc giới hạn Hivero còn là chốt chặn an toàn cuối cùng bảo vệ máy móc khỏi các sự cố cơ khí. Các ứng dụng này đòi hỏi thiết bị phải có độ bền tiếp điểm cực cao.

3.1. Ngắt mạch khi cơ cấu cơ khí vượt quá giới hạn

Chức năng ngắt mạch bảo vệ được kích hoạt khi một cơ cấu chuyển động bị mất kiểm soát và vượt ra khỏi quỹ đạo làm việc an toàn. Ví dụ, trong máy phay công nghiệp, nếu bàn máy di chuyển quá đà do lỗi phần mềm, nó sẽ tông vào công tắc hành trình Hivero đặt ở cuối trục vít me. Tiếp điểm thường đóng (NC) của công tắc sẽ mở ra, trực tiếp cắt nguồn điện của mạch điều khiển động cơ servo. Hành động ngắt điện tức thời này giúp ngăn chặn bàn máy đâm sầm vào khung bệ, bảo vệ các chi tiết cơ khí đắt tiền khỏi nguy cơ nứt vỡ.

Để đảm bảo tính an toàn tuyệt đối, mạch điện bảo vệ này thường được đấu nối cứng trực tiếp vào cuộn dây của contactor tổng. Kỹ sư thiết kế tuyệt đối không được đưa tín hiệu bảo vệ quá hành trình này đi vòng qua các bộ vi xử lý trung gian để tránh rủi ro treo phần mềm. Khi công tắc đã bị tác động, người vận hành bắt buộc phải quay tay cơ cấu cơ khí lùi lại vị trí an toàn thì mới có thể khởi động lại máy. Quy trình xử lý sự cố nghiêm ngặt này giúp nâng cao ý thức vận hành và giảm thiểu tai nạn lao động.



3.2. Giám sát trạng thái đóng mở cửa buồng máy

Trong các trạm biến áp hoặc tủ điện động lực công suất lớn, thiết bị được gắn tại các cánh cửa buồng máy để giám sát trạng thái đóng mở. Khi cửa tủ bị mở ra trong lúc hệ thống đang mang điện, cần gạt của công tắc sẽ bung ra và kích hoạt mạch cắt máy cắt không khí (ACB). Ứng dụng này ngăn chặn triệt để nguy cơ công nhân bảo trì vô tình chạm tay vào các thanh cái đồng đang có điện áp cao. Đây là một trong những giải pháp liên động an toàn cơ điện bắt buộc phải có khi thống kê khối lượng vật tư cho các dự án tủ điện hạ thế.



3.3. Tạo tín hiệu liên động trong máy dập công nghiệp

Đối với các loại máy dập vuốt kim loại, thiết bị đóng vai trò tạo tín hiệu liên động để bảo vệ khuôn dập và tay của người công nhân. Máy chỉ được phép thực hiện hành trình dập xuống khi công tắc xác nhận tấm lưới bảo vệ đã được kéo xuống che kín khu vực nguy hiểm. Nếu lưới bảo vệ chưa đóng hoàn toàn, tiếp điểm của công tắc vẫn ở trạng thái hở mạch và vô hiệu hóa nút nhấn khởi động trên bảng điều khiển. Sự liên động chặt chẽ này loại bỏ hoàn toàn các rủi ro do thao tác sai lầm của con người trong môi trường làm việc áp lực cao.

Trong một số hệ thống máy ép thủy lực, kỹ thuật viên còn sử dụng nhiều công tắc mắc nối tiếp nhau để kiểm tra đồng thời nhiều điều kiện an toàn. Chỉ khi tất cả các cửa chắn, chốt khóa và van xả áp đều đã nằm đúng vị trí, mạch điện mới được thông suốt để cấp nguồn cho bơm thủy lực. Việc sử dụng các thiết bị đóng cắt cơ khí thuần túy mang lại độ tin cậy cao hơn hẳn so với các loại cảm biến điện tử phức tạp. Kỹ sư bảo trì cũng dễ dàng dùng đồng hồ vạn năng để đo đạc và khoanh vùng sự cố khi mạch liên động bị hở.

Để nhận báo giá sỉ chiết khấu cao cho các dòng thiết bị đóng cắt và phụ kiện tủ điện công nghiệp, quý khách hàng vui lòng liên hệ trực tiếp qua hotline/zalo 0904 633 863. Đội ngũ kỹ thuật của Tiến Duy luôn sẵn sàng hỗ trợ kiểm tra tồn kho và tư vấn thông số kỹ thuật chi tiết nhất. Chúng tôi cam kết cung cấp mức giá cạnh tranh nhất cho các đơn vị sản xuất tủ bảng điện và nhà thầu cơ điện. Mọi yêu cầu báo giá dự án sẽ được xử lý và phản hồi ngay trong ngày làm việc.



4. Hướng dẫn chọn mã công tắc hành trình Hivero theo ứng dụng

Việc lựa chọn đúng mã công tắc hành trình Hivero quyết định trực tiếp đến tuổi thọ cơ khí của hệ thống. Dựa vào dữ liệu kỹ thuật, kỹ sư có thể chỉ định mã hàng phù hợp cho từng vị trí lắp đặt.

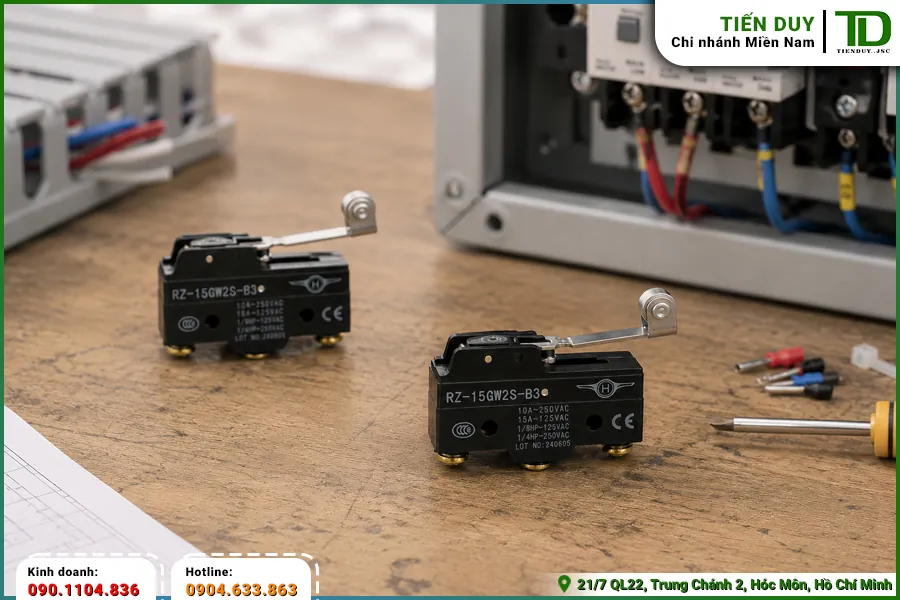

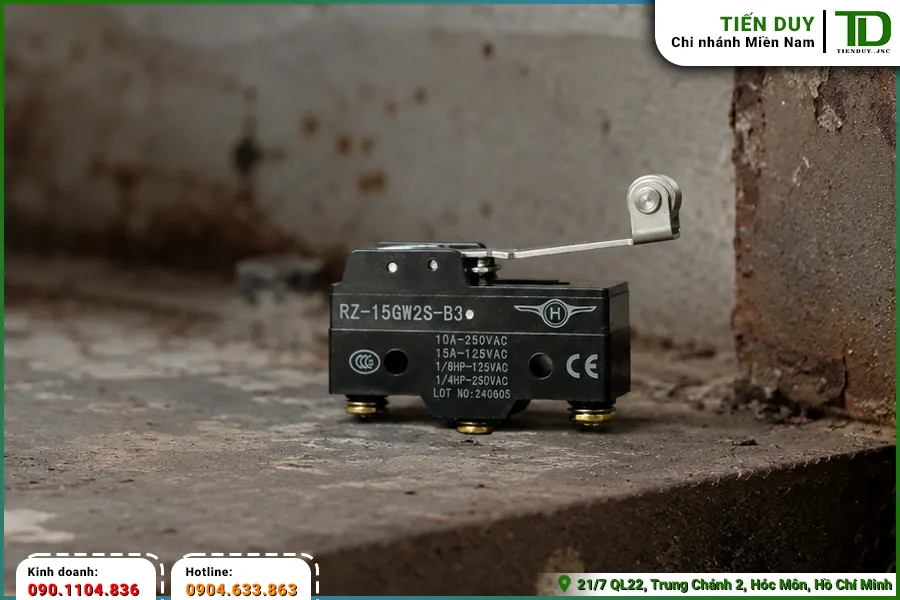

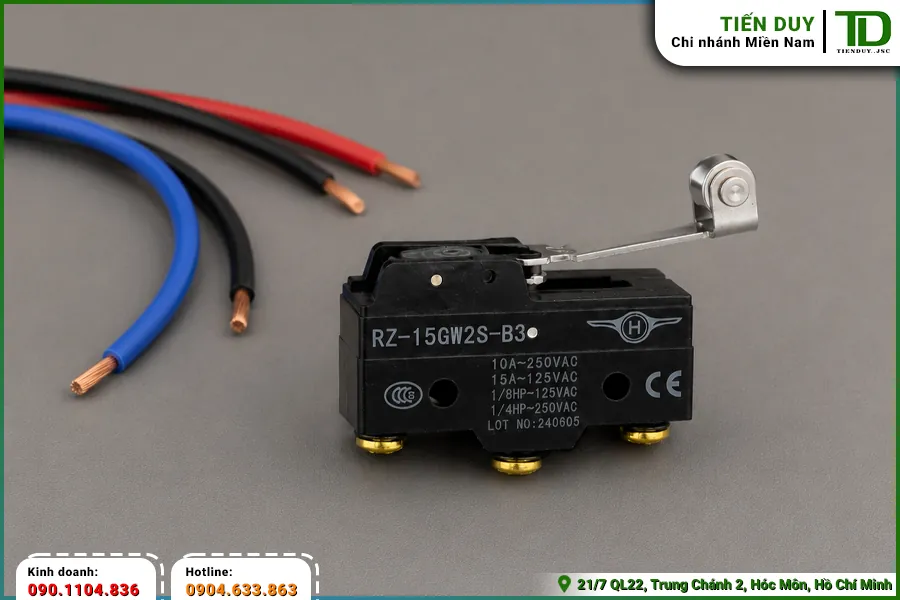

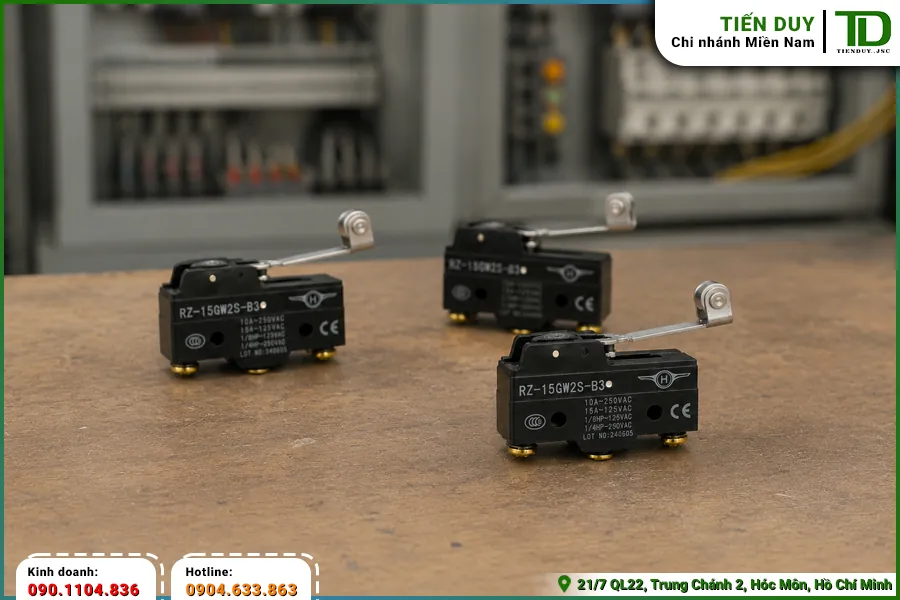

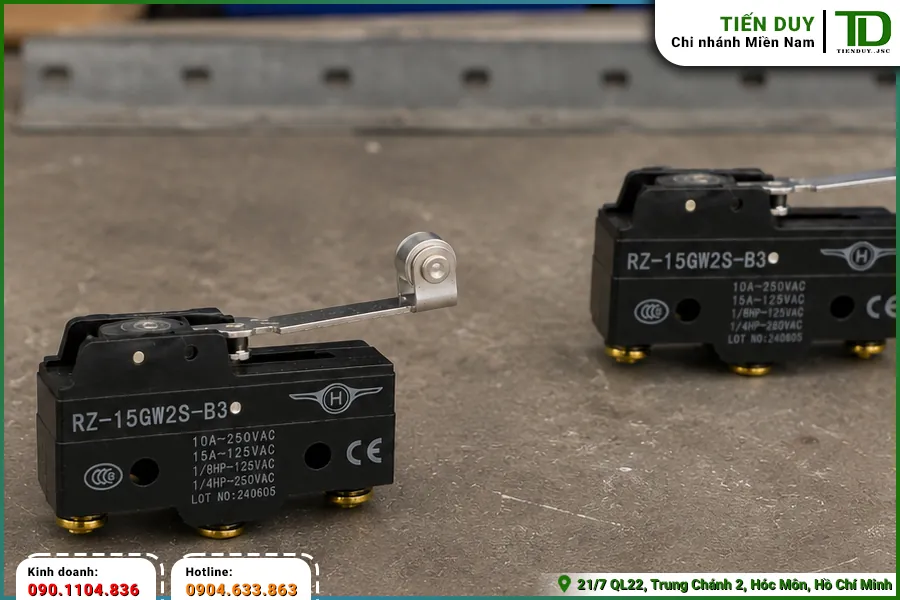

4.1. Ứng dụng của dòng RZ-15GW2S-B3 cần gạt con lăn

Mã hàng RZ-15GW2S-B3 là dòng công tắc được trang bị cần gạt có gắn một bánh xe con lăn nhỏ ở đầu. Thiết kế con lăn này giúp giảm thiểu tối đa lực ma sát trượt khi có vật thể di chuyển lướt qua bề mặt cần gạt. Nhờ đặc tính này, mã RZ-15GW2S-B3 cực kỳ phù hợp cho các ứng dụng băng tải, nơi mà các thùng hàng liên tục trượt qua vị trí chốt chặn. Con lăn sẽ xoay tròn theo chiều di chuyển của vật thể, giúp cần gạt bị ép xuống một cách êm ái mà không gây ra hiện tượng mài mòn cơ học.

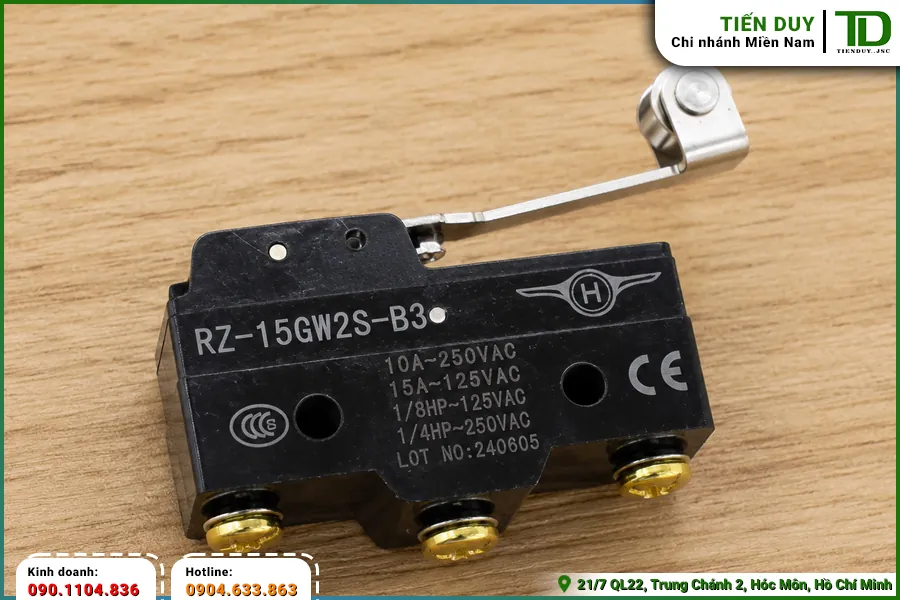

Thông số điện áp định mức của mã RZ-15GW2S-B3 lên đến 250VAC với khả năng chịu dòng tải 10A, đáp ứng tốt các mạch điều khiển công nghiệp tiêu chuẩn. Kỹ thuật viên có thể dùng trực tiếp tiếp điểm của công tắc này để đóng cắt cho các cuộn hút rơ le trung gian hoặc van điện từ cỡ nhỏ. Khi lên dự toán cho các cơ cấu cam quay có tốc độ cao, việc chọn loại cần gạt con lăn là giải pháp tối ưu để kéo dài tuổi thọ thiết bị. Bánh xe con lăn cũng giúp giảm tiếng ồn va đập đáng kể so với các loại cần gạt kim loại thông thường.



4.2. Ứng dụng của dòng RZ-15GW-B3 cần gạt thẳng

Khác với loại có con lăn, mã hàng RZ-15GW-B3 sử dụng một thanh cần gạt thẳng bằng kim loại có chiều dài 110mm. Chiều dài cần gạt lớn giúp thiết bị có thể nhận diện được các vật thể chuyển động ở khoảng cách xa hơn so với vị trí gá đặt thân vỏ. Mã công tắc này thường được ứng dụng trong các cơ cấu nâng hạ hoặc cửa tủ điện, nơi mà lực tác động chủ yếu là lực ép vuông góc vào thân cần gạt. Kỹ sư có thể dùng kìm để uốn cong nhẹ phần đầu của cần gạt thẳng này nhằm điều chỉnh chính xác điểm tiếp xúc với vật thể. Tương tự như mã con lăn, dòng sản phẩm này cũng sở hữu thông số dòng điện 10A và điện áp 250VAC, đảm bảo tính đồng bộ cho toàn bộ hệ thống điện. Tuy nhiên, do không có bánh xe giảm ma sát, kỹ thuật viên cần hạn chế sử dụng mã này cho các ứng dụng có vật thể trượt ngang qua cần gạt với tốc độ cao để tránh mài mòn.



5. Các lưu ý kỹ thuật khi lắp đặt công tắc giới hạn Hivero

Quá trình gá đặt cơ khí ảnh hưởng rất lớn đến độ nhạy và độ bền của công tắc hành trình Hivero. Kỹ thuật viên thi công cần tuân thủ các nguyên tắc về góc độ và lực tác động.

5.1. Tính toán góc độ va chạm của cơ cấu cam

Yếu tố quan trọng nhất khi lắp đặt là phải tính toán chính xác góc độ va chạm giữa cơ cấu cam và cần gạt của công tắc. Góc tiếp xúc lý tưởng nhất là khi vật thể di chuyển tạo ra một lực ép vuông góc với hành trình di chuyển của cần gạt. Nếu góc va chạm quá dốc, lực tác động sẽ biến thành lực xô ngang, gây uốn cong cần gạt và làm vỡ trục xoay bên trong thân thiết bị. Kỹ sư cơ khí cần thiết kế các vấu cam có độ vát thoai thoải để cần gạt bị ép xuống một cách từ từ và êm ái.

Bên cạnh góc độ, kỹ thuật viên cũng phải kiểm soát hành trình ép tối đa của cần gạt để không làm hỏng lò xo bên trong. Mọi công tắc đều có một khoảng hành trình tự do sau khi tiếp điểm đã chuyển trạng thái. Tuyệt đối không được thiết kế cơ cấu cơ khí ép cần gạt đi hết mức hành trình tự do này và tỳ cứng vào thân vỏ nhựa. Việc duy trì một khe hở an toàn sẽ giúp bảo vệ khối tiếp điểm điện khỏi các lực ép cơ học phá hoại từ hệ thống thủy lực hoặc khí nén.



5.2. Kỹ thuật đấu nối tín hiệu về bộ điều khiển trung tâm

Về mặt điện, kỹ thuật đấu nối tín hiệu từ công tắc về bộ điều khiển trung tâm cần đảm bảo độ chắc chắn và khả năng chống nhiễu. Kỹ sư nên sử dụng đầu cốt chữ Y bọc nhựa để bấm vào các đầu dây tín hiệu trước khi siết vào terminal của thiết bị. Đối với các môi trường có nhiều nhiễu điện từ, việc sử dụng cáp tín hiệu có lớp bọc chống nhiễu là yêu cầu kỹ thuật bắt buộc. Để hệ thống hoạt động đồng bộ và ổn định, kỹ sư có thể tham khảo thêm các dòng Sản phẩm Hivero khác như rơ le trung gian hay nút nhấn điều khiển để tích hợp vào tủ điện.



5.3. Phương pháp gá đặt chống rung động cơ học

Phương pháp gá đặt thân vỏ thiết bị lên khung máy cũng cần được thực hiện cẩn thận để chống lại các rung động cơ học. Kỹ thuật viên phải sử dụng đúng loại ốc vít có đường kính phù hợp với lỗ bắt ốc trên thân công tắc, kết hợp cùng vòng đệm vênh để chống tháo lỏng. Bề mặt gá đặt trên khung máy phải được gia công phẳng phiu, tránh tình trạng siết ốc làm vặn xoắn và nứt vỡ vỏ nhựa của thiết bị. Một giá đỡ vững chắc sẽ đảm bảo tọa độ kích hoạt của công tắc không bị sai lệch, đồng thời kỹ sư cần tuân thủ các nguyên tắc gá đặt sau:

• Không hàn trực tiếp giá đỡ khi công tắc đang được gắn trên đó.
• Tránh lắp đặt thiết bị tại các vị trí thường xuyên đọng nước hoặc dầu mỡ.
• Đảm bảo không gian xung quanh đủ rộng để tháo nắp bảo vệ khi cần bảo trì.

6. Quy trình kiểm tra công tắc hành trình Hivero định kỳ

Trong môi trường sản xuất công nghiệp, công tắc hành trình Hivero phải chịu tác động cơ học liên tục nên việc hao mòn là không thể tránh khỏi. Kỹ thuật viên bảo trì cần thiết lập một quy trình kiểm tra định kỳ để đánh giá tình trạng hoạt động của cả phần cơ và phần điện. Thao tác đầu tiên là dùng tay gạt thử cần tác động để kiểm tra độ trơn tru của trục xoay và lực đàn hồi của lò xo bên trong. Nếu cảm thấy cần gạt bị kẹt rít hoặc lò xo không thể tự phục hồi về vị trí ban đầu, thiết bị đã bị hỏng cơ cấu cơ khí và cần được thay mới.

Bước tiếp theo là kiểm tra chất lượng của các tiếp điểm điện bên trong thân vỏ bằng đồng hồ vạn năng. Kỹ thuật viên chuyển đồng hồ sang thang đo điện trở, kẹp hai que đo vào cặp tiếp điểm thường đóng (NC) và từ từ gạt cần tác động. Khi nghe tiếng tách của cơ cấu nảy, đồng hồ phải hiển thị trạng thái hở mạch hoàn toàn. Nếu điện trở đo được khi tiếp điểm đóng lớn hơn vài ohm, chứng tỏ bề mặt lá đồng đã bị rỗ hoặc bám muội than do hồ quang điện, gây nguy cơ sụt áp tín hiệu.

Công tác vệ sinh bên ngoài thiết bị cũng đóng vai trò quan trọng trong việc duy trì tuổi thọ hoạt động. Kỹ thuật viên cần dùng cọ mềm và vòi xịt khí nén để làm sạch các mạt kim loại, bụi gỗ hoặc dầu mỡ bám quanh khu vực trục xoay của cần gạt. Tuyệt đối không sử dụng các loại dung môi hóa chất mạnh để lau chùi vì chúng có thể làm lão hóa lớp vỏ nhựa và gioăng cao su chống bụi. Việc duy trì môi trường làm việc sạch sẽ xung quanh công tắc sẽ ngăn chặn tình trạng kẹt cơ khí gây sai lệch tín hiệu điều khiển.

Cuối cùng, người thợ bảo trì phải dùng cờ lê kiểm tra lại độ chặt của các bu lông cố định thân vỏ công tắc lên khung máy. Rung động từ các động cơ công suất lớn có thể làm lỏng ốc vít, khiến toàn bộ thiết bị bị xê dịch khỏi tọa độ chuẩn ban đầu. Đồng thời, các terminal siết dây tín hiệu cũng cần được vặn chặt lại để loại trừ hiện tượng mô-ve điện do dây dẫn bị lỏng lẻo. Một quy trình bảo dưỡng cơ điện toàn diện sẽ giúp hệ thống giới hạn chuyển động luôn hoạt động với độ tin cậy và an toàn cao nhất.
