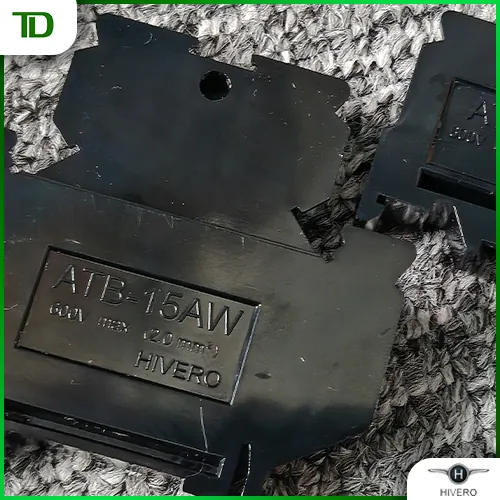

Cầu đấu tép 2 tầng Hivero (mã ATB-15AW) là thiết bị đấu nối chuyên dụng có thiết kế xếp chồng, cho phép nhân đôi mật độ điểm nối trên cùng một chiều dài thanh ray. Ứng dụng của cầu đấu tép 2 tầng Hivero tập trung chủ yếu vào các tủ điều khiển PLC mật độ cao, hệ thống xử lý nước và trạm bơm, nơi cần đấu nối lượng lớn tín hiệu cảm biến đa lõi trong không gian hẹp. So với loại 1 tầng (ATB-15), phiên bản 2 tầng tiết kiệm 50% chiều dài lắp đặt nhưng yêu cầu máng cáp có chiều sâu lớn hơn, đồng thời đi kèm hệ sinh thái phụ kiện riêng biệt như nắp chặn ATB-S15W và nắp đậy ATB-15WD.

1. Tổng quan về thiết kế cầu đấu tép 2 tầng Hivero

Thiết kế cầu đấu tép 2 tầng Hivero mang lại giải pháp đột phá cho các tủ điện có không gian hạn hẹp nhưng yêu cầu mật độ kết nối cao. Cấu trúc này giúp tối ưu hóa diện tích mặt bằng thanh ray mà vẫn đảm bảo an toàn kỹ thuật.

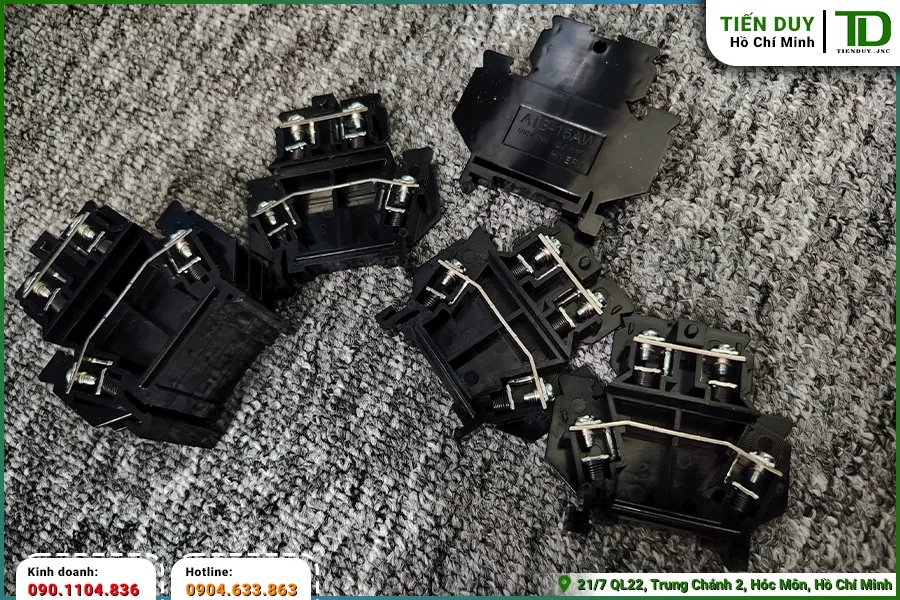

1.1. Cấu trúc xếp chồng tối ưu không gian

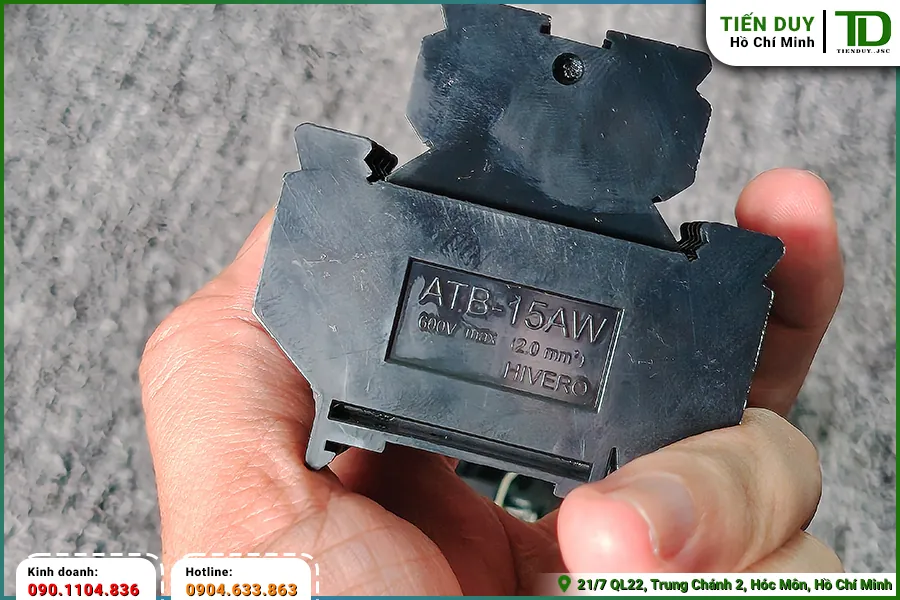

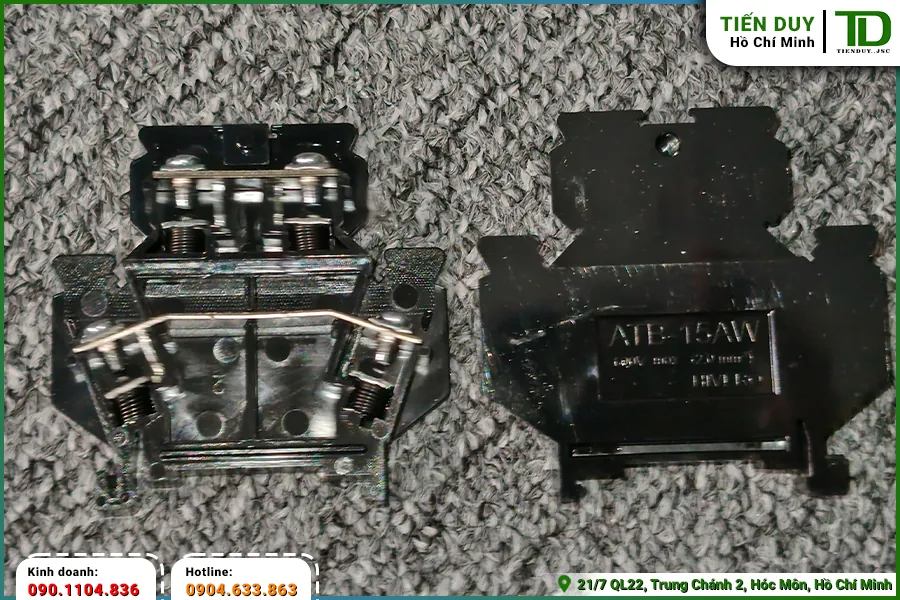

Phiên bản ATB-15AW được chế tạo với hai tầng đấu dây xếp chồng lên nhau theo phương thẳng đứng. Thiết kế này cho phép nhân đôi số lượng điểm kết nối trên cùng một đơn vị chiều dài so với các loại cầu đấu mắt rời Hivero thông thường. Tầng trên và tầng dưới được bố trí so le một khoảng cách nhất định để tạo không gian thao tác cho dụng cụ siết lực. Kỹ thuật viên có thể dễ dàng đưa tua vít vào các ốc siết ở tầng thấp mà không bị vướng víu bởi hệ thống dây dẫn ở tầng cao.

Sự sắp xếp thông minh này giúp quá trình thi công diễn ra nhanh chóng và hạn chế tối đa sai sót khi đấu nối. Khoảng không gian hở giữa các tầng được tính toán để luồng không khí lưu thông dễ dàng, hỗ trợ tản nhiệt cho lõi đồng bên trong. Việc tháo lắp từng mắt ghép ra khỏi thanh ray cũng không gặp bất kỳ trở ngại nào nhờ cơ cấu ngàm kẹp linh hoạt. Đây là một cải tiến đáng giá giúp nâng cao hiệu suất làm việc của các nhà thầu cơ điện.

1.2. Khả năng cách điện và phân tầng tín hiệu

Vật liệu vỏ ngoài của thiết bị được làm từ nhựa kỹ thuật cao cấp có khả năng chống cháy và chịu nhiệt độ cao. Giữa hai tầng đấu dây luôn có một vách ngăn cách điện dày dặn để triệt tiêu hoàn toàn nguy cơ phóng điện chéo giữa các mạch tín hiệu. Khoảng cách an toàn này được tính toán kỹ lưỡng nhằm đáp ứng các tiêu chuẩn khắt khe trong môi trường công nghiệp khắc nghiệt. Việc phân tầng rõ ràng cũng giúp người thợ dễ dàng quy hoạch các nhóm dây dẫn theo từng chức năng cụ thể. Nhờ đó, hệ thống điện duy trì được sự ổn định lâu dài ngay cả khi hoạt động liên tục với cường độ cao.

2. So sánh cầu đấu tép 2 tầng Hivero với loại 1 tầng tiêu chuẩn

Việc lựa chọn giữa cầu đấu tép 2 tầng Hivero và phiên bản một tầng phụ thuộc rất lớn vào yêu cầu kỹ thuật của từng dự án. Dưới đây là những điểm khác biệt cốt lõi giúp kỹ sư thiết kế đưa ra quyết định vật tư chính xác.

2.1. Khác biệt về mật độ điểm nối

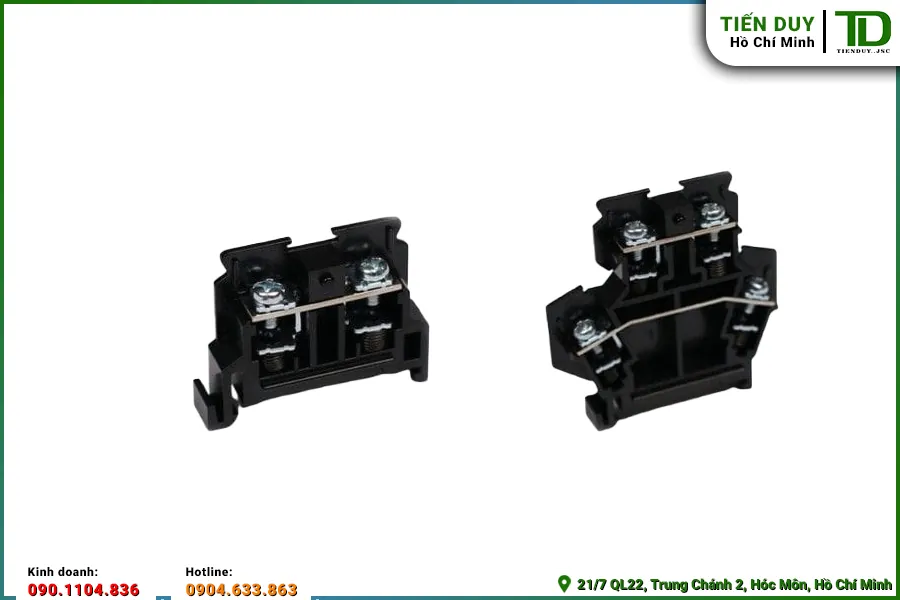

Điểm khác biệt rõ rệt nhất giữa hai phiên bản nằm ở khả năng cung cấp số lượng điểm kết nối trên cùng một chiều dài thanh ray. Phiên bản một tầng ATB-15 chỉ cung cấp một cặp tiếp điểm duy nhất cho mỗi mắt ghép độc lập. Trong khi đó, mã hàng ATB-15AW cung cấp đến hai cặp tiếp điểm xếp chồng, giúp tăng gấp đôi mật độ dây dẫn có thể đấu nối. Điều này mang lại lợi thế tuyệt đối cho phiên bản hai tầng khi ứng dụng vào các hệ thống có số lượng tín hiệu đầu vào và đầu ra khổng lồ. Kỹ sư có thể thu gọn đáng kể chiều dài của toàn bộ dải domino mà không phải hy sinh bất kỳ điểm kết nối nào. Sự gọn gàng này giúp vỏ tủ điện trông chuyên nghiệp hơn và để lại nhiều không gian dự phòng cho các đợt nâng cấp trong tương lai.

2.2. Yêu cầu về không gian máng cáp

Mặc dù tiết kiệm được chiều dài thanh ray, thiết kế xếp chồng lại đòi hỏi một khoảng không gian theo chiều cao lớn hơn so với loại tiêu chuẩn.

• Mặt bích của phiên bản hai tầng nhô cao hơn, yêu cầu khoảng cách từ thanh ray đến nắp máng cáp phải đủ rộng để không gây cấn dây.
• Máng nhựa đi dây hai bên cần có kích thước lớn hơn để chứa được số lượng cáp tín hiệu tăng gấp đôi đổ về cùng một vị trí.
• Khoảng không gian phía trên cụm đấu nối phải thông thoáng để kỹ thuật viên dễ dàng quan sát và thao tác bảo trì sau này.
• Việc tính toán sai kích thước máng cáp có thể dẫn đến tình trạng chèn ép dây dẫn, làm hỏng lớp vỏ cách điện bên ngoài.

2.3. Tính thuận tiện trong bảo trì

Phiên bản một tầng mang lại sự trực quan tối đa khi tất cả các điểm đấu nối đều nằm trên cùng một mặt phẳng ngang. Người thợ có thể dễ dàng kiểm tra trạng thái siết chặt của từng đầu cosse bằng mắt thường một cách nhanh chóng. Ngược lại, phiên bản hai tầng đòi hỏi sự cẩn thận hơn trong quá trình dò mạch do các lớp dây dẫn có thể che khuất lẫn nhau. Tuy nhiên, nếu hệ thống được đánh số thứ tự rõ ràng và quy hoạch dây dẫn gọn gàng, việc bảo trì phiên bản xếp chồng vẫn diễn ra rất thuận lợi. Mỗi loại thiết bị đều có những ưu nhược điểm riêng, đòi hỏi người thiết kế phải cân nhắc kỹ lưỡng dựa trên thực tế công trình.

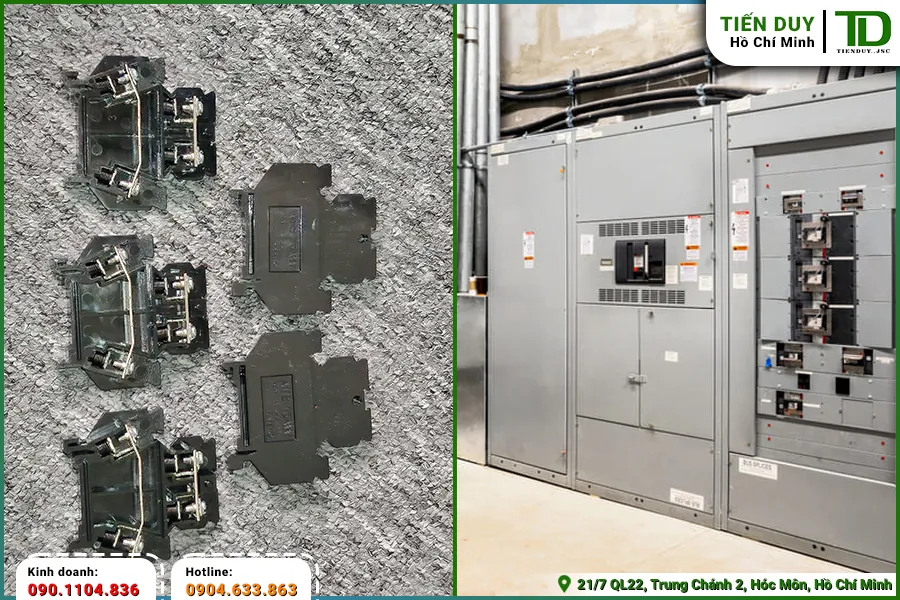

3. Các ứng dụng cốt lõi trong tủ điện điều khiển

Nhờ thiết kế đặc thù, thiết bị này trở thành lựa chọn hàng đầu cho các hệ thống tự động hóa phức tạp. Sản phẩm giải quyết triệt để bài toán thiếu hụt không gian trong các vỏ tủ có kích thước giới hạn.

3.1. Đấu nối tín hiệu cảm biến đa lõi

Trong các dây chuyền sản xuất, một cảm biến thường yêu cầu từ ba đến bốn lõi dây tín hiệu kéo về tủ trung tâm. Việc sử dụng phiên bản một tầng sẽ làm dải domino kéo dài ra rất nhiều, chiếm dụng phần lớn diện tích mặt bảng táp lô. Việc ứng dụng cầu đấu 2 tầng cho phép gom gọn các lõi dây của cùng một cảm biến vào chung một mắt ghép duy nhất. Tầng trên có thể dùng để cấp nguồn dương và âm, trong khi tầng dưới đảm nhận việc truyền tín hiệu điều khiển.

Cách bố trí này giúp hệ thống dây dẫn trở nên cực kỳ gọn gàng và logic, thuận tiện cho việc kiểm tra tín hiệu sống. Người vận hành chỉ cần nhìn vào một vị trí là có thể đánh giá được toàn bộ trạng thái kết nối của một thiết bị ngoại vi. Việc bảo trì và thay thế cảm biến cũng diễn ra nhanh chóng hơn nhờ sự phân tách rõ ràng này. Sự đồng bộ trong cách đấu nối góp phần nâng cao tính chuyên nghiệp của toàn bộ hệ thống điều khiển.

3.2. Phân phối nguồn điều khiển trung gian

Thiết bị cũng được sử dụng rộng rãi để chia nhỏ nguồn điện điều khiển 24VDC hoặc 220VAC cho các phụ tải công suất thấp.

• Cấp nguồn một chiều cho hệ thống rơ le trung gian, đèn báo trạng thái và còi cảnh báo trên mặt cánh tủ.
• Phân nhánh nguồn xoay chiều cho các quạt tản nhiệt, điện trở sấy chống ẩm và đèn chiếu sáng nội bộ.
• Kết nối dây cấp nguồn cho các bộ chuyển đổi tín hiệu, bộ cách ly quang hoặc các module truyền thông công nghiệp.
• Làm điểm nối đất chung cho các thiết bị điện tử nhạy cảm khi kết hợp với thanh ray tiếp địa chuyên dụng.

3.3. Tích hợp trong hệ thống PLC mật độ cao

Các bộ điều khiển lập trình PLC hiện đại thường được trang bị các module mở rộng với hàng chục ngõ vào ra kỹ thuật số. Việc kết nối trực tiếp cáp hiện trường vào các chân domino nhỏ xíu trên module PLC tiềm ẩn nhiều rủi ro đứt gãy cáp. Do đó, người ta sử dụng dải domino trung gian xếp chồng để làm điểm tập kết và chuyển tiếp tín hiệu một cách an toàn. Dây cáp lớn từ bên ngoài sẽ được siết chặt vào cụm đấu nối trung gian, sau đó dùng dây nội bộ tiết diện nhỏ hơn để đi vào PLC. Giải pháp này giúp cách ly lực kéo cơ học, bảo vệ an toàn tuyệt đối cho các bo mạch điện tử đắt tiền.

3.4. Ứng dụng tại các trạm bơm và xử lý nước

Các trạm xử lý nước thải thường sử dụng rất nhiều phao báo mức, cảm biến áp suất và đồng hồ lưu lượng đặt ngoài trời. Tín hiệu từ các thiết bị này cần được đưa về tủ điều khiển trung tâm thông qua hệ thống cáp điều khiển nhiều lõi. Không gian bên trong tủ điều khiển trạm bơm thường khá chật hẹp do phải nhường chỗ cho các khởi động từ và biến tần công suất lớn. Việc sử dụng mã hàng ATB-15AW Hivero giúp tiết kiệm tối đa diện tích dành cho phần đấu nối tín hiệu ngoại vi. Các kỹ sư tại TP.HCM thường ưu tiên giải pháp này để thu gọn kích thước vỏ tủ, giảm chi phí đầu tư ban đầu cho chủ đầu tư. Sự bền bỉ của vật liệu nhựa cũng giúp thiết bị chống chịu tốt với môi trường có độ ẩm cao tại các trạm bơm.

4. Những lợi ích kỹ thuật khi ứng dụng thiết bị

Việc đưa sản phẩm này vào bản vẽ thiết kế mang lại nhiều giá trị gia tăng cho cả người thi công lẫn đơn vị vận hành. Những lợi ích này thể hiện rõ rệt qua sự ổn định và tính thẩm mỹ của toàn bộ hệ thống điện.

4.1. Tiết kiệm diện tích lắp đặt vật lý

Lợi ích lớn nhất và dễ nhận thấy nhất chính là khả năng tối ưu hóa không gian mặt bằng bên trong vỏ tủ điện. Bằng cách xếp chồng các điểm kết nối, thiết bị giúp giảm một nửa chiều dài thanh ray cần thiết so với phương pháp đấu nối truyền thống. Khoảng không gian dư ra có thể được tận dụng để lắp đặt thêm các linh kiện bảo vệ khác hoặc thu nhỏ kích thước tổng thể của vỏ tủ. Điều này đặc biệt có ý nghĩa đối với các dự án cải tạo, nơi không gian lắp đặt đã bị cố định từ trước và không thể mở rộng thêm. Sự nhỏ gọn này giúp các nhà thầu cơ điện dễ dàng bố trí thiết bị một cách khoa học và hợp lý nhất.

4.2. Giảm thiểu rủi ro chạm chập chéo

Cấu trúc vách ngăn cách điện dày dặn giữa các tầng và các mắt ghép giúp cô lập hoàn toàn các mạch tín hiệu độc lập. Nguy cơ các sợi đồng tơi xốp chạm vào nhau gây ngắn mạch được loại bỏ triệt để nhờ thiết kế khoang chứa dây sâu và kín. Cơ cấu ốc siết chống rung động giữ cho dây dẫn luôn bám chặt vào lõi đồng, không bị tuột ra ngoài trong quá trình máy móc vận hành. Lớp vỏ nhựa kỹ thuật không bắt lửa cũng góp phần ngăn chặn sự lây lan của ngọn lửa nếu xảy ra sự cố quá nhiệt cục bộ. Những yếu tố này kết hợp lại tạo nên một môi trường truyền dẫn tín hiệu cực kỳ an toàn và đáng tin cậy. Việc đầu tư vào các thiết bị đấu nối chất lượng cao sẽ giúp giảm thiểu tối đa chi phí dừng máy do lỗi hệ thống điện.

Nếu quý khách có nhu cầu tìm hiểu thêm thông số kỹ thuật hoặc cần báo giá sỉ cho dự án, vui lòng liên hệ Tiến Duy để được hỗ trợ nhanh chóng. Đội ngũ của chúng tôi luôn sẵn sàng tư vấn giải pháp tối ưu qua số điện thoại 0901.104.836 (Ms. Hiền).

5. Hướng dẫn lựa chọn phụ kiện đi kèm

Một cụm đấu nối hoàn chỉnh không thể thiếu sự góp mặt của các phụ kiện chuyên dụng đi kèm. Việc lắp đặt đúng và đủ phụ kiện giúp đảm bảo tiêu chuẩn an toàn và nâng cao tuổi thọ cho thiết bị.

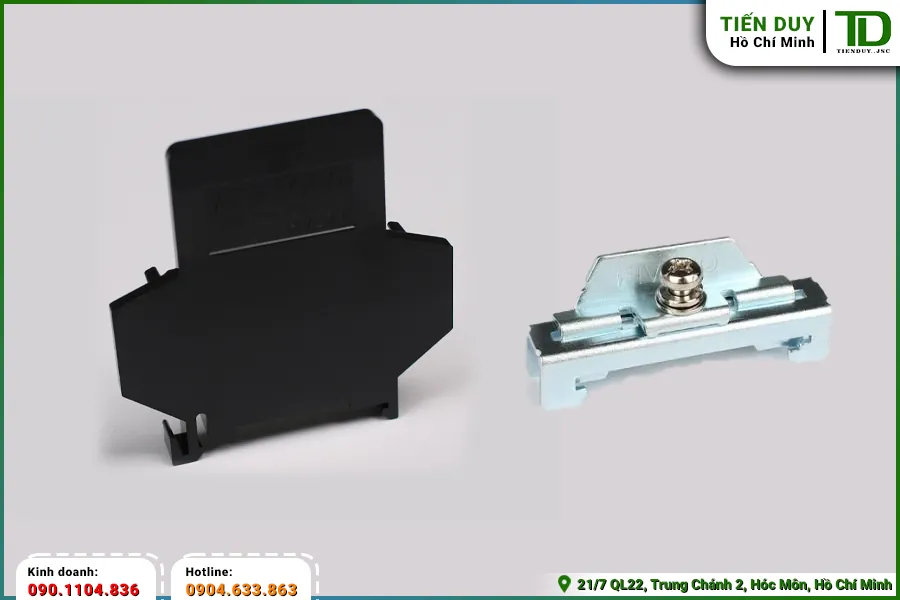

5.1. Nắp chặn cách điện (ATB-S15W)

Do thiết kế dạng mắt rời, module cuối cùng của dải domino luôn có một mặt bị hở phần lõi đồng dẫn điện ra bên ngoài. Để khắc phục tình trạng này, kỹ thuật viên bắt buộc phải sử dụng nắp chặn nhựa ATB-S15W để ốp kín mặt hở đó lại. Phụ kiện này được đúc theo đúng biên dạng xếp chồng của mã hàng ATB-15AW, tạo thành một khối hộp liền mạch và an toàn tuyệt đối. Thao tác gài nắp chặn rất đơn giản, chỉ cần ép chặt vào mắt ghép cuối cùng cho đến khi các ngàm nhựa khớp vào nhau. Sự hiện diện của nắp chặn giúp bảo vệ người vận hành khỏi nguy cơ điện giật khi vô tình chạm tay vào cụm đấu nối.

5.2. Nắp đậy bảo vệ trong suốt (ATB-15WD)

Trong các môi trường công nghiệp nhiều bụi bẩn, việc sử dụng nắp đậy bảo vệ toàn dải là một yêu cầu kỹ thuật cần thiết. Mã phụ kiện ATB-15WD được thiết kế với chiều cao phù hợp để chụp kín toàn bộ phần ốc siết và dây dẫn của phiên bản hai tầng. Chất liệu nhựa trong suốt cho phép người thợ dễ dàng quan sát trạng thái của các điểm kết nối và đọc rõ các nhãn đánh số bên dưới. Nắp đậy này giúp ngăn chặn mạt sắt, bụi ẩm hoặc hóa chất lơ lửng xâm nhập vào làm tăng điện trở tiếp xúc của lõi đồng. Việc tháo lắp nắp đậy cũng rất dễ dàng, tạo điều kiện thuận lợi cho công tác đo đạc và bảo trì định kỳ. Sự bảo vệ toàn diện này giúp duy trì hiệu suất truyền dẫn tín hiệu ở mức cao nhất trong suốt thời gian dài.

5.3. Chặn sắt cố định (ATB-SN15)

Để giữ cho toàn bộ dải domino không bị xê dịch dọc theo thanh ray, người thi công phải dùng chặn sắt ATB-SN15 khóa chặt ở hai đầu. Phụ kiện kim loại này được trang bị ốc siết cường độ cao, ghim sâu vào mép thanh ray nhôm để tạo ra lực bám vững chắc. Lực ép từ hai đầu chặn sắt dồn các mắt ghép lại sát nhau, triệt tiêu mọi khe hở vật lý có thể gây lỏng lẻo kết cấu. Khác với các loại chặn nhựa dễ bị nứt vỡ, chặn sắt mang lại độ bền cơ học vượt trội trong suốt vòng đời của tủ điện. Đây là chi tiết nhỏ nhưng đóng vai trò then chốt trong việc duy trì sự ổn định cơ khí cho toàn bộ hệ thống đấu nối, đồng thời việc nắm rõ các thông số cơ bản của dòng sản phẩm này sẽ giúp kỹ sư dễ dàng hơn trong việc lựa chọn phụ kiện đồng bộ.

>>> Xem thêm: Giới thiệu về dòng sản phẩm Domino tép 15A Hivero

6. Tiêu chuẩn đánh giá và nghiệm thu hệ thống đấu nối

Quá trình nghiệm thu một cụm thiết bị đòi hỏi sự kiểm tra tỉ mỉ về cả mặt cơ khí lẫn điện học. Trước tiên, giám sát viên cần dùng tay lắc nhẹ toàn bộ dải domino để đảm bảo chúng đã được khóa chặt trên thanh ray bằng chặn sắt. Các mắt ghép phải nằm sát vào nhau, không có khe hở hở sáng và nắp chặn cách điện phải được lắp đặt đầy đủ ở vị trí cuối cùng. Dây dẫn đưa vào cực đấu nối phải được bấm đầu cosse gọn gàng, không để lộ các sợi đồng tơi xốp ra ngoài vùng kẹp của ốc siết. Việc kiểm tra lực siết ốc cũng rất quan trọng, đảm bảo ốc không bị lỏng nhưng cũng không siết quá tay gây nứt vỡ vỏ nhựa.

Về mặt điện học, kỹ thuật viên phải sử dụng đồng hồ vạn năng để đo thông mạch và kiểm tra điện trở tiếp xúc tại các điểm nối. Điện trở đo được phải nằm trong giới hạn cho phép, đảm bảo không có hiện tượng sụt áp khi dòng điện định mức chạy qua hệ thống. Khoảng cách cách điện giữa các pha và giữa hai tầng xếp chồng phải được xác nhận bằng máy đo điện trở cách điện chuyên dụng. Các nhãn đánh số thứ tự phải được gắn đầy đủ, rõ nét và khớp hoàn toàn với sơ đồ nguyên lý trong bản vẽ thiết kế tủ điện. Sự rõ ràng trong việc đánh dấu giúp công tác dò mạch và xử lý sự cố sau này diễn ra nhanh chóng và chính xác.

Cuối cùng, toàn bộ khu vực đấu nối phải được vệ sinh sạch sẽ, hút sạch mạt dây đồng và bụi bẩn phát sinh trong quá trình thi công. Nắp đậy bảo vệ trong suốt cần được lắp ráp ngay ngắn để che chắn cho hệ thống trước khi đóng điện vận hành thử nghiệm. Việc tuân thủ nghiêm ngặt các tiêu chuẩn nghiệm thu này giúp loại bỏ hoàn toàn các rủi ro tiềm ẩn, đảm bảo tủ điện hoạt động an toàn và bền bỉ. Một hệ thống được thi công chuẩn chỉ không chỉ mang lại sự an tâm cho người sử dụng mà còn khẳng định năng lực chuyên môn của đơn vị lắp ráp.
