Ứng dụng bạt bọc chống cháy Hivero tại các khu công nghiệp TP.HCM được phân chia rõ ràng theo dải kích thước đường kính ống (Tube Size). Nhóm nhỏ (10-25mm) chuyên dùng cho cáp tín hiệu PLC; nhóm trung bình (30-50mm) dành cho cáp động lực motor; và nhóm lớn (60-100mm) phục vụ cáp xuất tuyến trạm biến áp. Việc chọn đúng kích thước giúp tối ưu không gian tủ điện và đảm bảo khả năng tản nhiệt cho hệ thống.

1. Tổng quan về sản phẩm bạt bọc chống cháy Hivero

Trước khi đi sâu vào phân tích kỹ thuật, chúng ta cần nhận diện rõ đặc tính cơ bản của dòng vật tư này. Đây là cơ sở quan trọng để xác định chính xác phương án thi công trong thực tế.

1.1. Đặc điểm nhận dạng và cấu tạo vật liệu cơ bản

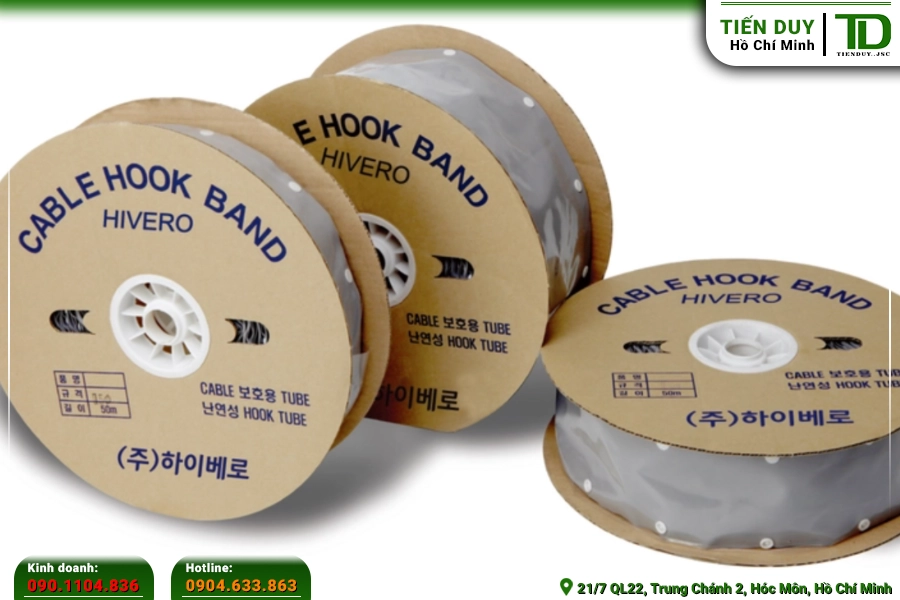

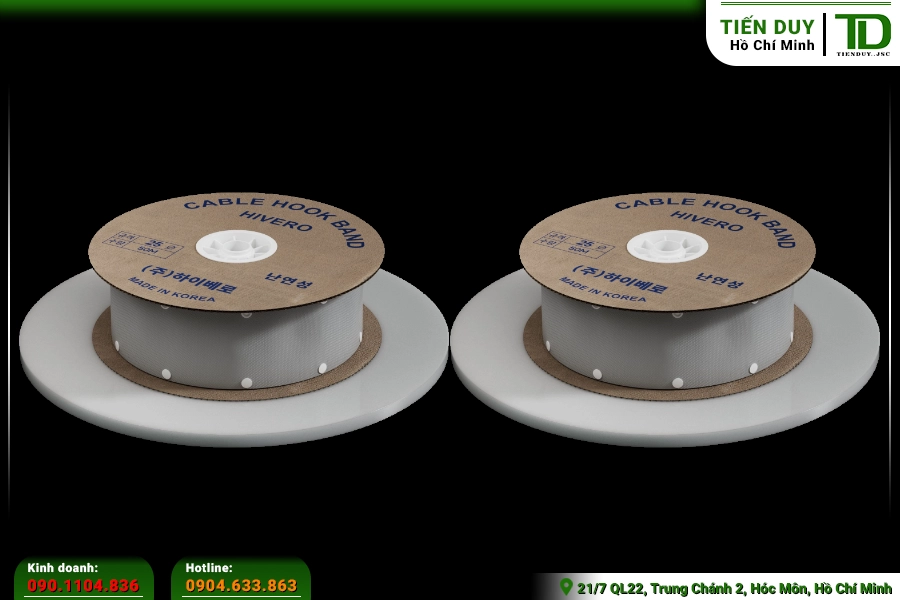

Sản phẩm được thiết kế dưới dạng một dải băng dài, phẳng, có màu xám nhạt mang đậm tính chất công nghiệp. Bề mặt bạt có các đường vân dệt chéo giúp tăng độ ma sát và độ bền cơ học khi tiếp xúc với môi trường bên ngoài. Dọc theo hai mép biên của dải bạt là hệ thống các khuy bấm bằng nhựa chịu nhiệt được bố trí với khoảng cách đều nhau. Về mặt cấu tạo, thân bạt được dệt từ các sợi tổng hợp có độ dai cao và được phủ một lớp hợp chất chống cháy lan chuyên dụng. Lớp phủ này có khả năng tự dập tắt ngọn lửa trong thời gian cực ngắn, ngăn chặn sự lan truyền của sự cố chập cháy dọc theo tuyến cáp. Sự kết hợp giữa các vật liệu này tạo ra một lớp áo giáp bảo vệ toàn diện cho hệ thống dây dẫn trước các tác động cơ, nhiệt và điện từ.

• Đóng gói dạng cuộn tròn với lõi giấy cứng bên trong để giữ form ổn định.
• Chiều dài tiêu chuẩn đạt 50m cho mỗi cuộn nguyên bản từ nhà sản xuất.
• Hệ thống khuy bấm đóng mở dễ dàng giúp thao tác thi công diễn ra nhanh chóng.

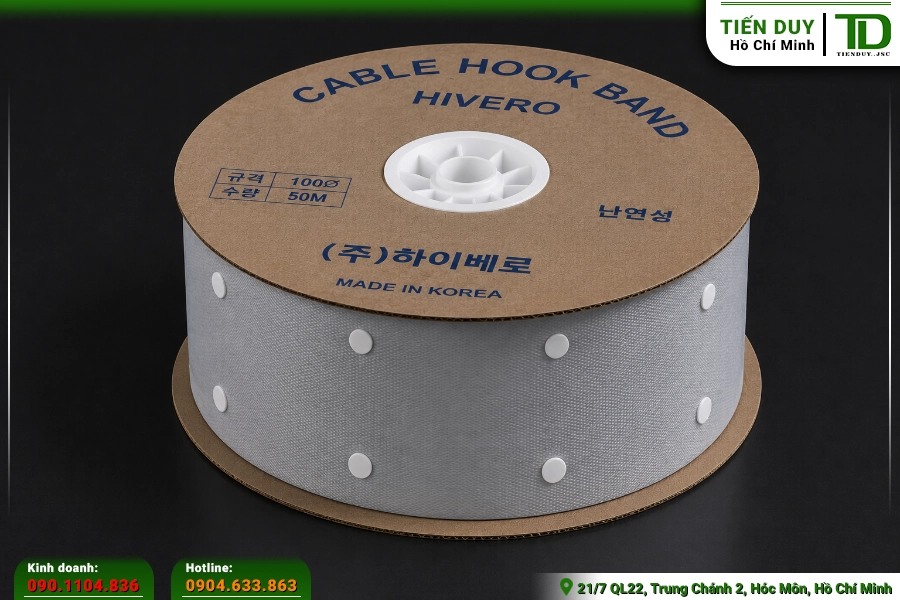

1.2. Dải kích thước tiêu chuẩn từ mã HB-10 đến HB-100

Để đáp ứng đa dạng nhu cầu của các dự án, nhà sản xuất đã phát triển một dải kích thước vô cùng phong phú. Đường kính của ống bạt sau khi bấm khuy trải dài từ 10mm đến 100mm, tương ứng với các mã hàng từ HB-10 đến HB-100. Sự phân chia chi tiết này giúp vật tư tương thích hoàn hảo với nhiều loại tiết diện cáp khác nhau trong hệ thống điện. Các mã hàng nhỏ thường được đóng gói gọn nhẹ, trong khi các mã lớn đòi hỏi quy cách cuộn to hơn để đảm bảo không bị gãy gập. Việc nắm rõ dải kích thước tiêu chuẩn giúp phòng thu mua tính toán chính xác khối lượng vật tư cần thiết cho từng giai đoạn của dự án.

Mỗi kích thước đều được thiết kế để chịu được một mức độ ứng suất cơ học nhất định khi bọc quanh bó cáp. Các kỹ sư thiết kế thường dựa vào thông số đường kính tổng của cụm dây dẫn để lựa chọn mã hàng HB phù hợp nhất. Sự đồng bộ về kích thước mang lại tính thẩm mỹ cao và sự chuyên nghiệp cho công tác quản lý vật tư tại nhà máy. Hơn nữa, việc sử dụng đúng kích cỡ còn giúp duy trì khoảng không gian tản nhiệt cần thiết cho các lõi cáp mang dòng điện lớn. Nhờ sự đa dạng này, sản phẩm có thể hiện diện ở mọi ngóc ngách của hệ thống cơ điện công nghiệp hiện đại.

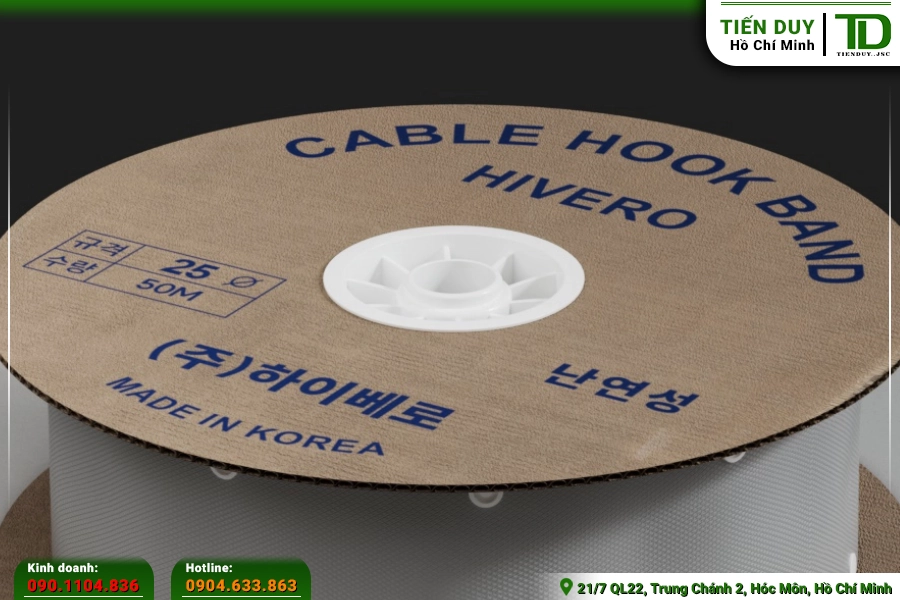

2. Ứng dụng bạt bọc chống cháy nhóm kích thước nhỏ (HB-10 đến HB-25)

Việc phân loại theo kích thước giúp kỹ sư tối ưu hóa không gian và chi phí cho từng hạng mục cụ thể. Nhóm kích thước nhỏ đóng vai trò quan trọng trong việc bảo vệ các hệ thống điều khiển tinh vi.

2.1. Gom nhóm dây tín hiệu trong tủ điều khiển PLC

Bên trong các tủ điện điều khiển trung tâm, hàng trăm sợi dây tín hiệu thường được bố trí đan chéo nhau trong một không gian rất hạn hẹp. Ứng dụng bạt bọc chống cháy có kích thước từ 10mm đến 25mm giúp gom gọn các sợi dây này thành từng bó riêng biệt vô cùng ngăn nắp. Lớp bạt đóng vai trò như một vách ngăn vật lý, triệt tiêu hoàn toàn ma sát và ngăn ngừa hiện tượng đứt ngầm do rung động cơ học. Sự sắp xếp gọn gàng này tạo điều kiện thuận lợi cho công tác dò dây và bảo trì định kỳ của các kỹ thuật viên sau này. Nhờ đó, hệ thống PLC luôn nhận được tín hiệu điều khiển ổn định, không bị gián đoạn bởi các sự cố vật lý ngoài ý muốn.

2.2. Bảo vệ cáp encoder và cảm biến đo lường

Trong các dây chuyền tự động hóa, cáp encoder và cáp cảm biến là những thành phần cực kỳ nhạy cảm với các tác động từ môi trường bên ngoài. Việc sử dụng nhóm bạt kích thước nhỏ loại có màng chống nhiễu (S-type) là giải pháp hoàn hảo để bảo vệ các tuyến cáp này. Lớp màng kim loại bên trong bạt sẽ tạo ra một lồng Faraday, chặn đứng mọi sóng điện từ trường xâm nhập vào lõi cáp tín hiệu. Sợi dây đồng trần đi kèm sẽ làm nhiệm vụ dẫn các dòng điện nhiễu này xả thẳng xuống hệ thống nối đất của tủ điện một cách an toàn. Sự bảo vệ kép này đảm bảo các tín hiệu đo lường luôn giữ được độ chính xác tuyệt đối, giúp máy móc vận hành đúng chu trình đã lập trình.

2.3. Thi công hệ thống điện nhẹ và camera giám sát

Tại các khu vực nhà xưởng rộng lớn, hệ thống cáp mạng và cáp camera giám sát thường phải kéo dài qua nhiều khu vực có điều kiện môi trường phức tạp. Các mã hàng như HB-15 hoặc HB-20 rất phù hợp để bọc lót cho các cụm cáp điện nhẹ này chạy dọc theo máng cáp. Lớp bạt sẽ bảo vệ vỏ cáp khỏi sự cắn phá của côn trùng, chuột bọ hoặc các tác nhân hóa học bay lơ lửng trong không khí nhà máy. Đồng thời, nó cũng ngăn chặn bụi bẩn công nghiệp bám dính vào dây dẫn, giữ cho hệ thống luôn sạch sẽ và dễ dàng kiểm tra trực quan. Việc thi công bằng bạt khuy bấm cũng nhanh hơn rất nhiều so với việc luồn cáp vào các ống nhựa cứng truyền thống.

Khi cần bổ sung thêm camera hoặc thiết bị mạng mới, kỹ thuật viên chỉ việc mở các khuy bấm ra để đặt thêm dây vào bó cáp hiện hữu. Thao tác này không đòi hỏi phải cắt đứt hay tháo dỡ toàn bộ hệ thống bảo vệ cũ, giúp tiết kiệm đáng kể thời gian và công sức lao động. Khả năng tái sử dụng cao của vật tư mang lại hiệu quả kinh tế lâu dài cho chủ đầu tư trong suốt quá trình vận hành nhà máy. Chính sự linh hoạt này đã khiến nhóm bạt kích thước nhỏ trở thành lựa chọn ưu tiên của các nhà thầu thi công điện nhẹ chuyên nghiệp. Sự đầu tư bài bản ngay từ đầu sẽ giảm thiểu tối đa các chi phí phát sinh do sửa chữa lặt vặt sau này.

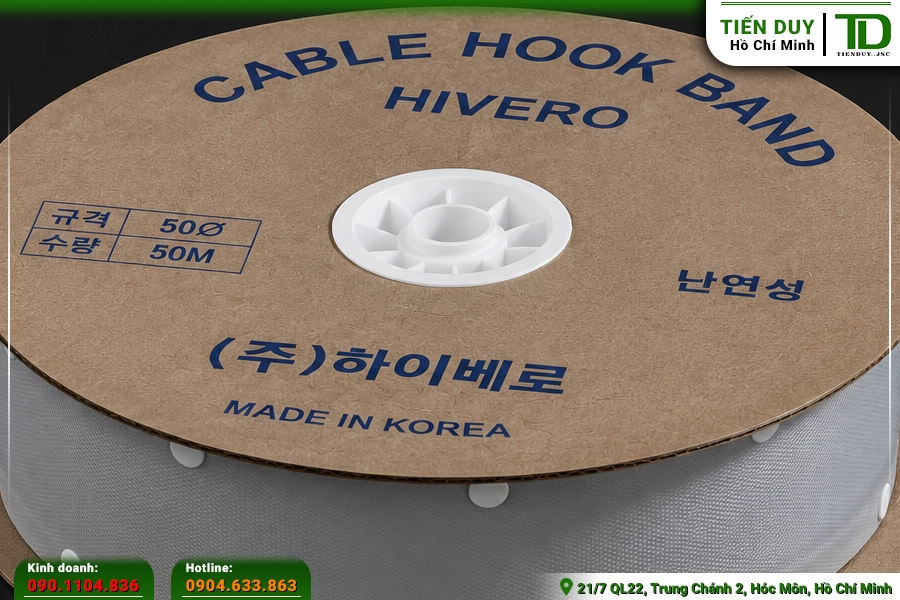

3. Ứng dụng bạt bọc chống cháy nhóm kích thước trung bình (HB-30 đến HB-50)

Đối với các tuyến cáp mang dòng tải lớn hơn, yêu cầu về không gian bảo vệ cũng tăng lên tương ứng. Nhóm kích thước trung bình được thiết kế để đáp ứng hoàn hảo cho các hạng mục động lực phổ thông.

3.1. Bảo vệ cáp cấp nguồn cho động cơ và biến tần

Các tuyến cáp cấp nguồn cho động cơ công nghiệp thường có tiết diện khá lớn và sinh ra một lượng nhiệt nhất định khi mang tải định mức. Ứng dụng bạt bọc chống cháy từ mã HB-30 đến HB-50 tạo ra một không gian đủ rộng để bao trọn toàn bộ cụm cáp pha và cáp trung tính. Lớp bạt này đóng vai trò như một màng cách nhiệt hiệu quả, giảm thiểu lượng nhiệt bức xạ tác động qua lại giữa các bó cáp chạy song song. Nhờ đó, điện trở của dây dẫn được duy trì ổn định, tránh hiện tượng sụt áp do cáp bị quá nhiệt trong thời gian dài vận hành liên tục. Đây là giải pháp kỹ thuật mang tính bắt buộc để duy trì tuổi thọ cho hạ tầng cơ điện tại các khu vực sản xuất khắc nghiệt.

Đặc biệt tại các vị trí cáp kết nối trực tiếp vào biến tần, nguy cơ phát sinh nhiễu sóng hài là rất cao, ảnh hưởng đến các thiết bị xung quanh. Việc sử dụng bạt bọc chống nhiễu kích thước trung bình sẽ giúp cô lập hoàn toàn các xung nhiễu này ngay tại nguồn phát. Kỹ thuật viên có thể dễ dàng quấn bạt cho các tuyến cáp đã được đấu nối cố định vào terminal mà không cần tháo rời đầu cốt. Chất liệu bạt mềm mại cho phép uốn lượn theo mọi biên dạng phức tạp của khay cáp, khắc phục nhược điểm cứng nhắc của các loại ống luồn cứng. Sự tiện lợi này giúp đẩy nhanh tiến độ hoàn thiện các tủ điện động lực quy mô lớn tại công trường.

3.2. Ứng dụng trong hệ thống chiếu sáng công nghiệp

Hệ thống chiếu sáng tại các nhà xưởng thường sử dụng các cụm cáp nguồn chạy dọc theo hệ thống xà gồ trên cao. Việc sử dụng mã hàng HB-40 hoặc HB-50 giúp gom gọn các tuyến cáp nhánh lại với nhau, tạo sự gọn gàng và tính thẩm mỹ cao cho trần nhà máy. Lớp bạt bảo vệ cáp khỏi tác động của nhiệt độ cao tích tụ dưới mái tôn, ngăn ngừa hiện tượng lão hóa nhanh của vỏ nhựa PVC. Khi có sự cố chập cháy từ một bóng đèn, vật liệu chống cháy lan sẽ khoanh vùng ngọn lửa, không cho cháy lan dọc theo tuyến cáp chính. Điều này góp phần nâng cao mức độ an toàn phòng cháy chữa cháy cho toàn bộ cơ sở hạ tầng của doanh nghiệp.

Nếu quý khách có nhu cầu tìm hiểu thêm về thông số kỹ thuật hoặc cần nhận báo giá sỉ, vui lòng liên hệ Tiến Duy qua số điện thoại 0904.633.863 (Mr. Ninh) để được hỗ trợ tận tình.

4. Ứng dụng bạt bọc chống cháy nhóm kích thước lớn (HB-60 đến HB-100)

Các hạng mục truyền tải điện năng quy mô lớn đòi hỏi những giải pháp bảo vệ có kích thước tương xứng. Nhóm mã hàng cỡ đại sinh ra để giải quyết bài toán khó khăn này.

4.1. Bọc lót cáp xuất tuyến từ trạm biến áp trung tâm

Cáp xuất tuyến từ trạm biến áp thường là những tuyến cáp có tiết diện cực lớn, trọng lượng nặng và mang dòng điện hàng ngàn Ampe. Ứng dụng bạt bọc chống cháy kích thước từ 60mm đến 100mm giúp bao bọc an toàn cho toàn bộ cụm cáp khổng lồ này trước khi phân phối đến các tủ nhánh. Lớp bạt tạo ra một lớp đệm cơ học vững chắc, ngăn chặn vỏ cáp bị trầy xước khi cọ xát vào các gờ bê tông hoặc giá đỡ kim loại sắc nhọn. Khả năng chịu nhiệt độ cao của vật liệu giúp bạt không bị biến dạng hay nóng chảy khi cáp xuất tuyến hoạt động ở chế độ đầy tải. Việc thi công quấn bạt cho nhóm cáp này đòi hỏi kỹ thuật viên phải kéo căng bạt đều tay để đảm bảo độ che phủ kín khít nhất.

4.2. Bảo vệ trục cáp chính trên hệ thống thang máng

Hệ thống thang cáp là xương sống truyền tải điện năng đi khắp các phân xưởng trong một nhà máy công nghiệp rộng lớn. Khi triển khai các trục cáp chính trên hệ thống này, việc sử dụng mã hàng HB-70 hoặc HB-100 giúp tăng cường khả năng chịu tải cơ học cho toàn bộ tuyến dây. Lớp bạt ngăn chặn mạt kim loại, hóa chất và hơi ẩm xâm nhập trực tiếp vào vỏ cáp, hạn chế tối đa nguy cơ ăn mòn hóa học. Sự đồng bộ về vật liệu bọc lót trên toàn tuyến giúp hệ thống điện đạt được các chứng chỉ an toàn khắt khe theo quy định hiện hành. Kỹ sư giám sát cần kiểm tra kỹ độ chồng mép của bạt tại các điểm nối để đảm bảo không có khoảng hở nào trên thân cáp.

• Chống lại sự tích tụ của bụi bẩn công nghiệp trên bề mặt các bó cáp lớn.
• Giảm thiểu tác động của tia UV nếu thang máng cáp được lắp đặt ở khu vực bán lộ thiên.
• Tạo lớp cách ly an toàn giữa cáp điện và các đường ống dẫn chất lỏng chạy song song.

4.3. Xử lý các cụm cáp động lực chạy song song

Tại các hầm máy hoặc phòng điều khiển trung tâm, nhiều cụm cáp động lực thường được bố trí chạy song song sát nhau trên cùng một mặt phẳng. Việc sử dụng bạt bọc kích thước lớn giúp phân tách rõ ràng từng cụm cáp, tránh tình trạng nhiễu chéo và quá nhiệt cục bộ do hiệu ứng lân cận. Lớp bạt đóng vai trò như một rào cản vật lý, ngăn không cho ngọn lửa từ một cụm cáp bị sự cố lan sang các tuyến cáp quan trọng khác bên cạnh. Kỹ thuật viên có thể dùng các loại dây thít bản lớn để cố định chặt lớp bạt vào thang cáp, đảm bảo bó cáp không bị xê dịch khi có dòng ngắn mạch chạy qua. Giải pháp này mang lại sự an tâm tuyệt đối cho đơn vị vận hành trong suốt vòng đời của dự án.

4.4. Ứng dụng tại các hầm cáp ngầm có không gian rộng

Mặc dù không khuyến khích dùng cho cáp đi trong ống nhựa hẹp, nhưng bạt bọc cỡ lớn lại rất hữu ích tại các hầm cáp ngầm có không gian rộng rãi. Tại đây, cáp thường được đặt trên các giá đỡ nhiều tầng, dễ bị ảnh hưởng bởi độ ẩm cao và các loài gặm nhấm dưới lòng đất. Lớp bạt HB-100 sẽ bao bọc toàn bộ cụm cáp, tạo ra một lớp màng bảo vệ chống lại sự xâm nhập của nước ngưng tụ và các tác nhân sinh học. Khi cần bảo dưỡng, công nhân chỉ việc đi dọc theo hầm cáp, mở các khuy bấm ra để kiểm tra tình trạng vỏ cáp bên trong một cách dễ dàng. Phương pháp này tiết kiệm chi phí hơn rất nhiều so với việc xây dựng các hệ thống máng cáp kín hoàn toàn dưới hầm ngầm.

5. Nguyên tắc tính toán khi ứng dụng bạt bọc chống cháy thực tế

Để đảm bảo hiệu quả kỹ thuật cao nhất, việc lựa chọn kích thước bạt bọc không thể chỉ dựa vào cảm tính mà phải tuân theo các nguyên tắc tính toán chặt chẽ. Nguyên tắc đầu tiên là phải đo đạc chính xác tổng đường kính ngoài của bó cáp sau khi đã được rút gọn bằng dây thít tạm thời. Kích thước ống bạt được chọn bắt buộc phải lớn hơn từ 10% đến 15% so với đường kính thực tế của bó cáp vừa đo được. Khoảng trống dư thừa này không chỉ giúp kỹ thuật viên dễ dàng thao tác gài khuy bấm mà còn tạo ra không gian lưu thông không khí bên trong. Nếu chọn bạt quá chật, bó cáp sẽ bị ép chặt, làm mất đi khả năng tản nhiệt tự nhiên và gây khó khăn khi uốn cong tại các góc cua.

Nguyên tắc thứ hai liên quan đến việc tính toán chiều dài hao hụt của vật tư trong quá trình thi công thực tế tại công trường. Một sai lầm phổ biến của các kỹ sư dự toán là chỉ tính chiều dài bạt bằng đúng chiều dài tuyến cáp thể hiện trên bản vẽ thiết kế. Trên thực tế, do yêu cầu phải chồng mép tại các điểm nối và độ chùng tự nhiên khi bọc quanh các góc cua, lượng bạt tiêu hao sẽ lớn hơn đáng kể. Hệ số hao hụt này thường dao động từ 1.2 đến 1.5 lần chiều dài cáp, phụ thuộc vào độ phức tạp của tuyến đường và tay nghề của công nhân. Do đó, phòng thu mua cần nhân thêm hệ số dự phòng này vào bảng khối lượng để tránh tình trạng thiếu hụt vật tư làm gián đoạn tiến độ thi công.

Nguyên tắc thứ ba là phải xem xét đến bán kính uốn cong cho phép của từng loại cáp khi quyết định sử dụng bạt bọc. Ứng dụng bạt bọc chống cháy tại các vị trí cáp chuyển hướng đột ngột đòi hỏi vật liệu phải có độ mềm dẻo cao để không bị bung khuy bấm. Kỹ thuật viên cần tính toán độ dài đoạn bạt cần thiết để bọc phủ hoàn toàn góc cua mà không làm căng tức các mép nối của dải băng. Trong một số trường hợp góc cua quá hẹp, người thợ có thể cắt ngắn bạt thành từng đoạn nhỏ và bọc nối tiếp nhau để đảm bảo độ linh hoạt tối đa. Việc tuân thủ nguyên tắc uốn cong giúp bảo vệ cấu trúc lõi cáp bên trong không bị gãy gập do lực ép từ lớp vỏ bọc bên ngoài.

Cuối cùng, việc tính toán chi phí vật tư cần được đặt trong bài toán tổng thể về hiệu quả kinh tế và mức độ an toàn của toàn bộ dự án. Mặc dù các mã hàng kích thước lớn có đơn giá cao hơn, nhưng chúng lại có khả năng bọc chung nhiều tuyến cáp, giúp tiết kiệm nhân công lắp đặt. Kỹ sư thiết kế cần cân nhắc giữa việc dùng nhiều cuộn bạt nhỏ cho từng sợi cáp hay dùng một cuộn bạt lớn cho cả cụm cáp để tối ưu hóa ngân sách. Sự lựa chọn thông minh sẽ giúp nhà thầu cơ điện vừa đáp ứng được các tiêu chuẩn kỹ thuật khắt khe, vừa gia tăng biên độ lợi nhuận cho công trình. Việc nắm vững các nguyên tắc tính toán này là kỹ năng không thể thiếu của một chuyên gia quản lý dự án chuyên nghiệp.
