Thiết bị tủ điện là tổng hợp các khí cụ điện, module điều khiển và vật tư phụ kiện được lắp ráp bên trong vỏ tủ nhằm thực hiện chức năng phân phối nguồn, bảo vệ ngắn mạch và điều khiển tự động hóa cho hệ thống máy móc. Tại các khu công nghiệp thuộc siêu đô thị TP.HCM năm 2026, việc lựa chọn đúng thiết bị không chỉ quyết định sự ổn định của dây chuyền sản xuất mà còn ảnh hưởng lớn đến bài toán lợi nhuận của các nhà thầu cơ điện. Một xưởng lắp ráp chuyên nghiệp cần biết cách phối hợp giữa các thiết bị đóng cắt trung tâm đắt tiền và nhóm vật tư phụ trợ chất lượng để tối ưu ngân sách mà vẫn đảm bảo tiêu chuẩn kỹ thuật. Bài viết dưới đây sẽ phân loại chi tiết các nhóm thiết bị tủ điện và đề xuất giải pháp tiết kiệm vật tư hiệu quả trong quá trình thi công.

1. Thiết bị tủ điện là gì và vai trò trong hệ thống điều khiển?

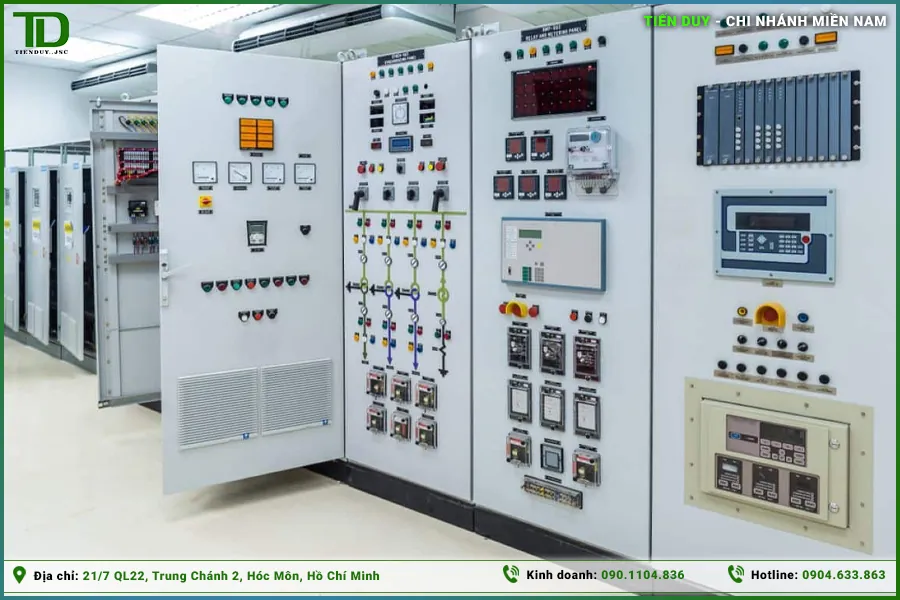

Thiết bị tủ điện công nghiệp bao gồm toàn bộ các khí cụ điện đóng cắt, module xử lý tín hiệu, thiết bị đo lường và hệ thống vật tư phụ trợ được gá lắp bên trong vỏ tủ. Khác với mạng điện dân dụng đơn giản, một hệ thống tủ bảng điện trong nhà máy đòi hỏi sự phối hợp nhịp nhàng của hàng chục, thậm chí hàng trăm thiết bị khác nhau để tạo nên một hệ thống vận hành trơn tru và an toàn tuyệt đối.

Trong một dây chuyền cơ điện hoàn chỉnh, nhóm thiết bị này đảm nhiệm ba vai trò cốt lõi. Thứ nhất, chúng tiếp nhận nguồn điện tổng từ trạm biến áp và phân phối dòng điện một cách khoa học đến các phụ tải (như động cơ, băng tải, hệ thống chiếu sáng). Thứ hai, chúng hoạt động như một hệ thống an ninh, tự động ngắt mạch ngay lập tức khi phát hiện dòng điện tăng đột biến do ngắn mạch, quá tải hay rò điện, giúp bảo vệ tài sản và tính mạng người vận hành. Thứ ba, đối với các tủ điện tự động hóa, nhóm thiết bị này đóng vai trò là “bộ não” trung tâm, xử lý các tín hiệu từ cảm biến và tự động ra lệnh cho máy móc hoạt động theo kịch bản lập trình sẵn.

Việc hiểu rõ cấu tạo, chức năng và thông số kỹ thuật của từng loại thiết bị tủ điện là yêu cầu bắt buộc đối với các kỹ sư thiết kế cũng như công nhân tại xưởng lắp ráp. Việc chọn sai dải công suất hoặc sử dụng vật tư tủ điện kém chất lượng không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ dừng máy (downtime), gây thiệt hại lớn cho hoạt động sản xuất kinh doanh của doanh nghiệp.

2. Nhóm thiết bị đóng cắt và bảo vệ an toàn

Được ví như tấm khiên bảo vệ của toàn bộ hệ thống cơ điện, nhóm thiết bị đóng cắt có nhiệm vụ đóng/ngắt dòng điện trong điều kiện bình thường và tự động cách ly nguồn điện khi xảy ra sự cố, ngăn chặn rủi ro cháy nổ lây lan.

2.1. Aptomat khối MCCB và aptomat tép MCB

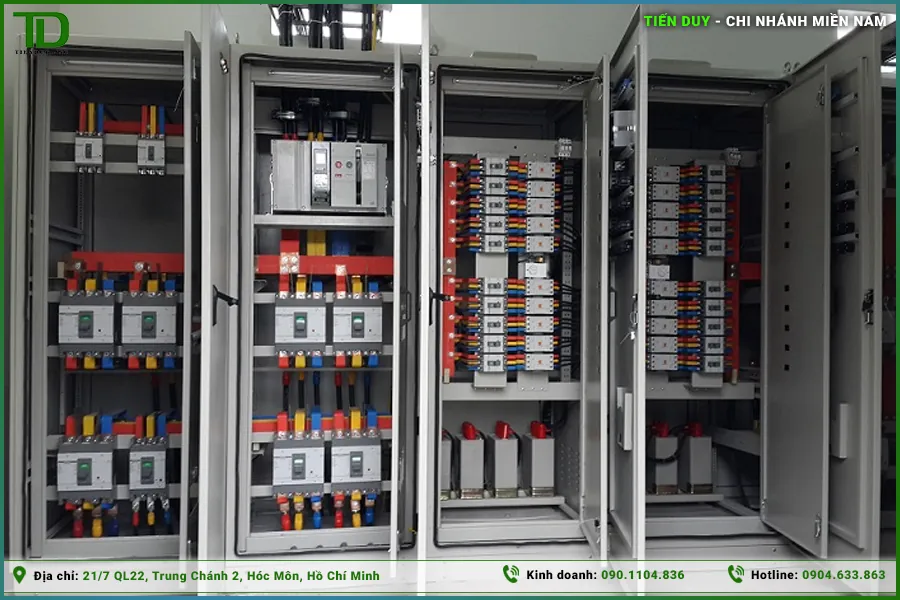

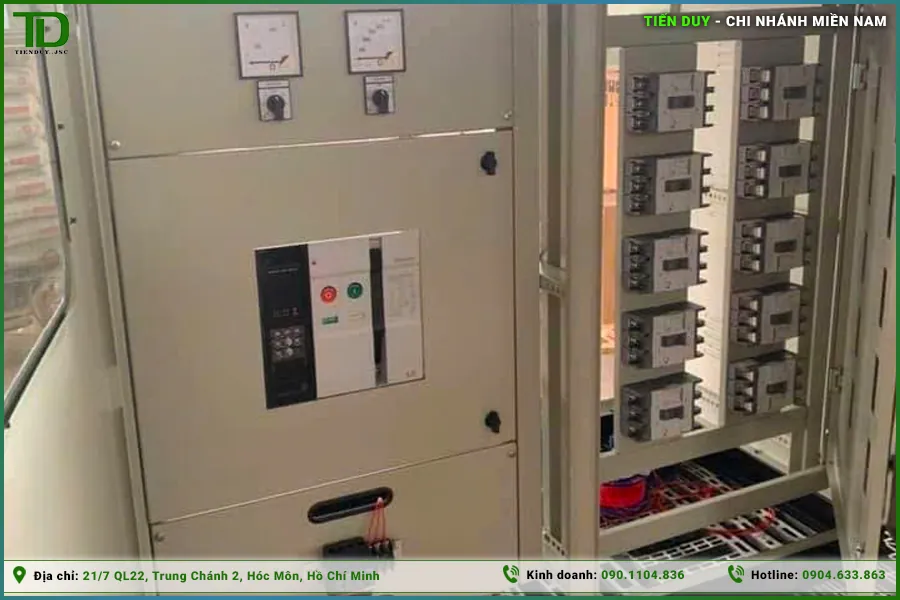

Aptomat (cầu dao tự động) là thiết bị không thể thiếu trong mọi tủ phân phối. MCB (Miniature Circuit Breaker) thường có dòng cắt ngắn mạch thấp, được dùng để bảo vệ các nhánh tải nhỏ hoặc mạch điều khiển. Trong khi đó, MCCB (Molded Case Circuit Breaker) có lớp vỏ nhựa đúc nguyên khối chịu nhiệt cao, dòng định mức có thể lên tới hàng ngàn Ampe, thường được sử dụng làm aptomat tổng để chịu tải cho toàn bộ hệ thống hoặc các động cơ công suất lớn.

2.2. Contactor (khởi động từ) và rơ le nhiệt

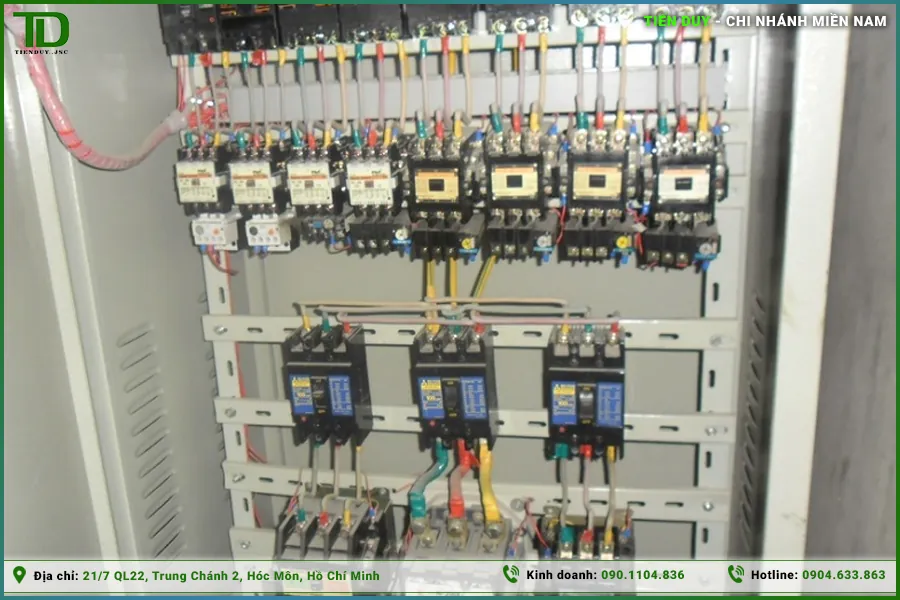

Contactor là khí cụ điện dùng để đóng cắt mạch động lực thông qua từ trường của cuộn dây hút, cho phép kỹ sư điều khiển các phụ tải lớn từ xa bằng tín hiệu điện áp thấp. Đi kèm với contactor luôn là rơ le nhiệt. Thiết bị này chứa các phiến kim loại kép (bimetal), sẽ tự động uốn cong và ngắt mạch điều khiển khi phát hiện dòng điện tăng cao liên tục do động cơ bị kẹt mâm hoặc kẹt rotor, giúp cuộn dây động cơ không bị cháy.

2.3. Thiết bị chống sét lan truyền SPD

Các bo mạch điện tử bên trong hệ thống tự động hóa cực kỳ nhạy cảm với sự thay đổi đột ngột của điện áp. Thiết bị chống sét SPD (Surge Protective Device) được đấu nối song song với nguồn cấp, làm nhiệm vụ cắt lọc các xung điện áp cao sinh ra từ các cú sét đánh hoặc từ quá trình đóng cắt các tải cảm lớn, xả thẳng dòng điện dư thừa xuống hệ thống tiếp địa để bảo vệ biến tần và PLC.

3. Nhóm thiết bị điều khiển trung tâm và tự động hóa

Nếu thiết bị đóng cắt là lá chắn thì nhóm điều khiển chính là trung tâm chỉ huy của tủ điện. Chúng tiếp nhận dữ liệu ngoại vi, xử lý logic và xuất lệnh vận hành chính xác đến từng cơ cấu chấp hành.

3.1. Bộ điều khiển lập trình PLC

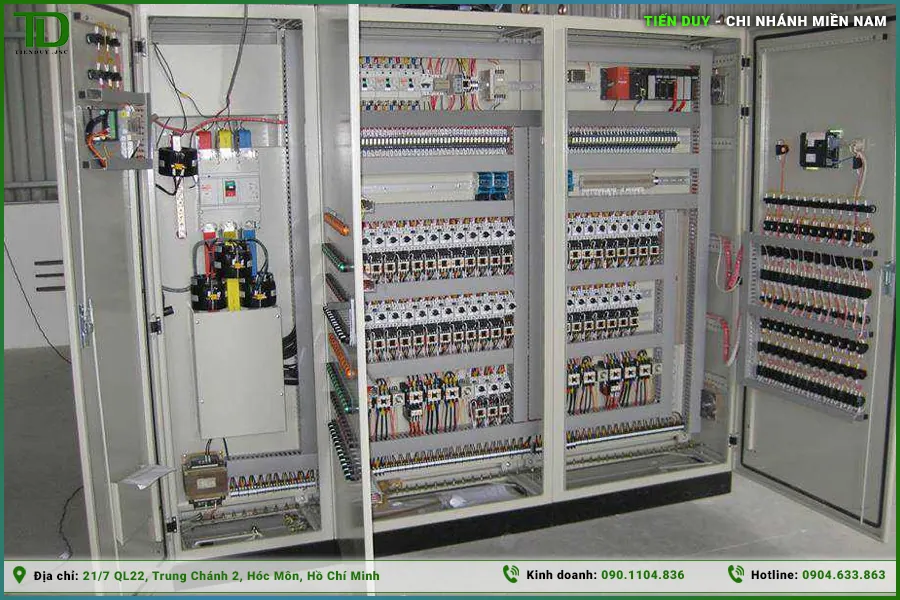

PLC (Programmable Logic Controller) là bộ vi xử lý trung tâm của các tủ điện tự động hóa hiện đại. Thay vì phải đấu nối hàng loạt rơ le phức tạp, kỹ sư chỉ cần viết chương trình phần mềm nạp vào PLC. Thiết bị này sẽ đọc tín hiệu ngõ vào (từ nút nhấn, cảm biến), xử lý theo thuật toán và kích hoạt các ngõ ra (bơm, van điện từ) theo đúng chu trình công nghệ của nhà máy.

3.2. Biến tần và bộ khởi động mềm

Khi cấp điện trực tiếp, dòng khởi động của động cơ ba pha có thể cao gấp 5 đến 7 lần dòng định mức, gây sụt áp lưới điện và giật cơ khí. Bộ khởi động mềm giải quyết vấn đề này bằng cách tăng dần điện áp cấp cho động cơ. Cao cấp hơn, biến tần (Inverter) không chỉ giảm dòng khởi động mà còn có khả năng thay đổi tần số nguồn điện, giúp kỹ sư điều khiển vô cấp tốc độ quay của động cơ một cách mượt mà và tiết kiệm điện năng.

3.3. Rơ le trung gian và rơ le thời gian

Rơ le trung gian hoạt động như một bộ khuếch đại và chuyển đổi tín hiệu. Chẳng hạn, tín hiệu 24VDC từ PLC có thể kích hoạt rơ le trung gian để đóng tiếp điểm cấp nguồn 220VAC cho một van điện từ. Trong khi đó, rơ le thời gian (timer) được sử dụng để tạo ra các khoảng trễ logic (delay) giữa các bước vận hành, ví dụ như mạch khởi động sao-tam giác cho động cơ bơm nước.

4. Nhóm vật tư phụ kiện hỗ trợ đấu nối và làm mát

Để các khối phần cứng đắt tiền có thể kết nối với nhau và hoạt động ổn định trong thời gian dài, xưởng lắp ráp tủ điện phải sử dụng một hệ thống vật tư phụ kiện chuẩn công nghiệp. Nhóm này tạo ra không gian đi dây khoa học và duy trì nhiệt độ lý tưởng cho tủ.

4.1. Máng nhựa đi dây và cầu đấu

Máng nhựa tủ điện giúp luồn và cố định hàng trăm sợi cáp điều khiển, tránh tình trạng rối dây gây nhiễu tín hiệu. Các dòng máng chất lượng của hãng Chaer luôn đạt chuẩn chống cháy lan UL94 V-0 để đảm bảo an toàn. Đi kèm với đó là cầu đấu (terminal block) từ các hãng như Hivero, sử dụng lõi đồng thau mạ niken giúp phân chia các nút tín hiệu an toàn, tạo điều kiện thuận lợi tuyệt đối cho công tác dò dây và bảo trì.

4.2. Hệ thống tản nhiệt và kiểm soát nhiệt độ

Biến tần và bộ nguồn tổ ong tỏa ra nhiệt lượng rất lớn khi vận hành. Việc lắp đặt quạt hút tản nhiệt kết hợp với lưới lọc bụi là giải pháp bắt buộc. Để tối ưu hóa, các tủ điện công nghiệp thường lắp thêm bộ điều khiển nhiệt độ (thermostat) của hãng Natural, giúp cảm biến tự động bật quạt khi không khí bên trong vượt ngưỡng cài đặt và tự động tắt khi tủ đã mát, qua đó kéo dài tuổi thọ cho vòng bi của quạt.

4.3. Thiết bị đo lường và gá lắp

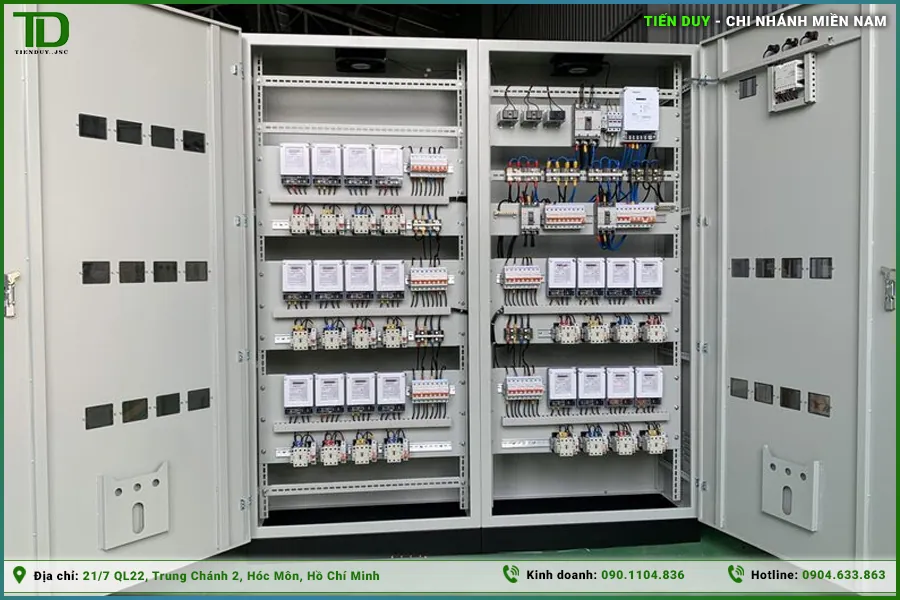

Thanh ray nhôm định hình (din rail) là khung xương để gài các thiết bị đóng cắt MCB hoặc rơ le, trong khi gối đỡ sứ giúp cách điện hệ thống thanh cái đồng với vỏ tủ. Để theo dõi thông số điện năng, kỹ sư sử dụng biến dòng (CT) kết hợp với đồng hồ Ampe/Vôn của hãng ILEC, giúp đo lường chính xác cường độ dòng điện tải theo thời gian thực mà vẫn đảm bảo an toàn cho người quan sát ở mặt ngoài cánh tủ.

5. Giải pháp tối ưu chi phí vật tư cho xưởng lắp ráp tủ điện

Trong quá trình thi công và lắp ráp tủ điện, chi phí mua sắm thiết bị luôn chiếm tỷ trọng lớn nhất của dự án. Tại các khu công nghiệp thuộc siêu đô thị TP.HCM năm 2026, áp lực cạnh tranh về giá thầu ngày càng khốc liệt đòi hỏi các xưởng cơ điện phải có chiến lược tối ưu ngân sách thông minh mà không làm suy giảm chất lượng công trình.

Giải pháp đầu tiên là chuẩn hóa danh mục vật tư ngay từ khâu thiết kế. Việc đồng bộ hóa các thương hiệu sẽ giúp xưởng giảm thiểu số lượng mã hàng tồn kho lẻ tẻ, dễ dàng quản lý hao hụt đối với các vật tư dạng mét như máng cáp, dây điện, hay các linh kiện nhỏ như đầu cốt, dây rút. Thứ hai, đối với các hệ thống không yêu cầu tính năng quá phức tạp, kỹ sư có thể bóc tách bản vẽ để lựa chọn các thiết bị có dải thông số kỹ thuật vừa đủ, tránh lãng phí tiền bạc vào những module có các tính năng thừa thãi mà nhà máy không bao giờ dùng tới.

Giải pháp then chốt nhất là tìm kiếm và thiết lập mối quan hệ với các tổng kho phân phối trực tiếp để cắt giảm biên độ lợi nhuận của khâu trung gian. Thiết bị điện Tiến Duy là đơn vị tiên phong trong việc cung cấp giải pháp toàn diện về vật tư phụ tủ điện. Với hệ thống kho bãi lưu trữ quy mô lớn sẵn sàng đáp ứng tiến độ giao hàng cấp tốc, chúng tôi nhập khẩu trực tiếp và phân phối các thương hiệu uy tín như Hivero, Chaer, Natural, ILEC với đầy đủ chứng từ pháp lý. Bằng cách làm việc trực tiếp với tổng kho Tiến Duy, các xưởng lắp ráp sẽ kiểm soát được nguồn gốc hàng hóa, nhận được mức chiết khấu tốt nhất thị trường, từ đó gia tăng đáng kể biên lợi nhuận cho mỗi dự án đấu thầu.

6. Các câu hỏi thường gặp về thiết bị tủ điện

Cuối cùng, trước khi kết thúc nội dung, cùng điểm qua một số câu hỏi tưởng gặp về thiết bị tủ điện thường gặp nhé, đây là các câu hỏi mà khá nhiều người thắc mắc cũng như từng hỏi qua Tiến Duy.

Hỏi: Thiết bị tủ điện công nghiệp khác gì so với thiết bị điện dân dụng?

Đáp: Thiết bị công nghiệp được thiết kế với độ bền cơ khí và khả năng chịu tải cao hơn gấp nhiều lần. Chúng phải hoạt động liên tục trong môi trường nhà xưởng khắc nghiệt, chịu được nhiệt độ cao, độ rung lắc lớn và được chế tạo từ các vật liệu chống cháy, cách điện đặc thù. Ngược lại, thiết bị dân dụng chỉ phù hợp với tải nhẹ và môi trường gia đình tiêu chuẩn.

Hỏi: Tỷ trọng chi phí của từng nhóm thiết bị trong một tủ điện thường phân bổ ra sao?

Đáp: Tùy thuộc vào chức năng tủ, tỷ trọng này sẽ thay đổi. Tuy nhiên, trong một tủ điện tự động hóa tiêu chuẩn, nhóm thiết bị điều khiển trung tâm (PLC, biến tần) thường chiếm từ 40% đến 50% tổng ngân sách. Nhóm đóng cắt bảo vệ (MCCB, contactor) chiếm khoảng 30%. Phần còn lại từ 20% đến 30% dành cho vỏ tủ thép, thanh cái đồng và toàn bộ hệ thống vật tư phụ kiện.

Hỏi: Làm sao để hạn chế tình trạng lãng phí vật tư phụ trong quá trình đấu nối tủ điện?

Đáp: Xưởng lắp ráp cần xây dựng định mức tiêu hao vật tư rõ ràng cho từng loại tủ. Việc cắt máng cáp, ống gen hay thanh ray nhôm phải được tính toán sát với bản vẽ bố trí thiết bị (layout) để tận dụng tối đa phần vật tư dư thừa (đề-xê). Ngoài ra, công tác đào tạo thợ điện tuân thủ quy trình bấm đầu cốt, luồn dây cũng giúp giảm thiểu việc bấm hỏng phải cắt bỏ dây dẫn.

Hỏi: Nên ưu tiên thiết bị của hãng nào để cân bằng giữa chất lượng và giá thành?

Đáp: Đối với các dự án có ngân sách tầm trung nhưng vẫn đòi hỏi độ bền bỉ cho nhà máy, bạn nên ưu tiên các thương hiệu chuyên dụng được giới kỹ thuật kiểm chứng. Ví dụ, về thiết bị đóng cắt có thể chọn các hãng từ Hàn Quốc hoặc Nhật Bản, trong khi nhóm phụ kiện như cầu đấu, nút nhấn có thể tin dùng Hivero; máng cáp ưu tiên Chaer; quạt tản nhiệt dùng Natural và thiết bị đo lường nên chọn ILEC để tối ưu chi phí đầu vào mà vẫn đảm bảo đầy đủ giấy tờ CO, CQ.
