Hộp chia dây tủ điện Chaer là thiết bị cơ điện trung gian đóng vai trò tiếp nhận một nguồn cáp động lực tiết diện lớn và phân nhánh thành nhiều đường cáp phụ gọn gàng. Sản phẩm có cấu tạo gồm lõi đồng thau nguyên khối dẫn điện cao và vỏ nhựa PA66 cách điện chịu nhiệt, đi kèm hệ thống ngàm kẹp linh hoạt gắn trực tiếp lên thanh ray Din-rail. Thiết bị hỗ trợ đa dạng định mức dòng tải, đáp ứng hoàn hảo yêu cầu đấu ráp tại các khoang phân phối trạm Kiosk, tủ trung tâm MCC và hệ thống năng lượng mặt trời.

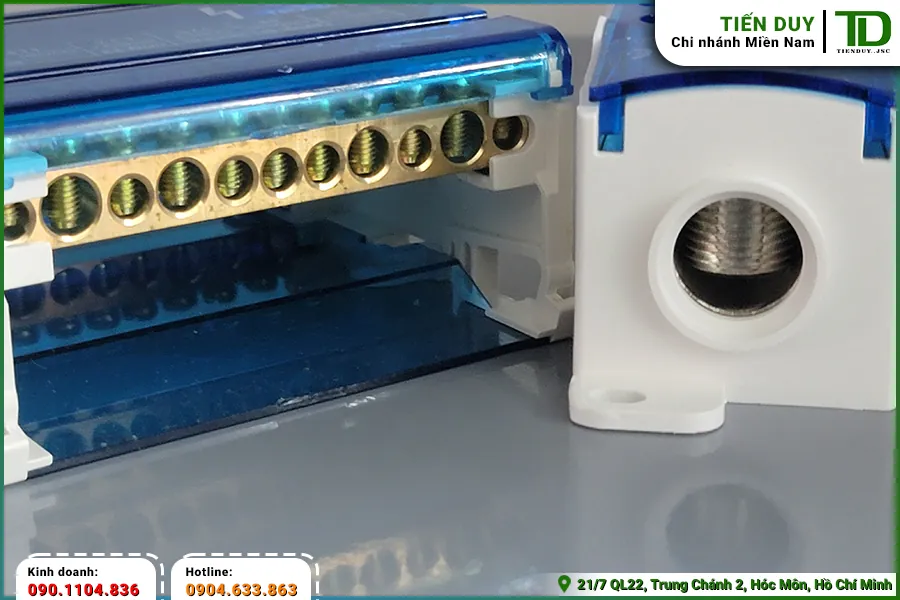

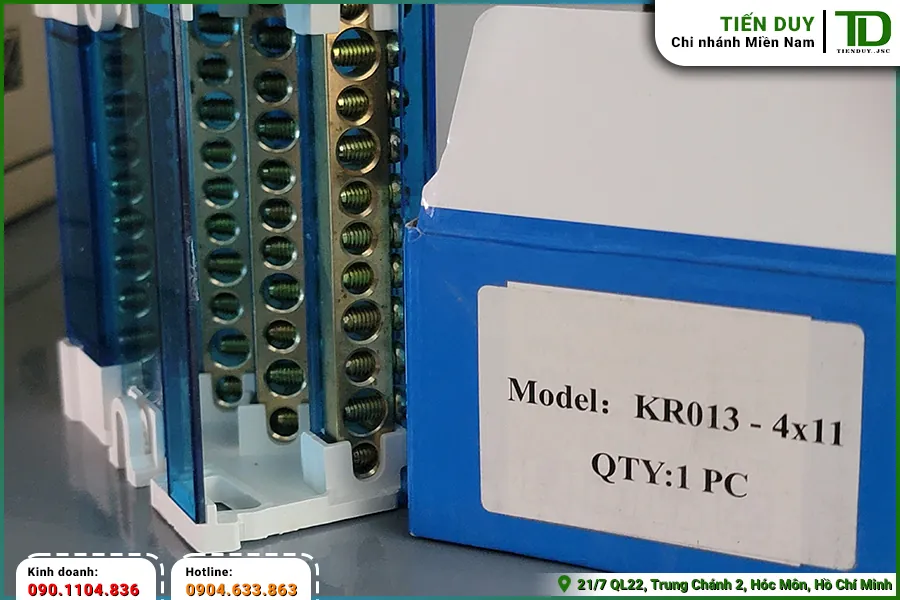

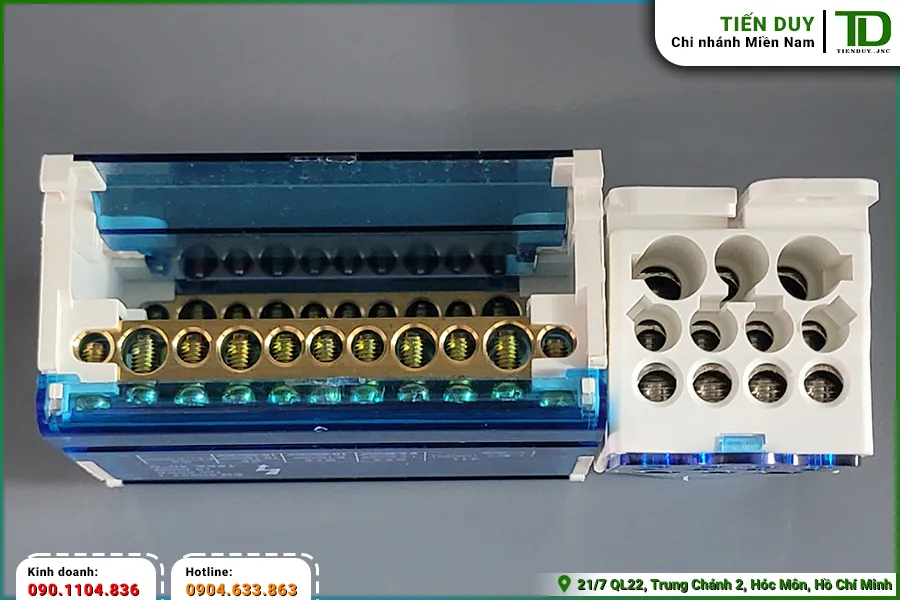

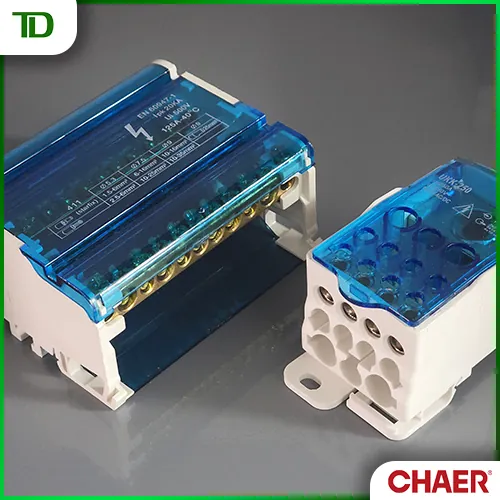

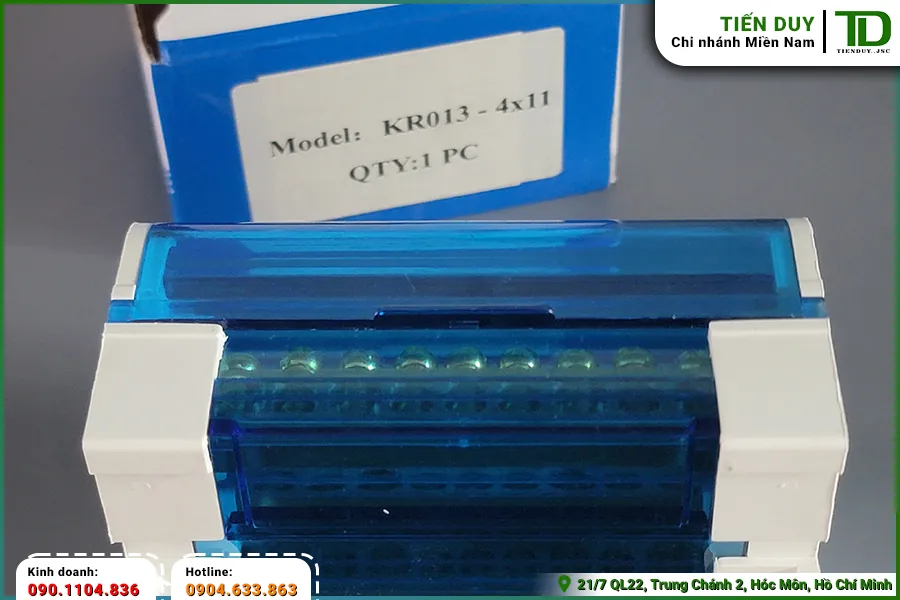

1. Tổng quan về hộp chia dây tủ điện Chaer

Trong quá trình thiết kế và lắp ráp hệ thống tủ bảng điện, việc tổ chức sơ đồ chạy cáp đóng vai trò quyết định đến tính an toàn và khả năng bảo trì sau này. Hộp chia dây tủ điện Chaer ra đời như một giải pháp cơ khí tiêu chuẩn nhằm giải quyết bài toán rẽ nhánh cáp động lực.

1.1. Định nghĩa về thiết bị phân phối trung gian

Thiết bị phân phối trung gian, hay còn gọi là khối Terminal Block Box, là một linh kiện cơ điện được sử dụng để tiếp nhận một đường cáp nguồn tiết diện lớn và phân tách dòng điện đó thành nhiều nhánh cáp có tiết diện nhỏ hơn. Quá trình chia tách này diễn ra bên trong một không gian kín, được bảo vệ bằng lớp vỏ cách điện chắc chắn. Cơ chế hoạt động của khối chia dựa trên một thanh kim loại nguyên khối có khoan sẵn các lỗ bắt cáp, cho phép dòng điện truyền tải đồng đều từ điểm vào đến tất cả các điểm ra mà không gặp trở kháng đáng kể.

Việc chuẩn hóa các điểm rẽ nhánh bằng thiết bị chuyên dụng giúp kỹ sư dễ dàng kiểm soát sơ đồ nguyên lý trên thực tế. Thay vì tạo ra các điểm nối tự do lơ lửng giữa không trung, mọi đường cáp đều được quy tụ về một khối vật lý cố định, có thể đánh dấu và dán nhãn nhận diện rõ ràng. Tính hệ thống hóa cao này mang lại sự thuận tiện tối đa cho công tác đo đạc, kiểm tra thông mạch và rà soát lỗi định kỳ. Để tìm kiếm mã hàng tương thích với từng cấp điện áp cụ thể, kỹ thuật viên có thể tra cứu thông số chi tiết trong dải Các sản phẩm Chaer thuộc nhóm linh kiện phân phối hạ thế.



1.2. Vị trí lắp đặt trong sơ đồ mạch hạ thế

Trong cấu trúc không gian của một tủ điện phân phối, thiết bị này thường được bố trí ngay sau aptomat tổng (MCCB/MCB) hoặc phía sau khởi động từ. Dòng điện tải sau khi đi qua thiết bị đóng cắt chính sẽ được dẫn thẳng vào ngõ tiếp nhận (Input) của hộp chia. Từ các ngõ xuất tuyến (Output), cáp nhánh sẽ chạy dọc theo máng nhựa đi dây để cấp nguồn trực tiếp cho các aptomat nhánh, rơ-le hoặc các module điều khiển độc lập nằm ở các khoang lân cận.



1.3. Khả năng thay thế các cụm terminal rời rạc

Trước đây, việc phân nhánh từ một nguồn chung thường đòi hỏi phải ghép nối liên tiếp nhiều cầu đấu (terminal block) rời rạc lại với nhau bằng các thanh lược đồng (jumpers). Phương pháp này tiêu tốn nhiều không gian trên thanh ray và tiềm ẩn rủi ro lỏng lẻo ở các điểm tiếp xúc trung gian. Sự xuất hiện của hộp chia cáp nguyên khối đã tích hợp toàn bộ số lượng ngõ ra cần thiết vào chung một nền tảng vật lý duy nhất. Một khối chia duy nhất có thể cung cấp từ 4 đến 15 ngõ ra, tối ưu hóa đáng kể diện tích chiếm dụng bên trong tủ.



2. Đặc điểm cấu tạo của hộp chia dây tủ điện

Khả năng chịu tải và độ bền cơ học của hộp chia dây tủ điện phụ thuộc hoàn toàn vào vật liệu chế tạo và thiết kế của từng bộ phận cấu thành. Việc phân tích cấu tạo giúp kỹ sư đánh giá chính xác mức độ an toàn của thiết bị.

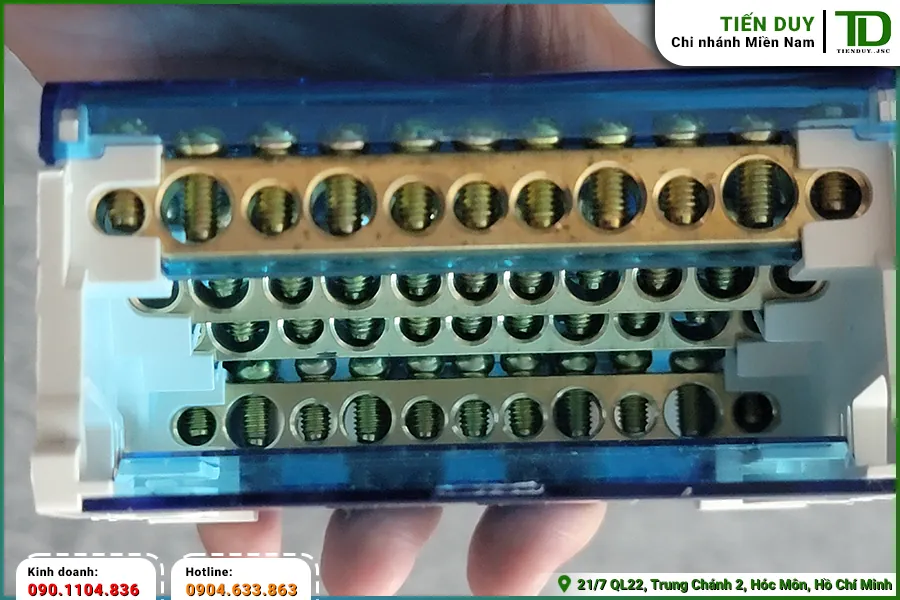

2.1. Khối kim loại dẫn điện bằng hợp kim đồng

Trái tim của thiết bị là một thanh kim loại đặc được gia công CNC từ hợp kim đồng thau chất lượng cao. Khối đồng này đảm nhận nhiệm vụ truyền dẫn toàn bộ dòng điện định mức từ ngõ vào sang các ngõ ra. Đồng thau được lựa chọn nhờ khả năng cân bằng tuyệt vời giữa độ dẫn điện tốt và độ cứng cơ học cao, giúp khối kim loại không bị nứt vỡ khi chịu lực vặn xoắn trực tiếp từ các bu-lông siết cáp.

Bề mặt của khối hợp kim thường được mạ thêm một lớp bảo vệ chống oxy hóa để ngăn ngừa sự xỉn màu và duy trì điện trở tiếp xúc ở mức tối thiểu. Các lỗ luồn cáp được khoan chính xác với khoảng cách đều đặn, đảm bảo độ dày của thành vách kim loại giữa các lỗ đủ sức chịu đựng áp lực khi cáp trương nở do nhiệt lượng tỏa ra trong quá trình mang tải. Thiết kế nguyên khối này loại trừ hoàn toàn các ranh giới tiếp xúc ẩn bên trong, giúp dòng điện lưu thông thông suốt.



2.2. Lớp vỏ bảo vệ và cách điện chịu nhiệt

Bao bọc bên ngoài khối kim loại dẫn điện là lớp vỏ bảo vệ được đúc từ nhựa kỹ thuật PA66 (Polyamide). Đây là loại vật liệu có đặc tính cách điện xuất sắc, giúp cô lập hoàn toàn dòng điện bên trong khỏi các thiết bị lân cận và vỏ tủ kim loại. PA66 còn nổi bật với khả năng chống cháy lan đạt tiêu chuẩn công nghiệp (thường là chuẩn UL94 V-0), tự dập tắt lửa trong thời gian ngắn khi có sự cố phát sinh hồ quang điện từ bên trong.

Nửa trên của vỏ hộp thường được thiết kế dưới dạng nắp đậy trong suốt hoặc bán trong suốt, có thể đóng mở linh hoạt nhờ cơ cấu bản lề nhựa. Thiết kế trực quan này cho phép kỹ thuật viên dễ dàng quan sát tình trạng của các điểm đấu nối, phát hiện sớm các dấu hiệu quá nhiệt như vỏ cáp bị đổi màu hay bu-lông bị lỏng mà không cần phải tháo rời toàn bộ lớp vỏ bảo vệ. Trên nắp cũng có sẵn các rãnh nhỏ để người thợ chèn thẻ tên nhựa, phục vụ cho công tác đánh dấu lộ cáp.



2.3. Hệ thống bu-lông lục giác và ngàm kẹp ray

Để cố định cáp dẫn, hộp chia dây sử dụng hệ thống bu-lông ép cáp có đầu vặn chìm hình lục giác. Bu-lông được chế tạo từ thép cường độ cao mạ kẽm, mặt đáy của bu-lông được gia công phẳng nhằm ép chặt các sợi cáp đồng mềm xuống mặt đáy rãnh mà không làm đứt gãy chúng. Dưới đáy của vỏ nhựa PA66 là hệ thống ngàm kẹp đàn hồi thiết kế chuẩn hóa, cho phép thiết bị gắn chặt lên các loại thanh ray nhôm Din-rail 35mm thông dụng, hoặc có thêm các lỗ chờ để bắt vít trực tiếp lên mặt bích tủ điện.

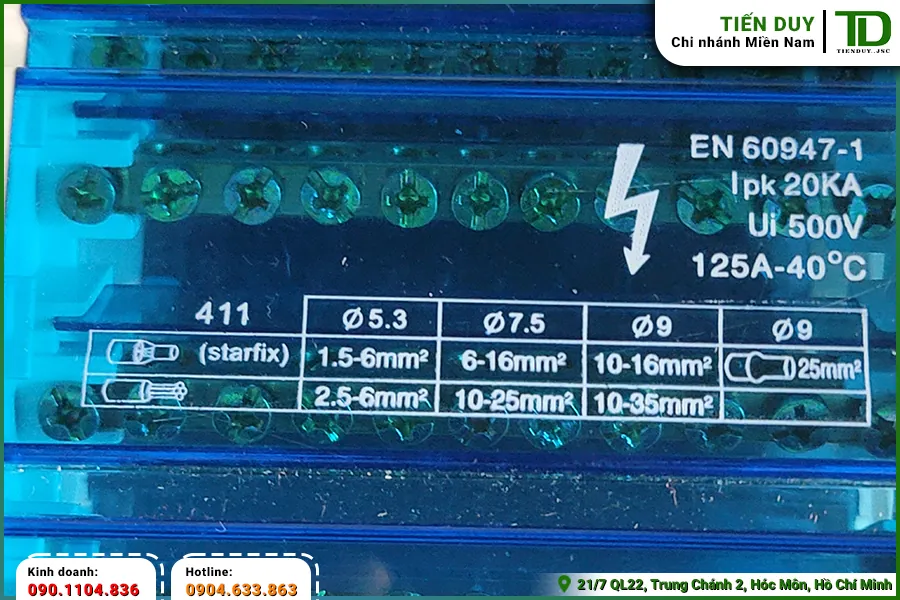

3. Dải thông số kỹ thuật cốt lõi của thiết bị

Để lựa chọn hộp chia dây tủ điện tương thích với sơ đồ nguyên lý, nhân sự thiết kế cần nắm vững các thông số định mức cơ bản. Những số liệu này quyết định trực tiếp đến tính an toàn phòng chống cháy nổ của hệ thống.

3.1. Định mức dòng tải chịu đựng tối đa

Thông số quan trọng nhất của khối phân phối là cường độ dòng điện định mức tối đa (In) mà thiết bị có thể cho phép chạy qua liên tục mà không làm suy giảm đặc tính cách điện của lớp vỏ. Dải dòng tải của các thiết bị này rất rộng, từ các mức phổ thông 80A, 125A dùng cho tủ chiếu sáng nhỏ, cho đến các mức tải nặng 250A, 400A hay thậm chí 500A phục vụ cho tủ động lực máy móc công nghiệp.

Việc lựa chọn thiết bị phải căn cứ vào dòng điện tính toán tổng của toàn bộ các nhánh tải cộng lại, đồng thời áp dụng thêm hệ số dự phòng an toàn. Tuyệt đối không được phép sử dụng khối chia có định mức dòng điện thấp hơn dòng cắt của aptomat tổng bảo vệ phía trước nó. Sự quá tải kéo dài sẽ làm khối đồng bên trong sinh nhiệt lớn, nung chảy lớp vỏ nhựa PA66 và dẫn đến nguy cơ ngắn mạch trực tiếp giữa các pha.



3.2. Kích thước tiết diện cáp tương thích

Bên cạnh dòng tải, kích thước lỗ bắt cáp cũng được quy định rõ ràng. Thông thường, một hộp chia sẽ có một lỗ ngõ vào (Input) kích thước lớn hỗ trợ tiết diện cáp từ 16mm² đến 120mm² tùy mã hàng. Đi kèm với đó là nhiều lỗ ngõ ra (Output) có đường kính nhỏ hơn, chia làm các dải tiết diện từ 2.5mm² đến 35mm². Kỹ sư cần đối chiếu tiết diện cáp thực tế của bản vẽ với thông số lỗ của hộp chia để đảm bảo cáp đút vừa vặn, không quá lỏng gây mo-ve, cũng không quá chật khiến thợ phải cắt tỉa bớt lõi đồng.

Để nhận thông số catalog chi tiết và lựa chọn đúng mã sản phẩm cho dự án, quý khách vui lòng liên hệ trực tiếp phòng kinh doanh Tiến Duy qua hotline 0904.633.863 (Mr. Ninh). Chúng tôi sẽ hỗ trợ đối chiếu thông số dòng tải và cung cấp báo giá thiết bị vật tư tối ưu nhất cho cấu hình tủ điện của quý khách.



4. Ứng dụng thực tế của hộp chia dây tủ điện Chaer

Nhờ tính linh hoạt trong thiết kế cơ khí, thiết bị phân nhánh cáp này xuất hiện ở hầu hết các phân khu chức năng trong một mạng lưới phân phối hạ thế hoàn chỉnh.

4.1. Tích hợp tại khoang phân phối trạm Kiosk

Trong các trạm biến áp Kiosk hợp bộ, không gian bên trong lớp vỏ kim loại được tối ưu hóa ở mức tối đa để giảm diện tích chiếm đất của trạm. Tại ngăn hạ thế của trạm, thay vì sử dụng hệ thống thanh cái đồng bản rộng cồng kềnh cho các lộ ra nhỏ, kỹ sư thường ứng dụng hộp chia dây tủ điện Chaer. Cáp nguồn từ khối MCCB tổng sẽ đi thẳng vào thiết bị này, sau đó phân tách thành 6 đến 10 lộ cáp nhỏ dẫn ra các khối MCB nhánh để cấp điện cho từng khu vực dân cư lân cận.

Sự nhỏ gọn của khối phân phối giúp cụm thiết bị hạ thế nằm gọn gàng trên một mặt phẳng panel lưng, giải phóng không gian cho các luồng không khí làm mát tự nhiên lưu thông. Lớp vỏ cách điện kín của phụ kiện cũng ngăn ngừa rủi ro chạm chập do các loại côn trùng hoặc thằn lằn xâm nhập vào bên trong khoang tủ trạm Kiosk đặt ngoài trời.



4.2. Lắp ráp trong các tủ điều khiển trung tâm MCC

Tủ trung tâm điều khiển động cơ (MCC) thường bao gồm rất nhiều khoang ngăn kéo, mỗi ngăn điều khiển một động cơ riêng biệt. Để cấp nguồn động lực 3 pha từ thanh cái đứng dọc tủ vào từng ngăn kéo, người ta sử dụng các khối chia cáp gắn trực tiếp bên hông khung tủ. Thiết bị lấy một nhánh cáp từ thanh cái tổng, sau đó chia nhỏ ra để cấp nguồn nuôi cho bộ khởi động mềm, biến tần và các máy biến áp cách ly cấp nguồn điều khiển 24VDC nằm gọn bên trong từng modul ngăn kéo.



4.3. Triển khai cho mạng lưới cấp nguồn thang máy

Tủ điện trên phòng máy thang máy có đặc điểm là phải cấp nguồn cho cả cụm tời kéo động lực công suất lớn và vô số các mạch chiếu sáng, mạch an toàn, mạch quạt thông gió lồng cabin. Tại tủ điện tầng thượng này, hộp chia cáp làm nhiệm vụ tiếp nhận đường cáp trục đứng từ tầng hầm kéo lên, phân phối nguồn điện ổn định cho cụm biến tần điều khiển tốc độ motor, đồng thời tách các nhánh nguồn phụ cho tủ cứu hộ tự động ARD. Mối siết cáp bằng lục giác vững chắc giúp điểm chia dây chịu đựng tốt độ rung động liên tục sinh ra mỗi khi thang máy khởi động và dừng lại.



4.4. Sử dụng tại hệ thống điện năng lượng mặt trời

Trong các hệ thống tủ điện gom điện mặt trời (Tủ Combiner Box), hàng loạt các đường cáp DC từ các chuỗi tấm pin (string) trên mái nhà sẽ được kéo về một điểm tập kết chung trước khi đi vào bộ biến tần Inverter. Hộp chia dây lúc này đóng vai trò gom nối tiếp hoặc song song các mạch nhánh lại với nhau một cách khoa học nhất.

Với tính chất dòng điện một chiều (DC) thường sinh ra hồ quang mạnh và khó dập tắt hơn dòng xoay chiều, việc sử dụng hộp chia cáp có vách ngăn bằng nhựa chống cháy PA66 là yêu cầu bắt buộc để cô lập các cực âm dương. Khả năng chịu nhiệt độ môi trường khắc nghiệt của lớp vỏ thiết bị cũng giúp tủ điện vận hành an toàn dưới cái nắng gắt liên tục trên mái các xưởng công nghiệp.



5. Các biến thể thiết kế theo yêu cầu mạng lưới điện

Tùy thuộc vào bản chất của lưới điện là một pha hay ba pha, nhà sản xuất cung cấp các cấu trúc khối chia khác nhau nhằm tương thích tuyệt đối với số lượng dây dẫn thực tế.

5.1. Mẫu thiết kế cực đơn cho mạch một pha

Mẫu hộp chia cực đơn (1 cực) có thiết kế bao gồm một khối đồng nguyên khối duy nhất, chuyên dụng cho việc phân nhánh dòng điện của một pha đơn lẻ (Pha lửa hoặc pha nguội). Khi thi công tủ điện dân dụng 1 pha (220V), kỹ thuật viên cần sử dụng 2 hộp chia cực đơn độc lập: một khối dành riêng cho việc chia các nhánh pha Lửa (L) và một khối chuyên chia các nhánh pha Nguội (N). Thiết kế rời rạc này giúp người thợ dễ dàng bố trí linh kiện tại các vị trí trống khác nhau trên thanh ray, tối giản kích thước của từng linh kiện.



5.2. Cụm chia đồng bộ dành cho hệ thống ba pha

Đối với mạng lưới điện công nghiệp 3 pha 4 dây (380V), hãng sản xuất cung cấp các mẫu hộp chia dây tích hợp dạng 2 cực (2P) hoặc 4 cực (4P). Trong cấu trúc này, bên trong một lớp vỏ nhựa lớn sẽ chứa nhiều thanh kim loại đồng thau đặt song song và cách ly điện hoàn toàn với nhau bằng các vách ngăn nhựa kiên cố. Mẫu 4P sẽ có 4 dải chia dây tương ứng cho 3 pha lửa (L1, L2, L3) và 1 pha trung tính (N).

Sự tích hợp này giúp việc thi công lưới điện 3 pha trở nên nhanh chóng và cực kỳ đồng bộ. Thợ kỹ thuật chỉ cần một thao tác gài thiết bị lên thanh ray là đã có ngay một trạm phân phối hoàn chỉnh cho cả 4 đường dây nguồn. Không gian bên trong tủ cũng được tiết kiệm tối đa do loại bỏ được các khe hở bắt buộc phải có khi xếp chồng nhiều khối cực đơn lại với nhau. Nắp đậy của cụm 4P bao trùm toàn bộ các pha, mang lại sự bảo vệ toàn diện chống chạm tay vô tình vào các điểm mang điện tích.

6. Yêu cầu cơ khí khi thao tác đấu nối thiết bị

Để hộp chia dây tủ điện hoạt động đúng định mức kỹ thuật, bước thi công cơ khí cần được kiểm soát chặt chẽ về mặt lực siết. Trước khi đưa cáp vào lỗ, thợ điện phải tuốt một đoạn vỏ cách điện có chiều dài tương đương với chiều sâu của lỗ cắm trên khối kim loại. Tuyệt đối không để lõi đồng hở ra ngoài vỏ nhựa gây nguy hiểm, cũng như không để lớp vỏ PVC đi sâu vào trong lỗ khiến bu-lông ép lên lớp vỏ cách điện làm mất khả năng dẫn dòng.

Đối với cáp lõi mềm nhiều sợi, nhà sản xuất khuyến cáo người dùng nên bấm thêm đầu cos kim (cos pin) hoặc cos rỗng trước khi nhét vào khối chia. Thao tác này giúp các bó sợi cáp nhỏ được bọc lại thành một khối cứng cáp, ngăn chặn tình trạng bu-lông lục giác nghiến đứt cáp trong quá trình vặn xoắn. Khi thao tác vặn ốc ép cáp, lực siết từ dụng cụ tay vặn lục giác phải đạt đủ thông số mô-men xoắn (Torque) tiêu chuẩn. Nếu siết quá nhẹ, cáp sẽ bị lỏng và tạo ra hồ quang đánh lửa; nếu siết quá tay bằng ống tuýp trợ lực, phần ren của khối đồng có thể bị tuôn dẫn đến hư hỏng hoàn toàn linh kiện.

Sau khi hoàn tất quá trình siết cáp tại mọi ngõ vào và ngõ ra, nhân sự nghiệm thu cần dùng tay lay nhẹ từng đường cáp để kiểm tra độ bám giữ cơ học trước khi đóng nắp bảo vệ. Bất kỳ sợi cáp nào có dấu hiệu xê dịch đều phải được tháo ra cắt lại và thi công lại từ đầu. Quá trình kiểm tra lực siết bu-lông bên trong hộp chia cũng nên được đưa vào quy trình bảo trì định kỳ 6 tháng một lần của nhà máy để phòng ngừa hiện tượng rung lắc làm tự tháo lỏng ren ốc.
