Vật tư đóng cắt mặt tủ điện ILEC là nhóm thiết bị điều khiển và hiển thị được lắp đặt trên mặt cửa tủ (táp lô), sử dụng kích thước khoét lỗ tiêu chuẩn phi 22 (Ø22). Hệ sinh thái này bao gồm nút nhấn (phẳng/lồi, có đèn/không đèn), đèn báo pha nắp vòm, công tắc xoay (2 vị trí, 3 vị trí, có chìa khóa) và nút dừng khẩn cấp. Các thiết bị hỗ trợ điện áp đa dạng từ 24V AC/DC đến 220VAC/230VAC, kết hợp cùng các block tiếp điểm phụ trợ dạng module (1NO, 1NC, 1NO-1NC) giúp linh hoạt trong việc thiết lập mạch điều khiển công nghiệp.

1. Giới thiệu chung về nhóm vật tư đóng cắt mặt tủ điện ILEC

Nhóm vật tư đóng cắt mặt tủ điện ILEC đóng vai trò giao tiếp trực tiếp giữa người vận hành và hệ thống máy móc bên trong. Các thiết bị này được thiết kế theo dạng module tiêu chuẩn để dễ dàng tích hợp lên bề mặt táp lô.

1.1. Khái niệm và vị trí lắp đặt trên táp lô

Khái niệm thiết bị điều khiển bao hàm toàn bộ các cơ cấu cơ điện và cụm hiển thị tín hiệu nằm ở mặt ngoài của vỏ tủ. Vị trí lắp đặt thường nằm ở mặt cánh cửa trước, ngang tầm mắt và tầm tay thao tác của kỹ thuật viên nhà máy. Khi thiết kế sơ đồ bố trí, các kỹ sư thường nhóm các nút nhấn và đèn báo theo từng cụm chức năng riêng biệt để tránh nhầm lẫn trong quá trình vận hành khẩn cấp. Việc sử dụng đồng bộ các phụ kiện tủ điện ILEC giúp mặt táp lô đạt được tính thẩm mỹ công nghiệp cao và đảm bảo độ kín khít chống bụi nước.



1.2. Tiêu chuẩn kích thước khoét lỗ Ø22

Toàn bộ dải sản phẩm thiết bị mặt cửa đều tuân thủ kích thước khoét lỗ lắp đặt tiêu chuẩn là phi 22. Đây là thông số cơ khí phổ biến nhất trong ngành sản xuất tủ bảng điện công nghiệp hiện nay tại các nhà máy khu vực TP.HCM. Kích thước này cho phép thiết bị nằm gọn gàng trên mặt tôn có độ dày từ 1.2mm đến 2.0mm mà không gây cấn móp hay lỏng lẻo. Quá trình gia công lỗ phi 22 trên cánh tủ cần tuân thủ một số yêu cầu kỹ thuật cơ bản:

• Sử dụng mũi khoét hợp kim chuyên dụng để đảm bảo viền lỗ sắc nét.
• Khoảng cách tâm giữa hai lỗ liền kề tối thiểu phải đạt 30mm để chừa không gian cho phần block tiếp điểm.
• Bề mặt tôn xung quanh lỗ khoét phải được vệ sinh sạch sẽ trước khi siết đai ốc cố định thiết bị.



2. Các dòng nút nhấn điều khiển ILEC

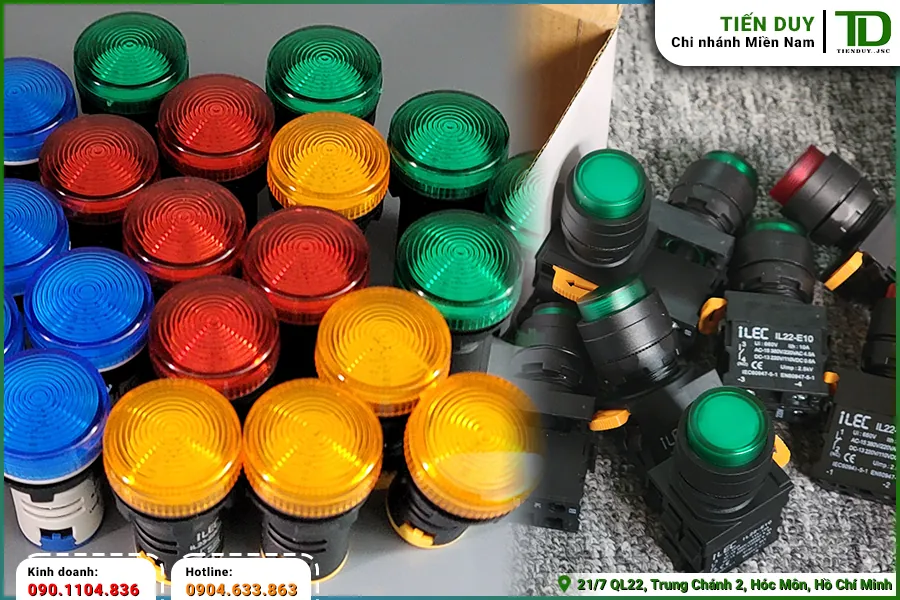

Dòng sản phẩm nút nhấn ILEC được chia thành nhiều phân loại khác nhau dựa trên hình dáng mặt phím và khả năng phát sáng. Việc lựa chọn đúng mã thiết bị phụ thuộc vào yêu cầu của từng mạch điện cụ thể.

2.1. Đặc điểm nút nhấn phẳng không đèn

Nút nhấn phẳng không đèn là thiết bị cơ bản nhất trong hệ thống điều khiển, thường dùng cho các lệnh khởi động hoặc dừng động cơ đơn giản. Mặt phím được thiết kế phẳng ngang bằng với viền bảo vệ, giúp hạn chế tối đa tình trạng vô tình tì đè gây kích hoạt sai lệnh. Theo catalogue, mã hàng IL22-BN cung cấp các tùy chọn tiếp điểm 1NC cho nút màu đỏ và 1NO cho nút màu xanh hoặc vàng. Cơ cấu cơ khí bên trong sử dụng lò xo đàn hồi cao, đảm bảo hành trình nhấn nhả dứt khoát và tuổi thọ thao tác lên đến hàng trăm ngàn lần.



2.2. Cấu tạo nút nhấn lồi có đèn

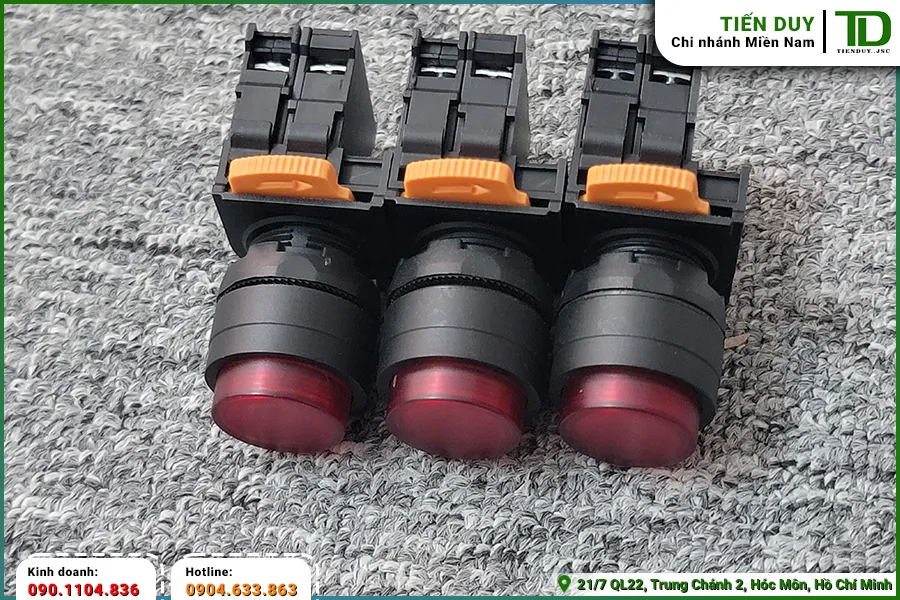

Khác với loại phẳng, nút nhấn lồi có đèn mã IL22-BD sở hữu phần mặt phím nhô cao hơn hẳn so với viền kim loại xung quanh. Thiết kế này đặc biệt hữu ích cho các vị trí công nhân cần thao tác nhanh bằng lòng bàn tay hoặc khi đang đeo găng tay bảo hộ dày. Cụm đèn LED tích hợp bên trong sử dụng điện áp 220VAC hoặc 24V AC/DC, giúp phát sáng liên tục để báo hiệu trạng thái mạch đang sẵn sàng hoặc đang hoạt động. Phần thân của nút nhấn lồi được cấu thành từ nhựa kỹ thuật chống cháy, chịu được môi trường nhiệt độ cao trong các xưởng sản xuất.

Các tiếp điểm đi kèm thường là 1NC cho màu đỏ, 1NO cho màu xanh hoặc vàng, cùng cụm 1NO-1NC kết hợp để phục vụ các mạch liên động phức tạp. Ánh sáng từ đèn LED có độ xuyên thấu tốt, giúp người vận hành dễ dàng nhận biết tín hiệu từ khoảng cách xa trong điều kiện thiếu sáng. Việc bảo trì cụm đèn cũng rất đơn giản nhờ thiết kế bóng LED dạng cắm rút độc lập. Kỹ thuật viên chỉ cần vặn nhẹ nắp nhựa phía sau là có thể thay thế bóng mới mà không cần tháo rời toàn bộ thiết bị.



2.3. Thông số nút nhấn phẳng có đèn

Dòng nút nhấn phẳng có đèn mã IL22-BDF là sự kết hợp hoàn hảo giữa tính an toàn chống chạm vô ý và khả năng hiển thị trực quan. Thiết bị này thường được bố trí trên các panel điều khiển máy CNC hoặc dây chuyền tự động hóa đòi hỏi độ chính xác cao. Đèn LED bên trong tiêu thụ dòng điện rất nhỏ, giảm thiểu phát nhiệt và kéo dài tuổi thọ cho toàn bộ cụm tiếp điểm phía sau. Tương tự như các dòng khác, mã vật tư đóng cắt mặt tủ điện ILEC này cũng hỗ trợ đầy đủ các dải điện áp thông dụng và cấu hình tiếp điểm đa dạng.



3. Đặc điểm kỹ thuật của đèn báo pha ILEC nắp vòm

Cụm đèn báo pha ILEC là thành phần không thể thiếu để giám sát tình trạng nguồn điện đầu vào và trạng thái hoạt động của tải. Thiết kế nắp vòm đặc trưng giúp ánh sáng khuếch tán đều ra nhiều hướng trên mặt táp lô.

3.1. Phân loại theo dải điện áp

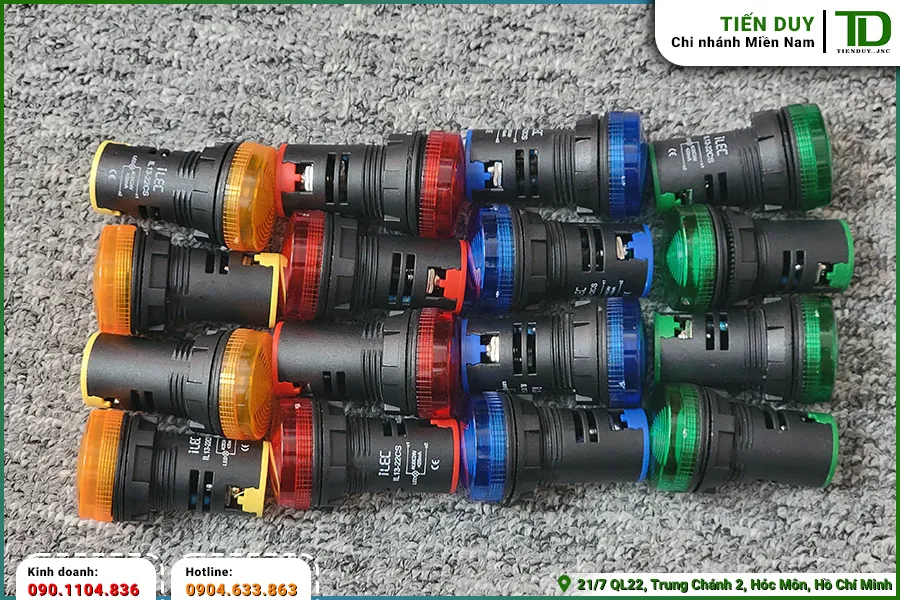

Dựa trên thông số từ nhà sản xuất, đèn báo nắp vòm phi 22 được chia thành hai nhóm điện áp chính để phù hợp với các chuẩn tủ điện khác nhau. Nhóm mã IL23-22CS hoạt động ở mức điện áp xoay chiều 230VAC, thường được đấu nối trực tiếp vào thanh cái đồng để báo trạng thái các pha R, S, T. Trong khi đó, nhóm mã IL13-22CS sử dụng điện áp thấp 24V AC/DC, chuyên dùng cho các mạch điều khiển an toàn lấy nguồn từ bộ nguồn tổ ong hoặc biến áp cách ly. Việc sử dụng đúng dải điện áp là yếu tố bắt buộc để tránh hiện tượng cháy nổ LED hoặc ánh sáng chập chờn.

Cấu tạo bên trong của cụm đèn báo bao gồm các thành phần linh kiện điện tử cơ bản được tối ưu hóa cho môi trường công nghiệp. Cụm bóng LED siêu sáng có tuổi thọ hoạt động liên tục lên đến hàng chục ngàn giờ, vượt trội hơn hẳn so với bóng sợi đốt truyền thống. Bo mạch cản dòng và chỉnh lưu nhỏ gọn được đổ keo chống ẩm bảo vệ linh kiện khỏi sự ăn mòn của hóa chất bay hơi. Chân đấu nối dạng vít siết cho phép kẹp chặt dây cáp điều khiển tiết diện từ 0.5mm² đến 1.5mm² một cách an toàn.



3.2. Ý nghĩa các màu sắc hiển thị tiêu chuẩn

Hệ thống màu sắc của thiết bị hiển thị tuân thủ nghiêm ngặt các quy chuẩn quốc tế về an toàn điện công nghiệp. Màu đỏ luôn được mặc định cho trạng thái cảnh báo, báo lỗi hoặc báo pha đang có điện áp nguy hiểm. Màu xanh lá biểu thị hệ thống đang hoạt động bình thường, động cơ đang chạy hoặc mạch đã được đóng kín. Màu vàng thường dùng để cảnh báo các tình trạng bất thường nhẹ hoặc báo hiệu một chu trình đang chờ xử lý. Màu xanh dương được dành cho các chức năng hiển thị đặc thù khác do kỹ sư thiết kế quy định.



4. Các loại công tắc xoay chuyển mạch ILEC

Cơ cấu công tắc xoay ILEC mang lại cảm giác thao tác chắc chắn và giữ trạng thái ổn định. Thiết bị này được ứng dụng rộng rãi để chuyển đổi các chế độ vận hành như chế độ tự động hoặc bằng tay.

4.1. Công tắc xoay 2 vị trí

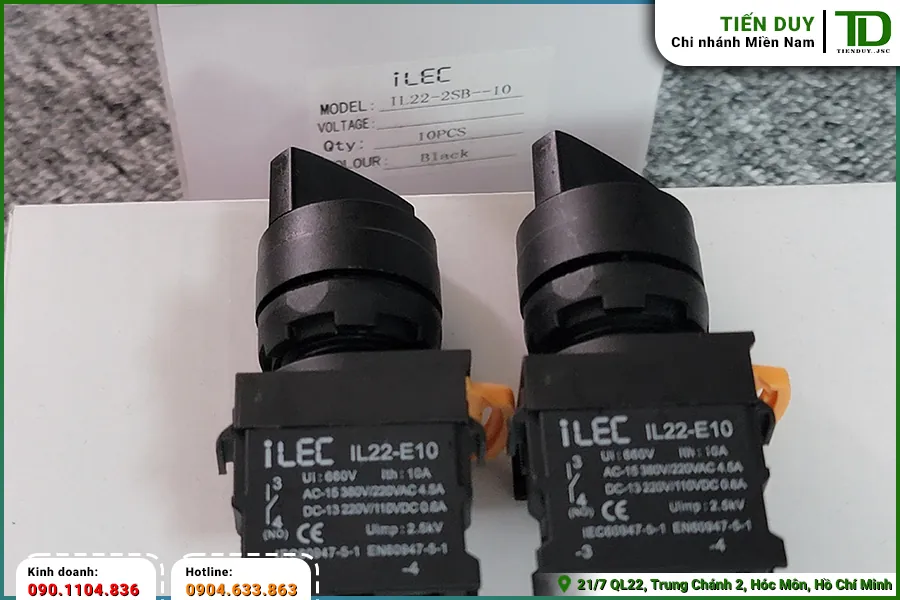

Dòng công tắc xoay 2 vị trí mã IL22-2SB thường được sử dụng để đóng cắt một mạch điện đơn giản hoặc chuyển đổi giữa hai trạng thái bật và tắt. Thiết bị có góc xoay 90 độ, cơ cấu cam bên trong sẽ tác động lên block tiếp điểm 1NO hoặc cụm 1NO-1NC tùy theo mã hàng cụ thể. Đặc tính cơ bản của loại công tắc này là khả năng tự giữ trạng thái sau khi người dùng rời tay khỏi núm vặn. Điều này giúp duy trì tín hiệu điều khiển liên tục cho các khởi động từ hoặc rơ le trung gian nằm sâu bên trong tủ điện.



4.2. Công tắc xoay 3 vị trí

Đối với các hệ thống cần nhiều chế độ điều khiển hơn, công tắc xoay 3 vị trí mã IL22-3SB là lựa chọn tối ưu nhất. Góc xoay thường được chia thành 3 nấc tương ứng với các chế độ như tự động, tắt và bằng tay. Cấu hình tiếp điểm tiêu chuẩn cho loại này thường là 2NO, cho phép xuất ra hai tín hiệu điều khiển độc lập tùy thuộc vào vị trí của núm vặn. Cơ cấu định vị cơ khí bên trong được gia công chính xác, tạo ra tiếng chuyển nấc rõ ràng giúp người vận hành cảm nhận được trạng thái một cách chắc chắn.



4.3. Công tắc xoay tích hợp chìa khóa bảo mật

Nhằm tăng cường mức độ an ninh cho các hệ thống quan trọng, dòng công tắc xoay có chìa khóa mã IL22-2SBK và IL22-3SBK đã được phát triển. Thay vì núm vặn nhựa thông thường, thiết bị này sử dụng một ổ khóa kim loại, chỉ những nhân sự có thẩm quyền giữ chìa khóa mới có thể thay đổi trạng thái mạch. Chìa khóa có thể được rút ra ở một hoặc tất cả các vị trí tùy thuộc vào thiết kế cơ khí của từng mã hàng. Đây là giải pháp hoàn hảo để ngăn chặn các thao tác trái phép gây nguy hiểm cho dây chuyền sản xuất.



5. Cấu tạo và hoạt động của nút dừng khẩn ILEC

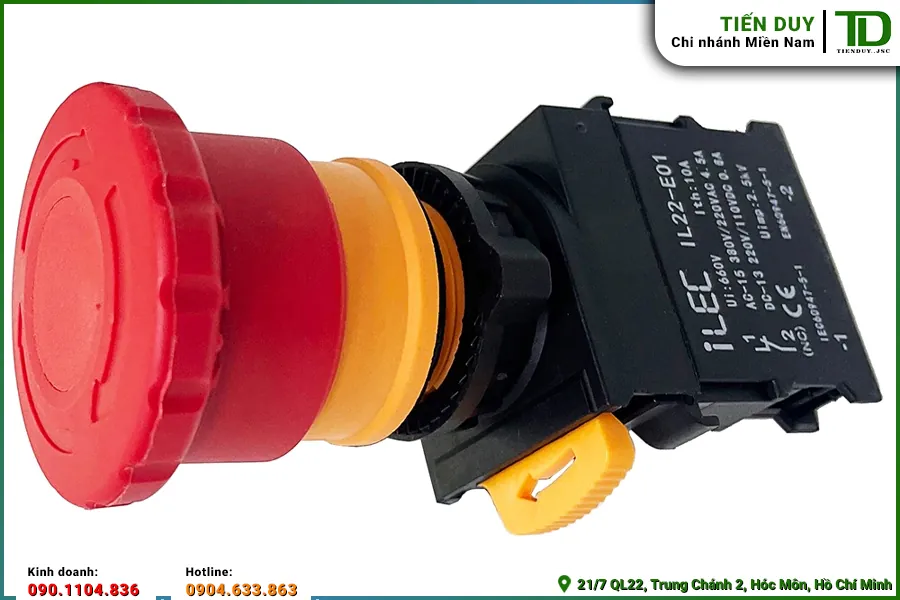

Nút dừng khẩn cấp là thiết bị an toàn tối quan trọng trên mọi hệ thống điều khiển tự động hóa. Mã hàng IL22-EB được thiết kế với mặt phím hình nấm màu đỏ đặc trưng, cực kỳ dễ nhận diện.

5.1. Cơ chế khóa chốt tự giữ

Điểm khác biệt lớn nhất của nút dừng khẩn so với các loại nút nhấn thông thường nằm ở cơ cấu khóa chốt cơ khí bên trong. Khi có sự cố xảy ra, người vận hành chỉ cần đập mạnh vào mặt nấm đỏ, thiết bị sẽ lập tức ngắt mạch và tự động khóa cứng ở vị trí bị nhấn xuống. Trạng thái này được duy trì vĩnh viễn cho đến khi kỹ thuật viên can thiệp bằng cách xoay mặt nấm theo chiều mũi tên để nhả chốt. Cơ chế tự giữ này đảm bảo máy móc không thể tự động khởi động lại một cách bất ngờ, bảo vệ an toàn tuyệt đối cho con người và tài sản.



5.2. Ứng dụng ngắt mạch an toàn

Trong sơ đồ mạch điện, tiếp điểm thường đóng 1NC của nút dừng khẩn luôn được mắc nối tiếp với nguồn cấp cho toàn bộ mạch điều khiển. Khi nút bị tác động, tiếp điểm mở ra, cắt đứt hoàn toàn dòng điện đi qua cuộn hút của các contactor chính. Một số hệ thống phức tạp hơn sẽ sử dụng cụm tiếp điểm 1NO-1NC, trong đó tiếp điểm thường mở được dùng để gửi tín hiệu báo động về bộ điều khiển trung tâm. Khi lắp đặt thiết bị trên mặt tủ, kỹ thuật viên cần chú ý các điểm sau:

• Vị trí lắp đặt phải hoàn toàn trống trải, không bị che khuất bởi các thiết bị khác.
• Không sử dụng chung nguồn tín hiệu của nút dừng khẩn với các mạch điều khiển thứ cấp.
• Phải kiểm tra định kỳ cơ cấu nhả chốt để đảm bảo lò xo không bị kẹt do bụi bẩn công nghiệp.

Để nhận bảng thống kê khối lượng chi tiết và kiểm tra tồn kho các dòng thiết bị mặt tủ, quý khách hàng vui lòng liên hệ trực tiếp phòng kinh doanh dự án B2B qua hotline 0904.633.863 (Mr. Ninh). Đội ngũ Tiến Duy luôn sẵn sàng hỗ trợ mức chiết khấu sỉ tốt nhất cho các đơn vị lắp ráp tủ bảng điện.

6. Nguyên lý kết nối của các block tiếp điểm ILEC

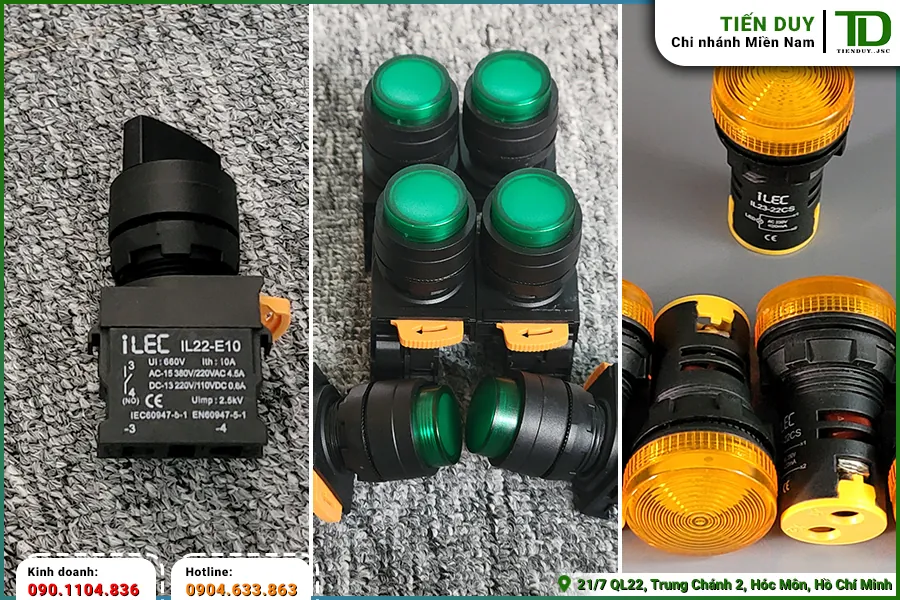

Block tiếp điểm là bộ phận cốt lõi nằm khuất phía sau mặt cánh tủ, chịu trách nhiệm đóng cắt dòng điện thực tế dựa trên tác động cơ học từ mặt trước. Các mã tiếp điểm như IL22-E10 và IL22-E01 được thiết kế theo dạng module độc lập, có thể ghép nối linh hoạt với nhau. Vỏ bọc của block được làm từ nhựa kỹ thuật chịu nhiệt, cách điện hoàn toàn với phần khung kim loại của vỏ tủ. Bên trong là các lá đồng hợp kim có độ đàn hồi cao, kết hợp với tiếp điểm mạ bạc giúp giảm thiểu điện trở tiếp xúc và triệt tiêu hồ quang khi đóng cắt mạch.

Tiếp điểm thường mở có trạng thái ban đầu là hở mạch, dòng điện không thể đi qua khi thiết bị chưa bị tác động. Khi người dùng thao tác cơ học, cơ cấu cam sẽ đẩy lá đồng di chuyển, làm kín mạch và cho phép dòng điện chạy qua để kích hoạt tải. Ngược lại, tiếp điểm thường đóng luôn duy trì trạng thái dẫn điện ở điều kiện bình thường. Khi có lực tác động, tiếp điểm này sẽ tách ra, ngắt nguồn điện cấp cho các thiết bị phía sau, ứng dụng điển hình nhất là trong các mạch dừng động cơ.

Việc tháo lắp và thay thế các block tiếp điểm này diễn ra cực kỳ nhanh chóng nhờ cơ cấu ngàm khóa thông minh. Kỹ thuật viên chỉ cần sử dụng tua vít dẹp để nới lỏng ốc siết dây, sau đó gạt lẫy nhựa là có thể tách rời cụm tiếp điểm ra khỏi phần thân vật tư đóng cắt mặt tủ điện ILEC. Khả năng lắp ghép nhiều block tiếp điểm chồng lên nhau cho phép một nút nhấn duy nhất có thể điều khiển đồng thời nhiều nhánh mạch độc lập. Thiết kế module hóa này giúp tối ưu hóa không gian bên trong tủ điện và giảm thiểu thời gian bảo trì hệ thống định kỳ.
