Đồng hồ Volt ILEC bao gồm phiên bản cơ khí VM-96 (cấp chính xác 1.5, dải đo 500V) và phiên bản điện tử DVM3-96 (đo đồng thời 3 điện áp LN/LL mạng 3P4W, sai số +-1%, điện áp nuôi 150-270VAC). Cả hai thiết bị đều có kích thước 96x96mm, chuyên dùng để giám sát điện áp pha và điện áp dây tại các tủ phân phối tổng MSB hoặc tủ điều khiển MCC, giúp phát hiện sớm các sự cố sụt áp, quá áp trong hệ thống điện công nghiệp.



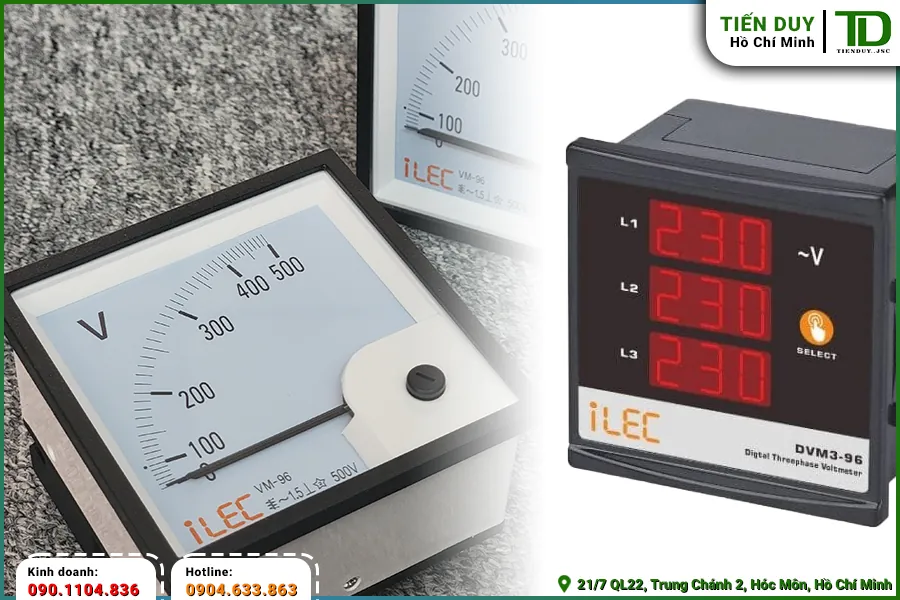

1. Thông tin tổng quan về dòng sản phẩm đồng hồ Volt ILEC

Để giám sát điện áp an toàn trong các hệ thống công nghiệp, việc trang bị thiết bị đo lường chuyên dụng là yêu cầu bắt buộc. Dưới đây là những đặc tính cốt lõi của dòng sản phẩm đồng hồ Volt ILEC đang được sử dụng phổ biến hiện nay.

1.1. Đặc điểm nhận diện đồng hồ kim VM-96

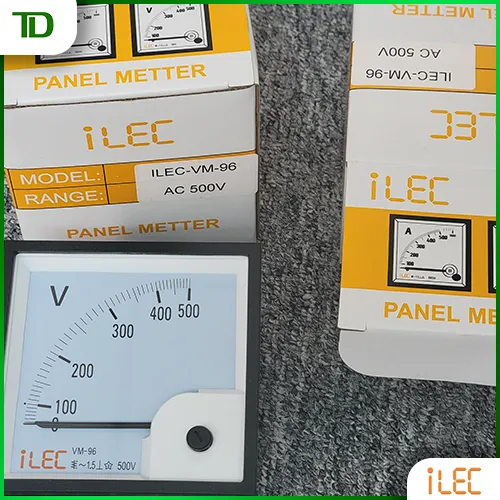

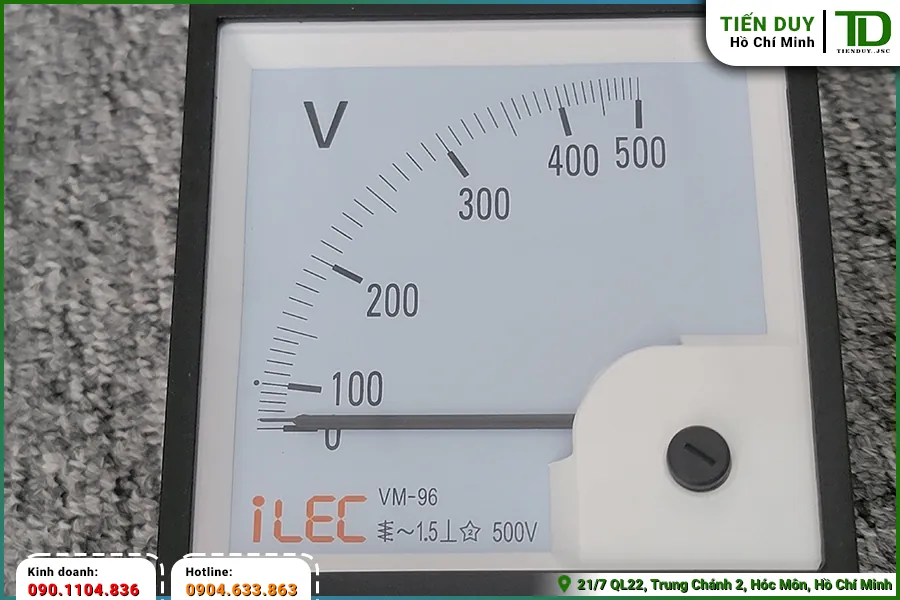

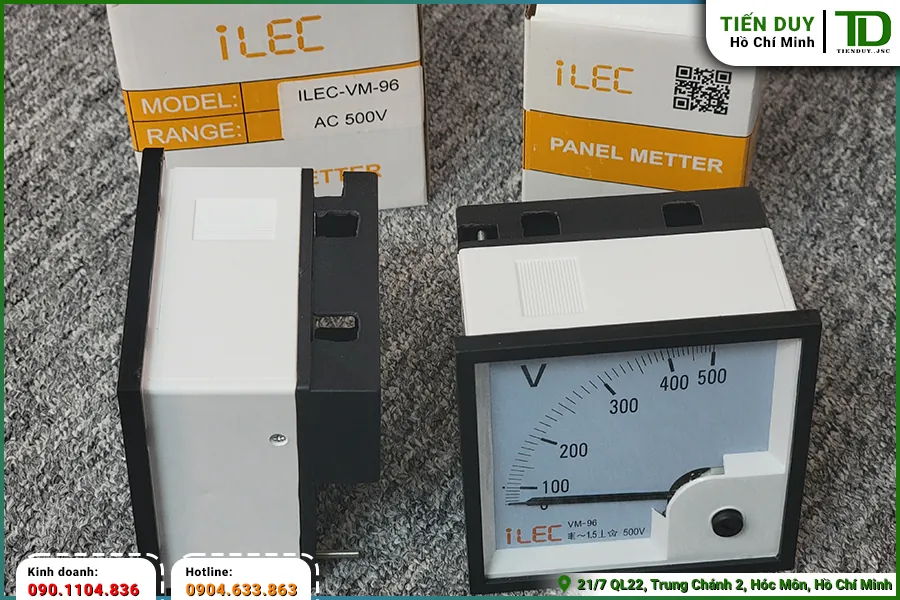

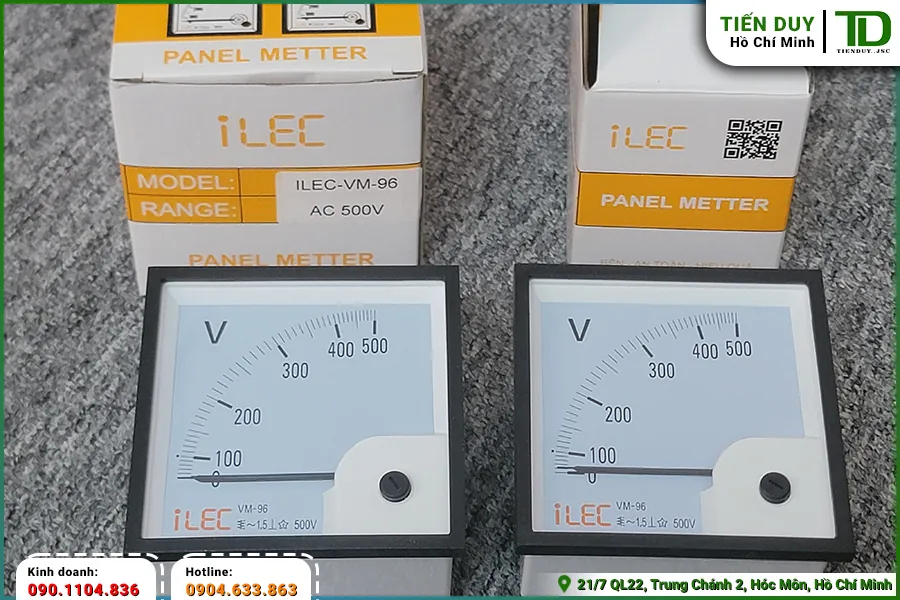

Mã sản phẩm VM-96 đại diện cho thế hệ thiết bị đo lường cơ khí truyền thống với cơ cấu kim chỉ thị trực quan. Mặt trước của thiết bị được bảo vệ bởi một lớp kính trong suốt, kết hợp cùng thang đo được in vạch chia độ rõ ràng. Kích thước khung vỏ đạt chuẩn 96x96mm giúp kỹ thuật viên dễ dàng lắp đặt vừa vặn vào các lỗ khoét trên mặt cánh tủ điện. Cơ cấu hoạt động dựa trên nguyên lý điện từ cho phép kim quay tỷ lệ thuận với mức điện áp đặt vào hai đầu cuộn dây. Sự đơn giản trong thiết kế cơ khí giúp đồng hồ Volt ILEC mã VM-96 hoạt động cực kỳ bền bỉ trong môi trường nhà xưởng khắc nghiệt.

Một ưu điểm lớn của dòng thiết bị kim là khả năng hoạt động độc lập mà không cần bất kỳ nguồn điện áp nuôi phụ trợ nào. Tín hiệu điện áp cần đo sẽ trực tiếp tạo ra lực từ trường để kéo kim vọt lên vị trí tương ứng trên thang đo. Tuy nhiên, người vận hành cần lưu ý đứng trực diện với mặt kính khi ghi nhận thông số để tránh hiện tượng sai số thị sai. Mặc dù công nghệ kỹ thuật số đang phát triển mạnh, thiết bị đo lường cơ khí này vẫn giữ vai trò quan trọng trong các tủ điện phân phối cơ bản. Việc sử dụng thiết bị cơ khí giúp tối ưu hóa chi phí đầu tư ban đầu cho các dự án có ngân sách hạn chế.



1.2. Cấu tạo hiển thị của đồng hồ số DVM3-96

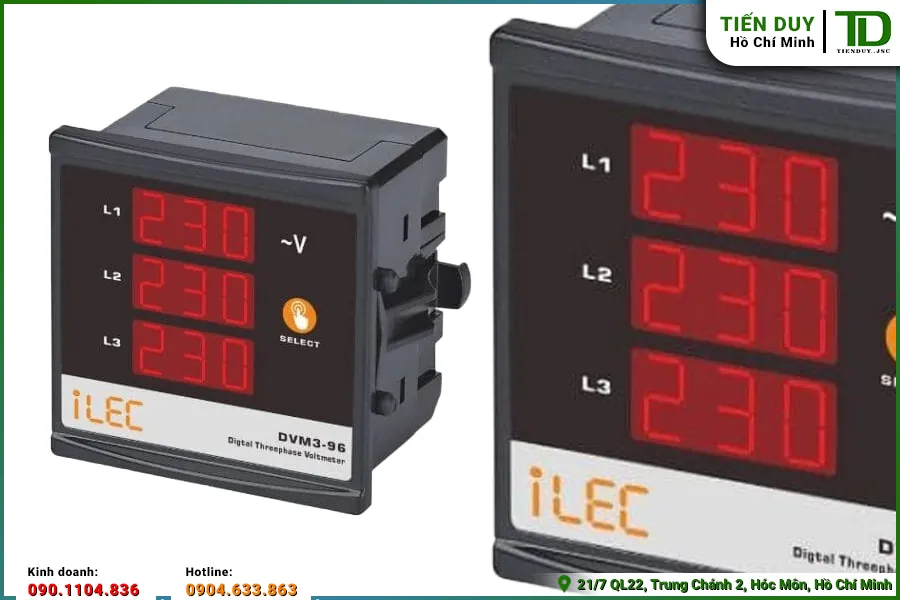

Trái ngược với dạng cơ, mã sản phẩm DVM3-96 là một thiết bị đo lường kỹ thuật số hiện đại được trang bị bộ vi xử lý thông minh. Điểm nhấn nổi bật nhất của thiết bị là màn hình hiển thị sử dụng công nghệ LED màu đỏ với kích thước chữ số lên đến 14mm. Cấu trúc màn hình được thiết kế tối ưu với 3 hàng và 4 cột số, cho phép hiển thị đồng thời nhiều thông số điện áp cùng lúc. Độ sáng cao của các bóng LED đảm bảo kỹ thuật viên có thể đọc chính xác thông số từ khoảng cách xa ngay cả khi nhà xưởng thiếu sáng. Sự ra đời của đồng hồ Volt ILEC dạng số đã giải quyết triệt để bài toán sai số do góc nhìn của người quan sát.

Thiết bị kỹ thuật số này cho phép đo lường đồng thời cả 3 điện áp pha và điện áp dây trong mạng điện 3 pha 4 dây. Việc tích hợp đa thông số trên cùng một màn hình giúp tiết kiệm đáng kể không gian khoét lỗ trên mặt cánh tủ so với việc dùng ba đồng hồ cơ. Kỹ thuật viên có thể dễ dàng chuyển đổi qua lại giữa các trang hiển thị thông qua hệ thống phím nhấn mềm được bố trí ở mặt trước. Để hiểu rõ hơn về các giải pháp đo lường toàn diện cho hệ thống điện, quý khách có thể tham khảo thêm các bài viết chuyên sâu của chúng tôi.

>>> Xem thêm: Các sản phẩm Đồng Hồ Ampe – Volt ILEC



2. Các thông số kỹ thuật cốt lõi của đồng hồ Volt ILEC

Việc nắm vững các thông số kỹ thuật từ nhà sản xuất là cơ sở để kỹ sư đưa ra quyết định lựa chọn thiết bị phù hợp. Dưới đây là những chỉ số quan trọng nhất của đồng hồ Volt ILEC cần được xem xét kỹ lưỡng.

2.1. Kích thước mặt tủ và tiêu chuẩn lắp đặt

Cả hai phiên bản cơ khí và điện tử của hãng đều được thiết kế theo chuẩn kích thước công nghiệp 96x96mm. Kích thước khoét lỗ tương ứng trên mặt cánh tủ thường được quy định là 92x92mm để đảm bảo thiết bị được ngàm chặt vào khung kim loại. Sự đồng nhất về mặt cơ khí này giúp các xưởng sản xuất vỏ tủ điện dễ dàng lập trình hệ thống máy đột dập CNC hàng loạt. Khi có nhu cầu nâng cấp từ dạng kim lên dạng số, kỹ thuật viên chỉ việc tháo lắp thiết bị mới vào lỗ khoét cũ mà không cần gia công lại. Tính tiêu chuẩn hóa cao của đồng hồ Volt ILEC giúp rút ngắn đáng kể thời gian thi công và lắp ráp tại xưởng.



2.2. Dải đo điện áp đầu vào cho phép

Đối với mã sản phẩm VM-96, thang đo được thiết kế cố định với mức điện áp tối đa lên đến 500V. Trong khi đó, phiên bản điện tử DVM3-96 cung cấp dải đo ngõ vào rộng hơn, từ 10 đến 300VAC đối với điện áp pha và 10 đến 500VAC đối với điện áp dây. Khả năng tiếp nhận dải điện áp rộng giúp thiết bị hoạt động an toàn trong các hệ thống điện hạ thế tiêu chuẩn 380V hoặc 220V. Việc cấp điện áp vượt quá ngưỡng 500V có thể gây đánh thủng lớp cách điện của cuộn dây hoặc làm cháy bo mạch xử lý bên trong. Do đó, người dùng cần kiểm tra kỹ lưỡng cấp điện áp của hệ thống trước khi tiến hành đấu nối đồng hồ Volt ILEC.



2.3. Cấp chính xác và sai số đo lường

Cấp chính xác là tiêu chí kỹ thuật then chốt phản ánh mức độ tin cậy của kết quả đo lường hiển thị trên màn hình. Dòng sản phẩm cơ khí VM-96 được nhà sản xuất chứng nhận đạt cấp chính xác Class 1.5, hoàn toàn đáp ứng các yêu cầu giám sát điện áp thông thường. Ngược lại, phiên bản kỹ thuật số DVM3-96 mang lại độ chính xác vượt trội với mức sai số chỉ dao động trong khoảng +-1%. Sự chênh lệch này xuất phát từ khả năng lấy mẫu tín hiệu liên tục và thuật toán lọc nhiễu kỹ thuật số được tích hợp bên trong vi xử lý. Tùy thuộc vào yêu cầu khắt khe của từng dự án, kỹ sư sẽ quyết định lựa chọn loại đồng hồ Volt ILEC nào để tối ưu hóa chi phí.



3. Những chức năng giám sát mạng điện của đồng hồ Volt ILEC

Chức năng chính của thiết bị đo lường là cung cấp cái nhìn trực quan về tình trạng sức khỏe của nguồn điện đầu vào. Việc ứng dụng đồng hồ Volt ILEC mang lại nhiều lợi ích thiết thực trong công tác vận hành nhà xưởng.

3.1. Đo lường điện áp pha và điện áp dây

Trong mạng điện 3 pha, việc phân biệt rõ ràng giữa điện áp pha và điện áp dây là kiến thức kỹ thuật cơ bản nhất. Điện áp pha là mức điện áp đo được giữa một dây pha bất kỳ và dây trung tính, thường có giá trị định mức là 220VAC. Trong khi đó, điện áp dây là mức chênh lệch điện thế giữa hai dây pha với nhau, đạt giá trị tiêu chuẩn là 380VAC tại Việt Nam. Thiết bị đo lường điện tử DVM3-96 có khả năng thu thập và hiển thị đồng thời cả hai loại thông số này trên cùng một giao diện. Việc nắm bắt chính xác các giá trị này giúp kỹ thuật viên đánh giá được sự cân bằng của nguồn cấp từ trạm biến áp.

Sự mất cân bằng điện áp giữa các pha thường xảy ra khi các phụ tải một pha được phân bổ không đồng đều trên hệ thống. Khi độ lệch áp vượt quá giới hạn cho phép, dòng điện chạy qua dây trung tính sẽ tăng cao, gây phát nhiệt và tổn hao năng lượng. Bằng cách quan sát liên tục các thông số trên màn hình, đội ngũ bảo trì có thể phát hiện sớm tình trạng lệch pha này. Từ đó, họ sẽ lên kế hoạch hoán đổi vị trí đấu nối của các nhánh tải phụ để đưa hệ thống về trạng thái cân bằng lý tưởng. Chức năng này của đồng hồ Volt ILEC đóng vai trò cực kỳ quan trọng trong việc bảo vệ tuổi thọ cho các động cơ 3 pha.

Ngoài ra, việc giám sát điện áp dây còn giúp xác nhận tính toàn vẹn của đường dây truyền tải từ máy biến áp đến tủ điện tổng. Nếu một trong ba giá trị điện áp dây sụt giảm bất thường, nguyên nhân có thể xuất phát từ việc tiếp xúc kém tại các điểm đấu nối thanh cái. Thiết bị đo lường sẽ phản ánh ngay lập tức sự thay đổi này, cung cấp manh mối để kỹ thuật viên tiến hành siết lại các bu lông tiếp xúc. Việc duy trì điện áp dây ổn định là điều kiện tiên quyết để các thiết bị công suất lớn trong nhà xưởng hoạt động đạt hiệu suất thiết kế.



3.2. Giám sát chất lượng nguồn cấp 3 pha

Chất lượng điện năng ảnh hưởng trực tiếp đến sự ổn định của các bo mạch điện tử nhạy cảm trong dây chuyền sản xuất tự động. Đồng hồ Volt ILEC cung cấp dữ liệu thời gian thực để người quản lý đánh giá mức độ dao động của điện áp lưới trong suốt ca làm việc. Nếu điện áp thường xuyên trồi sụt, nhà máy cần xem xét phương án lắp đặt thêm các bộ ổn áp công suất lớn để bảo vệ thiết bị. Việc ghi nhận các thông số này cũng là cơ sở pháp lý để làm việc với đơn vị cung cấp điện khi chất lượng nguồn cấp không đạt cam kết. Sự hiện diện của thiết bị đo lường giúp nhà máy chủ động hơn trong việc kiểm soát rủi ro do nguồn điện gây ra.



3.3. Hỗ trợ phát hiện sự cố sụt áp

Hiện tượng sụt áp thường xảy ra khi có các động cơ công suất lớn khởi động trực tiếp hoặc khi đường dây truyền tải quá dài. Khi điện áp sụt giảm sâu, lực từ kéo của các contactor sẽ yếu đi, dẫn đến hiện tượng nhả tiếp điểm chập chờn gây hồ quang điện. Thông qua việc quan sát đồng hồ Volt ILEC, kỹ thuật viên có thể xác định được mức độ sụt áp tối đa trong quá trình khởi động máy. Nếu mức sụt áp vượt quá 10% giá trị định mức, cần phải áp dụng các phương pháp khởi động mềm hoặc khởi động sao tam giác. Đây là giải pháp kỹ thuật bắt buộc để bảo vệ hệ thống điện khỏi các xung dòng điện nguy hiểm.



3.4. Đánh giá tình trạng mất pha lưới điện

Mất pha là một trong những sự cố nghiêm trọng nhất có thể gây cháy cuộn dây stator của động cơ không đồng bộ 3 pha. Khi một pha bị đứt do đứt cầu chì hoặc hở mạch đường dây, chỉ số điện áp của pha đó trên màn hình sẽ lập tức rơi về mức 0V. Mặc dù các rơ le bảo vệ pha sẽ tự động ngắt mạch điều khiển, nhưng thiết bị đo lường vẫn cung cấp bằng chứng trực quan nhất về vị trí pha bị lỗi. Việc xác định nhanh chóng pha nào đang gặp sự cố thông qua đồng hồ Volt ILEC giúp rút ngắn đáng kể thời gian khắc phục sự cố. Nhờ đó, dây chuyền sản xuất có thể nhanh chóng được khôi phục hoạt động, giảm thiểu thiệt hại kinh tế cho doanh nghiệp.



4. Các vị trí ứng dụng đồng hồ Volt ILEC trong tủ điện

Tùy thuộc vào quy mô của hệ thống, thiết bị đo lường điện áp được bố trí tại nhiều điểm nút quan trọng khác nhau. Dưới đây là các vị trí lắp đặt đồng hồ Volt ILEC phổ biến nhất trong công nghiệp.

4.1. Lắp đặt tại tủ phân phối tổng MSB

Tủ điện tổng MSB là cửa ngõ tiếp nhận toàn bộ nguồn năng lượng từ trạm biến áp hạ thế của điện lực. Tại đây, thiết bị đo lường điện áp đóng vai trò như một trạm quan trắc đầu nguồn, giám sát liên tục chất lượng điện năng trước khi cấp phát đi các xưởng. Việc lắp đặt thiết bị tại tủ MSB giúp ban quản lý nhà máy xác nhận được mức điện áp không tải và có tải của máy biến áp. Nếu điện áp đầu vào liên tục ở mức quá cao, kỹ thuật viên cần đề xuất phương án điều chỉnh nấc phân áp của máy biến áp xuống mức phù hợp. Dữ liệu từ đồng hồ Volt ILEC tại vị trí này mang tính chất quyết định đến sự an toàn của toàn bộ hệ thống điện phía sau.



4.2. Ứng dụng cho tủ điều khiển trung tâm MCC

Tủ điều khiển động cơ MCC thường được đặt sâu bên trong các phân xưởng sản xuất, cách xa trạm biến áp tổng một khoảng cách nhất định. Do tổn hao trên đường dây cáp điện, mức điện áp tại tủ MCC luôn thấp hơn so với điện áp đo được tại tủ MSB. Việc trang bị đồng hồ Volt ILEC tại mặt cánh tủ MCC giúp kỹ thuật viên kiểm tra chính xác mức điện áp thực tế đang cấp cho các động cơ. Nếu độ sụt áp trên đường dây quá lớn, nhà máy cần phải tính toán lại tiết diện cáp động lực hoặc lắp đặt thêm hệ thống tụ bù cục bộ. Việc giám sát điện áp tại điểm cuối này giúp đảm bảo các động cơ luôn hoạt động đúng với công suất thiết kế.
