Hệ sinh thái quạt tản nhiệt Natural cung cấp giải pháp đa dạng cho tủ điện B2B. Dòng hướng trục NTL-SFF (kích thước lỗ khoét từ 92x92mm đến 291x291mm) sử dụng rô to bạc đạn đạt tuổi thọ 50.000 giờ tại 40°C cùng chuẩn IP54. Quạt gắn nóc tủ NTL-TF (NTL-TF230A, NTL-TF230B, NTL-TF230C) cho lưu lượng gió lớn lên đến 1340 m³/h. Nhóm quạt rời bao gồm các mã xoay chiều NA (từ NA8025 đến NA28080) và mã một chiều DC (DC9225, DC12038), kết hợp cùng phụ kiện lưới sắt MG và tấm lọc NTL-SF giúp các kỹ sư linh hoạt khi lên danh mục vật tư thay thế.



1. Thông số chung của các mã quạt hút Natural chuẩn công nghiệp

Khi thống kê khối lượng vật tư làm mát, kỹ sư cần nắm rõ các tiêu chuẩn kỹ thuật cốt lõi của hãng. Điều này giúp hệ thống tủ bảng điện vận hành ổn định và đạt được tuổi thọ thiết kế tối đa.

1.1. Tiêu chuẩn vật liệu nhựa ABS chống cháy và rô to bạc đạn

Chất liệu cấu tạo vỏ là yếu tố đầu tiên cần xem xét khi đánh giá các mã quạt hút Natural trên thị trường thiết bị điện. Toàn bộ khung vỏ ngoài của thiết bị đều được đúc ép từ hạt nhựa ABS nguyên sinh chống cháy đạt tiêu chuẩn RoHS. Vật liệu này không chỉ thân thiện với môi trường mà còn chịu được mức nhiệt độ cao sinh ra từ các linh kiện công suất trong không gian hẹp. Phần trục quay rô to bên trong sử dụng công nghệ bạc đạn tiên tiến giúp giảm thiểu tối đa ma sát cơ học khi hệ thống vận hành. Nhờ thiết kế cơ khí chính xác, thiết bị có thể duy trì hoạt động liên tục với vòng đời tối thiểu đạt 50.000 giờ ở điều kiện nhiệt độ 40 độ C.



1.2. Mức độ bảo vệ IP54 trong môi trường tủ điện điều khiển

Môi trường công nghiệp thường chứa nhiều tác nhân gây hại như bụi mịn và hơi ẩm lơ lửng trong không khí. Để giải quyết vấn đề này, cơ cấu thiết bị tản nhiệt của hãng được tích hợp ngàm kín khít, đạt cấp bảo vệ IP54 theo tiêu chuẩn quốc tế. Khả năng ngăn chặn dị vật lọt vào giúp các linh kiện bên trong khoang điều khiển tránh được hiện tượng chập cháy hoặc suy giảm cách điện. Các phòng thu mua vật tư thường ưu tiên tiêu chuẩn IP54 này khi lên dự toán cho những trạm biến áp đặt ngoài trời. Chỉ số kỹ thuật cũng đồng thời đáp ứng các quy định an toàn điện hạ thế với các lợi thế nổi bật như:

• Ngăn chặn hoàn toàn sự xâm nhập của mạt kim loại và bụi cơ khí lơ lửng.
• Chống lại tác động tiêu cực của các tia nước văng từ mọi hướng.
• Bảo vệ an toàn lớp cách điện cho các khối rơ le bên trong bảng mạch.



2. Tổng hợp các dòng quạt hướng trục kèm lọc bụi NTL-SFF

Nhóm sản phẩm NTL-SFF đóng vai trò chủ đạo trong phân khúc tản nhiệt thông gió gắn trực tiếp trên cánh tủ. Kỹ sư có thể linh hoạt chọn lựa theo kích thước lỗ đột để đảm bảo dung sai lắp ghép cơ khí.

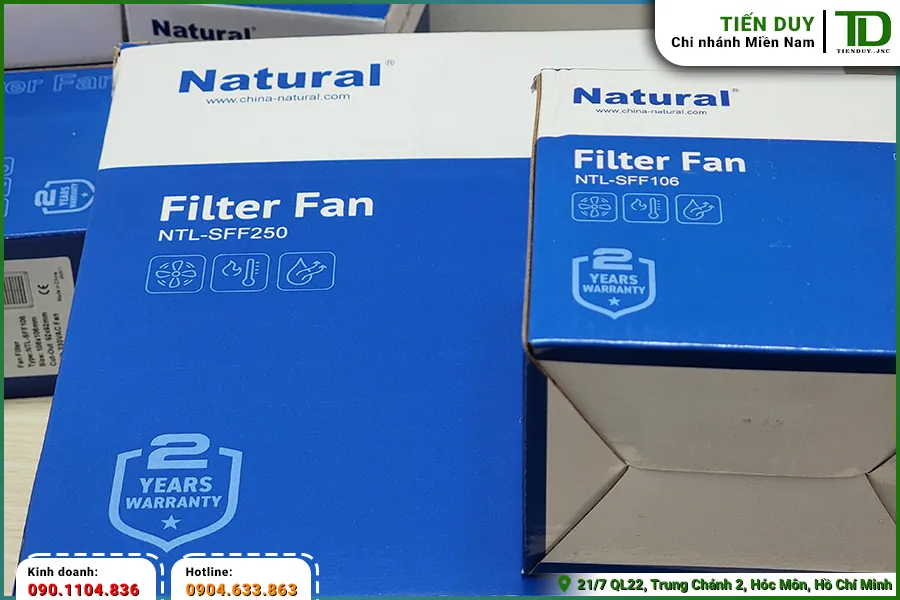

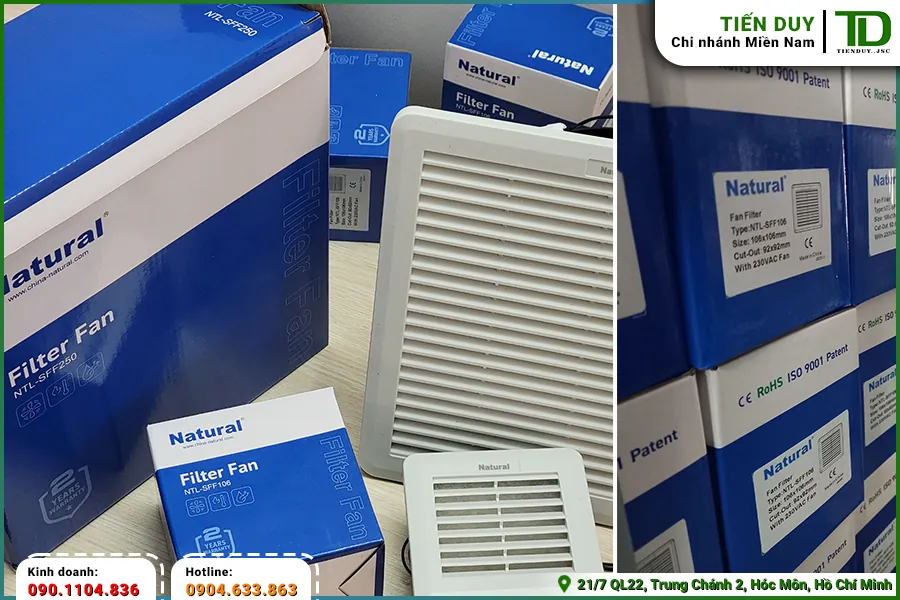

2.1. Mã NTL-SFF106 và NTL-SFF150 dành cho tủ cỡ nhỏ

Đối với các hệ thống phân phối thứ cấp có không gian hẹp, việc sử dụng các thiết bị làm mát cỡ nhỏ là sự lựa chọn tối ưu nhất. Mã hàng NTL-SFF106 yêu cầu kích thước khoét lỗ cơ bản 92x92mm, cung cấp lưu lượng gió đạt 41 m³/h với độ ồn cực thấp chỉ 30 dB. Trong khi đó, dòng NTL-SFF150 có khung vỏ lớn hơn một chút với chuẩn lỗ khoét 125x125mm, đem lại khả năng đối lưu không khí lên tới 112 m³/h. Cả hai thiết bị đều vận hành ổn định trên dải điện áp xoay chiều 230VAC thông dụng mà không cần phải qua biến áp cách ly. Việc sử dụng các mã quạt hút Natural này giúp nhà thầu lên danh mục vật tư gọn nhẹ và tiết giảm chi phí đầu tư đáng kể.



2.2. Mã NTL-SFF200 và NTL-SFF250 với công suất tầm trung

Phân khúc tủ điện trung tâm yêu cầu hiệu suất đẩy khí mạnh mẽ hơn nhằm giải nhiệt nhanh chóng cho dàn biến tần sinh nhiệt. Dòng NTL-SFF200 được thiết kế cho lỗ khoét 177x177mm, tiêu thụ công suất 21W và luôn duy trì khối lượng khí ở mức 112 m³/h. Nếu bản vẽ kỹ thuật đòi hỏi cao hơn, kỹ sư có thể chuyển sang mã NTL-SFF250 với bề mặt lỗ khoét 223x223mm để đạt mức thông gió vượt trội 316 m³/h. Cấu kiện này đều tích hợp sẵn lưới bảo vệ mạ kẽm và tấm lọc bụi có thể tháo rời nhanh, hỗ trợ thao tác bảo dưỡng định kỳ diễn ra thuận lợi. Người phụ trách thi công chỉ cần xịt khí nén làm sạch màng lọc mà không cần phải tháo rời toàn bộ cụm tản nhiệt ra khỏi vách kim loại.



2.3. Mã NTL-SFF322A và NTL-SFF322E lưu lượng thông gió lớn

Các hệ thống truyền động cỡ lớn hoặc xưởng luyện kim luôn sinh ra lượng nhiệt cục bộ khổng lồ trong quá trình dây chuyền chạy full tải. Để giải quyết bài toán này, các thiết bị công suất cực đại như NTL-SFF322A và NTL-SFF322E được đưa vào ứng dụng thực tế. Hai mô đun này chia sẻ chung kích thước khối 320x320x125mm và dùng chuẩn khoét lỗ 291x291mm trên bề mặt tôn. Dòng NTL-SFF322A cung cấp lưu lượng gió mạnh mẽ 1150 m³/h, trong khi phiên bản nâng cấp NTL-SFF322E đẩy con số này lên tới mức giới hạn 1400 m³/h. Công suất tiêu thụ điện của chúng dao động quanh mức 120W đến 160W, đảm bảo hạ nhiệt khẩn cấp toàn bộ khoang điều khiển động lực.

Bảng 1: Tổng hợp các dòng quạt hướng trục kèm lọc bụi NTL-SFF

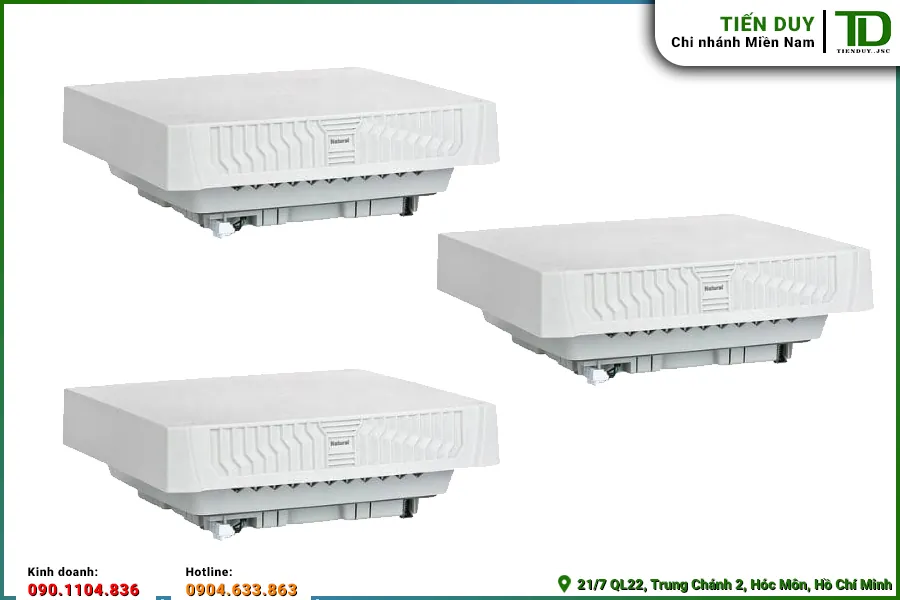

3. Phân loại các mã quạt hút Natural gắn trên nóc tủ NTL-TF

Phương án thông gió từ trên mái giúp tận dụng nguyên lý khí nóng bốc lên cao để tăng cường hiệu quả trao đổi nhiệt. Dòng NTL-TF được thiết kế chuyên biệt để lắp ráp cho các cụm tủ ghép khối có bề mặt diện tích rộng.

3.1. Đặc tính kỹ thuật cốt lõi của mã hàng NTL-TF230A

Phiên bản tiêu chuẩn NTL-TF230A là giải pháp gắn nóc phổ biến nhất khi tìm hiểu các mã quạt hút Natural dành cho tủ phân phối tổng. Cụm thiết bị hoạt động ở điện áp định mức 230VAC với mức tiêu thụ điện năng chỉ khoảng 71W, giúp nhà máy tiết kiệm ngân sách vận hành lâu dài. Lưu lượng đối lưu không khí đạt ngưỡng 620 m³/h, đủ sức hút toàn bộ hơi nóng và khói bụi từ dưới đáy tủ thoát ra ngoài theo phương thẳng đứng. Độ ồn của hệ thống tản nhiệt được kiểm soát ở mức 71 dB, hoàn toàn đáp ứng các quy định an toàn về âm thanh trong xưởng sản xuất hiện đại. Để cập nhật chính xác giá sỉ và kiểm tra tồn kho vật tư phục vụ dự án, quý đối tác vui lòng liên hệ trực tiếp tổng đài 0904.633.863 (Mr. Ninh) để được Tiến Duy hỗ trợ nhanh nhất.



3.2. Thông số lưu lượng khí tản nhiệt của dòng NTL-TF230B

Nằm ở phân khúc tầm trung, thiết bị NTL-TF230B mang lại khả năng trao đổi khí ưu việt hơn hẳn cho những cấu hình máy biến áp sinh nhiệt lượng cao. Khối tản nhiệt này sử dụng chung hệ khung vỏ với phiên bản tiền nhiệm nhưng được nâng cấp cuộn cảm động cơ bên trong. Công suất tiêu thụ điện năng tăng lên mức 118W nhằm đổi lấy sức hút gió mạnh mẽ đạt mốc 900 m³/h. Nhờ công nghệ rô to bạc đạn đồng bộ, sự gia tăng vòng tua máy không làm ảnh hưởng tiêu cực đến rung động cơ khí của toàn bộ hệ thống khung vỏ. Việc đưa mã hàng này vào bản vẽ giúp các nhà thầu giải quyết triệt để tình trạng đọng sương ở những vùng có nền nhiệt độ biến thiên liên tục.



3.3. Mã NTL-TF230C cho các hệ thống tủ phân phối sinh nhiệt cao

Đây là phiên bản có cấu hình mạnh nhất trong loạt sản phẩm tản nhiệt gắn trên mái do hệ thống kỹ thuật của hãng phát triển. Động cơ của phiên bản NTL-TF230C tiêu thụ khoảng 170W điện năng nhưng cung cấp thông số lưu lượng gió khổng lồ lên tới 1340 m³/h. Khi thống kê khối lượng vật tư cho các trạm biến áp trung thế, người kỹ sư bắt buộc phải tính toán kỹ biên độ nhiệt dư thừa để sử dụng mã này. Độ ồn cơ học của cụm quạt vẫn được duy trì ở ngưỡng an toàn 71 dB nhờ hệ thống cánh tản hướng cắt gió khí động học thế hệ mới. Sức đối lưu mạnh mẽ của cụm tản nhiệt đảm bảo các mô đun bán dẫn công suất lớn không bị ngắt mạch đột ngột do quá tải nhiệt cục bộ.



3.4. Tiêu chuẩn kích thước khoét lỗ 258x258mm chung cho cụm nóc tủ

Một ưu điểm vượt trội về mặt gia công cơ khí của dòng thiết bị gắn nóc NTL-TF là tính đồng nhất tuyệt đối trong bản vẽ đột dập. Bất kể kỹ sư lựa chọn thiết bị nào trong ba phiên bản trên, kích thước lỗ khoét trên đỉnh tủ đều được cố định ở mức 258x258mm. Sự nhất quán cơ học này giúp các đơn vị sản xuất vỏ kim loại không cần thay đổi file cắt laser CNC khi có yêu cầu chuyển đổi công suất từ phía chủ đầu tư. Kích thước bao ngoài của thiết bị cũng đồng cỡ 400x135x400mm, đảm bảo tính thẩm mỹ tổng thể khi đặt nhiều cụm tủ nối tiếp nhau. Nhờ sự đồng bộ hóa cao, quy trình lắp ráp và nghiệm thu phần cứng luôn diễn ra trơn tru mà không vướng mắc các sai số vật lý.

Bảng 2: Phân loại các mã quạt hút Natural gắn trên nóc tủ NTL-TF



4. Nhóm quạt hút rời dòng NA xoay chiều và DC một chiều

Ngoài các cụm tản nhiệt nguyên bộ có màng lọc chắn bụi, hệ thống còn cung cấp linh kiện rời để phục vụ công tác thay thế bảo dưỡng. Nhóm cấu kiện này phân chia rõ ràng thành thiết bị chạy điện xoay chiều và khối điện một chiều.

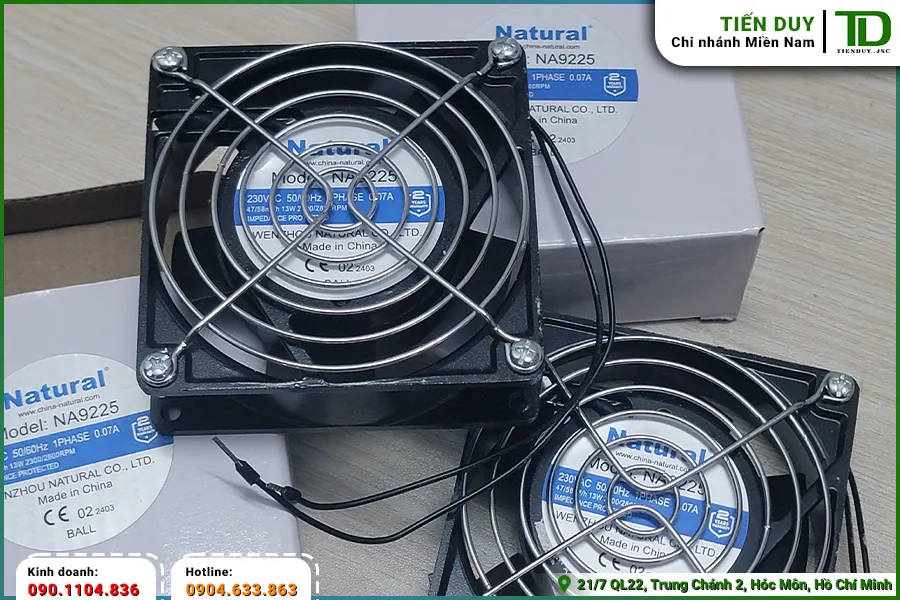

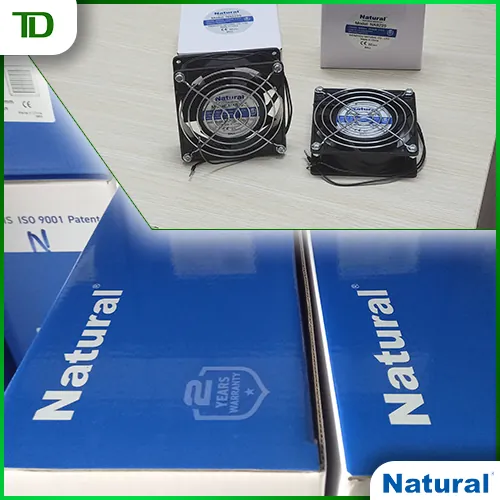

4.1. Mã quạt điện xoay chiều dòng NA từ 80x80mm đến 280x280mm

Dải sản phẩm linh kiện tản nhiệt rời xoay chiều 230VAC của hãng bao phủ toàn bộ các kích thước phổ thông trên thị trường cơ điện. Từ loại nhỏ nhất NA8025 kích cỡ 80x80x25mm có sức gió 48 m³/h cho đến phiên bản lớn NA28080 kích cỡ 280x280x80mm tạo ra luồng khí khổng lồ 2570 m³/h. Tất cả các thiết bị quạt hút tủ điện Natural này đều được trang bị động cơ bạc đạn thế hệ mới nhằm duy trì trạng thái vận hành êm ái. Khi thiết kế mạch điều khiển, người lên dự toán có thể căn cứ vào dải công suất rộng từ 14W đến 120W để cân đối bài toán tiêu thụ năng lượng. Việc sử dụng quạt rời kết hợp linh hoạt với các loại lưới thép bảo vệ sẽ tạo ra những cụm làm mát có khả năng tùy biến cao.



4.2. Mã quạt điện một chiều DC9225 và DC12038

Đối với các khoang điều khiển viễn thông hoặc trạm phát sóng sử dụng nguồn ắc quy dự phòng, quạt dòng điện một chiều là thành phần thiết yếu. Các mã quạt hút Natural loại DC được chia thành hai chuẩn kích thước vuông cơ bản là 92x92x25mm và 120x120x38mm. Kỹ sư có thể lên danh mục linh kiện với hai tùy chọn cấp điện áp định mức là 24VDC và 48VDC tùy thuộc vào hệ thống nguồn tổ ong đang sử dụng tại công trình. Hai mô đun DC9225 và DC12038 được đánh giá cao nhờ khả năng tương thích điện từ tốt, không gây nhiễu tín hiệu chéo cho các bo mạch điện tử xung quanh. Cấu trúc lõi rô to bạc đạn vẫn được áp dụng trên dòng DC, đảm bảo tuổi thọ làm việc tương đương các dòng thiết bị điện xoay chiều công nghiệp.

Bảng 3: Nhóm quạt hút rời dòng NA xoay chiều và DC một chiều



5. Những phụ kiện lưới sắt và tấm lọc gió đi kèm

Để duy trì mức hiệu suất thông gió và kéo dài tuổi thọ cho các cụm tản nhiệt, hệ thống phụ kiện bảo vệ đóng vai trò không thể tách rời. Người thiết kế cần nắm rõ các thông số linh kiện này để ghép nối đồng bộ khi tiến hành lên dự toán vật tư.

5.1. Tấm chắn định hướng gió loại NTL-F125-W và NTL-FF125-W

Tấm chắn nhựa định hướng là giải pháp cơ khí thông minh giúp điều tiết luồng khí nóng thoát ra theo quỹ đạo mong muốn, tránh thổi trực tiếp vào các linh kiện nhạy cảm liền kề. Mã hàng NTL-F125-W là loại mặt nạ chắn gió tiêu chuẩn chưa bao gồm động cơ bên trong, sử dụng chung kích thước khoét lỗ 125x125mm. Đối với nhu cầu đặt mua trọn bộ thiết bị, kỹ sư có thể chuyển sang cấu kiện NTL-FF125-W đã được tích hợp sẵn quạt xoay chiều NA12038 đồng bộ từ nhà máy. Các cụm phụ kiện thông minh này đều đạt chuẩn cách ly IP54, ngăn chặn hiệu quả sự xâm nhập của khói ẩm từ môi trường bên ngoài. Việc ứng dụng tấm chắn định hướng giúp luồng khí luân chuyển trong khoang tủ theo mô hình vật lý khoa học, triệt tiêu mọi góc chết tích tụ nhiệt.

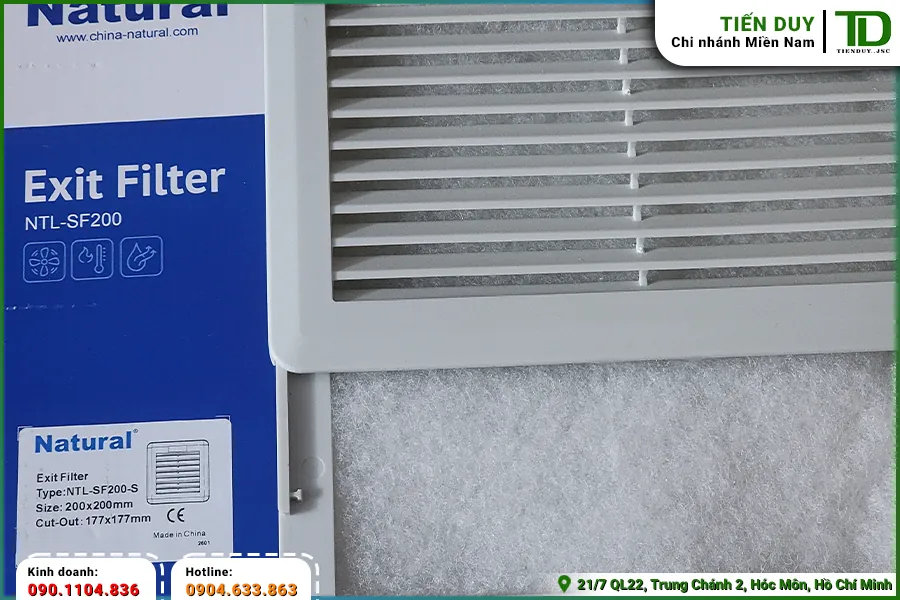

5.2. Các mã tấm lọc bụi thông dụng dòng NTL-SF thay thế linh hoạt

Trong quy trình bảo trì hệ thống điều khiển định kỳ, màng lọc bụi là thành phần phải được kiểm tra và thay mới thường xuyên nhất để duy trì lưu lượng khí đối lưu. Hãng đã chuẩn hóa các kích thước tấm chắn từ dòng NTL-SF106-S đến NTL-SF322-S để ghép nối hoàn hảo với từng đường kính quạt rời tương ứng. Thành phần vật liệu màng lọc G4 acc đạt cấp độ làm sạch 94%, giữ lại gần như toàn bộ mạt kim loại và bụi bẩn li ti bay lơ lửng. Người thiết kế khi tích hợp bộ lọc NTL-SF sẽ tạo thành một lớp khiên vững chắc bảo vệ an toàn tuyệt đối cho bảng mạch PLC trung tâm. Lớp vỏ nhựa ABS bao bọc màng lọc mang đặc tính chống cháy lan, đáp ứng các tiêu chuẩn khắt khe về phòng chống cháy nổ trong khu vực nhà máy.



5.3. Lưới bảo vệ quạt dòng MG các cỡ hạn chế dị vật

Tại những vị trí vách kim loại không yêu cầu lọc bụi quá khắt khe, phụ kiện lưới sắt bảo vệ dòng MG là lựa chọn kinh tế để ngăn dị vật hoặc côn trùng lọt vào cánh quạt. Cấu trúc nan thép đan chéo hàn điểm được mạ kẽm chống gỉ cẩn thận, chịu được sự va đập vật lý trực diện trong điều kiện nhà xưởng khắc nghiệt. Các nhà thầu thường lên dự toán kèm theo các mã lưới này để gia tăng tính an toàn cơ học bao gồm:

• Mã MG-90 dùng riêng cho cấu kiện thông gió có kích thước 92x92mm.
• Mã MG-120 bảo vệ an toàn cho hệ thống cánh tản nhiệt vuông 120x120mm.
• Mã MG-172 thích hợp gá ráp đồng bộ cho khung viền 172x150mm.
• Mã MG-200 tương thích tuyệt đối với bề mặt ngoài của quạt cỡ 200x200mm.



Bảng 4: Những phụ kiện lưới sắt và tấm lọc gió đi kèm

6. Lưu ý thông số khi thống kê khối lượng quạt hút Natural tại Tiến Duy

Công tác lên dự toán và thống kê khối lượng thiết bị làm mát đòi hỏi sự tỉ mỉ trong việc rà soát bản vẽ gia công cắt laser vỏ kim loại. Khi xem xét các mã vật tư làm mát, kỹ sư thiết kế phải đối chiếu chính xác giữa kích thước khối bao ngoài và biên dạng lỗ đột dập thực tế trên cánh tủ. Nếu dung sai lỗ khoét cơ khí lớn hơn tiêu chuẩn của hãng đưa ra, mép gioăng cao su định hình sẽ không thể bám chặt vào bề mặt tôn sơn tĩnh điện. Sự sai lệch này làm phá vỡ cấu trúc bảo vệ IP54, tạo khe hở cho nước mưa và hơi ẩm len lỏi vào làm chập cháy các thiết bị điện tử giá trị cao. Việc tuân thủ chặt chẽ bảng thông số kích thước cắt lỗ do nhà sản xuất cung cấp là nguyên tắc bất di bất dịch trong quá trình gia công cơ khí.

Một yếu tố kỹ thuật then chốt khác khi đánh giá tổng thể cấu trúc tản nhiệt là biểu đồ lưu lượng và áp suất không khí dư trong không gian hẹp. Việc lắp ráp dàn quạt có thông số sức gió quá lớn so với thể tích tủ sẽ gây lãng phí điện năng tiêu thụ và tạo ra độ ồn cộng hưởng không cần thiết. Ngược lại, nếu thiết kế mã sản phẩm có hiệu suất đẩy khí thấp, luồng nhiệt lượng sinh ra từ thiết bị đóng cắt sẽ bị quẩn lại, làm suy giảm tuổi thọ của hệ thống rơ le bán dẫn. Người thực hiện việc lên danh mục linh kiện cần tính toán tổng hệ số tỏa nhiệt của toàn bộ cấu kiện để chọn ra cấp công suất gió phù hợp nhất. Sự cân bằng động học giữa luồng khí cấp vào và luồng hơi nóng thoát ra giúp dây chuyền tự động hóa duy trì trạng thái làm việc ổn định lâu dài.

Khi hồ sơ thiết kế tủ điện đã được ban quản lý dự án phê duyệt bản vẽ thi công, cán bộ kỹ thuật cần tiến hành tra cứu và kiểm tra chéo các mã vật tư trong bảng tính khối lượng. Việc đối chiếu đồng bộ các thông số kỹ thuật của quạt gió với tấm lọc chắn bụi hay lưới sắt đi kèm sẽ hạn chế tối đa sai sót khi hàng hóa được tập kết tại công trường. Những dữ liệu liên quan đến điện áp định mức dòng xoay chiều hay một chiều, chủng loại động cơ rô to và tiêu chuẩn chống cháy nhựa ABS phải được thể hiện rõ ràng trên chứng từ. Quy trình rà soát nghiêm ngặt này không chỉ giúp nhà thầu thi công loại bỏ rủi ro lắp ráp sai mã mà còn đẩy nhanh tiến độ nghiệm thu thiết bị theo đúng hồ sơ mời thầu quy định.
