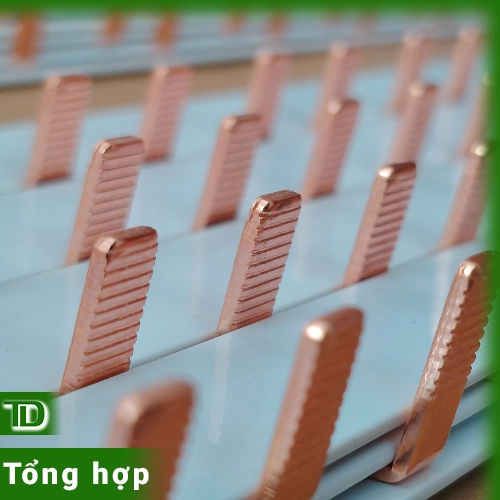

Tổng hợp các câu hỏi thường gặp (FAQ) thanh lược đồng trong quá trình lắp ráp tủ điện tại các khu công nghiệp trên toàn quốc. Nội dung giải đáp chi tiết các vấn đề kỹ thuật liên quan đến khoảng cách chân cắm (17.8mm, 9mm, 27mm, 36mm), sự khác biệt giữa dòng chân thẳng (PIN) và gập chữ L (C45), cũng như cách nhận diện đúng mã hàng OEM (PT-) của hãng Chaer. Những thông tin này giúp kỹ sư và phòng thu mua vật tư tránh được các sai sót phổ biến khi lựa chọn phụ kiện kết nối MCB, RCBO.

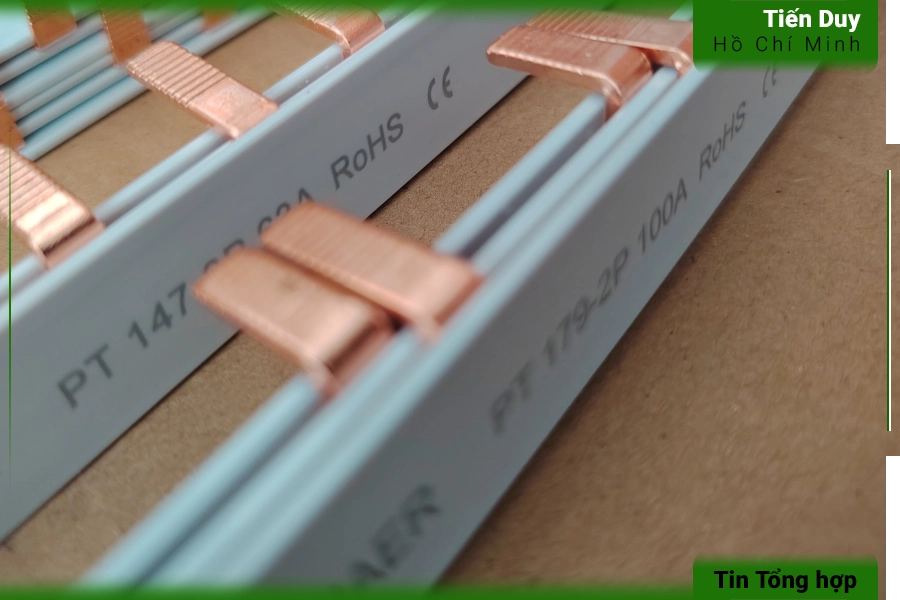

1. Hỏi: Tại sao mã in trên vỏ là 2P nhưng chân cắm lại chụm vào nhau?

Đây là một trong những thắc mắc phổ biến nhất của các kỹ sư khi nhận bàn giao vật tư tại công trình. Tình trạng này thường gây bối rối nếu người dùng chỉ nhìn vào thông số in trên vỏ nhựa mà không kiểm tra thực tế.

Về mặt cấu tạo vật lý, người thợ sẽ dễ dàng nhận thấy các răng lược được thiết kế chụm lại thành từng cặp với khoảng cách hẹp chỉ 9mm. Sau mỗi cặp chân cắm này, nhà sản xuất lại bố trí xen kẽ một khoảng trống rộng 27mm rồi mới tiếp tục đến cặp tiếp theo. Sự phân bổ bất đối xứng này không phải là lỗi kỹ thuật mà được tính toán chi tiết để thanh đồng cắm vừa vặn vào cấu trúc đặc thù của RCBO. Các thiết bị chống giật thu gọn thường bố trí cực L và N nằm sát nhau ở cùng một bên, do đó chân cắm cũng phải được thu hẹp tương ứng. Việc sử dụng đúng mã hàng này giúp hệ thống điện gia đình hoặc nhà xưởng vận hành an toàn, hạn chế nguy cơ chập chạm giữa các pha.

Khi tiến hành quản lý kho bãi, nhân viên vật tư cần đặc biệt lưu ý đến tính chất đặc thù của các mã hàng OEM như PT 147-2P. Người dùng không nên chỉ nhìn vào chữ “2P” in trên vỏ nhựa để quyết định xuất hàng cho dự án. Thay vào đó, quy trình chuẩn là phải mở hộp và quan sát trực tiếp hình dáng phân bổ của các răng cắm bên trong. Thói quen kiểm tra chéo này giúp loại bỏ rủi ro xuất nhầm vật tư cho thợ thi công tủ điện. Nhờ sự cẩn trọng trong khâu phân loại, tiến độ lắp ráp tại các khu công nghiệp thuộc TP.HCM luôn được đảm bảo liền mạch và chính xác.

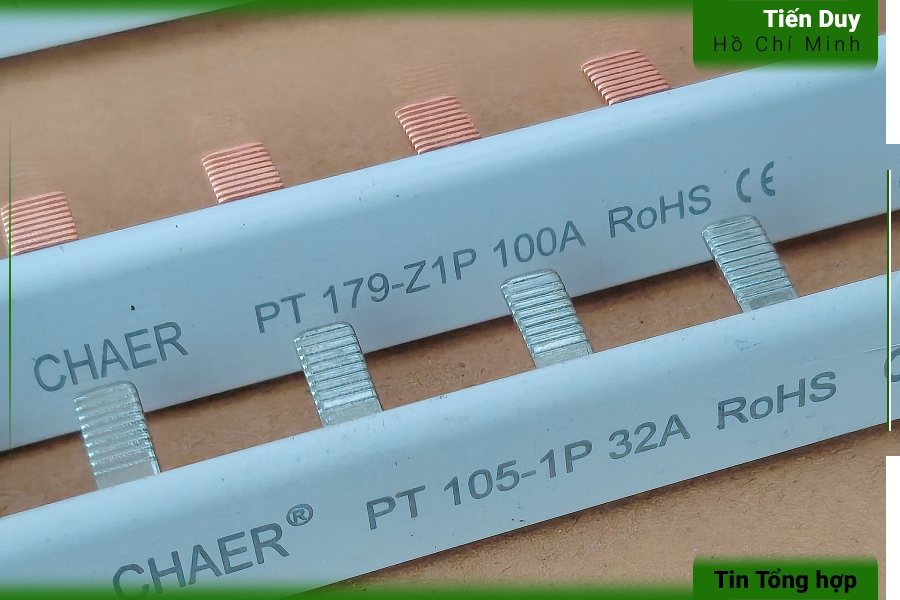

2. Hỏi: Nên chọn thanh lược đồng nguyên bản hay loại xi mạ?

Việc lựa chọn chất liệu bề mặt quyết định trực tiếp đến độ bền và chi phí đầu tư của toàn bộ hệ thống điện. Người dùng cần căn cứ vào điều kiện môi trường thực tế để đưa ra quyết định mua sắm phù hợp nhất.

Đồng nguyên bản hay còn gọi là đồng đỏ luôn là sự lựa chọn ưu tiên nhờ khả năng truyền tải điện năng rất tốt. Đối với các hệ thống tủ điện gia đình, văn phòng hoặc tủ âm tường có môi trường khô ráo, chất liệu này đã đáp ứng tốt độ bền hoạt động lên đến hàng chục năm. Tuy nhiên, nhược điểm của đồng đỏ là dễ bị xỉn màu và tạo ra lớp oxit làm tăng điện trở tiếp xúc khi phải phơi mình trong không khí ẩm ướt quá lâu. Sự gia tăng điện trở này có thể dẫn đến hiện tượng sinh nhiệt tại các điểm cắm nếu hệ thống máy móc hoạt động liên tục ở mức tải cao. Do đó, người thợ cần đánh giá kỹ lưỡng không gian lắp đặt trước khi quyết định sử dụng loại vật tư này.

Ngược lại, dòng sản phẩm đồng xi mạ được trang bị thêm một lớp áo giáp mỏng bằng thiếc hoặc Niken để chống lại quá trình oxy hóa. Lớp mạ màu trắng bạc này giúp bề mặt kim loại luôn sáng bóng, duy trì hiệu suất tiếp xúc ổn định ngay cả trong những điều kiện khắc nghiệt. Loại vật tư này thường được các kỹ sư chỉ định cho hệ thống tủ điện ngoài trời, khu vực ven biển có hơi mặn, hoặc các nhà máy chứa nhiều hóa chất ăn mòn. Mặc dù quy trình mạ điện làm tăng giá thành sản xuất đáng kể, nhưng giá trị bảo vệ lâu dài mà nó mang lại là hoàn toàn xứng đáng. Hiện nay, để cân đối ngân sách, đa số các dự án thông thường vẫn ưu tiên sử dụng đồng nguyên bản vì lõi đồng bên trong vẫn giữ nguyên thông số chịu tải tiêu chuẩn.

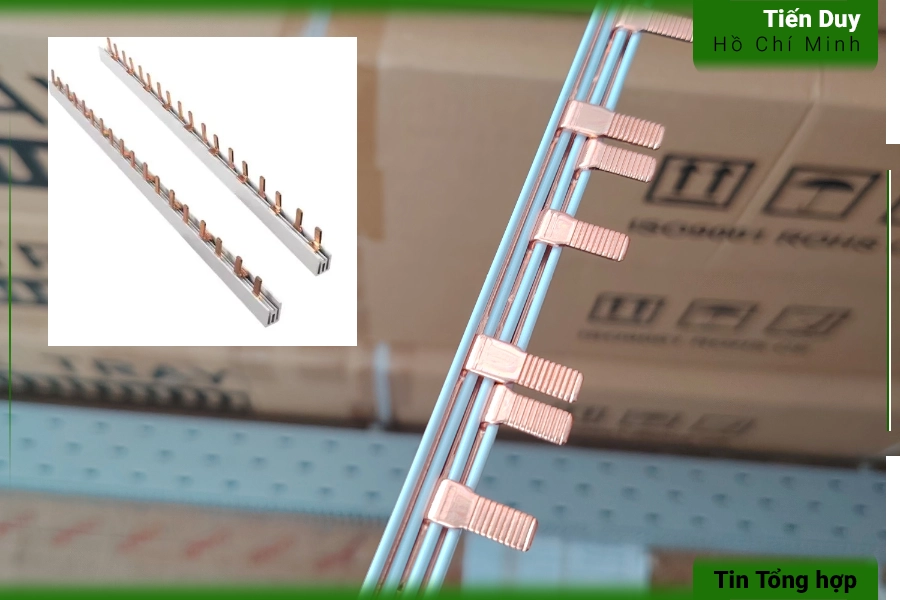

3. Hỏi: Dạng chân gập chữ L (C45) có ưu điểm gì so với dạng chân thẳng (PIN)?

Sự ra đời của dòng sản phẩm chân gập mang lại nhiều tiện ích vượt trội cho quá trình đấu nối thực tế. Đây được xem là một bản nâng cấp đáng giá so với thiết kế chân thẳng truyền thống trước đây.

Ưu điểm dễ nhận thấy của dạng gập chữ L (C45) chính là khả năng tối ưu hóa không gian đấu nối bên trong vỏ tủ. Các chân cắm được nhà sản xuất bẻ góc khéo léo để ôm sát vào thân thiết bị, chừa lại một khoảng trống rộng rãi phía trước cực đấu dây. Nhờ thiết kế thông minh này, người thợ cơ điện có thể dễ dàng thao tác khi cần bắt thêm các dây nguồn có tiết diện lớn. Quá trình siết ốc diễn ra thuận lợi mà không gặp phải tình trạng cấn ép hay vướng víu như khi sử dụng dòng chân thẳng. Điều này đặc biệt hữu ích đối với các tủ phân phối tổng có mật độ dây dẫn dày đặc tại các nhà máy sản xuất.

Bên cạnh việc mở rộng không gian, thông số kỹ thuật của bề rộng chân cắm cũng được hãng Chaer cải tiến mạnh mẽ. Cụ thể, kích thước chân cắm được thiết kế tăng lên mức 5.2mm và áp dụng đồng bộ cho tất cả các mã tải từ 32A đến 100A. Sự gia tăng diện tích bề mặt này giúp dòng điện truyền tải qua các điểm tiếp xúc trở nên ổn định hơn. Cấu trúc gập bậc thang còn tạo ra một thế tì vững chắc, giúp thanh đồng bám chặt vào dãy MCB sau khi siết ốc. Nhờ đó, hệ thống điện có thể chống lại các hiện tượng xô lệch do rung động cơ học sinh ra trong quá trình vận hành máy móc công nghiệp.

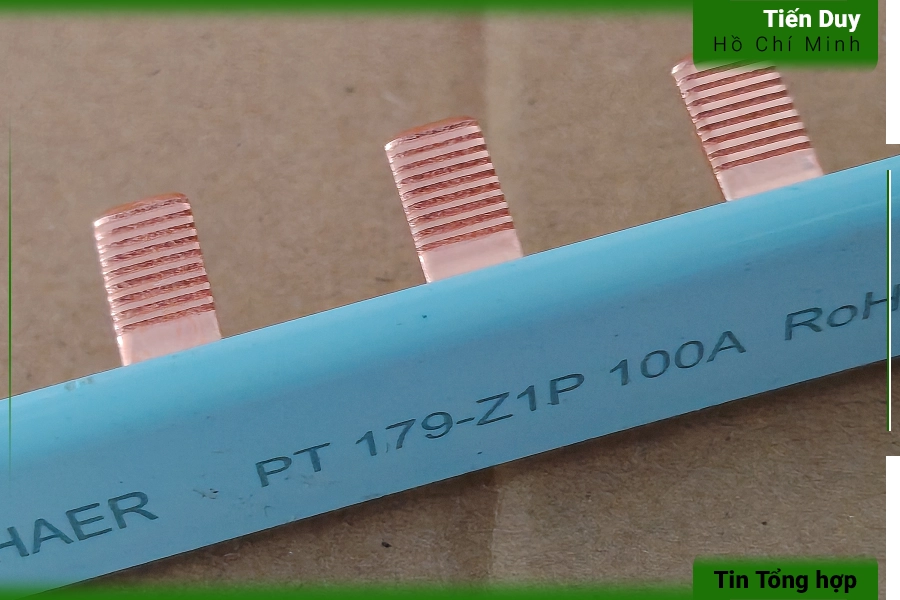

4. Hỏi: Có thể dùng thanh lược 1 pha cho dãy Aptomat đôi (2P) được không?

Trong một số sơ đồ đấu nối đặc thù, kỹ sư cần cấp nguồn pha lửa liên tục nhưng lại muốn bỏ qua cực trung tính. Việc tận dụng thanh lược 1 pha cho trường hợp này hoàn toàn khả thi nếu bạn chọn đúng chủng loại.

Để giải quyết bài toán đấu nối này, các nhà sản xuất đã tung ra thị trường dòng thanh lược 1 pha nhảy cóc với mã chuẩn quốc tế là PIN-1PW. Đây là một biến thể kỹ thuật đặc biệt được thiết kế riêng cho mục đích câu chung dây Lửa đi qua một dãy thiết bị đóng cắt 2 cực. Khác với loại 1 pha thông thường có khoảng cách chân cắm 17.8mm, phiên bản nhảy cóc này sở hữu các răng lược được bố trí cách xa nhau tới 36mm. Kích thước 36mm này tương đương với bề rộng của đúng hai tép MCB ghép lại với nhau. Khi tiến hành lắp đặt, các chân cắm sẽ chỉ tiếp xúc chính xác vào các cực L và nhảy qua toàn bộ các cực N một cách an toàn.

Giải pháp sử dụng thanh đồng nhảy cóc mang lại hiệu quả rất lớn trong việc đơn giản hóa sơ đồ đi dây bên trong tủ điện. Người thợ không còn phải mất thời gian cắt từng đoạn dây điện ngắn, bấm cos và cầu nối rời rạc giữa các Aptomat đôi. Phương pháp này không chỉ giúp tiết kiệm không gian mà còn mang lại tính thẩm mỹ cao cho toàn bộ hệ thống. Quan trọng hơn, việc cố định bằng một trục đồng liền mạch giúp giảm thiểu rủi ro đấu nối nhầm cực gây chập cháy nguy hiểm. Kỹ sư chỉ cần đo đạc cẩn thận chiều dài cần thiết trước khi cưa cắt để tránh lãng phí vật tư trong quá trình thi công.

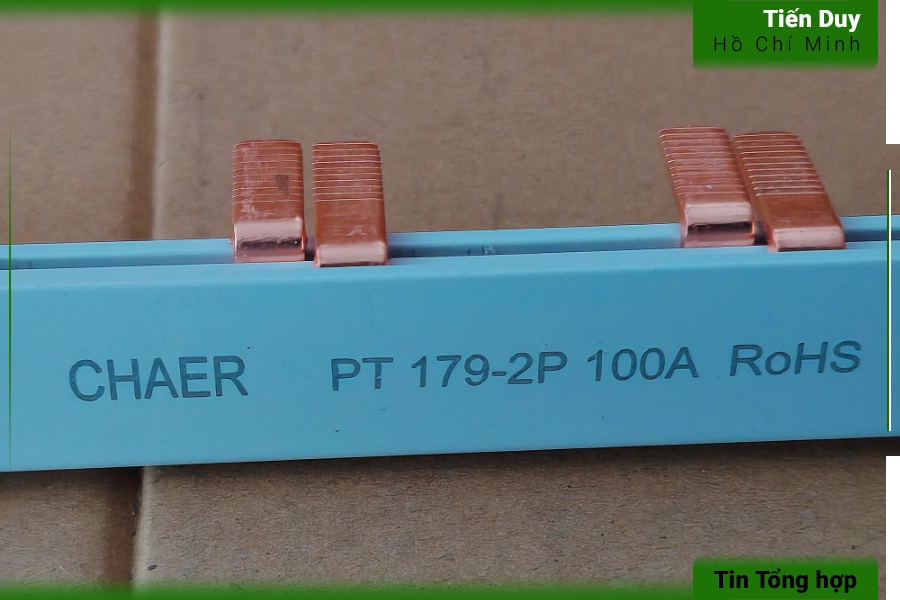

5. Hỏi: Khoảng cách chân cắm 9mm và 27mm được ứng dụng trong trường hợp nào?

Bên cạnh chuẩn 17.8mm phổ thông, các chuẩn kích thước đặc biệt như 9mm và 27mm được sinh ra để giải quyết những bài toán không gian cụ thể. Nắm rõ thông số này giúp kỹ sư tránh được tình trạng mua vật tư về nhưng không cắm vừa thiết bị.

Khoảng cách thu gọn 9mm là một tiêu chuẩn thiết kế bắt buộc dành riêng cho các thế hệ Aptomat thu gọn (DPN hoặc 1P+N). Do các thiết bị đóng cắt này tích hợp cả hai cực điện vào chung một lớp vỏ chỉ rộng 18mm, không gian dành cho mỗi cực bị thu hẹp đáng kể. Để kết nối thành công, khoảng cách giữa các chân cắm trên thanh đồng buộc phải rút ngắn lại một nửa so với thông thường. Thiết kế thu gọn này cho phép các răng lược đút vừa vặn vào hai lỗ đấu nối nằm san sát nhau mà không gây ra hiện tượng chập chạm. Việc ứng dụng chuẩn 9mm giúp tối ưu hóa diện tích lắp đặt, rất phù hợp cho các công trình dân dụng có không gian tủ điện hạn chế.

Ở chiều ngược lại, khoảng cách mở rộng 27mm lại được ứng dụng trong những hệ thống đòi hỏi cấu hình điều khiển phức tạp hơn. Kích thước này tương đương với 1.5 Module, bao gồm 18mm của một MCB tiêu chuẩn cộng thêm 9mm của một khối tiếp điểm phụ. Khi người thợ lắp đặt khối tiếp điểm phụ ngay bên cạnh Aptomat, khoảng trống 27mm sẽ đóng vai trò như một nhịp cầu vượt an toàn. Nó giúp thanh đồng băng qua thiết bị phụ trợ để cắm chính xác vào cực điện của chiếc MCB tiếp theo trong dãy. Kỹ thuật đấu nối này đảm bảo sự liền mạch cho hệ thống thanh cái phân phối mà không làm gián đoạn mạch điều khiển tín hiệu.

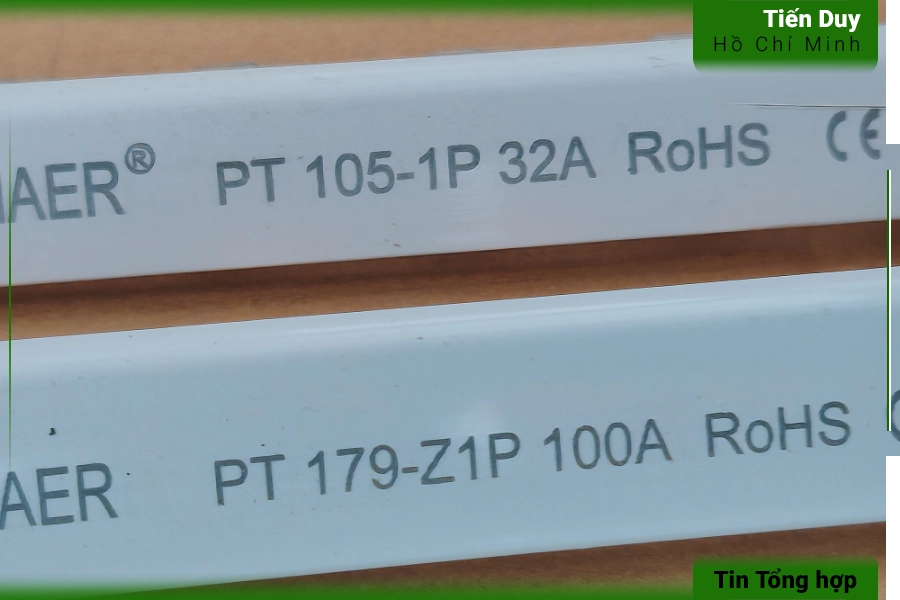

6. Hỏi: Làm sao để phân biệt mã hàng khi vỏ nhựa in thiếu ký hiệu Z hoặc C?

Các mã hàng OEM đôi khi được in ấn rút gọn tối đa để dễ nhớ, dẫn đến việc thiếu hụt thông tin phân loại quan trọng. Người làm công tác vật tư cần trang bị kỹ năng nhận diện trực quan để xử lý triệt để tình huống này.

Trong thực tế vận hành kho bãi, nhân viên thường xuyên bắt gặp các mã sản phẩm thanh lược đồng in trên vỏ nhựa như PT147-2P nhưng lại thiếu vắng ký hiệu phân loại. Việc không thể hiện rõ chữ “Z” (đại diện cho dòng chân thẳng) hoặc chữ “C” (đại diện cho dòng gập chữ L) dễ gây ra sự nhầm lẫn. Đứng trước tình huống này, nguyên tắc làm việc bắt buộc là bạn phải mở hộp và quan sát trực tiếp hình dáng vật lý của sản phẩm. Người dùng không nên đoán mò hoặc chỉ dựa vào chuỗi ký tự in bên ngoài để quyết định xuất nhập vật tư. Việc đối chiếu trực quan xem chân cắm vươn thẳng đứng hay bẻ góc bậc thang sẽ giúp bạn xác định chính xác chủng loại thiết bị.

Thói quen kiểm tra kỹ lưỡng này đóng vai trò rất quan trọng trong việc duy trì uy tín của nhà cung cấp và tiến độ của dự án. Khi phòng thu mua và nhân viên kho bãi tại các khu công nghiệp TP.HCM làm việc cẩn trọng, tình trạng giao nhầm vật tư sẽ được hạn chế tối đa. Điều này giúp các kỹ sư hiện trường không bị gián đoạn công việc do phải chờ đợi đổi trả hàng hóa sai lệch cấu hình. Hơn nữa, việc hiểu rõ bản chất của từng mã hàng còn hỗ trợ nhân viên tư vấn giải thích cặn kẽ cho khách hàng trước khi chốt đơn. Một quy trình kiểm soát vật tư chuẩn chỉ chính là chìa khóa để hệ thống điện được lắp ráp an toàn và đúng kỹ thuật.
