Terminal block Hivero bao gồm hai dòng sản phẩm chính là cầu đấu khối (HFTB series) với dải dòng điện từ 10A đến 400A và cầu đấu mắt rời (ATB series) hỗ trợ từ 10A đến 100A. Các thiết bị này được thiết kế để lắp đặt trên thanh ray nhôm (DIN rail) hoặc bắt vít trực tiếp vào bảng điện, đi kèm hệ thống phụ kiện đồng bộ như nắp chặn (ATB-S), chặn sắt (ATB-SN) và nắp đậy nhựa trong suốt bảo vệ tiếp điểm. Việc phân loại mã hàng dựa trên dòng định mức và số cực (Pole), đáp ứng tiêu chuẩn đấu nối cáp động lực và cáp điều khiển trong các tủ điện công nghiệp tại TP.HCM.

1. Thông tin cơ bản về terminal block Hivero

Thiết bị đấu nối đóng vai trò quan trọng trong việc đảm bảo tính liên tục của mạch điện công nghiệp. Các dòng sản phẩm này được thiết kế chuyên biệt để đáp ứng yêu cầu khắt khe về truyền tải tín hiệu.

1.1. Nhận diện thiết kế và cấu tạo vật lý

Phần thân của thiết bị thường được đúc từ nhựa cách điện chất lượng cao để ngăn ngừa hiện tượng phóng điện. Các tiếp điểm bên trong sử dụng hợp kim đồng dẫn điện tốt và được mạ chống oxy hóa bề mặt. Cơ cấu kẹp dây bằng vít bám chặt vào lõi cáp giúp duy trì lực ép ổn định trong suốt quá trình vận hành. Thiết kế rãnh trượt ở đế cho phép kỹ thuật viên gài thiết bị lên thanh ray nhôm một cách nhanh chóng. Kích thước tổng thể được tối ưu hóa để tiết kiệm không gian bên trong các vỏ tủ điện tại TP.HCM.

Lớp vỏ ngoài không chỉ cách điện mà còn có khả năng chống cháy lan hiệu quả trong các môi trường khắc nghiệt. Các vách ngăn giữa từng cực được đúc nhô cao nhằm tăng cường khoảng cách rò điện an toàn. Bề mặt nhựa được gia công nhám nhẹ giúp kỹ thuật viên cầm nắm chắc chắn khi thao tác bằng tay không. Hệ thống ốc vít được chế tạo từ thép mạ kẽm chống gỉ sét, đảm bảo độ bền cơ học lâu dài. Sự kết hợp hoàn hảo giữa các vật liệu này tạo nên một sản phẩm đáp ứng tốt các tiêu chuẩn công nghiệp hiện đại.

1.2. Tiêu chuẩn kỹ thuật và dòng định mức

Một số đặc tính kỹ thuật cốt lõi cần quan tâm khi tra cứu thông số terminal block Hivero bao gồm:

• Khả năng tương thích với nhiều tiết diện dây dẫn khác nhau từ cáp đơn đến cáp nhiều sợi.
• Độ bền cơ học của ren ốc vít chịu được lực siết lớn mà không bị trờn hay nứt vỡ.
• Mức độ chống cháy lan của vật liệu vỏ bọc theo các tiêu chuẩn công nghiệp hiện hành.
• Khoảng cách rò điện giữa các pha được thiết kế đủ rộng để ngăn chặn hồ quang.

2. Các dòng cầu đấu khối Hivero phổ biến

Dòng sản phẩm HFTB series được đúc nguyên khối với số lượng cực cố định từ nhà sản xuất. Cấu trúc này mang lại sự cứng cáp và liền mạch cho các cụm đấu nối tải trọng lớn.

2.1. Mã hàng dải công suất nhỏ từ 10A đến 30A

Phân khúc công suất nhỏ thường được ứng dụng để phân phối nguồn phụ hoặc gom tín hiệu từ các cảm biến ngoài hiện trường. Các mã hàng tiêu biểu như HFTB-1010 hỗ trợ dòng 10A với 10 cực đấu nối liền kề nhau. Đối với mức dòng 20A, kỹ thuật viên có thể lựa chọn các phiên bản từ 3 cực (HFTB-203) lên đến 20 cực (HFTB-2020) tùy theo số lượng lõi cáp. Dòng 30A cung cấp các tùy chọn 3 cực, 4 cực, 6 cực và 10 cực để linh hoạt bố trí trong không gian hẹp. Việc sử dụng cầu đấu khối Hivero ở dải này giúp hệ thống dây dẫn trở nên gọn gàng và dễ dàng dò lỗi.

Thiết kế nguyên khối giúp các cực đấu nối luôn giữ được khoảng cách cố định, không bị xô lệch khi có lực tác động. Lớp vỏ nhựa bao bọc toàn bộ cụm tiếp điểm, chỉ để hở phần lỗ xỏ dây và khe vặn vít. Kỹ thuật viên không cần tốn thời gian ghép nối từng mắt lẻ, qua đó đẩy nhanh tiến độ thi công tủ điện. Các lỗ bắt vít cố định ở hai đầu khối nhựa cho phép gắn trực tiếp thiết bị lên tấm lưng kim loại một cách chắc chắn. Đây là giải pháp tối ưu cho các mạch điện có số lượng dây dẫn đã được xác định từ trước.

2.2. Mã hàng dải công suất trung bình 60A đến 150A

Khi hệ thống yêu cầu cấp nguồn cho các động cơ hoặc nhánh phụ tải lớn hơn, dải công suất trung bình sẽ được ưu tiên sử dụng. Mã HFTB-603 và HFTB-604 tương ứng với dòng 60A cho 3 cực và 4 cực đấu nối. Mức 100A có sẵn các tùy chọn HFTB-1003 và HFTB-1004 với kích thước bu lông siết cáp lớn hơn để đảm bảo diện tích tiếp xúc. Đối với dòng 150A, các mã HFTB-1503 và HFTB-1504 cung cấp giải pháp truyền tải điện năng an toàn và bền bỉ. Việc lựa chọn đúng loại cầu đấu Hivero giúp ngăn ngừa tình trạng phát nhiệt cục bộ tại các điểm tiếp xúc.

Ở dải công suất này, tiết diện dây cáp thường khá lớn nên yêu cầu lực siết bu lông phải đủ mạnh. Hãng sản xuất đã gia cố thêm các gân chịu lực xung quanh vách ngăn nhựa để chống lại hiện tượng nứt vỡ. Bề mặt tiếp xúc của thanh đồng bên trong được làm phẳng tuyệt đối nhằm tối đa hóa khả năng dẫn điện. Khoảng cách giữa các pha cũng được nới rộng tương ứng với mức điện áp và dòng điện làm việc. Kỹ sư thiết kế cần tính toán kỹ lưỡng không gian lắp đặt để đảm bảo bán kính uốn cong của cáp động lực.

2.3. Mã hàng dải công suất lớn 200A đến 400A

Phân khúc công suất lớn được thiết kế đặc biệt với các vách ngăn cách điện dày và bu lông chịu lực cường độ cao. Mã HFTB-2003 và HFTB-2004 phục vụ cho dòng điện 200A thường thấy ở các tủ phân phối chính. Mức 300A bao gồm HFTB-3003 và HFTB-3004 đáp ứng khả năng kẹp các đầu cốt đồng kích thước lớn. Dòng cao nhất 400A với mã HFTB-4003 và HFTB-4004 đảm bảo độ ổn định tuyệt đối cho các tuyến cáp động lực trục kim loại. Bảng mã terminal block Hivero cung cấp đầy đủ thông tin để kỹ sư dự toán vật tư chính xác.

Bảng 1: Bảng mã cầu đấu khối HFTB Hivero

3. Phân loại mã hàng cầu đấu mắt rời (ATB Series)

Khác với dạng đúc nguyên khối, dòng ATB series cho phép người dùng tự do ghép nối từng mắt đơn lẻ lại với nhau. Tính linh hoạt này giúp tối ưu hóa số lượng cực đấu nối theo đúng nhu cầu thực tế của từng dự án.

3.1. Dòng sản phẩm tiêu chuẩn 1 pha

Các mắt rời tiêu chuẩn được thiết kế với một cực đấu nối duy nhất và có ngàm âm dương ở hai bên hông. Mã ATB-10 và ATB-15 tương ứng với dòng định mức 10A và 15A, thích hợp cho các mạch điều khiển relay. Mã ATB-25 và ATB-35 nâng mức chịu tải lên 25A và 35A để phục vụ các thiết bị đóng cắt công suất nhỏ. Đối với các tải lớn hơn, mã ATB-60 và ATB-100 cung cấp khả năng dẫn dòng 60A và 100A một cách an toàn. Mỗi mắt terminal block Hivero đều có khe cắm nhãn tên để phân định rõ ràng từng mạch điện.

Ưu điểm của việc sử dụng các mắt rời tiêu chuẩn trong thi công bao gồm:

• Khả năng mở rộng hoặc thu hẹp số lượng cực đấu nối bất cứ lúc nào mà không cần thay thế toàn bộ.
• Dễ dàng thay thế cục bộ một mắt bị hỏng hóc mà không làm gián đoạn các mạch điện lân cận.
• Phối ghép linh hoạt nhiều dải công suất khác nhau trên cùng một thanh ray nhôm.
• Tiết kiệm chi phí vật tư do chỉ sử dụng đúng số lượng mắt cần thiết cho hệ thống.

3.2. Dòng sản phẩm 2 tầng (Stage 2)

Để giải quyết bài toán thiếu hụt không gian trong các tủ điện nhỏ hẹp, dòng sản phẩm hai tầng đã được phát triển. Mã ATB-15AW cung cấp hai tầng đấu nối độc lập trên cùng một thân vỏ nhựa với dòng định mức 15A. Thiết kế xếp chồng này giúp tăng gấp đôi mật độ dây cáp có thể kết nối trên một đơn vị chiều dài thanh ray. Các tiếp điểm ở tầng trên và tầng dưới được bố trí so le nhau để tạo không gian thao tác cho tua vít. Việc ứng dụng linh kiện này giúp các nhà thầu cơ điện tại TP.HCM tối ưu hóa kích thước vỏ tủ.

3.3. Khả năng ghép nối trên thanh ray

Cơ cấu ngàm kẹp phía dưới đáy của mỗi mắt rời được thiết kế chuẩn xác để bám chặt vào thanh ray nhôm 35mm. Khi đẩy mạnh thiết bị vào thanh ray, ngàm nhựa sẽ đàn hồi và khóa cứng vị trí một cách chắc chắn. Kỹ thuật viên có thể trượt các mắt dọc theo thanh ray để dồn chúng lại sát nhau thành một khối thống nhất. Để tháo rời, chỉ cần sử dụng tua vít dẹt nẩy nhẹ chốt khóa phía dưới là có thể lấy thiết bị ra dễ dàng. Thao tác tháo lắp đơn giản này giúp giảm thiểu rủi ro làm gãy ngàm nhựa trong quá trình bảo trì.

Sự liên kết giữa các mắt rời được gia cố thêm nhờ các chốt gài âm dương nằm ở hai bên hông vỏ nhựa. Khi được ép chặt vào nhau, các chốt này sẽ khớp lại tạo thành một khối vững chắc chống lại lực vặn xoắn. Bề mặt tiếp xúc giữa các mắt được gia công phẳng phiu để không tạo ra khe hở tích tụ bụi bẩn. Kỹ thuật viên có thể sử dụng thêm các thanh đồng nối tắt để liên kết điện giữa các cực liền kề. Phương pháp này đặc biệt hữu ích khi cần phân phối một nguồn tín hiệu chung ra nhiều nhánh nhỏ.

3.4. Ứng dụng đấu nối cáp điều khiển

Trong các hệ thống tự động hóa, số lượng cáp tín hiệu từ PLC và cảm biến đổ về tủ trung tâm là rất lớn. Cầu đấu mắt rời đóng vai trò như một trạm trung chuyển để phân loại và sắp xếp các lõi cáp này. Tín hiệu đầu vào và đầu ra được cách ly vật lý rõ ràng thông qua các vách ngăn nhựa của từng mắt. Việc đánh số thứ tự trên từng cực đấu nối giúp quá trình dò dây và khắc phục sự cố diễn ra thuận lợi. Các tiếp điểm luôn duy trì điện trở tiếp xúc thấp để không làm suy hao tín hiệu truyền tải.

Môi trường công nghiệp thường xuyên xuất hiện các nhiễu điện từ có thể ảnh hưởng đến độ chính xác của tín hiệu. Việc sắp xếp cáp điều khiển gọn gàng qua các khối đấu nối giúp hạn chế tình trạng nhiễu chéo giữa các dây dẫn. Kỹ thuật viên có thể dễ dàng kẹp các đầu dò của đồng hồ vạn năng vào khe ốc vít để đo đạc thông số. Khi cần thay đổi logic điều khiển, chỉ việc tháo lỏng vít và chuyển đổi vị trí dây cáp một cách nhanh chóng. Sự hiện diện của các khối đấu nối trung gian là tiêu chuẩn bắt buộc trong thiết kế tủ điện chuyên nghiệp.

Bảng 2: Bảng mã cầu đấu mắt rời ATB Hivero

Nếu quý khách có nhu cầu tìm hiểu thêm hoặc cần kiểm tra tồn kho các mã hàng này, vui lòng liên hệ Tiến Duy qua số điện thoại 0901.104.836 (Ms. Hiền) để nhận báo giá sỉ chi tiết.

4. Danh sách phụ kiện đi kèm terminal block Hivero

Một cụm đấu nối hoàn chỉnh không thể thiếu sự góp mặt của các phụ kiện chuyên dụng đi kèm. Những linh kiện này giúp cố định, bảo vệ và phân loại hệ thống dây dẫn một cách chuyên nghiệp.

4.1. Nắp chặn và chặn sắt cố định

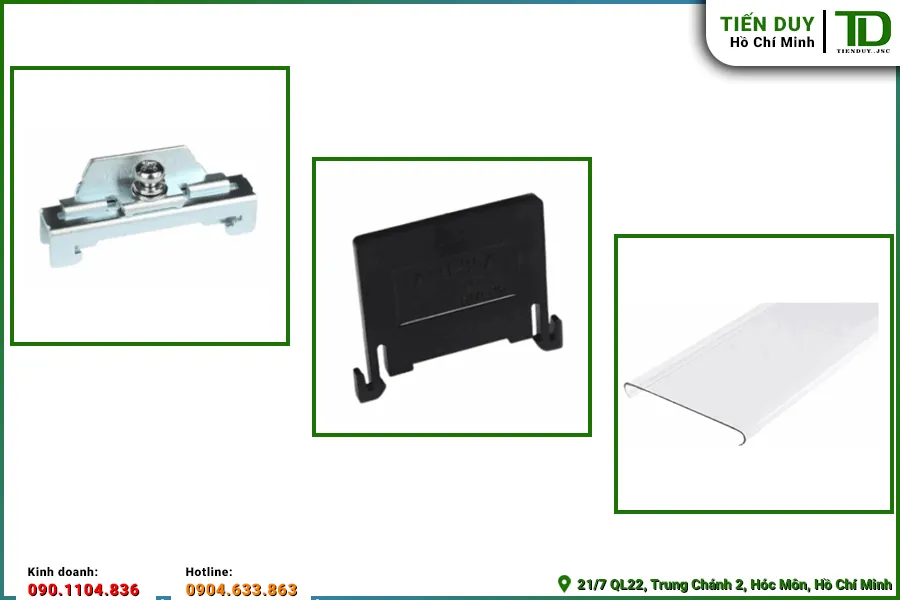

Nắp chặn được sử dụng để ốp vào mặt hở của mắt đấu nối cuối cùng trong một dãy. Các mã nắp chặn như ATB-S10, ATB-S15 hay ATB-S100 được thiết kế tương ứng với kích thước của từng loại mắt rời. Chặn sắt đóng vai trò như một chốt khóa cơ học ở hai đầu dãy thiết bị trên thanh ray. Mã ATB-SN10 dùng cho chặn sắt nhỏ và ATB-SN15 dùng cho chặn sắt lớn giúp ngăn chặn toàn bộ khối mắt rời bị xê dịch. Sự kết hợp giữa nắp chặn và chặn sắt đảm bảo cấu trúc của khối terminal block Hivero luôn vững chắc dưới tác động của độ rung động cơ.

Việc bỏ qua nắp chặn có thể làm lộ các chi tiết kim loại mang điện, gây nguy hiểm cho người vận hành. Chặn sắt thường được siết chặt vào thanh ray bằng một bu lông nhỏ để tạo lực ma sát lớn. Khi lắp đặt trên các phương tiện di chuyển hoặc máy móc rung lắc mạnh, chặn sắt là phụ kiện bắt buộc phải có. Kỹ thuật viên cần chừa lại một khoảng trống nhỏ ở hai đầu thanh ray để có chỗ bắt các chặn sắt này. Chi phí cho các phụ kiện này rất nhỏ nhưng mang lại giá trị an toàn vô cùng to lớn.

4.2. Nắp đậy nhựa và miếng đánh số

Nắp đậy nhựa trong suốt được gắn lên phía trên bề mặt của các cực đấu nối để chống chạm chập vô tình. Mã ATB-10D, ATB-15D hay ATB-60D cung cấp lớp bảo vệ an toàn cho người vận hành khi mở cửa tủ điện. Miếng đánh số là dải nhựa màu trắng được in sẵn các con số hoặc để trống cho người dùng tự ghi chú. Các mã ATB-10N và ATB-15N có chiều dài tiêu chuẩn 50cm, dễ dàng cắt nhỏ để gài vào khe trên thân thiết bị. Việc trang bị đầy đủ phụ kiện cho cầu đấu Hivero thể hiện sự chuyên nghiệp và tuân thủ nghiêm ngặt các tiêu chuẩn an toàn điện.

Nắp đậy nhựa còn có tác dụng ngăn ngừa bụi bẩn và hơi ẩm xâm nhập vào các khe hở của tiếp điểm. Vật liệu nhựa trong suốt cho phép kỹ thuật viên quan sát rõ ràng tình trạng dây cáp bên trong mà không cần tháo gỡ. Miếng đánh số bám chặt vào rãnh thiết kế sẵn, không bị bong tróc hay mờ chữ theo thời gian. Việc đồng bộ hóa hệ thống nhãn mác từ bản vẽ thiết kế ra thực tế thi công giúp giảm thiểu sai sót đấu nối. Các phụ kiện này luôn có sẵn tại kho để phục vụ kịp thời cho các dự án lắp ráp.

5. Hướng dẫn đọc thông số terminal block Hivero

Việc nắm rõ quy tắc đặt tên mã hàng giúp kỹ sư thu mua nhanh chóng xác định đúng loại vật tư cần thiết. Cấu trúc mã sản phẩm của hãng được xây dựng theo một logic rất dễ ghi nhớ.

5.1. Quy tắc đặt tên dòng HFTB

Chuỗi ký tự HFTB ở đầu mã hàng là định danh chung cho toàn bộ dải sản phẩm cầu đấu khối của hãng. Các chữ số tiếp theo ngay sau tiền tố này đại diện cho mức dòng điện định mức mà thiết bị có thể chịu đựng. Ví dụ, con số 10 tương đương 10A, 60 tương đương 60A và 400 tương đương 400A. Phần hậu tố cuối cùng chỉ định số lượng cực đấu nối có sẵn trên khối nhựa đó. Nhờ quy tắc này, việc tra cứu bảng mã terminal block Hivero trở nên trực quan và hạn chế tối đa sai sót khi đặt hàng.

Sự nhất quán trong cách đặt tên giúp các phần mềm quản lý vật tư dễ dàng phân loại và lọc dữ liệu. Kỹ sư thiết kế chỉ cần nhìn lướt qua mã hàng là có thể hình dung ngay kích thước và công năng của thiết bị. Khi có sự thay đổi về công suất tải, việc tìm kiếm mã hàng thay thế tương đương cũng diễn ra nhanh chóng hơn. Hãng sản xuất luôn duy trì cấu trúc mã này qua nhiều năm để tạo sự quen thuộc cho người sử dụng. Đây là một điểm cộng lớn giúp sản phẩm dễ dàng thâm nhập vào các dự án công nghiệp quy mô lớn.

5.2. Quy tắc đặt tên dòng ATB

Tương tự như dòng khối, tiền tố ATB được sử dụng để phân loại các sản phẩm thuộc nhóm mắt rời ghép nối. Các chữ số đi kèm phía sau trực tiếp thể hiện khả năng mang dòng của từng mắt đơn lẻ. Mã ATB-25 cho biết thiết bị này được thiết kế để hoạt động an toàn với dòng điện liên tục lên đến 25A. Các phiên bản đặc biệt sẽ có thêm ký tự phụ, chẳng hạn như chữ AW trong mã ATB-15AW để chỉ định loại hai tầng. Nắm vững cách đọc này giúp người dùng dễ dàng đối chiếu với các thông số terminal block Hivero trên bản vẽ thiết kế.

5.3. Cách xác định số cực (Pole)

Số cực đấu nối quyết định trực tiếp đến khả năng phân phối bao nhiêu nhánh dây cáp từ một nguồn cấp chung. Đối với dòng HFTB, số cực được ghi rõ ở phần đuôi của mã hàng, ví dụ HFTB-206 nghĩa là dòng 20A và có 6 cực. Đối với dòng ATB, vì là dạng mắt rời nên mỗi mã hàng tiêu chuẩn mặc định chỉ tương đương với 1 cực. Kỹ thuật viên cần tính toán tổng số lượng lõi cáp cần kết nối để mua đủ số lượng mắt rời tương ứng. Việc xác định chính xác số cực giúp tối ưu hóa không gian lắp đặt cầu đấu khối Hivero trong các vỏ tủ nhỏ gọn.

Trong thực tế thi công, người ta thường dự phòng thêm khoảng 10% đến 20% số lượng cực đấu nối so với thiết kế ban đầu. Khoảng dự phòng này nhằm đáp ứng các yêu cầu mở rộng hệ thống hoặc bổ sung thêm thiết bị trong tương lai. Đối với các khối đúc sẵn, việc chọn dư số cực không làm tăng quá nhiều chi phí nhưng mang lại sự an tâm dài hạn. Đối với mắt rời, kỹ thuật viên chỉ cần gài thêm vài mắt trống lên thanh ray và khóa lại bằng chặn sắt. Sự chuẩn bị chu đáo này thể hiện tầm nhìn xa của các kỹ sư cơ điện chuyên nghiệp.

6. Lưu ý kỹ thuật khi lắp đặt bảng mã terminal block Hivero

Quá trình thi công đấu nối cáp điện đòi hỏi sự tỉ mỉ và tuân thủ các nguyên tắc an toàn cơ bản. Trước khi đưa lõi cáp vào khe kẹp, cần tuốt bỏ lớp vỏ cách điện với chiều dài vừa đủ để không làm hở phần đồng ra ngoài. Việc sử dụng đầu cốt bấm chặt vào lõi cáp trước khi siết ốc sẽ giúp tăng cường diện tích tiếp xúc và chống đứt gãy sợi đồng. Lực siết bu lông phải vừa đủ độ chặt theo khuyến cáo của nhà sản xuất, tránh siết quá tay làm chờn ren hoặc nứt vỡ vỏ nhựa. Một kết nối hoàn hảo trên terminal block Hivero sẽ không sinh nhiệt bất thường khi hệ thống mang tải tối đa.

Khoảng cách cách điện giữa các pha và giữa pha với vỏ tủ nối đất là yếu tố sống còn để ngăn ngừa sự cố ngắn mạch. Khi bố trí các khối đấu nối liền kề nhau, cần đảm bảo có đủ không gian tản nhiệt và không bị chèn ép bởi các thiết bị khác. Đối với các mạch động lực điện áp cao, việc sử dụng thêm các vách ngăn cách điện bổ sung là điều cần thiết để tăng cường độ an toàn. Đường đi của cáp điện vào và ra khỏi cụm đấu nối phải được cố định bằng dây thút nhựa để giảm tải trọng cơ học lên các tiếp điểm. Việc kiểm tra định kỳ lực siết của các ốc vít giúp phát hiện sớm tình trạng nới lỏng do rung động trong quá trình vận hành.

Thanh ray nhôm dùng để gài các mắt rời phải được bắt vít cố định thật chắc chắn vào tấm lưng của vỏ tủ điện. Bề mặt thanh ray cần phẳng và không bị biến dạng để các ngàm nhựa của thiết bị có thể trượt trơn tru. Khi lắp ráp một dãy dài các mắt rời, bắt buộc phải sử dụng chặn sắt ở cả hai đầu để khóa chặt toàn bộ khối lại. Việc dán nhãn tên đầy đủ và rõ ràng cho từng cực đấu nối sẽ hỗ trợ đắc lực cho công tác bảo trì và sửa chữa sau này. Tuân thủ đúng các hướng dẫn kỹ thuật sẽ phát huy tối đa hiệu suất và tuổi thọ của các thiết bị đóng cắt trong nhà máy.

Công ty Tiến Duy tự hào là tổng kho phân phối thiết bị điện công nghiệp với khả năng giao hàng chành xe hỏa tốc toàn quốc. Toàn bộ sản phẩm đều được nhập khẩu chính hãng, cung cấp đầy đủ hồ sơ chứng từ CO, CQ minh bạch cho các dự án lớn. Quý đối tác có nhu cầu nhập sỉ vật tư vui lòng để lại thông tin để được hỗ trợ mức chiết khấu tốt nhất.
