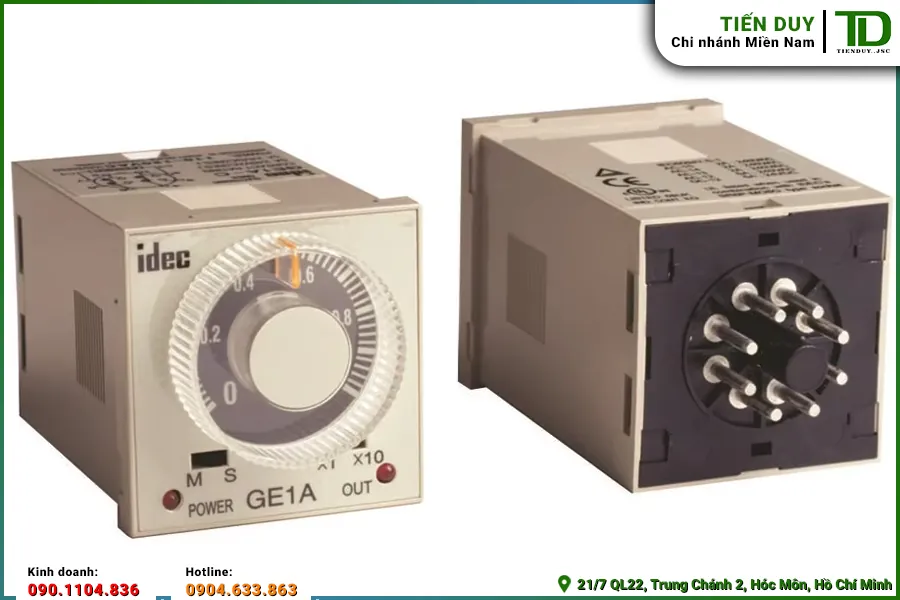

Timer ON delay IDEC (rơ le thời gian trễ đóng) là khí cụ điện điều khiển tự động hóa thiết yếu, hoạt động dựa trên nguyên lý trì hoãn thời gian tác động của tiếp điểm sau khi cuộn coil được cấp nguồn. Dòng sản phẩm tiêu biểu GE1A (như mã GE1A-B30HA220, GE1A-B30HAD24) được ứng dụng rộng rãi để thiết kế mạch khởi động tuần tự động cơ, điều khiển quạt hút và hệ thống cảnh báo lỗi. Tại các khu công nghiệp thuộc TP.HCM, kỹ sư cơ điện thường kết hợp Timer IDEC với đế cắm 8 pin SR2P-06B để đảm bảo tính ổn định cho hệ thống. Việc nắm vững sơ đồ chân cắm và dải thời gian điều chỉnh (từ 0.1 giây đến 30 giờ) giúp quá trình thống kê khối lượng vật tư diễn ra chính xác, hạn chế tình trạng cháy nổ do cấp sai điện áp hoặc quá tải dòng điện.



1. Khái niệm và nguyên lý hoạt động của Timer ON delay IDEC

Việc hiểu rõ bản chất của Timer ON delay IDEC giúp các kỹ sư thiết kế mạch điều khiển chính xác và an toàn hơn. Đây là nền tảng kỹ thuật quan trọng trước khi tiến hành lên dự toán vật tư cho toàn bộ hệ thống tủ điện.

1.1. Định nghĩa chuẩn trong mạch điều khiển

Trong lĩnh vực tự động hóa, Timer IDEC được định nghĩa là một khí cụ điện làm nhiệm vụ tạo ra khoảng thời gian trễ giữa tín hiệu đầu vào và tín hiệu đầu ra. Khi cuộn dây coil được cấp điện, thiết bị không tác động ngay lập tức mà sẽ chờ hết một khoảng thời gian đã được cài đặt trước. Sau khi kết thúc chu kỳ đếm ngược này, các tiếp điểm bên trong mới bắt đầu chuyển đổi trạng thái từ thường mở sang đóng và ngược lại. Chức năng này cực kỳ cần thiết để tạo ra các nhịp hoạt động tuần tự, tránh tình trạng nhiều thiết bị khởi động cùng lúc gây sụt áp lưới điện. Các kỹ sư khi thống kê khối lượng luôn phải ghi chú rõ loại trễ đóng để phân biệt với các dòng trễ ngắt.



1.2. Cơ chế kích hoạt trễ đóng tiếp điểm

Cấu tạo bên trong của rơ le thời gian IDEC bao gồm một mạch điện tử đếm xung và một hệ thống tiếp điểm cơ khí chịu tải. Ngay khi nguồn điện chạy qua chân cấp nguồn, mạch vi điều khiển sẽ bắt đầu dao động và đếm thời gian dựa trên biến trở xoay ở mặt trước. Trong suốt quá trình đếm này, đèn LED chỉ thị trạng thái ON sẽ nhấp nháy liên tục để báo hiệu thiết bị đang hoạt động bình thường. Nếu nguồn điện bị ngắt đột ngột giữa chừng, bộ đếm sẽ tự động reset về mức không và bắt đầu lại từ đầu ở lần cấp điện tiếp theo.

Khi thời gian cài đặt kết thúc, tín hiệu từ vi mạch sẽ kích hoạt một cuộn nam châm điện nhỏ để hút lá kim loại, làm thay đổi trạng thái của tiếp điểm. Lúc này, tiếp điểm thường mở (NO) sẽ đóng lại để cấp điện cho tải, trong khi tiếp điểm thường đóng (NC) sẽ mở ra để ngắt mạch. Trạng thái này của rơ le thời gian trễ đóng sẽ được duy trì ổn định cho đến khi nguồn cấp vào chân coil bị ngắt hoàn toàn. Cơ chế hoạt động dứt khoát này giúp loại bỏ hiện tượng hồ quang điện phát sinh khi đóng cắt các tải có tính cảm kháng cao.



2. Các mã Timer ON delay IDEC dòng GE1A phổ biến

Việc phân loại các mã Timer ON delay IDEC dựa trên điện áp cấp nguồn là bước bắt buộc để đảm bảo an toàn cháy nổ. Dòng sản phẩm GE1A hiện đang được sử dụng rộng rãi nhất nhờ thiết kế tối ưu cho môi trường công nghiệp.

2.1. Phiên bản dùng điện áp 220VAC

Mã hàng tiêu biểu nhất trong phân khúc điện áp xoay chiều là Timer GE1A IDEC với đuôi mã HA220. Thiết bị này được thiết kế để lấy nguồn trực tiếp từ lưới điện hạ thế 220V thông dụng tại Việt Nam mà không cần qua bộ chuyển đổi nguồn tổ ong. Điều này giúp tiết kiệm đáng kể không gian bên trong các tủ điện điều khiển có kích thước nhỏ hẹp. Khi lên danh mục vật tư, người phụ trách cần kiểm tra kỹ điện áp lưới thực tế tại nhà máy để tránh tình trạng sụt áp làm thiết bị đếm sai thời gian. Các tiếp điểm của mã hàng này có khả năng chịu dòng tải lên đến 5A, đủ sức đóng cắt trực tiếp cho các cuộn hút contactor cỡ trung bình.



2.2. Phiên bản dùng điện áp 24VDC

Đối với các hệ thống điều khiển tự động hóa dùng PLC, rơ le thời gian ON delay phiên bản 24VDC (đuôi mã HAD24) là sự lựa chọn bắt buộc để đảm bảo tính đồng bộ tín hiệu. Việc sử dụng nguồn một chiều điện áp thấp giúp cách ly hoàn toàn mạch điều khiển khỏi các nhiễu loạn từ mạch động lực công suất lớn. Mức điện áp 24V cũng đáp ứng các tiêu chuẩn an toàn lao động khắt khe nhất, loại trừ hoàn toàn nguy cơ điện giật cho nhân viên vận hành khi thao tác trên mặt cánh tủ. Dòng điện tiêu thụ của cuộn coil 24VDC cực kỳ nhỏ, giúp giảm tải cho các bộ nguồn tổ ong và kéo dài tuổi thọ linh kiện. Các xưởng sản xuất thiết bị y tế hoặc thực phẩm tại TP.HCM đặc biệt ưa chuộng mã hàng này.



2.3. Dải thời gian điều chỉnh linh hoạt

Điểm mạnh lớn nhất của dòng GE1A chính là khả năng tùy biến dải thời gian cực kỳ rộng chỉ trên một thiết bị duy nhất. Thông qua một công tắc gạt nhỏ giấu phía sau mặt đồng hồ, kỹ sư có thể thay đổi thang đo từ giây, phút cho đến hàng chục giờ. Cụ thể, một bộ Timer ON delay IDEC tiêu chuẩn có thể thiết lập độ trễ ngắn nhất là 0.1 giây và dài nhất lên tới 30 giờ liên tục. Sự linh hoạt này giúp giảm thiểu số lượng mã hàng cần lưu kho, tối ưu hóa chi phí quản lý vật tư cho các nhà thầu cơ điện.

Mặt số hiển thị phía trước được in vạch chia rõ ràng, kết hợp với núm vặn lớn giúp thao tác cài đặt diễn ra nhanh chóng và chính xác. Kể cả khi người công nhân mang găng tay bảo hộ dày, việc tinh chỉnh thông số Timer IDEC vẫn không gặp bất kỳ trở ngại nào. Độ sai số lặp lại của thiết bị được nhà sản xuất cam kết ở mức dưới 0.2%, đáp ứng tốt các yêu cầu công nghệ đòi hỏi độ chính xác cao. Cơ cấu khóa cơ khí trên núm vặn giúp cố định thông số, ngăn chặn tình trạng vô tình chạm phải làm sai lệch chu trình hoạt động của máy móc.



3. Những ứng dụng Timer ON delay IDEC thực tế trong nhà xưởng

Nhờ tính ổn định cao, ứng dụng Timer ON delay IDEC xuất hiện trong hầu hết các dây chuyền sản xuất từ cơ bản đến phức tạp. Dưới đây là những bài toán kỹ thuật điển hình mà thiết bị này giải quyết triệt để.

3.1. Mạch khởi động tuần tự cho cụm động cơ

Trong các trạm bơm nước thải hoặc hệ thống băng tải dài, việc khởi động đồng loạt nhiều động cơ công suất lớn sẽ gây ra dòng khởi động khổng lồ. Hiện tượng này làm sụt áp nghiêm trọng trên toàn lưới điện nhà xưởng, thậm chí gây nhảy aptomat tổng và làm gián đoạn sản xuất. Để khắc phục, kỹ sư sẽ sử dụng rơ le thời gian IDEC để tạo ra khoảng trễ từ 5 đến 10 giây giữa các lần khởi động của từng động cơ. Động cơ số 1 chạy ổn định xong mới cấp tín hiệu cho thiết bị đếm thời gian kích hoạt tiếp động cơ số 2.

Phương pháp khởi động tuần tự này không chỉ bảo vệ an toàn cho hệ thống điện mà còn giảm thiểu sốc cơ khí lên các khớp nối và hộp số. Tuổi thọ của toàn bộ cụm truyền động được kéo dài đáng kể, tiết kiệm chi phí bảo trì định kỳ cho doanh nghiệp. Việc sử dụng rơ le thời gian trễ đóng trong trường hợp này là giải pháp kỹ thuật kinh điển, dễ dàng đấu nối và khắc phục sự cố hơn rất nhiều so với việc dùng PLC lập trình phức tạp. Các nhà thầu khi lên dự toán luôn phải tính toán kỹ số lượng cụm động cơ để chuẩn bị đủ vật tư tương ứng.



3.2. Hệ thống cảnh báo lỗi dây chuyền sản xuất

Tại các nhà máy đóng gói, cảm biến quang thường xuyên nhận tín hiệu vật cản đi qua băng tải với tần suất liên tục. Nếu đấu nối trực tiếp còi báo động vào cảm biến, còi sẽ kêu inh ỏi mỗi khi có một sản phẩm chạy ngang qua gây nhiễu loạn thông tin. Bằng cách chèn thêm một bộ Timer GE1A IDEC vào giữa mạch, còi chỉ được kích hoạt nếu sản phẩm bị kẹt lại và che khuất cảm biến quá thời gian cài đặt (ví dụ 3 giây). Ứng dụng thông minh này giúp lọc bỏ các tín hiệu nhiễu tạm thời, chỉ báo động khi thực sự có sự cố ùn tắc xảy ra trên băng chuyền.

>>> Xem thêm: Thiết bị IDEC gồm những gì?



3.3. Điều khiển quạt hút giải nhiệt tủ điện

Nhiệt độ bên trong các tủ biến tần thường tăng rất cao khi máy móc hoạt động ở chế độ đầy tải. Thay vì để quạt tản nhiệt chạy liên tục 24/7 gây lãng phí điện năng và nhanh hỏng bạc đạn, kỹ sư sẽ thiết kế mạch kết hợp thermostat và rơ le thời gian ON delay. Khi nhiệt độ vượt ngưỡng, quạt sẽ chạy ngay lập tức để làm mát các linh kiện công suất. Tuy nhiên, khi nhiệt độ đã giảm xuống mức an toàn, bộ định thời sẽ giữ cho quạt chạy thêm khoảng 5 phút nữa để tản hết nhiệt dư thừa trước khi tắt hẳn.



3.4. Tích hợp cùng cảm biến trong trạm bơm

Trong các bể chứa nước sinh hoạt, hiện tượng sóng nước dao động liên tục sẽ làm phao điện đóng ngắt chập chờn. Sự dao động này khiến contactor điều khiển máy bơm nhảy liên tục, dẫn đến cháy cuộn hút hoặc mòn tiếp điểm nhanh chóng. Để giải quyết triệt để, một bộ Timer ON delay IDEC sẽ được lắp nối tiếp với tín hiệu từ phao điện báo mức. Thiết bị sẽ yêu cầu tín hiệu phao phải duy trì trạng thái ổn định liên tục trong ít nhất 10 giây thì mới cho phép máy bơm khởi động.

Nhờ cơ chế lọc tín hiệu trễ này, máy bơm được bảo vệ tuyệt đối khỏi các xung động giả do mặt nước gợn sóng gây ra. Hệ thống vận hành êm ái hơn, giảm thiểu tiếng ồn đóng cắt trong các khu vực kỹ thuật của tòa nhà cao tầng. Khi tiến hành kiểm tra tồn kho vật tư cho các dự án cấp thoát nước, Timer IDEC luôn là hạng mục được ưu tiên nhập sẵn số lượng lớn. Độ tin cậy của thiết bị đã được chứng minh qua hàng ngàn công trình thực tế trên khắp các khu công nghiệp thuộc TP.HCM mở rộng.



4. Hướng dẫn đấu nối và chọn đế cắm Timer ON delay IDEC

Việc đấu nối đúng sơ đồ chân là yêu cầu bắt buộc để thiết bị hoạt động đúng chức năng thiết kế. Đồng thời, việc chọn đúng đế cắm Timer ON delay IDEC sẽ quyết định độ bền của toàn bộ cụm linh kiện.

4.1. Sơ đồ chân cắm tiêu chuẩn 8 pin

Dòng GE1A sử dụng chuẩn chân cắm tròn 8 pin phổ biến nhất trong ngành tự động hóa hiện nay. Theo sơ đồ in trên thân vỏ, chân số 2 và chân số 7 là hai cực dùng để cấp nguồn nuôi cho cuộn coil bên trong mạch điện tử. Chân số 1 và chân số 8 đóng vai trò là chân chung (COM) cho hai bộ tiếp điểm độc lập. Việc ghi nhớ chính xác vị trí các chân này giúp thợ điện thao tác nhanh chóng mà không cần phải liên tục tra cứu tài liệu kỹ thuật. Bất kỳ sự nhầm lẫn nào giữa chân cấp nguồn và chân tiếp điểm đều có thể làm hỏng rơ le thời gian IDEC ngay khi đóng điện.

Đối với cụm tiếp điểm đầu ra, chân 1 đi với chân 4 tạo thành cặp thường đóng (NC), trong khi chân 1 đi với chân 3 là cặp thường mở (NO). Tương tự, chân 8 đi với chân 5 là NC và chân 8 đi với chân 6 là NO, cung cấp khả năng điều khiển đồng thời hai tải khác nhau. Khi thời gian trễ kết thúc, cả hai cặp tiếp điểm này sẽ đồng loạt chuyển đổi trạng thái một cách dứt khoát. Các kỹ sư thiết kế mạch thường tận dụng tối đa hai bộ tiếp điểm này của rơ le thời gian trễ đóng để vừa cấp nguồn cho động cơ, vừa bật đèn báo trạng thái trên mặt tủ.



4.2. Mã đế cắm SR2P-06B tương thích

Để gắn thiết bị lên thanh ray nhôm DIN rail, mã đế cắm SR2P-06B là phụ kiện đi kèm không thể tách rời. Đế cắm này được đúc từ nhựa kỹ thuật chống cháy, sở hữu các ngàm kẹp bằng đồng phốt pho giúp ôm chặt 8 chân tròn của thiết bị. Các ốc siết dây được bố trí so le thông minh, tạo không gian rộng rãi cho việc bấm đầu cốt và luồn cáp điều khiển. Nếu phòng thu mua đang cần lên danh mục vật tư khẩn cấp, hãy liên hệ ngay hotline 0901.104.836 (Ms Hiền) của Tiến Duy để kiểm tra tồn kho Timer GE1A IDEC và nhận báo giá sỉ tốt nhất. Việc mua đồng bộ cả bộ định thời và đế cắm từ một nhà cung cấp giúp tránh tình trạng lệch khớp cơ khí khi lắp ráp thực tế.



5. Quy trình khắc phục sự cố thường gặp trên Timer IDEC

Dù được đánh giá cao về độ bền, Timer IDEC vẫn có thể gặp sự cố nếu môi trường vận hành không đảm bảo tiêu chuẩn. Việc nắm rõ các nguyên nhân gây lỗi giúp kỹ sư bảo trì xử lý sự cố nhanh gọn và chính xác.

5.1. Lỗi trôi thời gian do nhiễu điện từ

Hiện tượng thiết bị đếm thời gian nhanh hoặc chậm hơn so với mức cài đặt thường xuất phát từ nhiễu điện từ (EMI) trong tủ điện. Khi lắp đặt rơ le thời gian ON delay quá gần với các biến tần công suất lớn hoặc cáp động lực không có bọc chống nhiễu, vi mạch đếm xung bên trong sẽ bị ảnh hưởng. Để khắc phục, kỹ sư cần di dời cụm điều khiển sang một khoang riêng biệt hoặc sử dụng vách ngăn kim loại nối đất. Ngoài ra, việc bọc màng nhôm chống nhiễu cho các dây tín hiệu đi vào chân số 2 và 7 cũng là một biện pháp kỹ thuật mang lại hiệu quả cao.



5.2. Cháy cuộn coil do cấp sai điện áp

Đây là lỗi phổ biến nhất do sự bất cẩn của thợ đấu nối khi không đọc kỹ thông số in trên nhãn mác thiết bị. Việc cấp nhầm nguồn 220VAC vào một bộ Timer ON delay IDEC phiên bản 24VDC sẽ làm nổ tụ điện và cháy đen cuộn dây coil ngay lập tức. Ngược lại, nếu cấp nguồn 24VDC vào thiết bị 220VAC, mạch điện tử sẽ không có đủ điện áp để khởi động dao động đếm thời gian. Sự cố này không thể sửa chữa mà bắt buộc phải thay thế bằng một thiết bị mới hoàn toàn, gây lãng phí ngân sách vật tư.

Để phòng ngừa rủi ro này, quy trình dán nhãn cảnh báo điện áp tại các cầu đấu dây phải được thực hiện nghiêm ngặt. Người phụ trách thống kê khối lượng cũng cần phân tách rõ ràng các mã Timer ON delay IDEC theo từng mức điện áp ngay trên file dự toán. Một số tiêu chuẩn thi công tốt giúp hạn chế tối đa sự nhầm lẫn bao gồm:

• Sử dụng dây dẫn khác màu cho từng cấp điện áp.
• Dùng đồng hồ VOM đo lại điện áp tại chân đế cắm trước khi đóng điện.
• Gắn nhãn mica cảnh báo ngay bên cạnh thiết bị.



5.3. Tiếp điểm bị dính do quá tải dòng điện

Khi ứng dụng Timer ON delay IDEC để đóng cắt trực tiếp cho các tải có dòng khởi động lớn vượt quá 5A, lá đồng tiếp điểm sẽ sinh ra hồ quang nhiệt. Nhiệt lượng này làm nóng chảy bề mặt tiếp xúc, khiến hai lá đồng dính chặt vào nhau không thể nhả ra khi ngắt điện. Hậu quả là tải vẫn tiếp tục hoạt động ngoài tầm kiểm soát, gây nguy hiểm cho toàn bộ dây chuyền cơ khí. Giải pháp kỹ thuật chuẩn mực là phải sử dụng rơ le thời gian để kích hoạt một rơ le trung gian hoặc contactor phụ, sau đó mới dùng contactor này để đóng cắt tải chính.

6. Lưu ý kỹ thuật khi lên danh mục mua Timer ON delay IDEC

Khi tiến hành thống kê khối lượng vật tư cho một dự án tự động hóa mới, việc đồng bộ thông số kỹ thuật là ưu tiên hàng đầu. Người phụ trách cần rà soát kỹ bản vẽ thiết kế để xác định chính xác dải thời gian cần thiết và mức điện áp điều khiển của toàn bộ hệ thống. Việc mua Timer ON delay IDEC sai điện áp không chỉ làm chậm tiến độ thi công mà còn gây ra các rủi ro chập cháy nghiêm trọng khi thử tải. Các kỹ sư giàu kinh nghiệm thường lập một bảng tính Excel chi tiết, ghi rõ từng mã hàng đi kèm với vị trí lắp đặt cụ thể trên mặt panel tủ điện.

Trong bối cảnh chuỗi cung ứng toàn cầu có nhiều biến động, việc tìm kiếm các mã hàng tương đương là kỹ năng cần thiết của phòng thu mua. Nếu mã hàng chuyên biệt bị thiếu hụt, bạn hoàn toàn có thể sử dụng các dòng đa chức năng có dải thời gian rộng hơn để thay thế tạm thời. Tuy nhiên, việc thay đổi này phải đi kèm với việc kiểm tra lại kích thước vật lý của đế cắm Timer ON delay IDEC để đảm bảo không bị cấn chạm với các linh kiện lân cận. Sự linh hoạt trong việc chọn lựa vật tư thay thế giúp dự án luôn bám sát tiến độ bàn giao mà không vi phạm các tiêu chuẩn kỹ thuật cốt lõi.

Cuối cùng, yếu tố minh bạch về nguồn gốc xuất xứ là điều kiện tiên quyết để hệ thống điện vượt qua các vòng nghiệm thu khắt khe. Mọi lô hàng Timer IDEC nhập về xưởng đều phải tuân thủ các yêu cầu khắt khe về hồ sơ chứng từ. Các loại giấy tờ bắt buộc phải có để giải trình với chủ đầu tư bao gồm:

• Giấy chứng nhận chất lượng (CQ) từ nhà máy sản xuất.
• Giấy chứng nhận xuất xứ (CO) trùng khớp với lô hàng.
• Tài liệu hướng dẫn sử dụng và bản vẽ CAD đi kèm.

Việc lưu trữ cẩn thận các hồ sơ này giúp doanh nghiệp khẳng định năng lực chuyên môn trước các đối tác lớn. Một nhà cung cấp vật tư uy tín sẽ luôn chủ động hỗ trợ tối đa cho công tác thiết kế của khách hàng.
