Timer đôi ILEC RT6-D10-U là thiết bị định thời gian hoạt động với cơ chế cài đặt chu kỳ ON và OFF độc lập, hỗ trợ dải thời gian đa dạng từ 0.1 giây đến 100 giờ. Thiết bị tương thích nguồn cấp 220VAC hoặc 24VDC/VAC, tích hợp ngõ ra 1 C/O công suất 5A tại 250VAC/24VDC và được thiết kế để lắp đặt chuẩn trên DIN rail 35mm. Nhờ khả năng tuần hoàn chu kỳ, sản phẩm này tối ưu cho các mạch điều khiển luân phiên, thay vì dùng để thay thế hoàn toàn các dòng timer trễ truyền thống vốn phù hợp hơn với các ứng dụng ON delay đơn giản nhằm tiết kiệm chi phí dự toán.

1. Thông tin cơ bản về dòng Timer đôi ILEC RT6-D10-U

Để lên danh mục vật tư chính xác, các kỹ sư cần nắm rõ các thông số kỹ thuật của Timer đôi ILEC trước khi đưa vào bản vẽ. Dưới đây là những đặc điểm cốt lõi của mã sản phẩm RT6-D10-U đang được sử dụng phổ biến.

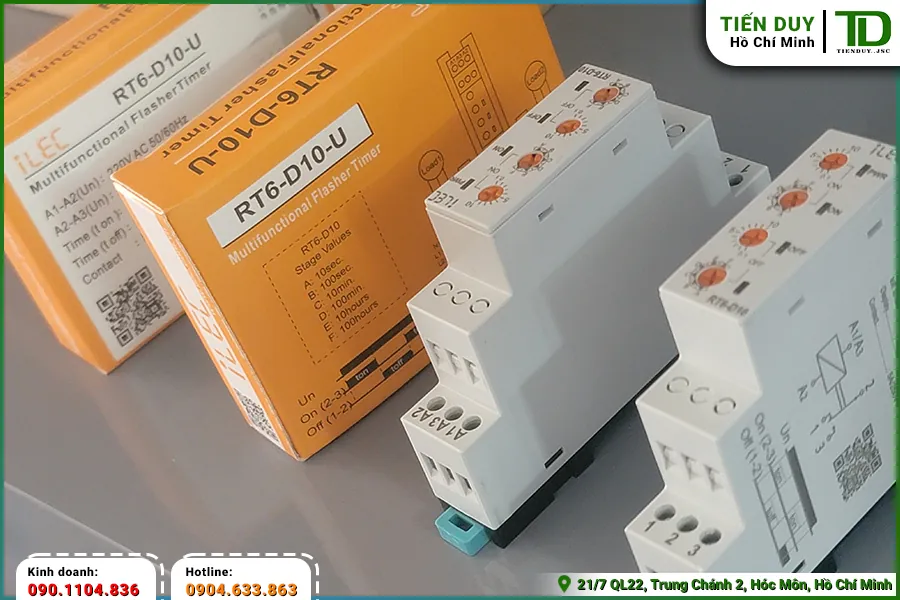

1.1. Khái niệm và đặc điểm nhận diện ngoại quan

Mã thiết bị RT6-D10-U là dòng rơ le thời gian được thiết kế đặc biệt để hoạt động theo chu kỳ tuần hoàn khép kín. Mặt trước thiết bị trang bị hai cụm núm vặn riêng biệt cho phép người dùng thiết lập thời gian đóng và ngắt độc lập mà không ảnh hưởng lẫn nhau. Kích thước tiêu chuẩn của bộ định thời này hoàn toàn phù hợp để gắn lên thanh DIN rail 35mm bên trong các máng cáp điều khiển. Lớp vỏ nhựa công nghiệp có khả năng chịu nhiệt tốt và chống va đập, bảo vệ an toàn cho các linh kiện điện tử bên trong. Thiết bị Timer đôi ILEC này cung cấp giải pháp tối ưu cho những hệ thống đòi hỏi tính tự động hóa lặp lại liên tục.

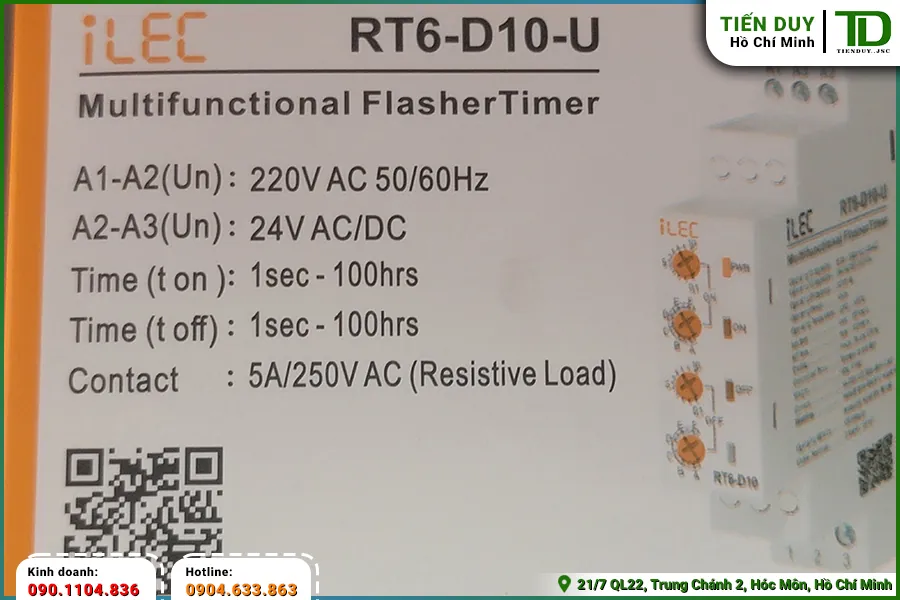

1.2. Các dải thông số cài đặt thời gian cốt lõi

Việc cài đặt thời gian trên thiết bị được thực hiện thông qua bộ nhân dải kết hợp cùng thang đo chi tiết từ 0.1 đến 10. Người dùng có thể điều chỉnh linh hoạt dải T-ON và T-OFF riêng biệt nhằm đáp ứng các kịch bản điều khiển phức tạp. Sự phân chia dải đo chi tiết giúp các thao tác tinh chỉnh diễn ra chính xác hơn trong quá trình hiệu chuẩn hệ thống. Dưới đây là các dải chỉnh thời gian cơ bản được tích hợp sẵn trên timer ILEC RT6-D10-U:

• Dải A hỗ trợ chỉnh thời gian tối đa 10 giây.
• Dải C mở rộng thời gian hoạt động lên 10 phút.
• Dải F cho phép kéo dài chu kỳ lên đến 100 giờ liên tục.

Sự đa dạng trong các dải thông số giúp kỹ thuật viên dễ dàng thích ứng với nhiều loại thiết bị chấp hành khác nhau. Nguồn cấp linh hoạt cũng là một điểm cộng lớn khi chân A1-A2 nhận điện áp 220VAC, trong khi chân A2-A3 hỗ trợ dòng 24VAC hoặc 24VDC. Cấu hình này hỗ trợ việc lắp ráp tủ điện diễn ra thuận lợi hơn do không cần sử dụng thêm bộ chuyển đổi điện áp trung gian. Các chuyên viên thống kê khối lượng hoàn toàn có thể yên tâm đưa mã thiết bị này vào hồ sơ mời thầu nhờ tính năng kỹ thuật toàn diện.

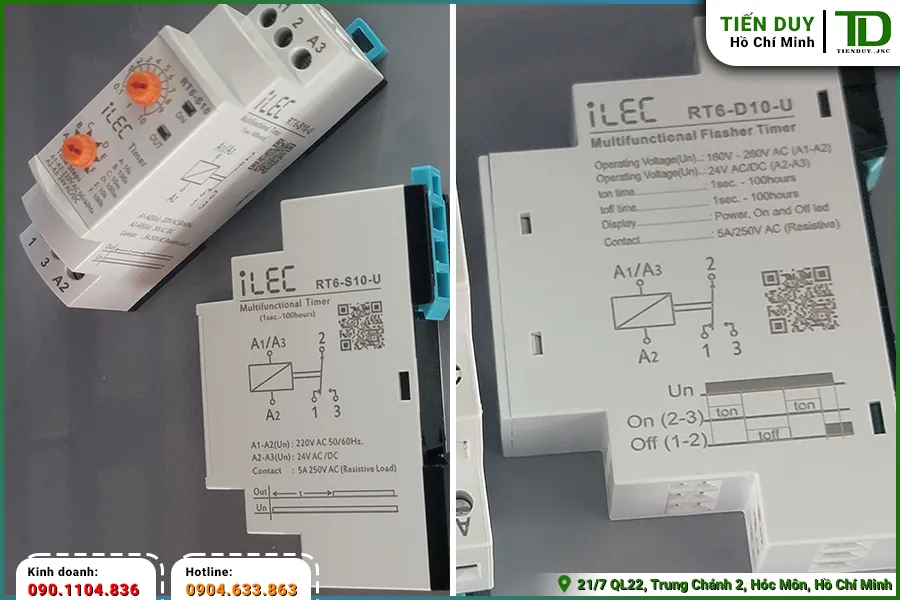

2. Sự khác biệt kỹ thuật giữa Timer đôi ILEC và Timer ON delay

Việc nhầm lẫn giữa hai loại thiết bị này thường gây ra nhiều khó khăn khi kiểm tra tồn kho và cấp phát vật tư. Các phân tích dưới đây sẽ làm rõ sự khác biệt của Timer đôi ILEC so với dòng ON delay tiêu chuẩn.

2.1. Cơ chế điều khiển dải thời gian ON và OFF

Ở các dòng timer trễ ILEC cơ bản, thiết bị chỉ thực hiện việc đếm thời gian một lần duy nhất kể từ khi được cấp nguồn tín hiệu. Ngược lại, bộ định thời đôi lại duy trì quá trình lặp lại liên tục giữa hai trạng thái đóng và mở cho đến khi hệ thống bị ngắt điện năng hoàn toàn. Cơ chế đếm độc lập này yêu cầu mạch vi xử lý bên trong phải xử lý đồng thời hai biến số thời gian thay vì một biến số như loại thông thường. Sự phức tạp trong mạch xử lý giúp sản phẩm đáp ứng được những quy trình công nghiệp có tính tuần hoàn khắt khe.

2.2. Trạng thái tiếp điểm và tín hiệu ngõ ra

Về mặt ngõ ra, cả hai thiết bị đều cung cấp một bộ tiếp điểm chuyển đổi với công suất định mức 5A. Tuy nhiên, hành vi của tiếp điểm trên Timer đôi ILEC diễn ra theo dạng xung vuông luân phiên thay vì chỉ chuyển trạng thái một lần rồi giữ nguyên. Điều này đồng nghĩa với việc các thiết bị ngoại vi kết nối phía sau sẽ được bật và tắt liên tục theo chu kỳ đã được lập trình sẵn. Tín hiệu này đóng vai trò quyết định trong việc duy trì hoạt động nhịp nhàng của toàn bộ dây chuyền tự động hóa.

Nếu sử dụng sai mục đích, việc tiếp điểm đóng cắt liên tục có thể gây hỏng hóc cho những động cơ chỉ cần khởi động một lần. Do đó, các kỹ sư cần đọc kỹ sơ đồ nguyên lý để xác định rõ yêu cầu của tải trước khi quyết định chọn loại bộ định thời nào. Sự khác biệt trong tín hiệu ngõ ra chính là yếu tố then chốt để phân loại thiết bị trong quá trình lập hồ sơ kỹ thuật. Việc nắm rõ đặc tính này giúp hạn chế tối đa rủi ro cháy nổ hoặc quá tải cho các cụm máy móc công suất lớn.

2.3. Sự tương thích với relay trung gian trong hệ thống

Trong một hệ thống điều khiển tiêu chuẩn, tín hiệu từ bộ định thời hiếm khi được đưa trực tiếp đến các động cơ lớn mà phải qua các phần tử trung gian. Việc sử dụng kết hợp với relay ILEC giúp cách ly nguồn điện điều khiển và nguồn động lực, đảm bảo an toàn tuyệt đối cho toàn bộ mạch vi xử lý. Sự tương thích về điện áp điều khiển giữa hai thiết bị này tạo nên một chuỗi tín hiệu ổn định và không bị nhiễu sóng từ trường. Các giám đốc dự án thường ưu tiên lựa chọn đồng bộ hóa các thiết bị cùng hãng để đạt được tuổi thọ vận hành cao nhất.

3. Các ứng dụng thực tế phù hợp sử dụng Timer đôi ILEC

Không phải hệ thống nào cũng có thể tận dụng hết tính năng của thiết bị này trong môi trường sản xuất công nghiệp. Những ứng dụng sau đây là minh chứng rõ ràng nhất cho hiệu quả của Timer đôi ILEC khi được triển khai đúng chỗ.

3.1. Mạch điều khiển trạm bơm luân phiên

Trong các trạm xử lý nước thải, yêu cầu chạy luân phiên hai cụm máy bơm chìm là bắt buộc để tránh tình trạng kẹt cánh quạt do cặn bẩn. Cấu hình thời gian T-ON và T-OFF độc lập cho phép người vận hành cài đặt máy bơm số một chạy trong 4 giờ và nghỉ 2 giờ trước khi máy số hai khởi động. Tính năng này ngăn ngừa sự quá nhiệt của cuộn dây động cơ, đồng thời kéo dài chu kỳ bảo dưỡng định kỳ cho toàn bộ trạm bơm. Việc điều khiển chính xác bằng Timer đôi ILEC giúp tiết kiệm đáng kể lượng điện năng tiêu thụ tại các khu công nghiệp mở rộng.

3.2. Dây chuyền cấp liệu tuần hoàn tự động

Các dây chuyền băng tải cấp liệu tại những nhà máy sản xuất xi măng luôn đòi hỏi sự nhịp nhàng trong khâu nạp và xả nguyên vật liệu. Bộ định thời tuần hoàn sẽ đảm nhận việc cấp điện cho motor rung trong một khoảng thời gian ngắn để liệu rơi xuống phễu, sau đó ngưng lại để cân điện tử chốt số liệu. Nếu khoảng thời gian nghỉ này không được tuân thủ, lượng nguyên liệu sẽ bị trào ra ngoài gây lãng phí và hỏng hóc cơ cấu cơ khí. Quá trình này lặp đi lặp lại hàng nghìn lần mỗi ngày đòi hỏi một thiết bị điều khiển cực kỳ bền bỉ và độ trễ thấp.

Nhằm đáp ứng cường độ làm việc cao, các linh kiện cấu thành nên bộ định thời phải có khả năng chịu được môi trường nhiều bụi bặm và rung lắc. Sự ổn định của hệ thống cấp liệu sẽ quyết định chất lượng đầu ra của toàn bộ nhà máy sản xuất. Để đảm bảo vận hành tốt, kỹ sư thường kết hợp thiết bị định thời cùng các cảm biến vị trí nhằm tạo ra mạch phản hồi khép kín an toàn. Dưới đây là những lợi ích khi áp dụng cơ chế tuần hoàn vào băng tải:

• Giảm thiểu hiện tượng nghẽn liệu tại các cửa xả hẹp.
• Đồng bộ hóa tốc độ nạp liệu với công suất của máy nghiền.
• Tối ưu hóa thời gian chạy không tải của cụm động cơ.

3.3. Hệ thống chiếu sáng và phun sương định kỳ

Mô hình nông nghiệp công nghệ cao tại TP.HCM đang ứng dụng mạnh mẽ các thiết bị tự động để kiểm soát môi trường nhà màng. Cụm điều khiển sẽ tự động kích hoạt hệ thống phun sương trong 5 phút và lặp lại sau mỗi 2 giờ nhằm duy trì độ ẩm lý tưởng cho thảm thực vật. Phương pháp này hiệu quả hơn hẳn so với việc sử dụng cảm biến độ ẩm do không bị ảnh hưởng bởi nhiễu tín hiệu môi trường cục bộ. Việc đấu nối đơn giản cũng giúp các chủ trang trại dễ dàng tự thay thế vật tư khi có sự cố bất ngờ xảy ra.

3.4. Quạt thông gió và giải nhiệt tủ điện

Tủ điện phân phối tổng luôn đối mặt với bài toán tản nhiệt khi các biến tần và aptomat công suất lớn hoạt động liên tục. Việc cài đặt quạt hút chạy suốt ngày đêm sẽ làm giảm nhanh tuổi thọ bạc đạn và hút nhiều bụi mịn vào bên trong khoang tủ. Do đó, người ta sử dụng thiết bị định thời để thiết lập chu kỳ làm mát tối ưu, ví dụ chạy 30 phút rồi nghỉ 15 phút luân phiên. Giải pháp này cân bằng giữa hiệu suất tản nhiệt và chi phí bảo trì thay thế quạt cho toàn bộ dự án cơ điện.

Tại các xưởng sản xuất có môi trường hóa chất, việc thông gió định kỳ còn giúp đẩy lùi khí độc tích tụ, bảo vệ sức khỏe cho người lao động. Mạch điều khiển quạt hút khi đó sẽ hoạt động độc lập với máy móc chính để đảm bảo an toàn ngay cả trong thời gian nghỉ giữa ca. Sự linh hoạt trong việc thay đổi thông số thời gian giúp bộ phận bảo trì dễ dàng điều chỉnh theo từng điều kiện thời tiết cụ thể.

Để nhận báo giá sỉ tốt nhất hoặc cần kiểm tra tồn kho cho các dự án lắp ráp tủ điện sắp tới, quý khách hàng hãy liên hệ trực tiếp với Tiến Duy. Hệ thống kho bãi của chúng tôi luôn sẵn sàng đáp ứng khối lượng vật tư lớn với chiết khấu cực kỳ cạnh tranh cho giới thu mua B2B. Vui lòng gọi ngay số điện thoại 0901.104.836 (Ms. Hiền) để được hỗ trợ nhanh chóng và lên dự toán chính xác nhất.

4. Những hạn chế khi sử dụng Timer đôi ILEC để thay thế hoàn toàn timer trễ

Dù sở hữu nhiều tính năng vượt trội, việc lạm dụng loại thiết bị tuần hoàn này vào mọi vị trí trong bản vẽ mạch điện không phải là ý tưởng hay. Cần cân nhắc kỹ những yếu tố sau trước khi đưa Timer đôi ILEC vào thay thế các mã định thời thông thường.

4.1. Sự gia tăng chi phí khi lên dự toán

Bảng giá vật tư cho thấy dòng định thời đôi luôn có chi phí nhỉnh hơn đáng kể so với dòng trễ đóng ON delay truyền thống. Đối với những dự án tủ điện có quy mô hàng trăm thiết bị, việc thay thế đồng loạt sẽ làm đội mức dự toán lên rất cao mà không mang lại giá trị tương xứng. Phòng mua hàng B2B thường soi xét rất kỹ lưỡng khoản chênh lệch này khi phê duyệt ngân sách cho các gói thầu cung cấp vật tư. Việc lựa chọn đúng tính năng sẽ giúp doanh nghiệp tối ưu hóa biên độ lợi nhuận trong môi trường cạnh tranh khốc liệt.

Ở góc độ kỹ thuật thương mại, việc đẩy giá thành sản phẩm lên cao có thể làm mất đi lợi thế khi chào thầu với các chủ đầu tư khó tính. Các kỹ sư lên dự toán cần phải cân bằng giữa khả năng dự phòng mở rộng hệ thống và bài toán kinh tế hiện tại. Nếu chỉ để giải quyết chức năng trễ một lần cho quạt làm mát, việc mua một thiết bị thay thế timer đôi ILEC là hành động lãng phí ngân sách không cần thiết. Một hồ sơ năng lực tốt phải đi kèm với giải pháp kỹ thuật có hiệu quả kinh tế cao nhất.

4.2. Tình trạng dư thừa tính năng trong mạch điều khiển đơn giản

Nhiều mạch bảo vệ điện áp hay mạch khởi động sao tam giác chỉ đòi hỏi sự đếm ngược thời gian tuyến tính và chốt trạng thái đóng cắt. Khi lắp thiết bị định thời tuần hoàn vào vị trí này, nếu kỹ thuật viên cài đặt dải T-OFF không phù hợp có thể dẫn đến việc khởi động lại hệ thống ngoài ý muốn. Sự phức tạp trong khâu cấu hình vô tình tạo ra nguy cơ nhầm lẫn cho người vận hành trực tiếp tại nhà máy sản xuất. Để tối giản hóa quy trình chuyển giao công nghệ, hãy lưu ý các điểm sau khi lên danh mục vật tư thiết bị:

• Chỉ dùng bộ tuần hoàn cho các mạch có tính chất lặp đi lặp lại.
• Ưu tiên dòng ON delay cho các tiếp điểm tự giữ của mạch khởi động từ.
• Không dùng thiết bị đôi cho các hệ thống cảnh báo sự cố khẩn cấp.

5. Hướng dẫn tích hợp Timer đôi ILEC vào tủ điện công nghiệp

Việc đấu nối bộ định thời này đòi hỏi sự am hiểu nhất định về sơ đồ chân và ký hiệu điện áp trên thân vỏ. Quy trình triển khai Timer đôi ILEC dưới đây sẽ giúp các xưởng lắp ráp tủ điện chuẩn hóa các thao tác kỹ thuật.

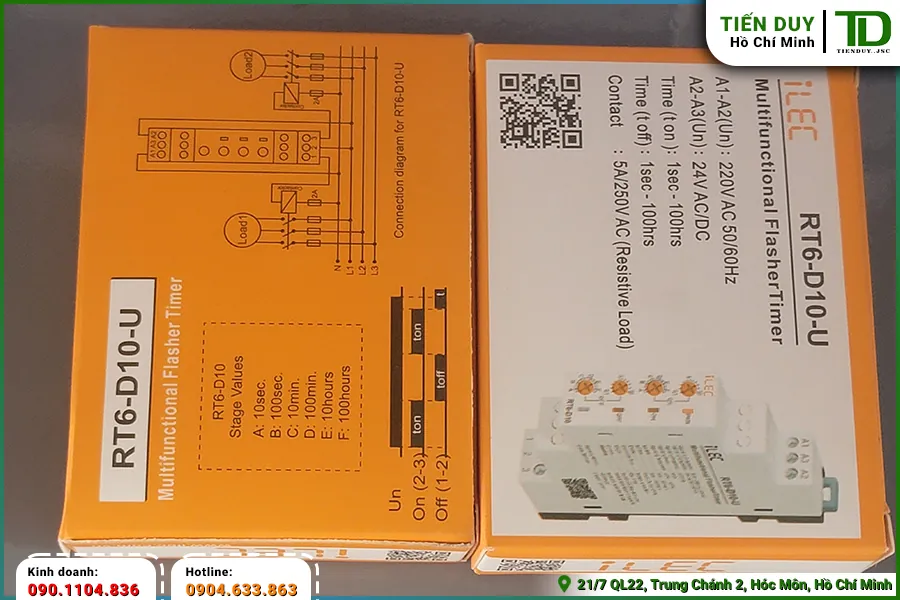

5.1. Lựa chọn chân cấp nguồn A1, A2, A3 phù hợp

Nguồn nuôi thiết bị được thiết kế với sự đa dạng cao nhằm tương thích với nhiều hệ thống điện áp điều khiển khác nhau trên thị trường. Chân A1 và A2 là hai cổng tiếp nhận dòng điện xoay chiều phổ thông trong các mạng lưới công nghiệp tại Việt Nam. Trong trường hợp bản vẽ yêu cầu điện áp thấp để an toàn, kỹ thuật viên sẽ cấp nguồn điện áp một chiều hoặc xoay chiều thấp vào hai chân A2 và A3 một cách linh hoạt. Việc phân định rõ ràng các cổng cấp nguồn này giúp hạn chế tình trạng chập cháy do cắm nhầm điện áp từ lưới điện động lực.

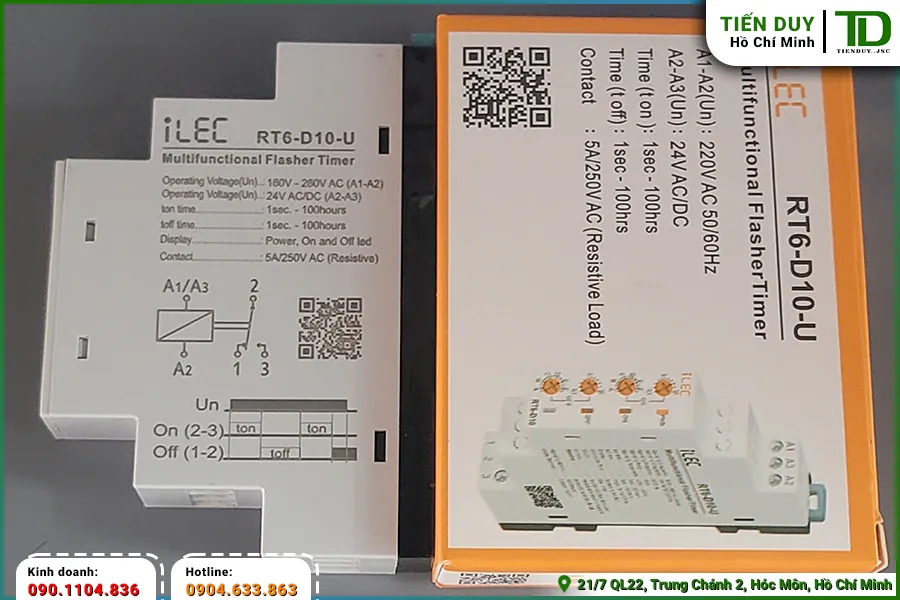

5.2. Cách đấu nối tiếp điểm ngõ ra

Ngõ ra của thiết bị cung cấp ba điểm kết nối chuẩn, trong đó chân chung sẽ nhận tín hiệu điện áp từ nguồn cấp trung gian. Tùy thuộc vào thiết kế mạch, dòng điện sẽ được hướng đến chân thường đóng hoặc thường mở khi chu kỳ đếm thời gian bắt đầu. Khả năng chịu tải của bộ tiếp điểm là quá đủ để kích hoạt các cuộn hút của những khởi động từ cỡ trung bình trở xuống. Sự ổn định của lớp má vít hợp kim giúp chống lại hiện tượng hồ quang điện phát sinh trong khoảnh khắc chuyển mạch.

Nếu tải đầu cuối có công suất tiêu thụ vượt định mức cho phép, bắt buộc phải sử dụng thêm các thiết bị khuếch đại công suất phụ trợ. Cố tình đấu nối trực tiếp dòng điện cao vào chân ngõ ra sẽ làm nóng chảy kết cấu nhựa bên trong và gây đoản mạch toàn bộ hệ thống. Các nhân sự phụ trách thống kê khối lượng cần chú ý đưa thêm các phụ kiện trung gian vào dự toán khi thiết kế hệ thống điều khiển tải lớn. Tuân thủ tuyệt đối giới hạn dòng điện là nguyên tắc cơ bản để duy trì độ tin cậy của bất kỳ tủ điện công nghiệp nào.

5.3. Quy trình thao tác núm vặn cài đặt T-ON và T-OFF

Quá trình tinh chỉnh chu kỳ hoạt động được thực hiện hoàn toàn thủ công qua hai nhóm núm xoay nằm ngay trên mặt kính thiết bị. Mỗi dải T-ON và T-OFF đều sở hữu một núm chọn thang đo cơ sở và một núm vặn chia vạch tỷ lệ phần trăm thời gian. Kỹ thuật viên cần dùng dụng cụ chuyên dụng để xoay nhẹ nhàng đến vị trí mong muốn nhằm tránh làm trờn lẫy nhựa bảo vệ bên trong. Để đạt độ chính xác tối ưu khi hiệu chuẩn thực tế, nên áp dụng các bước thao tác chuẩn mực sau đây:

• Xác định dải thời gian thô thông qua ký tự chữ cái tương ứng.
• Chỉnh tinh thời gian thực tế bằng núm đánh số chia vạch chi tiết.
• Chạy thử tải giả và dùng đồng hồ bấm giây để đối chiếu sai số nếu có.

5.4. Đọc trạng thái đèn báo PWR, ON, OFF trên mặt thiết bị

Hệ thống chỉ báo quang học trên mặt thiết bị mang lại sự trực quan cao cho người giám sát trong suốt quá trình máy móc vận hành. Đèn báo nguồn sẽ ngay lập tức kích hoạt khi nhận được điện áp, xác nhận kết nối vật lý đã được thiết lập thành công. Tương ứng với chu kỳ, đèn ON và OFF sẽ luân phiên chớp tắt để phản ánh chính xác trạng thái hiện tại của bộ tiếp điểm ngõ ra. Nhờ đó, bộ phận bảo trì có thể chẩn đoán lỗi nhanh chóng mà không cần sử dụng đến các thiết bị đo đạc dòng điện phức tạp.

5.5. Phối hợp định thời với relay trung gian và khởi động từ

Sự kết hợp giữa bộ định thời và các thiết bị đóng cắt khác sẽ tạo nên một mạng lưới điều khiển an toàn, logic và bền vững. Việc dùng tiếp điểm của timer kích hoạt một relay ILEC trung gian trước khi điều khiển contactor sẽ tạo ra hai lớp cách ly điện từ hoàn hảo. Mô hình đấu nối này giúp bảo vệ vi mạch đếm thời gian khỏi những xung điện áp ngược phát sinh khi cuộn hút của khởi động từ nhả ra. Những xung nhiễu từ trường này thường là nguyên nhân chính làm treo vi xử lý hoặc gây sai số trong quá trình đếm ngược. Các dự án tủ điện chất lượng cao tại TP.HCM luôn tuân thủ nguyên tắc thiết kế cách ly nhiều lớp này.

Sơ đồ kết hợp này còn mở rộng khả năng điều khiển khi một tín hiệu thời gian có thể kích hoạt nhiều phụ tải cùng lúc. Các tiếp điểm phụ trên linh kiện trung gian sẽ đóng vai trò phân chia dòng điện điều khiển đi khắp các nhánh phụ trong khoang tủ điện. Việc đồng bộ mã vật tư cùng một thương hiệu không chỉ đảm bảo thẩm mỹ mà còn giúp giảm thiểu thời gian xử lý sự cố về sau. Kỹ sư cần nắm vững nguyên lý phối hợp này để phát huy tối đa khả năng mở rộng của các hệ thống tự động hóa nhà máy.

6. Đánh giá tổng quan về việc sử dụng Timer đôi ILEC

Việc trang bị Timer đôi ILEC mang lại những lợi ích thiết thực cho các hệ thống máy móc yêu cầu chu kỳ chạy và nghỉ lặp lại liên tục không ngừng. Độ bền bỉ của lớp tiếp điểm và sự ổn định của mạch đếm thời gian giúp thiết bị duy trì hiệu năng cao trong những điều kiện môi trường công nghiệp khắc nghiệt. Tính đa dụng trong việc nhận diện điện áp cấp nguồn cũng góp phần đơn giản hóa việc chuẩn bị vật tư và lắp ráp tủ điện tại các xưởng sản xuất cơ điện. Nhờ vậy, dòng sản phẩm này luôn giữ vị trí ưu tiên trong danh sách mua sắm của các nhà thầu.

Dù sở hữu khả năng vận hành tuần hoàn thông minh, việc dùng thiết bị này thay thế cho dòng đếm trễ thông thường không phải lúc nào cũng tối ưu về chi phí dự toán. Ở các chức năng mạch điện đóng ngắt đơn giản chỉ một lần, sự dư thừa về cấu hình T-OFF không mang lại bất kỳ giá trị gia tăng nào cho toàn bộ dây chuyền. Hơn nữa, việc cấu hình sai thông số chu kỳ lặp có thể gây ra những rủi ro vận hành nghiêm trọng đối với các động cơ công suất lớn. Do đó, người làm công tác thống kê khối lượng cần phân tích kỹ lưỡng biểu đồ thời gian của từng cụm máy móc.

Nhìn chung, việc lựa chọn đúng chủng loại bộ định thời phụ thuộc rất lớn vào kinh nghiệm và sự thấu hiểu ứng dụng thực tế của đội ngũ thiết kế tủ điện. Sự đầu tư chính xác vào vật tư chất lượng không chỉ đảm bảo độ an toàn mà còn khẳng định năng lực chuyên môn của đơn vị cung cấp trước các chủ đầu tư dự án lớn. Các nhà máy tại khu vực TP.HCM luôn đánh giá cao những tủ điện được cấu thành từ các vật tư điện công nghiệp chuẩn xác, tối ưu hóa công năng và chi phí. Hy vọng qua những thông tin kỹ thuật chuyên sâu này, các chuyên gia B2B sẽ đưa ra được quyết định lựa chọn vật tư phù hợp nhất.
